| Produkttyp | Kompressorkylbox |
| Märke | Mobicool |
| Modell | MB40 |
| Bruttokapacitet | 40 L |
| Nyttokapacitet | 38 L |
| Mått (L x B x H) | 584 x 365 x 446 mm |
| Vikt | 11,5 kg |
| Strömförsörjning | 12/24 V DC (kabel medföljer) och 100-240 V AC, 50/60 Hz (kabel medföljer) |
| Energiförbrukning | 102 kWh/år |
| Energiklass | A+ |
| Temperaturområde | +10 °C till -10 °C (+50 °F till +14 °F) |
| Köldmedium | R134a, 42 g |
| Global uppvärmningspotential (GWP) | 1430 |
| Ljudnivå | 49 dB(A) |
| Batteriskydd | Ja, 3 nivåer (LOW, MED, HIGH) för skydd mot djupurladdning |
| Display | Digital med temperaturindikator |
| Temperaturinställning | Steg om 1 °C (eller 2 °F) |
| Avfrostning | Manuell, stäng av apparaten och lämna locket öppet |
| Rengöring | Fuktig trasa, undvik slipande medel och nedsänkning i vatten |
| Användning på båt | Ja, tål permanent lutning på 30° |
| Leveransens innehåll | Kylbox, DC-kabel, AC-kabel, bruksanvisning |
| Garanti | Lagstadgad, kontakta tillverkare eller återförsäljare med faktura och felbeskrivning |
Vanliga frågor - MB40 Mobicool
Användarfrågor om MB40 Mobicool
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Kyl i PDF-format gratis! Hitta din manual MB40 - Mobicool och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. MB40 av märket Mobicool.
BRUKSANVISNING MB40 Mobicool
Läs igenom anvisningen noga innan kylen används. Spara den för senare bruk. Om kylen byter ägare ska anvisningen följa med.
Tillverkaren ansvarar inte för skador som uppstår p.g.a. icke ändamålsenlig användning eller felaktig hantering/skötsel.
Innehållsförteckning
1 Förklaring av symboler.... 118
2 Säkerhetsanvisningar 118
3 Leveransomfattning.... 121
4 Ändamålsenlig användning. 121
5 Funktionsbeskrivning 122
5.1 Funktioner 122
5.2 Reglage och indikeringskomponenter....122
6 Användning 123
6.1 Före den första användningen 123
6.2 Tips för att spara energi 124
6.3 Ansluta kylapparaten 124
6.4 Använda batterivakten 125
6.5 Använda kylapparaten....126
6.6 Låsa fast kylapparatens lock 126
6.7 Ställa in temperaturen 127
6.8 Stänga av kylapparaten....127
6.9 Använda innerbelysningen (endast MCF60) ..... 127
6.10 Avfrosta kylen....127
6.11 Byta säkringen....128
7 Rengöring och skötsel 128
8 Garanti....128
9 Åtgärda störningar....129
10 Avfallshantering ..... 129
11 Tekniska data....130

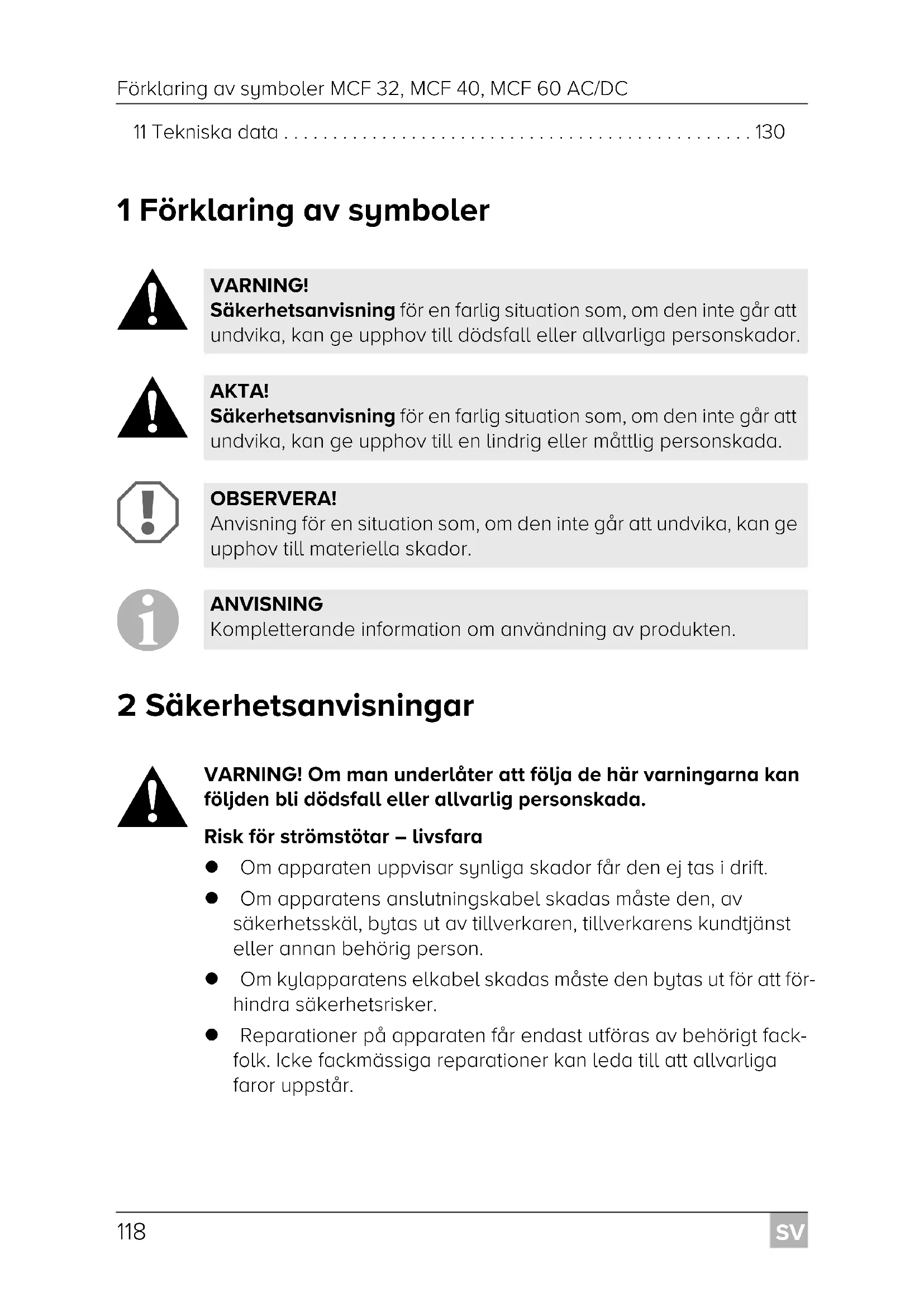

1 Förklaring av symboler
WARNING!
Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till dödsfall eller allvarliga personskador.
AKTA!
Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till en lindrig eller måttlig personskada.
OBSERVERA!
Anvisning för en situation som, om den inte går att undvika, kan ge upphov till materiella skador.
ANVISNING
Kompletterande information om användning av produkten.
WARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada.
Risk för strömstötar – livsfara
- Om apparaten uppvisar synliga skador får den ej tas i drift.
- Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.
- Om kylapparatens elkabel skadas måste den bytas ut för att förhindra säkerhetsrisker.
- Reparationer på apparaten får endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår.
Brandrisk
- Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av apparaten.
- Placera inte ut flera bärbara uttag eller bärbara nätaggregat bakom apparaten.
Hälsorisk
- Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunskaper får använda den här apparaten förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här apparaten på ett säkert sätt och känner till vilka risker som är förknippade med användningen.
- Barn får inte leka med apparaten.
- Rengöring och underhåll får inte genomföras av barn utan uppsikt.
- Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur kylapparater.
Explosionsrisk
- Lagra inga ämnen som kan explodera i apparaten, som t.ex. sprayburkar med brännbar drivgas.
AKTA! Om man underlåter att följa de här försiktighets- åtgärderna kan följden bli lindrig eller måttlig personskada.
Risk för strömstötar – livsfara
- Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten är torra.
- Koppla alltid bort apparaten från elnätet – före rengöring och underhåll – efter användning
Hälsorisk
- Kontrollera om apparatens kyleffekt motsvarar kravet för de livsmedel eller mediciner du vill hålla kalla.
- Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.
- Om kylapparaten hålls öppen under lång tid finns det risk att man får en betydande ökning av temperaturen i anordningens fack.
- Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och åtkomliga avloppssystem.
- Förvara rätt kött och rå fisk i lämpliga behållare i apparaten, så att de inte kommer i kontakt med andra livsmedel eller droppar på dessa.
- Om apparaten står tom under en längre tid:
- Stäng av apparaten.
– Frosta av apparaten.
– Rengör och torka apparaten.
– Låt dörren vara öppen, så att det inte bildas mögel.
OBSERVERA! Risk för skador
- Jämför spänningsangivelsen på typskylten med elförsörjningen på plats.
- Anslut apparaten endast på följande vis:
– till ett DC-uttag i fordonet med DC-anslutningskabel
– eller till ett växelströmuttag med den medföljande AC-anslutningskabeln - Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln.
- När kylapparaten är ansluten till ett DC-uttag: Koppla bort kylapparaten och andra elförbrukare från batteriet innan en batteriladdare ansluts.
- När kylapparaten är ansluten till ett DC-uttag: Skilj apparaten från elnätet eller stäng av den när motorn stängs av. Annars kan batteriet urladdas.
- Kylapparaten är inte ämnad för transport av frätande ämnen och ämnen som innehåller lösningsmedel.
- Kylapparaten isolering innehåller brännbart cyklopentan. Gaserna i isoleringsmaterialet gör att materialet kräver särskild hantering. Lämna in kylboxen till en lämplig återvinningscentral när den inte ska användas längre.
- Använd inga elektriska apparater för arbeten inne i kylapparaten. Undantag: apparaterna rekommenderas för sådan användning av tillverkaren.
- Ställ inte kylapparaten i närheten av öppen eld eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).
● Risk för överhettning!
Kontrollera att det alltid finns minst 50 mm ventilationsutrymme på kylapparatens samtliga fyra sidor. Kontrollera att det inte finns några föremål i ventilationsutrymmet som skulle kunna hindra luftflödet till kylkomponenterna.
Placera inte kylapparaten i stängda fack eller utrymmen utan luftflöde eller med bara minimalt luftflöde.
- Se till att ventilationsspringorna inte täcks över.
- Fyll inte innerfacket med vätskor eller is.
- Doppa aldrig ned apparaten i vatten.
- Skydda apparaten och kablarna mot hetta och fukt.
3 Leveransomfattning
Mängd Beskrivning
| 1 Kylbox med kompressor | ||||||||
| 1 | L | i | k | s | t | r | ö | m |
| 1 | V | ä | x | e | l | s | t | r |
| 1 | B | r | u | k | s | a | n | v |
4 Ändamålsenlig användning
Kompressor-kylboxen är avsedd för kylning och djupfrysning av livsmedel. Kompressor-kylboxen kan även användas på båtar.
Kompressor-kylboxen har tagits fram för att drivas med ett försörjningsuttag för likström i ett fordon, en båt eller husvagn eller också med ett växelströmsnät.
Kylapparaten är avsedd för camping. Apparaten måste skyddas mot regn.
Kylapparaten både kyler och djupfryser varor.
Kylningsprocessen sker med hjälp av en kylkrets med kompressor som kräver mycket lite underhåll. Med isoleringen, som har skummats på plats, och den kompakta kompressorn får man garanterat bästa möjliga kyleffekt.
Kylapparaten är portabel.
Kylapparaten tål konstant krängning på 30° vid användning på båtar.
5.1 Funktioner
- Tre-stegs batterivakten, med vars hjälp fordonsbatteriet skyddas, stängs automatiskt av vid låg batterinivå
- Display med temperaturmätare
- Temperaturinställning: Med två knappar i 1 °C-steg (och 2 °F-steg)
5.2 Reglage och indikeringskomponenter
Lås för locket: bild 1 1, sida 3
Driftspanel (bild 2, sida 3)
| Komponent | Beskrivning Förklaring | |
| 1 | ON | Slår på och av kylapparaten när knappen trycks ned en till två sekunder |
| OFF | ||
| 2 POWER Statusindikering | ||
| Lysdioden lyser grönt: Kompressorn är på | ||
| Lysdioden lyser orange: Kompressorn avstängd | ||
| Lysdioden blinkar orange: Displayen stängs av automatiskt vid låg batteri-spänning | ||
| 3 ERROR Lysdioden blinkar rött: Kylapparaten är på, men inte klar för användning | ||
| Komponent | Beskrivning Förklaring |
| 4 SET Med SET väljer man inmatningsläget– Temperaturinställningar– Display med Celsius eller Fahrenheit– Inställning av batterivakt | |
| 5 – Display, visar värdena | |
| 6 “+” En tryckning höjer värdet | |
| 7 “-” En tryckning sänker värdet | |
| 8 ● | Gäller endast MCF60: Om den visas slås innerbelysningen på. |
Klämmor (bild 3, sida 4)
| Komponent | Beskrivning |
| 1 | Uttag för växelström |
| 2 | Säkringshållare |
| 3 | Kåpa för uttag för växelström |
| 4 | Kåpa för uttag för likström |
| 5 | Uttag för likström |
6 Användning
6.1 Före den första användningen
ANVISNING
Innan kylapparaten tas i drift ska den, av hygieniska skäl, torkas av in- och utvändigt med en fuktig trasa (läs mer i kapitel "Rengöring och skötsel" på sidan 128).
Välja temperatureheter
Temperaturvisningen kan ställas om mellan °Celsius och °Fahrenheit. Gör på följande sätt:
▶Slå på kylapparaten.
▶Tryck två gånger på knappen "SET".
▶Använd knapparna "+" och "-" för att växla mellan Celsius och Fahrenheit.
√ På displayen visas den inställda temperaturenheten i några sekunder. Displayen blinkar flera gånger innan aktuell temperatur visas igen.
6.2 Tips för att spara energi
- Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus.
- Låt varm mat svalna innan den läggs in i kylapparaten.
- Öppna inte kylapparaten oftare än nödvändigt.
- Låt inte kylskåpsdörren stå öppen längre än nödvändigt.
- Frosta av kylapparaten så snart det bildas is i den.
- Undvik onödigt låga temperaturer.
6.3 Ansluta kylapparaten
Kylapparaten kan anslutas till lik- eller växelspänning.
OBSERVERA! Risk för skada!
Koppla bort kylapparaten och andra förbrukare från fordonsbatteriet innan en batteriladdare ansluts till batteriet.
Överspänning kan skada kylapparaten.
Av säkerhetsskäl är kylapparaten utrustad med ett elektroniskt system för att förhindra att polerna omvänds. Vid anslutning till ett batteri skyddas kylapparaten på det här sättet mot kortslutning.
▶ Anslut likströmsanslutningskabeln till likspänningsuttaget och koppla det till ett uttag för likström eller ...
▶... anslut växelströmsanslutningskabeln till växelspänningsuttaget och anslut det till växelströmsnätet.
▶Stäng käporna för de uttag som inte används så att man inte ofrivilligt vidrör uttagen. På det här sättet hamnar inte heller damm, vatten eller smuts i uttagen.
6.4 Använda batterivakten
Kylapparaten har en flerstegs batterivakt som skyddar fordonsbatteriet mot urladdning när kylapparaten ansluts till likströmsförsörjningen.
När kylapparaten används utan påslagen tändning i fordonet, stängs kylapparaten av automatiskt om försörjningsspänningen sjunker under ett inställbart värde. Kylapparaten startar så fort fordonsbatteriet har laddats och återinkopplingsspänningen uppnås.
OBSERVERA! Risk för skada!
När batterivakten har stängt av fordonsbatteriet laddas batteriet inte längre fullt. Starta inte många gånger eller använd strömbrukare utan längre laddningsfaser. Kontrollera att fordonsbatteriet laddas igen.
I läget "HIGH" reagerar batterivakten snabbare än i läget "LOW" eller "MED" (se den nedanstående tabellen).
| Batterivaktens läge LOW MED HIGH | |
| Frånkopplingsspänning vid 12 V | 10,1 V 11,4 V 11,8 V |
| Omstart spänning vid 12 V | 11,1 V 12,2 V 12,6 V |
| Frånkopplingsspänning vid 24 V | 21,5 V 24,1 V 24,6 V |
| Omstart spänning vid 24 V | 23,0 V 25,3 V 26,2 V |
Gör på följande sätt för att välja läge för batterivakten:
▶Slå på kylapparaten.
▶Tryck på knappen "SET"-knappen tre gånger.
▶Ställ in temperaturvaktens läge med knapparna "+" och "−".
√På displayen visas det inställda läget i några sekunder. Displayen blinkar flera gånger innan aktuell temperatur visas igen.
ANVISNING
Välj läget "HIGH" för batterivakten om kylapparaten försörjs med hjälp av fordonsbatteriet. Om kylapparaten ansluts till ett förbrukarbatteri räcker läget "LOW" för batterivakten.
6.5 Använda kylapparaten
OBSERVERA! Risk för överhettning!
Kontrollera alltid att det finns tillräckligt med ventilation så att den värme som alstras under driften kan skingras. Se till att ventilationsspringorna inte täcks över. Kylapparaten måste ha tillräckligt stort avständ till väggen/andra föremål så att luften kan cirkulera fritt.
▶Ställ kylapparaten mot ett fast underlag.
ANVISNING
Ställ kylapparaten enligt illustrationen (bild 1, sida 3). Om kylapparaten körs i ett annat läge kan den ta skada.
▶ Anslut kylapparaten, läs mer i kapitel "Ansluta kylapparaten" på sidan 124.
OBSERVERA! Varor kan skadas av för låg temperatur!
Se till att det endast finns objekt i kylapparaten som får kylas till den inställda temperaturen.
▶Håll "ON/OFF"-knappen intryckt i en till två sekunder.
√"POWER"-lysdioden tänds.
√ Displayen slås på och den aktuella kyltemperaturen visas.
ANVISNING
Den temperatur som visas är den temperatur som uppmäts mitt i kylutrymmet. De övriga temperaturerna kan avvika från det här värdet.
√Kylapparaten startar och kyler kylutrymmet.
ANVISNING
Om man använder ett batteri för kylapparaten, stängs displayen automatiskt av om batterispänningen är låg. "POWER"-lysdioden blinkar med orange sken.
6.6 Låsa fast kylapparatens lock
▶ Lyft upp låset (bild 1 1, sida 3) och stäng locket.
▶Släpp upp låset.
√Det hörs när låset klickar igen och läser kylapparatens lock.
6.7 Ställa in temperaturen
▶Tryck en gång på "SET"-knappen.
▶Ställ in kyltemperaturen med knapparna "+" och "−".
√På displayen visas kyltemperaturen i några sekunder. Displayen blinkar flera gånger och sedan visas den aktuella temperaturen igen.
6.8 Stänga av kylapparaten
▶Töm kylen.
▶Stäng av kylapparaten.
▶ Dra ut anslutningskabeln.
Om kylen inte ska användas under en längre tid:
▶Låt locket vara lite öppet. Detta gör att det inte alstras lukt.
6.9 Använda innerbelysningen (endast MCF60)
▶Kontrollera att den faktiska temperaturen visas på displayen.
▶Tryck in “—”-knappen för att slå på innerbelysningen.
▶Tryck in “—”-knappen en gång till för att stänga av innerbelysningen.
√ Den svarta punkten (bild 2 8, sida 3) i displayens övre vänstra hörn indikerar om innerbelysningen är till- eller bortkopplad.
ANVISNING
Efter 30 minuter stängs innerbelysningen av automatiskt.
6.10 Avfrosta kylen
Luftfuktigheten kan avsätta sig som frost på förångaren eller i kylapparaten. Detta gör att kyleffekten minskar. Frosta då av kylapparaten så fort som möjligt.
OBSERVERA! Risk för skada!
Använd inte hårda eller spetsiga verktyg för att ta bort is eller lossa på fastfrusna föremål.
Avfrosta:
▶Ta ut kylapparatens innehåll.
▶Förvara dem vid behov i en annan kylapparat så att de förblir kalla.
▶Stänga av kylapparaten.
▶Låt locket vara öppet.
▶Torka av avfrostningsvattnet.
6.11 Byta säkringen
▶ Byt ut säkringen (8 A 32 V) enligt illustrationen (bild 4, sida 4).
7 Rengöring och skötsel
OBSERVERA! Risk för sakskador!
- Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.
- Använd inga skarpa rengöringsmedel eller hårda föremål vid rengöring, det kan skada kylapparaten.
▶Rengör apparaten då och då in- och utvändigt med en fuktig trasa.
▶Kontrollera att luftnings-/ventilationsöppningarna är rena från damm och annat smuts så att värmen i vid användning kan avledas ordentligt så att produkten inte skadas.
8 Garanti
Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (se dometic.com/dealer) eller återförsäljaren.
Vid reparations- resp. garantiärenden ska följande skickas med:
- en kopia på fakturan med inköpsdatum,
- en reklamationsbeskrivning/felbeskrivning.
9 Åtgärda störningar
Fel Möjlig orsak Lösning
| Kylapparaten fungerar inte, "POWER"-LYSDIO-DEN lyser inte. | Det finns ingen spänning i fordonets likströmsut-tag. | På de flesta fordon finns det ingen spän- ning i uttaget för likström om tändningen inte har slagits på. |
| Kylapparaten kyler inte (kontakten är insatt, lys-dioden "POWER" lyser). | Kompressorn defekt. Den här typen av reparationer får endast utföras hos en auktoriserad kundservice. | |
| Kylapparaten kyler inte (kontakten är insatt, lys-dioden "POWER" blin-kar med orange sken, displayen är avstängd). | Fordonsbatteriet har för låg spänning. | Kontrollera fordonsbatteriet och ladda det vid behov. |
| Vid drift med likströms-uttaget:Tändningen är påsla-gen men kylapparaten fungerar inte och "POWER"-LYSDIODEN lyser inte. | Uttaget för likström är smutsigt. Det ger dålig elektrisk kontakt. | Om kylapparatens stickkontakt blir mycket varm i uttaget för likström, måste antingen uttaget för likström rengöras eller så är stickkontakten möjligtvis inte korrekt ansluten. |
| Likströmskontaktens säkring har gått. | Byt ut säkringen (8 A) i likströmskontakten, läs mer i kapitel "Byta säkringen" på sidan 128. | |
| Fordonets säkring har gått. | Byt säkringen för fordonets likströmsuttag (vanligtvis 15 A). Se fordonets bruksanvis- ning. | |
| På displayen visas ett felmeddelande (t.ex. "Err1") och kylappara- ten kyler inte. | Kylapparaten har stängts av på grund av en intern driftstörning. | Reparationer får endast utföras på en auktoriserad reparationscentral. |
10 Avfallshantering
▶Lämna om möjligt förpackningsmaterialet till återvinning.
När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.
11 Tekniska data
| MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC | |||
| Anslutningsspänning: 12/24 V---100 - 240 V~, 50/60 Hz | |||
| Effektförbrukning: | 4 A (12 V---)2 A (24 V---)1,0 - 0,4 A (100 - 240 V~) | 6 A (12 V---)3 A (24 V---) | |
| Kyleffekt: +10 °C till -10 °C | (+50 °F till +14 °F) | ||
| Kategori: Kategori 1 | (kylskåp med ett eller flera förvaringsfack för färskt livsmedel) | ||
| Bruttovolym: | 32,5 l | 40 l | 60 l |
| Förbrukningsbar kapacitet: | 31,0 l | 38 l | 58 l |
| Energieffektklass: | A+ | ||
| Energiförbrukning: | 83 kWh/år | 102 kWh/år | 98 kWh/år |
| Klimatklass: | N | ||
| Omgivningstemperatur: | +16 °C till +32 °C | ||
| Ljudemission: | 49 dB(A) | ||
| Köldmediemängd: | 40 g | 42 g | 58 g |
| CO2 motsvarande: | 0,057 t | 0,060 t | 0,083 t |
| Global uppvärmningspotential (GWP): | 1 430 | ||
| Mått (L x B x H): 584 x 365 x407 mm | 584 x 365 x446 mm | 680 x 440 x470 mm | |
| Vikt: | 11,4 kg | 11,5 kg | 18,4 kg |
| MCF32 AC/DC M | CF40 AC/DC MCF | 60 AC/DC | |
| Provning/certifikat: |  | ||
 |  |  | |
| D 1420009 |  | ||
ANVISNING
Om omgivningstemperaturen överstiger +32 °C (+90 °F) är det inte möjligt att uppnå minimitemperaturen.
Kylkretsloppet innehåller R134a.
Innehåller fluorerade växthusgaser
Hermetiskt sluten utrustning
