MCG15 - Kyl Mobicool - Gratis bruksanvisning och manual

BRUKSANVISNING MCG15 Mobicool

• Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten. Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges häri. Du är införstådd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla g¬lande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. För uppdaterad produktinformation, besök dometic.com. Innehållsförteckning 1 Förklaring av symboler p. 114

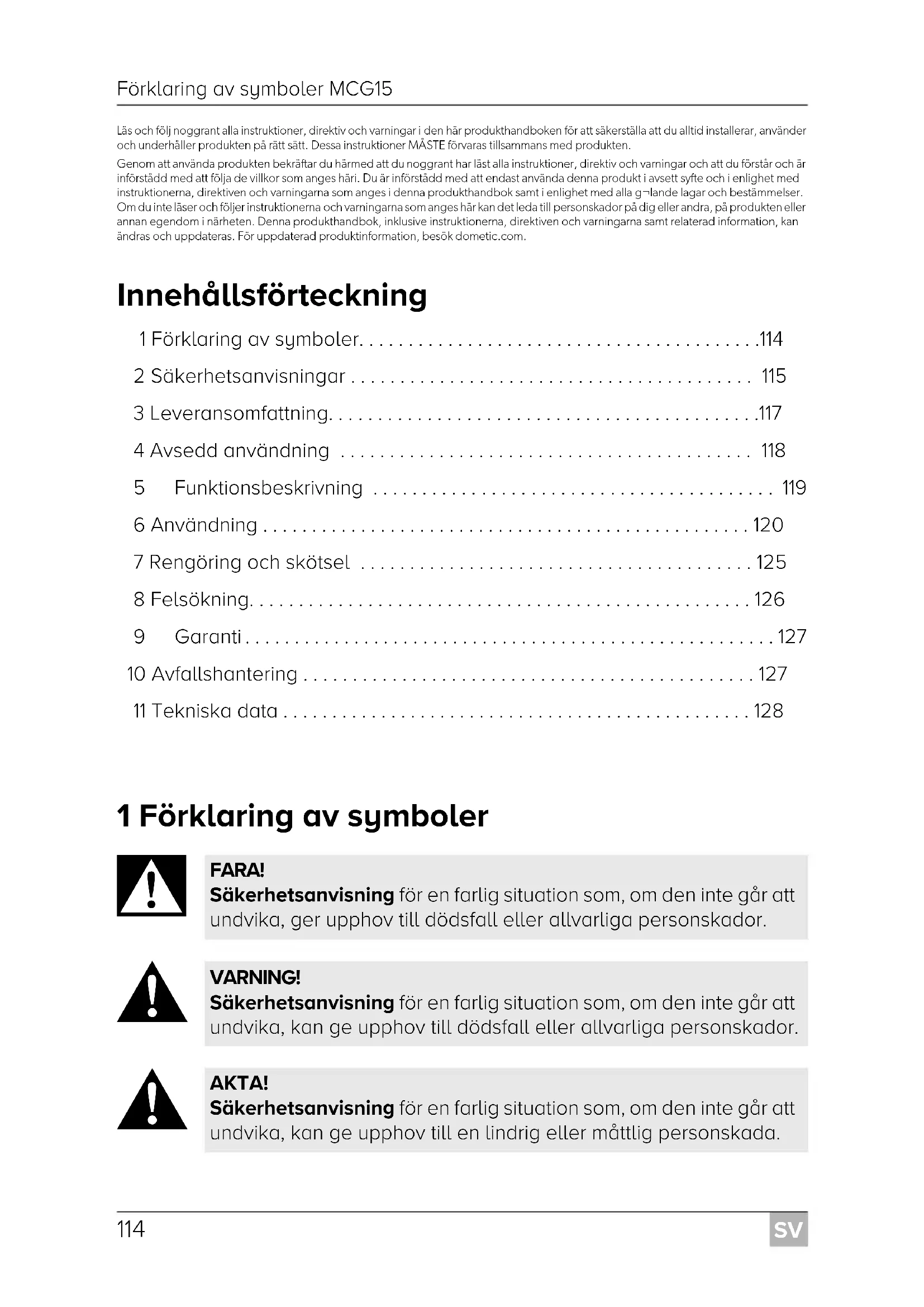

• 2 Säkerhetsanvisningar p. 115
• 3 Leveransomfattning p. 117
• 4 Avsedd användning p. 118
• 5 Funktionsbeskrivning p. 119
• 6 Användning p. 120
• 7 Rengöring och skötsel p. 125
• 8 Felsökning p. 126
• 9 Garanti p. 127
• 10 Avfallshantering p. 127
• 11 Tekniska data 1 Förklaring av symboler p. 128

FARA! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, ger upphov till dödsfall eller allvarliga personskador. VARNING! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till dödsfall eller allvarliga personskador. AKTA! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till en lindrig eller måttlig personskada. MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 114 Freitag, 16. April 2021 2:17 14SV MCG15 Säkerhetsanvisningar

VARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada. Risk för strömstötar – livsfara Om apparaten uppvisar synliga skador får den ej tas i drift. Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person. Reparationer på apparaten får endast utföras av behörigt fack- folk. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår. Brandrisk Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av apparaten. Placera inte ut flera bärbara uttag eller bärbara nätaggregat bakom apparaten. Hälsorisk Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunskaper får använda den här apparaten förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här apparaten på ett säkert sätt och känner till vilka risker som är förknippade med användningen. Barn får inte leka med apparaten. Rengöring och underhåll får inte genomföras av barn utan uppsikt. Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur kyl- apparater. OBSERVERA! Anvisning för en situation som, om den inte går att undvika, kan ge upphov till materiella skador. ANVISNING Kompletterande information om användning av produkten. MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 115 Freitag, 16. April 2021 2:17 14SV Säkerhetsanvisningar MCG15

Explosionsrisk Lagra inga ämnen som kan explodera i apparaten, som t.ex. sprayburkar med brännbar drivgas.

AKTA! Om man underlåter att följa de här försiktighets- åtgärderna kan följden bli lindrig eller måttlig personskada. Risk för strömstötar – livsfara Kontrollera, innan apparaten tas i drift, att elkabeln och stickkon- takten är torra. Koppla alltid bort apparaten från elnätet – före rengöring och underhåll – efter användning Hälsorisk Följ de nedanstående anvisningarna så att livsmedlen inte kontami- neras: Kontrollera om apparatens kyleffekt motsvarar kravet för de livs- medel eller mediciner du vill hålla kalla. Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare. Om kylapparaten hålls öppen under lång tid finns det risk att man får en betydande ökning av temperaturen i anordningens fack. Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och åtkomliga avloppssystem. Om apparaten står tom under en längre tid: – Stäng av apparaten. – Frosta av apparaten. – Rengör och torka apparaten. – Låt dörren vara öppen, så att det inte bildas mögel.

OBSERVERA! Risk för skador Jämför spänningsangivelsen på typskylten med elförsörjningen på plats. Anslut apparaten endast på följande vis: – till ett DC-uttag i fordonet med DC-anslutningskabel – eller till ett växelströmuttag med den medföljande AC-anslut- ningskabeln Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln. MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 116 Freitag, 16. April 2021 2:17 14SV MCG15 Leveransomfattning

När kylapparaten är ansluten till ett DC-uttag: Koppla bort kyl- apparaten och andra elförbrukare från batteriet innan en batteri- laddare ansluts. När kylapparaten är ansluten till ett DC-uttag: Skilj apparaten från elnätet eller stäng av den när motorn stängs av. Annars kan batteriet urladdas. Kylapparaten är inte ämnad för transport av frätande ämnen och ämnen som innehåller lösningsmedel. Kylapparaten isolering innehåller brännbart cyklopentan. Gaserna i isoleringsmaterialet gör att materialet kräver särskild hantering. Lämna in kylboxen till en lämplig återvinningscentral när den inte ska användas längre. Använd inga elektriska apparater för arbeten inne i kylappara- ten. Undantag: apparaterna rekommenderas för sådan använd- ning av tillverkaren. Ställ inte kylapparaten i närheten av öppen eld eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.). Risk för överhettning! Kontrollera att det alltid finns minst 50 mm ventilationsutrymme på kylapparatens samtliga fyra sidor. Kontrollera att det inte finns några föremål i ventilationsutrymmet som skulle kunna hin- dra luftflödet till kylkomponenterna. Placera inte kylapparaten i stängda fack eller utrymmen utan luftflöde eller med bara minimalt luftflöde. Se till att ventilationsspringorna inte täcks över. Fyll inte innerfacket med vätskor eller is. Doppa aldrig ned apparaten i vatten. Skydda apparaten och kablarna mot hetta och fukt. Apparaten måste skyddas mot regn. 3 Leveransomfattning Mängd Beskrivning 1 Kylbox 1Likströmskabel 1 Växelströmskabel MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 117 Freitag, 16. April 2021 2:17 14SV Avsedd användning MCG15

4 Avsedd användning Kylboxen är avsedd för kylning av livsmedel. Kylboxen kan också användas i fordon. Kylboxen är avsedd för att drivas via ett likströmsuttag i ett fordon eller via ett växelströmsuttag. Kylboxen kan användas vid camping. Kylboxen är inte avsedd för: förvaring av frätande, brännande eller lösningsbaserade ämnen frysning av livsmedel Kylboxen är inte avsedd att användas som en inbyggd enhet. Kylboxen lämpar sig endast för avsedd användning i enlighet med denna bruksanvisning. Den här manualen informerar om vad som krävs för att installera och/eller använda kylboxen på rätt sätt. Felaktig installation och/eller användning eller felaktigt underhåll kommer leda till att produkten inte fungerar optimalt och riskerar gå sönder. Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produkten som uppstår till följd av: Felaktig montering eller anslutning, inklusive för hög spänning Felaktigt underhåll eller användning av reservdelar som inte är originalde- lar från tillverkaren Ändringar som utförts utan uttryckligt medgivande från tillverkaren Användning för andra ändamål än de som beskrivs i denna bruksanvisning Dometic förbehåller sig rätten att ändra produktens utseende och specifika- tioner. 1Bruksanvisning Mängd Beskrivning MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 118 Freitag, 16. April 2021 2:17 14SV MCG15 Funktionsbeskrivning

5 Funktionsbeskrivning Kylboxen kan kyla och hålla varor kalla. Kylningsprocessen sker med hjälp av en kylkrets med kompressor som kräver mycket lite underhåll. Tack vare den generösa isoleringen och den kraftfulla kompressorn får man effektiv och snabb kylning. Kylboxen är lämpad för mobil användning. Kylboxen klarar en kort tids lutning på 30°, till exempel på båtar.

En batterivakt, med vars hjälp fordonsbatteriet skyddas, stänger automa- tiskt av vid låg batterinivå Elektroniskt system för att förhindra att polerna omvänds Display med temperaturmätare

5.2 Reglage och indikeringskomponenter

Locklås (bild 1, sida 3) Kontrollpanel (bild 2, sida 3) Del Beskrivning Förklaring

POWER ”P” Kylboxen slås på eller av när knappen trycks in två sekunder 2 Displayskärm Visar informationen 3 ”+” Tryck in knappen en gång för att öka värdet. 4 Tryck in knappen en gång för att ange inställningsläget. Ställ in temperaturen ( -18 °C till +20 °C) genom att trycka in knappen två gånger och välja ett värde med hjälp av ”+” och ”-”. Den inställda temperaturen blinkar tre gånger. Den blin- kande temperaturen sparas efter 5 sekunder. Tryck in knappen tre gånger och välj ett värde med hjälp av ”+” och ”-” (Ljust d0 > d1 > d2 Mörkt) för att ställa in ljusstyrkan. Om det inte sker någon användning låses inställningsknap- pen automatiskt efter 15 sekunder. Håll den här knappen intryckt i 3 sekunder för att låsa upp knapparna. Upplåsningen bekräftas med ett pipljud. MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 119 Freitag, 16. April 2021 2:17 14SV Användning MCG15

Anslutningar (bild 3, sida 3) 6 Användning

6.1 Före den första användningen

Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus. Låt varm mat svalna innan den läggs in i kylen. Öppna inte kylapparaten oftare än nödvändigt. Låt inte kylapparaten vara öppen längre än nödvändigt. Om kylboxen har en korg: För optimal energiförbrukning ska du placera korgen som den var placerad vid leveransen. Kontrollera med jämna mellanrum att lockets tätning sitter korrekt. Frosta av kylboxen så snart det bildas is i den. Undvik onödigt låga temperaturer. 5 ”–” Tryck in knappen en gång för att minska värdet.Del Beskrivning1 Uttag för likström2 Säkringshållare3 Indikeringsmärke för likström4 Indikeringsmärke för växelström5 Säkringshållare6 Uttag för växelström ANVISNING Innan kylboxen tas i drift ska den av hygieniska skäl torkas av in- och utvändigt med en fuktig trasa (se även kapitel ”Rengöring och skötsel” på sidan 125). Del Beskrivning Förklaring MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 120 Freitag, 16. April 2021 2:17 14SV MCG15 Användning

Använda likströmskontaktens säkring

➤ Sätt in anslutningskabeln för likström i kylboxens uttag för likström (bild 3 1, sida 3). ➤ Anslut anslutningskabeln till utgången för likström. Ansluta till växelström

➤ Sätt in anslutningskabeln för växelström i kylboxens uttag för växelström (bild 3 6,sida 3). ➤ Anslut anslutningskabeln till en växelströmsförsörjning. OBSERVERA! Risk för skada Om man underlåter att följa den här anvisningen kan följden bli att apparaten skadas. För att skydda apparaten har likströmskabeln utrustats med en säkring inuti kontakten. Ta inte bort likströmskontaktens säk- ring. Använd endast den medföljande likströmskabeln. Koppla bort kylapparaten och andra förbrukare från fordons- batteriet innan en batteriladdare ansluts till batteriet. Överspänning kan skada kylapparaten. FARA! Risk för dödsfall på grund av elektricitet Om man underlåter att följa de här varningarna blir följden dödsfall eller allvarlig personskada. Ta inte i brytare eller kontakter med våta händer eller om du står på ett fuktigt underlag. Om kylboxen används på en båt och ansluts till växelström måste en jordfelsbrytare installeras mellan strömförsörjningen och kylboxen. Kontakta en behörig elektriker. MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 121 Freitag, 16. April 2021 2:17 14SV Användning MCG15

6.4 Använda batterivakten

Produkten har en flerstegs batterivakt som skyddar fordonsbatteriet mot urladdning när produkten ansluts till fordonets elsystem för likström. När kylboxen används utan påslagen tändning i fordonet, stängs den av auto- matiskt om försörjningsspänningen sjunker under ett inställbart värde. Kyl- boxen startar så fort batteriet har laddats och återinkopplingsspänningen uppnås.

6.5 Använda kylboxen

➤ Ställ kylboxen mot ett fast underlag.

➤ Anslut kylboxen (kapitel ”Ansluta kylboxen” på sidan 121). OBSERVERA! Risk för skada Om man underlåter att följa den här anvisningen kan följden bli att batteriet skadas. När batterivakten har stängt av batteriet laddas batteriet inte längre fullt. Starta inte många gånger eller använd strömbrukare utan längre laddningsfaser. Kontrollera att batteriet laddas igen. Frånkopplingsspänning vid 12 V 11 V Omstart-spänning vid 12 V 12 V Frånkopplingsspänning vid 24 V 21,5 V Omstart spänning vid 24 V 23,0 V OBSERVERA! Risk för skada Om man underlåter att följa den här anvisningen kan följden bli att apparaten skadas. Kontrollera alltid att det finns tillräckligt med ventilation så att den värme som alstras under driften kan skingras. Se till att ventila- tionsspringorna inte täcks över. Apparaten måste ha tillräckligt stort avstånd till väggen/andra föremål så att luften kan cirkulera fritt. Vi rekommenderar ett avstånd på minst 50 mm kring ventila- tionshålen. ANVISNING Placera kylboxen enligt bilden (bild 1, sida 3). Om kylboxen körs i en annan riktning kan den ta skada. MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 122 Freitag, 16. April 2021 2:17 14SV MCG15 Användning

✔ Kylboxen startar och kyler kylfacket.

Observera följande så att du inte behöver kasta bort livsmedel: Temperaturen ska vara så jämn som möjligt. Öppna inte kylboxen oftare och håll den inte öppen längre än nödvändigt. Förvara livsmedlen på så sätt att luften kan cirkulera. Justera temperaturen efter mängden och typen av livsmedel. Livsmedel tar lätt upp eller utsöndrar lukter eller smaker. Livsmedel ska alltid förvaras övertäckta eller i förslutna behållare/flaskor.

6.6 Låsa fast kylboxens lock

➤ Lyft upp låset (bild 1, sida 3) och stäng locket. ➤ Släpp upp låset. ✔ Det hörs när låset klickar igen och låser kylapparatens lock.

6.7 Ställa in temperaturen

➤ Håll knappen intryckt i 3 sekunder för att låsa upp knapparna (bild 2 4, sida 3). ✔ Upplåsningen bekräftas med ett pipljud. ➤ Tryck in knappen en gång för att ange inställningsläget. ➤ Tryck in knappen en gång för att ange temperaturinställningarna. OBSERVERA! RISK FÖR EXTREMT LÅGA TEMPERATURER Om man underlåter att följa den här anvisningen kan följden bli att de föremål som placeras i kylboxen skadas. Se till att det endast finns föremål resp. varor i kylaren som får kylas till den inställda temperaturen. ANVISNING – Visad temperatur Den temperatur som visas är den temperatur som uppmäts mitt i kylutrymmet. De övriga temperaturerna kan avvika från det här värdet. ANVISNING Om man använder ett batteri för kylboxen, stängs displayen auto- matiskt av om batterispänningen är låg. MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 123 Freitag, 16. April 2021 2:17 14SV Användning MCG15

➤ Använd knapparna ”+” (bild 2 3, sida 3) och ”–” (bild 2 5, sida 3) för att välja kyltemperaturen. ✔ På displayen visas den inställda temperaturen i några sekunder. Dis- playen blinkar flera gånger och sedan visas den aktuella temperaturen igen.

6.8 Stänga av kylboxen

➤ Töm kylboxen. ➤ Stäng av kylboxen. ➤ Dra ut anslutningskabeln. Om kylboxen inte ska användas under en längre tid: ➤ Låt locket vara lite öppet. Detta gör att det inte alstras lukt.

6.9 Avfrosta kylboxen

Luftfuktigheten kan sätta sig som frost på förångaren eller i kylapparaten. Detta gör att kyleffekten minskar.

Avfrosta kylboxen så här: ➤ Ta ut kylboxens innehåll. ➤ Förvara dem vid behov i en annan kylapparat så att de förblir kalla. ➤ Stäng av apparaten. ➤ Låt locket vara öppet. ➤ Torka bort avfrostningsvattnet. OBSERVERA! Risk för skada Om man underlåter att följa den här anvisningen kan följden bli att apparaten skadas. Använd inte hårda eller spetsiga verktyg för att ta bort is eller lossa på fastfrusna föremål. MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 124 Freitag, 16. April 2021 2:17 14SV MCG15 Rengöring och skötsel

➤ Koppla från strömtillförseln från apparaten. ➤ Ta bort anslutningskabeln. ➤ Byt säkringen (8 A 32 V) enligt instruktioner på bilden (bild 4, sida 3). ➤ Anslut strömtillförseln till apparaten igen. 7 Rengöring och skötsel

➤ Rengör kylboxen emellanåt in- och utvändigt med en fuktig trasa. ➤ Kontrollera att luftnings-/ventilationsöppningarna är rena från damm och annat smuts. På så kan värmen avledas vid användning och produkten skadas inte. VARNING! Risk för dödsfall på grund av elektricitet Om man underlåter att följa den här varningen blir följden dödsfall eller allvarlig personskada. Innan man byter ut apparatens säkring ska man koppla från ström- tillförseln och anslutningskabeln. VARNING! Risk för dödsfall på grund av elektricitet Om man underlåter att följa den här varningen kan följden bli dödsfall eller allvarlig personskada. Koppla alltid bort apparaten från elnätet före rengöring och sköt- sel. OBSERVERA! Risk för skada Om man underlåter att följa de här anvisningarna kan följden bli att apparaten skadas. Rengör aldrig kylen under rinnande vatten eller i diskvatten. Använd inga frätande rengöringsmedel eller hårda föremål vid rengöring, då dessa kan skada kylboxen. MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 125 Freitag, 16. April 2021 2:17 14SV Felsökning MCG15

8Felsökning Fel Möjlig orsak Lösning Apparaten fungerar inte (likströmskontak- ten är insatt). Det finns ingen spän- ning i likströmsuttaget. På de flesta fordon finns det ingen spänning i uttaget för likström om tändningen inte har slagits på. Kompressorn defekt. Reparationer får endast utföras på en auktoriserad reparationscentral. Fordonsbatteriet har för låg spänning. Kontrollera fordonsbatteriet och ladda det vid behov. Uttaget för likström är smutsigt. Det ger dålig elektrisk kontakt. Om kylboxens stickkontakt blir mycket varm i uttaget för likström, måste antingen uttaget för likström rengöras eller så är stickkontakten möjligtvis inte korrekt ansluten. Likströmskontaktens säkring har gått. Byt säkringen (8 A) i likströmskontak- ten, se kapitel ”Byta säkringen” på sidan 125. Fordonets säkring har gått. Byt säkringen för fordonets likströms- uttag. Se fordonets bruksanvisning. Apparaten fungerar inte (växelströms- kontakten är insatt). Det finns ingen spän- ning i växelströmsut- taget. Kontrollera att växelströmskontak- tens anslutning fungerar. Kompressorn defekt. Reparationer får endast utföras på en auktoriserad reparationscentral. Uttaget för växel- ström är smutsigt. Det ger dålig elektrisk kontakt. Om kylboxens stickkontakt blir mycket varm i uttaget för växelström, måste antingen uttaget för växel- ström rengöras eller så är stickkon- takten möjligtvis inte korrekt ansluten. På displayen visas ett felmeddelande (t.ex. ”E1”) och appa- raten kyler inte. Apparaten har stängts av på grund av en intern driftstörning. Reparationer får endast utföras på en auktoriserad reparationscentral. MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 126 Freitag, 16. April 2021 2:17 14SV MCG15 Garanti

9 Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillver- karens kontor i ditt land (se dometic.com/dealer) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med: en kopia på fakturan med inköpsdatum, en reklamationsbeskrivning/felbeskrivning. 10 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 127 Freitag, 16. April 2021 2:17 14SV Tekniska data MCG15

Provning/certifikat: Kylkretsen innehåller R134a. Innehåller fluorerade växthusgaser Hermetiskt sluten utrustning MCG15Anslutningsspänning: 12/24 Vg100 till 240 Vw Märkström: 12 Vg: 4 A 24 Vg: 2 A100 Vw: 0,85 A240 Vw: 0,4 AKyleffekt: -18 °C till +20 °CTotal volym: 15 lKlimatklass: NOmgivningstemperatur: +16 °C till +32 °CKöldmedievolym: 35 g

motsvarande: 0,05 tGlobal uppvärmningspotential (GWP): Mått (L x B x H): 587 x 344 x 261 mmVikt: 9,5 kg ANVISNING Om omgivningstemperaturen överstiger +32 °C är det inte möjligt att uppnå minimitemperaturen. MobicoolMCG15_OPM_4445103306_EMEA16_202x-xx-xx.book Seite 128 Freitag, 16. April 2021 2:17 14NO MCG15 Symbolforklaring
