Produkttyp	Kompressorkyl för camping och fordon
Märke och modell	Mobicool MCF40
Bruttokapacitet	40 liter
Användbar kapacitet	38 liter
Mått (L x B x H)	584 x 365 x 446 mm
Vikt	11,5 kg
Strömförsörjning	12/24 V DC (DC-kabel ingår) och 100-240 V AC, 50/60 Hz (AC-kabel ingår)
Strömförbrukning	6 A (12 V), 3 A (24 V), 1,0-0,4 A (230 V)
Energiklass	A+
Årlig energiförbrukning	102 kWh/år
Temperaturområde	+10 °C till -10 °C (inställbar i steg om 1 °C eller 2 °C)
Klimatklass	N (omgivningstemperatur: +16 °C till +32 °C)
Kylmedium	R134a, 42 g (CO₂-ekvivalent: 0,060 t)
Ljudnivå	49 dB(A)
Batteriskydd	3 nivåer (LOW, MED, HIGH) med automatisk avstängning vid låg spänning
Locklås	Hörbart lås
Avfrostning	Manuell (stäng av apparaten, öppna locket, torka bort vattnet)
Reservsäkring	8 A / 32 V (bytbar typ)
Mobil användning	Lämplig för fordon, husbilar, båtar (upp till 30° lutning)
Isoleringsmaterial	Skum innehållande cyklopentan (brandfarligt)
Underhåll och rengöring	Rengör in- och utsida med en fuktig trasa; sänk inte ner i vatten

Vanliga frågor - MCF40 Mobicool

Hur ställer jag in temperaturen på Mobicool MCF40?

Tryck en gång på SET-knappen, använd sedan + eller - för att välja önskad temperatur. Skärmen visar den inställda temperaturen i några sekunder och återgår sedan till aktuell temperatur.

Hur ändrar jag temperaturvisningsenheten (°C/°F)?

Slå på apparaten, tryck två gånger på SET-knappen, välj sedan °C eller °F med + eller -. Skärmen visar den valda enheten i några sekunder.

Vad gör jag om apparaten inte kyler och POWER-LED blinkar orange?

Det indikerar att batterispänningen är låg. Batteriskyddet har automatiskt stängt av apparaten. Kontrollera fordonsbatteriet och ladda det vid behov. Apparaten startar om när spänningen är tillräcklig.

Hur ställer jag in batteriskyddet?

Tryck tre gånger på SET-knappen, använd sedan + eller - för att välja läge LOW, MED eller HIGH. I HIGH-läge stängs apparaten av tidigare för att skydda fordonsbatteriet.

Kan jag använda MCF40 på en båt?

Ja, apparaten är lämplig för användning på båtar och tål en permanent lutning upp till 30°. Se till att den är ordentligt fastsatt.

Hur avfrostar jag kylskåpet?

Ta ut innehållet, stäng av apparaten, låt locket vara öppet och torka bort avfrostningsvattnet. Använd aldrig hårda eller vassa verktyg för att ta bort is.

Hur rengör jag insidan av MCF40?

Rengör in- och utsida med en fuktig trasa. Använd inte slipande rengöringsmedel och sänk aldrig ner apparaten i vatten.

Vilken säkring ska jag använda och hur byter jag den?

Använd en säkring på 8 A / 32 V. För att byta, öppna säkringshållaren (fig. 4, sidan 4 i manualen) och ersätt med en säkring med samma specifikation.

Varför släcks skärmen och POWER-LED blinkar orange?

Det är normalt när batterispänningen är låg. Apparaten minskar strömförbrukningen genom att stänga av skärmen. Ladda fordonsbatteriet så återkommer displayen.

Hur sparar jag energi med detta kylskåp?

Placera apparaten på en väl ventilerad plats skyddad från solen. Låt varm mat svalna innan du lägger in den. Öppna locket så kort tid som möjligt och avfrosta när frost bildas. Undvik onödigt låga temperaturer.

BRUKSANVISNING MCF40 Mobicool

Läsigenom anvisningen noga innan kylen används. Spara den für senare bruk. Om kylen byter ögare ska anvisingen följa med.

Tillverkaren ansvarar inte for skador som uppstar p.g.a. icke andamalsenlig anvandning eller felaktig hantering/skötsel.

Innehållsförteckning

1Forklaringavsymboler. 118
2 Sakerhetsanvisningar 118
3 Leveransomfattning. 121
4 Andamalsenlig anvandning. 121
5Funktionsbeskrivning 122

5.1 Funktioner 122
5.2 Reglage och indikeringskomponenter 122

6 Anvandning 123

6.1Fore den forsta anvandningen 123
6.2 Tips for att spara energia 124
6.3 Ansluta kylapparaten 124
6.4 Anvanda batterivakten 125
6.5 Anvanda kylapparaten. 126
6.6 Lasa fast kylapparatens lock 126
6.7 Stalla in temperature 127
6.8 Stanga av kylapparaten. 127
6.9 Anvanda innerbelysningen (endast MCF60) 127
6.10 Avfrosta kylen. 127
6.11 Byta sakringen 128

7 Rengoring och skötsel 128
8 Garanti 128
9 Atgärda störningar. 129
10 Avfallshantering 129

11 Tekniska data 130

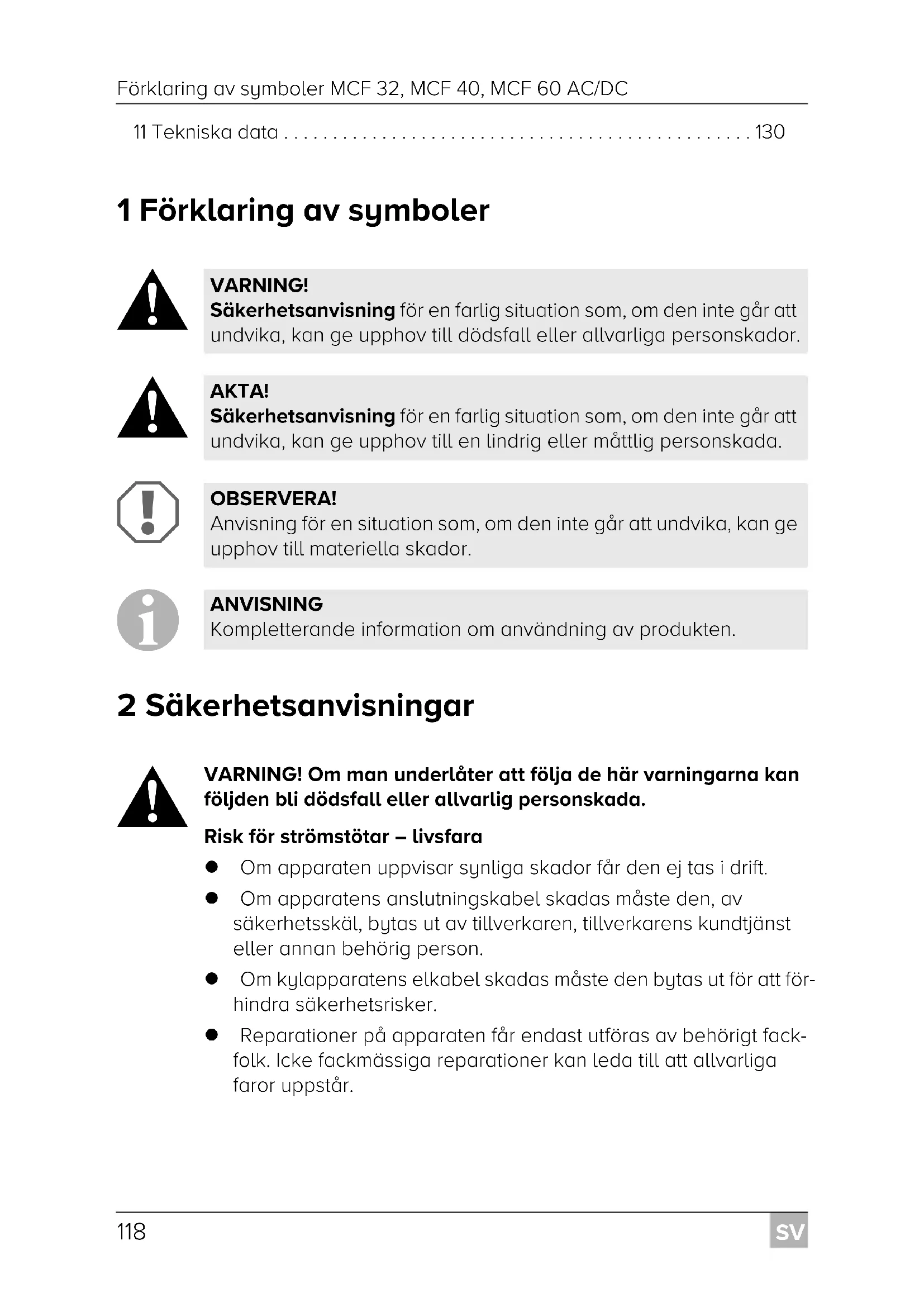

1 Förklaring av symboler

WARNING!

Sakerhetsanvisning for en farlig situation som, om den inte gär att undvika, kan ge upphov till dödsfall aller allvarliga personskador.

AKTA!

Sakerhetsanvisning for en farlig situation som, om den inte går att undvika, kan ge upphov till en lindrig eller mättlig persorskada.

OBSERVERA!

Anvisning for en situation som, om den inte går att undvika, kan ge upphov till materiella skador.

ANVISNING

Komplettterande information om användning av Produkten.

WARNING! Om man unterlåter att följe de här varningarna kan följden bli dödsfall eller allvarlig persökada.

Risk for strömstötar - livsfara

• Om apparaten uppvisar synlga skador fär den ej tas i drift.
• Om apparatens anslutningskabel skadas måste den, av sökerhetsskal, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.
• Om kylapparatens elkabel skadas måste den bytas ut För att forhindra sakerhetsrisiker.
• Reparationer på apparaten fär endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarlaga faror uppstår.

Brandrisk

• Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av apparaten.
• Placera inte ut flera bärbara uttag eller bärbara nätaggregat bakom apparaten.

Hälsorisk

• Barn från ätta árs álder, personer med nedsatt fysisk, sensorisk eller mental formàga, eller personer med bristande erfarenhet och kunskaper fär använda den här apparaten Förutsatt att de hälls under uppsikt eller om de har fätt anvisningar om hur man använder den här apparaten på ett sækert sätt och känner till vilka risker som ar forknippade med användningen.
  Barn fär inte leka med apparaten.
• Rengöring och underhäll fär inte genomföras av barn utan uppsikt.
• Barn i öldrarna tre till ätta ar fär LASTA in uller ut varor i ellER ur kyl-apparater.

Explosionsrisk

• Lagra ingaöm som kan exploderai apparaten, som t.ex. sprayburkar med brannbar drivgas.

AKTA! Om man underlåter att följe de har försiktighets-ätgärderna kan följen bl i lindrig eller mättlig persorskada.

Risk for strömstötar - livsfara

• Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten ar torra.
• Koppla alltid bort apparaten fran elnätet
• fore rengöring och underhäll
• after användning

Hälsorisk

• Kontrollera om apparatens kyleffekt motsvarar kravet for de livsmedel eller mediciner du vill hølla kalla.
• Livsmedel fär endast forvaras i originalforpackningarna eller i andra lampliga behällare.

• Om kylapparaten hälls öppen under lang tid finns det risk att man fär en betydande ökning av temperaturen i anordningens fack.

• Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och Åtkomliga avloppssystem.

• Förvara rätt kott ochrå fisk i lampliga behällare i apparaten, sö att de intekommen i kontakt med andra livsmedel eller droppar på dessa.

• Om apparaten stared tom under en langre tid:

• Stäng av apparaten.
  -Frosta av apparaten.
  Rengör och torka apparaten.

• Låt dörren vara öppen, sö att det inte bildas mögel.

• Jäm För spänningsangivelsen på typskylten med elförsjningen på plats.
  Anslut apparaten endast på foljande vis:

• till ett DC-uttag i fordonet med DC-anslutningskabel

• ellertillettvaxelströmuttagmeddenmedfoljandeAC-anslut-ningskabeln

• Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln.

• När kylapparaten ar ansluten till att DC-uttag: Koppla bort kylapparaten och andra elförbrukare frän batteriet innan en batteri-laddare ansluts.
• När kylapparaten ar ansluten till att DC-uttag: Skilj apparaten från elnätet eller stäng av den när motorn stängs av. Annars kan batteriet urladdas.
• Kylapparaten ar inte ämnad for transport av fratande ämnen och ämnen som innehäller Lösningsmedel.
• Kylapparaten isolering innehåller brännbart cyklopentan. Gaserna i isoleringsmaterialiet gör att materialet kräver särskild hantering. Lämna in kylboxen till en lámplig ÅtervinningscentraLEAR den inte ska användas langre.
• Använd inga elektriska apparater für arbeteninne i kylapparaten. Undantag: apparaterna rekommenderas for sādan användning av tillverkaren.
• Ställ inte kylapparaten i narheten av öppen eld aller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).

Kontrollera att det alltid finns minst 50 mm ventilationsutrémme på kylapparatens samtliga fyra sidor. Kontrollera att det inte finns nagra foremål i ventilationsutrémmet som skulle kunnahindra luftflödet till kylkomponenterna.

Placera inte kylapparaten i stängda fack ell er utrymmen utan luftflöde ell er med bara minimalt luftflöde.

• Se till att ventilationsspringorna inte tacks over.
  Fyll inte innerfacket med vatskor eller is.
  Doppa aldrig ned apparaten i vatten.
• Skydda apparaten och kablarna mot hetta och fukt.

3 Leveransomfattning

Mängd Beskrivning

1 Kylbox med kompressor

1	L	i	k	s	t	r	ö	m
1	V	ä	x	e	l	s	t	r
1	B	r	u	k	s	a	n	v

4 Ändamålsenlig användning

Kompressor-kylboxen ar avsedd for kylning och djupfrysning av livsmedel. Kompressor-kylboxen kan även användas på bātar.

Kompressor-kylboxen har tagits fram for att drivas med ett forsörnjningsuttag für likström iett fordon, en båt eller husvagn aller också med ett växelströmsnät.

Kylapparaten ar avsedd for camping. Apparaten maste skyddas mot regn.

Kylapparaten bade kyler och djupfryser varor.

Kylningsprocessen sker med hjälp av en kylkrets med kompressor som kraver mycket lite underhäll. Med isoleringen, som har skummats på plats, och den kompakta kompressorn fär man garanterat bösta möjiga kyleffekt.

Kylapparaten ar portabel.

Kylapparaten tãl konstant krängning på 30^ vid användning på bātar.

5.1 Funktioner

• Tre-stegs batterivakten, med vars hjälp fordonsbatteriet skyddas, stängs automatiskt av vid låg batterinivå
• Display med temperaturätare
• Temperaturinställning: Med två knappar i 1°C-steg (och 2°F-steg)

5.2 Reglage och indikeringskomponenter

Lås För locket: bild 1, sida 3

Driftspanl (bild 2, sida 3)

Kom- ponent	Beskrivning Förlaring
1	ON	Slår på och av kylapparaten:när knappen trycks ned en till två sekunder
	OFF
2	POWER Statusindikering
		Lysdioden lyser grönt: Kompressorn ar på
		Lysdioden lyser orange: Kompressorn avständg
		Lysdioden blinkar orange: Displayen stängs av auto- matiskt vid låg batteri- spänning
3	ERROR Lysdioden blinkar rätt: Kylapparaten ar på, men inte klar:för användning
Kom- ponent	Beskrivning Förklaring
4 SET Med SET väljer man inmatningsläget - Temperaturinställningar - Display med Celsius aller Fahrenheit - Inställning av batterivakt
5 - Display, visar värdena
6 "+" En tryckning höjer värdet
7 "-" En tryckning sänker värdet
8	Gäller endast MCF60: Om den visas slås innerbe- lysningen på.

Klammor (bild 3, sida 4)

6.1 Färe den Forsta användningen

ANVISNING

Innan kylapparaten tas i drift ska den, av hygieniska skäl, torkas av in- och utvändigt med en fuktig trasa (läs mer i kapitel "Rengöring och skötsel" på sidan 128).

Välja temperaturenheter

Temperaturvisingen kan ställas om mellan ^ Celsius och ^ Fahrenheit. Gör på följande satt:

Slapa kylapparaten.

Tryck två ganger på knappen "SET".

Använd knapparna "+" och "-" für att växla mellan Celsius och Fahrenheit.
På displayen visas den installda temperaturenheten i nagra sekunder. Displayen blinkar flera ganger innan aktuell temperatur visas igen.

6.2 Tips for att spara energia

Välj en uppständningsplats med god ventilation som ar skyddad mot direkt solljus.
Lät varm mat svalna innan den laggs in i kylapparaten.
- Oppna inte kylapparaten oftare an niedvändigt.
Lät inte kylskapsdörren sta öppen langre an nödvändigt.
- Frosta av kylapparaten sö snart det bildas is i den.
Undvik onodigt laga temperaturer.

6.3 Ansluta kylapparaten

Kylapparaten kan anslutas till lik- eller vaxelspanning.

Koppla bort kylapparaten och andra forbrukare fran fordonsbatteri et innan en batteriladdare ansluts till batteriet.
Overspanning kan skada kylapparaten.

Av sakerhetsskal ar kylapparaten utrustad med ett elektroniskt system for att forhindra att polerna omvands. Vid anslutning till ett batteri skyddas kylapparaten på det har sattet mot kortslutning.

Anslut likströmsanslutningskabeln till likspanningsuttaget och koppla det till atttag for likström eller ...
... anslut vãxelströmsanslutningskabeln till vãxelspänningsuttaget och anslut det till vãxelströmsnätet.
Stäng käporna for de uttag som inte används sa att man inte ofrivilligt vidrör uttagen. Pá det här sättet hamnar inte heller damm, vatten erler smuts i uttagen.

Kylapparaten har en flerstegs batterivakt som skyddar fordonsbatteriet mot urladdningRARYkylapparaten ansluts till likstromsforsorjningen.

När kylapparaten används utan pāslagen tändning i fordonet, stängs kylapparaten av automatiskt om fösörjningssspänningen sjunker under ett installbart varde. Kylapparaten startar sö fort fordonsbatteriet har laddats och Återinkopplingsspänningen uppnås.

När batterivakten har stängt av fordonsbatteriet laddas batteriet inte langre fullt. Starta inte mange gänger erler använd strömbrukareutan langre laddningsfaser.Kontrollera att fordonsbatteriet laddas ingen.

Batterivaktens lage LOW MED HIGH
Frånkopplingsspänning vid 12 V	10,1 V 11,4 V 11,8 V
Omstart spänning vid 12 V	11,1 V 12,2 V 12,6 V
Frånkopplingsspänning vid 24 V	21,5 V 24,1 V 24,6 V
Omstart spänning vid 24 V	23,0 V 25,3 V 26,2 V

Slå på kylapparaten.
Tryck på knappen "SET"-knappen tre ganger.
Ställ in temperaturvaktensläge med knapparna "+" och "-"
På displayen visas det inställda laget i nagra sekunder. Displayen blinkar flera gänger innan aktuell temperatur visas igen.

ANVISNING

Välj laget "HIGH" für batterivakten om kylapparaten fösörjs med hjälp av fordonsbatteriet. Om kylapparaten ansluts till ett Förbrukarbatteri räcker laget "LOW" für batterivakten.

6.5 Anvanda kylapparaten

OBSERVERA! Risk for Überhettning!

Kontrollera alltid att det finns tillräckligt med ventilation sä att den varme som alstras under driften kan skiing ras. Se till att ventilationspringorna inte tacks over. Kylapparaten maste ha tillräckligt stort avständ till vöggen/andra foremål sa att luften kan cirkulera fritt.

Stall kylapparaten mot ett fast underlag.

ANVISNING

Ställ kylapparaten,enligt illustrationen(bild 1,sida 3).Om kylapparaten kors iett annat lage kan den ta skada.

Anslut kylapparaten, läs mer i kapitel "Ansluta kylapparaten" på sidan 124.

OBSERVERA! Varor kan skadas av for lag temperatur!

Se till att det endast finns objekt i kylapparaten som fär kylas till den installda temperaturen.

Hall "ON/OFF"-knappen intryckt i en till två sekunder.

Displayen slås på och den aktuella kyltemperaturen visas.

ANVISNING

Den temperatur som visas ar den temperatur som uppmats mitt i kylutrymmet. De övriga temperaturerna kan avvika frän det hare vardet.

✓ Kylapparaten startar och kyler kylutrymmet.

ANVISNING

Om man anvanderett batteri for kylapparaten, stangs displayan automatiskt av om batterispanninger ar lag. "POWER"-lysdioden blinkar med orange ske.

6.6 Lasa fast kylapparatens lock

Lyft upp laset (bild 1 1, sida 3) och stäng locket.
Slappuppåset.

Det hörns nar laset klickar igen och laser kylapparatens lock.

6.7 Ställa in temperaturen

Tryck en gäng på "SET"-knappen.
Ställ in kyltemperaturen med knapparna "+" och "-"
På displayen visas kyltemperaturen i nagra sekunder. Displayen blinkar flera ganger och sedan visas den aktuella temperaturen igen.

6.8 Stänga av kylapparaten

Töm kylen.

Stang av kylapparaten.
Dra ut anslutningskabeln.

Om kylen inte sca anvandas under en langre tid:
Låt locket vara lite öppet. Detta gör att det inte alstras lukt.

6.9 Anwendung innerbelysningen (endast MCF60)

Kontrollera att den faktiska temperaturen visas på displayen.
Tryck in "--"-knappen for att slå på innerbelysningen.

Tryck in "--"-knappen en gäng till for att stänga av innerbelysningen.
Den svarta punkten (bild 2 8, sida 3) i displayens övre vänstra hörn indikerar om innerbelysningen ar till- eller bortkopplad.

ANVISNING

After 30 minutes stangs innerbelysningen av automatiskt.

6.10 Avfrosta kylen

Luftfuktigheten kan avsätta sig som frost på forångaren eller i kylapparaten. Detta gör att kyleffekten minskar. Frosta då av kylapparaten sö fort som möj-ligt.

OBSERVERA! Risk for skada!

Använd inte hårda eller spetsiga verktyg För att ta bort is erler lossa på fastfrusna foremål.

Avfrosta:

Taut kylapparatens innehaI.

Forvara dem vid behov i en annan kylapparat sa att de forblir kalla.
Stanga av kylapparaten.
Låt locket vara öppet.
Torka av avfrostningsvattnet.

6.11 Byta säkringen

Byt ut sakringen (8 A 32 V) enligt illustrationen (bild 4, sida 4).

7 Rengöring och skötsel

OBSERVERA! Risk for sakskador!

• Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.
• Använd inga skarpa rengöringsmedel eller hårdafremål vid rengöring, det kan skada kylapparaten.

Rengör apparaten dà och dà in- och utvändigt med en fuktig trasa.
Kontrollera att luftnings-/ventilationsöppningarna ar rena frän damm och annat smuts sa att värmen i vid användning kan avledas ordentligt sa attprodukten inte skadas.

8 Garanti

Den lagstadgade garantitiden gäller. Omprodukten ar defekt: kontakta tillverkarens kontor i ditt land (se dometic.com/dealer) eller Återförsäljaren.

Vid reparations- resp. garantärenden ska följande skickas med:

en kopia pà fakturan med inköpsdatum,
en reklamationsbeskrivning/felbeskrivning.

9 Åtgårda störningar

Fel Möjlig orsak Lösning
Kylapparaten fungerar inte, "POWER"-LYSDIO-DEN lyser inte.	Det finns ingen spänning i fordonets likströmsut-tag.	På de flesta fordon finns det ingen spänning i uttaget für likström om tändningen inte har slagits på.
Kylapparaten kyler inte (kontakten är insatt, lys-dioden "POWER" lyser).	Kompressorn defekt. Den här typen av reparationer fær endast utföras hos en auktoriserad kundservice.
Kylapparaten kyler inte (kontakten är insatt, lys-dioden "POWER" blin-kar med orange ske, displayen är avständ).	Fordonsbatteriet har forlåg spänning.	Kontrolera fordonsbatteriet och ladda det vid behov.
Vid drift med likströms-uttaget: Tändningen är påslagen men kylapparaten fungerar inte och "POWER"-LYSDIODEN lyser inte.	Uttaget for likström ar smutsigt. Det ger tatsächik kontakt.	Om kylapparatens stickkontakt blir mycket varm i uttaget für likström, måste antingen uttaget für likström rengöras eller sö ar stickkontakten möjlgvis inte korrekt ansluten.
	Likströmskontaktens säkring har gätt.	Byt ut säkringen (8 A) i likströmskontakten, läs mer i kapitel "Byta säkringen" på sidan 128.
	Fordonets säkring har gätt.	Byt säkringen für fordonets likströmsuttag (vanligtvis 15 A). Se fordonets braksanvis-ing.
På displayen visas ett felmeddelande (t.ex. "Err1") och kylappara-ten kyler inte.	Kylapparaten har stängts av på grund av en intern driftstörning.	Reparationer fær endast utföras på en auktoriserad reparationscentral.

10 Avfallschantering

Lämna om möjligt forpackningsmaterialiet till ätervinning.

Närprodukten slutgiltigt tas ur bruk: informera dig om gällande bestämelseh os närmaste Återvinningscentral eller hos Återförsäljaren.

11 Tekniska data

	MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC
Anslutningsppänning: 12/24 V=100 - 240 V~, 50/60 Hz
Effektforbrukning:	4 A (12 V=1)2 A (24 V=1)1,0 - 0,4 A (100 - 240 V~)		6 A (12 V=1)3 A (24 V=1)
Kyleffekt: +10 °C till -10 °C	(+50 °F till +14 °F)
Kategori: Kategori 1	(kylskåp med ett eller flera fövaringsfack För farskt livs-medel)
Bruttovolym:	32,5 l	40 l	60 l
Forbrukningsbar kapacitet:	31,0 l	38 l	58 l
Energieeffektklass:	A+
Energiförbrukning:	83 kWh/är	102 kWh/är	98 kWh/är
Klimatklass:	N
Omgivningstemperatur:	+16 °C till +32 °C
Ljudemission:	49 dB(A)
Köldmediemängd:	40 g	42 g	58 g
CO2 motsvarande:	0,057 t	0,060 t	0,083 t
Global uppvärnings-potential (GWP):	1 430
Mätt (L x B x H): 584 x 365 x407 mm		584 x 365 x446 mm	680 x 440 x470 mm
Vikt:	11,4 kg	11,5 kg	18,4 kg
Provning/certifikat:	CE
	E4	TOMSOKI CUTRACK	E9
		D-12200	TOMSOKI CUTRACK

ANVISNING

Om ompigningstemperaturen overstiger +32^ (+90^) ard et inte mojigt att uppnà minimitemperaturen.

Kylkretsloppet innehaller R134a.

Innehaller fluorerade vaxthusgaser

Hermetiskt slutuustninq
