РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MB40 Mobicool

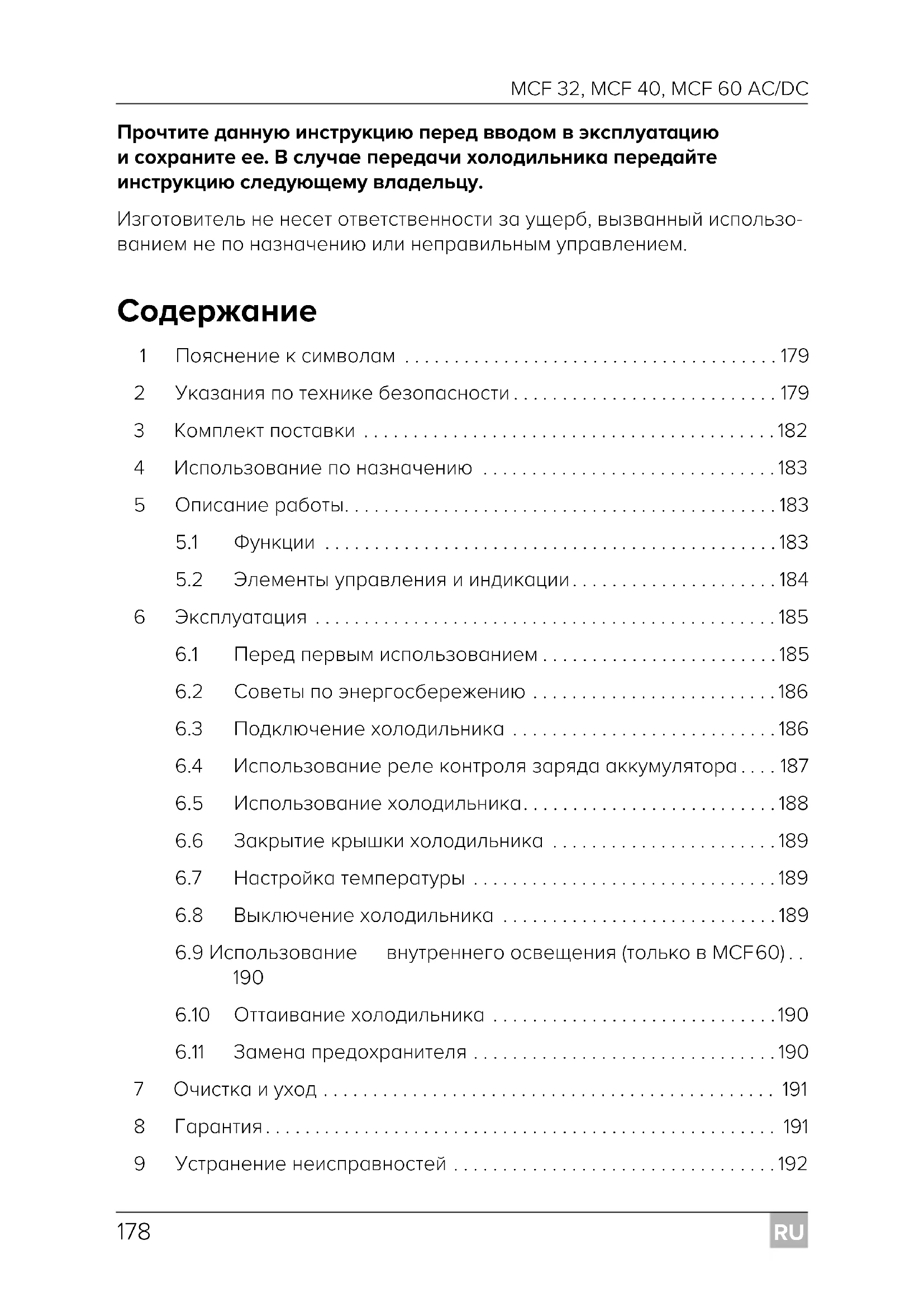

Прочтите данную инструкцию перед вводом вэксплуатацию и сохраните ее. Вслучае передачи холодильника передайте инструкцию следующему владельцу. Изготовитель не несет ответственности за ущерб, вызванный использо- ванием не по назначению или неправильным управлением.

5.2 Элементы управления и индикации. . . . . . . . . . . . . . . . . . . . . 184

6 Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

6.1 Перед первым использованием . . . . . . . . . . . . . . . . . . . . . . . . 185

6.2 Советы по энергосбережению . . . . . . . . . . . . . . . . . . . . . . . . . 186

6.3 Подключение холодильника . . . . . . . . . . . . . . . . . . . . . . . . . . . 186

6.4 Использование реле контроля заряда аккумулятора . . . . 187

6.5 Использование холодильника. . . . . . . . . . . . . . . . . . . . . . . . . . 188

6.6 Закрытие крышки холодильника . . . . . . . . . . . . . . . . . . . . . . . 189

внутреннего освещения (только в MCF60) . .

2 Указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение этих предупреждений может привести ксмерти или серьезной травме. Опасность для жизни из-за поражения электрическим током Запрещается вводить прибор в работу, если он имеет видимые повреждения, В случае повреждения питающего кабеля данного прибора он – во избежание опасностей – должен быть заменен изго- товителем, сервисным центром или имеющим аналогичную квалификацию персоналом. Если кабель питания этого охлаждающего устройства поврежден, его необходимо заменить, чтобы предотвратить угрозу безопасности. ПРЕДУПРЕЖДЕНИЕ! Указание по технике безопасности, указывающее на опас- ную ситуацию, которая может привести ксмерти или серьез- ной травме, если ее не предотвратить.

Указание по технике безопасности, указывающее на опас- ную ситуацию, которая может привести ктравмам легкой или средней тяжести, если ее не предотвратить.

Указание на ситуацию, которая может привести к материальному ущербу, если ее не предотвратить.

Дополнительная информация по управлению продуктом. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 179 Donnerstag, 13. Februar 2020 3:51 15RU Указания по технике безопасности MCF 32, MCF 40, MCF 60 AC/DC

Ремонт данного прибора разрешается выполнять только специалистам. Неправильно выполненный ремонт может приводить ксерьезным опасностям. Опасность пожара При установке устройства шнур питания не должен быть зажат или поврежден. Не располагайте позади устройства выносные переходники и удлинители с несколькими розетками. Опасность для здоровья Это устройство может использоваться детьми с 8-ми лет истарше, атакже лицами с ограниченными физическими, сенсорными и умственными возможностями или при недо- статке необходимого опыта и знаний только под присмотром или после прохождения инструктажа по безопасному использованию устройства, если они понимают опасности, которые при этом могут возникнуть. Детям запрещается играть сустройством. Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра. Детям в возрасте от 3 до 8 лет разрешается загружать иразгружать холодильные устройства. Опасность взрыва Не храните в приборе взрывоопасные вещества, например, аэрозольные баллоны с горючим газами-вытеснителями.

ОСТОРОЖНО! Несоблюдение этих предостережений может привести ктравме легкой или средней степени тяжести. Опасность для жизни из-за поражения электрическим током Перед вводом в эксплуатацию убедитесь втом, что питаю- щий кабель и штекер сухие. Отсоединяйте прибор от сети – перед каждой чисткой и уходом – после каждого использования Опасность для здоровья Проверьте, соответствует ли холодопроизводительность прибора требованиям продуктов питания или медикамен- тов, которые нужно охладить. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 180 Donnerstag, 13. Februar 2020 3:51 15RU

Продукты питания разрешается хранить только в оригинальной упаковке или подходящих емкостях. Удерживание двери охлаждающего устройства открытой в течение длительного времени может привести к существен- ному повышению температуры внутри устройства. Регулярно очищайте поверхности, которые могут контакти- ровать с пищевыми продуктами и доступными сливными

Храните сырое мясо ирыбу вустройстве в подходящих кон- тейнерах, чтобы они не соприкасались сдругими продук- тами питания или не капали на них. Если устройство не используется в течение длительного

– Отключите устройство. – Разморозьте устройство. – Очистите ипросушите устройство. – Оставьте дверцу открытой, чтобы предотвратить образо- вание плесени вустройстве.

ВНИМАНИЕ! Опасность повреждения Сравните значения напряжения, указанные на заводской табличке, с характеристиками имеющегося источника

Присоединяйте прибор следующим образом: – соединительным кабелем постоянного тока к источнику питания постоянного тока в автомобиле – или соединительным кабелем переменного тока ксети переменного тока Не вытаскивайте штекер из розетки за питающий кабель. Если холодильник присоединен крозетке постоянного

Отсоедините холодильник и другие потребители от аккуму- ляторной батареи, прежде чем присоединить устройство для ускоренного заряда. Если холодильник присоединен крозетке постоянного тока: Прервите соединение или выключите холодильник перед выключением двигателя. Впротивном случае аккумулятор- ная батарея может разрядиться. Холодильник не предназначен для транспортировки едких или содержащих растворители веществ. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 181 Donnerstag, 13. Februar 2020 3:51 15RU Комплект поставки MCF 32, MCF 40, MCF 60 AC/DC

Этот холодильный аппарат содержит всвоей изоляции горючий циклопентан. Газы в изоляционном материале тре- буют особого метода утилизации. После окончания срока службы холодильного аппарата сдайте его должным обра- зом вцентр по утилизации. Не используйте электрические приборы внутри холодиль- ника, за исключением случаев, когда эти приборы рекомен- дованы для этого изготовителем.

устанавливайте прибор вблизи открытого огня или других источников тепла (радиаторов отопления, сильных солнечных лучей, газовых печей и т. п.). Опасность перегрева! Следите за тем, чтобы со всех четырех сторон охлаждаю- щего устройства имелось свободное пространство не менее 50 мм для надлежащей вентиляции. Поддерживайте зону вентиляции свободной от любых объектов, которые могут ограничить воздушный поток к охлаждающим компонентам. Не размещайте охлаждающее устройство взакрытых отсе- ках или в зонах, вкоторых отсутствует поток воздуха или же он минимален. Следите за тем, чтобы не перекрывались вентиляционные

Запрещается заполнять внутреннее пространство жидко- стями или льдом. Не погружайте прибор вводу. Предохраняйте прибор и кабели от действия жары и влаги. 3 Комплект поставки Количество Описание 1 Компрессорный холодильник 1 Соединительный кабель постоянного тока 1 Соединительный кабель переменного тока 1 Инструкция по эксплуатации FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 182 Donnerstag, 13. Februar 2020 3:51 15RU

4 Использование по назначению Компрессорный холодильник предназначен для охлаждения и замо- розки продуктов питания. Холодильник подходит для использования на катерах и лодках. Компрессорный холодильник предназначен для работы от розетки источника постоянного тока транспортного средства, судна или автофур- гона, а также от сети переменного тока. Охлаждающее устройство пригодно для использования в кемпингах. Запрещается подвергать прибор воздействию дождя

5 Описание работы Холодильник предназначен для охлаждения продуктов и поддержания их в охлажденном состоянии, а также для глубокого охлаждения. Охлаждение осуществляется посредством холодильного контура с ком- прессором. Контур требует минимального обслуживания. Благодаря компактной конструкции компрессора и применению изоляции, вспенен- ной вместе укладки, устройство обеспечивает оптимальную холодопро- изводительность. Холодильник является портативным устройством. При применении на катерах и лодках холодильник может непродолжи- тельное время находиться в условиях крена 30°.

Трехуровневая система контроля заряда служит для защиты аккуму- лятора транспортного средства и автоматически отключает холо- дильник при низком заряде аккумулятора. Дисплей с индикацией температуры Регулировка температуры: двумя кнопками с шагом 1°C (и шагом 2°F) FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 183 Donnerstag, 13. Februar 2020 3:51 15RU Описание работы MCF 32, MCF 40, MCF 60 AC/DC

5.2 Элементы управления и индикации

Защелка для крышки: рис. 1 1, стр.3 Панель управления (рис. 2, стр.3) Поз. Описание Пояснение 1ON OFF Включает или выключает холодильник, если нажать кнопку на одну-две секунды 2 POWER Индикация состояния Светодиод горит зеле- ным светом: компрессор включен Светодиод горит оран- жевым светом: компрессор выключен Светодиод мигает оранжевым светом: дисплей автоматически выключен из-за низкого напряжения аккумуля-

3 ERROR Светодиод мигает красным светом: холодильник включен, но не готов к работе 4SET Выбор режима ввода – Регулировка температуры – Выбор градусов Цельсия или Фаренгейта – Настройка реле контроля заряда аккумулятора 5– Дисплей, для вывода информации 6«+» Однократное нажатие увеличивает значение 7«–» Однократное нажатие уменьшает значение 8 Только для MCF60: Если отображается на экране, включено внутреннее освещение. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 184 Donnerstag, 13. Februar 2020 3:51 15RU

Подключения (рис. 3, стр.4) 6 Эксплуатация

6.1 Перед первым использованием

Выбор единицы измерения температуры Для указания температуры можно выбрать градусы Цельсия или Фарен- гейта. Для этого выполните следующее: ➤ Включите холодильник. ➤ Нажмите два раза кнопку «SET». ➤ Выберите кнопками «+» и «–» градусы Цельсия или Фаренгейта. ✓ На дисплее на несколько секунд появляется выбранная единица измерения температуры. Дисплей мигает несколько раз, прежде чем вернуться к отображению текущей температуры. Поз. Описание1 Розетка переменного тока2 Держатель предохранителя 3 Заглушка розетки переменного тока 4 Заглушка розетки постоянного тока 5 Розетка постоянного тока

Перед вводом холодильника в эксплуатацию в гигиенических целях необходимо протереть его снаружи и изнутри влажной тряпкой (см. гл. «Очистка и уход» на стр.191). FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 185 Donnerstag, 13. Februar 2020 3:51 15RU Эксплуатация MCF 32, MCF 40, MCF 60 AC/DC

6.2 Советы по энергосбережению

Выбирайте хорошо проветриваемое, защищенное от солнечных лучей место применения. Дайте теплым блюдам охладиться, прежде чем поддерживать их в холодном состоянии в холодильнике. Не открывайте холодильник чаще, чем это действительно необхо-

Не оставляйте холодильник открытым дольше, чем это действительно необходимо. Размораживайте холодильник, как только образовался слой льда.

излишне низкую внутреннюю температуру.

6.3 Подключение холодильника

Холодильник может работать от источника постоянного или перемен-

Холодильник оснащен электронной системой, защищающей его вслучае неправильной полярности. Система также защищает холодиль- ник от короткого замыкания при подключении к аккумулятору. ➤ Вставьте кабель постоянного тока вразъем постоянного тока и под- соедините его к источнику постоянного тока или ... ➤ … вставьте кабель переменного тока вразъем переменного тока и подсоедините его ксети переменного тока.

избежание случайного касания закройте неиспользуемые розетки заглушками. Это также защитит розетки от проникновения пыли, воды

ВНИМАНИЕ! Опасность повреждений! Прежде чем подключить аккумулятор транспортного средства к устройству быстрой зарядки, отсоедините от него холодиль- ник и других потребителей. Перенапряжение может повредить электронное оборудова- ние холодильника. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 186 Donnerstag, 13. Februar 2020 3:51 15RU

6.4 Использование реле контроля заряда

аккумулятора Устройство оснащено многоступенчатым реле контроля аккумуляторной батареи, которое защищает аккумуляторную батарею автомобиля от глубокого разряда при подключении устройства к источнику постоян-

Если зажигание транспортного средства выключено, холодильник отключается автоматически, как только напряжение питания падает ниже установленного значения. Холодильник включится снова, как только напряжение аккумулятора достигнет значения, когда возможно повторное включение

В режиме «HIGH» защитное реле срабатывает быстрее, чем врежиме «LOW» и «MED» (см. следующую таблицу). Для выбора режима работы реле контроля аккумулятора: ➤ Включите холодильник. ➤ Нажмите кнопку «SET» три раза. ➤ Выберите кнопками «+» и «–» нужный режим работы реле. ✓ На дисплее на несколько секунд появится индикация выбранного режима. Дисплей мигает несколько раз, прежде чем вернуться к отображению текущей температуры. ВНИМАНИЕ! Опасность повреждений! Если реле контроля заряда аккумулятора отключено, аккуму- лятор транспортного средства не заряжается полностью. Избегайте многократных запусков или эксплуатации потреби- телей тока без длительных фаз зарядки. Регулярно заряжайте аккумулятор. Режим работы реле контроля аккумулятора LOW MED HIGH Напряжение выключения при 12 В 10,1 В 11,4 В 11,8 В Напряжение повторного включения при 12 В 11,1 В 12,2 В 12,6 В Напряжение выключения при 24 В 21,5 В 24,1 В 24,6 В Напряжение повторного включения при 24 В 23,0 В 25,3 В 26,2 В FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 187 Donnerstag, 13. Februar 2020 3:51 15RU Эксплуатация MCF 32, MCF 40, MCF 60 AC/DC

6.5 Использование холодильника

➤ Установите холодильник на прочное основание.

➤ Подключите холодильник, см. гл. «Подключение холодильника» на стр.186.

➤ Нажмите кнопку «ON/OFF» на одну-две секунды. ✓ Загорится индикатор «POWER». ✓ Включится дисплей и выводится текущая температура охлаждения.

Если питание холодильника осуществляется от аккумулятора транспортного средства, выберите режим «HIGH». Если пита- ние холодильника осуществляется от резервного аккумуля- тора, то достаточно режима работы «LOW». ВНИМАНИЕ! Опасность перегрева! Следите за эффективностью вентиляции: тепло, которое обра- зуется во время эксплуатации, должно отводиться полностью. Убедитесь, что воздух свободно проходит через вентиляцион- ные щели. Следите за тем, чтобы холодильник располагался на достаточном расстоянии от стен или других предметов и ничто не препятствовало циркуляции воздуха.

Разместите холодильник, как показано на рис. 1, стр.3. При неправильном размещении возможно повреждение устрой-

ВНИМАНИЕ! Опасность, вызванная слишком низкой темпе-

Следите за тем, чтобы в холодильнике хранились только пред- меты и продукты, которые разрешается охлаждать до выбран- ной температуры.

На дисплее выводится значение температуры, измеренное вцентре холодильной камеры. Температура вдругих точках может быть иной. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 188 Donnerstag, 13. Februar 2020 3:51 15RU

✓ Холодильник включает охлаждение в холодильной камере.

6.6 Закрытие крышки холодильника

➤ Поднимите задвижку (рис. 1 1, стр.3) и закройте крышку. ➤ Отпустите задвижку. ✓ Задвижка защелкнется с характерным звуком, зафиксировав крышку устройства.

6.7 Настройка температуры

➤ Нажмите один раз кнопку «SET». ➤ Выберите кнопками «+» и «–» температуру охлаждения. ✓ На дисплее на несколько секунд появляется выбранная температура охлаждения. Дисплей мигает несколько раз, затем снова отобража- ется текущая температура.

6.8 Выключение холодильника

➤ Опорожните холодильник. ➤ Выключите холодильник. ➤ Отсоедините кабель. Если холодильник отключается на длительное время: ➤ Оставьте крышку слегка открытой. Это предотвратит возникновение

При работе от аккумулятора дисплей автоматически выклю- чается при низком напряжении аккумулятора. Индикатор «POWER» мигает оранжевым светом. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 189 Donnerstag, 13. Februar 2020 3:51 15RU Эксплуатация MCF 32, MCF 40, MCF 60 AC/DC

6.9 Использование внутреннего освещения (только

в MCF60) ➤ Убедитесь, что на дисплее отображается текущая температура. ➤ Нажмите кнопку «–», чтобы включить внутреннее освещение. ➤ Нажмите кнопку «–» еще раз, чтобы отключить внутреннее освеще-

✓ Черная точка (рис. 2 8, стр.3) в верхнем левом углу дисплея свиде- тельствует о том, что включено внутреннее освещение.

6.10 Оттаивание холодильника

Влага из воздуха может выпадать вкамере холодильника или на испари- теле ввиде снеговой шубы. Это ведет к уменьшению мощности охлажде- ния. Своевременно размораживайте устройство.

При оттаивании холодильника соблюдайте следующий порядок дей-

➤ Извлеките содержимое холодильника. ➤ При необходимости, переложите их вдругой холодильник, чтобы они оставались холодными. ➤ Выключите холодильник. ➤ Оставьте крышку открытой. ➤ Уберите оттаявшую воду.

6.11 Замена предохранителя

➤ Замените предохранитель (8 А 32 В), как показано на рис. 4, стр.4.

Внутреннее освещение автоматически отключается через 30 минут. ВНИМАНИЕ! Опасность повреждений! Для удаления слоя льда и отделения примерзших продуктов не используйте твердые или острые инструменты. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 190 Donnerstag, 13. Februar 2020 3:51 15RU

➤ Периодически очищайте прибор снаружи и изнутри влажной тряпкой. ➤ Убедитесь в том, что приточно-вытяжные вентиляционные отверстия очищены от пыли загрязнений, чтобы можно было отвести возникаю- щее при работе тепло и предотвратить опасность повреждения при-

8 Гарантия Действителен установленный законом срок гарантии. Если продукт неис- правен, обратитесь в представительство изготовителя в Вашей стране (см. dometic.com/dealer) или в торговую организацию. В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы: копию счета с датой покупки, причину рекламации или описание неисправности. ВНИМАНИЕ! Опасность повреждения! Категорически запрещается чистить прибор под струей воды или даже в емкости с водой. Не используйте для чистки абразивные чистящие средства или острые предметы, т. к. они могут привести к поврежде- ниям холодильника. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 191 Donnerstag, 13. Februar 2020 3:51 15RU Устранение неисправностей MCF 32, MCF 40, MCF 60 AC/DC

9 Устранение неисправностей 10 Утилизация ➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации. Неисправность Возможная причина Вариант устранения Устройство не рабо- тает, индикатор «POWER» не горит. В розетке постоянного тока в транспортном средстве отсутствует напряжение. В большинстве транспортных средств для подачи напряжения на розетку постоянного тока необходимо вклю- чить зажигание.Холодильник не охла- ждает (вилка встав- лена, индикатор «POWER» горит).Неисправен компрес-сор. Ремонт разрешается выполнять только в авторизованном сервисном центре.Холодильник не охла- ждает (штекер встав- лен, индикатор «POWER» мигает, дисплей выключен).Слишком низкое напряжение транспорт-ного средства. Проверьте и, если нужно, зарядите аккумулятор. При работе от розетки постоянного тока:Зажигание включено, холодильник не рабо- тает, индикатор не горит.Загрязнено гнездо розетки постоянного тока. Плохой электри- ческий контакт.Если вилка холодильника сильно нагревается врозетке постоянного тока, возможно, загрязнена розетка или неправильно собрана вилка. Перегорел предохра- нитель вилки постоян- Замените предохранитель (8 A) в вилке постоянного тока, см. гл. «Замена пре- дохранителя» на стр.190. Вышел из строя предо- хранитель в бортовой сети автомобиля. Замените предохранитель постоян- ного тока врозетке автомобиля (обычно 15 А). Обратитесь к инструкции по эксплуатации автомобиля. На дисплее отобра- жается сообщение об ошибке (например, «Err1»), и устройство не охлаждает.Холодильник отключен из-за внутренней Ремонт разрешается выполнять только в авторизованном сервисном центре. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 192 Donnerstag, 13. Februar 2020 3:51 15RU

11 Технические характеристики MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC

напряжение: 12/24 Вg 100 – 240 Вw, 50/60 Гц Потребляемый ток:4А (12 Вg)6А (12 Вg) 2 А (24 Вg)3А (24 Вg) 1,0 – 0,4 А (100 – 240 Вw) Холодопроизводитель-

от +10 °C до –10 °C (от +50 °F до +14 °F) Категория: Категория 1 (холодильное устройство с одной или несколькими камерами охлаждения, предназначенное для хране- ния свежих продуктов питания) Полный объем:32,5л 40 л 60 л Полезный объем:31,0л 38 л 58 л Класс энергоэффектив-

Потребление энергии:83кВт-ч/год 102 кВт-ч/год 98 кВт-ч/год Климатический класс:N Температура окружаю-

от +16 °C до +32 °C Акустическая эмиссия:49 дБ (A) Количество хладагента:40г 42 г 58 г

-эквивалент:0,057т 0,060 т 0,083 т Потенциал глобального потепления (GWP):

Холодильный контур содержит R134a. Содержит фторированные парниковые газы Герметически закрытая конструкция Испытания/сертифи-каты:

Устройство не обеспечивает минимальную температуру, если температура окружающей среды превышает +32 °C (+90 °F). MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC
