MB40 - Lednice Mobicool - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma MB40 Mobicool ve formátu PDF.
| Typ produktu | Kompresorová chladnička |
| Značka | Mobicool |
| Model | MB40 |
| Hrubá kapacita | 40 L |
| Užitná kapacita | 38 L |
| Rozměry (D x Š x V) | 584 x 365 x 446 mm |
| Hmotnost | 11,5 kg |
| Elektrické napájení | 12/24 V DC (součástí kabel) a 100-240 V AC, 50/60 Hz (součástí kabel) |
| Spotřeba energie | 102 kWh/rok |
| Třída energetické účinnosti | A+ |
| Rozsah teplot | +10 °C až -10 °C (+50 °F až +14 °F) |
| Chladivo | R134a, 42 g |
| Potenciál globálního oteplování (GWP) | 1430 |
| Hlukové emise | 49 dB(A) |
| Ochrana baterie | Ano, 3 úrovně (LOW, MED, HIGH) pro ochranu proti nadměrnému vybití |
| Displej | Digitální s indikátorem teploty |
| Nastavení teploty | Po krocích 1 °C (nebo 2 °F) |
| Odmrazování | Ručně, vypněte přístroj a nechte víko otevřené |
| Čištění | Vlhký hadřík, vyhněte se abrazivním prostředkům a ponoření do vody |
| Použití na lodi | Ano, snáší trvalý náklon 30° |
| Obsah dodávky | Chladnička, DC kabel, AC kabel, návod k použití |
| Záruka | Zákonná, kontaktujte výrobce nebo prodejce s fakturou a popisem závady |
Často kladené otázky - MB40 Mobicool
Dotazy uživatelů ohledně MB40 Mobicool
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Lednice ve formátu PDF zdarma! Najděte svůj návod MB40 - Mobicool a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. MB40 značky Mobicool.

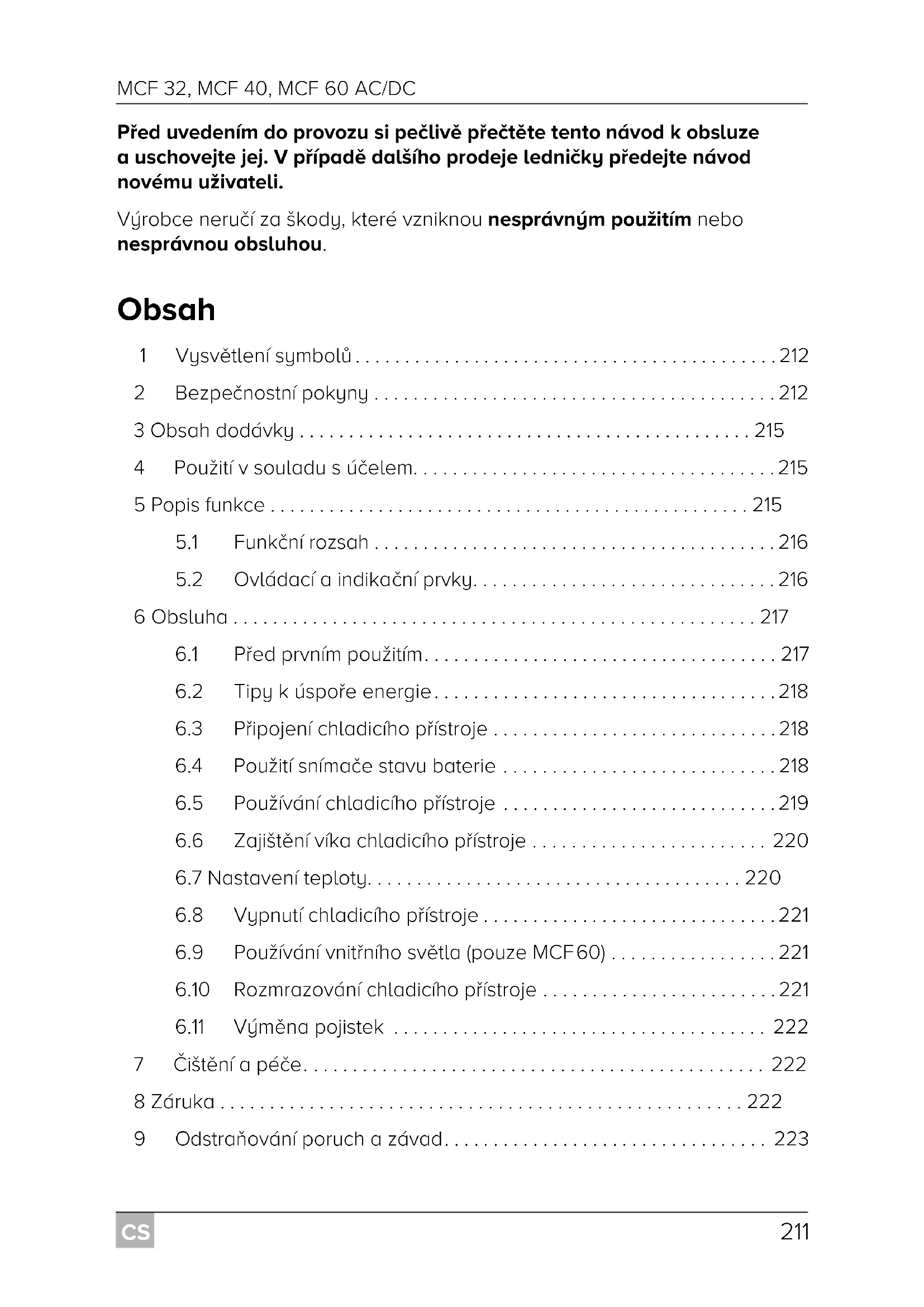

NÁVOD K OBSLUZE MB40 Mobicool
Kompresorový chladicí box Návod k obsluze ..... 211
SK Chladiaci box s kompresorom Návod na obsluhu. 226
Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje ledničky předejte návod novému uživateli.
Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou.
Obsah
1 Vysvětlení symbolů 212
2 Bezpečnostní pokyny 212
3 Obsah dodávky 215
4 Použití v souladu s účelem....215
5 Popis funkce 215
5.1 Funkční rozsah 216
5.2 Ovládací a indikační prvky....216
6 Obsluha 217
6.1 Před prvním použitím....217
6.2 Tipy k úspoře energie....218
6.3 Připojení chladicího přístroje 218
6.4 Použití snímače stavu baterie ..... 218
6.5 Používání chladicího přístroje .....219
6.6 Zajištění víka chladicího přístroje 220
6.7 Nastavení teploty....220
6.8 Vypnutí chladicího přístroje .....221
6.9 Používání vnitřního světla (pouze MCF60) 221
6.10 Rozmrazování chladicího přístroje .....221
6.11 Výměna pojistek 222
7 Čištění a péče.... 222
8 Záruka 222
9 Odstraňování poruch a závad.... 223
10 Likvidace 223
11 Technické údaje.... 224
1 V y s v čtlení symbolů
VÝSTRAHA!
Bezpečnostní upozornění na nebezpečnou situaci, která může vést k úmrtí nebo těžkému poranění osob, pokud se jí nevyhnete.
UPOZORNĚNÍ!
Bezpečnostní upozornění na nebezpečnou situaci, která může vést k lehkému nebo středně těžkému poranění osob, pokud se jí nevyhnete.
POZOR!
Upozornění na situaci, která může vést k poškození majetku, pokud se jí nevyhnete.
POZNÁMKA
Doplňující informace týkající se obsluhy výrobku.
2 B e z p e čnostní pokyny
VÝSTRAHA! Nedodržení těchto varování by mohlo mít za následek smrt nebo vážné zranění.
Ohrožení života elektrickým proudem
- V případě, že je přístroj viditelně poškozen, nesmíte jej používat.
- Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.
- Pokud je přívodní kabel tohoto chladicího přístroje poškozen, musí být vyměněn, aby nevzniklo nebezpečí.
- Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody.
Nebezpečí požáru
- Při umístění přístroje nesmí být zachycen nebo poškozen přívodní kabel.
- Za přístrojem neumistujte vícenásobné prěnosné zásuvky nebo prěnosné napájecí zdroje.
Nebezpečí ohrožení zdraví
- Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dohledem nebo obdržely pokyny týkající se používání přístroje bezpečným způsobem a porozuměly souvisejícím nebezpečím.
- Děti si s přístrojem nesmí hrát.
- Čištění a uživatelem prováděnou údržbu nesmějí provádět děti bez dozoru.
- Děti ve věku 3 až 8 let smí chladicí přístroj nakládat a vykládat.
Nebezpečí výbuchu
- Neskladujte v přístroji výbušné látky, jako např. spreje s h o řlavým hnacím plynem.
UPOZORNĚNÍ! Nedodržení těchto upozornění by mohlo mít za následek lehké nebo střední zranění.
Ohrožení života elektrickým proudem
- Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a z á s t r čka suché.
- Přístroj odpojte od sítě:
- Před každým čištěním a údržbou
- Po každém použití
Nebezpečí ohrožení zdraví
- Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.
- Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.
- Otevření chladicího přístroje na delší dobu může způsobit značné zvýšení teploty v přihrádkách přístroje.
- Pravidelně čistěte povrchy, které se mohou dostat do kontaktu spotravinami a přístupnými odtokovými systémy.
- Syrové maso a ryby skladujte ve vhodných nádobách v přístroji tak, aby se nedostaly do styku s jinými potravinami nebo neodkapávaly na jiné potraviny.
- Pokud je přístroj delší dobu nečinný:
- V y p n ěte přístroj.
- O d m r a z t e p řístroj.
– Vyčistěte a osušte přístroj.
– Dvířka udržujte otevřená, aby se zabránilo tvorbě plísně uvnitř přístroje.
POZOR! Nebezpečí poškození
- Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
- Ledničku připojte pouze následujícím způsobem:
- Přívodním kabelem na stejnosměrný proud k palubní zásuvce stejnosměrného proudu ve vozidle
- Nebo přívodním kabelem na střídavý proud k síti střídavého proudu
- Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k rychlonabíječce.
- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.
- Chladnička není vhodná k přepravě leptavých látek nebo látek obsahujících rozpouštědla.
- V izolaci této ledničky je hořlavý cyklopentan. Plyny v izolačním materiálu vyžadují speciální metodu likvidace. Po ukončení životnosti ledničku odevzdejte k řádné likvidaci.
- Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.
- Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).
- Nebezpečí přehřátí!
Zajistěte, aby bylo vždy kolem chladicího zařízení ze všech čtyř stran alespoň 50 mm volného místa k větrání. Větrací prostor udržujte volný bez jakúchkoli předmětů, které by mohly překážet proudu vzduchu a zabránit tak chlazení součástí zařízení.
Chladicí zařízení neumístujte do uzavřených schránek nebo prostor, kde nemůže proudit vzduch.
- Pamatujte, že nesmějí být zakryty větrací otvory.
- Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
- Nikdy neponořujte přístroj do vody.
- Chraňte přístroje a kabely před horkem a vlhkem.
3 Obsah dodávky
Počet Popis
| 1 Kompresorový chladicí box | |
| 1 | Přívodní kabel pro stejnosměrný proud |
| 1 | Přívodní kabel pro střídavý proud |
| 1 Návod k obsluze | |
4 Použití v souladu s účelem
Kompresorový chladicí box je vhodný k chlazení a mrazení potravin. Kompresorový chladicí box je vhodný i k provozu na lodích.
Kompresorový chladicí box je navržen tak, aby mohl být provozován ze zásuvky stejnosměrného proudu vozidla, lodi nebo karavanu nebo ze sítě na střídavý proud.
Chladicí přístroj je vhodný k použití při kempování. Výrobek nesmíte vystavit dešti.
5 Popis funkce
Chladicí přístroj umožňuje chladit výrobky, udržovat je chladné a umožňuje také jejich mrazení.
Chlazení je provedeno pomocí chladicího okruhu s kompresorem s nízkými nároky na údržbu. Pěnová izolace a kompaktní kompresor zajišťují optimální chlazení.
Chladicí přístroj je prěnosný.
V případě použití na lodích může být chladicí přístroj vystaven trvalému náklonu 30°.
5.1 Funkční rozsah
- Třístupňový snímač stavu baterie, který chrání baterii vozidla, se při nízkém napětí baterie automaticky vypne
- Displej s ukazatelem teploty
- Nastavení teploty: Pomocí dvou tlačítek v krocích po 1 °C (nebo 2 °F)
5.2 Ovládací a indikační prvky
Aretace pro víko: obr. 1 1, strana 3
Ovládací panel (obr. 2, strana 3)
| Položka | Popis | Vysvětlení |
| 1 | Z A PVYPNUTO | Zapnutí bebo vypnutí chDadničky, pokud tlačítko podržíte jednu až dvě sekundy stisknuté |
| 2 | NAPÁJENÍ Indikace stavu | |
| LED svítí zeleně: Kompresor je zapnutý | ||
| LED svítí oranžově: Kompresor je vypnutý | ||
| LED bliká oranžově: Displej automaticky vypnutý z důvodu níz-kého napětí baterie | ||
| 3 | CHYBA | LED bliká červeně: Zapnutý chladicí přístroj není připraven k provozu |
| 4 | NASTAVENÍ | Volba vstupního režimu– Nastavení teploty– Zobrazení stupnice Celsia nebo Fahrenheit– Nastavení snímače stavu baterie |
| 5 – | Displej, zobrazuje hodnoty | |
| 6 „+“ Jedním klepnutím zvýšíte hodnotu | ||
| 7 „−“ Jedním klepnutím snížíte hodnotu | ||
| 8 | ● | Pouze MCF60: Pokud se zobrazí, vnitřní osvětlení je zapnuto. |
Konektory (obr. 3, strana 4)
| Položka Popis |
| 1 Zásuvka pro střídavý proud |
| 2 Držák pojistek |
| 3 Kryt zásuvky pro střídavý proud |
| 4 Kryt zásuvky pro stejnosměrný proud |
| 5 Zásuvka pro stejnosměrný proud |
6 O b s l u h a
6.1 Před prvním použitím
POZNÁMKA
Dříve než uvedete nový chladicí přístroj do provozu, musíte jej z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a péče“ na stranì 222).
Výběr jednotek pro zobrazení teploty
K zobrazování teploty můžete vybírat mezi stupněm Celsia a Fahrenheit. Postupujte takto:
Zapněte chladicí přístroj.
▶ Stiskněte dvakrát tlačítko „SET“.
Vyberte pomocí tlačítek „+“ nebo „-“ stupně Celsia nebo Fahrenheit.
√ Displej zobrazuje na několik sekund nastavené jednotky teploty. Displej několikrát zabliká dříve, než se vrátí k aktuální teplotě.
6.2 Tipy k úspoře energie
- K používání vyberte dobře větrané místo chráněné před slunečním zářením.
- Teplé pokrmy nechejte před uložením do chladničky vychladnout.
- Neotevírejte chladničku častěji, než je nezbytně nutné.
- Nenechávejte chladničku otevřenou déle, než je nezbytně nutné.
- Odmrazte chladicí přístroj, jakmile se vytvoří vrstva ledu.
- Zabraňte vzniku zbytečně nízkých vnitřních teplot.
6.3 Připojení chladicího přístroje
Chladicí přístroj lze používat v rámci stejnosměrného nebo střídavého napětí.
POZOR! Nebezpečí poškození!
Odpojte chladicí přístroj a jiné spotřebiče od baterie vozidla, než připojíte baterii vozidla k rychlonabíječce.
Přepětí může poškodit elektronické systémy chladicího přístroje.
Z bezpečnostních důvodů je chladicí přístroj vybaven elektronickým systémem, který zabraňuje obrácení polarity. Tím je chladicí přístroj při připojení k baterii chráněn před zkratováním.
Zapojte přívodní kabel stejnosměrného proudu do zdířky stejnosměrného napětí a připojte jej k zásuvce stejnosměrného proudu nebo ...
... zapojte přívodní kabel střídavého proudu do zásuvky střídavého napětí a připojte jej k síti na střídavý proud.
Uzavřete kryty zásuvek, které se nepoužívají, aby nedošlo k náhodnému dotyku zásuvek. To také zabraňuje vnikání prachu, vody a nečistot dovnitř zásuvky.
6.4 Použití snímače stavu baterie
Chladicí přístroj je vybaven několikastupňovým snímačem stavu baterie, který chrání baterii vozidla při připojování chladicího přístroje k napájení stejnosměrným proudem před příliš hlubokým vybitím.
Pokud chladicí přístroj používáte ve vozidle s vypnutým zapalováním, dojde k samočinnému vypnutí chladicího přístroje, jakmile napájecí napětí poklesne pod předem definovanou hodnotu. Chladicí přístroj se opět zapne, jakmile je nabitím baterie dosaženo napětí k opětovnému zapnutí.
POZOR! Nebezpečí poškození!
Po vypnutí snímačem stavu baterie nebude baterie vozidla již plně nabitá. Zamezte opakovanému spouštění nebo provozu elektrických spotřebičů bez delších fází nabíjení. Zajistěte dobití baterie vozidla.
V režimu „HIGH“ je snímač stavu baterie aktivován rychleji než ve stupních „LOW“ a „MED“ (viz tabulka níže).
| Režim snímače stavu baterie | LOW | MED | HIGH |
| Vypínací napětí při 12 V | 10,1 V | 11,4 V | 11,8 V |
| Vypínací napětí při 12 V | 11,1 V | 12,2 V | 12,6 V |
| Vypínací napětí při 24 V | 21,5 V | 24,1 V | 24,6 V |
| Vypínací napětí při 24 V | 23,0 V | 25,3 V | 26,2 V |
Režim snímače stavu baterie vyberte takto:
▶ Zapněte chladicí přístroj.
▶ Stiskněte třikrát tlačítko „SET“.
Nastavte pomocí tlačítek „+“ nebo „−“ režim snímače baterie.
√ Displej zobrazuje na několik sekund nastavený režim. Displej několikrát zabliká dříve, než se vrátí k aktuální teplotě.
POZNÁMKA
Pokud je chladicí přístroj napájen z baterie vozidla, vyberte režim snímače stavu baterie „HIGH“. Pokud je chladicí přístroj připojen k napájecí baterii, stačí režim snímače stavu baterie „LOW“.
6.5 Používání chladicího přístroje
POZOR! Nebezpečí přehřátí!
Vždy zajistěte dostatečné větrání, aby se teplo vytvářené během provozu mohlo rozptýlit. Pamatujte, že nesmí být zakryty větrací otvory. Zajistěte, aby byl chladicí přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.
▶ Postavte chladicí přístroj na pevný základ.
POZNÁMKA
Umístěte chladicí přístroj podle vyobrazení (obr. 1, strana 3). Pokud budete chladicí přístroj používat v jiných pozicích, může dojít k poškození přístroje.
Připojte chladicí přístroj, viz kap. „Připojení chladicího přístroje“ na stranì 218.
POZOR! Nebezpečí v případě příliš nízké teploty!
Dbejte, aby byly v chladicím přístroji skladovány pouze předměty nebo potraviny, které je dovoleno chladit za nastavené teploty.
▶ Stiskněte tlačítko „ON/OFF“ na jednu až dvě sekundy.
√Rozsvítí se LED „POWER“.
√Zapne se displej a zobrazí aktuální teplotu chlazení.
POZNÁMKA
Zobrazená teplota se vztahuje na střed vnitřního prostoru. Teplota na jiných místech se může od této teploty lišit.
√ Chladicí přístroj zahájí chlazení vnitřního prostoru.
POZNÁMKA
Při provozu na baterii se displej automaticky vypne, je-li napětí baterie nízké. LED „POWER“ bliká oranžově.
6.6 Zajištění víka chladicího přístroje
Zvedněte aretaci (obr. 1 1, strana 3) a zavřete víko.
▶Uvolněte aretaci.
√ Aretace slyšitelně zaskočí a zajistí víko chladicího prístroje.
6.7 Nastavení teploty
▶ Jednou stiskněte tlačítko „SET“.
▶ Nastavte pomocí tlačítek „+“ a „-“ teplotu chlazení.
√ Na displeji se zobrazí na několik sekund teplota chlazení. Displej několikrát zabliká a poté se opět zobrazí aktuální teplota.
6.8 Vypnutí chladicího přístroje
▶ Vyprázdněte chladicí přístroj.
▶ Vypněte chladicí přístroj.
▶ Vytáhněte přívodní kabel.
Pokud nebudete chladničku déle používat:
▶ Nechejte víko pootevřené. Tím se zabrání tvorbě zápachu.
6.9 Používání vnitřního světla (pouze MCF60)
▶ Ujistěte se, že na displeji se zobrazí skutečná teplota.
▶ Stiskněte tlačítko „-“, tím zapnete vnitřní světlo.
▶ Stiskněte znovu tlačítko „–“, tím vypnete vnitřní světlo.
Černá tečka (obr. 2 8, strana 3) v levém horním rohu displeje indikuje, zda je vnitřní světlo zapnuto nebo vypnuto.
POZNÁMKA
Vnitřní světlo se po 30 minutách automaticky vypne.
6.10 Rozmrazování chladicího přístroje
Vzdušná vlhkost se může srážet uvnitř chladicího přístroje nebo na výparníku. Tím se snižuje chladicí výkon. Vyhněte se tomu včasným odmrazením chladicího přístroje.
POZOR! Nebezpečí poškození!
Nepoužívejte k odstraňování ledu nebo k uvolňování přimrzlých předmětů špičaté nástroje.
Při rozmrazování chladničky postupujte takto:
▶ Vyjměte obsah z chladicího přístroje.
▶ Uložte jej případně do jiného chladicího přístroje, aby zůstal v chladu.
▶ Vypněte chladicí přístroj.
▶Nechejte víko otevřené.
▶Otřete odmrazenou vodu.
6.11 Výměna pojistek
▶ Vyměňte pojistku (8 A 32 V) podle vyobrazení (obr. 4, strana 4).
7 Čištění a péče
POZOR! Nebezpečí poškození!
- Nikdy neumývejte chladničku pod tekoucí vodou nebo ve ve vodě s prostředkem na mytí nádobí.
- Nepoužívejte k čištění ostré čisticí prostředk nebo tvrdé předměty, může dojít k poškození chladničky.
▶ Příležitostně očistěte přístroj zevnitř a zvenčí vlhkým hadrem.
Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje.
8 Z á r u k a
Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (viz dometic.com/dealer) nebo do specializovanému prodejci.
K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:
- Kopii účtenky s datem zakoupení,
- Uvedení důvodu reklamace nebo popis vady.
9 O d s t r a ňování poru
| Porucha | Možná příčina | Návrh řešení |
| Chladicí přístroj nefunguje, LED „NAPÁJENÍ“ nesvítí. | Zásuvka se stejnosměr-ným napětím ve vašem vozidle není pod napě-tím. | Ve většině automobilů musíte nejprve spustit zapalování, aby byla zásuvka se stejnosměrným proudem pod napětím. |
| Chladicí přístroj nechladí (zástrčka je připojená, svítí LED „POWER“). | Vadný kompresor. | Opravu může provést pouze autorizovaná provozovna zákaznického servisu. |
| Chladicí přístroj nechladí (zástrčka je připojená, LED „POWER“ bliká oran-žově, displej je vypnutý). | Napětí baterie vozidla je příliš nízké. | Zkontrolujte baterii vozidla a případně ji nabijte. |
| V režimu provozu s p řipojením k zásuvce se stejnosměrným napětím: Zapalování je zapnuto a chladicí přístroj nefunguje a LED „NAPÁJENÍ“ nesvítí. | Zásuvka stejnosměrného proudu je znečištěná. Následkem je špatný elektrický kontakt. | Pokud je zástrčka chladicího přístroje v zásuvce stejnosměrného proudu velmi horká, bud’ očistěte zásuvku nebo zkontrolujte, zda je zástrčka správně namonto-vána. |
| Pojistka zástrčky stej-nosměrného napájení je přepálená. | Vyměňte pojistku (8 A) v zástrčce stej-nosměrného proudu, viz kap. „Výměna pojistek“ na stranì 222. | |
| Pojistka vozidla je přepá-lená. | Vyměňte pojistku stejnosměrné zásuvky vozidla (obvykle 15 A). Viz návod k obsluze vašeho vozidla. | |
| Na displeji se zobra-zuje chybové hlášení (např. „Err1“) a chladicí přístroj nechladí. | Interní provozní porucha vypnula chladicí přístroj. | Opravu může provést pouze autorizované středisko oprav. |
10 Likvidace
▶ Obalový materiál likvidujte v odpadu určeném k recyklaci.
Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.
11 Technické údaje
| MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC | |||
| Napájecí napětí: | 12/24 V---100 - 240 V~, 50 / 60 Hz | ||
| Příkon: | 4 A (12 V---)2 A (24 V---)1,0 - 0,4 A (100 - 240 V~) | 6 A (12 V---)3 A (24 V---) | |
| Chladicí výkon: +10 °C až -10 °C(+50 °F až +14 °F) | |||
| Kategorie: Kategorie 1 | (chladnička s jedním nebo více přihrádkami pro skladování čerstvých potravin) | ||
| Objem brutto: | 32,5 l | 40 l | 60 l |
| Využitelný objem: | 31,0 l | 38 l | 58 l |
| Energetická třída účinnosti: | A+ | ||
| Spotřeba elektrické energie: | 83 kWh/rok | 102 kWh/rok | 98 kWh/rok |
| Klimatická třída: | N | ||
| Okolní teplota: | +16 °C až +32 °C | ||
| Hlukové emise: | 49 dB(A) | ||
| Množství chladicího média: | 40 g | 42 g | 58 g |
| Ekvivalent CO2: | 0,057 t | 0,060 t | 0,083 t |
| Potenciál skleníkových plynů (GWP): | 1430 | ||
| Rozměry (D x Š x V): | 584 x 365 x 407 mm | 584 x 365 x 446 mm | 680 x 440 x 470 mm |
| Hmotnost: | 11,4 kg | 11,5 kg | 18,4 kg |
| MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC | ||
| Zkouška/certifikáty: |  | |
  D 1420009 |   | |
POZNÁMKA
Pokud je okolní teplota vyšší než +32 °C (+90 °F), nelze dosáhnout minimální teploty.
Chladicí okruh obsahuje médium R134a.
Obsahuje fluorované skleníkové plyny
Hermeticky uzavřeným zařízením
11 Technické údaje.... 239
1 Vysvetlenie symbolov
VÝSTRAHA!
2 B e z p e čnostné pokyny
Nebezpečenstvo ohrozenia života zásahom elektrického prúdu
Nebezpečenstvo výbuchu
Nebezpečenstvo ohrozenia života zásahom elektrického prúdu
– Zariadenie vypnite.
– Zariadenie odmrazte.
– Zariadenie vyčistte a vysušte.
– Nechajte otvorené dvere, aby ste zabránili tvorbe plesní.
POZOR! Nebezpečenstvo poškodenia
| Počet | Označenie |
| 1 Chladiaci box s kompresorom | |
| 1 Pripájací kábel na jednosmerný prúd | |
| 1 Pripájací kábel na striedavý prúd | |
| 1 Návod na použitie | |
Ovládací panel (obr. 2, strane 3)
| Výr. Označenie | |
| 1 | Zásuvka na jednosmerný prúd |
| 2 | S p í n a č poistky |
| 3 | Kryt zásuvky na jednosmerný prúd |
| 4 | Kryt zásuvky na striedavý prúd |
| 5 | Zásuvka na striedavý prúd |
6 O b s l u h a
Pred pripojením batérie vozidla k rýchlonabíjačke odpojte chladiace zariadenie a iné spotrebiče od batérie vozidla. Prepätie môže poškodit elektroniku chladiaceho zariadenia.
... zapojte pripájací kábel na striedavý prúd do zdierky na striedavý prúd a pripojte ho k sieti striedavého prúdu.
Zatvorte kryt nepoužívaných zásuviek, aby ste zabránili náhodnému kontaktu so zásuvkami. Tiež tým zabránite vniknutiu prachu, vody a nečistôt do zásuvky.
6.4 Použitie indikátora batérie
Pri výbere režimu indikátora batérie postupujte nasledovne:
▶ Stlačte tlačidlo „ON/OFF“ na jednu až dve sekundy.
√LED „POWER“ sa rozsvieti.
√Displej sa zapne a zobrazí aktuálnu teplotu chladenia.
POZNÁMKA
▶Vyprázdnite chladiace zariadenie.
▶Vypnite chladiace zariadenie.
▶Vytiahnite pripájací kábel.
▶Nechajte veko pootvorené. Zabránite tým tvorbe zápachu.
Obsahuje fluórované skleníkové plyny
Hermeticky uzavreté zariadenie
