GEBRUIKSAANWIJZING MB40 Mobicool

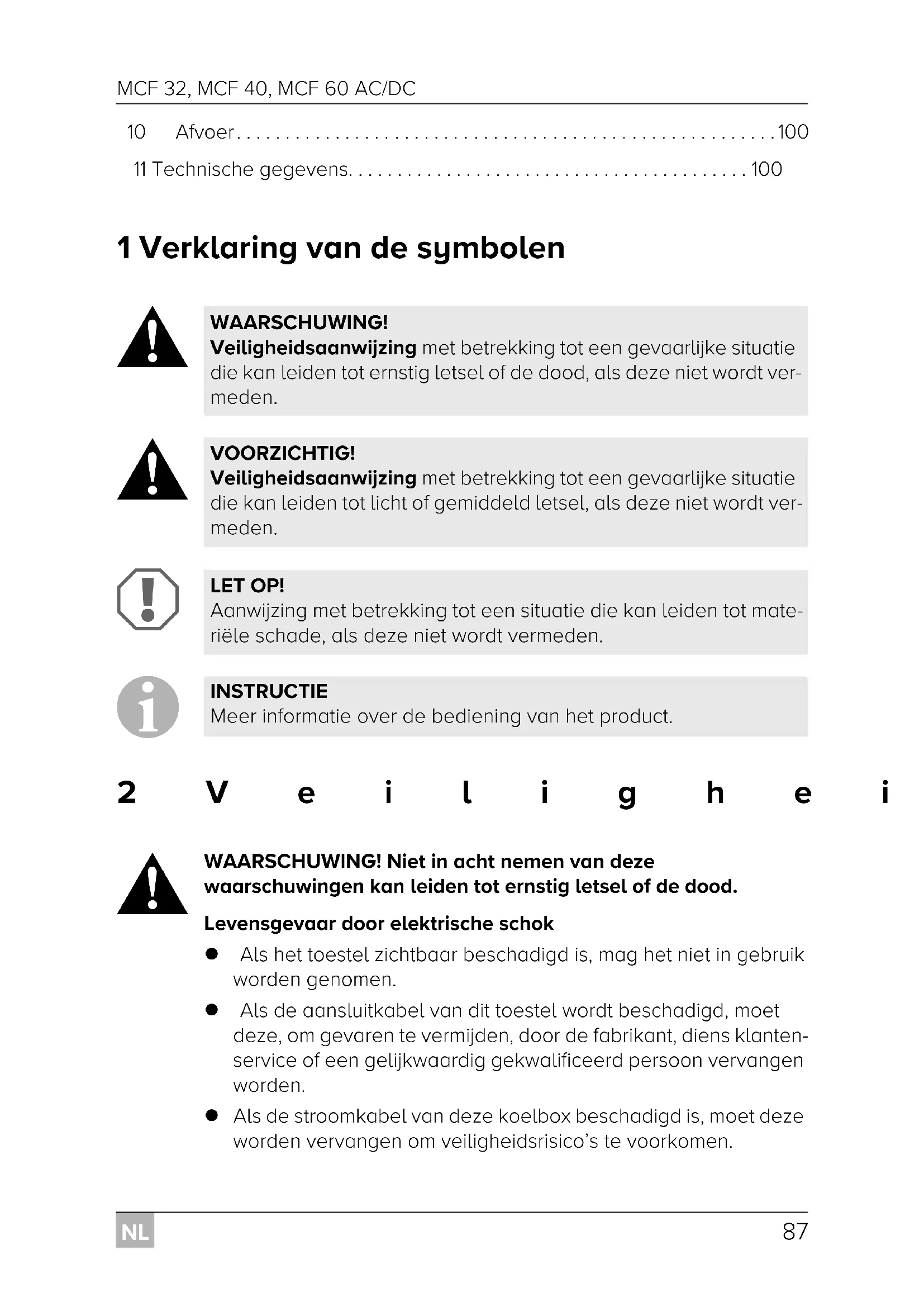

• Lees deze handleiding voor de ingebruikname zorgvuldig door en bewaar deze. Geef de handleiding bij doorgeven van het toestel door aan de gebruiker. De fabrikant kan niet aansprakelijk worden gesteld voor schade die door gebruik tegen de voorschriften in of door verkeerde bediening wordt veroorzaakt. Inhoudsopgave 1 Verklaring van de symbolen p. 87
• 2 Veiligheidsinstructies p. 87
• 3 Omvang van de levering p. 90
• 4 Gebruik volgens de voorschriften p. 91
• 5 Beschrijving van de werking p. 91

6.1 Voor het eerste gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93

6.6 Vergrendel het deksel van het koelapparaat . . . . . . . . . . . . . . .97

6.9 De binnenverlichting gebruiken (alleen MCF60). . . . . . . . . . . . .97

2Veiligheidsinstructies

WAARSCHUWING! Niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood. Levensgevaar door elektrische schok Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen. Als de aansluitkabel van dit toestel wordt beschadigd, moet deze, om gevaren te vermijden, door de fabrikant, diens klanten- service of een gelijkwaardig gekwalificeerd persoon vervangen worden. Als de stroomkabel van deze koelbox beschadigd is, moet deze worden vervangen om veiligheidsrisico’s te voorkomen. WAARSCHUWING! Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot ernstig letsel of de dood, als deze niet wordt ver- meden. VOORZICHTIG! Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot licht of gemiddeld letsel, als deze niet wordt ver- meden. LET OP! Aanwijzing met betrekking tot een situatie die kan leiden tot mate- riële schade, als deze niet wordt vermeden. INSTRUCTIE Meer informatie over de bediening van het product. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 87 Donnerstag, 13. Februar 2020 3:51 15NL Veiligheidsinstructies MCF 32, MCF 40, MCF 60 AC/DC

Reparaties aan dit toestel mogen uitsluitend door vakmonteurs uitgevoerd worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan. Brandgevaar Voorkom bij het positioneren van het apparaat het blijven han- gen of beschadigd raken van de voedingskabel. Plaats geen beweeglijke, meervoudige stopcontacten of derge- lijke voedingseenheden aan de achterkant van het apparaat. Gevaar voor de gezondheid Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en kennis gebruikt wor- den, als ze worden begeleid of hun is uitgelegd hoe ze het toe- stel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd. Kinderen van 3 tot 8 jaar mogen koelapparaten laden en ontla- den. Explosiegevaar Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in het toestel.

VOORZICHTIG! Niet in acht nemen van deze voorzichtigheids- aanwijzingen kan leiden tot licht of gemiddeld letsel. Levensgevaar door elektrische schok Let er voor de ingebruikneming op dat de voedingskabel en de stekker droog zijn. Scheid het toestel van het net – voor iedere reiniging en ieder onderhoud – na elk gebruik Gevaar voor de gezondheid Controleer of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koe- len. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 88 Donnerstag, 13. Februar 2020 3:51 15NL

Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen. Langdurig openen van het koeltoestel kan leiden tot een aan- zienlijke temperatuurstijging in de compartimenten van het toe- stel. Reinig oppervlakken die in contact komen met voedsel en aftap- systemen regelmatig. Sla rauw vlees en vis op in geschikte containers in het apparaat, zodat ze niet met andere levensmiddelen in contact komen of erop druppelen. Als het apparaat langdurig leeg blijft: – Schakel het apparaat uit. – Ontdooi het apparaat. – Reinig het apparaat en droog het af. – Laat de deur open om schimmelvorming in het apparaat te voorkomen.

LET OP! Gevaar voor beschadiging Vergelijk de spanning op het typeplaatje met de voorhanden energievoorziening. Sluit het toestel alleen als volgt aan: – met de DC-aansluitkabel aan een DC-stopcontact in het voer- tuig – of met de AC-aansluitkabel op het wisselstroomnet Trek de stekker nooit aan de aansluitkabel uit het stopcontact. Als het koeltoestel aan de DC-contactdoos is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu af voor u een snellader aansluit. Als het koeltoestel aan de DC-contactdoos is aangesloten: Verbreek de verbinding of schakel het koeltoestel uit, als u de motor uitschakelt. Anders kan de accu worden ontladen. Het koeltoestel is niet geschikt voor het transport van bijtende of oplosmiddelhoudende stoffen. Deze koeltoestel bevat in de isolering brandbaar cyclopentaan. De gassen in het isoleringsmateriaal vereisen een bijzonder afvoerproces. Voer het apparaat aan het einde van zijn levens- duur af volgens de voorschriften. Gebruik geen elektrische toestellen binnen de koeltoestel, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 89 Donnerstag, 13. Februar 2020 3:51 15NL Omvang van de levering MCF 32, MCF 40, MCF 60 AC/DC

Zet het toestel niet in de buurt van open vlammen of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.). Gevaar voor oververhitting! Zorg er altijd voor dat er rond het koeltoestel minimaal 50 mm ventilatie is. Houd het ventilatiebereik vrij van objecten die de luchtstroom rond de koelcomponenten kunnen hinderen. Plaats het koeltoestel niet in gesloten ruimtes of bereiken met minimale luchtstroming. Let erop dat de ventilatiesleuven niet worden afgedekt. Doe geen vloeistoffen of ijs in het binnenreservoir. Dompel het toestel nooit onder water. Bescherm het toestel en de kabels tegen hitte en vocht. 3 Omvang van de levering Aantal Beschrijving 1 Compressorkoelbox 1 Gelijkstroomaansluitkabel 1 Wisselstroomaansluitkabel 1 Gebruiksaanwijzing FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 90 Donnerstag, 13. Februar 2020 3:51 15NL

4 Gebruik volgens de voorschriften De compressorkoelbox is geschikt voor het koelen en invriezen van levens- middelen. De compressorkoelbox is geschikt voor gebruik op boten. De compressorkoelbox is ontworpen voor gebruik met een gelijkstroomcon- tactdoos van een voertuig, boot of caravan of voor gebruik met een wissel- stroomnet. Het koelapparaat is geschikt voor gebruik op campingen. Het toestel mag niet aan regen worden blootgesteld. 5 Beschrijving van de werking Het koelapparaat kan waren afkoelen, koel houden en invriezen. De koeling gebeurt door een onderhoudsarme koelkring met compressor. De schuimisolatie en de compacte compressor zorgen voor een optimale koe- ling. Het koelapparaat is geschikt voor mobiel gebruik. Bij gebruik op boten kan het koelapparaat worden blootgesteld aan een per- manente helling van 30°.

Drietraps accubewaker ter bescherming van de voertuigaccu schakelt automatisch uit bij een lage accuspanning Display met temperatuurmeter Temperatuurinstelling: Met twee toetsen in stappen van 1 °C (en stappen van 2 °F) FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 91 Donnerstag, 13. Februar 2020 3:51 15NL Beschrijving van de werking MCF 32, MCF 40, MCF 60 AC/DC

Dekselvergrendeling: afb. 1 1, pagina 3 Bedieningspaneel (afb. 2, pagina 3) Onder- deel Beschrijving Toelichting 1ON OFF Schakelt het koelapparaat in of uit als de toets één tot twee seconden wordt ingedrukt 2 POWER Statusindicatie Led brandt groen: compressor is aan Led brandt oranje: compressor is uit Led knippert oranje: display wordt bij lage accuspanning automa- tisch uitgeschakeld 3 ERROR Led knippert rood: koelapparaat is ingescha- keld maar niet klaar voor gebruik 4 SET Selecteert de invoermodus – temperatuurinstelling: – indicatie in Celsius of Fahrenheit – instelling accubewaker 5 – Display, toont de waarden 6 „+” Een keer tikken om de waarde te verhogen 7 „–” Een keer tikken om de waarde te verlagen 8 Alleen MCF60: indien weergegeven, de binnen- verlichting is ingeschakeld. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 92 Donnerstag, 13. Februar 2020 3:51 15NL

6.1 Voor het eerste gebruik

Temperatuureenheden selecteren U kunt voor de temperatuurindicatie kiezen tussen Celsius en Fahrenheit. Ga als volgt te werk: ➤ Schakel het koelapparaat in. ➤ Druk twee keer op de toets „SET”. ➤ Selecteer Celsius of Fahrenheit met de toetsen „+” en „–”. ✓ Het display geeft voor enkele seconden de ingestelde temperatuureen- heid weer. Het display knippert een paar keer, voordat de indicatie van de actuele temperatuur weer verschijnt. Onder- deel Beschrijving1Wisselstroomaansluiting2 Zekeringhouder3 Deksel wisselstroomaansluiting4 Deksel gelijkstroomaansluiting5 Gelijkstroomaansluiting INSTRUCTIE Voordat u het nieuwe koelapparaat in gebruik neemt, moet u deze om hygiënische redenen vanbinnen en vanbuiten reinigen met een vochtige doek (zie ook het hoofdstuk „Reiniging en onder- houd” op pagina 98). FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 93 Donnerstag, 13. Februar 2020 3:51 15NL Bediening MCF 32, MCF 40, MCF 60 AC/DC

Kies een goed geventileerde en tegen zonnestralen beschermde plaats. Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt. Open het koeltoestel niet vaker dan nodig. Laat het koeltoestel niet langer open dan nodig is. Ontdooi het koelapparaat zodra er zich een ijslaag gevormd heeft. Voorkom onnodig lage temperaturen.

6.3 Koelapparaat aansluiten

Het koelapparaat kan gebruikt worden met gelijkstroom- of wisselstroom- spanning.

Om veiligheidsredenen is het koelapparaat uitgerust met een elektronisch systeem dat beschermt tegen verkeerd polen. Dit beschermt het koelappa- raat tegen kortsluiting na aansluiting op een accu. ➤ Steek de gelijkstroomaansluitkabel in de gelijkstroomaansluiting, en sluit deze aan op het gelijkstroomcontactdoos of … ➤ …steek de wisselstroomaansluitkabel in de wisselstroomaansluiting en sluit deze aan op het wisselstroomnet. ➤ Sluit de deksels van de niet gebruikte aansluitingen om per ongeluk aan- raken te voorkomen. Dit voorkomt bovendien dat stof, water en vuil de aansluitingen binnendringt.

6.4 Accubewaker gebruiken

Het koelapparaat is uitgerust met een meertraps accubewaker, die uw voertuigaccu bij de aansluiting op gelijkstroomvoeding beschermt tegen te diepontlading. LET OP! Gevaar voor beschadiging! Ontkoppel het koelapparaat en andere verbruikers van de voer- tuigaccu, alvorens de accu op een snellader aan te sluiten. Overspanning kan de elektronica van het koelapparaat beschadigen. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 94 Donnerstag, 13. Februar 2020 3:51 15NL

Als het koelapparaat bij uitgeschakeld contact in het voertuig wordt gebruikt, wordt het koelapparaat automatisch uitgeschakeld zodra de voedingsspan- ning tot onder een ingestelde waarde daalt. Het koelapparaat wordt weer ingeschakeld zodra door oplading van de voertuigaccu de herinschakelspan- ning is bereikt.

In de stand „HIGH” reageert de accubewaker sneller dan in de standen „LOW” en „MED” (zie volgende tabel). Ga als volgt te werk: om de accubewakermodus te selecteren: ➤ Schakel het koelapparaat in. ➤ Druk drie keer op de toets „SET”. ➤ Stel met de toetsen „+” en „–” de accubewakermodus in. ✓ Het display geeft voor enkele seconden de ingestelde modus weer. Het display knippert een paar keer, voordat de indicatie van de actuele tem- peratuur weer verschijnt.

LET OP! Gevaar voor beschadiging! Als de accu wordt uitgeschakeld door de accubewaker, wordt de voertuigaccu niet meer volledig opgeladen. Voorkom herhaalde- lijk starten of inschakelen van stroomverbruikers zonder langere laadfasen. Zorg ervoor dat de voertuigaccu weer wordt opgela- den. Accubewakermodus LOW MED HIGH Uitschakelspanning bij 12 V

10.1 V 11.4 V 11.8 V

Herinschakelspanning bij 12 V

11.1 V 12.2 V 12.6 V

Uitschakelspanning bij 24 V

21.5 V 24.1 V 24.6 V

Herinschakelspanning bij 24 V

23.0 V 25.3 V 26.2 V

INSTRUCTIE Als het koelapparaat wordt gevoed door de voertuigaccu, kiest dan de accubewakermodus „HIGH”. Als het koelapparaat is aan- gesloten op een voedingsaccu, is de accubewakermodus „LOW” voldoende. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 95 Donnerstag, 13. Februar 2020 3:51 15NL Bediening MCF 32, MCF 40, MCF 60 AC/DC

6.5 Koelapparaat gebruiken

➤ Plaats het koelapparaat op een vaste ondergrond.

➤ Sluit het koelapparaat aan, zie hoofdstuk „Koelapparaat aansluiten” op pagina 94.

➤ Druk tussen en een twee seconden op de toets „ON/OFF”. ✓ De led „POWER” gaat branden. ✓ Het display wordt ingeschakeld en geeft de actuele koeltemperatuur weer.

✓ Het koelapparaat start met het koelen van de binnenruimte.

LET OP! Gevaar voor oververhitting! Zorg er altijd voor dat er voldoende ventilatie is zodat de tijdens gebruik gegenereerde warmte kan ontsnappen. Let erop dat de ventilatiesleuven niet worden afgedekt. Zorg ervoor dat het koe- lapparaat op voldoende afstand tot muren en andere voorwerpen staat, zodat de lucht kan circuleren. INSTRUCTIE Plaats het koelapparaat op de weergegeven wijze (afb. 1, pagina 3). Als u het koelapparaat in een andere positie gebruik, kan het beschadigen. LET OP! Gevaar door te lage temperatuur! Zorg ervoor dat er zich alleen voorwerpen of waren in het koelap- paraat bevinden die op de gekozen temperatuur gekoeld mogen worden. INSTRUCTIE De weergegeven temperatuur is de temperatuur in het midden van de binnenruimte. De temperatuur op andere plekken kan van deze temperatuur afwijken. INSTRUCTIE Bij gebruik met de accu wordt het display automatisch uitgescha- keld, als de accuspanning laag is. De led „POWER” knippert oranje. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 96 Donnerstag, 13. Februar 2020 3:51 15NL

6.6 Vergrendel het deksel van het koelapparaat

➤ Breng de vergrendeling omhoog (afb. 1 1, pagina 3) en sluit het deksel. ➤ Ontgrendel het slot. ✓ Het slot klikt hoorbaar vast en vergrendelt het deksel van het koelappa- raat.

6.7 Temperatuur instellen

➤ Druk één keer op de toets „SET”. ➤ Selecteert met de toetsen „+” en „–” de koeltemperatuur. ✓ De koeltemperatuur verschijnt enkele seconden op het display. Het dis- play knippert meerdere keren. Daarna verschijnt de actuele temperatuur weer.

6.8 Koelapparaat uitschakelen

➤ Maak het koelapparaat leeg. ➤ Schakel het koelapparaat uit. ➤ Trek de verbindingskabel eruit. Als u het koelapparaat gedurende langere tijd niet wilt gebruiken: ➤ Laat de deksel licht geopend. Dit voorkomt geurvorming.

6.9 De binnenverlichting gebruiken (alleen MCF60)

➤ Controleer of de feitelijke temperatuur op het display wordt weergegeven. ➤ Druk op de toets „–” om de binnenverlichting in te schakelen. ➤ Druk nog een keer op de toets „–” om de binnenverlichting uit te schake- len. ✓ De zwarte punt (afb. 2 8, pagina 3) in linkerbovenhoek van het display geeft aan of de binnenverlichting uit- of ingeschakeld is.

6.10 Koelapparaat ontdooien

Vocht kan vorst op de verdamper of in de binnenruimte van het koelapparaat vormen. Daardoor wordt het koelvermogen verminderd. Ontdooi het koelap- paraat op tijd om dit te voorkomen.

Ga als volgt te werk om het koelapparaat te ontdooien: ➤ Neem de inhoud uit het koelapparaat. ➤ Bewaar deze eventueel in een ander koelapparaat om ze koud te houden. ➤ Schakel het koelapparaat uit. ➤ Laat het deksel geopend. ➤ Wis het dooiwater weg.

6.11 Zekering vervangen

➤ Vervang de zekering (8 A 32 V) op de weergegeven wijze (afb. 4, pagina 4). 7 Reiniging en onderhoud

➤ Reinig het toestel van binnen en buiten af en toe met een vochtige doek. ➤ Zorg ervoor dat de ventilatieopeningen van het toestel vrij zijn van stof en verontreinigingen, zodat de bij het gebruik ontstane warmte kan worden afgevoerd en het toestel niet beschadigd raakt. LET OP! Gevaar voor beschadiging! Gebruik nooit harde of scherpe voorwerpen om ijs te verwijderen of om vastgevroren objecten los te maken. LET OP! Gevaar voor beschadiging! Reinig het koeltoestel nooit onder stromend water of in afwaswater. Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou kunnen raken. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 98 Donnerstag, 13. Februar 2020 3:51 15NL

8 Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (zie dometic.com/dealer) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende docu- menten mee te sturen: een kopie van de factuur met datum van aankoop, reden van de klacht of een beschrijving van de storing. 9 Verhelpen van storingen Storing Mogelijke oorzaak Voorstel tot oplossing Het koelapparaat werk niet, led „POWER” brandt niet. Er bestaat geen span- ning op de gelijkstroom- contactdoos In uw voertuig. In de meeste voertuigen moet de contact- schakelaar ingeschakeld zijn om de gelijkstroomcontactdoos van spanning te voorzien. Het koelapparaat koelt niet (stekker is ingesto- ken, led „POWER” brandt). Compressor defect. Dit kan alleen door een geautoriseerd servicebedrijf worden gerepareerd. Het koelapparaat koelt niet (stekker is ingesto- ken, led „POWER” knip- pert oranje, display is uitgeschakeld). Spanning van voertuig- accu is laag. Controleer de voertuigaccu en laad hem indien nodig. Bij het gebruik aan de gelijkstroomcontact- doos: Het contact is aan, het koelapparaat werkt niet en de led „POWER” brandt niet. De gelijkstroomcontact- doos is vuil. Dit heeft een slecht elektrisch contact tot gevolg. Als de stekker van uw koelapparaat heel warm wordt in de gelijkstroomcontact- doos, moet ofwel de gelijkstroomcontact- doos worden gereinigd of is de stekker niet correct gemonteerd. De zekering van de gelijkstroom-stekker is doorgebrand. Veel van de zekering (8 A) in de gelijkstroomstekker, zie hoofdstuk „Zeke- ring vervangen” op pagina 98. De voertuigzekering is doorgebrand. Vervang de zekering van de gelijkstroom- contactdoos in het voertuig (meestal 15 A). Zie de bedieningshandleiding van uw voertuig. FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 99 Donnerstag, 13. Februar 2020 3:51 15NL Afvoer MCF 32, MCF 40, MCF 60 AC/DC

10 Afvoer ➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betref- fende afvoervoorschriften. 11 Technische gegevens Op het display ver-schijnt een foutmelding (bijv. „Err1”) en het koelapparaat koelt niet.Het koelapparaat is uit-geschakeld vanwege hun een interne storing.Deze kan alleen worden gerepareerd door een geautoriseerd reparatiecentrum.MCF32 AC/DC MCF40 AC/DC MCF60 AC/DCAansluitspanning: 12/24 Vg 100 – 240 Vw, 50/60 Hz Opgenomen vermogen: 4 A (12 Vg) 6 A (12 Vg) 2A (24Vg) 3 A (24 Vg) 1,0 – 0,4 A (100 – 240 Vw) Koelvermogen: +10 °C tot –10 °C(+50 °F tot +14 °F)Categorie: Categorie 1(ijskast met één of meerdere opslagcompartimenten voor verse levensmiddelen) Bruto-inhoud: 32,5 l 40 l 60 l Nuttige capaciteit: 31,0 l 38 l 58 l Energie-efficiëntieklasse: A+ Energieverbruik: 83 kWh/jaar 102 kWh/jaar 98 kWh/jaar Klimaatklasse: NOmgevingstemperatuur: +16 °C tot +32 °C Storing Mogelijke oorzaak Voorstel tot oplossing FR34-FR40-FR60_MCF32-MCF40-MCF60_OPM_EMEA16.book Seite 100 Donnerstag, 13. Februar 2020 3:51 15NL

De koelkring bevat R134a. Bevat gefluoreerde broeikasgassen Hermetisch afgesloten apparatuur Geluidsemissie: 49 dB(A)Koudemiddelhoeveel-heid:40 g 42 g 58 g

-equivalent: 0,057 t 0,060 t 0,083 tAardopwarmings-vermogen (GWP): Afmetingen (l x b x h): 584 x 365 x 407 mm584 x 365 x 446 mm680 x 440 x 470 mmGewicht: 11,4 kg 11,5 kg 18,4 kgKeurmerk/certificaten: INSTRUCTIE Als de omgevingstemperatuur boven +32 °C (+90 °F) is, kan de minimumtemperatuur niet worden bereikt. MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC
