IHPC 9.5 AM X - Afzuigkap INDESIT - Gratis gebruiksaanwijzing en handleiding

Merk	Indesit
Model	IHPC 9.5 AM X
Producttype	Decorative afzuigkap 90 cm, converteerbaar (afzuigend/filterend)
Hoogte	59 - 76,5 cm (afhankelijk van configuratie)
Breedte	90 cm
Diepte	40 cm
Diameter afvoerleiding	15, 12,5 of 12 cm afhankelijk van configuratie
Voeding	220-240 V ~ 50 Hz
Aantal snelheden	3 snelheden + stop
Verlichting	2 x halogeen G4, 12 V, 20 W max
Vetfilters	Metalen wasbare filters (maandelijks)
Koolstoffilter	Rond filter (vervangen elke 4 maanden, indien filterende versie)
Minimale veiligheidsafstand (elektrisch koken)	55 cm
Minimale veiligheidsafstand (gaskoken)	65 cm (of volgens instructies van het fornuis)
Bediening	Mechanische schakelaars (stop, snelheid 1, 2, 3 + verlichting)
Geluidsniveau	Gegevens niet gespecificeerd in de handleiding (raadpleeg het typeplaatje)
Elektrische aansluiting	Bereikbaar stopcontact na installatie of omnipolaire schakelaar
Geschatte nettogewicht	15 kg (schatting)
Garantie	Fabrieksgarantie (zie voorwaarden)

Veelgestelde vragen - IHPC 9.5 AM X INDESIT

Hoe installeer ik de Indesit IHPC 9.5 AM X afzuigkap?

Voordat u begint met installeren, koppelt u het apparaat los van het stroomnet. Houd de minimale afstanden aan: 55 cm voor een elektrisch fornuis, 65 cm voor een gasfornuis. Volg de meegeleverde installatiegids, gebruik de bij het muurtype passende schroeven en pluggen. Bevestig de afzuigkap stevig en sluit het afvoerkanaal aan (indien afzuigende versie) met een geschikte diameter (15, 12,5 of 12 cm). Voor de filterende versie installeert u het actieve koolfilterkit.

Hoe maak ik de afzuigkap en de filters schoon?

Koppel de afzuigkap los van het stroomnet. Reinig de buiten- en binnenkant met een vochtige doek en een neutraal vloeibaar schoonmaakmiddel. Gebruik nooit schurende producten of alcohol. De metalen vetfilters kunnen met de hand of in de vaatwasser worden gewassen (kort programma, lage temperatuur) minstens eenmaal per maand. Koolstoffilters worden elke 4 maanden vervangen (ze kunnen niet worden gereinigd).

Hoe vervang ik de lamp van de afzuigkap?

Koppel het apparaat los. Zorg dat de lamp koud is. Open de lampenkap met een kleine platte schroevendraaier. Vervang de lamp door een halogeenlamp G4, 12 V, 20 W max (geschikt voor open verlichtingssystemen). Raak de lamp niet aan met uw vingers. Sluit de lampenkap door deze vast te klikken.

Waarom werkt mijn afzuigkap niet?

Controleer eerst de stroomvoorziening (stroomuitval, aardlekschakelaar). Zorg ervoor dat er een snelheid is geselecteerd (schakelaars T2-T4). Als de afzuigkap tijdens gebruik uitschakelt, controleer dan de differentieelschakelaar. Als niets werkt, haal dan de stekker 5 seconden uit het stopcontact en steek hem er weer in. Neem contact op met de klantenservice als het probleem aanhoudt.

Hoe kan ik het geluid van de afzuigkap verminderen?

Gebruik de laagste snelheid tijdens het koken en schakel alleen naar hogere snelheden bij veel stoom of rook. Zorg ervoor dat het afvoerkanaal voldoende diameter heeft (15 cm aanbevolen) en vermijd te veel bochten. Een kleiner kanaal verhoogt het geluid.

Kan de afzuigkap in filterende versie worden gebruikt?

Ja, de afzuigkap is converteerbaar. Voor gebruik in filterende versie moet u een actieve koolfilterkit installeren (niet altijd meegeleverd). Controleer in de eerste pagina's van de handleiding of de kit is inbegrepen of apart moet worden aangeschaft. De afgezogen lucht wordt ontvet en ontgeurd voordat deze terug de ruimte in wordt gevoerd.

Wat is de veiligheidsafstand tussen de afzuigkap en het fornuis?

De minimale afstand tussen de kookplaat (ondersteuning van pannen) en het laagste punt van de afzuigkap is 55 cm voor een elektrisch fornuis en 65 cm voor een gasfornuis of combinatie. Als de fabrikant van het gasfornuis een grotere afstand specificeert, houdt u die aan.

Hoe onderhoud ik het koolstoffilter?

Het koolstoffilter kan niet worden gereinigd. Het moet na maximaal 4 maanden gebruik worden vervangen, of eerder als de geur aanhoudt. Om het te demonteren, draait u het tegen de klok in. Om het te installeren, draait u het met de klok mee. Zorg ervoor dat het vetfilter schoon is voordat u het koolstoffilter vervangt.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, gebruik de afzuigkap nooit zonder correct gemonteerde rooster en vetfilters. Dit veroorzaakt brandgevaar en kan de motor beschadigen. De metalen filters moeten regelmatig worden gereinigd om ophoping van vet te voorkomen.

Wat moet ik doen als de afzuigkap slecht zuigt?

Controleer of u een voldoende hoge snelheid hebt geselecteerd. Zorg ervoor dat de ruimte goed geventileerd is (luchtinlaat nodig). Als de afzuigkap in filterende versie is, is het koolstoffilter mogelijk verzadigd (vervangen). Als in afzuigende versie, controleer of het afvoerkanaal niet verstopt is en of de diameter geschikt is.

GEBRUIKSAANWIJZING IHPC 9.5 AM X INDESIT

Gebruiksaanwijzingen

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

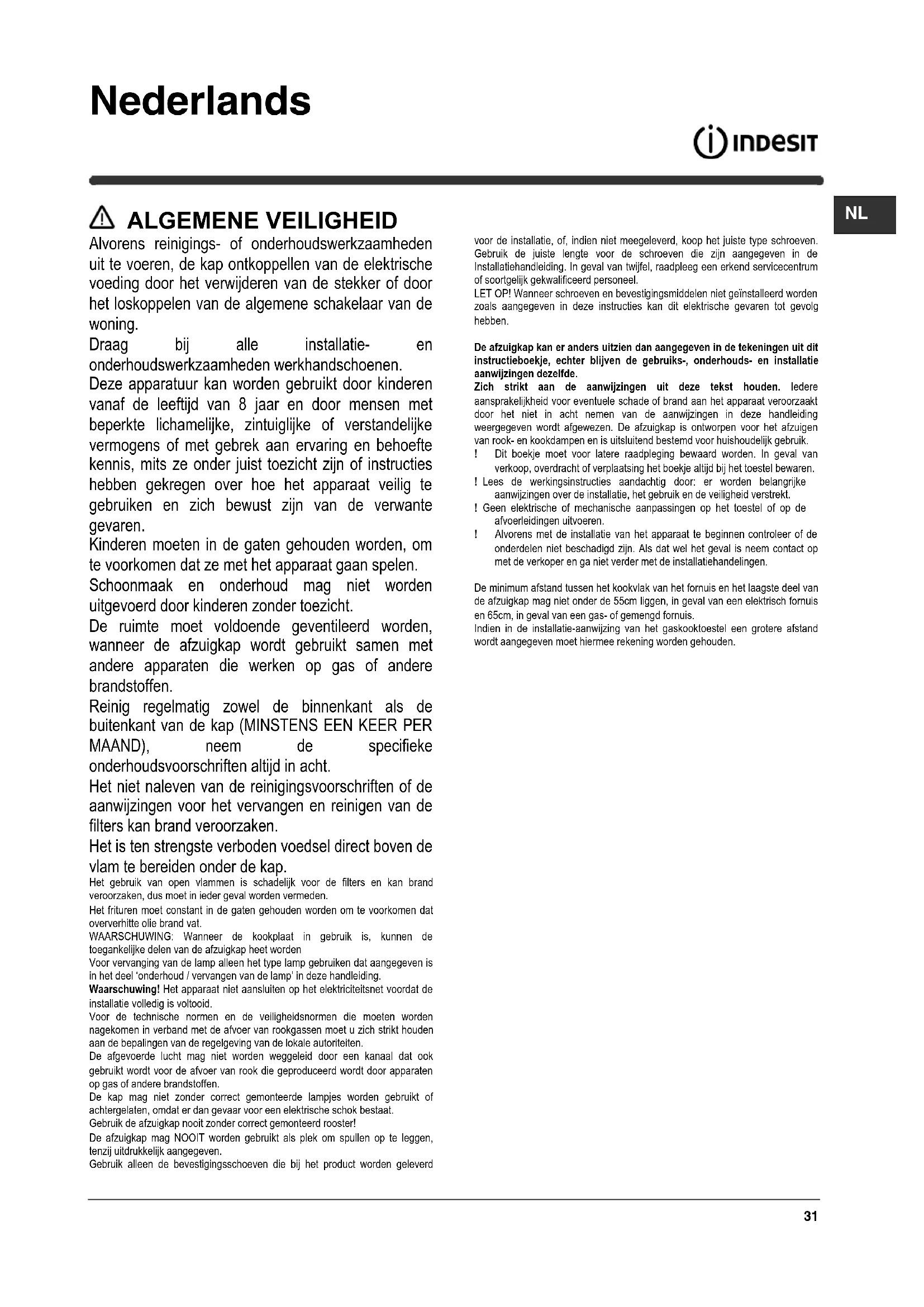

ALGEMENE VEILIGHEID

Voordat u reinigings- of onderhoudswerkzaamheden uitvoert, moet u de kap loskoppelen van de elektrische voeding door de stekker te verwijderen of door de algemene schakelaar van de woning los te koppelen.

Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

Deze apparatuur kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of met gebrek aan ervaring en kennis, mits ze onder goed toezicht staan of instructies hebben gekregen over hoe het apparaat veilig te gebruiken en zich bewust zijn van de gevaren.

Kinderen moeten in de gaten gehouden worden om te voorkomen dat ze met het apparaat gaan spelen.

Schoonmaak en onderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.

De ruimte moet voldoende geventileerd worden wanneer de afzuigkap wordt gebruikt samen met andere apparaten die werken op gas of andere brandstoffen.

Reinig regelmatig zowel de binnenkant als de buitenkant van de kap (minstens één keer per maand) en neem de specifieke onderhoudsvoorschriften altijd in acht.

Het niet naleven van de reinigingsvoorschriften of de aanwijzingen voor het vervangen en reinigen van de filters kan brand veroorzaken.

Het is ten strengste verboden om voedsel direct boven de vlam te bereiden onder de kap.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, dus moet dit in ieder geval worden vermeden.

Het frituren moet constant in de gaten gehouden worden om te voorkomen dat oververhitte olie vlam vat.

WAARSCHUWING: Wanneer de kookplaat in gebruik is, kunnen de toegankelijke delen van de afzuigkap heet worden.

Voor het vervangen van de lamp alleen het type lamp gebruiken dat aangegeven is in het deel 'onderhoud / vervangen van de lamp' in deze handleiding.

Waarschuwing! Het apparaat niet aansluiten op het elektriciteitsnet voordat de installatie volledig is voltooid.

Voor de technische normen en de veiligheidsnormen die nagekomen moeten worden in verband met de afvoer van rookgassen, moet u zich strikt houden aan de bepalingen van de regelgeving van de lokale autoriteiten.

De afgevoerde lucht mag niet worden weggeleid door een kanaal dat ook gebruikt wordt voor de afvoer van rook die geproduceerd wordt door apparaten op gas of andere brandstoffen.

De kap mag niet zonder correct gemonteerde lampjes worden gebruikt of achtergelaten, omdat er dan gevaar voor een elektrische schok bestaat.

Gebruik de afzuigkap nooit zonder correct gemonteerd rooster!

De afzuigkap mag NOOIT worden gebruikt als plek om spullen op te leggen, tenzij uitdrukkelijk aangegeven.

Gebruik alleen de bevestigingsschroeven die bij het product worden geleverd.

Voor het design, indien niet meegeleverd, koop het juiste type schroeven. Gebruik de juiste lengte voor de schroeven die zijn aangegeven in de installatiehandleiding. In geval van twijfel, raadpleeg een erkend servicecentrum of soortgelijk gekwalificeerd personeel.

LET OP! Wanneer schroeven en bevestigingsmiddelen niet geïnstalleerd worden zoals aangegeven in deze instructies, kan dit elektrische gevaren tot gevolg hebben.

De afzuigkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, maar de gebruiks-, onderhouds- en installatie-aanwijzingen blijven dezelfde.

Houd u strikt aan de aanwijzingen uit deze tekst. Iedere aansprakelijkheid voor eventuele schade of brand aan het apparaat, veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding, wordt afgewezen. De afzuigkap is ontworpen voor het afzuigen van rook- en kookdampen en is uitsluitend bestemd voor huishoudelijk gebruik.

! Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing, het boekje altijd bij het toestel bewaren.

! Lees de werkingsinstructies aandachtig door: er worden belangrijke aanwijzingen over de installatie, het gebruik en de veiligheid verstrekt.

! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.

! Alvorens met de installatie van het apparaat te beginnen, controleer of de onderdelen niet beschadigd zijn. Als dat wel het geval is, neem contact op met de verkoper en ga niet verder met de installatiehandelingen.

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder 55 cm liggen, in geval van een elektrisch fornuis, en 65 cm, in geval van een gas- of mengfornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven, moet hiermee rekening worden gehouden.

De netspanning moet overeenkomen met de spanning vermeld op het etiket met eigenschappen, te vinden aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften, op een, ook na de installatie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installatie, niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatienormen.

Attentie! Alvorens de afzuigkap weer aan het voedingsnet aan te sluiten, controleer eerst of deze goed werkt; controleer daarom altijd of de voedingskabel goed is aangesloten.

Vervanging van de voeding

Attentie! De voedingskabel moet door de bevoegde technische assistentiedienst worden vervangen om ieder risico te voorkomen.

LUCHTAFVOER

(afzuigend apparaat)

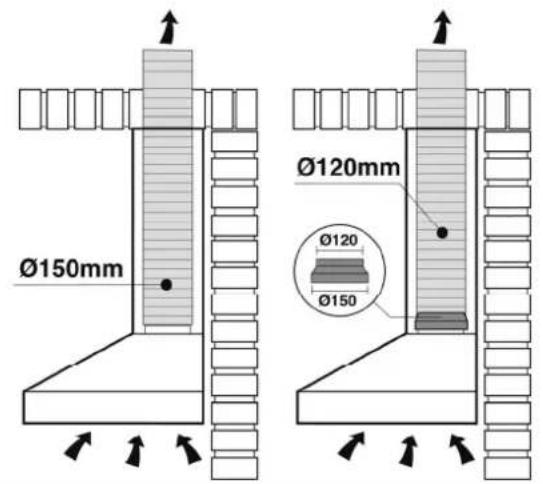

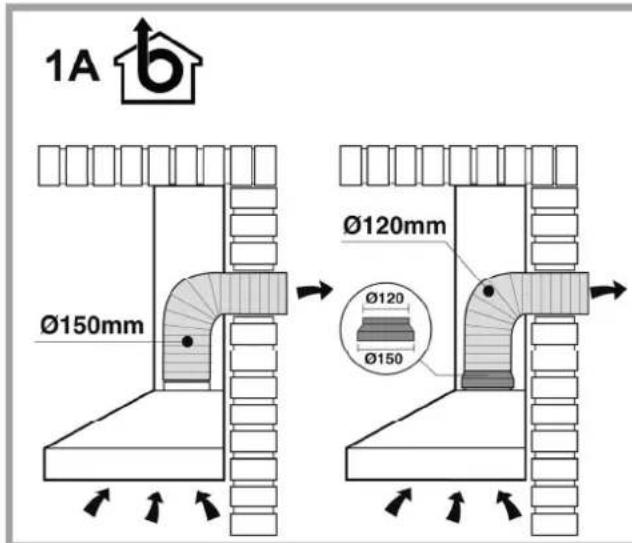

Verbind de afzuigkap aan wandafvoerpijpen en afvoeropeningen met dezelfde diameter als de luchtuitgang (verbindingsflens). Het gebruik van wandafvoerpijpen of afvoeropeningen met een kleinere diameter zal leiden tot een vermogensverlies en een sterke toename van het bedrijfsgeluid. Iedere aansprakelijkheid hiervoor wordt afgewezen.

! De lengte van het afvoerkanaal moet zo kort mogelijk zijn. ! Gebruik zo min mogelijk bochten (maximaal toegestane hoek: 90°). ! Vermijd grote verschillen in doorsnede. Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften niet in acht worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

Uw afzuigkap is ingesteld om als afzuigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende

TOEBEHOREN SET gemonteerd te worden.

Controleer op de eerste pagina's van deze handleiding of de

TOEBEHOREN SET wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd wordt, kan, in enkele gevallen, het

extra actieve koolstoffilter reeds op de kap gemonteerd zijn.

De inlichtingen om de kap van afzuigend apparaat in filterend apparaat om

te zetten zijn in deze handleiding te vinden.

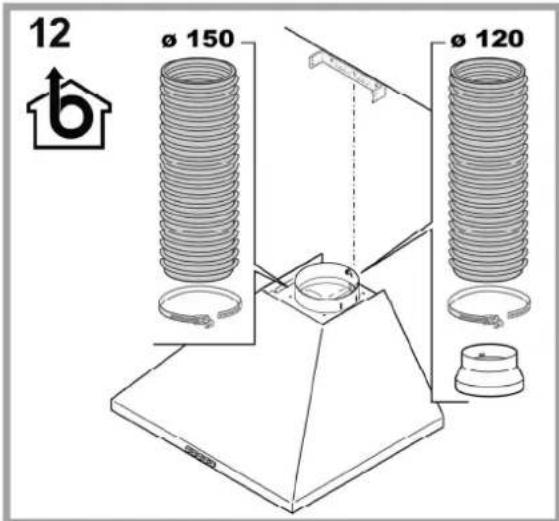

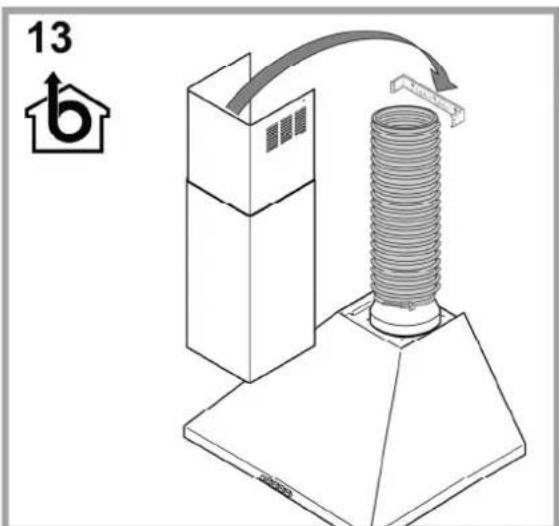

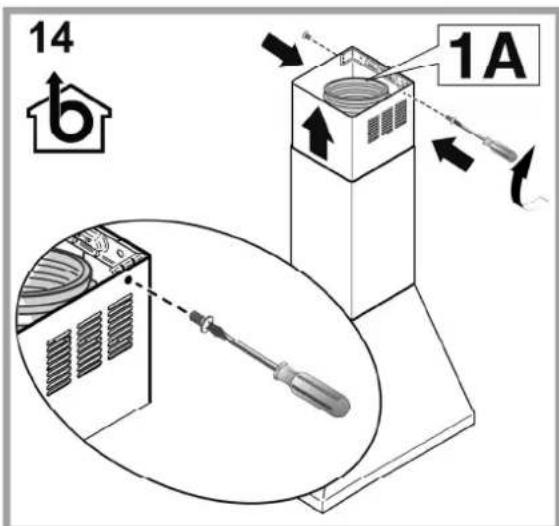

Uitvoering als afzuigend apparaat

De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp wordt hierbij niet geleverd en moet apart aangekocht worden.

De diameter van de afvoerpijp moet even groot zijn als die van de verbindingsring.

Noot: Als de afzuigkap reeds is voorzien van een koolstoffilter, dan moet u dit verwijderen.

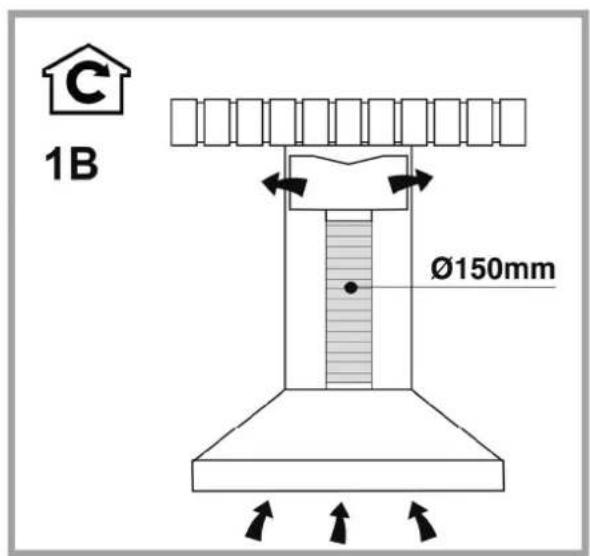

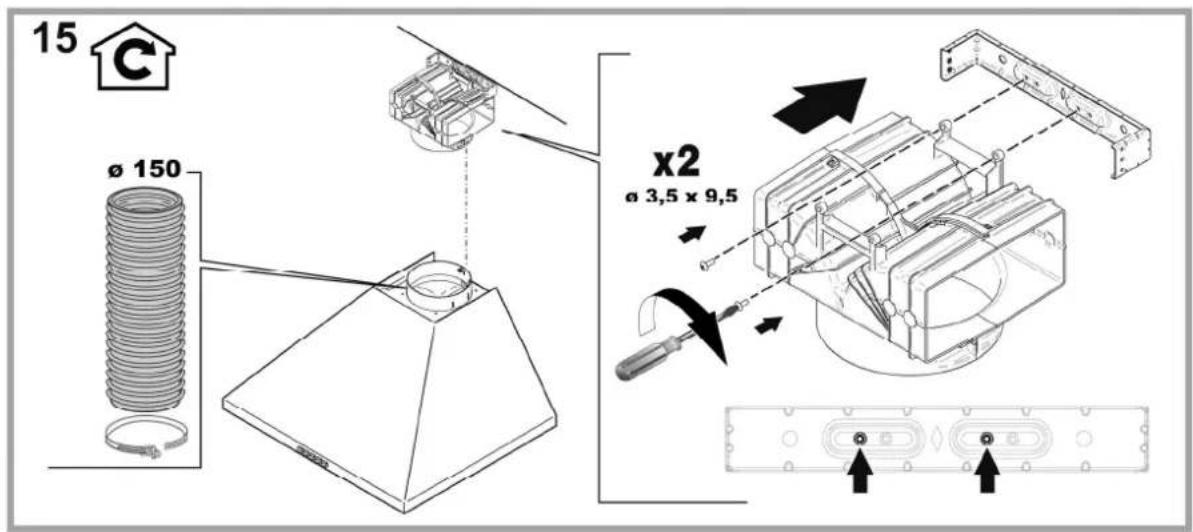

Filtrerende versie

De opgenomen lucht wordt ontvet en gefilterd voordat het weer wordt teruggevoerd in het vertrek.

Om de kap in deze uitvoering te gebruiken, dient een extra actief koolstoffiltersysteem te worden toegevoegd.

BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

T1

T2

T3

T4

T1. Lichtschakelaar ON/OFF.

T2. Schakelaar OFF/snelheid 1 T3. Selectieknop snelheid 2 T4. Selectieknop snelheid 3

ONDERHOUD

Schoonmaak

Gebruik voor het reinigen UITSLUITEND een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. GEBRUIK GEEN

GEREEDSCHAPPEN OF INSTRUMENTEN OM TE REINIGEN! Gebruik geen producten die schuurmiddelen bevatten. GEEN ALCOHOL GEBRUIKEN!

Onderhoud van de vetfilters

Houdt de vetdeeltjes vast.

Het metalen vetfilter moet eenmaal per maand worden gereinigd met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

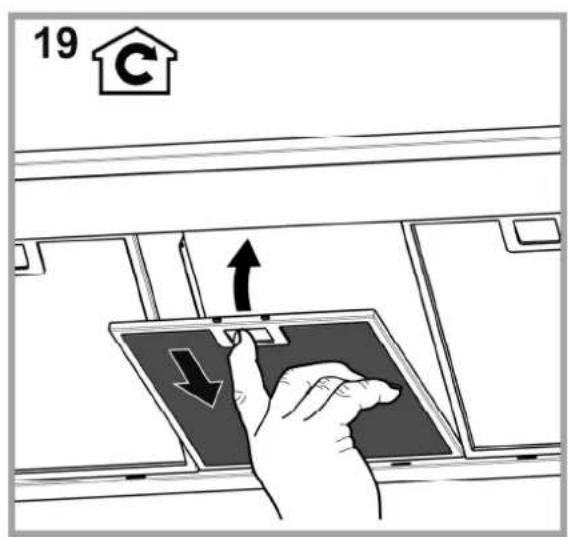

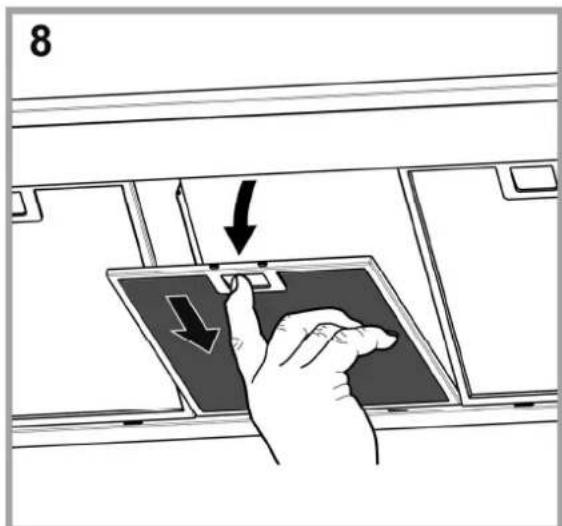

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Onderhoud van het koolstoffilter

Houdt de lastige kookgeuren vast.

De verzadiging van het koolstoffilter vindt plaats na een min of meer langdurig gebruik en hangt af van de manier waarop wordt gekookt en de regelmaat waarmee de vetfilters worden gewassen. In ieder geval moet de filter minstens om de 4 maanden vervangen worden.

Het kan NIET gewassen of opnieuw gebruikt worden.

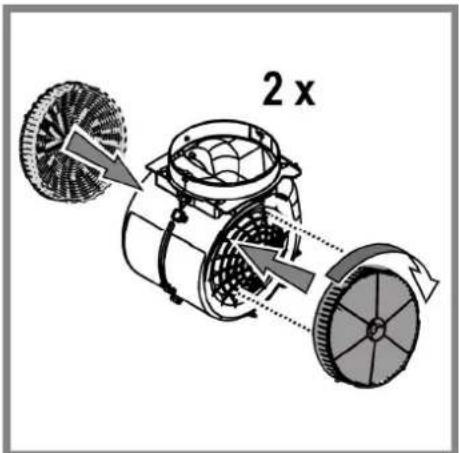

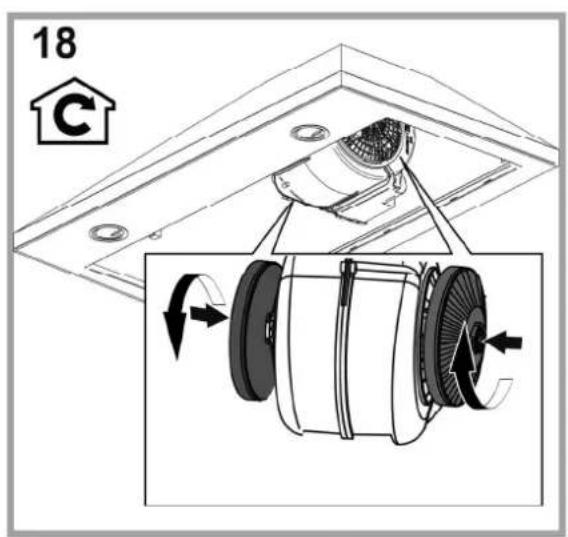

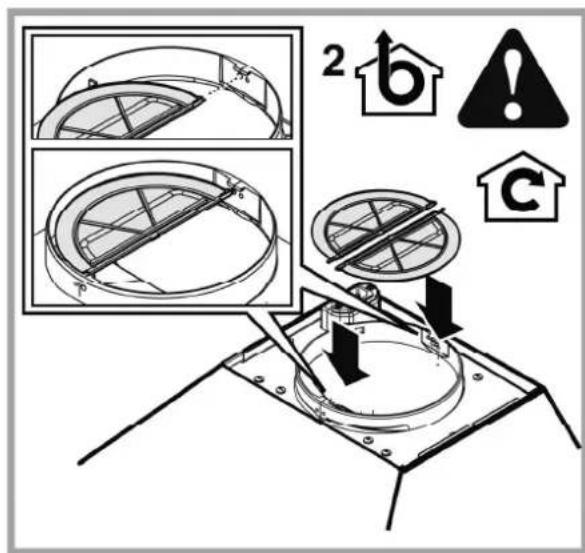

Rond koolstoffilter

Plaats een filter aan weerszijden ter bedekking van beide roosters die als bescherming van het draaiende deel van de motor dienen, daarna met de wijzers van de klok meedraaien.

Voor de demontage in de tegenovergestelde richting draaien.

Vervanging lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken, controleer eerst of ze koud zijn.

Vervang het beschadigde lampje met een lampje van hetzelfde soort zoals aangegeven op het typeplaatje of op het apparaat in de buurt van het lampje.

1. Haal de bescherming weg door het op te lichten met een kleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogenlampjes van 12V -20W max - G4, en zorg ervoor dat u hem niet met de blote hand aanraakt.

1. Sluit de lampenkap weer (klikt op zijn plaats).

VERWIJDERING

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2012/19/EC inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijke negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product hebt aangeschaft.

Toestel ontworpen, getest en vervaardigd conform met:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tips voor een correct gebruik om de milieu-impact te verminderen: Schakel de kap in op minimumsnelheid wanneer u begint te koken en laat de kap nog enkele minuten ingeschakeld nadat u gestopt bent met koken. Verhoog de snelheid alleen wanneer er veel rook of damp is en gebruik de maximumsnelheid alleen in extreme situaties. Vervang de koolstoffilter(s) indien nodig om een goede efficiëntie voor het wegnemen van geurtjes te behouden. Maak de vetfilter(s) indien nodig schoon om een goede efficiëntie van de vetfilter te behouden. Gebruik de maximale diameter van het leidingsysteem zoals aangegeven in deze handleiding om de efficiëntie te optimaliseren en lawaai tot een minimum te beperken.

STORINGEN

Bij een storing van de afzuigkap, voer de volgende controles uit alvorens de

Technische Dienst te raadplegen:

• Als de afzuigkap niet functioneert:

Controleer of: Controleer dat:

• er geen stroomonderbreking is.
• er een snelheid is geselecteerd.

Bij een laag rendement van de afzuigkap:

Controleer of: Controleer dat:

• de ingestelde snelheid volstaat voor de afgegeven hoeveelheid rook en dampen.
• De keuken is voldoende geventileerd voor een correcte luchttoevoer.
• De koolstoffilter is niet verzadigd (i.g.v. recirculatie).
• Het uittallen van de afzuigkap tijdens de normale werking heeft plaatsgevonden.

Controleer of: - er geen stroomonderbreking is. - de omnipolaire schakelaar niet is opgetreden.

In geval van storingen, voordat u zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt u zich tot de assistentie service.

TECHNISCHE GEGEVENS

Model	Hoogte (cm)	Breedte (cm)	Diepte (cm)	Ø van de afvoerbuis (cm)
IHPC 9.5 AM X IHPC 9.4 AM X	59 -76,5 70 - 87	90	40	15-12,5-12
IHPC 6.4 AM X IHPC 6.4 AM K IHPC 6.5 AM X	59 -76,5 70 - 87	60	40	15-12,5-12

Zie het typeplaatje voor de totale stroomopname en het stroomverbruik van de lamp.

	Opgenomen (W)	Spanning (V)	Fitting	Afmetingen (mm)
Halogeneen 2	x 20W 12 G4			33xØ10

Niet meegeleverde onderdelen
