Marca	Indesit
Modello	IHPC 9.5 AM X
Tipo di prodotto	Cappa decorativa 90 cm, convertibile (aspirante/filtrante)
Altezza	59 - 76,5 cm (secondo configurazione)
Larghezza	90 cm
Profondità	40 cm
Diametro condotto di evacuazione	15, 12,5 o 12 cm secondo configurazione
Alimentazione	220-240 V ~ 50 Hz
Numero di velocità	3 velocità + fermata
Illuminazione	2 x alogena G4, 12 V, 20 W max
Filtri antigrasso	Filtri metallici lavabili (mensile)
Filtro al carbone	Filtro circolare (cambio ogni 4 mesi, se versione filtrante)
Distanza minima di sicurezza (cucina elettrica)	55 cm
Distanza minima di sicurezza (cucina a gas)	65 cm (o secondo istruzioni del piano cottura)
Comando	Interruttori meccanici (fermata, velocità 1, 2, 3 + illuminazione)
Livello sonoro	Dato non specificato nel manuale (consultare la targhetta)
Collegamento elettrico	Presa di corrente accessibile dopo l'installazione o interruttore onnipolare
Peso netto approssimativo	15 kg (stima)
Garanzia	Garanzia costruttore (vedere condizioni)

Domande frequenti - IHPC 9.5 AM X INDESIT

Come installare la cappa Indesit IHPC 9.5 AM X ?

Prima di qualsiasi installazione, scollegare l'apparecchio. Rispettare le distanze minime: 55 cm per un piano cottura elettrico, 65 cm per un piano cottura a gas. Seguire la guida all'installazione fornita, utilizzando viti e tasselli adatti al muro. Fissare saldamente la cappa e collegare il condotto di evacuazione (se versione aspirante) con un diametro adatto (15, 12,5 o 12 cm). Per la versione filtrante, installare il kit carbone attivo.

Come pulire la cappa e i suoi filtri?

Scollegare la cappa. Pulire l'esterno e l'interno con un panno umido e un detergente liquido neutro. Non utilizzare mai prodotti abrasivi né alcol. I filtri antigrasso metallici si lavano a mano o in lavastoviglie (ciclo rapido, bassa temperatura) almeno una volta al mese. I filtri al carbone si cambiano ogni 4 mesi (non si puliscono).

Come cambiare la lampadina della cappa?

Scollegare l'apparecchio. Assicurarsi che la lampadina sia fredda. Aprire il portalampada con un piccolo cacciavite piatto. Sostituire la lampadina con una alogena G4, 12 V, 20 W max (adatta a un sistema di illuminazione aperto). Non toccare la lampadina con le dita. Richiudere il portalampada a scatto.

Perché la mia cappa non funziona?

Verificare prima l'alimentazione elettrica (interruzione di corrente, interruttore). Assicurarsi che sia stata selezionata una velocità (interruttori T2-T4). Se la cappa si spegne durante l'uso, controllare l'interruttore differenziale. Se non funziona nulla, scollegare la presa per 5 secondi e ricollegare. Contattare il servizio post-vendita se il problema persiste.

Come ridurre il rumore della cappa?

Utilizzare la velocità minima durante la cottura e passare alle velocità superiori solo in caso di forte vapore o fumo. Assicurarsi che il condotto di evacuazione abbia un diametro sufficiente (15 cm raccomandato) ed evitare curve eccessive. Un condotto di diametro più piccolo aumenta il rumore.

La cappa può essere utilizzata in versione filtrante?

Sì, la cappa è convertibile. Per l'uso in versione filtrante, è necessario installare un kit di filtraggio a carbone attivo (non fornito in tutti i casi). Verificare nelle prime pagine del manuale se il kit è incluso o deve essere acquistato separatamente. L'aria aspirata verrà sgrassata e deodorata prima di essere rimandata nella stanza.

Qual è la distanza di sicurezza tra la cappa e il piano cottura?

La distanza minima tra il piano di cottura (supporto dei recipienti) e la parte più bassa della cappa è di 55 cm per un piano cottura elettrico e di 65 cm per un piano cottura a gas o misto. Se il produttore del piano cottura a gas specifica una distanza maggiore, rispettare quella.

Come mantenere il filtro al carbone?

Il filtro al carbone non si pulisce. Deve essere sostituito dopo 4 mesi massimo di utilizzo, o prima se l'odore persiste. Per smontarlo, ruotare in senso antiorario. Per installarlo, ruotare in senso orario. Assicurarsi che il filtro antigrasso sia pulito prima di cambiare il carbone.

Posso far funzionare la cappa senza filtro antigrasso?

No, non si deve mai utilizzare la cappa senza la griglia e i filtri antigrasso correttamente montati. Ciò crea un rischio di incendio e può danneggiare il motore. I filtri metallici devono essere puliti regolarmente per evitare l'accumulo di grasso.

Cosa fare se la cappa aspira male?

Verificare di aver selezionato una velocità sufficiente. Assicurarsi che l'ambiente sia adeguatamente aerato (ingresso d'aria necessario). Se la cappa è in versione filtrante, il filtro al carbone potrebbe essere saturo (da sostituire). Se in versione aspirante, controllare che il condotto di evacuazione non sia ostruito e che il diametro sia adatto.

MANUALE UTENTE IHPC 9.5 AM X INDESIT

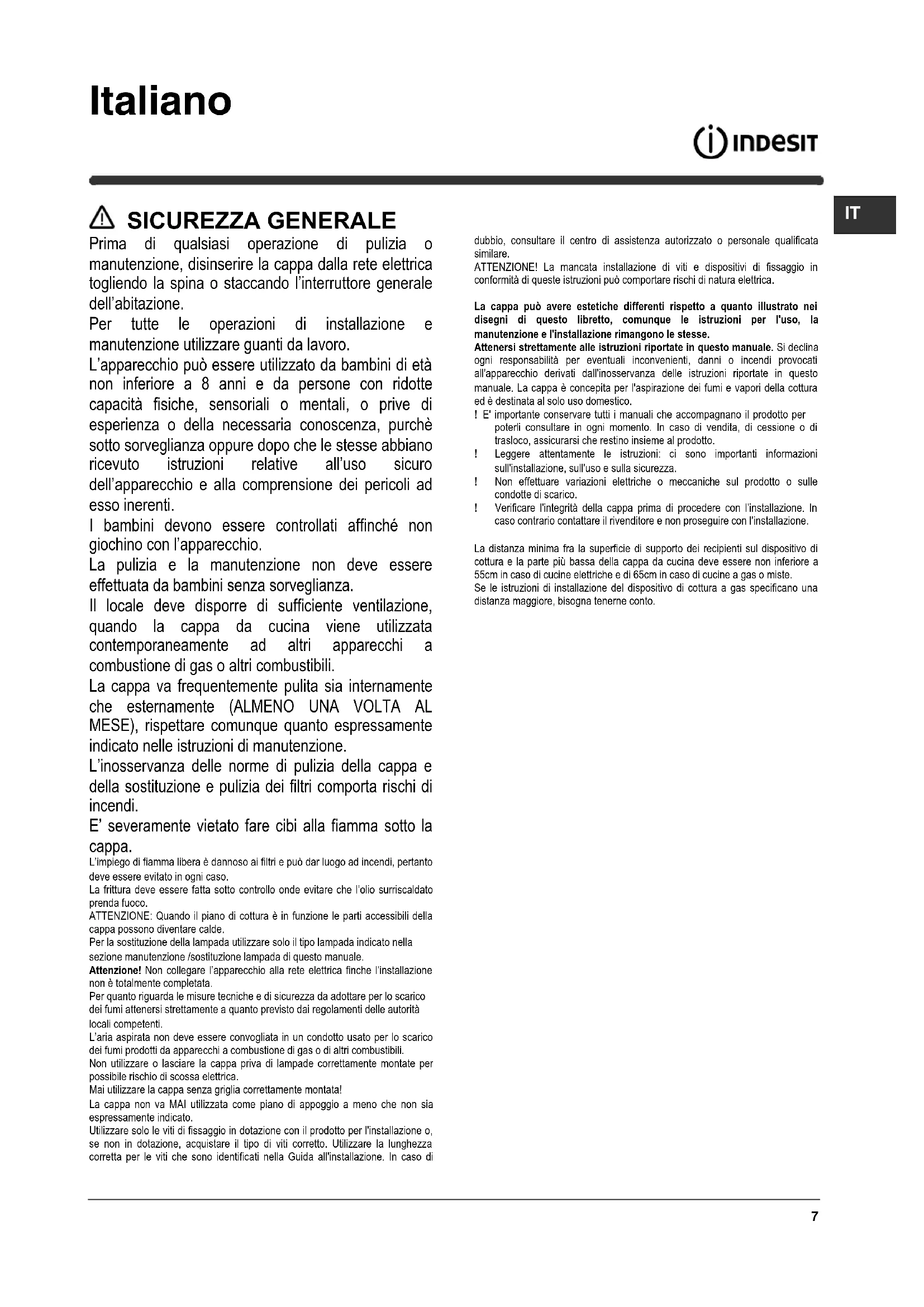

Istruzioni per l'uso

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

La cappa va pulita frequentemente sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

È severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo per evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per la sostituzione della lampada utilizzare solo il tipo di lampada indicato nella sezione manutenzione/sostituzione lampada di questo manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificate nella Guida all'installazione. In caso di

dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni comporta rischi di natura elettrica.

La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

È importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in qualsiasi momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 55 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristica situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo l'installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.

! Usare un condotto con il minor numero di curve possibile (angolo massimo della curva: 90°). Evitare cambiamenti drastici di sezione del condotto. ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE?

La vostra cappa è pronta per essere utilizzata in versione aspirante.

Per utilizzare la cappa in versione filtrante va installato l'apposito KIT ACCESSORIO.

Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è

già fornito a corredo o va acquistato a parte.

Nota: se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono contenute in questo manuale.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va acquistato.

Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

T1. Interruttore luce ON/OFF. T2. Interruttore OFF/velocità 1. T3. Selettore velocità 2. T4. Selettore velocità 3.

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti dalla cottura.

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a bassa temperatura e a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può colorarsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato.

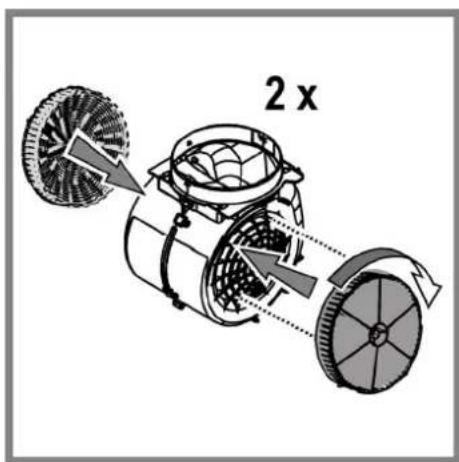

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambe le griglie di protezione della girante del motore, dopodiché girare in senso orario.

Per lo smontaggio girare in senso antiorario.

Sostituzione delle lampade

Disinserire l'apparecchio dalla rete elettrica. Attenzione! Prima di toccare le lampade sincerarsi che siano fredde. Sostituire la lampada danneggiata con una dello stesso tipo come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa. 1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile. 2. Sostituire la lampada danneggiata. Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani. 3. Richiudere la protezione (fissaggio a scatto).

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene secondo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: quando si inizia a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in caso di estrema necessità. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando necessario, il filtro al carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

• Se la cappa non funziona: Verificare che:
• non c'è interruzione di corrente.
• è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Il filtro al carbone non è consumato (cappa in versione filtrante).
• Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

non c'è interruzione di corrente. - il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgervi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

DATI TECNICI

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
IHPC 9.5 AM X	59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X	70 - 87
IHPC 6.4 AM X	59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K	70 - 87
IHPC 6.5 AM X

Vedi targhetta caratteristica per l'assorbimento totale e l'assorbimento della lampada.

Potenza (W) Tension e (V) Attacco				Dimensioni (mm)
Alogena 2 x 20W 12 G4	33xØ10

Componenti non in dotazione con il prodotto
