Marca	Indesit
Modelo	IHPC 9.5 AM X
Tipo de produto	Coifa decorativa 90 cm, conversível (aspiradora/filtrante)
Altura	59 - 76,5 cm (conforme configuração)
Largura	90 cm
Profundidade	40 cm
Diâmetro do duto de evacuação	15, 12,5 ou 12 cm conforme configuração
Alimentação	220-240 V ~ 50 Hz
Número de velocidades	3 velocidades + desligamento
Iluminação	2 x halogéneo G4, 12 V, 20 W máx.
Filtros antigordura	Filtros metálicos laváveis (mensalmente)
Filtro de carvão	Filtro circular (substituição a cada 4 meses, se versão filtrante)
Distância mínima de segurança (cozimento elétrico)	55 cm
Distância mínima de segurança (cozimento a gás)	65 cm (ou conforme instruções do fogão)
Comando	Interruptores mecânicos (desligamento, velocidade 1, 2, 3 + iluminação)
Nível sonoro	Dado não especificado no manual (consultar a placa)
Conexão elétrica	Tomada elétrica acessível após instalação ou disjuntor omnipolar
Peso líquido aproximado	15 kg (estimativa)
Garantia	Garantia do fabricante (ver condições)

Perguntas frequentes - IHPC 9.5 AM X INDESIT

Como instalar a coifa Indesit IHPC 9.5 AM X ?

Antes de qualquer instalação, desconecte o aparelho. Respeite as distâncias mínimas: 55 cm para um fogão elétrico, 65 cm para um fogão a gás. Siga o guia de instalação fornecido, usando parafusos e buchas adequados à parede. Fixe firmemente a coifa e conecte o duto de evacuação (se versão aspiradora) com um diâmetro adequado (15, 12,5 ou 12 cm). Para a versão filtrante, instale o kit de carvão ativado.

Como limpar a coifa e seus filtros ?

Desligue a coifa. Limpe o exterior e o interior com um pano úmido e detergente líquido neutro. Nunca use produtos abrasivos ou álcool. Os filtros antigordura metálicos podem ser lavados à mão ou na máquina de lavar loiça (ciclo rápido, baixa temperatura) pelo menos uma vez por mês. Os filtros de carvão são substituídos a cada 4 meses (não se limpam).

Como trocar a lâmpada da coifa ?

Desligue o aparelho. Certifique-se de que a lâmpada está fria. Abra o plafon com uma pequena chave de fenda plana. Substitua a lâmpada por uma halogénea G4, 12 V, 20 W máx. (adequada a um sistema de iluminação aberto). Não toque na lâmpada com os dedos. Feche o plafon por encaixe.

Por que minha coifa não funciona ?

Verifique primeiro a alimentação elétrica (corte de energia, disjuntor). Certifique-se de que uma velocidade foi selecionada (os interruptores T2-T4). Se a coifa desligar durante o uso, verifique o disjuntor diferencial. Se nada funcionar, desconecte a tomada por 5 segundos e reconecte. Contacte o serviço pós-venda se o problema persistir.

Como reduzir o ruído da coifa ?

Use a velocidade mínima durante o cozimento e só mude para velocidades superiores em caso de forte vapor ou fumaça. Certifique-se de que o duto de evacuação tem diâmetro suficiente (15 cm recomendado) e evite curvas excessivas. Um duto de menor diâmetro aumenta o ruído.

A coifa pode ser usada na versão filtrante ?

Sim, a coifa é conversível. Para uso na versão filtrante, você deve instalar um kit de filtragem de carvão ativado (não fornecido em todos os casos). Verifique nas primeiras páginas do manual se o kit está incluído ou deve ser comprado separadamente. O ar aspirado será desengordurado e desodorizado antes de ser devolvido ao ambiente.

Qual é a distância de segurança entre a coifa e o fogão ?

A distância mínima entre a superfície de cozimento (suporte dos recipientes) e a parte mais baixa da coifa é de 55 cm para um fogão elétrico e de 65 cm para um fogão a gás ou misto. Se o fabricante do fogão a gás especificar uma distância maior, respeite essa.

Como manter o filtro de carvão ?

O filtro de carvão não se limpa. Deve ser substituído após no máximo 4 meses de uso, ou antes se o odor persistir. Para desmontá-lo, gire no sentido anti-horário. Para instalá-lo, gire no sentido horário. Certifique-se de que o filtro antigordura está limpo antes de trocar o carvão.

Posso operar a coifa sem o filtro antigordura ?

Não, nunca deve usar a coifa sem a grade e os filtros antigordura corretamente montados. Isso cria risco de incêndio e pode danificar o motor. Os filtros metálicos devem ser limpos regularmente para evitar acúmulo de gordura.

O que fazer se a coifa aspirar mal ?

Verifique se selecionou uma velocidade suficiente. Certifique-se de que o ambiente está corretamente arejado (entrada de ar necessária). Se a coifa estiver na versão filtrante, o filtro de carvão pode estar saturado (substituir). Se na versão aspiradora, verifique se o duto de evacuação não está obstruído e se o diâmetro é adequado.

MANUAL DE UTILIZADOR IHPC 9.5 AM X INDESIT

LIGAÇÃO ELÉTRICA

ANOMALIAS DE FUNCIONAMENTO

ANOMALIAS DE FUNCIONAMENTO

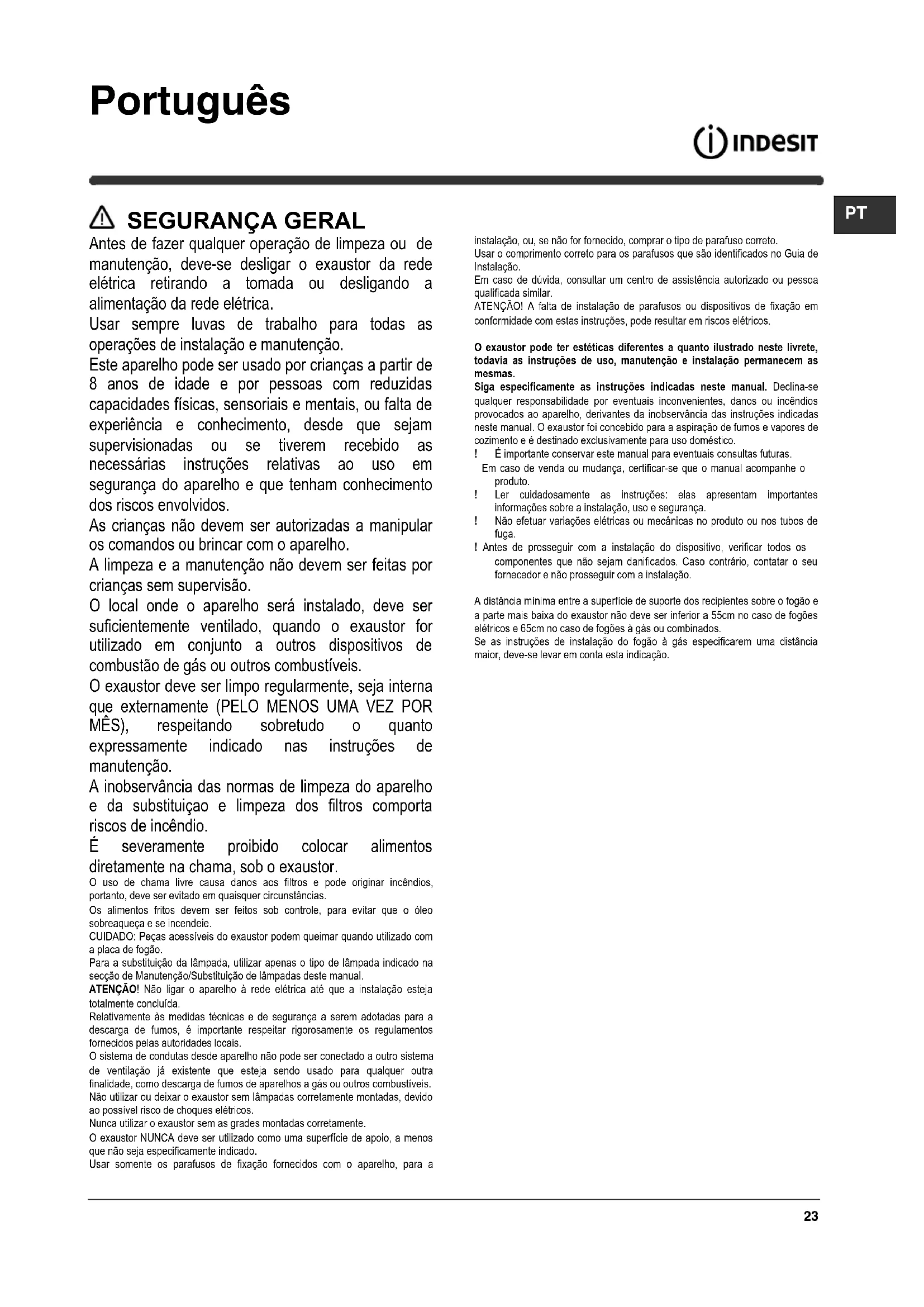

Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham recebido as instruções necessárias relativas à utilização em segurança do aparelho e compreendam os riscos envolvidos.

As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

O exaustor deve ser limpo regularmente, tanto interna como externamente (PELO MENOS UMA VEZ POR MÊS), respeitando sobretudo o que está expressamente indicado nas instruções de manutenção.

A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.

Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na seção de Manutenção/Substituição de lâmpadas deste manual.

ATENÇÃO! Não ligar o aparelho à rede elétrica antes que a instalação esteja totalmente concluída.

Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam em uso para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis. Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

Nunca utilizar o exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.

Usar somente os parafusos de fixação fornecidos com o aparelho, para a

instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de dúvida, consultar um centro de assistência autorizado ou pessoal qualificado similar.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.

O exaustor pode ter estética diferente da ilustrada neste livrete, todas as instruções de uso, manutenção e instalação permanecem as mesmas.

Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozinhamento e é destinado exclusivamente para uso doméstico.

É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certificar-se de que o manual acompanha o produto.

! Ler cuidadosamente as instruções: elas contêm informações importantes sobre a instalação, uso e segurança.

! Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga.

! Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes para que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.

A distância mínima entre a superfície de suporte dos recipientes sobre o fogo e a parte mais baixa do exaustor não deve ser inferior a 55 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

CONEXÃO ELÉTRICA

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotado de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conforme as regras de instalação.

Atenção! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

Substituição do cabo de alimentação

Atenção! A substituição do cabo de alimentação deve ser efetuada pelo serviço de assistência técnica autorizado de modo a prevenir qualquer risco.

SAÍDA DO AR

para as versões aspirantes)

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição da performance de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com o comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). ! Evitar alterações drásticas da seção do tubo (diâmetro). ! Caso estas normas não sejam respeitadas, a Empresa declina qualquer responsabilidade.

FILTRANTE OU ASPIRANTE?

O seu exaustor está preparado para ser utilizado na versão aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSÓRIO apropriado.

Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado separadamente.

Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunto à base de carvão ativo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante para a versão filtrante já estão contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.

Versão filtrante

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

COMANDOS

O exaustor é dotado de um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

T1. Interruptor luz ON/OFF. T2. Interruptor OFF/velocidade 1. T3. Seleção velocidade 2. T4. Seleção velocidade 3.

MANUTENÇÃO

Limpeza

Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Manutenção dos filtros anti-gordura

Capta as partículas de gordura provenientes do cozimento. O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.

Manutenção do filtro de carvão

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativo verifica-se após um uso mais ou menos prolongado, em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

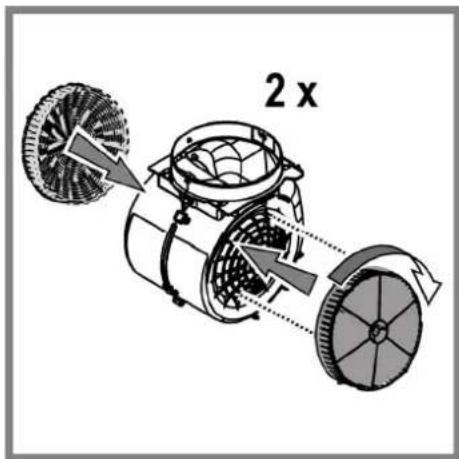

Filtro de carvão circular

Aplique um por cada lado na cobertura de ambas as grelhas de proteção do impulsor do motor; depois disso, vire a pega em sentido horário.

Para a desmontagem, vire em sentido anti-horário.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica:

Atenção! Antes de tocar nas lâmpadas, certificar-se de que estejam frias.

Substituir a lâmpada queimada por outra do mesmo tipo, conforme especificado na etiqueta de características ou perto da própria lâmpada no exaustor.

1. Extraia a proteção usando uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogéneo de 12V - 20W máx - G4, tendo o cuidado de não as tocar com as mãos.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrónicos (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deverá ser depositado no respetivo centro de recolha para a reciclagem de equipamentos elétricos e eletrónicos.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funcionar, antes de contactar o Serviço de Assistência efetuar os seguintes controlos simples:

• Se o exaustor não funciona:

Verificar que:

• não há interrupção de corrente.
• foi selecionada uma velocidade. Se o exaustor tiver uma performance fraca:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogão é suficientemente arejado para permitir uma tomada de ar.
• O filtro de carvão não está gasto (exaustor em versão filtrante).
• Se o exaustor desligar durante o funcionamento normal:

Verificar que:

• não há interrupção de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona corretamente, retire a ficha para desligá-lo por um breve período da rede elétrica principal (pelo menos 5 seg.). Em seguida, coloque novamente a ficha e experimente mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

DADOS TÉCNICOS

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de descarga (cm)
IHPC 9.5 AM X	59 - 76,5	90	40	15-12,5-
IHPC 9.4 AM X	70 - 87
IHPC 6.4 AM X	59 - 76,5	60	40	15-12,5-
IHPC 6.4 AM K	70 - 87
IHPC 6.5 AM X

Ver na placa de dados a absorção total e a absorção da lâmpada.

Potência (W) Tensão (V) Engate Medidas (mm)
Halogénea 2 x 20W 12 G4			33xØ10
