IHPC 9.5 AM X - Digestoř INDESIT - Bezplatný návod k obsluze

Značka	Indesit
Model	IHPC 9.5 AM X
Typ produktu	Odsavač dekorativní 90 cm, kombinovaný (odsávací/filtrační)
Výška	59 - 76,5 cm (podle konfigurace)
Šířka	90 cm
Hloubka	40 cm
Průměr odtahového potrubí	15, 12,5 nebo 12 cm podle konfigurace
Napájení	220-240 V ~ 50 Hz
Počet rychlostí	3 rychlosti + zastavení
Osvětlení	2 x halogen G4, 12 V, 20 W max
Tukové filtry	Kovové pratelné filtry (měsíčně)
Uhlíkový filtr	Kruhový filtr (výměna každé 4 měsíce, pokud je filtr)
Minimální bezpečná vzdálenost (elektrický sporák)	55 cm
Minimální bezpečná vzdálenost (plynový sporák)	65 cm (nebo dle pokynů sporáku)
Ovládání	Mechanické spínače (zastavení, rychlost 1, 2, 3 + osvětlení)
Hladina hluku	Údaj není uveden v návodu (viz štítek)
Elektrické připojení	Zásuvka přístupná po instalaci nebo jistič s odpínačem
Přibližná hmotnost	15 kg (odhad)
Záruka	Záruka výrobce (viz podmínky)

Často kladené otázky - IHPC 9.5 AM X INDESIT

Jak nainstalovat odsavač Indesit IHPC 9.5 AM X?

Před instalací odpojte spotřebič. Dodržujte minimální vzdálenosti: 55 cm pro elektrický sporák, 65 cm pro plynový sporák. Postupujte podle přiloženého montážního návodu, použijte vhodné šrouby a hmoždinky pro zeď. Odsavač pevně upevněte a připojte odtahové potrubí (u odsávací verze) s vhodným průměrem (15, 12,5 nebo 12 cm). U filtrační verze nainstalujte sadu s aktivním uhlím.

Jak čistit odsavač a jeho filtry?

Odpojte odsavač. Vnější i vnitřní povrch čistěte vlhkým hadříkem a neutrálním tekutým detergentem. Nikdy nepoužívejte abrazivní prostředky ani alkohol. Kovové tukové filtry myjte ručně nebo v myčce (rychlý program, nízká teplota) alespoň jednou měsíčně. Uhlíkové filtry se vyměňují každé 4 měsíce (nečistí se).

Jak vyměnit žárovku odsavače?

Odpojte spotřebič. Ujistěte se, že je žárovka studená. Otevřete kryt světla malým plochým šroubovákem. Vyměňte žárovku za halogenovou G4, 12 V, 20 W max (vhodnou pro otevřené osvětlení). Nedotýkejte se žárovky prsty. Zavřete kryt světla zaklapnutím.

Proč můj odsavač nefunguje?

Nejprve zkontrolujte elektrické napájení (výpadek proudu, jistič). Ujistěte se, že je zvolena rychlost (spínače T2-T4). Pokud se odsavač během používání vypne, zkontrolujte proudový chránič. Pokud nic nefunguje, odpojte zástrčku na 5 sekund a znovu ji zapojte. Pokud problém přetrvává, kontaktujte servis.

Jak snížit hluk odsavače?

Používejte minimální rychlost během vaření a přepínejte na vyšší rychlosti pouze při silné páře nebo kouři. Ujistěte se, že odtahové potrubí má dostatečný průměr (doporučeno 15 cm) a vyhněte se nadměrnému počtu ohybů. Menší průměr potrubí zvyšuje hluk.

Lze odsavač používat ve filtrační verzi?

Ano, odsavač je kombinovaný. Pro použití ve filtrační verzi musíte nainstalovat sadu s aktivním uhlím (ne vždy je součástí). Zkontrolujte v prvních stránkách návodu, zda je sada součástí nebo je třeba ji zakoupit zvlášť. Nasátý vzduch bude odmaštěn a deodorizován před vrácením do místnosti.

Jaká je bezpečná vzdálenost mezi odsavačem a sporákem?

Minimální vzdálenost mezi varnou deskou (podpora nádob) a nejnižší částí odsavače je 55 cm pro elektrický sporák a 65 cm pro plynový nebo kombinovaný sporák. Pokud výrobce plynového sporáku specifikuje větší vzdálenost, dodržujte ji.

Jak udržovat uhlíkový filtr?

Uhlíkový filtr se nečistí. Musí být vyměněn po maximálně 4 měsících používání, nebo dříve, pokud přetrvává zápach. Pro demontáž otočte proti směru hodinových ručiček. Pro montáž otočte po směru hodinových ručiček. Před výměnou uhlíku se ujistěte, že je tukový filtr čistý.

Mohu používat odsavač bez tukového filtru?

Ne, nikdy nepoužívejte odsavač bez správně namontované mřížky a tukových filtrů. Hrozí nebezpečí požáru a poškození motoru. Kovové filtry musí být pravidelně čištěny, aby se zabránilo hromadění tuku.

Co dělat, když odsavač špatně odsává?

Zkontrolujte, zda jste zvolili dostatečnou rychlost. Ujistěte se, že místnost je řádně větrána (nutný přívod vzduchu). Pokud je odsavač ve filtrační verzi, uhlíkový filtr může být nasycený (je třeba vyměnit). Pokud je v odsávací verzi, zkontrolujte, zda není odtahové potrubí ucpané a zda má vhodný průměr.

NÁVOD K OBSLUZE IHPC 9.5 AM X INDESIT

Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.

Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.

Je nutné se ujistit, zda si děti nehrají se zařízením.

Čištění a údržba nesmí být prováděna dětmi bez dozoru.

Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.

Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Pozor! Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

Odsávaný vzduch musí být odváděn potrubím používaným pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.

Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.

Nikdy nepoužívejte digestoř bez správně namontované mřížky!

Při instalaci používejte pouze uchycovací šrouby dodané výrobcem. Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR! V případě chybějící instalace šroubů a uchycovacích prvků dle pokynů uvedených v tomto návodu může dojít ke vzniku nebezpečí elektrické povahy.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněné.

Výrobce odmítá převzít jakoukoli odpovědnost za případné závady, škody nebo požáry digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmu a par při vaření a je určena pouze k domácím účelům.

Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoli okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby

zůstala společně s přístrojem.

Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. Neměňte elektrickou či mechanickou úpravu výrobku anebo odvodního zařízení. Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podporou nádob na varné ploše a nejnižší částí digestoře nesmí být menší než 55 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

NAPOUJENÍ NA ELEKTRICKOU SÍŤ

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkou (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonu, aby se předešlo jakémukoliv riziku.

VÝVOD VZDUCHU

(odsávací verze)

Za to výrobce odmítá jakoukoliv odpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhněte se zásadním změnám sekce vedení odtahu. Výrobce odmítá veškerou odpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ NEBO ODSAVACÍ?

Váš digestoř je připraven k použití v odsávací verzi.

K použití ve filtrující verzi je třeba instalovat příslušný KIT PŘÍSLUŠENSTVÍ.

Ověřte si na prvních stránkách této příručky, zda KIT PŘÍSLUŠENSTVÍ je součástí vybavení přístroje anebo zda je třeba ho zakoupit.

Poznámka: Pokud je součástí vybavení, v některých případech dodatečný filtrační systém založený na aktivních uhlících by již mohl být nainstalován na digestoři.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující

jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení, je třeba ho zakoupit.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuků a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

T1

T2

T3

T4

O

O

T1. spínač osvětlení ON/OFF. T2. vypínač OFF/rychlost 1. T3. volba rychlosti 2. T4. volba rychlosti 3.

ÚDRŽBA

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.

NEPOUŽÍVEJTE ALKOHOL!

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Údržba filtru s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

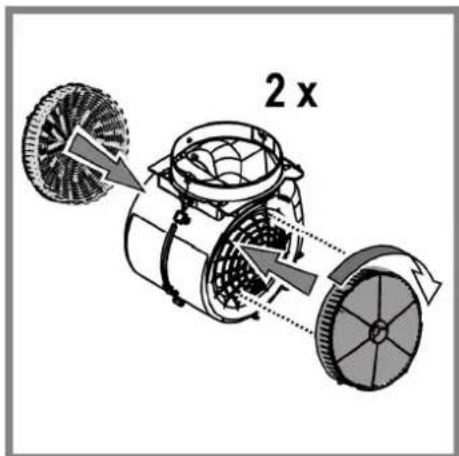

Kruhový filtr s uhlíkem

Umístěte pojistku na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna svítidel

Odpojte přístroj z elektrické sítě. Pozor! Dříve než se dotknete svítidel, ověřte, že vychladla. Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři. 1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje. 2. Vyměňte poškozenou žárovku. Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama. 3. Uzavřete opět stropní lampu (je upevněna na západku).

LIKVIDACE ODPADU

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1: EN/IEC 60335-2-31, EN/IEC 62233.

Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704

1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301

EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Osobity mezinárodní výbor pro rádiové rušení, pozn. překl.

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete vařit, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství výparů nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, proveďte následující jednoduchá kontrolní opatření:

• nedošlo k přerušení elektrického proudu.
• jestliže digestoř má nedostatečný výkon: Ověřte si, zda:
• zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.
• zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.
• zda filtr s uhlíkem není opotřebován (pokud je digestoř ve filtrující verzi).
• Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda:

• nedojde k přerušení elektrického proudu.
• zkontrolujte, zda nezasáhl multipólový jistič

V případě eventuálních technických poruch dříve, než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 vteřin z elektrické sítě, vytáhněte zástrčku ze zásuvky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šīrka (cm)	Hloubka (cm)	Ø dodpadniho potrubi (cm)
IHPC 9.5 AM X	59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X	70 - 87
IHPC 6.4 AM X	59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K	70 - 87
IHPC 6.5 AM X

Údaje týkající se celkové spotřeby a spotřeby žárovek jsou uvedeny na výrobním štítku.

	Vykon (W)	Napétí (V)	Závit	Rozměry (mm)
Halogenová 2 x 20W 12 G4	33xØ10

Komponenty, které nejsou součástí vybavení výrobku

VŠEOBECNÁ BEZPEČNOST

Pro všechny instalační a údržbové operace používejte pracovní rukavice.

Upozornění! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Upozornění! Výměna napájecího kabelu musí být provedena příslušnou schválenou technickou službou.

VYPOUŠTĚNÍ VZDUCHU

(pouze pro odsávací verze)

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odvodových trubic a otvorů do stěny s menším průměrem má za následek snížení odsávací výkonnosti i drastické zvýšení hlučnosti.

V tejto záležitosti sa vyhýba akejkoľvek zodpovednosti.

! Používajte čo najkratšie odťahové potrubie. ! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°). ! Vyhnite sa zásadným zmenám sekcie vedenia odťahu. Spoločnosť sa vyhýba akejkoľvek zodpovednosti, pokiaľ tieto normy sa nedodržiavajú.

FILTRAČNÁ ALEBO ODSÁVACIA?

T1. Vypínač svetla ON/OFF. T2. Vypínač svetla OFF/rýchlosť 1. T3. Voľba rýchlosti 2. T4. Voľba rýchlosti 3.

ÚDRŽBA

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Údržba protitukových filtrov

Údržba uhlíkového filtra

Udržiava nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom používaní, t. j. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením, a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržanie jeho účinnosti. Použite maximálny priemer potrubného systému, ak je uvedený v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

• nedošlo k výpadku elektrického prúdu.
• byla zvolena rychlost

pokud odsavač par má slabý výkon:

zkontrolovat, že:

• nedošlo k výpadku elektrického proudu.
• vypnulo se zařízení pojistkou.

V případě eventuálních poruch v provozu, než se obrátíte na zákaznický servis, odpojte zařízení na 5 sekund od elektrického napojení, vytáhnutím zástrčky a znovu ho připojte. V případě, že porucha provozu přetrvává, obraťte se na zákaznický servis.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Širka (cm)	Híbkam (cm)	Ø výfukového potrubia (cm)
IHPC 9.5 AM X	59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X	70 - 87
IHPC 6.4 AM X	59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K
IHPC 6.5 AM X	70 - 87

Viz typový štítek pro celkovou absorpci a absorpci světla.

Výkon (W) Napätie (V)	Pin	Rozmery (mm)
Halogénová 2 x 20W	12	G4	33xØ10
