Marke	Indesit
Modell	IHPC 9.5 AM X
Produkttyp	Dekorative Dunstabzugshaube 90 cm, umwandelbar (Abluft/Umluft)
Höhe	59 - 76,5 cm (je nach Konfiguration)
Breite	90 cm
Tiefe	40 cm
Durchmesser Abluftrohr	15, 12,5 oder 12 cm je nach Konfiguration
Stromversorgung	220-240 V ~ 50 Hz
Anzahl Geschwindigkeitsstufen	3 Stufen + Aus
Beleuchtung	2 x Halogen G4, 12 V, max. 20 W
Fettfilter	Waschbare Metallfilter (monatlich)
Kohlefilter	Rundfilter (Austausch alle 4 Monate, bei Umluftbetrieb)
Mindestsicherheitsabstand (Elektrokochfeld)	55 cm
Mindestsicherheitsabstand (Gaskochfeld)	65 cm (oder gemäß Anweisungen des Kochfelds)
Bedienung	Mechanische Schalter (Aus, Stufe 1, 2, 3 + Beleuchtung)
Geräuschpegel	In der Anleitung nicht angegeben (siehe Typenschild)
Elektrischer Anschluss	Nach Installation zugängliche Steckdose oder allpoliger Schutzschalter
Ungefähres Nettogewicht	15 kg (Schätzung)
Garantie	Herstellergarantie (siehe Bedingungen)

Häufig gestellte Fragen - IHPC 9.5 AM X INDESIT

Wie installiere ich die Dunstabzugshaube Indesit IHPC 9.5 AM X?

Vor der Installation trennen Sie das Gerät vom Stromnetz. Beachten Sie die Mindestabstände: 55 cm bei Elektroherd, 65 cm bei Gasherd. Befolgen Sie die mitgelieferte Installationsanleitung und verwenden Sie geeignete Schrauben und Dübel für die Wand. Befestigen Sie die Haube fest und schließen Sie das Abluftrohr (bei Abluftbetrieb) mit geeignetem Durchmesser (15, 12,5 oder 12 cm) an. Bei Umluftbetrieb installieren Sie den Aktivkohlefilter-Kit.

Wie reinige ich die Dunstabzugshaube und ihre Filter?

Trennen Sie die Haube vom Stromnetz. Reinigen Sie die Außen- und Innenseiten mit einem feuchten Tuch und einem neutralen Flüssigreiniger. Verwenden Sie niemals scheuernde Mittel oder Alkohol. Die Metallfettfilter können von Hand oder in der Spülmaschine (Kurzprogramm, niedrige Temperatur) mindestens einmal im Monat gereinigt werden. Die Kohlefilter werden alle 4 Monate ausgetauscht (sie werden nicht gereinigt).

Wie wechsle ich die Glühlampe der Haube?

Trennen Sie das Gerät vom Stromnetz. Stellen Sie sicher, dass die Glühlampe kalt ist. Öffnen Sie die Leuchtenabdeckung mit einem kleinen Schlitzschraubendreher. Ersetzen Sie die Glühlampe durch eine Halogenlampe G4, 12 V, max. 20 W (für offene Beleuchtungssysteme geeignet). Berühren Sie die Glühlampe nicht mit den Fingern. Schließen Sie die Leuchtenabdeckung durch Einrasten.

Warum funktioniert meine Dunstabzugshaube nicht?

Überprüfen Sie zunächst die Stromversorgung (Stromausfall, Sicherung). Stellen Sie sicher, dass eine Geschwindigkeitsstufe ausgewählt wurde (Schalter T2-T4). Wenn die Haube während des Betriebs ausgeht, prüfen Sie den Fehlerstromschutzschalter. Wenn nichts funktioniert, ziehen Sie den Stecker für 5 Sekunden und stecken Sie ihn wieder ein. Wenden Sie sich an den Kundendienst, wenn das Problem weiterhin besteht.

Wie reduziere ich das Geräusch der Dunstabzugshaube?

Verwenden Sie während des Kochens die minimale Geschwindigkeitsstufe und schalten Sie nur bei starker Dampf- oder Rauchentwicklung auf höhere Stufen. Stellen Sie sicher, dass das Abluftrohr einen ausreichenden Durchmesser hat (15 cm empfohlen) und vermeiden Sie übermäßige Biegungen. Ein Rohr mit kleinerem Durchmesser erhöht das Geräusch.

Kann die Dunstabzugshaube im Umluftbetrieb verwendet werden?

Ja, die Haube ist umwandelbar. Für den Umluftbetrieb müssen Sie einen Aktivkohlefilter-Kit installieren (nicht in allen Fällen im Lieferumfang). Überprüfen Sie in den ersten Seiten des Handbuchs, ob das Kit enthalten ist oder separat erworben werden muss. Die angesaugte Luft wird entfettet und desodoriert, bevor sie zurück in den Raum geleitet wird.

Was ist der Sicherheitsabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand zwischen der Kochfläche (Behälterauflage) und dem unteren Teil der Dunstabzugshaube beträgt 55 cm bei Elektroherden und 65 cm bei Gas- oder Kombiherden. Wenn der Hersteller des Gasherds einen größeren Abstand angibt, halten Sie diesen ein.

Wie pflege ich den Kohlefilter?

Der Kohlefilter wird nicht gereinigt. Er muss nach maximal 4 Monaten Nutzung oder früher ersetzt werden, wenn der Geruch anhält. Zum Ausbau gegen den Uhrzeigersinn drehen. Zum Einbau im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Fettfilter sauber ist, bevor Sie den Kohlefilter wechseln.

Kann ich die Dunstabzugshaube ohne Fettfilter betreiben?

Nein, Sie dürfen die Dunstabzugshaube niemals ohne ordnungsgemäß montierten Gitter und Fettfilter betreiben. Dies birgt Brandgefahr und kann den Motor beschädigen. Die Metallfilter müssen regelmäßig gereinigt werden, um Fettansammlungen zu vermeiden.

Was tun, wenn die Dunstabzugshaube schlecht saugt?

Überprüfen Sie, ob Sie eine ausreichende Geschwindigkeitsstufe gewählt haben. Stellen Sie sicher, dass der Raum ausreichend belüftet ist (erforderliche Luftzutrittsöffnung). Bei Umluftbetrieb ist der Kohlefilter möglicherweise gesättigt (austauschen). Bei Abluftbetrieb prüfen Sie, ob das Abluftrohr nicht verstopft ist und der Durchmesser geeignet ist.

BEDIENUNGSANLEITUNG IHPC 9.5 AM X INDESIT

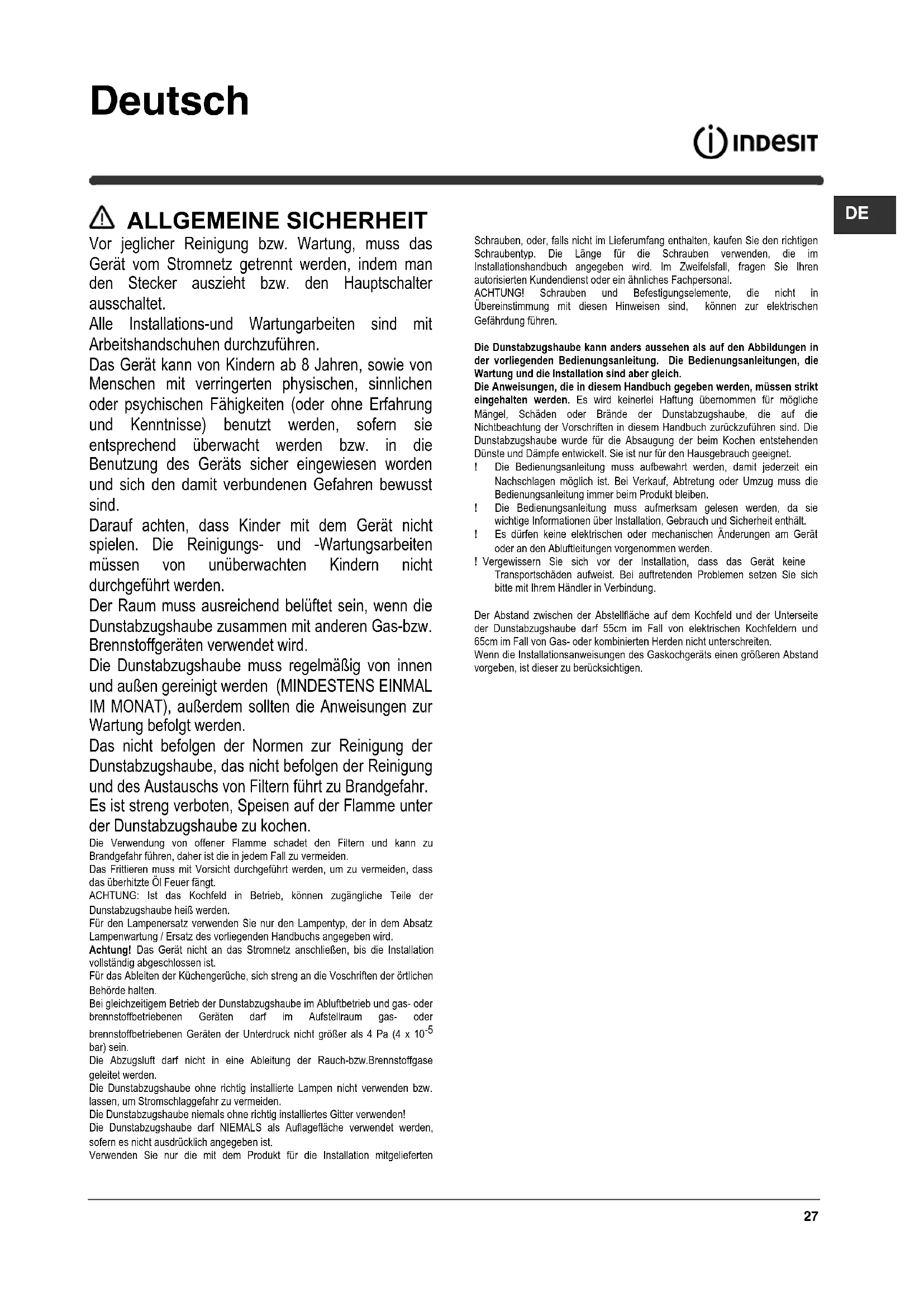

ALLGEMEINE SICHERHEIT

Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker zieht bzw. den Hauptschalter ausschaltet.

Alle Installations- und Wartungsarbeiten sind mit Arbeitshandschuhen durchzuführen.

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.

Darauf achten, dass Kinder nicht mit dem Gerät spielen. Die Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sind die Anweisungen zur Wartung zu befolgen.

Das Nichtbefolgen der Normen zur Reinigung der Dunstabzugshaube sowie das Nichtbefolgen der Reinigung und des Austauschs von Filtern führt zu Brandgefahr. Es ist streng verboten, Speisen auf offener Flamme unter der Dunstabzugshaube zu kochen.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen; dies ist in jedem Fall zu vermeiden. Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Abschnitt Lampenwartung / Ersatz des vorliegenden Handbuches angegeben wird.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Küchengerüche halten Sie sich streng an die Vorschriften der örtlichen Behörde.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) betragen.

Die Abzugsluft darf nicht in eine Ableitung der Rauch- bzw. Brennstoffgase geleitet werden.

Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. lassen, um Stromschlaggefahr zu vermeiden.

Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden! Die Dunstabzugshaube darf niemals als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.

Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten

Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. Im Zweifelsfall fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben. Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält. Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden. Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in Verbindung.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 55 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

ELEKTRISCHER ANSCHLUSS

Die Netzpannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungsleitung (Steckdose) ordnungsgemäß montiert wurde.

Austausch des Netzkabels

Hinweis! Zur Vermeidung von Gefahren darf die Auswechslung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

ABLEITUNG DER ABLUFT

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

! Ein möglichst kurzes Rohr verwenden.

! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90° ). ! Starke Änderungen des Rohrdurchmessers sind zu vermeiden. ! Jegliche Verantwortung wird von der Firma abgelehnt, sollten diese Normen nicht respektiert werden.

UMLUFT- ODER ABLUFTBETRIEB?

! Ihre Haube wird als Abzugshaube geliefert.

Um die Abzugshaube in der Umluftversion verwenden zu können, braucht das AKTIVKOHLE-FILTERSYSTEM installiert zu werden. Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat erhältlich ist.

Anmerkung: Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.

Die Informationen über den Umbau der Abzugshaube in Umluftshaube sind in dieser Gebrauchsanleitung enthalten.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

Hinweis: Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert, bevor sie wieder in den Raum zugeführt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, das auf Aktivkohle basiert, installieren.

BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist.

T1. Lichtschalter ON/OFF. T2. Schalter OFF/Geschwindigkeit 1. T3. Geschwindigkeitsauswahl 2. T4. Geschwindigkeitsauswahl 3.

WARTUNG

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Wartung der Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metalfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metalfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filterleistung jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muss der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

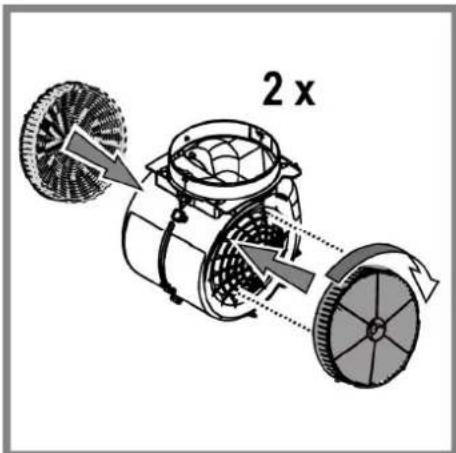

Runde Aktivkohlefilter

Links und rechts vom Motorlaufrad je einen Kohlefilter auf das Schutzgitter auflegen und zum Befestigen den Zentralgriff P im Uhrzeigersinn drehen. Zum Ausbau den Zentralgriff P entgegen dem Uhrzeigersinn drehen.

Ersetzen der Lampen

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind. Ersetzen Sie die defekte Lampe durch eine neue des gleichen Typs und gleicher Leistung, wie im Typenschild angegeben.

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlich entfernen.
2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen mit 12V - 20W max - G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren.

1. Die Lampenabdeckung wieder schließen (Schnappverschluss).

ENTSORGUNG

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist dieses Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes

Symbol — eine durchgestrichene Abfalltonne — abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Safety: EN/IEC 60335-1: EN/IEC 60335-2-31, EN/IEC 62233. Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. -EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube eine Minute nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen größten Durchmesser des Luftstraitsystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu funktionieren scheint, führen Sie folgende Kontrollen durch, bevor der Kundendienst gerufen wird:

• Wenn die Abzugshaube nicht funktioniert:

Prüfen, ob:

• ein Stromausfall vorliegt.
• eine Geschwindigkeit gewählt wurde.
• Wenn die Leistung der Abzugshaube mangelhaft ist:

Prüfen, ob:

• die gewählte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.
• die Küche ausreichend belüftet ist, um eine Luftansaugung zuzulassen.
• der Kohlefilter verbraucht ist (bei Umluftversion).
• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausschaltet.

hat.

Prüfen, ob:

• ein Stromausfall vorliegt.
• die allpolige Trennvorrichtung ausgelöst wurde.

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst.

TECHNISCHE DATEN

Modell	Höhe (cm)	Breite (cm)	Tiefe (cm)	Ø des Abluftrohrs (cm)
IHPC 9.5 AM X	59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X	70 - 87
IHPC 6.4 AM X	59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K	70 - 87
IHPC 6.5 AM X

Siehe Typenschild für die gesamte Lichtabsorption und die Absorption der Lampe.

Leistung	(W) Spannung	(V) Sockel		Größe (mm)
Halogenlampe 2	x 20W 12 G4	33xØ10
