IHPC 9.5 AM X - Digestor INDESIT - Bezplatný návod na obsluhu

Značka	Indesit
Model	IHPC 9.5 AM X
Typ produktu	Dekoratívny digestor 90 cm, konvertibilný (odsávací/recirkulačný)
Výška	59 - 76,5 cm (podľa konfigurácie)
Šírka	90 cm
Hĺbka	40 cm
Priemer odvodného potrubia	15, 12,5 alebo 12 cm podľa konfigurácie
Napájanie	220-240 V ~ 50 Hz
Počet rýchlostí	3 rýchlosti + zastavenie
Osvetlenie	2 x halogén G4, 12 V, 20 W max
Protitukové filtre	Kovové filtre na umývanie (mesačne)
Uhlíkový filter	Kruhový filter (výmena každé 4 mesiace, ak je recirkulačná verzia)
Minimálna bezpečnostná vzdialenosť (elektrické varenie)	55 cm
Minimálna bezpečnostná vzdialenosť (plynové varenie)	65 cm (alebo podľa pokynov sporáka)
Ovládanie	Mechanické spínače (zastavenie, rýchlosť 1, 2, 3 + osvetlenie)
Hladina hluku	Údaj nie je uvedený v návode (pozri štítok)
Elektrické pripojenie	Prístupná zásuvka po inštalácii alebo všepólový istič
Približná čistá hmotnosť	15 kg (odhad)
Záruka	Záruka výrobcu (pozri podmienky)

Často kladené otázky - IHPC 9.5 AM X INDESIT

Ako nainštalovať digestor Indesit IHPC 9.5 AM X?

Pred akoukoľvek inštaláciou odpojte spotrebič. Dodržte minimálne vzdialenosti: 55 cm pre elektrický sporák, 65 cm pre plynový sporák. Postupujte podľa priloženého inštalačného návodu s použitím vhodných skrutiek a hmoždiniek do steny. Pevne upevnite digestor a pripojte odvodné potrubie (ak je odsávacia verzia) s vhodným priemerom (15, 12,5 alebo 12 cm). Pre recirkulačnú verziu nainštalujte súpravu s aktívnym uhlím.

Ako čistiť digestor a jeho filtre?

Odpojte digestor. Vonkajšok a vnútro čistite vlhkou handričkou a neutrálnym tekutým čistiacim prostriedkom. Nikdy nepoužívajte abrazívne prostriedky ani alkohol. Kovové protitukové filtre umývajte ručne alebo v umývačke riadu (rýchly cyklus, nízka teplota) najmenej raz mesačne. Uhlíkové filtre sa vymieňajú každé 4 mesiace (nečistia sa).

Ako vymeniť žiarovku v digestore?

Odpojte spotrebič. Uistite sa, že žiarovka je studená. Otvorte stropné svietidlo malým plochým skrutkovačom. Vymeňte žiarovku za halogénovú G4, 12 V, 20 W max (vhodnú pre otvorený osvetľovací systém). Nedotýkajte sa žiarovky prstami. Zatvorte stropné svietidlo zacvaknutím.

Prečo môj digestor nefunguje?

Najprv skontrolujte elektrické napájanie (výpadok prúdu, istič). Uistite sa, že je zvolená rýchlosť (spínače T2-T4). Ak sa digestor počas používania vypne, skontrolujte prúdový chránič. Ak nič nefunguje, odpojte zástrčku na 5 sekúnd a potom ju znova zapojte. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako znížiť hluk digestora?

Počas varenia používajte minimálnu rýchlosť a na vyššie rýchlosti prepínajte len pri silnej pare alebo dyme. Uistite sa, že odvodné potrubie má dostatočný priemer (odporúča sa 15 cm) a vyhýbajte sa nadmernému množstvu kolien. Menší priemer potrubia zvyšuje hluk.

Môže byť digestor používaný v recirkulačnej verzii?

Áno, digestor je konvertibilný. Pre použitie v recirkulačnej verzii musíte nainštalovať súpravu s aktívnym uhlím (nie vždy je súčasťou balenia). Skontrolujte v prvých stranách manuálu, či je súprava súčasťou alebo ju treba dokúpiť. Nasávaný vzduch bude odtučnený a zbavený zápachu pred návratom do miestnosti.

Aká je bezpečnostná vzdialenosť medzi digestorom a sporákom?

Minimálna vzdialenosť medzi varnou doskou (podpera nádob) a najnižšou časťou digestora je 55 cm pre elektrický sporák a 65 cm pre plynový alebo kombinovaný sporák. Ak výrobca plynového sporáku udáva väčšiu vzdialenosť, dodržte ju.

Ako udržiavať uhlíkový filter?

Uhlíkový filter sa nečistí. Musí sa vymeniť najneskôr po 4 mesiacoch používania, alebo skôr, ak zápach pretrváva. Na demontáž otočte proti smeru hodinových ručičiek. Na montáž otočte v smere hodinových ručičiek. Pred výmenou uhlíka sa uistite, že protitukový filter je čistý.

Môžem používať digestor bez protitukového filtra?

Nie, digestor nikdy nepoužívajte bez správne namontovanej mriežky a protitukových filtrov. Hrozí nebezpečenstvo požiaru a poškodenie motora. Kovové filtre je potrebné pravidelne čistiť, aby sa zabránilo hromadeniu tuku.

Čo robiť, ak digestor zle odsáva?

Skontrolujte, či ste zvolili dostatočnú rýchlosť. Uistite sa, že miestnosť je riadne vetraná (potrebný prívod vzduchu). Ak je digestor v recirkulačnej verzii, uhlíkový filter je pravdepodobne nasýtený (treba vymeniť). Ak v odsávacej verzii, skontrolujte, či odvodné potrubie nie je upchaté a či má vhodný priemer.

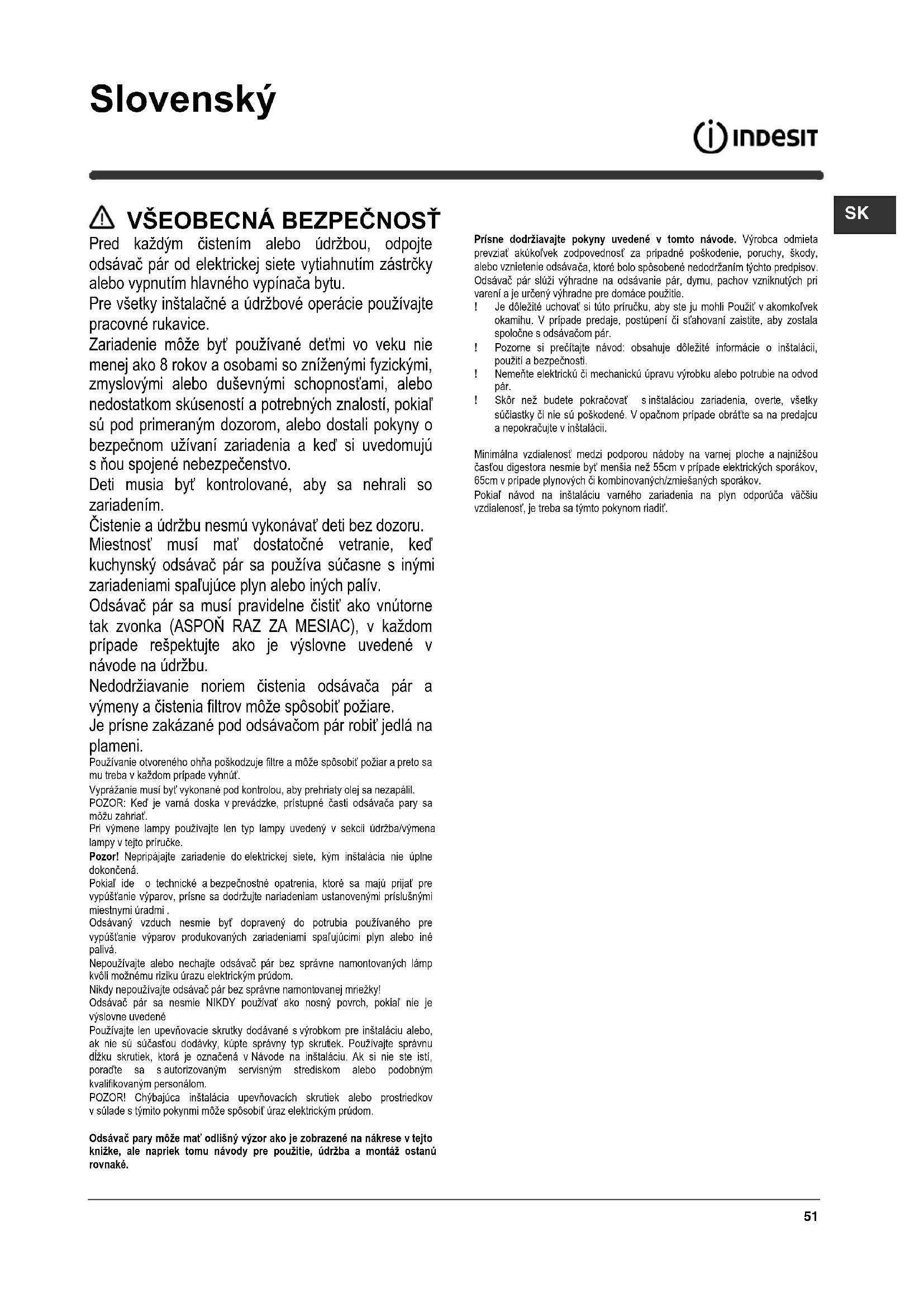

NÁVOD NA OBSLUHU IHPC 9.5 AM X INDESIT

Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a uvedomujú si s ním spojené nebezpečenstvo.

Deti musia byť kontrolované, aby sa nehrali so zariadením.

Čistenie a údržbu nesmú vykonávať deti bez dozoru. Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne s inými zariadeniami spalujúcimi plyn alebo iné palivá.

Odsávač pár sa musí pravidelne čistiť, ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte, ako je výslovne uvedené v návode na údržbu.

Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiar.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pár sa môžu zohriať.

Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Pozor! Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.

Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.

Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spalujúcimi plyn alebo iné palivá.

Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky! Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ to nie je výslovne uvedené.

Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek. Používajte správnu dĺžku skrutiek, ktorá je označená v návode na inštaláciu. Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.

Odsávač pár môže mať odlišný vzhľad, ak je zobrazený na kresbe v tejto knihe, ale napriek tomu návody na použitie, údržbu a montáž zostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby zostala spoločne s odsávačom pár. Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár. Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii.

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 55 cm v prípade elektrických sporákov, 65 cm v prípade plynových a kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varneho zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaistí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

Váš odsávač pár je pripravený pre použitie v odsávacej verzii. Pre použitie odsávača pár vo filtračnej verzii nainštaluje sa príslušná SADA PRÍSLUŠENSTVA. Overte si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo vybavení alebo je potrebné ju zakúpiť. Poznámka: Ak je dodaná vo vybavení, doplnkový filtračný systém na základe aktívneho uhlia mohol už byť nainštalovaný na odsávači pár. Informácie pre transformáciu odsávača pár z odsávacej verzie na filtračnú verziu sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

Upozornenie! Odtahové potrubie nie je súčasťou vybavenia a je nutné ho zakúpiť. Ak odsávač pár je vybavený uhlíkovými filtrami, tak tie musia byť odstránené.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený pachov a nečistôt. Na použitie digestora v tejto verzii je potrebné nainštalovať dodatočný systém filtrácie na základe aktívneho uhlia.

Nasávaný vzduch sa pred opätovným privedením do miestnosti najprv odmastí a zbaví zápachu. Aby sa digestor mohol používať v takejto verzii, je potrebné nainštalovať doplnkový filtračný systém na základe aktívneho uhlia.

OVLÁDANIE

Digestor je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

T1

T2

T3

T4

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného zberného miesta pre recykláciu elektrických a elektronických zariadení. Zbaviť sa ho riadne podľa miestnych zákonov o odpadoch. Pre podrobnejšie informácie o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domového odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Spotrebič bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704

1: EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;

EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonajte nasledujúce jednoduché kontroly.

• Ak odsávač pár nefunguje:

Skontrolujte, že:

Zvolená rýchlosť motora je dostatočná pre množstvo uvoľnených dymov a pár. Kuchyňa je dostatočne vzdušná pre možnosť príjmu vzduchu. - Uhlíkový filter nie je spotrebovaný (odsávač pár vo filtračnej verzii).

Ak odsávač pár sa vypol počas normálnej prevádzky:

Skontrolujte, že:

Komponenty, ktoré nie sú dodané s výrobkom
