GEBRUIKSAANWIJZING DDJ1000 PIONEER

Bezoek de bovenstaande website voor vaak gestelde vragen en andere informatie over ondersteuning voor dit product.

Handleiding (Snelstartgids)

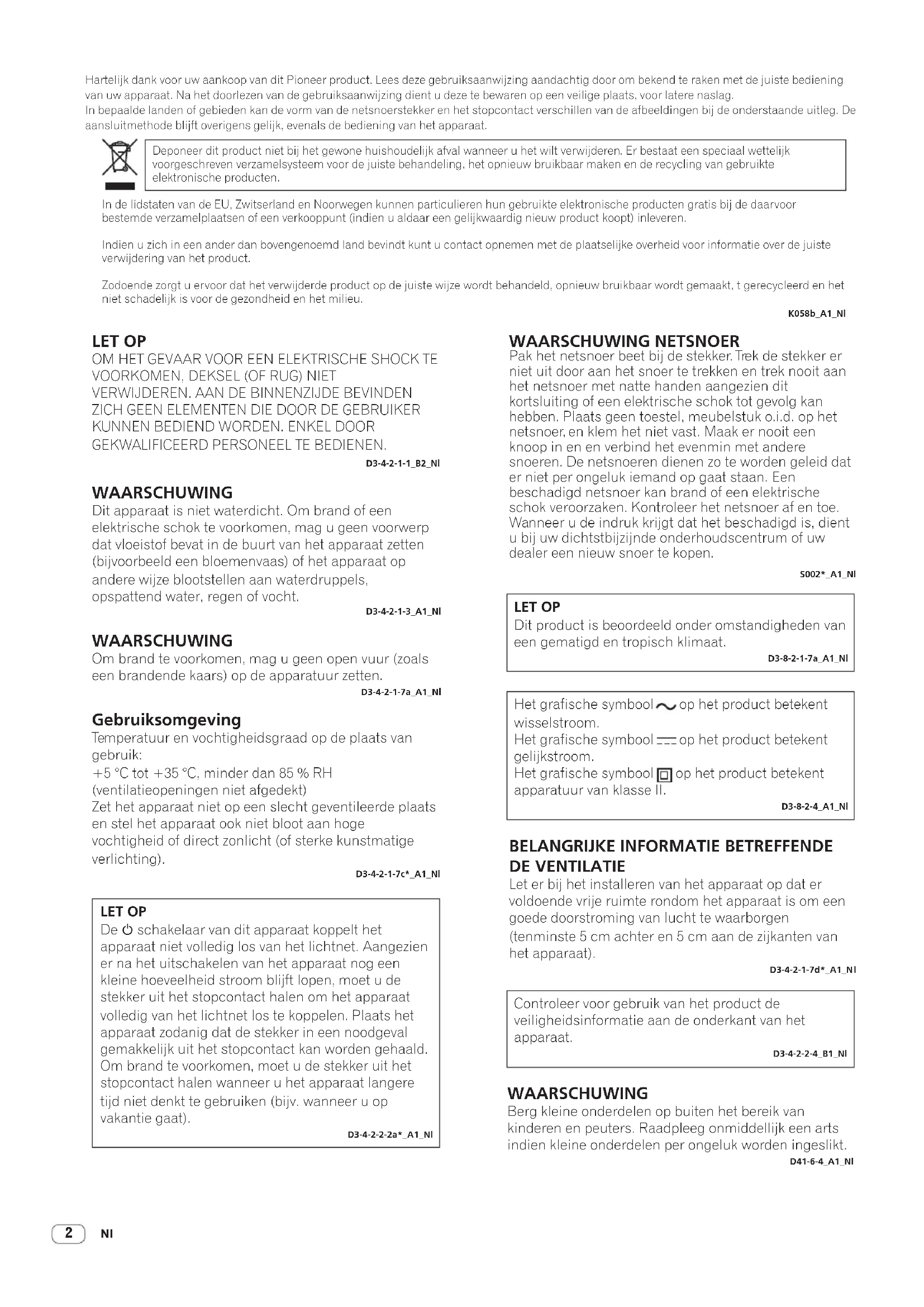

Hartelijk dank voor uw aankoop van dit Pioneer product. Lees deze gebruiksaanwijzing aandachtig door om bekend te raken met de juiste bediening van uw apparaat. Na het doorlezen van de gebruiksaanwijzing dient u deze te bewaren op een veilige plaats, voor latere naslag. In bepaalde landen of gebieden kan de vorm van de netsnoerstekker en het stopcontact verschillen van de afbeeldingen bij de onderstaande uitleg. De aansluitmethode blijft overigens gelijk, evenals de bediening van het apparaat.

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

K058b_A1_NI

LET OP

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN, AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNEN BEDIEND WORDEN, ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

D3-4-2-1-1_B2_NI

WAARSCHUWING

Dit apparaat is niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3_A1_NI

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A1_NI

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op de plaats van gebruik:

+5 °C tot +35 °C, minder dan 85 % RH

(ventilatieopeningen niet afgedekt)

Zet het apparaat niet op een slecht geventileerde plaats en stel het apparaat ook niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting).

D3-4-2-1-7c* A1 NI

LET OP

De ⚡ schakelaar van dit apparaat koppelt het apparaat niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog een kleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanneer u het apparaat langere tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat).

D3-4-2-2-2a*_A1_NI

Pak het netsnoer beet bij de stekker. Trek de stekker er niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niet per ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Kontroleer het netsnoer af en toe. Wanneer u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde onderhoudscentrum of uw dealer een nieuw snoer te kopen.

5002*_A1_NI

LET OP

Dit product is beoordeeld onder omstandigheden van een gematigd en tropisch klimaat.

D3-8-2-1-7a_A1_NI

Het grafische symbool ∼ op het product betekent wisselstroom.

Het grafische symbool --- op het product betekent gelijkstroom.

Het grafische symbool □ op het product betekent apparatuur van klasse II.

D3-8-2-4_A1_NI

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installeren van het apparaat op dat er voldoende vrije ruimte rondom het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 5 cm achter en 5 cm aan de zijkanten van het apparaat).

D3-4-2-1-7d*_A1_NI

Controleer voor gebruik van het product de veiligheidsinformatie aan de onderkant van het apparaat.

D3-4-2-2-4_B1_NI

WAARSCHUWING

Berg kleine onderdelen op buiten het bereik van kinderen en peuters. Raadpleeg onmiddellijk een arts indien kleine onderdelen per ongeluk worden ingeslikt.

D41-6-4_A1_NI

Alvorens te beginnen

Opmerkingen over deze handleiding

• Hartelijk dank voor uw aankoop van dit Pioneer DJ product.
  In deze handleiding vindt u korte beschrijvingen van de verbinding tussen het toestel en uw computer en de audio-uitgang. Raadpleeg de bedieningshandleiding van dit product voor meer instructies over het gebruik.
  Lees deze handleiding en de bedieningshandleiding door alvorens het product in gebruik te nemen. Beide bevatten belangrijke informatie die u moet begrijpen om het product op de juiste manier te kunnen gebruiken.
• In deze handleiding staan namen van toetsen en aansluitingen, menu's van dit product en uw computer, enz. tussen vierkante haken ([]) (bijv. [Bestand], knop [CUE], uitgangsaansluiting [PHONES]).
• De schermafbeeldingen, het uiterlijk en de specificaties van de software en de hardware in deze handleiding zijn gebaseerd op het product tijdens ontwikkeling en kunnen verschillen van de definitieve specificaties.
• Afhankelijk van uw besturingssysteem en de instellingen van uw webbrowser enz. kunnen de procedures in deze handleiding verschillen van de werkelijke bediening.

Kenmerken

Dit toestel is een alles-in-een DJ Controller die speciaal is ontworpen voor rekordbox dj. De interfaces met uiteenlopende bedieningselementen zoals "BIG JOG", "PERFORMANCE PADS" en "4-CHANNEL MIXER" zijn met extra ruimte geplaatst om nog persoonlijkere DJ-optredens mogelijk te maken met rekordbox dj. Dankzij de talloze ingangen en uitgangen zijn uiteenlopende DJ-stijlen mogelijk. Het toestel heeft een hoogwaardige uitstraling en mede daardoor is het uitermate geschikt voor gebruik in nachtclubs en op privéfeesten.

Accessoires

• Netstroomadapter
• Stroomsoer
• USB-kabel ^1
• Bedieningshandleiding (Snelstartgids) (dit document)
  • rekordbox dj-licentiecodekaart
  1 Er wordt één USB-kabel meegeleverd met dit toestel.
  Zorg voor een extra kabel die voldoet aan de USB 2.0-standaard om twee toestellen te verbinden.

Waarschuwingen

De licentiecode kan niet opnieuw worden uitgegeven. Let op dat u de code niet kwijt raakt.

De handleidingen raadplegen

De bedieningshandleiding voor dit toestel bekijken

1 Open op de computer een webbrowser en ga naar de Pioneer DJ-website hieronder.
pioneerdj.com
2 Klik op [Support].
3 Klik op [Tutorials, gebruikershandleidingen & informatie].
4 Klik op [DDJ-1000] in de categorie [DJ CONTROLLER].
5 Klik op de gewenste taal in de lijst van bedieningshandleidingen.
Download de benodigde handleiding.

De introductie van rekordbox bekijken

1 Open een webbrowser op de computer en ga naar de hieronder genoemde website.

rekordbox.com/manual

2 Klik op de gewenste taal voor de introductie van rekordbox.

rekordbox

• rekordbox rekordbox is muziekbeheersoftware voor DJ's om muziekstukken voor te bereiden en als DJ op te treden.
• rekordbox dj De functies voor DJ-optredens van rekordbox heten rekordbox dj. Voer de licentiecode in op de licentiecodekaart van rekordbox dj die bij dit product is geleverd om rekordbox dj te gebruiken.

Bedrijfsomgeving

Geschikte besturingssystemen	CPU en vereist geheugen
Mac: macOS High Sierra10.13/Sierra 10.12 (meest recente update), OSX 10.11/10.10 (meest recente update)	Intel®-processor CoreTM i7, i5, i3Intel®-processor CoreTM 2 Duo 2.0 GHz of beter
	4 GB of meer aan RAM-geheugen
Windows: 32-bits versie of 64-bits versie van Windows 10/Windows8.1 of Windows 7 (meest recente servicepack)	Intel®-processor CoreTM i7, i5, i3Intel®-processor CoreTM 2 Duo 2.0 GHz of beter
	4 GB of meer aan RAM-geheugen

Overige

USB-aansluiting	Er is een USB 2.0-aansluiting vereist om dit toestel aan te kunnen sluiten op de computer.
Schermresolutie Resolutie 1280 x 768 of hoger
Internetverbinding	Er is verbinding met het Internet vereist om uw rekordbox-gebruikersaccount te kunnen registreren en de software te downloaden.

- Raadpleeg de hieronder genoemde website voor de meest recente informatie over de systeemvereisten, compatibiliteit en ondersteunde besturingssystemen voor rekordbox. rekordbox.com/system

- De werking kan niet worden gegarandeerd op alle computers, ook niet als aan alle hier aangegeven eisen wat betreft de gebruiksomgeving wordt voldaan.

- De CPU en harde schijf leveren mogelijk niet voldoende verwerkingscapaciteit afhankelijk van de energiebesparingsinstelling enz. van de computer. Zorg dat de computer voldoet aan de voorwaarden om constant hoge prestaties te kunnen leveren (bijvoorbeeld door de computer aan te sluiten op een stopcontact om een stabiele voeding te waarborgen), met name bij gebruik van rekordbox op een laptop.

- Om toegang te hebben tot internet hebt u een afzonderlijk contract met een internetprovider nodig en moeten er internetgebruikskosten worden betaald.

- Gebruik de nieuwste versie/servicepakket van het besturingssysteem.

rekordbox voorbereiden

Installeer de software aan de hand van de onderstaande procedure wanneer u rekordbox voor het eerst gebruikt of als u gebruik maakt van rekordbox 4.x of een eerdere versie.

Als u al versie 5.x van rekordbox geïnstalleerd hebt, werk hem dan bij naar de meest recente versie via rekordbox-bijwerkbeheer. In dit geval is de volgende installatieprocedure niet vereist. Voor details over de updateprocedure, raadpleeg de onderstaande website en bekijk "Introductie tot rekordbox".

rekordbox.com/manual

Installeren van rekordbox

1 Open een webbrowser op de computer en download rekordbox van de hieronder genoemde website.
rekordbox.com/download
Als u een Windows-versie downloadt, selecteer dan ofwel de 32-bits versie of de 64-bits versie in overeenstemming met uw computer.
2 Dubbelklik op het gedownloade bestand om het uit te pakken.
3 Dubbelklik op het uitgepakte bestand om het installatieprogramma te starten.
4 Lees de gebruiksovereenkomst voor de software grondig door en voer de installatie uit door de instructies op het beeldscherm te volgen als u akkoord gaat met de voorwaarden.

- Als u niet akkoord gaat met de licentieovereenkomst, dient u de installatie te annuleren.

5 Wanneer het scherm Installatie voltooid verschijnt, sluit u de installatiehulp door de instructies op het scherm te volgen.

De installatie is nu voltooid.

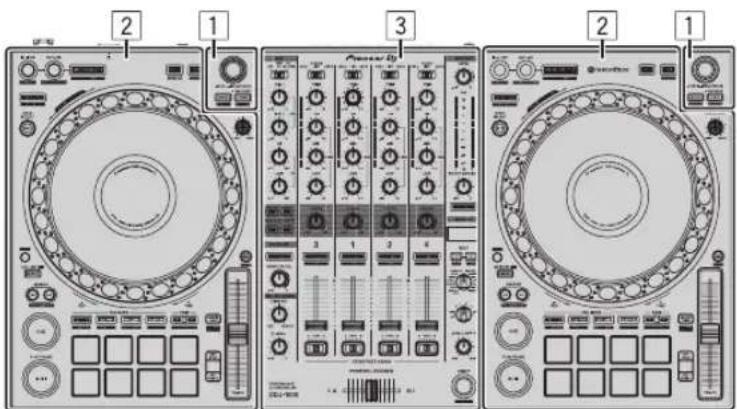

Benaming van de onderdelen

Raadpleeg Overzicht van de bedieningsloetsen in de gebruiksaanwijzing voor informatie over de toelsen en instellingen.

3 Mengpaneel-gedeelte

Bladergedeelte

1 2 BACK 1/4" TRACK 3

1 Draaiknop
2 BACK-toets
3 Toets VIEW

Deckgedeelten

Met de deckgedeelten worden de vier decks bediend. De toetsen en instellingen voor de bediening van decks 1 en 3 bevinden zich aan de linkerzijde van de controller en die voor de bediening van decks 2 en 4 aan de rechterzijde van de controller.

23 Regelaar MIC1 LEVEL
24 Kanaalniveau-aanduiding
25 TRIM-instelling
26 Bedieningselement EQ (HI, MID, LOW)
27 COLOR instelling
28 Hoofdtelefoon CUE knop
29 Kanaal-fader
30 Crossfader-keuzeschakelaar
31 Crossfader-regelaar

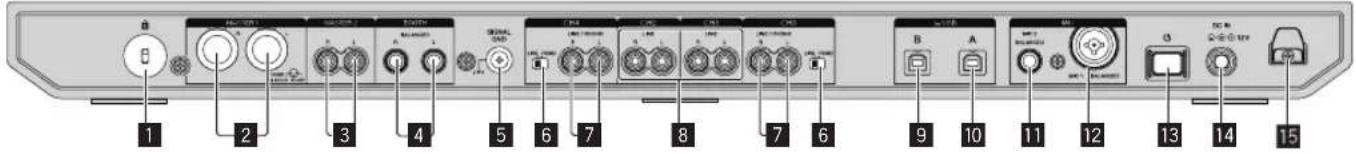

Achterpaneel

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 Kensington-beveiligingsgleuf
2 MASTER 1-uitgangsaansluiting
3 MASTER 2-uitgangsaansluiting
4 BOOTH-uitgangsaansluitingen
5 SIGNAL GND-aansluiting
6 LINE/PHONO-schakelaar
7 Ingangsaansluitingen LINE/PHONO
8 Ingangsaansluitingen LINE

9 USB-aansluitingen (USB B)
10 USB-aansluitingen (USB A)
11 Ingangsaansluitingen MIC2
12 Ingangsaansluitingen MIC1
13 ⏻-schakelaar

Hiermee wordt dit toestel aan en uit gezet.

14 DC IN-aansluiting
15 Snoerhaak DC

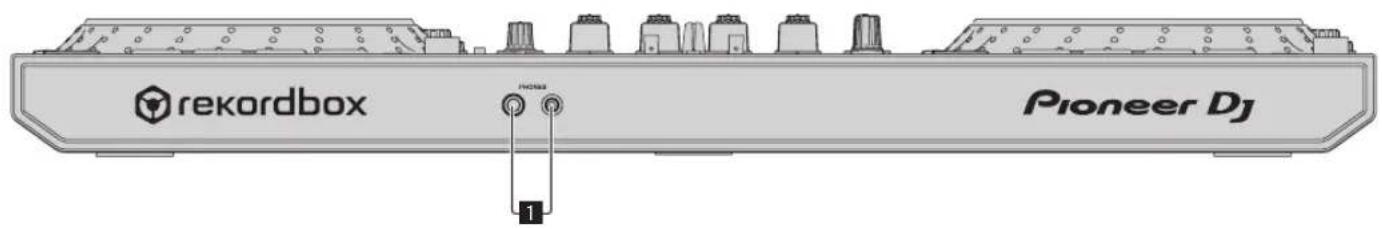

Voorpaneel

1 PHONES-uitgangsaansluitingen

Bediening

• Steek de stekker pas in het stopcontact nadat alle aansluitingen zijn voltooid.
  Zet dit toestel uit en haal het stroomsnoer uit het stopcontact voordat u componenten aansluit of aansluitingen wijzigt.
  Raadpleeg de bedieningshandleiding voor de aan te sluiten componenten.
• Gebruik uitsluitend het netsnoer en de netstroomadapter die bij het toestel zijn geleverd.
• Gebruik de USB-kabel die met dit toestel wordt meegeleverd of een USB-kabel die voldoet aan USB 2.0.
• Gebruik geen USB-hub.

Aansluitvoorbeeld

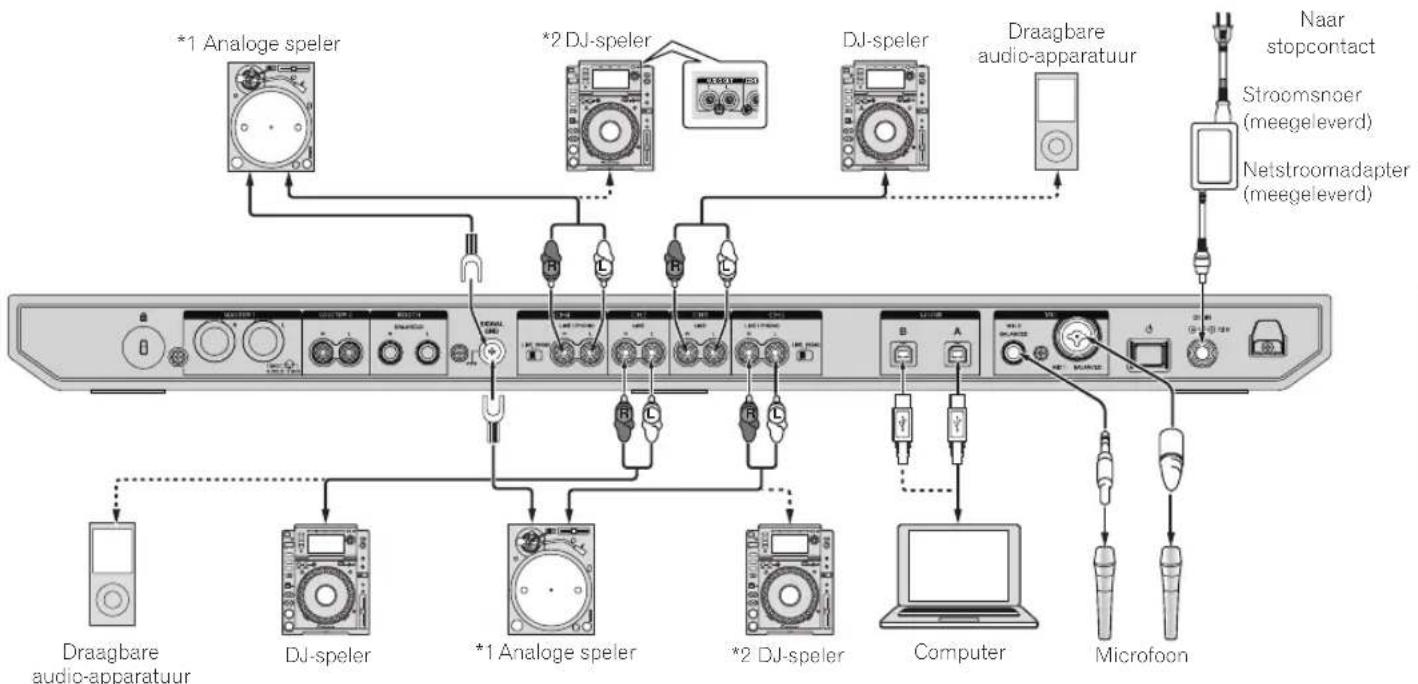

Aansluiten van ingangsaansluitingen

Achterpaneel

• *1 Zet de schakelaar [LINE/PHONO] naast de aansluitingen op [PHONO] als u het toestel aansluit op een analoge speler.
*2 Zet de schakelaar [LINE/PHONO] naast de aansluitingen op [LINE] als u het toestel aansluit op een DJ-speler.

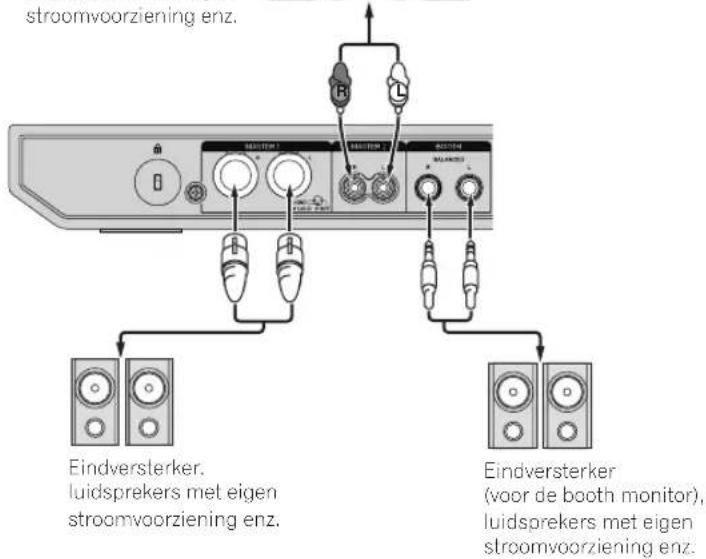

Aansluiten van uitgangsaansluitingen

Achterpaneel

Apparatuur, versterkers, luidsprekers met eigen stroomvoorziening enz.

stroomvoorziening enz. Eindversterker, luidsprekers met eigen stroomvoorziening enz. Eindversterker (voor de booth monitor), luidsprekers met eigen stroomvoorziening enz.

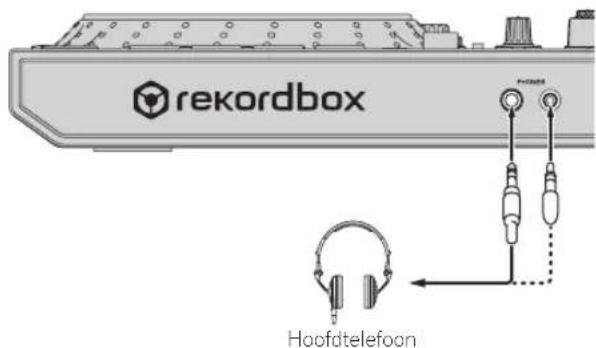

Voorpaneel

rekordbox Haofdtelefoon

1 Gebruik de uitgangsaansluitingen [MASTER 1] voor een gebalanceerde uitgang. Bij aansluiting op een ongebalanceerde signaalbron (bijv. RCA) met behulp van een XLR-naar-RCA-conversiekabel (of conversie-adapter) enz., kan dit ten koste gaan van de geluidskwaliteit of kan er ruis ontstaan.

Voor verbinding met een ongebalanceerde signaalbron (bijv. RCA) dient u de uitgangsaansluitingen [MASTER 2] te gebruiken.

2 Pas op: steek niet per ongeluk de stekker van de voedingskabel van een ander toestel in de uitgangsaansluitingen [MASTER 1].

Sluit geen aansluitingen die fantoomvoeding kunnen geven aan op de uitgangsaansluitingen [MASTER 1].

3 Gebruik de uitgangsaansluitingen [BOOTH] voor een gebalanceerde uitgang. Bij aansluiting op een ongebalanceerde signaalbron (bijv. een RCA- of TS-aansluiting) met een TRS-naar-RCA-conversiekabel (of conversie-adapter), TS-kabel enz., kan dit ten koste gaan van de geluidskwaliteit of kan er ruis ontstaan.

Aansluitingen

Raadpleeg de bedieningshandleiding voor dit product, beschikbaar op de website van Pioneer DJ, voor meer informatie over het gebruik van dit product met rekordbox dj.

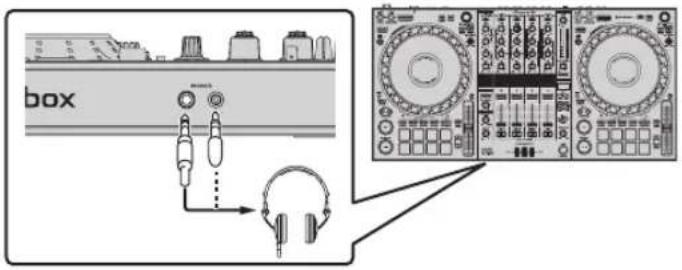

1 Sluit een hoofdtelefoon aan op de uitgangsaansluitingen [PHONES].

box

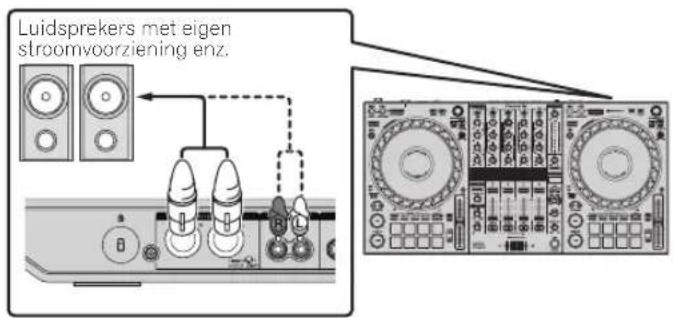

2 Sluit apparaten zoals luidsprekers met voeding of een versterker en componenten aan op de uitgangsaansluitingen [MASTER 1] of [MASTER 2].

Luidsprekers met eigen stroomvoorziening enz.

- Om het geluid te kunnen produceren via de [BOOTH]-uitgangsaansluitingen, sluit u apparaten zoals luidsprekers aan op de [BOOTH]-uitgangsaansluitingen.

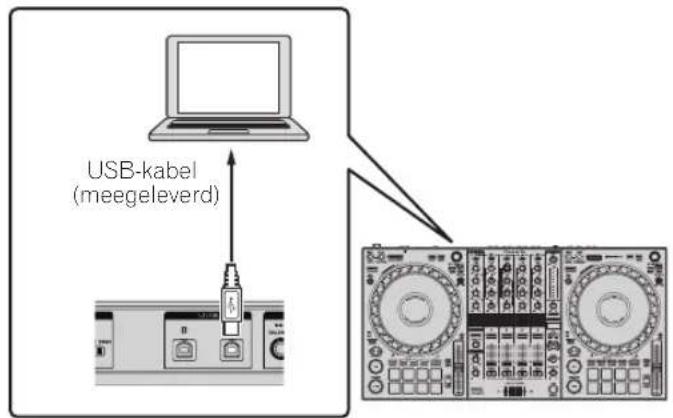

3 Sluit dit toestel aan op uw computer met een USB-kabel.

USB-kabel (meegeleverd)

4 Zet de computer aan.

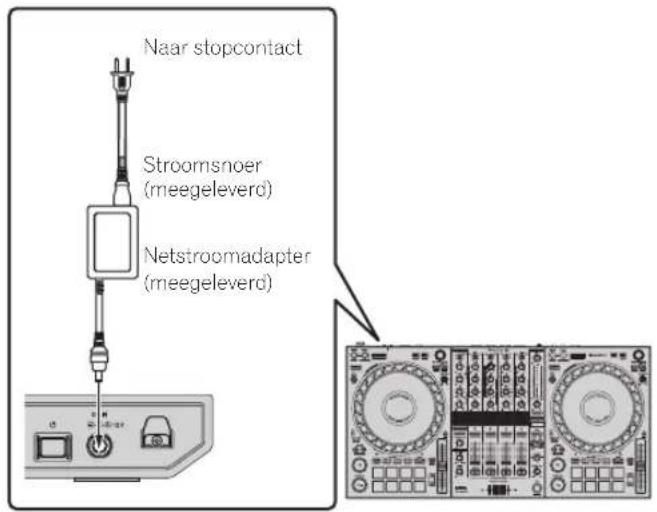

5 Sluit de netstroomadapter aan

Naar stopcontact Stroomsnoer (meegeleverd) Netstroomadapter (meegeleverd)

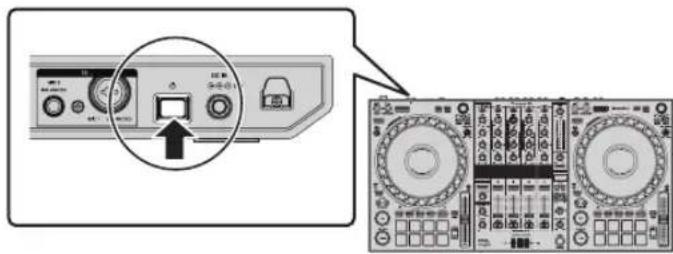

6 Druk op de schakelaar [☐] op het achterpaneel van dit toestel om het toestel aan te zetten.

[Apparaatstuurprogramma installeren] wordt mogelijk weergegeven wanneer het toestel voor het eerst wordt aangesloten op de computer of wanneer het op een andere USB-poort van de computer wordt aangesloten. Wacht even totdat [De apparaten zijn gereed voor gebruik] wordt weergegeven.

7 Zet de apparatuur die is verbonden met de uitgangsaansluitingen (luidsprekers met eigen stroomvoorziening, eindversterker, componenten enz.) aan.

- Als er een microfoon, DJ-speler of ander extern apparaat is aangesloten op de ingangsaansluitingen, zet het aangesloten apparaat dan ook aan.

Opstarten van het systeem

Starten van de rekordbox

Wanneer het systeem voor het eerst wordt gestart, dient eerst de account voor rekordbox dj te worden geregistreerd en geactiveerd. Ga naar de hieronder genoemde site en zie "Inleiding rekordbox" voor meer informatie over elke procedure. rekordbox.com/manual

Voor Mac

Open de map [Applicatie] in Finder en dubbelklik op het [rekordbox] icoon.

Voor Windows 10

Klik in het menu [Starten] op [Pioneer] > pictogram [rekordbox].

Voor Windows 8.1

Klik in [Apps-weergave] op het pictogram [rekordbox].

Voor Windows 7

Klik op menu [Starten] > [Alle programma's] > [Pioneer] > [rekordbox X.X.X] > het pictogram [rekordbox] in die volgorde.

Audio-instellingen controleren

Controleer of de instellingen Audio in [Voorkeuren] van rekordbox als volgt zijn ingesteld.

Voor Mac

[Uitgangskanalen]:

[Master Output]: [DDJ-1000: MASTER]

- Als PC MASTER OUT is ingeschakeld, wordt de informatie " + Naam van audioapparaat in computer" ook weergegeven na [MASTER] van het item [Master Output] in de instellingen Audio.

Muziekbestanden toevoegen aan een [Verzameling]

Een door rekordbox beheerde lijst van muziekstukbestanden wordt weergegeven op het scherm [Verzameling].

Registreer de muziekstukbestanden op de computer als de muziekcollectie voor rekordbox en analyseer ze om deze muziekstukken te kunnen gebruiken met rekordbox.

1 Klik op [Verzameling] in de boomweergave.

Er wordt een lijst getoond van de muziekstukken die geregistreerd zijn in [Verzameling].

2 Open Finder of Windows Verkenner en sleep de muziekstukbestanden of mappen met muziekstukbestanden naar de lijst met muziekstukken.

De muziekstukbestanden worden toegevoegd aan [Verzameling] en de analyse van de golfvorm van de muziekstukbestanden start. Wacht tot de analyse van alle muziekstukbestanden is voltooid.

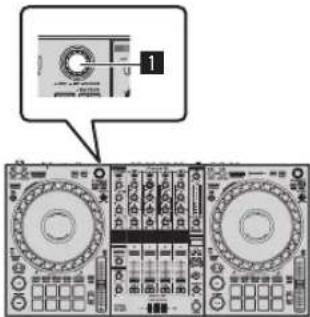

Muziekstukken in een deck laden

Hieronder wordt als voorbeeld de procedure beschreven voor het laden van muziekstukken in deck 1 (linkerzijde).

- Draai aan de draaiknop van deck 1 (linkerzijde) om een muziekstuk in [Verzameling] te selecteren en druk vervolgens de draaiknop in.

Het muziekstuk wordt in deck 1 geladen.

Een muziekbestand afspelen

Hieronder wordt als voorbeeld de procedure beschreven voor het weergeven van het geluid van deck 1 (linkerzijde).

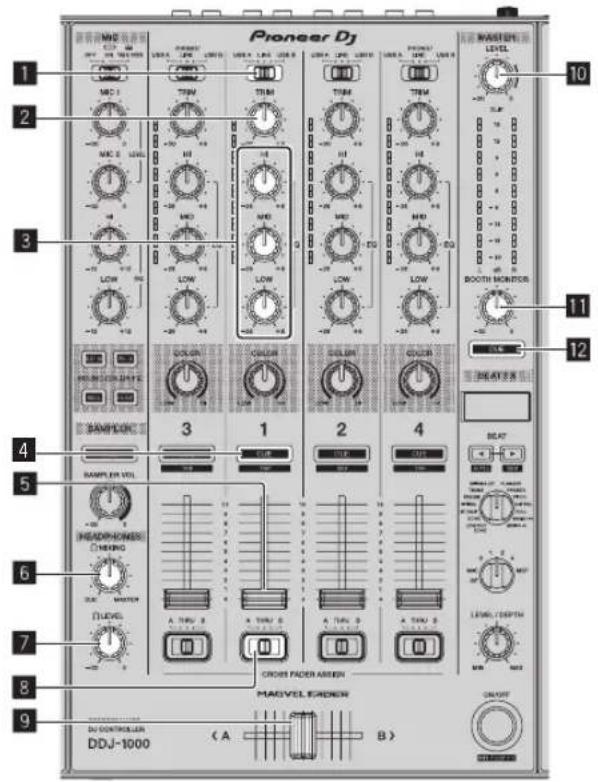

Pioneer DJ 1 2 3 4 5 6 7 8 9 DJ CONTROLLER DDJ-1000 A TINU B A TINU D A TINU E A TINU F CROSS FADER AMIEN MUSLEVEL SCREEN DUA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER DA CONTROLLER BAUT BEAT CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACTA CACT A B) CRAUPT

1 USB A, LINE, USB B-keuzeschakelaar
2 TRIM-instelling
3 Bedieningselement EQ (HI, MID, LOW)
4 Hoofdtelefoon CUE knop
5 Kanaal-fader
6 HEADPHONES MIXING instelling
7 HEADPHONES LEVEL instelling
8 Crossfader-keuzeschakelaar
9 Crossfader-regelaar
10 MASTER LEVEL instelling
11 BOOTH MONITOR LEVEL-instelling
12 MASTER CUE-toets

1 Stel het volgende in zoals gespecificeerd.

Deel Bediening
USB A, LINE, USB B-keuzeschakelaar	USB A
TRIM-instelling Draai deze volledig rechtsom.
Bedieningselement EQ (HI, MID, LOW)	Middenpositie
COLOR instelling Middenpositie
Kanaal-fader Verplaats deze naar voren.
MASTER LEVEL instelling Draai deze volledig rechtsom.
Crossfader-regelaar Middenpositie
Crossfader-keuzeschakelaar [THRU]-positie

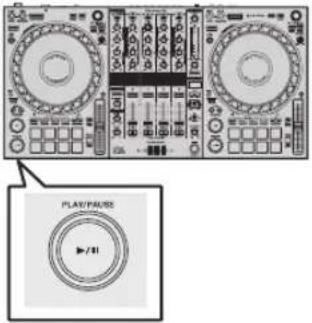

2 Druk op de toets [PLAY/PAUSE ▶/II] om het muziekstuk af te spelen.

PLAY/PAUSE +/1

3 Draai aan de [TRIM]-regelaar.

Pas de [TRIM]-instelling aan zodat de oranje kanaalniveau-aanduiding alleen bij het piekniveau oplicht.

4 Verplaats de kanaal-fader naar voren.

5 Draai aan de [MASTER LEVEL]-instelling om het audioniveau van de luidsprekers in te stellen.

Zet het geluidsniveau van de uitgangsaansluitingen [MASTER 1] en [MASTER 2] op een gepast niveau.

- Om geluid uit de luidspreker van de computer te laten komen, moet het volume van de luidspreker van de computer worden aangepast en niet de regelaar [MASTER LEVEL].

Meeluisteren via een hoofdtelefoon

Stel het volgende in zoals gespecificeerd.

Deel Bediening
HEADPHONES MIXING instelling Middenpositie
HEADPHONES LEVEL instelling Draai deze volled g rechtsom,

1 Druk op de hoofdtelefoontoets [CUE] voor kanaal 1.

2 Draai aan de [HEADPHONES LEVEL]-instelling.

Stel het geluidsniveau dat geproduceerd wordt via de hoofdtelefoon in op een geschikt niveau.

Opmerking

Dit toestel en rekordbox dj bevatten talrijke functies waarmee DJ's nog persoonlijkere opvoeringen kunnen verzorgen. Ga naar de hieronder genoemde site en zie de "rekordbox Manual" voor meer informatie over elke functie.

rekordbox.com/manual

Het systeem uitschakelen

1 Sluit rekordbox.
2 Druk op de schakelaar [☐] op het achterpaneel van dit toestel om het toestel op stand-by te zetten.
3 Koppel de USB-kabel los van uw computer.

Aanvullende informatie

Instellingen aanpassen

- Zie Instellingen aanpassen in de Handleiding voor gedetailleerde instructies over het wijzigen van instellingen van dit toestel.

Verhelpen van storingen

- Als u denkt dat er iets verkeerd is met dit toestel, controleer dan de onderwerpen in het gedeelte voor probleemoplossing van de handleiding van dit toestel, en bezoek de ondersteuningswebsite van Pioneer DJ en raadpleeg [FAQ]. pioneerdj.com/support/

Sommige problemen doen zich voor als gevolg van de aangesloten componenten. Als het probleem niet kan worden opgelost na de aangesloten componenten te hebben gecontroleerd, neem dan contact op met het servicecentrum of met uw dealer om het toestel te laten repareren.

- Dit toestel werkt mogelijk niet naar behoren als het wordt blootgesteld aan statische elektriciteit of andere externe invloeden. In zulke gevallen koppelt u het netsnoer los, wacht u ongeveer één minuut en sluit u het opnieuw aan om de normale werking te herstellen.

Handelsmerken en gedeponeerde handelsmerken

• Pioneer DJ is een handelsmerk van PIONEER CORPORATION en wordt in licentie gebruikt, rekordbox en KUVO zijn handelsmerken of geregistreerde handelsmerken van de Pioneer DJ Corporation.
• rekordbox is een handelsmerk of geregistreerd handelsmerk van de Pioneer DJ Corporation.
• Windows is een gedeponeerd handelsmerk van Microsoft Corporation in de Verenigde Staten en andere landen.
• Mac, macOS, OS X en Finder zijn handelsmerken van Apple Inc., gedeponeerd in de VS en andere landen.
• Intel en Intel Core zijn handelsmerken van Intel Corporation in de V.S. en/of andere landen.

De hierin vermelde namen van bedrijven en hun producten zijn de handelsmerken of geregistreerde handelsmerken van hun respectieve eigenaars.

Het rekordbox-programma beperkt het afspelen en kopieren van muziekmateriaal met auteursrechtbescherming.

• Wanneer er gecodeerde gegevens e.d. voor auteursrechtbescherming zijn opgenomen in de muziek, kan het niet altijd mogelijk zijn het programma normaal te gebruiken.
• Wanneer rekordbox waarneemt dat er gecodeerde gegevens e.d. voor auteursrechtbescherming zijn opgenomen in de muziek, kan de bewerking (afspelen, lezen e.d.) tussentijds stoppen.

Opnemen die u hebt gemaakt kunnen slechts dienen voor uw eigen luisterplezier en kunnen onder de auteursrechtwetten niet voor andere doeleinden worden gebruikt zonder toestemming van de auteursrechthouder.

• Muziek die is opgenomen vanaf CD's e.d. wordt beschermd door de auteursrechtwetten van de meeste landen en door internationale verdragen. Het valt onder de verantwoordelijkheid van de persoon die de muziek heeft opgenomen er op toe te zien dat de opnamen op legale wijze worden gebruikt.
• Bij het behandelen van muziek die door downloaden van Internet e.d. is verkregen, is het de volledige verantwoordelijkheid van de persoon die het downloaden heeft verricht er op toe te zien dat de muziek wordt gebruikt in overeenstemming met de voorwaarden van het download-contract.

Specificaties

Netstroomadapter

Stroomvereisten.... 220 V tot 240 V wisselstroom, 50 Hz/60 Hz

Opgegeven stroomsterkte 0,9 A

Opgegeven uitgangsvermogen 12 V gelijkstroom, 3 A

Stroomverbruik (in de ruststand) 0,4 W

Algemeen – Hoofdtoestel

Energieverbruik....DC 12 V, 2 000 mA

Gewicht hoofdapparaat 6,0 kg

Buitenafmetingen....708 mm (B) × 73,4 mm (H) × 361,4 mm (D)

Toegestane bedrijfstemperatuur....+5 °C tot +35 °C

Toegestane luchtvochtigheid....5 % tot 85 % (zonder condensatie)

Audiogedeelte

Bemonsteringswaarde 44,1 kHz

D/A-omzetter 32-bit

A/D-omzetter 24-bit

Frequentiekarakteristiek

USB, LINE, MIC1, MIC2 20 Hz t/m 20 kHz

Signaal/ruisverhouding (nominaal uitgangsvermogen, A-WEIGHTED)

USB 112 dB

LINE 96 dB

PHONO 85 dB

MIC1 80 dB

MIC2 80 dB

Totale harmonische vervorming (20 Hz — 20 kHzBW)

USB 0,002%

LINE 0,005%

Standaard ingansniveau / Ingangsimpedantie

LINE -12 dBu/47 kΩ

PHONO -52 dBu/47 kΩ

MIC1 -57 dBu/3.3 kΩ

MIC2....-57 dBu/3,3 kΩ

Standaard uitgangsniveau / Belastingsimpedantie / Uitgangsimpedantie

MASTER 1....+6 dBu/10 kΩ/330 Ω of minder

MASTER 2....+2 dBu/10 kΩ/680 Ω of minder

BOOTH....+6 dBu/10 kΩ/330 Ω of minder

PHONES +8 dBu/32 Ω/10 Ω of minder

Nominaal uitgangsniveau / Belastingsimpedantie

MASTER 1....25 dBu/10 kΩ

MASTER 2....21 dBu/10 kΩ

BOOTH....25 dBu/10 kΩ

Overspraak

LINE 82 dB

Kanaalequalizerkarakteristiek

HI -26 dB tot +6 dB (20 kHz)

MID....-26 dB tot +6 dB (1 kHz)

LOW -26 dB tot + 6 dB (20 Hz)

Microfoonequalizerkarakteristiek

HI -12 dB tot +12 dB (10 kHz)

LOW -12 dB tot +12 dB (100 Hz)

In / uitgangsaansluitingen

Ingangsaansluitingen LINE

Tulpstekkerbussen....2 stk.

Ingangsaansluitingen LINE/PHONO

Tulpstekkerbussen....2 stk.

Ingangsaansluitingen MIC

XLR-aansluiting en 1/4" TRS-stekker....1 set

1/4" TRS-stekker....1 set

MASTER-uitgangsaansluitingen

XLR-aansluiting ....1 st.

Tulpstekkerbussen....1 st.

BOOTH-uitgangsaansluiting

1/4" TRS-stekker....1 set

PHONES-uitgangsaansluiting

1/4" stereostekker 1 set

3,5 mm stereoministekker....1 set

USB-aansluitingen

B type....2 sets

— De technische gegevens en het ontwerp van dit product kunnen vanwege voorlgaande verbetering zonder voorafgaande kennisgeving worden gewijzigd.

• © 2017 Pioneer DJ Corporation. Alle rechten voorbehouden.
