MANUALE UTENTE DDJ1000 PIONEER

Per la sezione FAQ e altre informazioni di supporto per questo prodotto, visitare il sito indicato sopra.

Istruzioni per l'uso (Guida di avvio veloce)

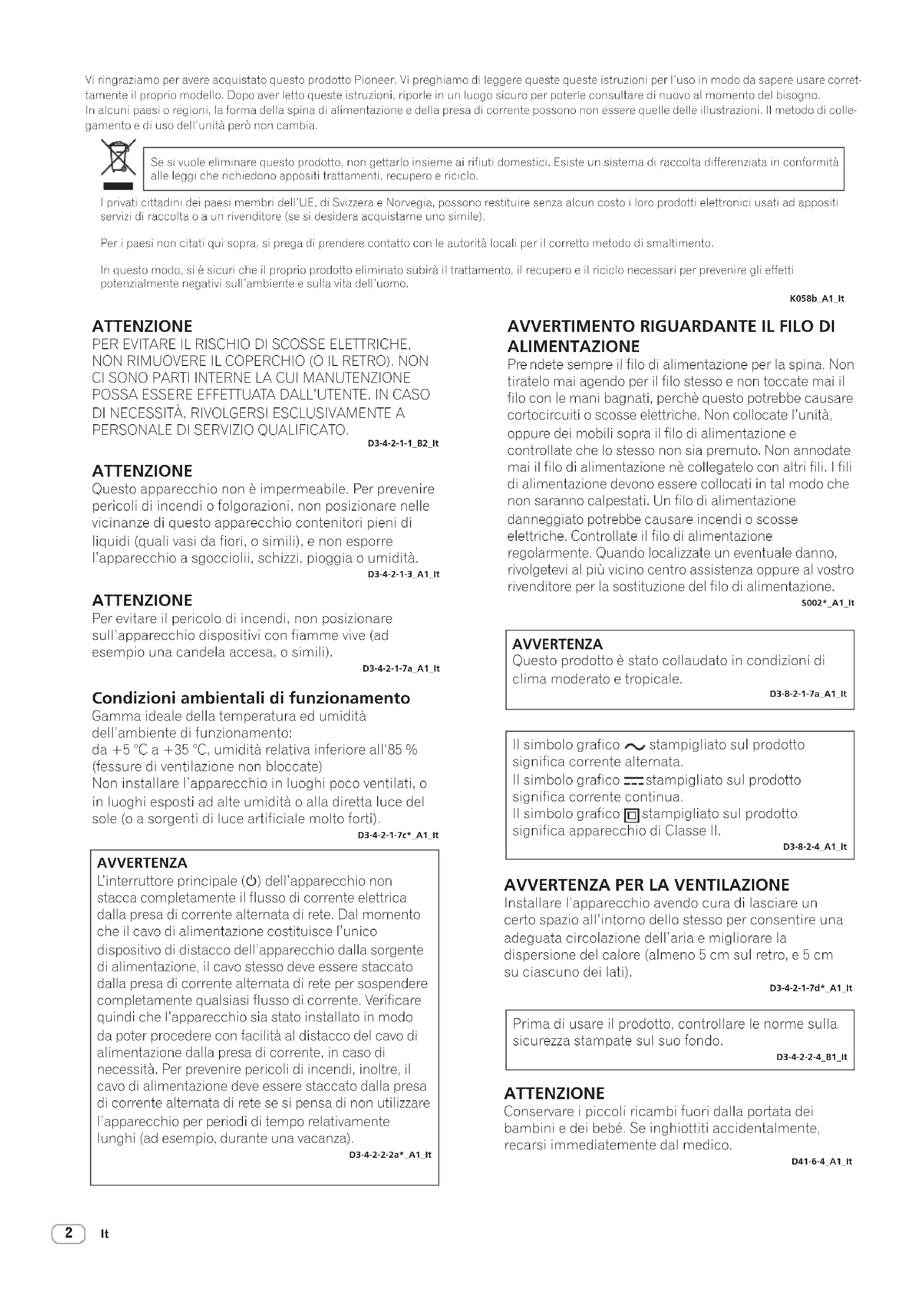

Vi ringraziamo per avere acquistato questo prodotto Pioneer. Vi preghiamo di leggere queste queste istruzioni per l'uso in modo da sapere usare correttamente il proprio modello. Dopo aver letto queste istruzioni, riporle in un luogo sicuro per poterle consultare di nuovo al momento del bisogno. In alcuni paesi o regioni, la forma della spina di alimentazione e della presa di corrente possono non essere quelle delle illustrazioni. Il metodo di collegamento e di uso dell'unità però non cambia.

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058b_A1_lt

ATTENZIONE

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESSITÀ, RIVOLGERSI ESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.

D3-4-2-1-1_B2_It

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contenitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità.

D3-4-2-1-3_A1_lt

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vive (ad esempio una candela accesa, o simili).

D3-4-2-1-7a_A1_lt

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:

da +5 °C a +35 °C, umidità relativa inferiore all'85 % (fessure di ventilazione non bloccate)

Non installare l'apparecchio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7c*_A1_lt

AVVERTENZA

L'interruttore principale (☑) dell'apparecchio non stacca completamente il flusso di corrente elettrica dalla presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico dispositivo di distacco dell'apparecchio dalla sorgente di alimentazione, il cavo stesso deve essere staccato dalla presa di corrente alternata di rete per sospendere completamente qualsiasi flusso di corrente. Verificare quindi che l'apparecchio sia stato installato in modo da poter procedere con facilità al distacco del cavo di alimentazione dalla presa di corrente, in caso di necessità. Per prevenire pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato dalla presa di corrente alternata di rete se si pensa di non utilizzare l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza).

D3-4-2-2-2a*_A1_lt

AVVERTIMENTO RIGUARDANTE IL FILO DI ALIMENTAZIONE

Pre ndete sempre il filo di alimentazione per la spina. Non tiratelo mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuiti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sia premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza oppure al vostro rivenditore per la sostituzione del filo di alimentazione.

S002*_A1_lt

AVVERTENZA

Questo prodotto è stato collaudato in condizioni di clima moderato e tropicale.

D3-8-2-1-7a_A1_lt

Il simbolo grafico ∼ stampigliato sul prodotto significa corrente alternata.

Il simbolo grafico = stampigliato sul prodotto significa corrente continua.

Il simbolo grafico □ stampigliato sul prodotto significa apparecchio di Classe II.

D3-8-2-4_A1_It

AVVERTENZA PER LA VENTILAZIONE

Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 5 cm sul retro, e 5 cm su ciascuno dei lati).

D3-4-2-1-7d*_A1_lt

Prima di usare il prodotto, controllare le norme sulla sicurezza stampate sul suo fondo.

D3-4-2-2-4_B1_It

ATTENZIONE

Conservare i piccoli ricambi fuori dalla portata dei bambini e dei bebé. Se inghiottiti accidentalmente, recarsi immediatemente dal medico.

D41-6-4_A1_It

Prima di cominciare

Come leggere questo manuale

• Vi ringraziamo per avere acquistato questo prodotto Pioneer DJ. Questo manuale fornisce brevi descrizioni relative ai collegamenti tra l'unità, il computer e l'uscita audio. Per ulteriori istruzioni sull'uso di questo prodotto, vedere le Istruzioni per l'uso di questo prodotto.
  Prima di utilizzare il prodotto, leggere questo manuale e le Istruzioni per l'uso. Entrambi i manuali contengono informazioni importanti che è necessario comprendere per utilizzare correttamente il prodotto.
• In questo manuale, i nomi dei pulsanti e dei terminali, i menu di questo prodotto e del computer, ecc., sono indicati fra parentesi quadre ([]) (ad esempio, [File], pulsante [CUE], terminale di uscita [PHONES]).
• Le schermate, l'aspetto esterno e le specifiche del software e dell'hardware descritti in questo manuale si basano sul prodotto ancora in fase di sviluppo e possono differire dalle specifiche finali.
• A seconda del sistema operativo, delle impostazioni del browser web, ecc., le procedure descritte in questo manuale possono differire dalle operazioni reali.

Caratteristiche

Questa unità è un DJ controller all-in-one progettato specificamente per rekordbox dj. La sua interfaccia comprende diversi comandi come la "BIG JOG", i "PERFORMANCE PAD" e il "4-CHANNEL MIXER", posizionati con molto spazio a disposizione per performance da DJ più personalizzate utilizzando "rekordbox dj". Inoltre, i numerosi terminali di ingresso e uscita supportano un'ampia varietà di stili da DJ. Il prodotto si contraddistingue per un design di alta qualità ed è perfetto per scenari diversi, come club o feste private.

Accessori

• Adattatore di CA
  • Cavo di alimentazione
  • Cavo USB 1
• Istruzioni per l'uso (Guida di avvio veloce) (questo documento)
• Scheda con la chiave di licenza rekordbox dj
  1 Con questa unità è incluso un cavo USB.

Per collegare due unità, utilizzare un cavo conforme allo standard USB 2.0.

Attenzione

La chiave di licenza non può venire rilasciata una seconda volta. Fare attenzione a non perderla.

Visualizzazione dei manuali

Visualizzazione delle Istruzioni per l'uso di questa unità

1 Avviare il browser web del computer e accedere al sito del prodotto Pioneer DJ indicato di seguito.
pioneerdj.com
2 Fare clic su [Supporto].
3 Fare clic su [Tutorial, manuali e documentazione].
4 Fare clic su [DDJ-1000] nella categoria [CONSOLE PER DJ].
5 Fare clic sulla lingua desiderata dall'elenco delle Istruzioni per l'uso.
Scaricare il manuale come necessario.

Visualizzazione dell'introduzione a rekordbox

1 Avviare il browser web del computer e accedere al sito indicato di seguito.
rekordbox.com/manual
2 Fare clic sulla lingua desiderata per l'introduzione a rekordbox.

rekordbox

• rekordbox rekordbox è un software di gestione musicale per DJ che consente di preparare i brani ed eseguire performance DJ.
• rekordbox dj Le funzioni performance DJ di rekordbox sono denominate rekordbox dj. Per utilizzare rekordbox dj, inserire la chiave di licenza indicata sulla scheda della chiave di licenza rekordbox dj inclusa con questo prodotto.

Ambiente operativo

Sistemi operativi supportati	CPU e memoria richiesti
Mac: macOS HighSierra 10.13/Sierra10.12 (aggiornamento più recente), OS X10.11/10.10 (aggiornamento più recente)	Processore Intel ^ Core ^TM i7, i5, i3Processore Intel ^ Core ^TM 2 Duo da 2,0 GHz o superiore
	4 GB o più di RAM
Windows: versioni a 32bit o a 64 bit di Windows10, Windows 8.1 oWindows 7 (service pack più recente)	Processore Intel ^ Core ^TM i7, i5, i3Processore Intel ^ Core ^TM 2 Duo da 2,0 GHz o superiore
	4 GB o più di RAM

Altri

Porta USB	Il collegamento del computer a questa unità richiede una porta USB 2.0.
Risoluzione del display 1 280 x 768 pixel o più
Collegamento Internet	La registrazione dell'account utente di rekordbox e il download del software richiedono un collegamento Internet.

- Per le informazioni più recenti su requisiti di sistema, compatibilità e sistemi operativi supportati da rekordbox, vedere il sito indicato di seguito, rekordbox.com/system

- Non si garantisce il funzionamento su tutti i computer, anche se soddisfano le condizioni di ambiente operativo minime qui indicate.

- A seconda delle impostazioni di risparmio energetico del computer, ecc., le capacità di elaborazione della CPU e del disco fisso potrebbe non essere sufficienti. Verificare che il computer sia in grado di assicurare alte prestazioni in modo costante (ad esempio, collegando il computer a una presa di corrente per garantire un'alimentazione stabile), specie se si esegue rekordbox su un laptop.

- Per l'accesso a internet è necessario un contratto a parte con un fornitore di servizi internet e il pagamento delle tariffe di collegamento.

- Utilizzare l'ultima versione/service pack del sistema operativo.

Preparazione di rekordbox

Quando si utilizza rekordbox per la prima volta o se si utilizza rekordbox 4.x o versione precedente, installare il software seguendo la procedura indicata di seguito.

Se è già installato rekordbox Ver. 5.x, aggiornarlo alla versione più recente da Gestore aggiornamenti di rekordbox. In questo caso, la procedura di installazione indicata di seguito non è necessaria. Per dettagli sulla procedura di aggiornamento, accedere al sito indicato di seguito e vedere "Introduzione a rekordbox".

rekordbox.com/manual

Installazione di rekordbox

1 Avviare un browser web sul computer e scaricare rekordbox dal sito indicato di seguito.
rekordbox.com/download
Se si scarica una versione per Windows, selezionare la versione a 32 bit o la versione a 64 bit in modo che corrisponda al sistema operativo del computer.
2 Fare doppio clic sul file scaricato per decomprimerlo.
3 Fare doppio clic sul file decompresso per avviare il programma di installazione.
4 Leggere attentamente il contratto di licenza per l'utente finale del software e, se si accettano i termini, procedere all'installazione seguendo le istruzioni visualizzate su schermo.

- Se non si accetta il contratto di licenza, annullare l'installazione.

5 Quando viene visualizzata la schermata di completamento dell'installazione, chiudere il programma di installazione seguendo le istruzioni visualizzate su schermo.

L'installazione è completata.

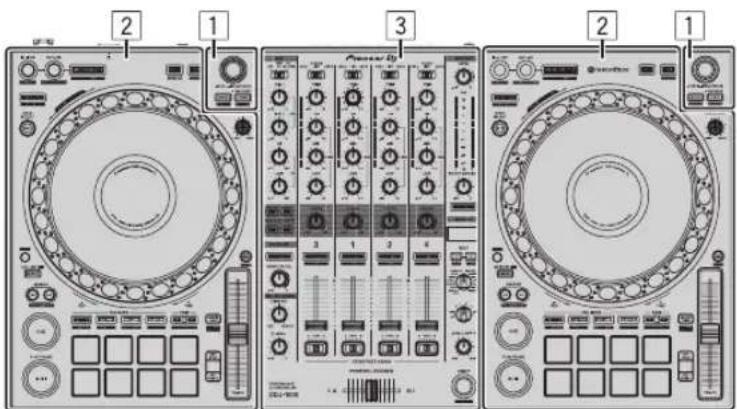

Nome delle varie parti

Per i dettagli sulle funzioni dei pulsanti e dei controlli, vedere Nomi delle parti e funzioni nelle istruzioni per l'uso.

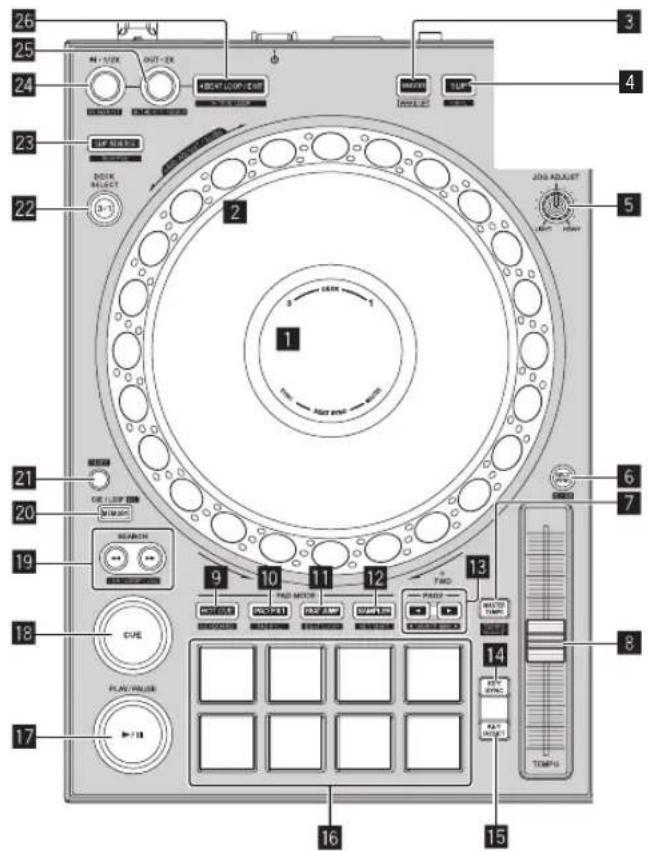

Le sezioni deck sono utilizzate per controllare i quattro deck. I pulsanti e i controlli utilizzati per i deck 1 e 3 si trovano sulla sinistra del controller, quelli per i deck 2 e 4 sulla destra.

1 Sezione display della manopola
2 Jog dial
3 Pulsante QUANTIZE
4 Pulsante SLIP
5 Comando JOG FEELING ADJUST
6 Pulsante BEAT SYNC
7 Pulsante MASTER TEMPO
8 Cursore TEMPO
9 Pulsante della modalità HOT CUE
10 Pulsante della modalità PAD FX1
11 Pulsante della modalità BEAT JUMP
12 Pulsante della modalità SAMPLER
13 Pulsante PAGE ◀, ▶
14 Pulsante KEY SYNC
15 Pulsante KEY RESET
16 Performance pad

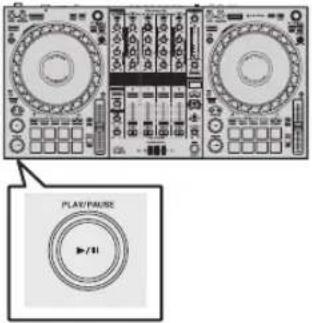

17 Pulsante PLAY/PAUSE ▶/II
18 Pulsante CUE
19 Pulsanti SEARCH ◀◀, ▶▶
20 Pulsante MEMORY
21 Pulsante SHIFT

22 Selettore DECK
23 Pulsante SLIP REVERSE
24 Pulsante LOOP IN, LOOP 1/2X
25 Pulsante LOOP OUT, LOOP 2X
26 Pulsante 4 BEAT LOOP/EXIT

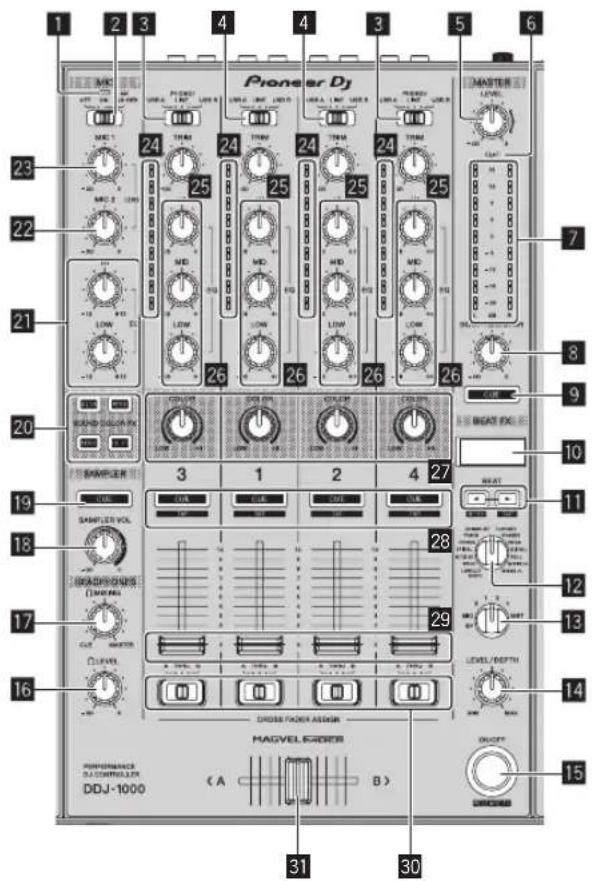

Sezione mixer

1 2 3 4 4 3 5 6 Pioneer DJ MASTER LEVEL 23 24 25 24 25 24 25 24 25 7 22 21 LOW LOW LOW LOW LOW LOW 20 SAND REDON FX COOPER COOPER COOPER BEAT FX 19 SAMPLER 3 1 2 4 27 BEAT 18 SAMPLER VOL. 28 12 COOPER/VEGET (MAX) 17 CLEVEL 29 LEVEL DEPTH 16 DROSS FLOWER ASIGN MAGVEL ORDER POWERBASCE D/CONTROLLER DDJ-1000 (A) B)

1 Indicatore del microfono
2 Selettore OFF, ON, TALK OVER
3 Selettore USB A, PHONO/LINE, USB B
4 Selettore USB A, LINE, USB B
5 Controllo MASTER LEVEL
6 Indicatore CLIP
7 Indicatore del livello principale
8 Controllo BOOTH MONITOR LEVEL
9 Pulsante MASTER CUE
10 Schermata della sezione degli effetti
11 Pulsanti BEAT ◀, ►
12 Comando BEAT FX SELECT
13 Comando BEAT FX CH SELECT
14 Comando BEAT FX LEVEL/DEPTH
15 Pulsante BEAT FX ON/OFF
16 Controllo HEADPHONES LEVEL
17 Controllo HEADPHONES MIXING
18 Comando SAMPLER VOL
19 Pulsante SAMPLER CUE
20 Pulsanti SOUND COLOR FX SELECT
21 Comandi MIC EQ (HI, LOW)
22 Comando MIC2 LEVEL

23 Comando MIC1 LEVEL
24 Indicatore del livello del canali
25 Controllo TRIM
26 Comando EQ (HI, MID, LOW)
27 Controllo COLOR
28 Pulsante della cuffia CUE
29 Fader canali
30 Selettore di assegnazione del crossfader
31 Crossfader

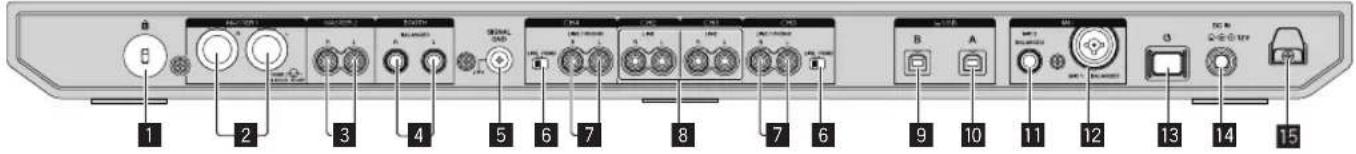

Pannello posteriore

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 Slot di sicurezza Kensington
2 Terminale di uscita MASTER 1
3 Terminale di uscita MASTER 2
4 Terminali di uscita BOOTH
5 Terminale SIGNAL GND
6 Interruttore LINE/PHONO
7 Terminali di ingresso LINE/PHONO
8 Terminali di ingresso LINE

9 Terminali USB (USB B)
10 Terminali USB (USB A)
11 Terminali di ingresso MIC2
12 Terminali di ingresso MIC1

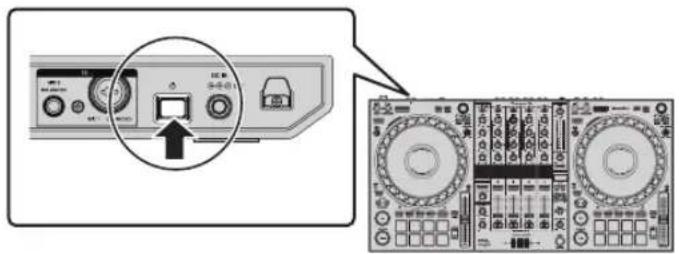

13 Interruttore 🔊

Attiva o porta in standby questa unità.

14 Terminale DC IN
15 Gancio del cavo DC

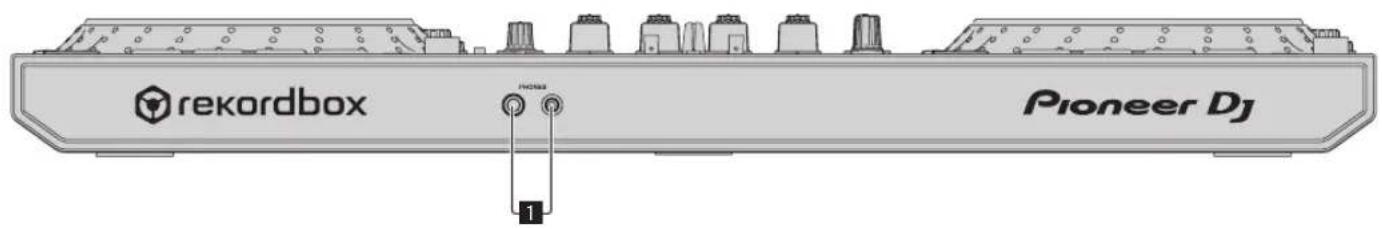

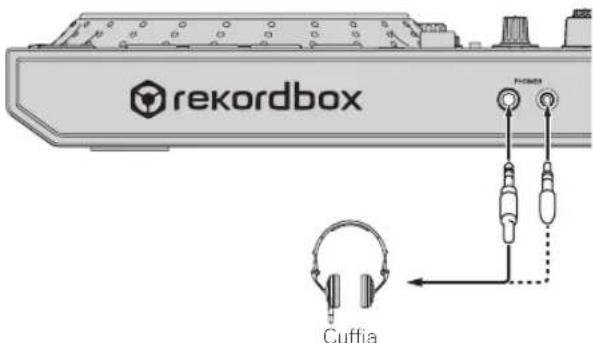

Pannello anteriore

rekordbox Pioneer Dj 1

1 Terminali di uscita PHONES

Impiego

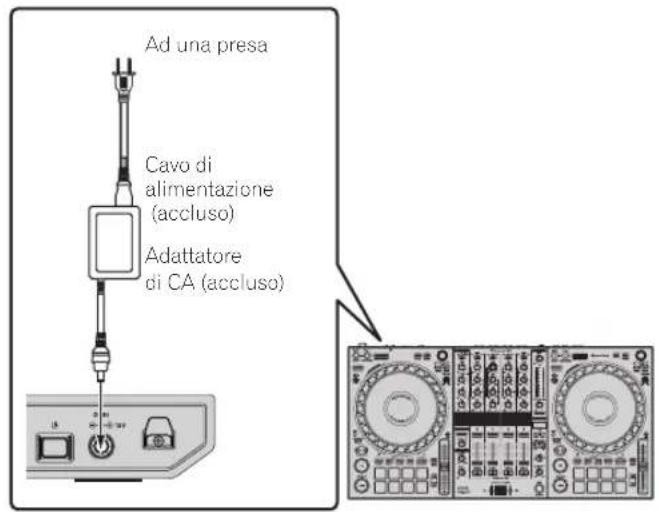

• Collegare il cavo di alimentazione alla presa di corrente dopo che tutti i collegamenti sono stati completati.
  Spegnere questa unità e scollegare il cavo di alimentazione dalla presa di corrente prima di collegare i componenti o modificare i collegamenti. Vedere le istruzioni per l'uso dei componenti da collegare.
• Accertarsi di utilizzare solo il cavo di alimentazione e l'adattatore CA acclusi.

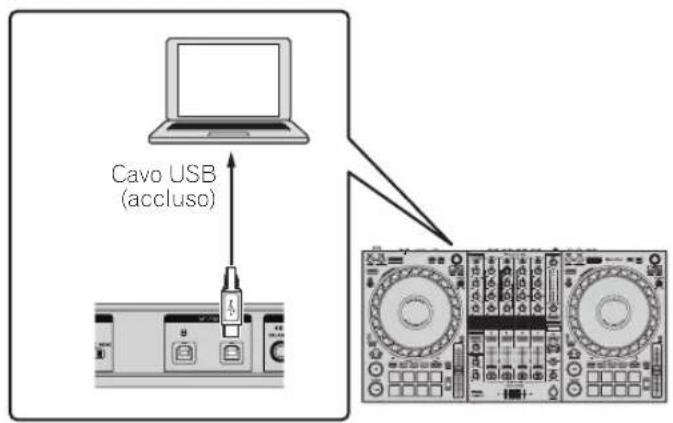

• Utilizzare il cavo USB in dotazione con il prodotto o un cavo conforme allo standard USB 2.0.
  • Non utilizzare un hub USB.

Esempio di collegamenti

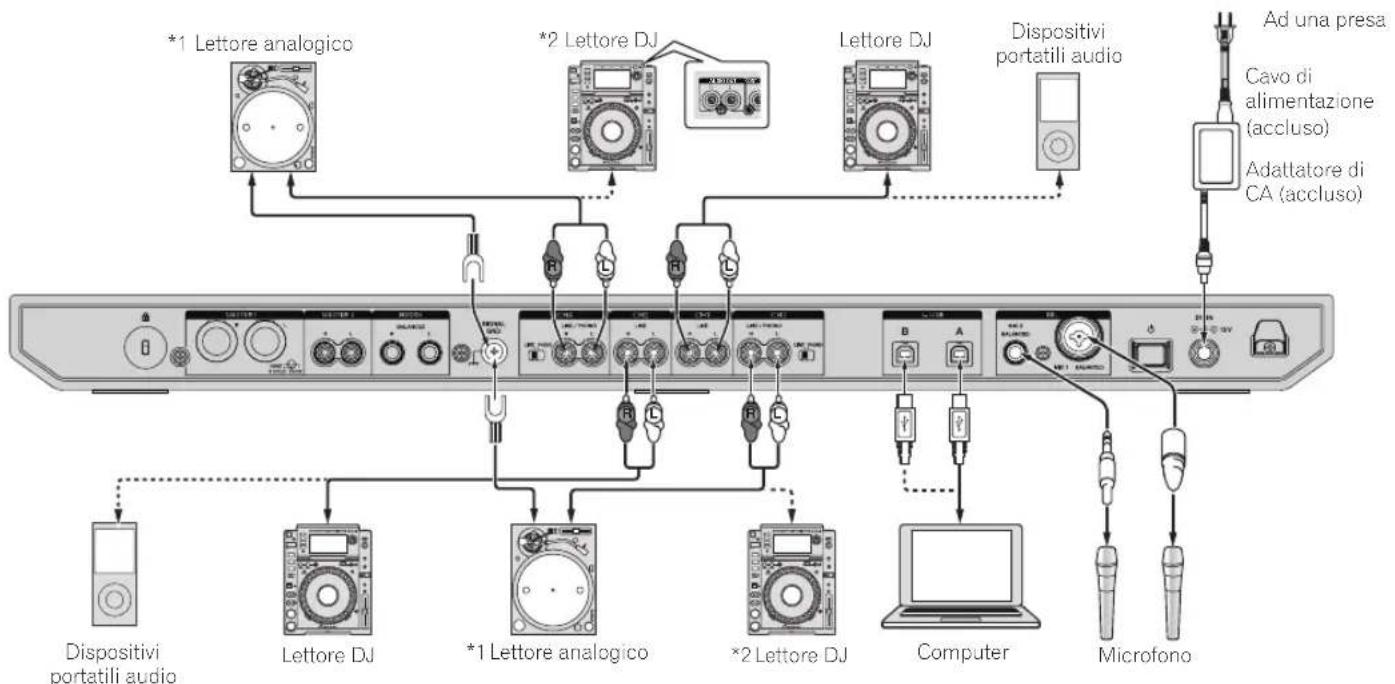

Collegamento dei terminali di ingresso

Pannello posteriore

• *1 Quando si collega un lettore analogico, portare l'interruttore [LINE/PHONO] accanto ai terminali su [PHONO].
*2 Quando si collega un lettore DJ, portare l'interruttore [LINE/PHONO] accanto ai terminali su [LINE].

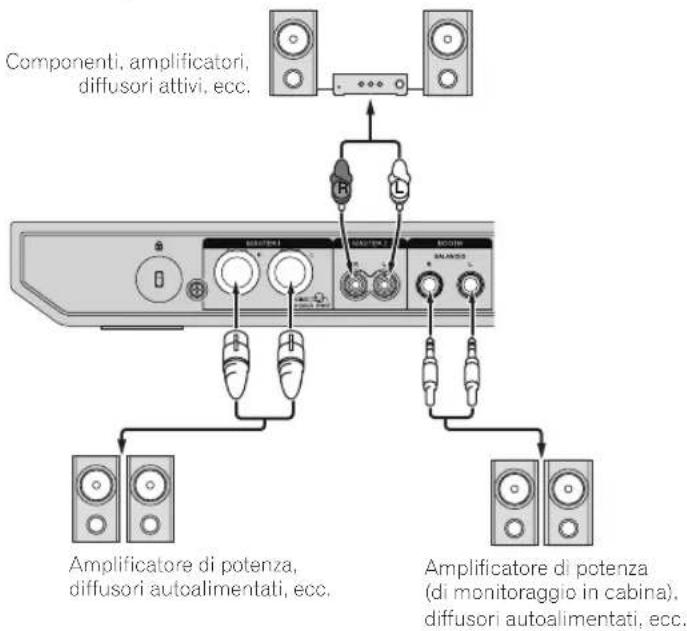

Collegamento dei terminali di uscita

Pannello posteriore

Componenti, amplificatori, diffusori attivi, ecc. Amplificatore di potenza, diffusori autoalimentati, ecc. Amplificatore di potenza (di monitoraggio in cabina), diffusori autoalimentati, ecc.

Pannello anteriore

rekordbox Cuffia

1 Accertarsi di utilizzare i terminali di uscita [MASTER 1] per un'uscita bilanciata. Se i terminali vengono collegati a un ingresso non bilanciato (come un terminale RCA) utilizzando un cavo adattatore da XLR a RCA (o un adattatore di conversione), ecc., la qualità audio potrebbe risentime o potrebbe essere prodotto rumore.
Per il collegamento con un ingresso non bilanciato (ad esempio, RCA), utilizzare i terminali di uscita [MASTER 2].
2 Fare attenzione a non inserire accidentalmente il connettore del cavo di alimentazione di un'altra unità nei terminali di uscita [MASTER 1]. Non collegare terminali in grado di fornire alimentazione phantom ai terminali di uscita [MASTER 1].
3 Accertarsi di utilizzare i terminali di uscita [BOOTH] per un'uscita bilanciata. Se i terminali vengono collegati a un ingresso non bilanciato (come un terminale RCA o TS) utilizzando un cavo adattatore da TRS a RCA (o un adattatore di conversione), un cavo TS, ecc., la qualità audio potrebbe risentirne o potrebbe essere prodotto rumore.

Collegamenti

Per ulteriori informazioni sull'uso di questo prodotto con rekordbox dj, vedere le Istruzioni per l'uso disponibili sul sito Pioneer DJ.

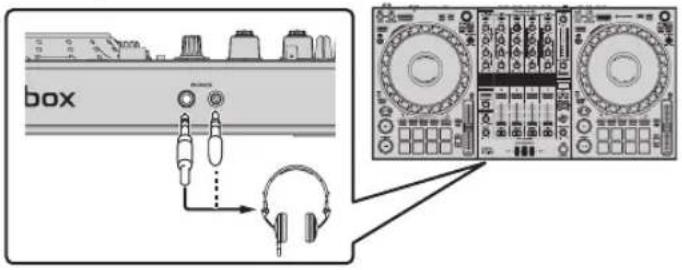

1 Collegare le cuffie ai terminali di uscita [PHONES].

box

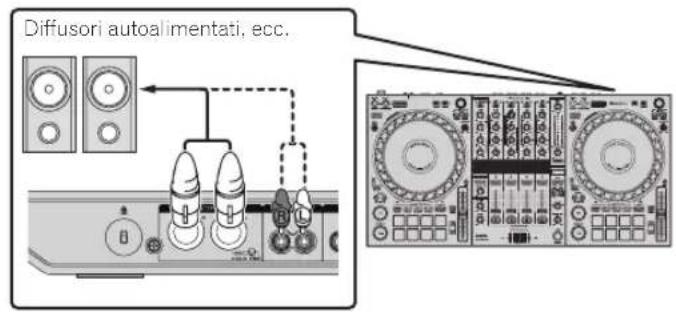

2 Collegare dispositivi come diffusori autoalimentati, amplificatori di potenza e altri componenti ai terminali di uscita [MASTER 1] o [MASTER 2].

Diffusori autoalimentati, ecc.

• Per trasmettere segnale audio dai terminali di uscita [BOOTH], collegare dispositivi come diffusori ai terminali di uscita [BOOTH].

3 Collegare l'unità al computer con un cavo USB.

Cavo USB (accluso)

4 Accendere il computer.

5 Collegare l'adattatore di CA

Ad una presa Cavo di alimentazione (accluso) Adattatore di CA (accluso)

6 Premere l'interruttore [☐] sul pannello posteriore dell'unità per accenderla.

Accendere questa unità.
- In Windows
Quando l'unità viene collegata al computer per la prima volta o viene collegata a un'altra porta USB del computer, potrebbe essere visualizzato [Installazione driver di dispositivo in corso]. Attendere la visualizzazione di [È ora possibile utilizzare i dispositivi].
- Se ai terminali di ingresso viene collegato un microfono, un lettore DJ o un altro dispositivo esterno, accendere il dispositivo collegato.

7 Accendere i dispositivi collegati ai terminali di uscita (diffusori autoalimentati, amplificatori di potenza, componenti, ecc).

Avvio del sistema

Avvio di rekordbox

Al primo avvio è necessario effettuare la registrazione dell'account e la procedura di attivazione per rekordbox dj. Per dettagli su ciascuna procedura operativa, accedere al sito indicato di seguito e vedere "Introduzione a rekordbox". rekordbox.com/manual

Per Mac

Aprire la cartella [Applicativo] nel Finder, quindi fare doppio clic sull'icona [rekordbox].

In Windows 10

Dal menu [Start], fare clic su [Pioneer] > icona [rekordbox].

In Windows 8.1

Fare clic sull'icona [rekordbox] in [visualizzazione app].

In Windows 7

Fare clic nell'ordine sul menu [Start] > [Tutti i programmi] > [Pioneer] > [rekordbox X.X.X] > icona [rekordbox].

Controllo delle impostazioni audio

Controllare che le impostazioni Audio in [Preferenze] di rekordbox siano impostate come segue.

Per Mac

[Canali di uscita]:

[Master Output]: [DDJ-1000: MASTER]

- Se è attivata l'uscita PC MASTER OUT, vengono visualizzate anche le informazioni “+ Nome del dispositivo audio del computer” dopo [MASTER] della voce [Master Output] nelle impostazioni Audio

Aggiunta di file musicali a [Collezione]

Nella schermata [Collezione] viene visualizzato un elenco dei file dei brani gestiti da rekordbox.

Per utilizzare questi file dei brani con rekordbox, registrare i file dei brani sul computer come una raccolta musicale per rekordbox e quindi analizzarli.

1 Fare clic su [Collezione] nella struttura cartelle.

Viene visualizzata una lista dei brani registrati in [Collezione].

2 Aprire il Finder o Esplora risorse e trascinare e rilasciare i file dei brani o le cartelle che contengono file dei brani nell'elenco dei brani.

I file dei brani vengono aggiunti a [Collezione] e viene avviata l'analisi delle forma d'onda dei file dei brani. Attendere il completamento dell'analisi di tutti i file dei brani.

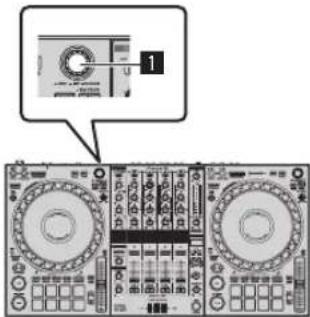

Caricamento dei brani nei deck

Di seguito viene descritta come esempio la procedura di caricamento di brani nel deck 1 (lato di sinistra).

1 Manopola selettrice

- Girare la manopola selettrice del deck 1 (lato di sinistra) per scegliere un brano in [Collezione], quindi premerla.

Il brano viene caricato sul deck 1.

Riproduzione di un file musicale

Di seguito viene descritta come esempio la procedura per trasmettere il segnale audio dal deck 1 (sinistro).

1 Selettore USB A, LINE, USB B
2 Controllo TRIM
3 Comando EQ (HI, MID, LOW)
4 Pulsante della cuffia CUE
5 Fader canali
6 Controllo HEADPHONES MIXING
7 Controllo HEADPHONES LEVEL
8 Selettore di assegnazione del crossfader
9 Crossfader
10 Controllo MASTER LEVEL
11 Controllo BOOTH MONITOR LEVEL
12 Pulsante MASTER CUE

1 Impostare quanto segue come specificato.

Componente Operazione
Selettore USB A, LINE, USB B	USB A
Controllo TRIM	Ruotare in senso orario fino ad arrestario.
Comando EQ (HI, MID, LOW)	Posizione centrale
Controllo COLOR Posizione centrale
Fader canali Spostare in avanti.
Controllo MASTER LEVEL	Ruotare in senso orario fino ad arrestario.
Crossfader Posizione centrale
Selettore di assegnazione del crossfader Posizione [THRU]

2 Premere il pulsante [PLAY/PAUSE ▶/II] per riprodurre il brano.

PLAY/Pause +/1

3 Ruotare il comando [TRIM].

Regolare il controllo [TRIM] per verificare che l'indicatore di livello del canale si illumini in arancione al volume massimo.

4 Spostare in avanti il fader canali.

5 Per regolare il livello audio dei diffusori, girare il comando [MASTER LEVEL].

Regolare il volume del suono emesso dai terminali di uscita [MASTER 1] e [MASTER 2] su un valore corretto.

- Per trasmettere l'audio dagli altoparlanti del computer, regolare il volume degli altoparlanti del computer, invece di utilizzare il comando [MASTER LEVEL].

Monitoraggio audio in cuffia

Impostare quanto segue come specificato.

Componente Operazione
Controllo HEADPHONES MIXING Posizione centrale
Controllo HEADPHONES LEVEL	Ruotare in senso orario fino ad arrestarlo.

1 Premere il pulsante [CUE] delle cuffie per il canale 1.
2 Ruotare il controllo [HEADPHONES LEVEL].

Regolare il livello di ingresso audio in cuffia su un valore corretto.

Nota

Questa unità e rekordbox dj integrano diverse funzioni che consentono performance da DJ più personalizzate. Per dettagli su ciascuna funzione, accedere al sito indicato di seguito e vedere "rekordbox Manual".

rekordbox.com/manual

Spegnimento del sistema

1 Chiudere rekordbox.
2 Premere l'interruttore [☐] sul pannello posteriore di questa unità per impostare l'unità in standby.
3 Scollegare il cavo USB dal computer.

Informazioni aggiuntive

Modifica delle impostazioni

- Per istruzioni dettagliate sulla modifica delle impostazioni dell'unità, vedere Modifica delle impostazioni nelle istruzioni per l'uso.

Diagnostica

• Se si ritiene che l'unità sia guasta, controllare le voci della sezione "Diagnostica" delle istruzioni per l'uso di questa unità, accedere al sito di assistenza Pioneer DJ, quindi controllare la sezione [FAQ], pioneerdj.com/support/
  Si sono verificati problemi a causa dei componenti collegati. Se non è possibile risolvere il problema dopo aver controllato i componenti collegati, contattare il centro di assistenza o il rivenditore per le riparazioni.
• L'unità potrebbe non funzionare correttamente a causa dell'elettricità statica o di altre influenze esterne. In tali casi, scollegare il cavo di alimentazione, attendere circa un minuto e ricollegarlo per ripristinare il normale funzionamento.

Marchi e marchi registrati

• "Pioneer DJ" è un marchio di PIONEER CORPORATION e viene riportato su licenza, rekordbox e KUVO sono marchi di fabbrica o marchi di fabbrica depositati della Pioneer DJ Corporation.
• rekordbox è un marchio o un marchio registrato di Pioneer DJ Corporation.
• Windows è un marchio depositato della Microsoft Corporation negli Stati Uniti ed altri paesi.
  • Mac, macOS, OS X e Finder sono marchi di fabbrica di Apple Inc., registrati negli Stati Uniti e in altri Paesi.
• Intel e Intel Core sono marchi di fabbrica della Intel Corporation negli Stati Uniti e/o in altri paesi.
  I nomi delle aziende e dei prodotti menzionati sono marchi di fabbrica o marchi di fabbrica depositati dei rispettivi proprietari.

Precauzioni sui copyright

rekordbox limita la riproduzione e la copia di contenuti musicali protetti da copyright.

• Quando nei contenuti musicali sono integrati dati codificati, ecc., per la protezione del copyright, il normale funzionamento del programma potrebbe non essere possibile.
• Quando rekordbox rileva che vi sono dati codificati, ecc., per la protezione del copyright integrati nei contenuti musicali, l'elaborazione (riproduzione, lettura, ecc.) potrebbe interrompersi.
  Le registrazioni eseguite sono per il godimento personale e secondo le leggi sul copyright non possono essere utilizzate senza il consenso di chi detiene il copyright.
• La musica registrata da CD, ecc., è protetta da leggi sul copyright di paesi individuali e da trattati internazionali. La piena responsabilità per un utilizzo legale ricade sulla persona che ha registrato la musica.
• Quando si tratta con musica scaricata da Internet, ecc., la piena responsabilità che essa venga utilizzata secondo le modalità del contratto col sito di scaricamento ricade sulla persona che ha scaricato tale musica.

Dati tecnici

Adattatore di CA

Requisiti di alimentazione....CA da 220 V a 240 V, 50 Hz/60 Hz

Corrente dichiarata 0,9 A

Uscita dichiarata....CC 12 V, 3 A

Consumo di corrente (in attesa) 0,4 W

Dati generali – Unità principale

Consumo di corrente 12 V CC, 2 000 mA

Peso unità principale....6,0 kg

Dimensioni massime....708 mm (L) × 73,4 mm (A) × 361,4 mm (P)

Temperature di funzionamento tollerabili ....Da +5 °C a +35 °C

Umidità di funzionamento tollerabile .....Da 5 % a 85 % (senza condensa)

Sezione audio

Frequenza di campionamento 44,1 kHz

Convertitore D/A 32 bit

Convertitore A/D 24 bit

Caratteristiche di frequenza

USB, LINE, MIC1, MIC2.....Da 20 Hz a 20 kHz

Rapporto S/R (uscita dichiarata, A-WEIGHTED)

USB 112 dB

LINE 96 dB

PHONO 85 dB

MIC1 80 dB

MIC2 80 dB

Distorsione armonica complessiva (Da 20 Hz a 20 kHzBW)

USB 0,002%

LINE 0,005%

Livello/impedenza di ingresso standard

LINE -12 dBu/47 kΩ

PHONO -52 dBu/47 kΩ

MIC1 -57 dBu/3.3 kΩ

MIC2....-57 dBu/3,3 kΩ

Livello di uscita/impedenza di carico/impedenza di uscita standard

MASTER 1....+6 dBu/10 kΩ/330 Ω o meno

MASTER 2....+2 dBu/10 kΩ/680 Ω o meno

BOOTH....+6 dBu/10 kΩ/330 Ω o inferiore

PHONES +8 dBu/32 Ω/10 Ω o inferiore

Livello di uscita/impedenza di carico dichiarati

MASTER 1....25 dBu/10 kΩ

MASTER 2....21 dBu/10 kΩ

BOOTH....25 dBu/10 kΩ

Diafonia

LINE 82 dB

Caratteristiche di equalizzazione dei canali

HI Da-26 dB a +6 dB (20 kHz)

MID......Da-26 dB a+6 dB (1 kHz)

LOW Da-26 dB a + 6 dB (20 Hz)

Caratteristiche di equalizzazione del microfono

Terminali di ingresso/uscita

Terminali di ingresso LINE

Prese a spinotto RCA....2 set

Terminali di ingresso LINE/PHONO

Prese a spinotto RCA....2 set

Terminali di ingresso MIC

Connettore XLR e jack 1/4" TRS....1 set

Jack TRS da 1/4"....1 set

Terminali di uscita MASTER

Connettore XLR 1 set

Prese a spinotto RCA....1 set

Terminale di uscita BOOTH

Jack TRS da 1/4"....1 set

Terminale di uscita PHONES

Jack stereo da 1/4"....1 set

— I dati tecnici ed il design di questo prodotto sono soggetti a modifiche senza preavviso.
