РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DDJ1000 PIONEER

Ответы на часто задаваемые вопросы и другую дополнительную информацию о данном изделии см. на указанном выше сайте.

Инструкции по эксплуатации

(Краткое руководство пользователя)

EAC

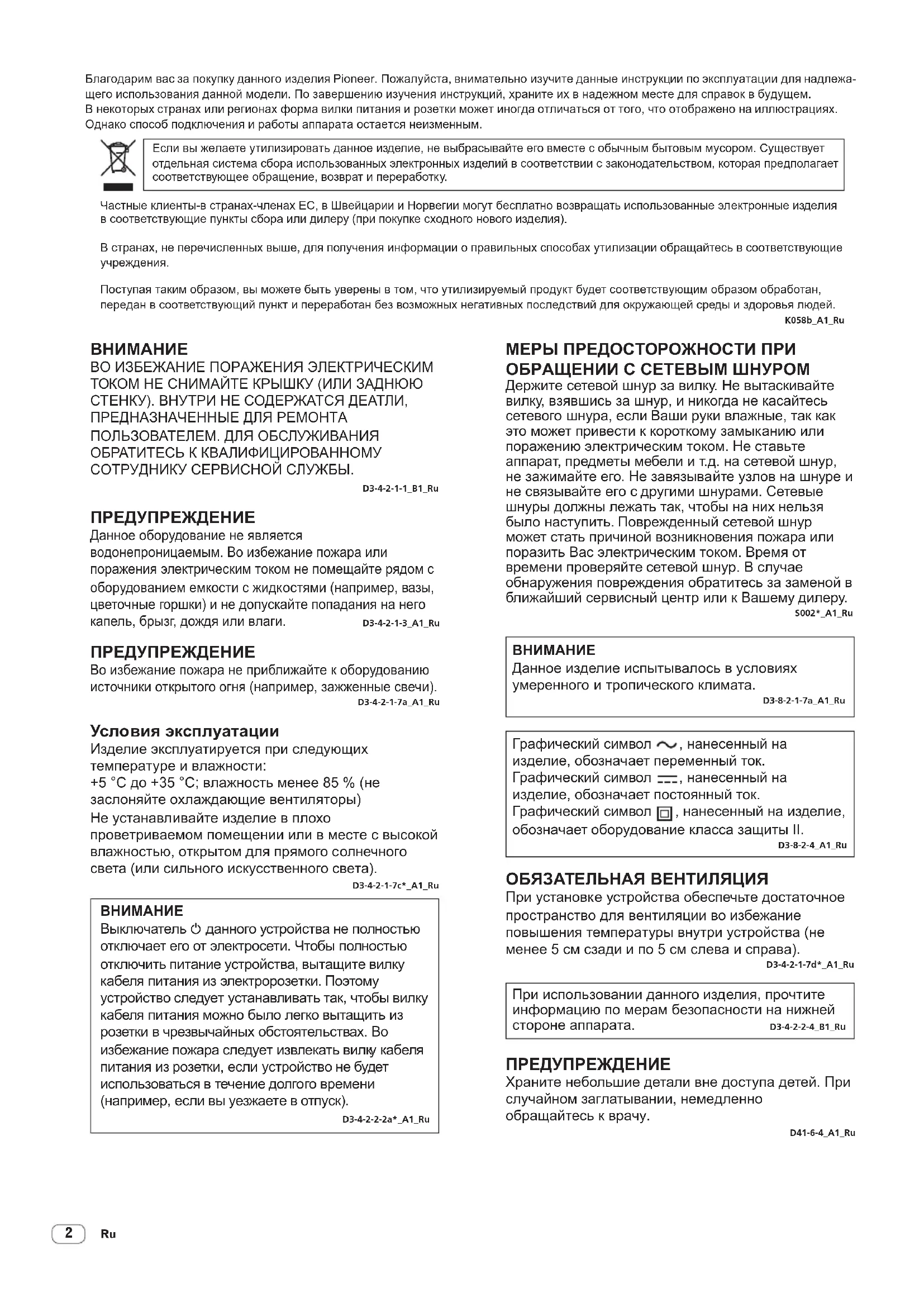

Благодарим вас за покупку данного изделия Pioneer. Пожалуйста, внимательно изучите данные инструкции по эксплуатации для надлежащего использования данной модели. По завершению изучения инструкций, храните их в надежном месте для справок в будущем. В некоторых странах или регионах форма вилки питания и розетки может иногда отличаться от того, что отображено на иллюстрациях. Однако способ подключения и работы аппарата остается неизменным.

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

K058b_A1_Ru

ВНИМАНИЕ

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

D3-4-2-1-1_B1_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное оборудование не является водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя или влаги. D3-4-2-1-3_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи). D3-4-2-1-7a_A1_Ru

Условия эксплуатации

Изделие эксплуатируется при следующих температуре и влажности: +5 °C до +35 °C; влажность менее 85 % (не заслоняйте охлаждающие вентиляторы) Не устанавливайте изделие в плохо проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света).

D3-4-2-1-7c*_A1_Ru

ВНИМАНИЕ

Выключатель ♂ данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

D3-4-2-2-2a ^* _A1_Ru

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ

Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший сервисный центр или к Вашему дилеру.

S002*_A1_Ru

ВНИМАНИЕ

Данное изделие испытывалось в условиях умеренного и тропического климата.

D3-8-2-1-7a_A1_Ru

Графический символ ∼, нанесенный на изделие, обозначает переменный ток.

Графический символ ——, нанесенный на изделие, обозначает постоянный ток.

Графический символ ☐, нанесенный на изделие, обозначает оборудование класса защиты II.

D3-8-2-4_A1_Ru

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 5 см сзади и по 5 см слева и справа).

D3-4-2-1-7d*_A1_Ru

При использовании данного изделия, прочтите информацию по мерам безопасности на нижней стороне аппарата. D3-4-2-2-4_B1_Ru

ПРЕДУПРЕЖДЕНИЕ

Храните небольшие детали вне доступа детей. При случайном заглатывании, немедленно обращайтесь к врачу.

D41-6-4_A1_Ru

До начала

Как следует читать данное руководство

• Благодарим Вас за покупку этого изделия компании Pioneer DJ.
  Данное руководство содержит краткое описание подключения устройства к вашему компьютеру и аудиовыходу. Более подробные инструкции по использованию этого продукта содержатся в инструкции по его эксплуатации.
  Прочтите данное руководство и инструкции по эксплуатации перед использованием продукта. Оба документа содержат важную информацию, которую следует изучить для правильного использования данного продукта.
• В данном руководстве названия кнопок и разъемов, меню устройства и вашего компьютера заключены в квадратные скобки ([ ]) (например, [Файл], кнопка [CUE], выходной разъем [PHONES]).
• Снимки экранов, внешний вид и характеристики программного обеспечения и оборудования в этом руководстве относятся к продукту, разработка которого еще не закончена, поэтому могут отличаться от конечных характеристик.
• В зависимости от операционной системы настройки веб-браузера и т. п., а также описанные в этом руководстве процедуры могут отличаться от фактически необходимых.

Свойства

Данное устройство представляет собой универсальный

DJ-контроллер, предназначенный специально для rekordbox dj. Различные органы управления, такие как "BIG JOG",

"PERFORMANCE PADS" и "4-CHANNEL MIXER", расположены на устройстве таким образом, чтобы вокруг них оставалось свободное пространство, благодаря чему обеспечивается возможность индивидуализировать процесс диджеинга с помощью "rekordbox dj". Кроме того, благодаря большому набору входных и выходных разъемов с поддержкой различных DJ-стилей и привлекательному дизайну данное устройство можно использовать на открытых сценах, например в ночных клубах, на вечеринках и т. д.

Принадлежности

• Адаптер переменного тока
- Силовой кабель
- USB кабель
- Инструкции по эксплуатации (Краткое руководство пользователя) (этот документ)
- Карта с лицензионным ключом rekordbox dj

1 В комплект поставки данного устройства входит один USB-кабель.

Для подключения двух устройств подготовьте отдельный кабель стандарта USB 2.0.

Предостережения

Лицензионный ключ не может выдаваться повторно. Не теряйте его.

Просмотр руководств

Просмотр инструкций по эксплуатации данного устройства

1 Запустите веб-браузер на компьютере и зайдите на следующий сайт Pioneer DJ.
pioneerdj.com
2 Нажмите [Support].
3 Нажмите [Tutorials, manuals & documentation].
4 Нажмите [DDJ-1000] в категории [DJ CONTROLLER].
5 Выберите нужный язык из списка инструкций по эксплуатации.
Загрузите необходимое руководство.

Просмотр раздела "Знакомство с rekordbox"

1 Запустите веб-браузер на компьютере и зайдите на сайт, указанный ниже.
rekordbox.com/manual

2 Выберите нужный язык раздела "Знакомство с rekordbox".

rekordbox

- rekordbox

rekordbox – это программное обеспечение для управления музыкой, предназначенное для диджеев и позволяющее подготавливать дорожки и проводить DJ-выступления.

- rekordbox dj

Функции DJ-выступления в программе rekordbox называются rekordbox dj. Для использования программы rekordbox dj введите ключ лицензии, указанный на лицензионной карточке rekordbox dj из комплекта поставки этого продукта.

Операционная среда

Поддерживаемые операционные системы	ЦП и требуемая память
Mac: macOS High Sierra 10.13/Sierra 10.12 (новейшая версия), OS X 10.11/10.10 (новейшая версия)	Процессор Intel ^ Core ^TM i7, i5, i3,процессор Intel ^ Core ^TM 2 Duo, 2,0 ГГц или выше
	ОЗУ 4 ГБ или более
Windows: 32- или64-битная версия Windows 10, Windows 8.1 или Windows 7 (последний пакет обновлений)	Процессор Intel ^ Core ^TM i7, i5, i3,процессор Intel ^ Core ^TM 2 Duo, 2,0 ГГц или выше
	ОЗУ 4 ГБ или более

Другие неисправности

USB порт	Для подключения компьютера к данному аппарату требуется наличие USB 2.0 порта.
Разрешение дисплея Разрешение 1280 x 768 или выше
Подключение к Интернет	Для регистрации учетной пользователя rekordbox и загрузки программного обеспечения требуется подключение к Интернету.

- Информацию о самых актуальных системных требованиях, совместимости с другими программами и поддерживаемых операционных системах rekordbox можно найти на указанном ниже сайте. rekordbox.com/system

- Не гарантируется функционирование на всех компьютерах, даже если выполняются все указанные здесь условия по операционной среде.

- В зависимости от выставленных на компьютере настроек энергосбережения и т. д. ЦП и жесткий диск могут не обеспечивать достаточную обрабатывающую способность. Убедитесь, что компьютер находится в надлежащем состоянии для обеспечения постоянной высокой работоспособности (например, он должен быть подключен к розетке для обеспечения постоянного напряжения), в особенности при работе с rekordbox на ноутбуке.

- Для получения доступа к Интернету необходимо заключить отдельный договор с поставщиком услуг Интернета и оплатить его услуги.

- Используйте последнюю версию/пакет обновления операционной системы.

Подготовка rekordbox

Установите программное обеспечение, следуя описанной ниже процедуре, при первом использовании rekordbox или в случае использования rekordbox 4.x или более ранней версии. Если у вас уже установлена программа rekordbox версии 5.x, обновите ее до последней версии с помощью Менеджер обновления rekordbox. В таком случае описанная ниже процедура установки вам не потребуется. Чтобы ознакомиться с подробной информацией о процедуре обновления, перейдите на указанный ниже вебсайт и откройте раздел "Знакомство с rekordbox". rekordbox.com/manual

Установка rekordbox

1 Запустите веб-браузер на компьютере и загрузите rekordbox с указанного ниже веб-сайта.

rekordbox.com/download

При загрузке версии для Windows выберите 32 или 64-битную версию в соответствии с требованиями вашего компьютера.

2 Дважды щелкните по скачанному файлу, чтобы разархивировать его.
3 Дважды щелкните по разархивированному файлу, чтобы запустить программу установки.
4 Внимательно прочтите Лицензионное соглашение и, если вы согласны с его условиями, продолжите установку, следуя инструкциям на экране.

- Если вы не принимаете условия соглашения, отмените установку.

5 Когда откроется окно с сообщением о завершении установки, закройте программу установки, следуя инструкциям на экране.

Установка завершена.

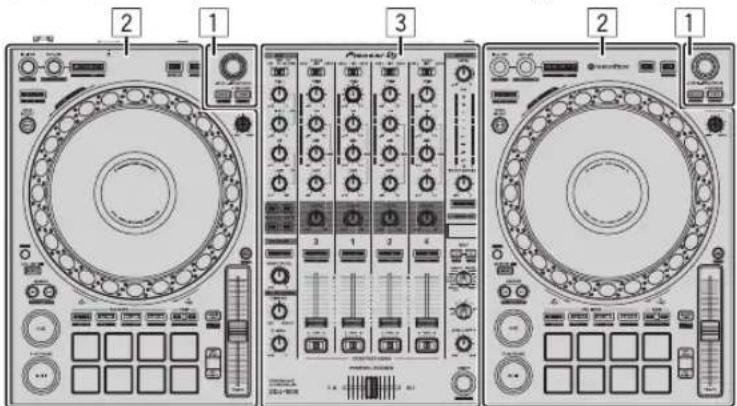

Названия частей

Подробные сведения о кнопках и регуляторах см. в разделе Названия компонентов и функций инструкции по эксплуатации.

1 Поворотный селектор

2 Кнопка ВАСК

3 Кнопка VIEW

Области дек

В областях дек расположены элементы управления четырьмя деками. Кнопки и регуляторы для управления деками 1 и 3 находятся в левой части контроллера, а кнопки и регуляторы для управления деками 2 и 4 – в правой.

23 Ручка MIC1 LEVEL
24 Индикатор уровня канала
25 Ручка TRIM
26 Ручка EQ (HI, MID, LOW)
27 Ручка COLOR
28 Кнопка CUE наушников
29 Фейдер канала
30 Переключатель селектора назначения кроссфейдера
31 Кроссфейдер

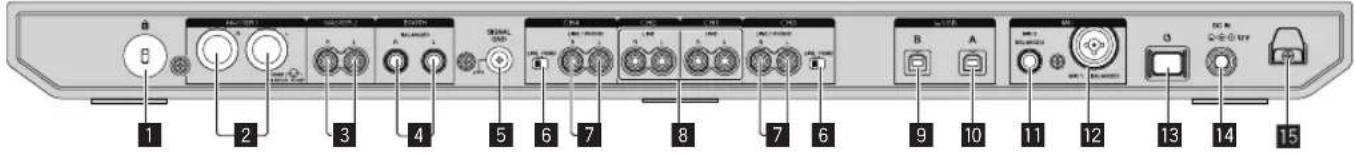

Задняя панель

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 Слот замка Кенсингтона
2 Выходной терминал MASTER 1
3 Выходной терминал MASTER 2
4 Выходные разъемы ВООТН
5 Терминал SIGNAL GND
6 Переключатель LINE/PHONO
7 Входные разъемы LINE/PHONO
8 Входные разъемы LINE

9 Разъемы USB (USB B)
10 Разъемы USB (USB A)
11 Входные разъемы MIC2
12 Входные разъемы MIC1
13 Переключатель

Включает данный аппарат или устанавливает в режим ожидания.

14 Терминал DC IN
15 Крюк проводки DC

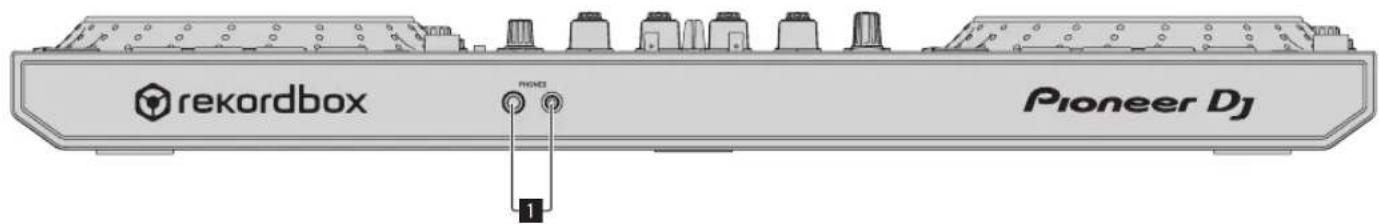

Фронтальная панель

rekordbox Pioneer Dj 1

1 Выходные разъемы PHONES

Управление

• По завершении всех подключений между устройствами включите вилку силового кабеля в розетку.
Перед подключением компонентов и изменением подключения выключите данный аппарат и отключите силовой кабель от розетки.
См. инструкции по эксплуатации подключаемого компонента.
- Используйте только поставляемый силовой кабель и адаптер переменного тока.
- Используйте комплектный кабель USB или любой другой кабель, поддерживающий стандарт USB 2.0
- Не используйте USB-концентратор.
- Используйте только поставляемый силовой кабель и адаптер переменного тока. - Используйте комплектный кабель USB или любой другой кабель, поддерживающий стандарт USB 2.0. - Не используйте USB-концентратор.

Примеры подключений

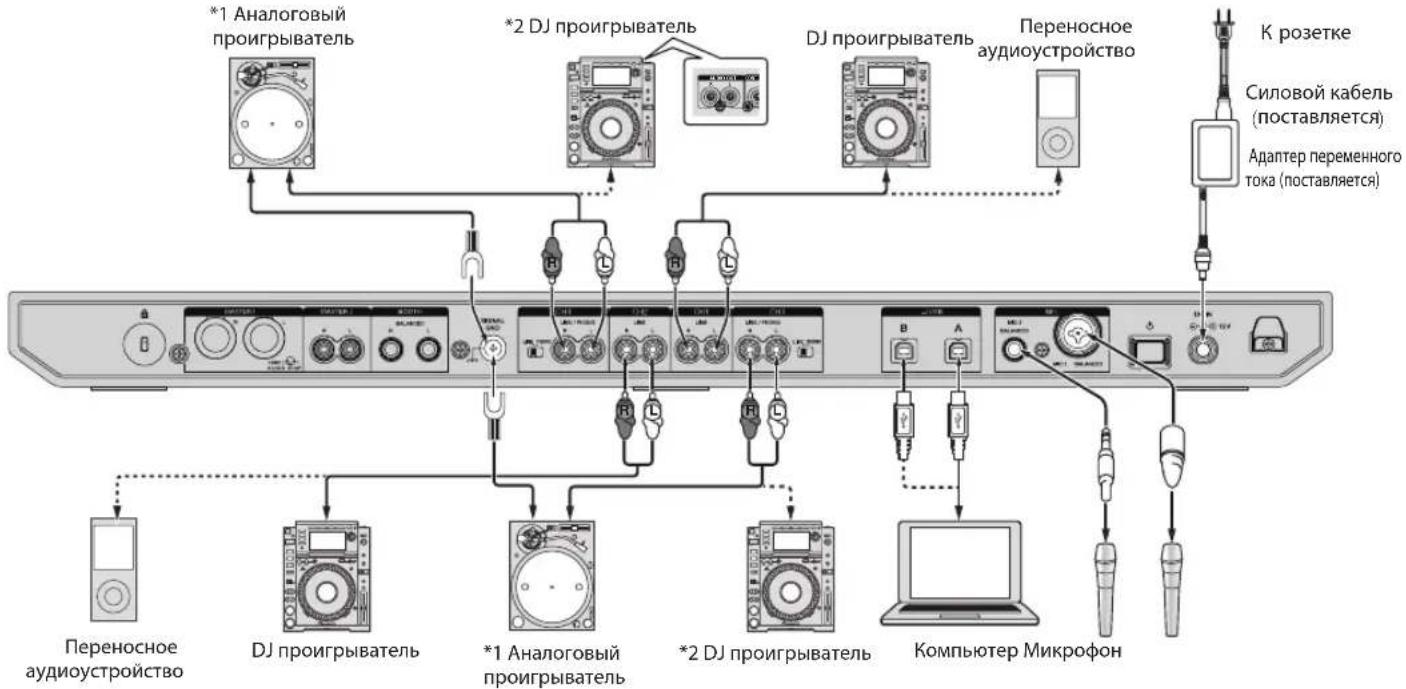

Подключение входных терминалов

Задняя панель

• *1 При подключении к аналоговому проигрывателю переведите переключатель [LINE/PHONO] возле разъемов в положение [PHONO]. *2 При подключении к DJ-проигрывателю переведите переключатель [LINE/PHONO] возле разъемов в положение [LINE].

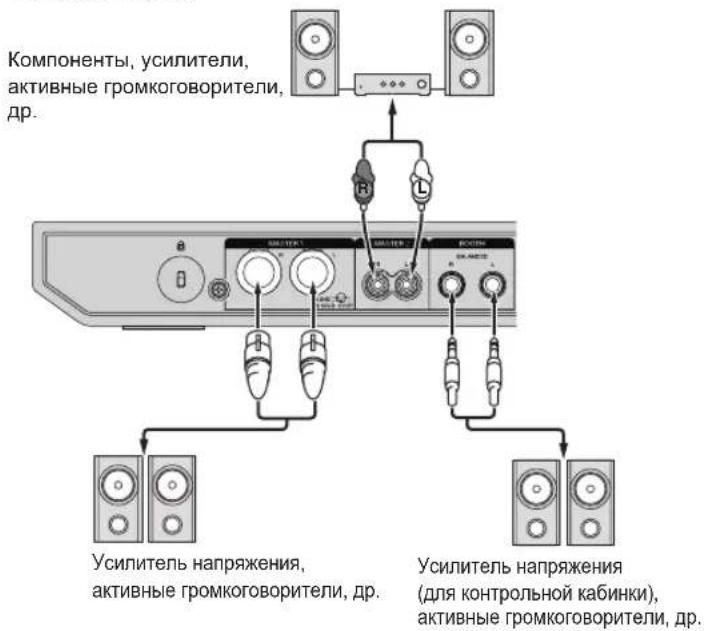

Подключение выходных терминалов

Задняя панель

Компоненты, усилители, активные громкоговорители, др. Усилитель напряжения, активные громкоговорители, др. Усилитель напряжения (для контрольной кабинки), активные громкоговорители, др.

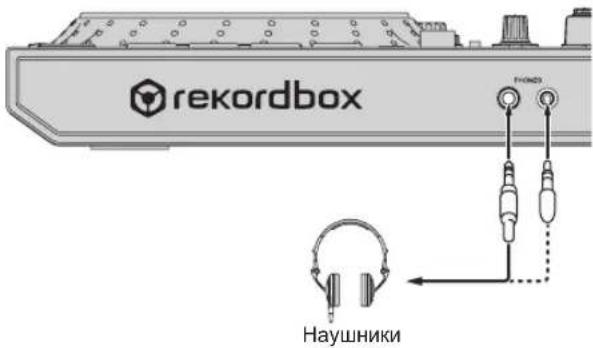

Фронтальная панель

rekordbox Наушники

1 Для симметричного выхода используйте выходные разъемы [MASTER 1]. Подключение к несимметричному входу (например, RCA) через преобразующий кабель XLR на RCA (или преобразующий адаптер) и т. п. может привести к снижению качества звучания или к возникновению шума.
Для подключения к несимметричному входу (например, RCA) используйте выходные разъемы [MASTER 2].
2 Будьте внимательны, избегайте случайного подключения силового кабеля другого устройства к выходным разъемам [MASTER 1].
Не подключайте разъемы, с которых может подаваться фантомное питание, к выходным разъемам [MASTER 1].
3 Для симметричного выхода используйте выходные разъемы [BOOTH]. Подключение к несимметричному входу (например, RCA или TS) через преобразующий кабель TRS на RCA (или преобразующий адаптер), кабель TS и т. п. может привести к снижению качества звучания или к возникновению шума.

Подключения

Подробную информацию об использовании данного изделия с rekordbox dj см. в инструкциях по эксплуатации данного изделия, опубликованных на сайте Pioneer DJ.

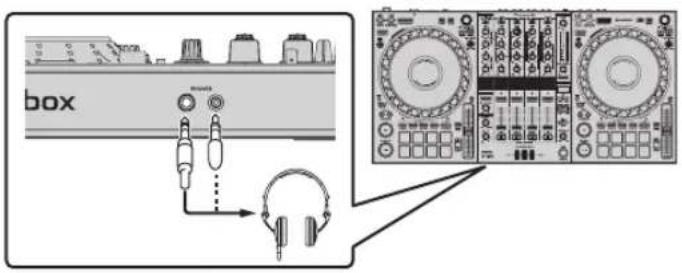

1 Подключайте наушники к выходным разъемам [PHONES].

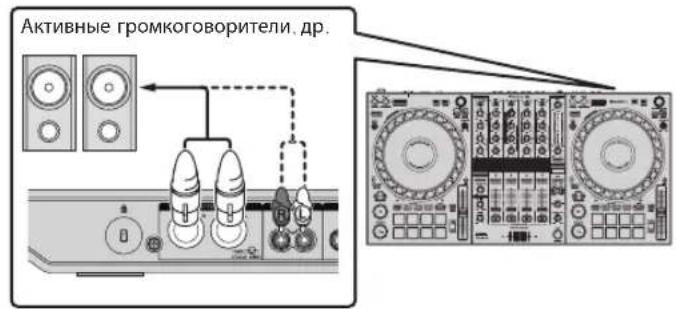

2 Подключите устройства, такие как громкоговорители или усилитель мощности, а также другие компоненты к разъему [MASTER 1] или [MASTER 2].

Активные громкоговорители, др.

- Для вывода звука с выходных разъемов [ВООТН] подключите громкоговорители или другие устройства к выходным разъемам [ВООТН].

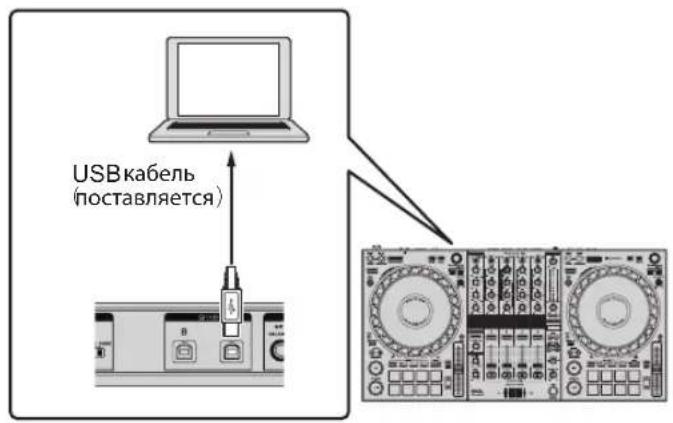

3 Подключите устройство к компьютеру с помощью USB-кабеля.

USBкабель (поставляется)

4 Включите питание компьютера.

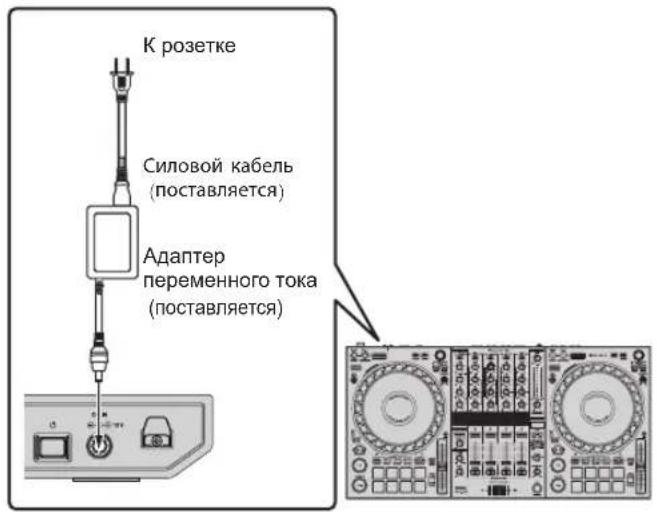

5 Подключите адаптер переменного тока

К розетке Силовой кабель (поставляется) Адаптер переменного тока (поставляется)

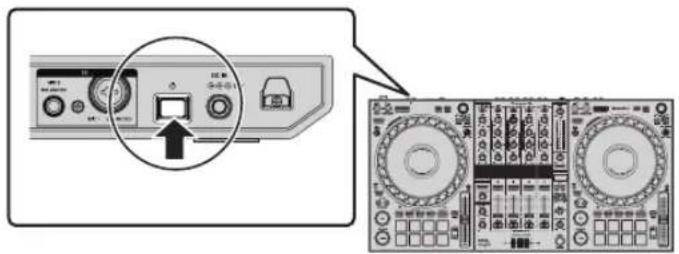

6 Включите устройство, нажав выключатель [◎] на его задней панели.

Включите питание данного аппарата.

- Для Windows

При первом подключении устройства к компьютеру или при подключении к другому USB-порту компьютера может отобразиться сообщение [Установка программного обеспечения драйвера устройства] (Установка программного обеспечения драйвера устройства). Подождите, пока отобразится сообщение [Устройство готово к использованию] (Устройство готово к использованию).

7 Включите питание устройств, подключенных к выходным терминалам (активные громкоговорители, усилитель мощности, компоненты, др.).

- Если к входным терминалам подключен микрофон, DJ-проигрыватель или другое внешнее устройство, включите питание подсоединенного устройства.

Запуск системы

Запуск rekordbox

При первом запуске требуется зарегистрировать учетную запись и активировать rekordbox dj. Чтобы ознакомиться с подробной информацией о процедурах работы, перейдите на указанный ниже веб-сайт и откройте раздел "Знакомство с rekordbox". rekordbox.com/manual

Для компьютеров Мас

Откройте папку [Приложение] в Finder и дважды щелкните по значку [rekordbox].

Для Windows 10

В меню [Пуск] нажмите [Pioneer] > значок [rekordbox].

Для Windows 8.1

Нажмите значок [rekordbox] в [представление приложения].

Для Windows 7

Выберите меню [Пуск] > [Все программы] > [Pioneer] >

[rekordbox X.X.X] > значок [rekordbox] по порядку.

Проверка аудионастроек

Убедитесь, что настройки Аудио в разделе [Предпочтения] в rekordbox выставлены следующим образом.

Для компьютеров Мас

[выходные каналы]:

[Master Output]: [DDJ-1000: MASTER]

- При включении функции PC MASTER OUT после параметра [MASTER] пункта [Master Output] в настройках Аудио отобразится информация “+ название аудиоустройства в компьютере”.

Добавление звуковых файлов в [Сборник]

Список дорожек, управление которых осуществляется с помощью rekordbox, отобразится на экране [Сборник].

Чтобы дорожки можно было использовать в rekordbox, необходимо сначала зарегистрировать файлы дорожек на компьютере в качестве музыкальной коллекции rekordbox, а затем проанализировать их.

1 Нажмите [Сборник] в меню отображения файловой структуры.

Отображается список дорожек, зарегистрированный в [Сборник].

2 Откройте Finder или Проводник Windows и перетяните дорожки или папки с дорожками в список дорожек.

Дорожки добавляются в подборку [Сборник], после чего начинается анализ данных о форме колебаний в них. Подождите, пока завершится анализ всех дорожек.

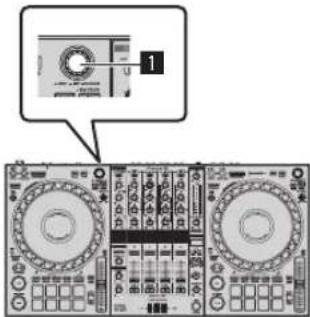

Загрузка дорожек в деку

Далее в качестве примера описана процедура загрузки дорожек в деку 1 (слева).

1 Поворотный селектор

- Вращая поворотный селектор на деке 1 (слева), выберите дорожку в [Сборник], затем нажмите поворотный селектор.

Дорожка загружается в деку 1.

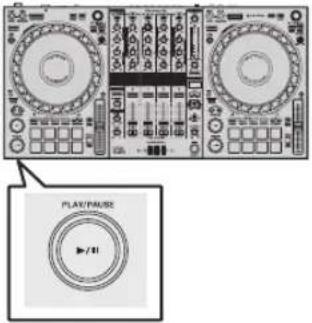

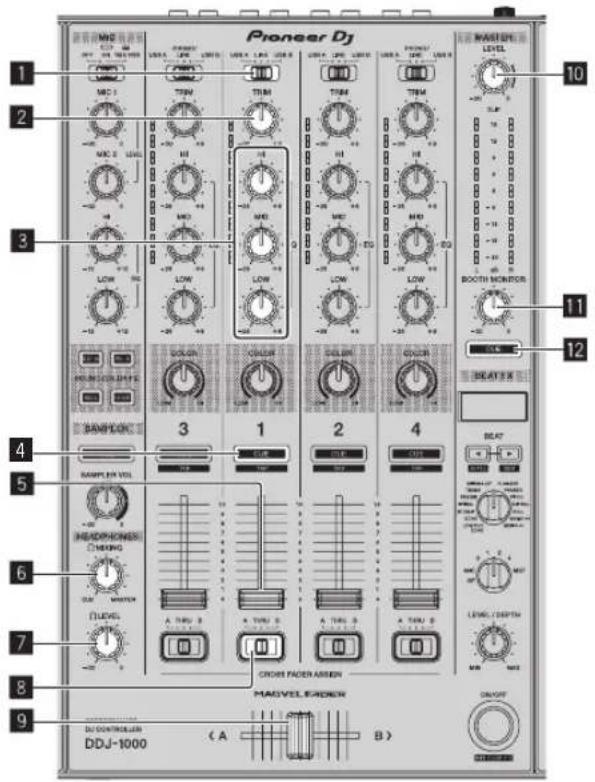

Воспроизведение музыкального файла

Далее в качестве примера описан порядок вывода звука через деку 1 (левая сторона).

Pioneer DJ 1 2 3 4 5 6 7 8 9 DDJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N

1 Выполните следующие настройки согласно инструкции.

Деталь Действие
Переключатель USB A, LINE, USB B	USB A
Ручка TRIM	Поверните по часовой стрелке до упора.
Ручка EQ (HI, MID, LOW)	Среднее положение
Ручка COLOR Среднее положение
Фейдер канала Переместите вперед.
Ручка MASTER LEVEL	Поверните по часовой стрелке до упора.
Кроссфейдер Среднее положение
Переключатель селектора назначения кроссфейдера	Позиция [THRU]

2 Нажмите кнопку [PLAY/PAUSE ▶/II], чтобы запустить воспроизведение дорожки.

PLAY/Pause +/1

3 Вращайте ручку [TRIM].

Установите регулятор [TRIM] в такое положение, при котором индикатор уровня канала засветится оранжевым цветом с максимальной интенсивностью.

4 Переместите фейдер канала вперед.

5 Вращая ручку [MASTER LEVEL], отрегулируйте уровень звучания громкоговорителей.

Отрегулируйте по необходимости уровень звука, выводящегося с разъемов [MASTER 1] и [MASTER 2].

- Чтобы вывести звук на динамик компьютера, регулируйте громкость с помощью элемента управления этого динамика вместо ручки [MASTER LEVEL].

Контроль звучания с помощью наушников

Выполните следующие настройки согласно инструкции.

Деталь Действие
Ручка HEADPHONES MIXING Среднее положение
Ручка HEADPHONES LEVEL	Поверните по часовой стрелке до упора.

1 Для канала 1 нажмите кнопку [CUE] наушников.

Отрегулируйте до соответствующего уровня уровень звучания, выводящийся от наушников.

Примечание

Это устройство и rekordbox dj имеют множество функций, благодаря которым вы можете создавать оригинальные DJ-сеты. Чтобы ознакомиться с подробной информацией о каждой функции, пере-йдите на указанный ниже веб-сайт и откройте раздел "rekordbox Manual".

rekordbox.com/manual

Выключение системы

1 Закройте rekordbox.
2 Нажмите выключатель [☐] на задней панели этого устройства, чтобы перевести его в режим ожидания.
3 Отсоедините USB кабель от компьютера.

Дополнительная информация

Изменение настроек

- Подробные указания по изменению настроек данного устройства см. в разделе Изменение настроек Инструкции по эксплуатации.

Возможные неисправности и способы их устранения

- Если вы считаете, что данное устройство не работает должным образом, ознакомьтесь с разделом "Устранение неисправностей" инструкций по эксплуатации данного устройства, а также посетите сайт поддержки Pioneer DJ, [FAQ]. pioneerdj.com/support/

Некоторые проблемы возникают из-за подключенных компонентов. Если проверка подключенных компонентов не решила проблему, обратитесь в сервисный центр или к дилеру для ремонта.

- Статическое электричество и другие внешние факторы могут препятствовать правильной работе устройства. В таких случаях отсоедините кабель питания, подождите около минуты и снова подключите кабель, чтобы восстановить нормальную работу устройства.

Товарные знаки и зарегистрированные товарные знаки

• Pioneer DJ является зарегистрированным товарным знаком корпорации PIONEER CORPORATION и используется по лицензии. rekordbox и KUVO являются торговыми марками или зарегистрированными торговыми марками компании Pioneer DJ Corporation.
• rekordbox – торговая марка или зарегистрированная торговая марка компании Pioneer DJ Corporation.
• Windows является зарегистрированной торговой маркой Microsoft Corporation в Соединенных Штатах Америки и в других странах.
• Mac, macOS, OS X и Finder являются торговыми марками Apple Inc., зарегистрированными в США и других странах.
• Intel и Intel Core являются торговыми марками Intel Corporation в США и/или других странах.

Указанные здесь названия компаний и изделий являются торговыми марками или зарегистрированными торговыми марками соответствующих владельцев.

Предупреждения по авторским правам

rekordbox ограничивает воспроизведение и копирование музыкального материала, защищенного от копирования.

• Если в музыкальном материале содержатся закодированные данные, др., для защиты авторских прав, может быть невозможно управлять программой как обычно.
• Когда rekordbox обнаруживает такие закодированные в музыкальном материале данные, др., для защиты авторских прав, обработка (воспроизведение, чтение, др.) может приостановиться.

Выполненные вами записи предназначены для вашего личного удовольствия и по законам о защите авторских прав не могут использоваться без согласия владельца авторских прав.

• Музыка, записанная на CD дисках, др., защищается законами о защите авторских правах отдельных стран и международными соглашениями. Ответственность за легальное использование записанной музыки полностью лежит на человеке, выполнившем запись.
• При обращении с музыкой, загруженной с Интернета, др., загрузивший музыку человек несет полную ответственность за использование музыки в соответствии с контрактом, заключенным с сайтом загрузки.

Технические характеристики

Адаптер переменного тока

Требования к питанию

220 В до 240 В переменного тока, 50 Гц/60 Гц

Номинальный ток 0,9 А

Номинальный выход ......постоянного тока 12 В, 3 А

Потребляемая мощность (в режиме ожидания) .....0,4 Вт

Общий раздел – Основной блок

Потребление энергии .....12 В пост. тока, 2 000 мА

Вес основного аппарата 6,0 кг

Макс. габариты ..... 708 мм (Ш) × 73,4 мм (В) × 361,4 мм (Г)

Допускаемая рабочая температура ...... от +5 °C до +35 °C

Допускаемая рабочая влажность ..от 5 % до 85 % (без конденсации)

Аудиораздел

Частота дискретизации 44,1 кГц

Цифроаналоговый преобразователь 32 бита

Преобразователь А/Д 24 бита

Частотная характеристика

USB, LINE, MIC1, MIC2....20 Гц-20 кГц

Соотношение сигнал/шум (номинальный выход, A-WEIGHTED)

USB 112 дБ

LINE....96 дБ

PHONO 85 дБ

MIC1 80 дБ

MIC2 80 дБ

Общее нелинейное искажение (от20 Hz Гц до 20 kHzBW)

USB 0,002 %

LINE....0,005 %

Стандартный уровень входа / Импеданс входа

LINE....-12 дБн/47 кΩ

PHONO -52 дБи/47 кΩ

MIC1 -57 дБи/3,3 кΩ

MIC2 -57 дБи/3,3 кΩ

Стандартный уровень выхода / Импеданс нагрузки / Импеданс

выхода

MASTER 1....+6 дБу/10 кΩ/330 Ω или ниже

MASTER 2....+2 дБи/10 кΩ/680 Ω или ниже

ВООТН....+6 дБи/10 кΩ/330 Ω или менее

PHONES....+8 дБи/32 Ω/10 Ω или менее

Номинальный уровень выхода / Импеданс нагрузки

MASTER 1....25 дБи/10 кΩ

MASTER 2....21 дБи/10 кΩ

ВООТН.... 25 дБи/10 кΩ

Переходное затухание

LINE....82 дБ

Характеристики эквалайзера канала

HI ...... от -26 дБ до +6 дБ (20 кГц)

MID ......от -26 дБ до +6 дБ (1 кГц)

LOW ...... от -26 дБ до +6 дБ (20 кГц)

Характеристики эквалайзера микрофона

HI ...... от -12 дБ до +12 дБ (10 кГц)

LOW......от -12 дБ до +12 дБ (100 Гц)

Терминалы входа / выхода

Входные терминалы LINE

Штырьковые гнезда RCA 2 набора

Входные разъемы LINE/PHONO

Штырьковые гнезда RCA 2 набор

Входные терминалы MIC

Разъем XLR и гнездо TRS 1/4"......1 комплект

Гнездо 1/4" TRS ....1 набор

Выходные разъемы MASTER

Коннектор XLR 1 набор

Штырьковые гнезда RCA 1 набор

Выходной терминал ВООТН

Гнездо 1/4" TRS ....1 набор

Выходной терминал PHONES

Стереофоническое гнездо 1/4" 1 набор

Стерео миништекер 3,5 мм ....1 набор

Терминалы USB

Тип В ......2 набора

— Технические характеристики и конструкция данного изделия могут изменяться без уведомления.

• © Pioneer DJ Corporation 2017. Все права защищены.

Примечание:

Корпорация Пайонир Диджей устанавливает следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

D3-7-10-6b_B1_Ru

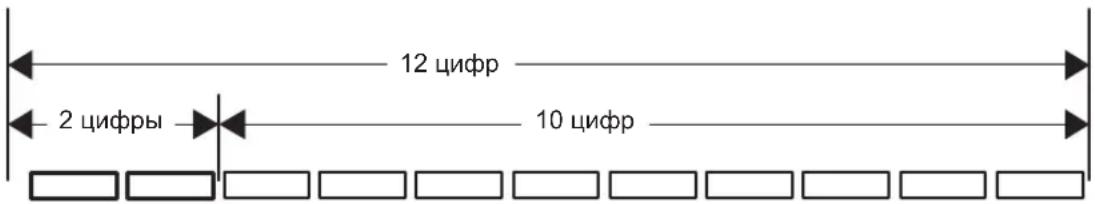

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства.

Серийный номер

12 цифр 2 цифры 10 цифр

P1 P2
Дата изготовления оборудования

P1 - Год изготовления

Год	2011 20	2012 2013	2014 2015	2016 2017	2018 2019	2020
Символ	K	L	M	N	O	P	Q	R	S	T

Год 2021	2022 2023 2024 2025 2026			2027 2028 2029 2030
Символ	A	B	C	D	E	F	G	H	I	J

P2 - Месяц изготовления

Месяц 1		2	3	4	5	6	7	8	9	10	11	12
Символ	A	B	C	D	E	F	G	H	I	J	K	L

D3-7-10-7_A2_Ru

Информация для покупателей в ЕАЭС:

Уполномоченной организацией в соответствии с требованиями ТР ТС 004/2011, 020/2011, 017/2011

является ООО "ПИОНЕР РУС", Россия, 105064, г. Москва, Нижний Сусальный переулок, дом 5, строение 19, т. (495) 9568901

D3-7-10-8b_A1_Ru

Корпорация Пайонир Диджей

6F, Йокогама i-Mark Place, 4-4-5 Минатомирай, Ниси-ку, Йокогама, Канагава 220-0012 ЯПОНИЯ
