MANUAL DE USUARIO DDJ1000 PIONEER

Para consultar las preguntas más frecuentes y otras informaciones de asistencia para este producto, visite el sitio indicado anteriormente.

Manual de instrucciones (Guía de inicio rápido)

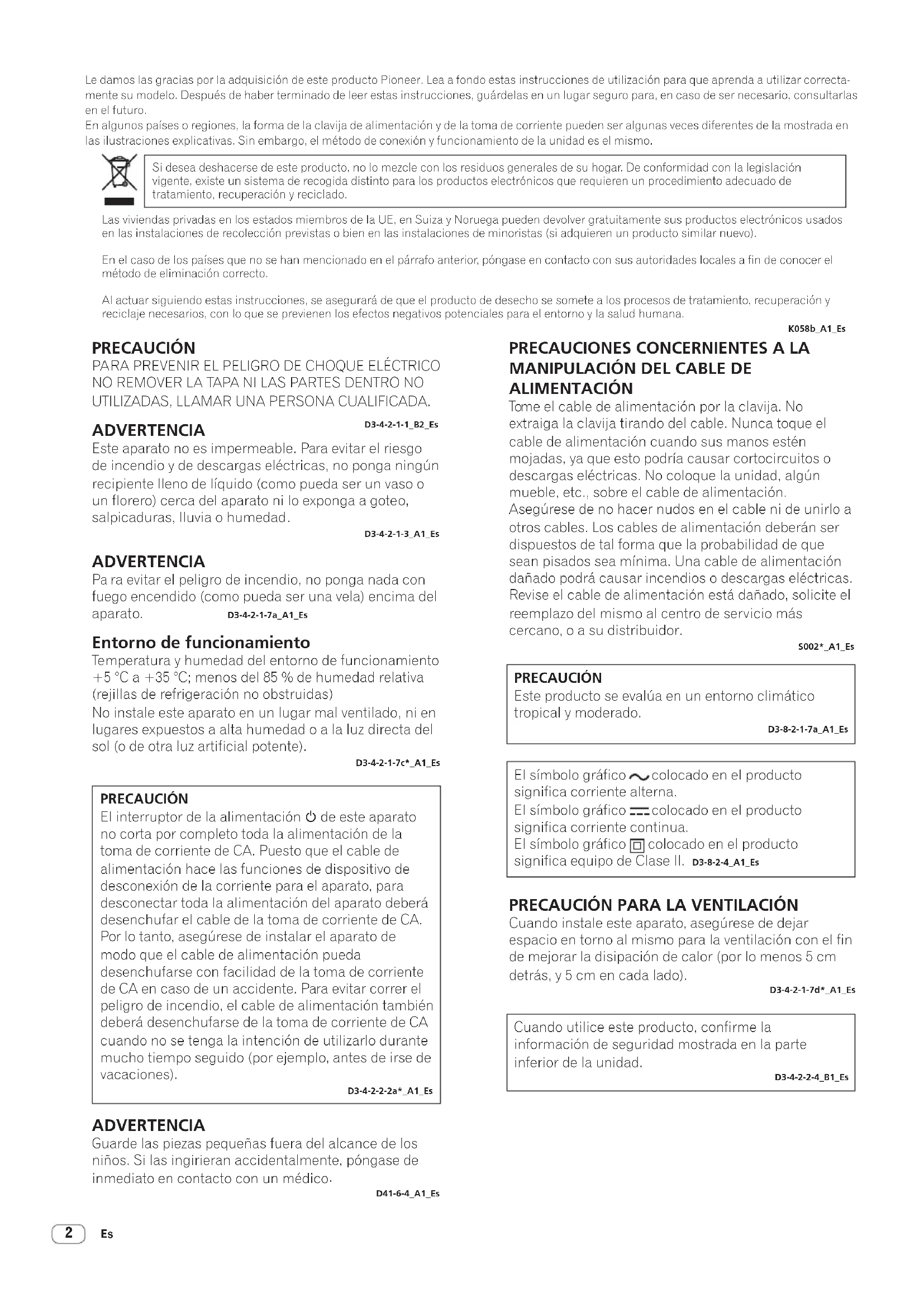

Le damos las gracias por la adquisición de este producto Pioneer. Lea a fondo estas instrucciones de utilización para que aprenda a utilizar correctamente su modelo. Después de haber terminado de leer estas instrucciones, guárdelas en un lugar seguro para, en caso de ser necesario, consultarlas en el futuro.

En algunos países o regiones, la forma de la clavija de alimentación y de la toma de corriente pueden ser algunas veces diferentes de la mostrada en las ilustraciones explicativas. Sin embargo, el método de conexión y funcionamiento de la unidad es el mismo.

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

K058b_A1_Es

PRECAUCIÓN

PARA PREVENIR EL PELIGRO DE CHOQUE ELÉCTRICO NO REMOVER LA TAPA NI LAS PARTES DENTRO NO UTILIZADAS, LLAMAR UNA PERSONA CUALIFICADA.

ADVERTENCIA

D3-4-2-1-1_B2_Es

Este aparato no es impermeable. Para evitar el riesgo de incendio y de descargas eléctricas, no ponga ningún recipiente lleno de líquido (como pueda ser un vaso o un florero) cerca del aparato ni lo exponga a goteo, salpicaduras, lluvia o humedad.

D3-4-2-1-3_A1_Es

ADVERTENCIA

Pa ra evitar el peligro de incendio, no ponga nada con fuego encendido (como pueda ser una vela) encima del aparato. D3-4-2-1-7a_A1_Es

Entorno de funcionamiento

Temperatura y humedad del entorno de funcionamiento +5 °C a +35 °C; menos del 85 % de humedad relativa (rejillas de refrigeración no obstruidas)

No instale este aparato en un lugar mal ventilado, ni en lugares expuestos a alta humedad o a la luz directa del sol (o de otra luz artificial potente).

D3-4-2-1-7c*_A1_Es

PRECAUCIÓN

El interruptor de la alimentación 🔒 de este aparato no corta por completo toda la alimentación de la toma de corriente de CA. Puesto que el cable de alimentación hace las funciones de dispositivo de desconexión de la corriente para el aparato, para desconectar toda la alimentación del aparato deberá desenchufar el cable de la toma de corriente de CA. Por lo tanto, asegúrese de instalar el aparato de modo que el cable de alimentación pueda desenchufarse con facilidad de la toma de corriente de CA en caso de un accidente. Para evitar correr el peligro de incendio, el cable de alimentación también deberá desenchufarse de la toma de corriente de CA cuando no se tenga la intención de utilizarlo durante mucho tiempo seguido (por ejemplo, antes de irse de vacaciones).

D3-4-2-2-2a*_A1_Es

ADVERTENCIA

Guarde las piezas pequeñas fuera del alcance de los niños. Si las ingirieran accidentalmente, póngase de inmediato en contacto con un médico.

D41-6-4_A1_Es

PRECAUCIONES CONCERNIENTES A LA MANIPULACIÓN DEL CABLE DE ALIMENTACIÓN

Tome el cable de alimentación por la clavija. No extraiga la clavija tirando del cable. Nunca toque el cable de alimentación cuando sus manos estén mojadas, ya que esto podría causar cortocircuitos o descargas eléctricas. No coloque la unidad, algún mueble, etc., sobre el cable de alimentación. Asegúrese de no hacer nudos en el cable ni de unirlo a otros cables. Los cables de alimentación deberán ser dispuestos de tal forma que la probabilidad de que sean pisados sea mínima. Una cable de alimentación dañado podrá causar incendios o descargas eléctricas. Revise el cable de alimentación está dañado, solicite el reemplazo del mismo al centro de servicio más cercano, o a su distribuidor.

S002*_A1_Es

PRECAUCIÓN

Este producto se evalúa en un entorno climático tropical y moderado.

D3-8-2-1-7a_A1_Es

El símbolo gráfico ∼ colocado en el producto significa corriente alterna.

El símbolo gráfico — colocado en el producto significa corriente continua.

El símbolo gráfico □ colocado en el producto significa equipo de Clase II. D3-8-2-4_A1_Es

PRECAUCIÓN PARA LA VENTILACIÓN

Cuando instale este aparato, asegúrese de dejar espacio en torno al mismo para la ventilación con el fin de mejorar la disipación de calor (por lo menos 5 cm detrás, y 5 cm en cada lado).

D3-4-2-1-7d*_A1_Es

Cuando utilice este producto, confirme la información de seguridad mostrada en la parte inferior de la unidad.

D3-4-2-2-4_B1_Es

Antes de empezar a usar la unidad

Cómo leer este manual

• Gracias por adquirir este producto Pioneer DJ.
  En este manual encontrará breves descripciones de la conexión entre la unidad, el ordenador y la salida de audio. Para obtener más información sobre cómo usar este producto, consulte el Manual de instrucciones de este producto.
  Lea este manual y el Manual de instrucciones antes de utilizar el producto. Los dos contienen información importante que debe comprender para usar correctamente el producto.
• En este manual, los nombres de los botones y los terminales, los menús de este producto y del ordenador, etc., se indican dentro de corchetes ([]) (p. ej. [Archivo], botón [CUE], terminal de salida [PHONES]).
• Las pantallas, el aspecto externo y las especificaciones de software y de hardware que se describen en este manual se basan en el producto que todavía está en desarrollo y pueden diferir de las especificaciones finales.
• En función de su sistema operativo, de la configuración del navegador Web, etc., los procedimientos que se describen en este manual pueden diferir de las operaciones reales.

Características

Esta unidad es un controlador DJ todo en uno diseñado específicamente para rekordbox dj. Sus interfaces que incorporan varios controles como "BIG JOG", "PERFORMANCE PADS" y un "4-CHANNEL MIXER", están posicionadas con espacio suficiente para permitir actuaciones de DJ más individualizadas con rekordbox dj. Asimismo, un gran número de terminales de entrada y salida permiten una gran variedad de estilos de DJ y el diseño hace que esta unidad ofrezca una imagen de alta calidad, lo que es idóneo para diversos escenarios, como clubs nocturnos y fiestas particulares.

Accesorios

• Adaptador de CA
• Cable de alimentación
• Cable USB ^1
• Manual de instrucciones (Guía de inicio rápido) (este documento)
  • Tarjeta de clave de licencia de rekordbox dj
  1 Con esta unidad se incluye un cable USB.
  Para conectar dos unidades, prepare por separado un cable que cumpla con el estándar USB 2.0.

Avisos

La clave de licencia no se puede dar dos veces. Tenga cuidado para no perderla.

Visualización de los manuales

Visualización del Manual de instrucciones de esta unidad

1 Inicie un explorador Web en el ordenador y acceda al siguiente sitio de Pioneer DJ.
pioneerdj.com
2 Haga clic en [Soporte].
3 Haga clic en [Tutoriales, manuales y documentación].
4 Haga clic en [DDJ-1000] en la categoría [CONTROLADORES DJ].
5 Haga clic en el idioma que desee en la lista de manuales de instrucciones.
Descargue el manual que necesite.

Visualización de la introducción a rekordbox

1 Inicie un navegador de web en el ordenador y acceda al siguiente sitio.
rekordbox.com/manual
2 Haga clic en el idioma necesario de la introducción a rekordbox.

rekordbox

• rekordbox rekordbox es el software de gestión de música que permite a los DJ preparar pistas y realizar actuaciones de DJ.
• rekordbox dj Las funciones de actuación de DJ de rekordbox se denominan rekordbox dj. Introduzca la clave de licencia de la tarjeta de clave de licencia de rekordbox dj que se incluye con este producto para utilizar rekordbox dj.

Entorno de funcionamiento

Sistemas operativos compatibles	CPU y memoria necesaria
Mac: macOS HighSierra 10.13/Sierra10.12 (actualización más reciente), OS X10.11/10.10 (actualización más reciente)	Procesador Intel ^ Core ^TM i7, i5, i3Intel ^ Core ^TM 2 Duo 2.0 GHz o superior
	RAM de 4 GB o más
Windows: versión de 32 bits o versión de 64 bits de Windows 10/Windows 8.1 o Windows7 (Service Pack más reciente)	Procesador Intel ^ Core ^TM i7, i6, i3Intel ^ Core ^TM 2 Duo 2.0 GHz o superior
	RAM de 4 GB o más

Otros

Puerto USB	Para conectar el ordenador con esta unidad se requiere un puerto USB 2.0.
Resolución de la pantalla	1 280 x 768 o superior
Conexión a Internet	Para registrar la cuenta del usuario de rekordbox y descargar el software se necesita una conexión a Internet.

• Para obtener información sobre los requisitos más actuales del sistema, la compatibilidad y los sistemas operativos compatibles de rekordbox, consulte el siguiente sitio. rekordbox.com/system
• La operación no se garantiza en todos los ordenadores, aunque se cumplan todas las condiciones indicadas aquí para el ambiente de operación necesario.
• Es posible que el rendimiento de la CPU y del disco duro no sea suficiente, en función de los ajustes de ahorro de energía, etc., del ordenador. Compruebe que el ordenador cumpla con los requisitos para ofrecer un alto rendimiento constante (por ejemplo, conecte el ordenador a una torna de corriente para mantener una alimentación estable) especialmente cuando use rekordbox en un portátil.
• Para acceder a Internet se necesita un contrato independiente con un proveedor de servicio de Internet, así como el pago de una cuota de uso.
• Utilice la última versión / el último paquete de servicios del sistema operativo.

Preparación de rekordbox

Siga el procedimiento que se indica a continuación para instalar el software cuando utilice rekordbox por primera vez o bien si está usando rekordbox 4.x o una versión anterior.

Si ya ha instalado rekordbox Ver. 5.x, actualícelo a la versión más reciente desde Administrador de actualización de rekordbox. En ese caso, no hace falta seguir el procedimiento de instalación que se indica a continuación. Para obtener más información sobre el procedimiento de actualización, acceda al sitio que se muestra a continuación y consulte "Introducción a rekordbox".

rekordbox.com/manual

Instalación rekordbox

1 Inicie un navegador web en el ordenador y descargue rekordbox del siguiente sitio.

rekordbox.com/download

Cuando descargue una versión para Windows, seleccione la versión de 32 bits o la versión de 64 bits, en función de su ordenador.

2 Haga doble clic en el archivo descargado para descomprimirlo.

3 Haga doble clic en el archivo descomprimido para ejecutar el instalador.

4 Lea atentamente el Acuerdo de licencia de usuario final del software y continúe con la instalación según las instrucciones de la pantalla si está de acuerdo con las condiciones.

- Si no acepta el acuerdo de licencia, cancele la instalación.

5 Cuando aparezca la pantalla de finalización de la instalación, siga las instrucciones en pantalla para cerrar el instalador.

La instalación se ha completado.

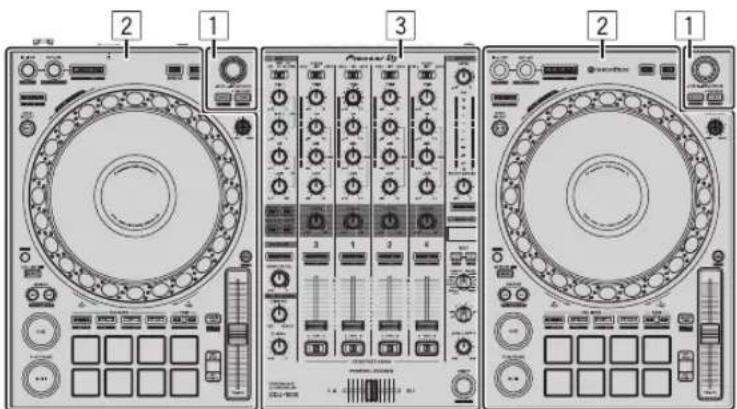

Nombres de las partes

Para obtener más información sobre los botones y los controles, consulte Nombres de las partes y funciones en el Manual de instrucciones.

1 Sección del navegador

2 Secciones del deck

3 Sección de mezclador

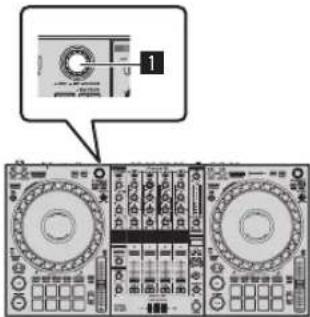

Sección del navegador

1 2 BACK 1/4" TRACK 3

1 Selector giratorio

2 Botón BACK

3 Botón VIEW

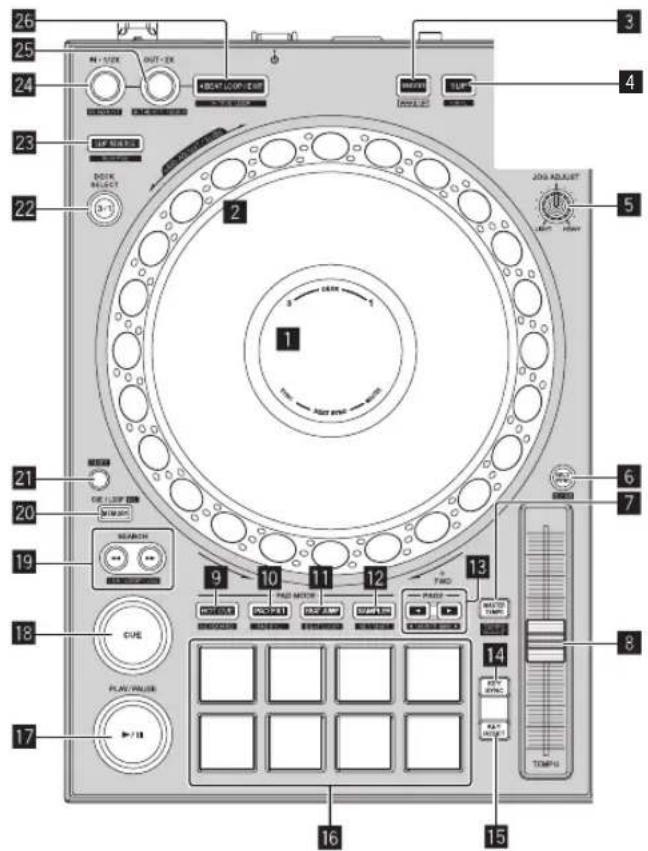

Secciones del deck

Las secciones del deck se utilizan para controlar los cuatro decks. Los botones y los controles para utilizar los decks 1 y 3 se encuentran en el lado izquierdo del controlador y los que controlan los decks 2 y 4 se encuentran en el lado derecho del controlador.

1 Sección de visualización del dial jog

2 Dial jog

3 Botón QUANTIZE

4 Botón SLIP

5 Control JOG FEELING ADJUST

6 Botón BEAT SYNC

7 Botón MASTER TEMPO

8 Control deslizante TEMPO

9 Botón de modo HOT CUE

10 Botón de modo PAD FX1

11 Botón de modo BEAT JUMP

12 Botón de modo SAMPLER

13 Botón PAGE ◀, ▶

14 Botón KEY SYNC

15 Botón KEY RESET

16 Pads de actuación

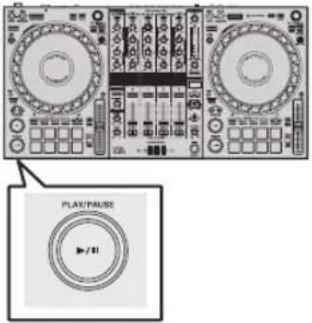

17 Botón PLAY/PAUSE ▶/II

18 Botón CUE

19 Botones SEARCH ◀◀, ▶▶

20 Botón MEMORY

21 Botón SHIFT

22 Botón selector DECK

23 Botón SLIP REVERSE

24 Botón LOOP IN, LOOP 1/2X

25 Botón LOOP OUT, LOOP 2X

26 Botón 4 BEAT LOOP/EXIT

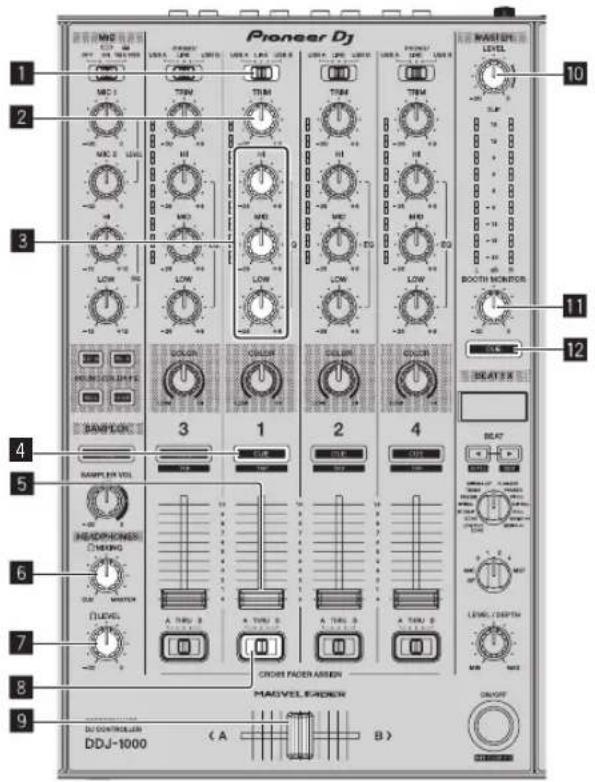

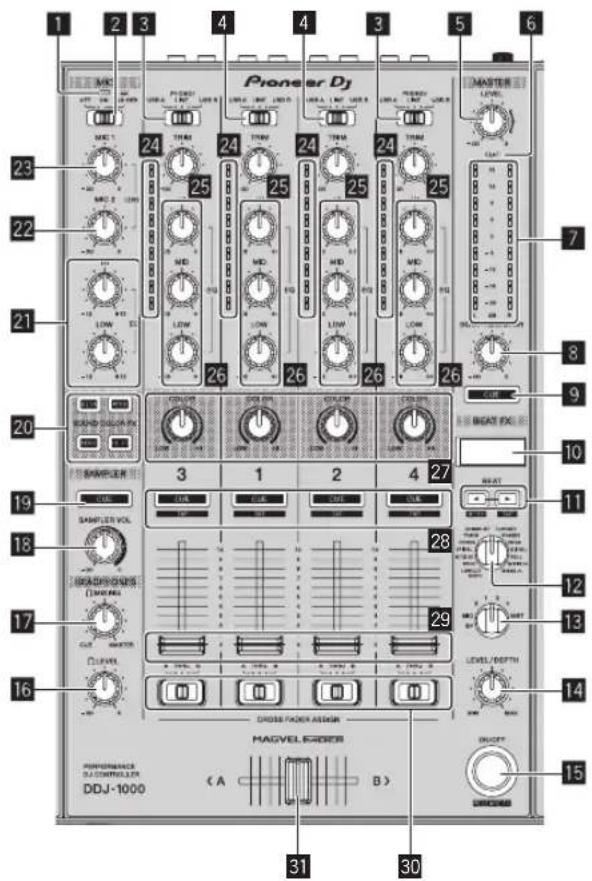

Sección de mezclador

1 2 3 4 4 3 5 6 Pioneer DJ MASTER LEVEL 23 24 25 24 25 24 25 24 25 7 22 21 LOW LOW LOW LOW LOW LOW 26 26 26 26 8 20 SAND REDON FX BEAT FX 19 3 1 2 4 27 BEAT 11 18 28 12 13 17 29 LEVEL DEPTH 16 CROSS FLOWER ASIGN MAGVEL ORDER POWERBASICS D/CONTROLLER DDJ-1000 (A B) DROCCOM

1 Indicador de micrófono
2 Conmutador selector OFF, ON, TALK OVER
3 Conmutador selector USB A, PHONO/LINE, USB B
4 Conmutador selector USB A, LINE, USB B
5 Control MASTER LEVEL
6 Indicador CLIP
7 Indicador de nivel maestro
8 Control BOOTH MONITOR LEVEL
9 Botón MASTER CUE
10 Visualización de sección de efecto
11 Botones BEAT ◀, ▶
12 Control BEAT FX SELECT
13 Control BEAT FX CH SELECT
14 Control BEAT FX LEVEL/DEPTH
15 Botón BEAT FX ON/OFF
16 Control HEADPHONES LEVEL
17 Control HEADPHONES MIXING
18 Control SAMPLER VOL
19 Botón SAMPLER CUE
20 Botones SOUND COLOR FX SELECT
21 Controles MIC EQ (HI, LOW)
22 Control MIC2 LEVEL

23 Control MIC1 LEVEL
24 Indicador de nivel de canal
25 Control TRIM
26 Control EQ (HI, MID, LOW)
27 Control COLOR
28 Botón CUE de auriculares
29 Fader de canal
30 Conmutador de asignación de crossfader
31 Crossfader

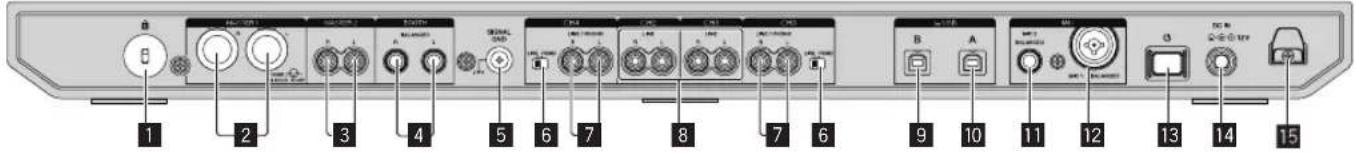

Panel trasero

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 Ranura de seguridad Kensington
2 Terminal de salida MASTER 1
3 Terminal de salida MASTER 2
4 Terminales de salida BOOTH
5 Terminal SIGNAL GND
6 Conmutador LINE/PHONO
7 Terminales de entrada LINE/PHONO
8 Terminales de entrada LINE

9 Terminales USB (USB B)
10 Terminales USB (USB A)
11 Terminales de entrada MIC2
12 Terminales de entrada MIC1
13 Conmutador

Esto cambia la alimentación de la unidad entre conectada y espera.

14 Terminal DC IN
15 Gancho de cables DC

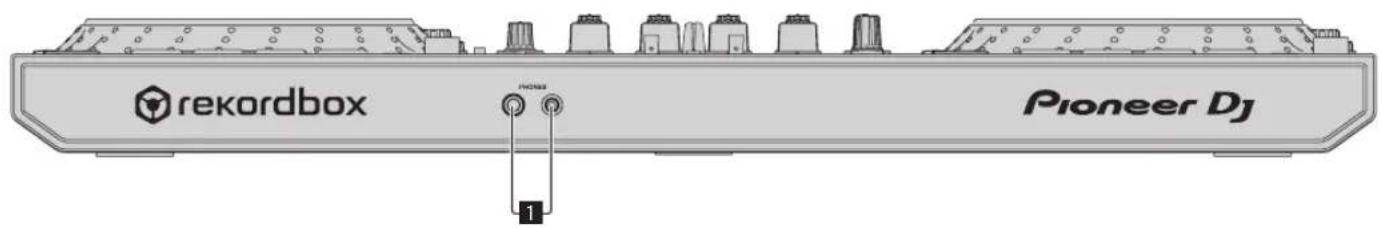

Panel frontal

1 Terminales de salida PHONES

Operación

• Conecte el cable de alimentación a una toma de corriente cuando se hayan completado todas las conexiones. Apague esta unidad y desconecte el cable de alimentación de la toma de corriente antes de conectar componentes o cambiar las conexiones. Consulte el manual de instrucciones de los componentes que se van a conectar.
• Asegúrese de usar el cable de alimentación y el adaptador de CA.
• Asegúrese de usar el cable USB incluido con este producto o uno que sea compatible con USB 2.0.
• No utilice un concentrador USB.

Ejemplo de conexiones

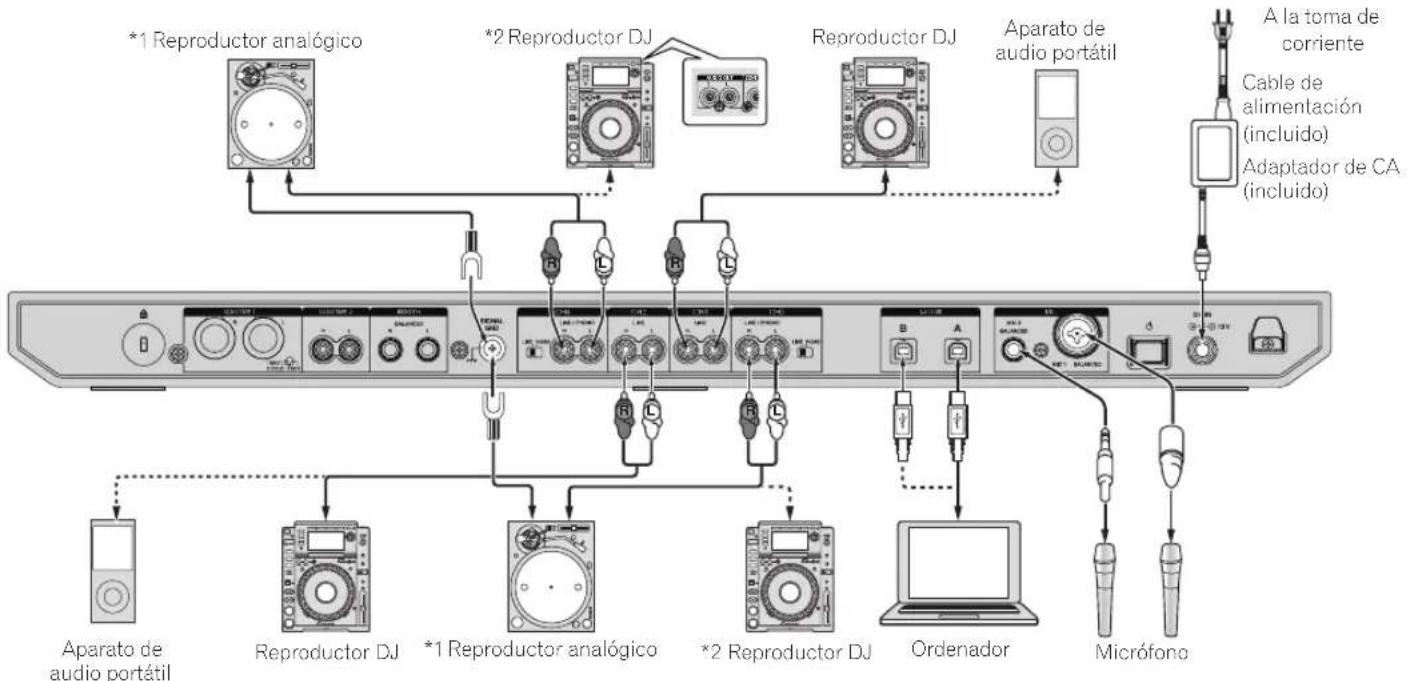

Conexión de terminales de entrada

Panel trasero

*1 Cuando conecte un reproductor analógico, cambie el conmutador [LINE/PHONO] al lado de los terminales a [PHONO].
*2 Cuando conecte un reproductor de DJ, cambie el conmutador [LINE/PHONO] al lado de los terminales a [LINE].

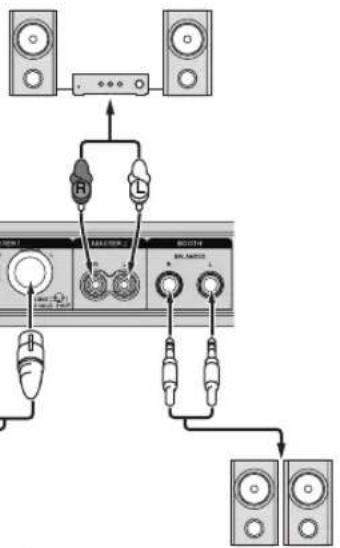

Conexión de terminales de salida

Panel trasero

Componentes, amplificadores, altavoces con amplificador, etc.

Amplificador de potencia, altavoces activos, etc.
Amplificador de potencia (para monitor de cabina), altavoces activos, etc.

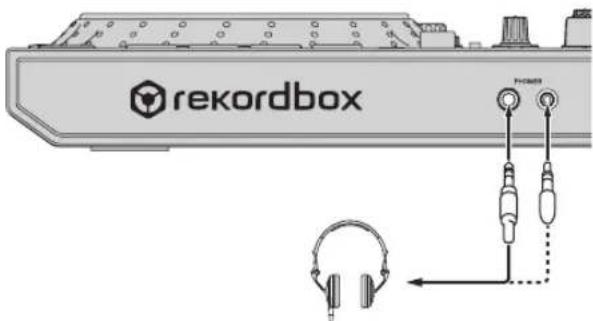

Panel frontal

rekordbox P-CCNB

Auriculares

1 Asegúrese de utilizar los terminales de salida [MASTER 1] para una salida equilibrada. Si se conectan a una entrada no equilibrada (tal como RCA), al usar un cable convertidor de XLR a RCA (o un adaptador convertidor), etc., la calidad del sonido se puede reducir o se puede producir ruido.
Para la conexión con una entrada desequilibrada (tal como RCA), use los terminales de salida [MASTER 2].
2 Tenga cuidado para no conectar por error el cable de alimentación de otra unidad en los terminales de salida [MASTER 1]. No conecte terminales con capacidad para proporcionar alimentación fantasma a los terminales de salida [MASTER 1].
3 Asegúrese de utilizar los terminales de salida [BOOTH] para una salida equilibrada. Si se conectan a una entrada no equilibrada (tal como un terminal RCA o TS), al usar un cable convertidor de TRS a RCA (o un adaptador convertidor), cables TS, etc., la calidad del sonido se puede reducir o se puede producir ruido.

Conexiones

Para obtener más información sobre cómo usar este producto con rekordbox dj, consulte el Manual de instrucciones de este producto, que está disponible en el sitio de Pioneer DJ.

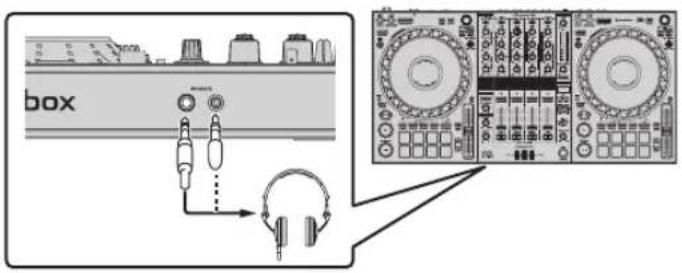

1 Conecte los auriculares a los terminales de salida [PHONES].

box R10000 R10000 R10000 R10000 R10000 R10000 R10000 R10000 R10000 R10000 R10000 R10000 R10000 R10000 R10000 BND

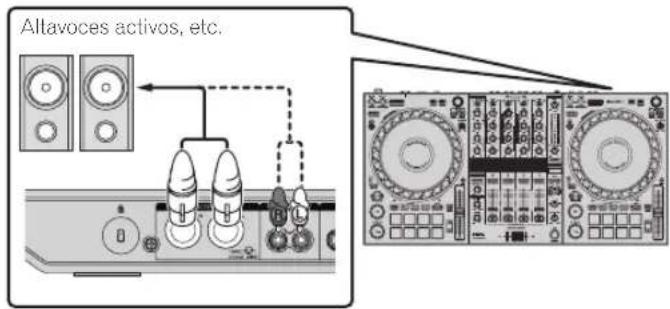

2 Conecte dispositivos tales como altavoces amplificados, un amplificador de potencia y componentes a los terminales de salida [MASTER 1] o [MASTER 2].

Altavoces activos, etc.

- Para que salga sonido de los terminales de salida [BOOTH], conecte dispositivos tales como altavoces a los terminales de salida [BOOTH].

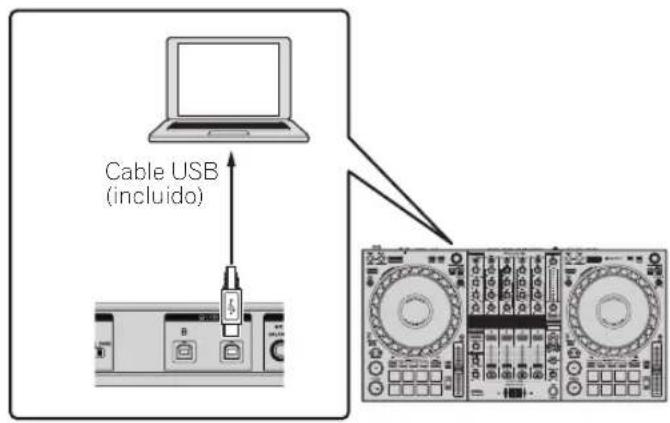

3 Conecte esta unidad al ordenador mediante un cable USB.

Cable USB (incluido)

4 Conecte la alimentación del ordenador.

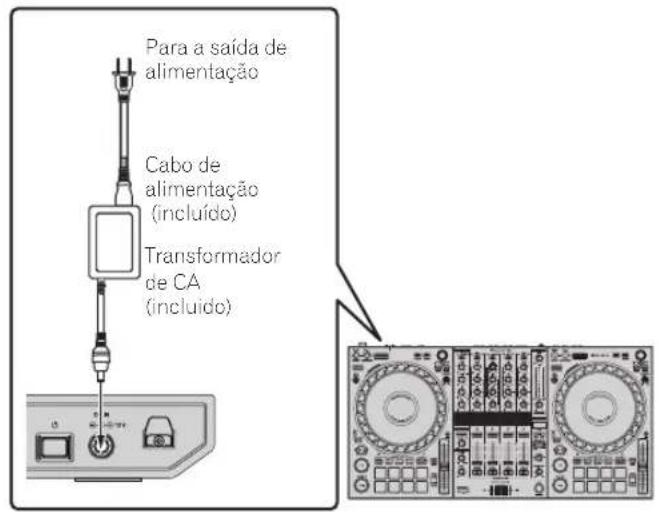

A la toma de corriente Cable de alimentación (incluido) Adaptador de CA (incluido)

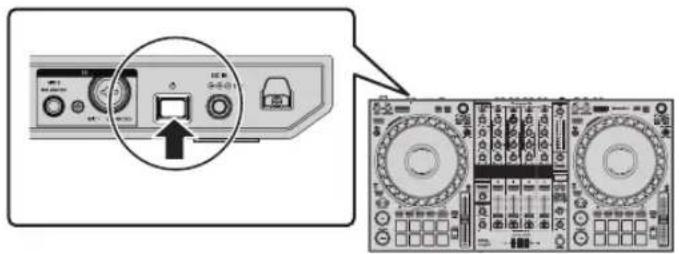

6 Pulse el conmutador [☐] en el panel trasero de esta unidad para encenderla.

Conecte la alimentación de esta unidad.

- Para Windows Puede aparecer [Instalando software de controlador de dispositivo] si esta unidad se conecta al ordenador por primera vez o si se conecta a un puerto USB distinto del ordenador. Espere un rato hasta que aparezca [Los dispositivos están listos para usarse].

7 Conecte la alimentación de los aparatos conectados a los terminales de salida (altavoces activos, amplificador de potencia, componentes, etc.).

- Si se conecta un micrófono, un reproductor de DJ u otro dispositivo externo en los terminales de salida, encienda el dispositivo conecado.

Inicio del sistema

Inicio de rekordbox

Se debe realizar el registro de la cuenta y la activación de rekordbox di en el primer inicio. Para obtener más información sobre cada procedimiento de trabajo, acceda al siguiente sitio y consulte "Introducción a rekordbox".

rekordbox.com/manual

Para Mac

Abra la carpeta [Aplicación] en Finder y haga doble clic en el icono [rekordbox].

Para Windows 10

En el menú [Iniciar], haga clic en [Pioneer] > icono [rekordbox].

Para Windows 8.1

Haga clic en el icono [rekordbox] en [vista Aplicaciones].

Para Windows 7

Haga clic en el menú [Iniciar] > [Todos los programas] > [Pioneer] > [rekordbox X.X.X] > icono [rekordbox] en orden.

Comprobación de los ajustes de audio

Compruebe que los ajustes de Audio en [Preferencias] de rekordbox se hayan establecido de la siguiente manera.

Para Mac

[Canales de salida]:

[Master Output]: [DDJ-1000: MASTER]

- Si se habilita PC MASTER OUT, la información de “+ Nombre del dispositivo de audio en el ordenador” también se mostrará después de [MASTER] del elemento [Master Output] en las configuraciones de Audio.

Adición de archivos de música a [Colección]

Una lista de archivos de pistas gestionados por rekordbox se muestra en la pantalla [Colección].

Registre los archivos de pista del ordenador como colección de música para rekordbox y analícelos para permitir que esas pistas se usen con rekordbox.

1 Haga clic en [Colección] en la vista de árbol.

Se visualiza una lista de las pistas registradas en [Colección].

2 Abra Finder o el explorador de Windows, y luego arrastre y suelte los archivos de pistas o carpetas que contengan pistas en la lista de pistas.

Los archivos de pistas se añadirán a [Colección], y empezará el análisis de la forma de onda de los archivos de pistas. Espere a que finalice el análisis de todos los archivos de pistas.

Carga de pistas en un deck

A continuación se describe como ejemplo el procedimiento para cargar pistas en el deck 1 (lado izquierdo).

- Gire el selector giratorio del deck 1 (lado izquierdo) para seleccionar una pista en [Colección] y luego pulse el selector giratorio.

La pista se carga en el deck 1.

Reproducir un archivo de música

A continuación, se describe como ejemplo el procedimiento para dar salida al sonido en el deck 1 (lado izquierdo).

Pioneer DJ 1 2 3 4 5 6 7 8 9 DDJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1000 DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1O DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N DA CONTROLLER DAJ-1N

1 Conmutador selector USB A, LINE, USB B
2 Control TRIM
3 Control EQ (HI, MID, LOW)
4 Botón CUE de auriculares
5 Fader de canal
6 Control HEADPHONES MIXING
7 Control HEADPHONES LEVEL
8 Conmutador de asignación de crossfader
9 Crossfader
10 Control MASTER LEVEL
11 Control BOOTH MONITOR LEVEL
12 Botón MASTER CUE

1 Realice el siguiente ajuste tal y como se indica.

Pieza Operación
Commutador selector USB A, LINE, USB B	USB A
Control TRIM	Gírelo en el sentido de las agujas del reloj hasta que se detenga.
Control EQ (HI, MID, LOW)	Posición central
Control COLOR Posición central
Fader de canal Muévalo hacia delante.
Control MASTER LEVEL	Gírelo en el sentido de las agujas del reloj hasta que se detenga.
Crossfader Posición central
Commutador de asignación de crossfader Posición [THRU]

2 Pulse el botón [PLAY/PAUSE▶/III] para reproducir la pista.

PLAY/Pause +/1

3 Gire el control [TRIM].

Ajuste el control [TRIM] para confirmar que el indicador de nivel de canal se encienda de color naranja en el volumen más alto.

4 Mueva el fader de canal hacia delante.

5 Gire el control [MASTER LEVEL] para ajustar el nivel de audio de los altavoces.

Ajuste el nivel de salida de sonido de los terminales de salida [MASTER 1] y [MASTER 2] en un nivel adecuado.

- Para emitir sonido desde el altavoz del ordenador, ajuste el volumen del altavoz del ordenador en lugar del control [MASTER LEVEL].

Monitoreo de sonido con auriculares

Realice el siguiente ajuste tal y como se indica.

Pieza Operación
Control HEADPHONES MIXING Posición central
Control HEADPHONES LEVEL	Círelo en el sentido de las agujas del reloj hasta que se detenga.

1 Pulse el botón [CUE] de los auriculares para el canal 1.

2 Gire el control [HEADPHONES LEVEL].

Ajuste la salida de nivel de sonido de los auriculares en un nivel apropiado.

Nota

Esta unidad y rekordbox dj incluyen muchas funciones para poder individualizar más las actuaciones de DJ. Para obtener más información sobre cada función, acceda al sitio que se muestra a continuación y consulte el "rekordbox Manual".

rekordbox.com/manual

Apagado del sistema

1 Cierre rekordbox.
2 Pulse el interruptor [☐] del panel trasero de esta unidad para ajustar la unidad en el modo de espera.
3 Desconecte el cable USB de su ordenador.

Información adicional

Cambio de los ajustes

- Para más información sobre cómo cambiar los ajustes de esta unidad, consulte Cambio de los ajustes en el manual de instrucciones.

Solución de problemas

- Si cree que hay algún problema con esta unidad, compruebe los elementos en la sección "Solución de problemas" del manual de instrucciones de esta unidad, acceda al sitio de soporte de Pioneer DJ y consulte [FAQ]. pioneerdj.com/support/

Algunos problemas se producen a causa de los componentes conectados. Si el problema no se puede resolver tras comprobar los componentes conectados, póngase en contacto con el centro de servicio o su distribuidor para reparaciones.

- Es posible que esta unidad no funcione correctamente a causa de la electricidad estática o de otras influencias externas. En esos casos, desconecte el cable de alimentación, espere aproximadamente un minuto y vuelva a conectarlo para restaurar el funcionamiento normal.

Marcas comerciales y marcas comerciales registradas

• Pioneer DJ es una marca comercial de PIONEER CORPORATION y está bajo licencia. rekordbox y KUVO son marcas comerciales o marcas registradas de Pioneer DJ Corporation.
• rekordbox es una marca comercial o marca registrada de Pioneer DJ Corporation.
• Windows es una marca registrada de Microsoft Corporation en los Estados Unidos y en otros países.
• Mac, macOS, OS X y Finder son marcas comerciales de Apple Inc., registradas en EE. UU. y en otros países.
• Intel e Intel Core son marcas registradas de Intel Corporation en los Estados Unidos y/o en otros países.

Los nombres de compañías y productos mencionados aquí son marcas comerciales o marcas comerciales registradas de sus respectivos propietarios.

Cuidados para los derechos de autor

rekordbox restringe la reproducción y duplicación del contenido de música protegido por derechos de autor.

• Cuando hay datos codificados, etc. para proteger los derechos de autor embebidos en el contenido de música, puede no ser posible utilizar el programa normalmente.
• Cuando el rekordbox detecta datos codificados, etc. para proteger los derechos de autor embebidos en el contenido de música, el proceso (reproducción, lectura, etc.) puede parar.

Las grabaciones que usted ha hecho son para su uso personal y, según las leyes de los derechos de autor, no se pueden usar sin el consentimiento del propietario de tales derechos.

- La música grabada de CD, etc., está protegida por las leyes de los derechos de autor de países individuales, y también por tratados internacionales. La persona que ha grabado la música es la responsable de asegurar que ésta se use legalmente.

- Cuando maneje música descargada de Internet, etc., la persona que la haya descargado será la responsable de asegurar que ésta se use según el contrato concluido con el sitio de la descarga.

Especificaciones

Adaptador de CA

Requisitos de potencia.....CA 220 V a 240 V, 50 Hz/60 Hz

Corriente nominal 0,9 A

Salida nominal ....CC 12 V, 3 A

Consumo de energía (modo de espera) 0,4 W

Consumo de energía.... 12 V CC, 2 000 mA

Peso de la unidad principal 6,0 kg

Dimensiones máximas.....708 mm (An) × 73,4 mm (Al) × 361,4 mm (Pr)

Temperatura de funcionamiento tolerable....+5 °C a +35 °C

Humedad de funcionamiento tolerable .....5 % a 85 % (sin condensación)

Sección de audio

Frecuencia de muestreo....44,1 kHz

Convertidor D/A 32 bit

Convertidor A/D 24 bit

Características de frecuencia

Relación señal/ruido (salida nominal, A-WEIGHTED)

USB 112 dB

LINE 96 dB

PHONO 85 dB

MIC1 80 dB

MIC2 80 dB

Distorsión armónica total (20 Hz — 20 kHzBW)

USB 0,002%

LINE 0,005%

Nivel de entrada/ Impedancia de entrada estándar

LINE -12 dBu/47 kΩ

PHONO -52 dBu/47 kΩ

MIC1 -57 dBu/3.3 kΩ

MIC2....-57 dBu/3,3 kΩ

Nivel de salida / Impedancia de carga / Impedancia de salida estándar

MASTER 1....+6 dBu/10 kΩ/330 Ω o menos

MASTER 2....+2 dBu/10 kΩ/680 Ω o menos

BOOTH....+6 dBu/10 kΩ/330 Ω o menos

PHONES +8 dBu/32 Ω/10 Ω o menos

Nivel de salida nominal / Impedancia de carga

MASTER 1....25 dBu/10 kΩ

MASTER 2....21 dBu/10 kΩ

BOOTH....25 dBu/10 kΩ

Diafonía

LINE 82 dB

Características del ecualizador de canales

HI -26 dB a +6 dB (20 kHz)

Características del ecualizador del micrófono

Terminales entrada / salida

Terminales de entrada LINE

Conectores de contactos RCA....2 juegos

Terminales de entrada LINE/PHONO

Conectores de contactos RCA....2 juegos

Terminales de entrada MIC

Conector XLR y conector 1/4" TRS....1 juego

Conector TRS 1/4"....1 juego

Terminales de salida MASTER

Conector XLR....1 juego

Conectores de contactos RCA....1 juego

Terminal de salida BOOTH

Conector TRS 1/4"....1 juego

Terminal de salida PHONES

Conector estéreo 1/4"....1 juego

Miniconector estéreo de 3,5 mm....1 juego

Terminales USB

Tipo B....2 juego

— Las especificaciones y diseño de este producto están sujetos a cambios sin previo aviso.

• © 2017 Pioneer DJ Corporation. Todos los derechos reservados.

Cabo USB (incluido)

4 Ligue o computador.

5 Ligue o transformador de CA

Requisitos de energía......CA 220 V a 240 V, 50 Hz/60 Hz

Corrente nominal 0,9 A

Fichas com pinos RCA....2 conjuntos

Terminais de entrada LINE/PHONO

Fichas com pinos RCA....2 conjuntos

Terminais de entrada MIC

Conetor XLR e tomada TRS de 1/4"....1 conjunto

Tomada TRS de 1/4"....1 conjunto

Fichas com pinos RCA....1 conjunto

Terminal de saída BOOTH

Tomada TRS de 1/4"....1 conjunto

Terminal de saída PHONES

Tomada estéreo de 1/4" ....1 conjunto

Mini tomada estéreo de 3,5 mm....1 conjunto

Terminais USB

Tipo B....2 conjuntos
