DDJ-RZ - Equipo de DJ PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Controlador DJ todo en uno para rekordbox dj
Marca	Pioneer DJ
Modelo	DDJ-RZ
Dimensiones (An × Al × Pr)	870 mm × 98,4 mm × 419,5 mm
Peso	10,7 kg
Alimentación	CA 110 V a 240 V, 50/60 Hz, 30 W (en espera 0,4 W)
Funciones principales	Grandes jog wheels, pads de performance, mesa de mezclas de 4 canales, SOUND COLOR FX, OSC SAMPLER, compatible con rekordbox dj
Sección de audio	Frecuencia de muestreo 44,1 kHz, convertidor A/D N/A 24 bits
Entradas	CD/LINE (4× RCA), PHONO (2× RCA), MIC1 (XLR + Jack TRS 1/4"), MIC2 (Jack TRS 1/4")
Salidas	MASTER OUT 1 (XLR), MASTER OUT 2 (RCA), BOOTH OUT (Jack TRS 1/4"), PHONES (Jack 1/4" + mini-jack 3,5 mm)
Conectividad	USB tipo B (2 puertos), USB tipo A (1 puerto)
Relación señal/ruido	USB: 111 dB, CD/LINE: 97 dB, PHONO: 90 dB
Distorsión armónica total	USB: 0,002 %, CD/LINE: 0,004 %
Temperatura de funcionamiento	+5 °C a +35 °C, humedad < 85 %
Mantenimiento y limpieza	Limpie con un paño suave y seco. No use disolventes.
Seguridad	Desconecte el enchufe de corriente antes de cualquier mantenimiento. No exponga al agua ni a llamas desnudas. Deje 5 cm de espacio de ventilación alrededor del aparato.
Piezas de repuesto y reparabilidad	Contacte al servicio postventa autorizado de Pioneer para cualquier reparación. No hay piezas reparables por el usuario.
Información general	Clave de licencia rekordbox dj incluida. Panel superior de aluminio. Garantía según región.

Preguntas frecuentes - DDJ-RZ PIONEER

¿Cómo conectar el DDJ-RZ a un ordenador?

Utilice el cable USB incluido (o un cable USB 2.0 estándar) para conectar el puerto USB-B del controlador a un puerto USB del ordenador. Instale el controlador y el software rekordbox antes de la conexión.

¿Puedo usar el DDJ-RZ con otros softwares que no sean rekordbox?

El DDJ-RZ está diseñado específicamente para rekordbox dj. Aunque puede funcionar como una interfaz MIDI genérica, las funciones avanzadas (pads, efectos) no serán totalmente compatibles sin un mapeo personalizado.

¿Cómo activar rekordbox dj con la clave de licencia?

Después de instalar rekordbox, cree una cuenta e inicie sesión. Vaya a los ajustes del software, sección License, e ingrese la clave de licencia proporcionada con el DDJ-RZ. La activación es definitiva en esa cuenta.

¿Qué tipos de entradas analógicas están disponibles?

El DDJ-RZ dispone de 4 entradas CD/LINE (RCA), 2 entradas PHONO (RCA para tocadiscos de vinilo), una entrada MIC1 (XLR o Jack TRS) y una entrada MIC2 (Jack TRS).

¿Cómo ajustar el crossfader para un corte más rápido?

Use el selector CROSS FADER CURVE en la parte frontal del controlador. Posición 'sharp' para un corte instantáneo, posición 'smooth' para una transición progresiva.

¿Qué hacer si el sonido está distorsionado o saturado?

Verifique los niveles de entrada con los controles TRIM en cada canal. Asegúrese de que el nivel principal (MASTER LEVEL) no esté al máximo. Reduzca la ganancia si el LED rojo se enciende.

¿Cómo usar la función OSC SAMPLER?

Presione la tecla OSC SAMPLER SELECT para activar el oscilador. Use los controles OSC SAMPLER VOLUME y OSC SAMPLER PARAMETER para ajustar el sonido. La tecla SAMPLER SYNC sincroniza el sampler con el tempo.

¿Puedo conectar dos ordenadores simultáneamente?

Sí, el DDJ-RZ dispone de dos puertos USB-B. Conecte un ordenador a cada puerto y use el selector USB (A/B) para cambiar entre ellos. Útil para transiciones entre dos DJ.

¿Cómo actualizar el firmware del DDJ-RZ?

Descargue el último firmware desde el sitio Pioneer DJ (sección Support > Software & firmware updates). Siga las instrucciones proporcionadas con el archivo para actualizar a través de USB.

¿Qué hacer en caso de ausencia de sonido después de la conexión?

Verifique que el cable de alimentación esté enchufado y el interruptor encendido. Asegúrese de que el volumen principal (MASTER LEVEL) no esté a cero. Verifique la selección de fuente (SOURCE) en el panel frontal. Si el problema persiste, reinicie el software y el ordenador.

MANUAL DE USUARIO DDJ-RZ PIONEER

El sitio de Pioneer DJ indicado más arriba tiene una sección con las preguntas más frecuentes, y además ofrece información del software y varios tipos de información y servicios para que usted pueda usar su producto con la mayor comodidad.

Para la versión más reciente del software rekordbox, acceda a rekordbox.com y descargue el software desde allí.

Manual de instrucciones (Guía de inicio rápido)

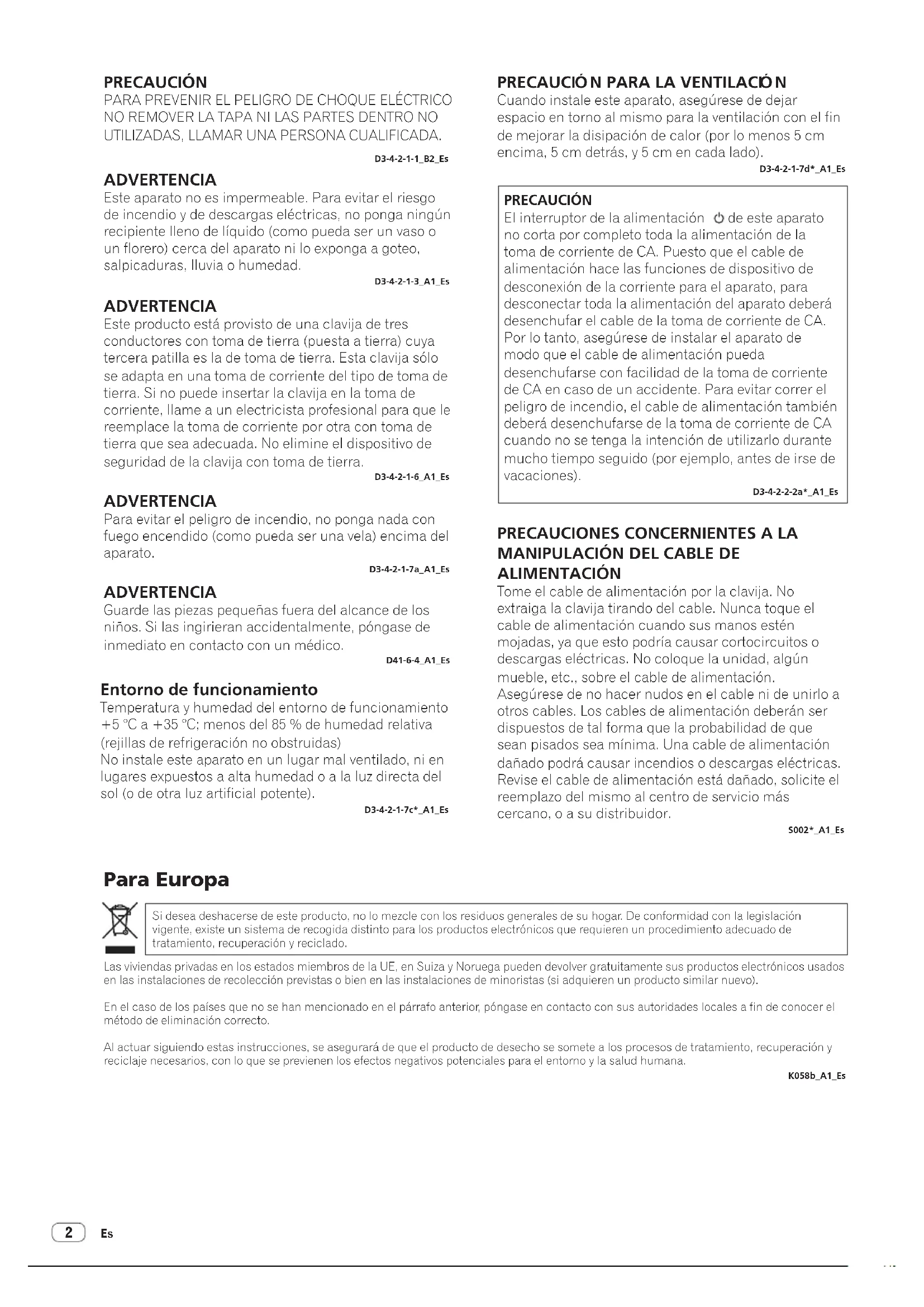

Este aparato no es impermeable. Para evitar el riesgo de incendio y de descargas eléctricas, no ponga ningún recipiente lleno de líquido (como pueda ser un vaso o un florero) cerca del aparato ni lo exponga a goteo, salpicaduras, lluvia o humedad.

D3-4-2-1-3_A1_Es

ADVERTENCIA

Este producto está provisto de una clavija de tres conductores con toma de tierra (puesta a tierra) cuya tercera patilla es la de toma de tierra. Esta clavija sólo se adapta en una toma de corriente del tipo de toma de tierra. Si no puede insertar la clavija en la toma de corriente, llame a un electricista profesional para que le reemplace la toma de corriente por otra con toma de tierra que sea adecuada. No elimine el dispositivo de seguridad de la clavija con toma de tierra.

D3-4-2-1-6_A1_Es

ADVERTENCIA

Para evitar el peligro de incendio, no ponga nada con fuego encendido (como pueda ser una vela) encima del aparato.

D3-4-2-1-7a_A1_Es

ADVERTENCIA

Guarde las piezas pequeñas fuera del alcance de los niños. Si las ingirieran accidentalmente, póngase de inmediato en contacto con un médico.

D41-6-4_A1_Es

Entorno de funcionamiento

Temperatura y humedad del entorno de funcionamiento +5 °C a +35 °C; menos del 85 % de humedad relativa (rejillas de refrigeración no obstruidas)

No instale este aparato en un lugar mal ventilado, ni en lugares expuestos a alta humedad o a la luz directa del sol (o de otra luz artificial potente).

D3-4-2-1-7c*_A1_Es

PRECAUCIÓN PARA LA VENTILACIÓN

Cuando instale este aparato, asegúrese de dejar espacio en torno al mismo para la ventilación con el fin de mejorar la disipación de calor (por lo menos 5 cm encima, 5 cm detrás, y 5 cm en cada lado).

D3-4-2-1-7d*_A1_Es

PRECAUCIÓN

El interruptor de la alimentación 🔒 de este aparato no corta por completo toda la alimentación de la toma de corriente de CA. Puesto que el cable de alimentación hace las funciones de dispositivo de desconexión de la corriente para el aparato, para desconectar toda la alimentación del aparato deberá desenchufar el cable de la toma de corriente de CA. Por lo tanto, asegúrese de instalar el aparato de modo que el cable de alimentación pueda desenchufarse con facilidad de la toma de corriente de CA en caso de un accidente. Para evitar correr el peligro de incendio, el cable de alimentación también deberá desenchufarse de la toma de corriente de CA cuando no se tenga la intención de utilizarlo durante mucho tiempo seguido (por ejemplo, antes de irse de vacaciones).

D3-4-2-2-2a* A1 Es

PRECAUCIONES CONCERNIENTES A LA MANIPULACIÓN DEL CABLE DE ALIMENTACIÓN

Tome el cable de alimentación por la clavija. No extraiga la clavija tirando del cable. Nunca toque el cable de alimentación cuando sus manos estén mojadas, ya que esto podría causar cortocircuitos o descargas eléctricas. No coloque la unidad, algún mueble, etc., sobre el cable de alimentación. Asegúrese de no hacer nudos en el cable ni de unirlo a otros cables. Los cables de alimentación deberán ser dispuestos de tal forma que la probabilidad de que sean pisados sea mínima. Una cable de alimentación dañado podrá causar incendios o descargas eléctricas. Revise el cable de alimentación está dañado, solicite el reemplazo del mismo al centro de servicio más cercano, o a su distribuidor.

S002* A1 Es

Para Europa

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

K058b_A1_Es

Contenido

Cómo leer este manual

- Gracias por adquirir este producto Pioneer DJ.

Asegúrese de leer este manual y el Manual de instrucciones que está disponible en el sitio de Pioneer DJ. Ambos contienen información importante que debe comprender antes de utilizar este producto.

Después de haber terminado de leer estas instrucciones, guárdelas en un lugar seguro para, en caso de ser necesario, consultarlas en el futuro.

• En este manual, los nombres de las pantallas y de los menús mostrados en el producto y en la pantalla del ordenador, así como también los nombres de los botones, de los terminales, etc., se indican entre paréntesis. (Ejemplo: Botón [CUE], panel [Files], terminal [MIC1])
• Note que las pantallas y las especificaciones del software descritas en este manual, así como también la apariencia externa y las especificaciones del hardware, están actualmente en fase de desarrollo y pueden ser distintas de las especificaciones finales.
• Note que dependiendo de la versión del sistema operativo, los ajustes del navegador web, etc., la operación puede que sea distinta de los procedimientos descritos en este manual.

Este manual proporciona breves descripciones acerca de los nombres de piezas de esta unidad y las conexiones entre esta unidad y los periféricos. Para unas instrucciones aún más detalladas de cómo usar esta unidad, vea el Manual de instrucciones de esta unidad. Para instrucciones de la operación del software rekordbox, vea el manual del software rekordbox.

- Para obtener el Manual de instrucciones de esta unidad y el manual del software rekordbox, vea Adquisición del manual (p. 4).

01 Antes de empezar a usar la unidad

Características....4

Contenido de la caja....4

Adquisición del manual 4

Preparación del software....4

Nombres de las partes 5

02 Conexiones

Ejemplo de conexiones 8

Conexiones....9

03 Información adicional

Cambio de los ajustes....10

Solución de problemas....10

Acerca de las marcas de fábrica y marcas registradas .... 10

Cuidados para los derechos de autor 10

Especificaciones....10

Antes de empezar a usar la unidad

Características

Esta unidad es un controlador DJ todo en uno diseñado específicamente para el software DJ rekordbox dj. Sus interfaces que incorporan varios controles como "BIG JOG", "PADS DE ACTUACIÓN" y un mezclador de 4 canales están posicionadas con espacio abundante para permitir actuaciones de DJ más individualizadas con rekordbox dj.

La unidad también proporciona las funciones "SOUND COLOR FX" y "OSC SAMPLER para que se puedan añadir los arreglos originales a la música que se está reproduciendo.

Asimismo, un gran número de terminales de entrada y salida permiten una gran variedad de estilos de DJ. El diseño, con material de aluminio para el panel superior, hace que esta unidad ofrezca una imagen de alta calidad, lo que es idóneo para diversos escenarios, como clubs nocturnos, fiestas particulares, etc.

• rekordbox
  — rekordbox es un software compuesto que permite la administración de pistas y las actuaciones de DJ.
• rekordbox dj
  — La función de actuación de DJ de rekordbox se denomina rekordbox dj. Introduzca la clave de licencia que se incluye con este producto para usar rekordbox dj.

Contenido de la caja

• Cable de alimentación
• Cable USB
• Manual de instrucciones (Guía de inicio rápido) (este documento)
• Garantía (para algunas regiones solamente) ^2
• Clave de licencia de rekordbox dj

1 Con esta unidad solo se incluye un cable USB.

Para conectar dos unidades, utilice un cable que cumpla con los estándares USB 2.0.

2 La garantía incluida es para la región europea.

Avisos

La clave de licencia no se puede dar dos veces. Tenga cuidado para no perderla.

Adquisición del manual

Las diversas instrucciones se proveen algunas veces como archivos en formato PDF. Para ver archivos en formato PDF, deberá instalarse Adobe ^® Reader ^® .

Descarga del manual de instrucciones de esta unidad

1 Inicie un navegador de Web en el ordenador y acceda al sitio de Pioneer DJ de abajo.

4 Haga clic en el icono [DDJ-RZ] de la categoría [CONTROLLER].

5 Haga clic en el idioma necesario de la página de descarga.

Descarga del manual del software rekordbox

1 Inicie un navegador de Web en el ordenador y acceda al sitio rekordbox de abajo.

http://rekordbox.com/

2 Descargue el manual del software de la página de descarga de manual de software de rekordbox.

Para obtener información acerca de rekordbox, vea el sitio de asistencia de rekordbox indicado más arriba.

Preparación del software

Acerca de rekordbox

Adquisición de rekordbox (Mac/Windows)

1 Inicie un navegador de Web en el ordenador y acceda al sitio de rekordbox de abajo.
http://rekordbox.com/
2 Descargue rekordbox de la página de descarga de rekordbox.
3 Instale rekordbox y registre la cuenta.
4 Active rekordbox dj.

- Para obtener instrucciones, consulte el manual del software rekordbox.

Para activar la función rekordbox dj, introduzca la clave de licencia de rekordbox dj que se proporciona con este producto.

Acerca del software controlador

Este software controlador es un controlador exclusivo para emitir señales de audio desde un ordenador.

- Obtención del software controlador

1 Inicie un navegador de Web en el ordenador y acceda al sitio de Pioneer DJ de abajo.
http://www.pioneerdj.com/
2 Haga clic en el icono [Support].
3 Haga clic en el icono [Software & firmware updates].
4 Haga clic en el icono [DDJ-RZ] de la categoría [CONTROLLER].
5 Tras hacer clic en [Drivers], descargue el controlador de software más reciente de la página de descarga.

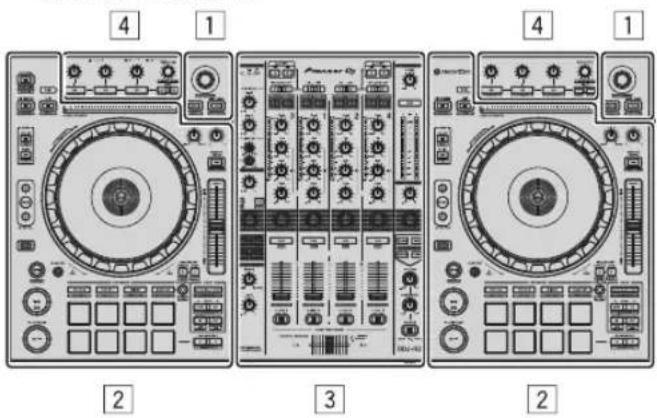

Nombres de las partes

- Para más información sobre las funciones de los diferentes botones y controles, consulte Nombres y funciones de los controles en el manual de instrucciones.

1 Sección del navegador
2 Sección de deck
3 Sección de mezclador
4 Sección de efectos

Sección del navegador

Drive IAS TRACK ~ INPUT. DISHLES BACK AREA LOAD RELATED TRACKS 1 2 3

1 Selector giratorio
2 Botón BACK
3 Botón LOAD

Sección de deck

Esta sección se usa para controlar los cuatro decks. Los botones y controles para operar los decks 1 y 3 están situados en el lado izquierdo del controlador, los que se usan para operar los decks 2 y 4 están situados en el lado derecho del controlador.

1 Sección de visualización del dial jog
2 Dial jog
3 Pad NEEDLE SEARCH
4 Control JOG FEELING ADJUST
5 Control VINYL SPEED ADJUST
6 Botón MASTER TEMPO
7 Indicador TAKEOVER
8 Barra deslizante TEMPO
9 Botón AUTO BEAT LOOP
10 Botón LOOP 1/2X
11 Botón LOOP 2X
12 Botón LOOP IN
13 Botón LOOP OUT
14 Botón PARAMETER◀, botón PARAMETER▶
15 Botón SEQUENCER START
16 Botón SEQUENCER OVERDUB
17 Botón de modo HOT CUE
18 Botón de modo PAD FX1
19 Botón de modo SLICER
20 Botón de modo SAMPLER
21 Botón CAPTURE
22 Pads de actuación
23 Botón PLAY/PAUSE ▶/II

24 Botón CUE
25 Botón QUANTIZE
26 Botón SYNC
27 Botón SHIFT
28 Botón DECK 3
29 Botón DECK 1
30 Botón GRID SLIDE
31 Botón GRID ADJUST
32 Botón SLIP
33 Botón SLIP REVERSE
34 Botón FX PANEL

Sección de mezclador

1 2 2 2 2 3 4 5 4 Pioneer DJ LEVEL 25 26 26 26 26 26 27 27 27 27 27 28 28 28 29 29 29 30 30 30 30 31 31 31 31 32 32 32 32 33 33 33 34 34 34 34 34 35 (A) B) DDJ-RZ

1 Conmutador selector OFF, ON, TALK OVER
2 Indicador de conexión USB
3 Botón USB (A)
4 Botón USB (B)
5 Control MASTER LEVEL
6 Botón MASTER CUE
7 Indicador de nivel maestro
8 Control BOOTH MONITOR
9 Control MASTER OUT COLOR
10 Botón OSC SAMPLER SELECT
11 Control OSC SAMPLER VOLUME
12 Control OSC SAMPLER PARAMETER

13 Conmutador selector SOURCE
14 Control HEADPHONES LEVEL
15 Control HEADPHONES MIXING
16 Botones SOUND COLOR FX
17 Control MIC COLOR
18 Botón SAMPLER SYNC
19 Botón SAMPLER CUE
20 Control SAMPLER VOL
21 Controles EQ (HI, LOW)
22 Control MIC2
23 Control MIC1
24 Conmutador selector CD, USB
25 Conmutador selector LINE, PHONO, USB
26 Botón de asignación FX 1
27 Botón de asignación FX 2
28 Indicador de nivel de canal
29 Control TRIM
30 Controles ISO (HI, MID, LOW)
31 Control COLOR
32 Botón CUE de auriculares
33 Fader de canal
34 Conmutador de asignación de crossfader
35 Crossfader
36 Agujero de ajuste FEELING ADJUST

Sección de efectos

Esta sección se usa para controlar las dos unidades de efectos (FX1 y FX2). Los controles y botones utilizados para operar la unidad FX1 están situados en el lado izquierdo del controlador, los que se usan para operar la unidad FX2 están situados en el lado derecho del controlador. Los canales a los que se va a aplicar el efecto se establecen usando los botones de asignación de efecto en el mezclador.

FX1 ON ON ON ON 1 2 3 4 HOLDEN FX SET

1 Controles de parámetros de efectos
2 Control RELEASE FX
3 Botones de parámetros de efectos
4 Botón BEAT◀, botón BEAT▶

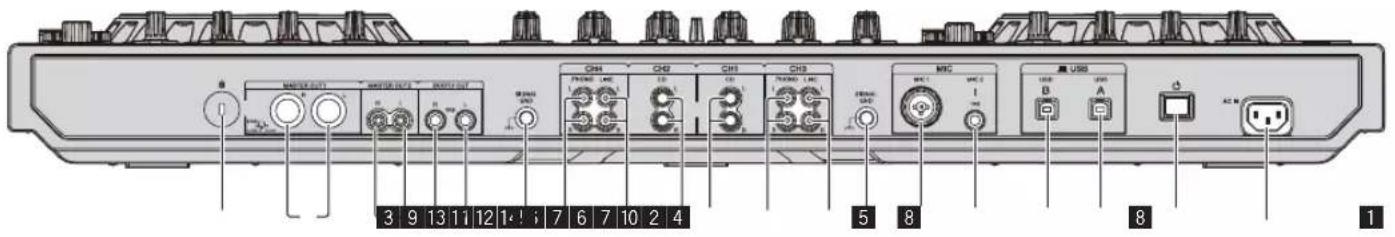

Panel trasero

3 9 13 11 12 1e ! ; 7 6 7 10 2 4 CH4 CH2 CH1 CH3 MTC USB A AC M B

1 Ranura de seguridad Kensington
2 Terminales MASTER OUT 1
3 Terminales MASTER OUT 2
4 Terminales BOOTH OUT
5 Terminal SIGNAL GND
6 Terminales PHONO
7 Terminales LINE

8 Terminales CD
9 Terminal MIC1
10 Terminal MIC2
11 Terminal USB-B
12 Terminal USB-A
13 Conmutador
14 Terminal AC IN

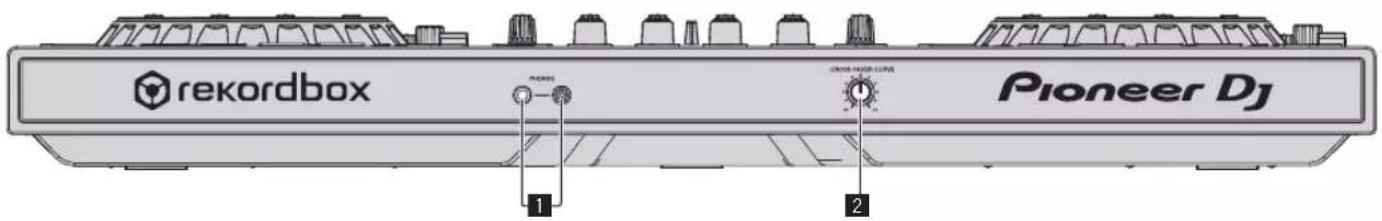

Panel frontal

rekordbox Pioneer DJ 1 2

1 Conectores PHONES
2 Conmutador selector CROSS FADER CURVE

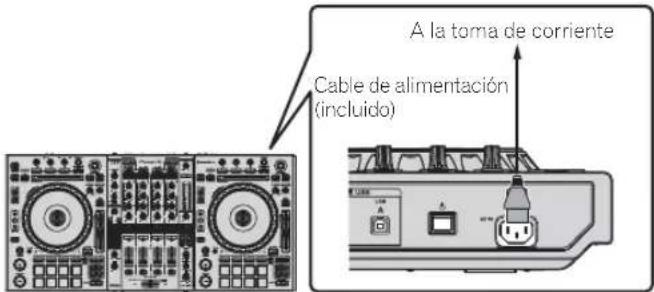

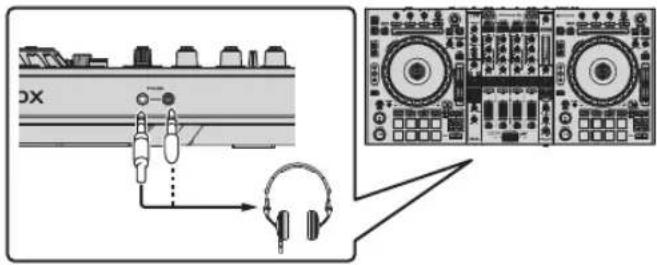

Conexiones

• Conecte el cable de alimentación después de terminar las conexiones entre los aparatos.
  Asegúrese de desconectar la alimentación y desenchular el cable de alimentación de la toma de corriente siempre que haga o cambie conexiones.
  Consulte el manual de instrucciones del componente que va a ser conectado.
• Asegúrese de usar el cable de alimentación incluido.
• Asegúrese de usar el cable USB incluido con este producto o uno que sea compatible con USB 2.0.
• Asegúrese de usar el cable de alimentación incluido,
• Asegúrese de usar el cable USB incluido con este producto o uno que sea compatible con USB 2.0.

Ejemplo de conexiones

Conexión de terminales de entrada

Conexión de terminales de salida

Panel trasero Componentes, amplificadores, altavoces con amplificador, etc. Amplificador de potencia, altavoces activos, etc. Amplificador de potencia (para monitor de cabina), altavoces activos, etc.

Panel frontal rekordbox Auriculares

Conexiones

Para obtener información sobre el uso de este producto con rekordbox dj, consulte el manual de instrucciones del producto publicado en el sitio de Pioneer DJ.

1 Conecte auriculares a uno de los terminales [PHONES].

• Para que salga el sonido por los terminales [BOOTH OUT], conecte los altavoces u otros aparatos a los terminales [BOOTH OUT].
• Para más información sobre la conexión de los terminales de entrada/salida, vea el manual de instrucciones.

3 Conecte esta unidad a su ordenador con un cable USB.

Cable USB (incluido)

4 Conecte la alimentación del ordenador.

5 Conecte el cable de alimentación.

A la toma de corriente Cable de alimentación (incluido)

6 Pulse el conmutador [☐] del panel trasero de esta unidad para conectar su alimentación.

Conecte la alimentación de esta unidad.

• Para usuarios de Windows
  El mensaje [Instalando software de controlador de dispositivo] puede aparecer cuando esta unidad se conecte al ordenador la primera vez o cuando se conecte a un puerto USB diferente del ordenador. Espere hasta que aparezca el mensaje [Los dispositivos están listos para usarse].

7 Conecte la alimentación de los aparatos conectados a los terminales de salida (altavoces activos, amplificador de potencia, componentes, etc.).

- Cuando se conecta un micrófono, reproductor DJ u otro aparato externo a los terminales de entrada, la alimentación de ese aparato se conecta también.

Información adicional

Cambio de los ajustes

- Para más información sobre cómo cambiar los ajustes de esta unidad, consulte Cambio de los ajustes en el manual de instrucciones.

Solución de problemas

- Si cree que hay algún problema con esta unidad, compruebe los elementos de la sección "Solución de problemas" del manual de instrucciones de esta unidad y acceda al sitio de Pioneer DJ y consulte [FAQ] para el [DDJ-RZ]. http://www.pioneerdj.com/

Algunas veces, el problema puede estar en otro componente. Inspeccione los otros componentes y los aparatos eléctricos que esté utilizando. Si no se puede rectificar el problema, pida al servicio de Pioneer autorizado más cercano o a su concesionario que realice el trabajo de reparación.

- Esta unidad puede no funcionar bien debido a la electricidad estática o a otras influencias externas. En este caso, el funcionamiento apropiado se puede restaurar desconectando la alimentación, esperando 1 minuto y volviendo a conectar la alimentación.

Acerca de las marcas de fábrica y marcas registradas

- "Pioneer DJ" es una marca comercial de PIONEER CORPORATION y se usa bajo licencia. Los nombres de compañías y productos mencionados aquí son marcas de fábrica de sus respectivos propietarios.

Cuidados para los derechos de autor

rekordbox restringe la reproducción y duplicación del contenido de música protegido por derechos de autor.

- Cuando hay datos codificados, etc. para proteger los derechos de autor embebidos en el contenido de música, puede no ser posible utilizar el programa normalmente. - Cuando el rekordbox detecta datos codificados, etc. para proteger los derechos de autor embebidos en el contenido de música, el proceso (reproducción, lectura, etc.) puede parar.

Las grabaciones que usted ha hecho son para su uso personal y, según las leyes de los derechos de autor, no se pueden usar sin el consentimiento del propietario de tales derechos.

- La música grabada de CD, etc., está protegida por las leyes de los derechos de autor de países individuales, y también por tratados internacionales. La persona que ha grabado la música es la responsable de asegurar que ésta se use legalmente. - Cuando maneje música descargada de Internet, etc., la persona que la haya descargado será la responsable de asegurar que ésta se use según el contrato concluido con el sitio de la descarga.

Especificaciones

Requisitos de potencia .... CA 110 V a 240 V, 50 Hz/60 Hz Consumo de energía .... 30 W Consumo de energía (modo de espera) .... 0,4 W Peso de la unidad principal .... 10,7 kg Dimensiones máximas .....870 mm (An) × 98,4 mm (Al) × 419,5 mm (Pr) Temperatura de funcionamiento tolerable .... +5 °C a +35 °C Humedad de funcionamiento tolerable ....5 % a 85 % (sin condensación)

Sección de audio

Frecuencia de muestreo ....44,1 kHz Convertidor A/D y D/A ....24 bits Características de frecuencia

USB, CD/LINE, MIC1, MIC2.... 20 Hz a 20 kHz

Relación señal/ruido (salida nominal, A-WEIGHTED) USB....111 dB CD/LINE....97 dB PHONO....90 dB MIC1....84 dB MIC2....84 dB

Distorsión armónica total (20 Hz — 20 kHzBW) USB....0,002 % CD/LINE....0,004 %

Nivel de entrada / Impedancia de entrada estándar CD/LINE....-12 dBu/47 kΩ PHONO....-52 dBu/47 kΩ MIC1....-52 dBu/8,5 kΩ MIC2....-52 dBu/8,5 kΩ

Nivel de salida / Impedancia de carga / Impedancia de salida estándar MASTER OUT 1..... +6 dBu/10 kΩ/390 Ω o menos MASTER OUT 2..... +2 dBu/10 kΩ/820 Ω o menos BOOTH OUT..... +6 dBu/10 kΩ/390 Ω o menos PHONES..... +8 dBu/32 Ω/10 Ω o menos

Nivel de salida nominal / Impedancia de carga MASTER OUT 1....24 dBu/10 kΩ MASTER OUT 2....20 dBu/10 kΩ Diafonía CD/LINE....82 dB

Características del eucalizador de canales HI ....-∞ dB a +6 dB (13 kHz) MID ....-∞ dB a +6 dB (1 kHz) LOW ....-∞ dB a +6 dB (70 Hz)

Características del eucalizador del micrófono HI ....-12 dB a +12 dB (10 kHz) LOW ....-12 dB a +12 dB (100 Hz)

Terminales entrada / salida

Terminales de entrada CD/LINE Conectores de contactos RCA ....4 juegos

Terminales de entrada PHONO Conectores de contactos RCA....2 juegos

Terminal MIC1 Conector XLR y conector TRS 1/4" ....1 juego

Terminal MIC2 Conector TRS 1/4"....1 juego

Terminal de salida MASTER OUT 1 Conector XLR ....1 juego

Terminal de salida MASTER OUT 2 Conectores de contactos RCA....1 juego

Terminal de salida BOOTH OUT Conector TRS 1/4"....1 juego

Terminal de salida PHONES Conector estéreo 1/4" ....1 juego Miniconector estéreo de 3,5 mm ....1 juego

Terminales USB Tipo B ....2 juego

Consumo de energía para México

Modo normal ^1 .....30 Wh/día Modo de espera ^2 .....9,2 Wh/día

① Considerando 1 hora de uso al día ② Considerando 23 horas en el modo de espera

— Asegúrese de usar los terminales [MASTER OUT 1] sólo para una salida equilibrada. La conexión con una entrada desequilibrada (tal como RCA) usando un XLR a un cable de convertidor RCA (o adaptador de convertidor), etc., puede reducir la calidad del sonido y/o crear ruido.

Para la conexión con una entrada desequilibrada (tal como RCA), use los terminales [MASTER OUT 2].

— Las especificaciones y diseño de este producto están sujetos a cambios sin previo aviso.

• © 2015 Pioneer DJ Corporation. Todos los derechos reservados.

Características....4

Cabo USB (incluido)

4 Ligue o computador.

Requisitos de energía ...... CA 110 V a 240 V, 50 Hz/60 Hz

Consumo de energia.... 30 W

Terminais de entrada CD/LINE Fichas com pinos RCA ....4 conjuntos

Terminais de entrada PHONO Fichas com pinos RCA ....2 conjuntos

Terminal MIC1 Conector XLR e Tomada TRS de 1/4" ....1 conjunto

Terminal MIC2 Tomada TRS de 1/4" ....1 conjunto

Terminal de saída MASTER OUT 1 Conector XLR ....1 conjunto

MASTER OUT 2 terminal de saída Fichas com pinos RCA ....1 conjunto

Terminal de saída BOOTH OUT Tomada TRS de 1/4" ....1 conjunto

Terminal de saída PHONES Tomada estéreo de 1/4" ....1 conjunto Mini tomada estéreo de 3,5 mm ....1 conjunto

Terminais USB Tipo B ....2 conjuntos
