Producttype	DJ-alles-in-één-controller voor rekordbox dj
Merk	Pioneer DJ
Model	DDJ-RZ
Afmetingen (L × H × D)	870 mm × 98,4 mm × 419,5 mm
Gewicht	10,7 kg
Voeding	AC 110 V tot 240 V, 50/60 Hz, 30 W (standby 0,4 W)
Belangrijkste functies	Grote jogwielen, performance pads, 4-kanaals mixer, SOUND COLOR FX, OSC SAMPLER, compatibel met rekordbox dj
Audiogedeelte	Bemonsteringsfrequentie 44,1 kHz, A/D-omzetter 24 bits
Ingangen	CD/LINE (4× RCA), PHONO (2× RCA), MIC1 (XLR + Jack TRS 1/4"), MIC2 (Jack TRS 1/4")
Uitgangen	MASTER OUT 1 (XLR), MASTER OUT 2 (RCA), BOOTH OUT (Jack TRS 1/4"), PHONES (Jack 1/4" + 3,5 mm mini-jack)
Connectiviteit	USB type B (2 poorten), USB type A (1 poort)
Signaal/ruisverhouding	USB : 111 dB, CD/LINE : 97 dB, PHONO : 90 dB
Totale harmonische vervorming	USB : 0,002 %, CD/LINE : 0,004 %
Bedrijfstemperatuur	+5 °C tot +35 °C, luchtvochtigheid < 85 %
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen oplosmiddelen gebruiken.
Veiligheid	Trek de stekker uit het stopcontact voor onderhoud. Niet blootstellen aan water of open vuur. Laat 5 cm ventilatieruimte rond het apparaat vrij.
Reserveonderdelen en repareerbaarheid	Neem bij reparaties contact op met de erkende Pioneer-klantenservice. Geen door de gebruiker te repareren onderdelen.
Algemene informatie	Inclusief rekordbox dj-licentiesleutel. Bovenzijde van aluminium. Garantie afhankelijk van regio.

Veelgestelde vragen - DDJ-RZ PIONEER

Hoe verbind ik de DDJ-RZ met een computer?

Gebruik de meegeleverde USB-kabel (of een standaard USB 2.0-kabel) om de USB-B-poort van de controller te verbinden met een USB-poort van de computer. Installeer de driver en de rekordbox-software vóór de verbinding.

Kan ik de DDJ-RZ gebruiken met andere software dan rekordbox?

De DDJ-RZ is specifiek ontworpen voor rekordbox dj. Hoewel hij als generieke MIDI-interface kan functioneren, worden de geavanceerde functies (pads, effecten) niet volledig ondersteund zonder aangepaste mapping.

Hoe activeer ik rekordbox dj met de licentiesleutel?

Na het installeren van rekordbox maakt u een account aan en logt u in. Ga naar de software-instellingen, sectie License, en voer de met de DDJ-RZ meegeleverde licentiesleutel in. De activering is definitief op dit account.

Welke soorten analoge ingangen zijn beschikbaar?

De DDJ-RZ heeft 4 CD/LINE-ingangen (RCA), 2 PHONO-ingangen (RCA voor draaitafels), een MIC1-ingang (XLR of Jack TRS) en een MIC2-ingang (Jack TRS).

Hoe stel ik de crossfader in voor een snellere cut?

Gebruik de CROSS FADER CURVE-schakelaar op de voorkant van de controller. Stand 'sharp' voor directe cut, stand 'smooth' voor geleidelijke overgang.

Wat te doen als het geluid vervormd of overstuurd is?

Controleer de ingangsniveaus met de TRIM regelaars op elk kanaal. Zorg ervoor dat het hoofdniveau (MASTER LEVEL) niet maximaal is. Verlaag de gain als het rode lampje brandt.

Hoe gebruik ik de OSC SAMPLER-functie?

Druk op de OSC SAMPLER SELECT-knop om de oscillator te activeren. Gebruik de OSC SAMPLER VOLUME en OSC SAMPLER PARAMETER regelaars om het geluid aan te passen. De SAMPLER SYNC-knop synchroniseert de sampler met het tempo.

Kan ik twee computers tegelijkertijd aansluiten?

Ja, de DDJ-RZ heeft twee USB-B-poorten. Sluit op elke poort een computer aan en gebruik de USB (A/B) schakelaar om te wisselen. Handig voor overgangen tussen twee DJ's.

Hoe werk ik de firmware van de DDJ-RZ bij?

Download de nieuwste firmware van de Pioneer DJ website (Support > Software & firmware updates). Volg de instructies bij het bestand om via USB bij te werken.

Wat te doen als er geen geluid is na verbinding?

Controleer of de stroomkabel is aangesloten en de schakelaar aan staat. Zorg ervoor dat het hoofdniveau (MASTER LEVEL) niet op nul staat. Controleer de bronselectie (SOURCE) op het voorpaneel. Als het probleem aanhoudt, start dan de software en de computer opnieuw op.

GEBRUIKSAANWIJZING DDJ-RZ PIONEER

http://www.pioneerdj.com/

http://rekordbox.com/

Op bovengenoemde Pioneer DJ website vindt u FAQ's, informatie over software, en andere informatie en diensten voor nog meer gebruiksgemak van uw product.

Ga voor de nieuwste versie van de rekordbox-software naar rekordbox.com en download de software van deze site.

Handleiding (Snelstartgids)

http://www.pioneerdj.com/

http://www.pioneerdj.com/

http://www.pioneerdj.com/

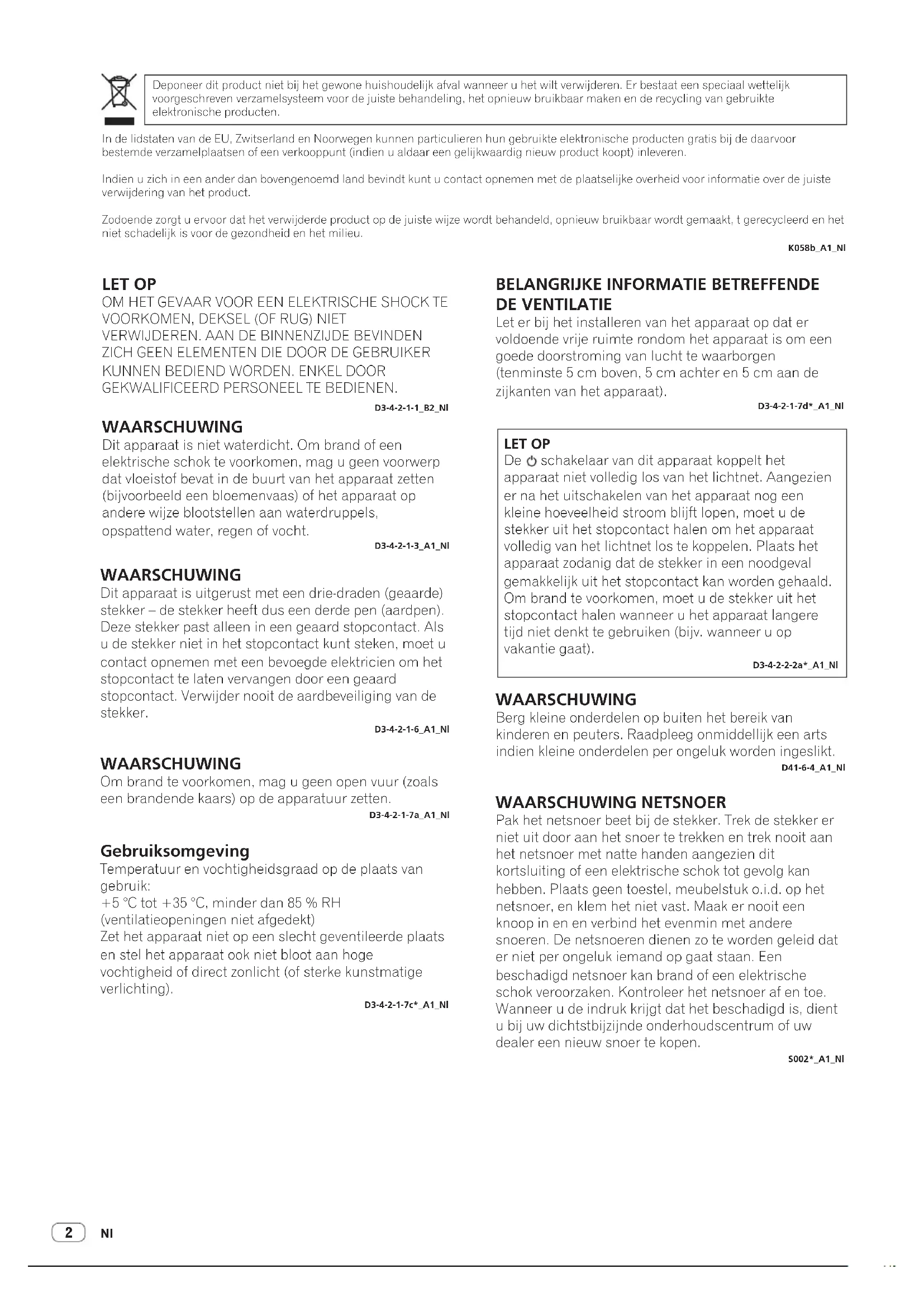

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

K058b_A1_NI

LET OP

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

D3-4-2-1-1_B2_NI

WAARSCHUWING

Dit apparaat is niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3_A1_NI

WAARSCHUWING

Dit apparaat is uitgerust met een drie-draden (geaarde) stekker – de stekker heeft dus een derde pen (aardpen). Deze stekker past alleen in een geaard stopcontact. Als u de stekker niet in het stopcontact kunt steken, moet u contact opnemen met een bevoegde elektricien om het stopcontact te laten vervangen door een geaard stopcontact. Verwijder nooit de aardbeveiliging van de stekker.

D3-4-2-1-6_A1_NI

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A1_NI

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op de plaats van gebruik:

+5 °C tot +35 °C, minder dan 85 % RH (ventilatieopeningen niet afgedekt)

Zet het apparaat niet op een slecht geventileerde plaats en stel het apparaat ook niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting).

D3-4-2-1-7c*_A1_Ni

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installeren van het apparaat op dat er voldoende vrije ruimte rondom het apparaat is om een goede doorstroming van lucht te waarborgen (lenminste 5 cm boven, 5 cm achter en 5 cm aan de zijkanten van het apparaat).

D3-4-2-1-7d*A1_NI

LET OP

De ⚡ schakelaar van dit apparaat koppelt het apparaat niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog een kleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanneer u het apparaat langere tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat).

D3-4-2-2-2a* _A1_NI

WAARSCHUWING

Berg kleine onderdelen op buiten het bereik van kinderen en peuters. Raadpleeg onmiddellijk een arts indien kleine onderdelen per ongeluk worden ingeslikt.

D41-6-4_A1_NI

Pak het netsnoer beet bij de stekker. Trek de stekker er niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niet per ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Kontroleer het netsnoer af en toe. Wanneer u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde onderhoudscentrum of uw dealer een nieuw snoer te kopen.

S002*_A1_NI

Inhoud

Opmerkingen over deze handleiding

- Hartelijk dank voor uw aankoop van dit Pioneer DJ product. Lees deze documentatie en de handleiding die beschikbaar is op de website van Pioneer DJ. Beide bevatten belangrijke informatie die u moet begrijpen voordat u dit product gaat gebruiken. Na het doorlezen van de gebruiksaanwijzing dient u deze te bewaren op een veilige plaats, voor latere naslag.

• In deze handleiding worden de namen van schermen en menu's op het product zelf en op het computerscherm, en de namen van toetsen en aansluitingen enz. aangegeven tussen haakjes. (Bijv.: [CUE]-toets, [Files]-paneel, [MIC1]-aansluiting)
• Wij wijzen u erop dat de schermen en de specificaties van de in deze handleiding beschreven software en het uiterlijk en de specificaties van de hardware op moment van schrijven nog onder ontwikkeling zijn en derhalve kunnen afwijken van de uiteindelijke specificaties.
• Let op, want afhankelijk van de versie van uw besturingssysteem, instellingen van uw webbrowser enz, kan de bediening afwijken van de procedures zoals beschreven in deze handleiding.

In deze handleiding vindt u korte uitleg over de namen van de onderdelen van dit toestel en over de verbinding met randapparaten. Zie voor gedetailleerdere aanwijzingen voor het gebruik van dit toestel de handleiding voor dit toestel. Voor instructies over de bediening van de rekordbox-software verwijzen we u naar de handleiding van de rekordbox-software.

- Voor informatie hoe u de handleiding voor dit toestel en de documentatie bij de rekordbox-software kunt krijgen, zie Verkrijgen van de handleiding (p. 4).

01 Alvorens te beginnen

Kenmerken....4

Inhoud van de doos 4

Verkrijgen van de handleiding....4

De software voorbereiden....4

Benaming van de onderdelen 5

02 Aansluitingen

Aansluitvoorbeeld....8

Aansluitingen....9

03 Aanvullende informatie

Instellingen aanpassen....10

Verhelpen van storingen 10

Over handelsmerken en gedeponeerde handelsmerken 10

Dit toestel is een alles-in-een DJ Controller die speciaal is ontworpen voor rekordbox dj. De interfaces met uiteenlopende bedieningselementen zoals "BIG JOG", "PERFORMANCE-PADS" en de 4-kanaals mixer zijn met extra ruimte geplaatst om nog persoonlijkere DJ-optredens mogelijk te maken met rekordbox dj.

Tevens beschikt dit toestel over de functies "SOUND COLOR FX" en "OSC SAMPLER", waarmee u uw eigen arrangementen kunt toevoegen aan de muziek die wordt afgespeeld.

Dankzij de talloze ingangen en uitgangen zijn uiteenlopende DJ-stijlen mogelijk. Het aluminium toppaneel geeft het toestel een hoogwaardige uitstraling en mede daardoor is het uitermate geschikt voor gebruik in nachtclubs, op privéfeesten, enzovoort.

• rekordbox
  — rekordbox is gecombineerde software voor het beheren van tracks en het uitvoeren van DJ-optredens.
• rekordbox dj
  — De functie voor DJ-optredens van rekordbox heet rekordbox dj. Voer de licentiecode die bij dit product is geleverd in om rekordbox dj te gebruiken.

Inhoud van de doos

• Stroomsoer
• USB-kabel
• Handleiding (Snelstartgids) (dit document)
  • Garantie (alleen voor bepaalde regio's) ^[2]
  • Licentiecode van rekordbox dj

[1] Er wordt slechts een USB-kabel meegeleverd met dit toestel. Gebruik een kabel die voldoet aan de USB 2.0-standaard om twee toestellen te verbinden.

② De meegeleverde garantie is geldig voor de Europese regio.

Waarschuwingen

De licentiecode kan niet opnieuw worden uitgegeven. Let op dat u de code niet kwijt raakt.

Verkrijgen van de handleiding

Instructies worden soms geleverd als PDF-bestanden. U kunt PDF-bestanden lezen als Adobe ^® Reader ^® geinstalleerd is.

De handleiding van dit toestel downloaden

1 Open een webbrowser op de computer en ga naar onderstaande Pioneer DJ website.

http://www.pioneerdj.com/

2 Klik op het pictogram [Support].

3 Klik op het pictogram [FIND TUTORIAL & MANUALS].

4 Klik op het pictogram [DDJ-RZ] in de categorie [CONTROLLER].

5 Klik op de downloadpagina op de gewenste taal.

Downloaden van de rekordbox-softwarehandleiding

1 Open een webbrowser op de computer en ga naar onderstaande rekordbox-website.

http://rekordbox.com/

2 Download de softwarehandleiding van de downloadpagina voor de rekordbox-softwarehandleiding.

Voor hulp of nadere inlichtingen over rekordbox kunt u terecht op de website van rekordbox hierboven.

De software voorbereiden

Informatie over rekordbox

◆ rekordbox verkrijgen (Mac/Windows)

1 Open een webbrowser op de computer en ga naar de rekordbox-website hieronder.

http://rekordbox.com/

2 Download rekordbox van de rekordbox-downloadpagina.

3 Installeer rekordbox en registreer de account.

4 Activeer rekordbox dj.

- Zie de softwarehandleiding van rekordbox voor instructies.

Voer de licentiecode van rekordbox dj in die met dit product is geleverd om rekordbox dj te activeren.

Omtrent het stuurprogramma

Deze software is een exclusief stuurprogramma voor het weergeven van geluidssignalen via een computer.

- Het stuurprogramma verkrijgen

1 Open een webbrowser op de computer en ga naar onderstaande Pioneer DJ website.

http://www.pioneerdj.com/

2 Klik op het pictogram [Support].

3 Klik op het pictogram [Software & firmware updates].

4 Klik op het pictogram [DDJ-RZ] in de categorie [CONTROLLER].

5 Klik op [Drivers], en download het meest recente stuurprogramma van de downloadpagina.

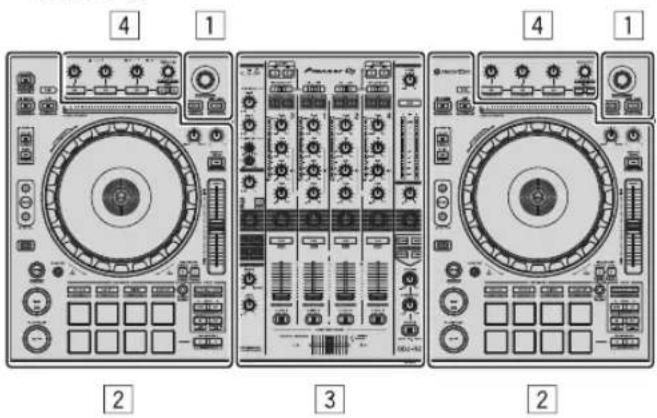

Benaming van de onderdelen

- Zie voor details over de functies van de toetsen en bedienings-elementen het gedeelte Overzicht van de bedieningstoetsen in de Handleiding.

1 Bladergedeelte
2 Deckgedeelte
3 Mengpaneel-gedeelte
4 Effect-gedeelte

Bladergedeelte

1 Draaiknop
2 BACK-toets
3 LOAD-toets

Deckgedeelte

Met dit gedeelte worden de vier decks bediend. De toetsen en instellingen voor het bedienen van deck 1 en 3 bevinden zich aan de linkerzijde van de controller, en die voor het bedienen van deck 2 en 4 aan de rechterzijde van de controller.

13 SOURCE-selectieschakelaar
14 HEADPHONES LEVEL instelling
15 HEADPHONES MIXING instelling
16 SOUND COLOR FX toetsen
17 MIC COLOR-instelling
18 SAMPLER SYNC-toets
19 SAMPLER CUE-toets
20 SAMPLER VOL-instelling
21 EQ (HI, LOW) instellingen
22 MIC2-instelling
23 MIC1-instelling
24 CD, USB-keuzeschakelaar
25 LINE, PHONO, USB keuzeschakelaar
26 FX 1-toewijzingstoets
27 FX 2-toewijzingstoets
28 Kanaalniveau-aanduiding
29 TRIM-instelling
30 ISO (HI, MID, LOW)-instellingen
31 COLOR instelling
32 Hoofdtelefoon CUE knop
33 Kanaal-fader
34 Crossfader-keuzeschakelaar
35 Crossfader-regelaar
36 FEELING ADJUST-instelgaatje

Effect-gedeelte

Dit gedeelte wordt gebruikt voor het bedienen van de twee effectgeneratoren (FX1 en FX2). De toetsen en instellingen voor het bedienen van FX1 bevinden zich aan de linkerzijde van de controller, die voor het bedienen van FX2 bevinden zich aan de rechterzijde van de controller. De kanalen waarop het effect moet worden toegepast, kunnen worden ingesteld met de effect-toewijzingsloetsen op het mengpaneel.

FX1 ON ON ON ON 2 3 4 1 2 3 4

1 Instellingen effectparameters
2 RELEASE FX-instelling
3 Toetsen effectparameters
4 BEAT◀-toets, BEAT▶-toets

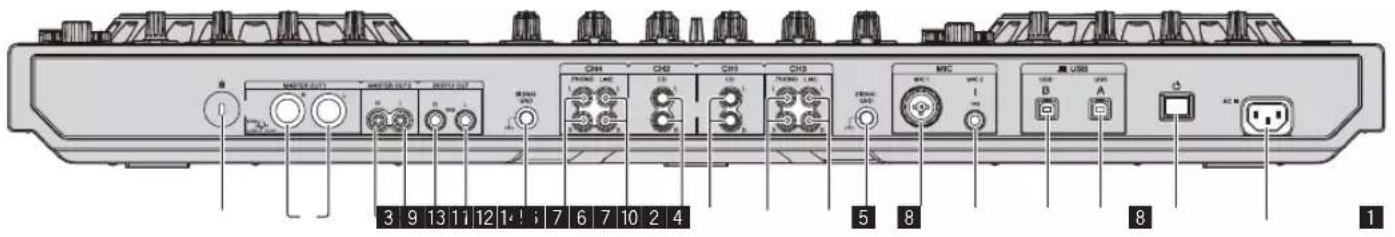

Achterpaneel

3 9 13 11 12 1e ! ; 7 6 7 10 2 4 CH4 CH2 CH1 CH3 MTC USB A AC M B

1 Kensington-beveiligingsgleuf
2 MASTER OUT 1-aansluitingen
3 MASTER OUT 2-aansluitingen
4 BOOTH OUT-aansluitingen
5 SIGNAL GND aansluiting
6 PHONO aansluitingen
7 LINE aansluitingen

8 CD aansluitingen
9 MIC1-aansluiting
10 MIC2-aansluiting
11 USB-B aansluiting
12 USB-A aansluiting
13 ⏻-schakelaar
14 AC IN-aansluiting

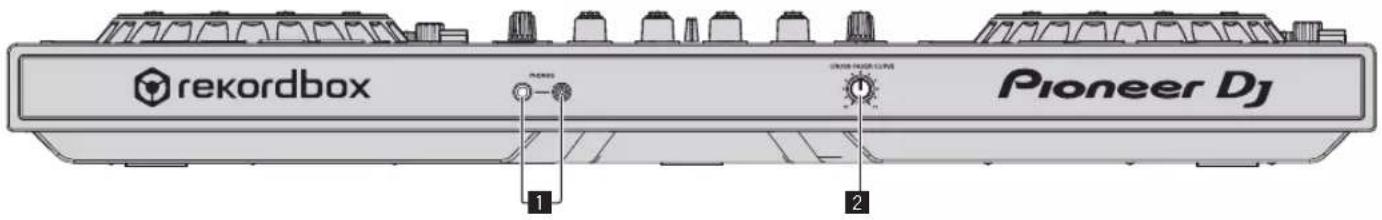

Voorpaneel

rekordbox Pioneer DJ 1 2

1 PHONES-aansluitingen
2 CROSS FADER CURVE-keuzeschakelaar

Aansluitingen

• Sluit het netnoer pas aan nadat alle aansluitingen tussen de apparatuur volledig zijn gemaakt.
  Schakel altijd eerst de stroom uit en trek de stekker uit het stopcontact alvorens u enige aansluiting maakt of verbreekt.
  Zie tevens de gebruiksaanwijzingen van de aan te sluiten apparatuur.

- Gebruik alleen het bijgeleverde netsnoer.

- Gebruik de USB-kabel die met dit toestel wordt meegeleverd of een USB-kabel die voldoet aan USB 2.0.

Aansluitvoorbeeld

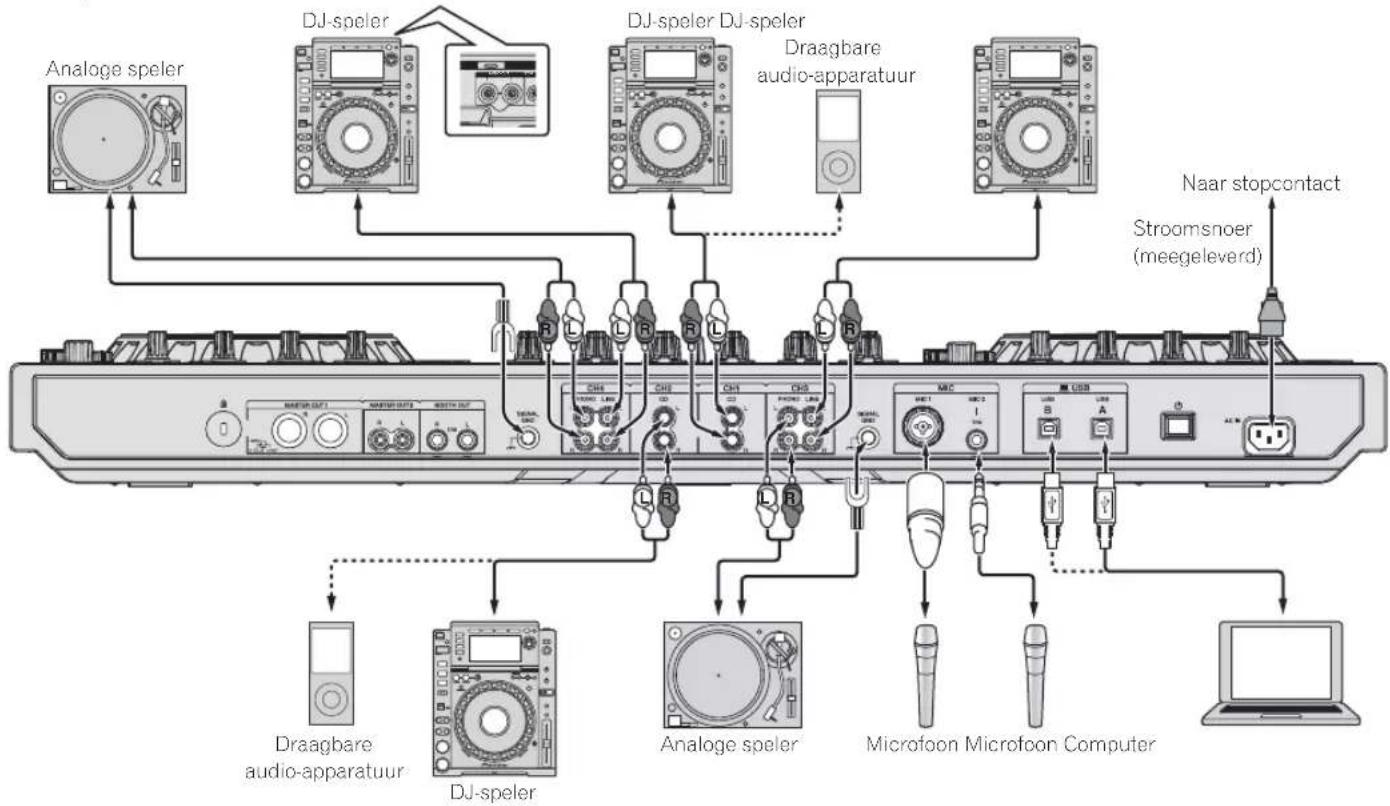

Aansluiten van ingangsaansluitingen

Achterpaneel


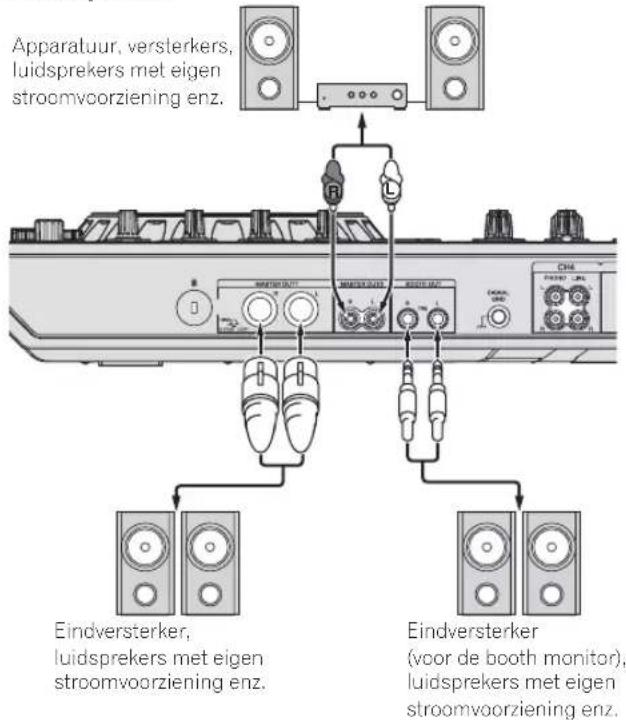

Aansluiten van uitgangsaansluitingen

Achterpaneel

Apparatuur, versterkers, luidsprekers met eigen stroomvoorziening enz. Eindversterker, luidsprekers met eigen stroomvoorziening enz. Eindversterker (voor de booth monitor), luidsprekers met eigen stroomvoorziening enz.

Voorpaneel

rekordbox Hoofdtelefoon

Aansluitingen

Voor informatie over het gebruik van dit product met rekordbox dj, raadpleeg de handleiding voor dit product die gepubliceerd is op de website van Pioneer DJ.

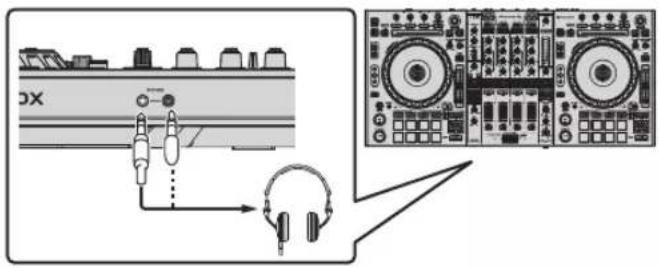

1 Sluit een hoofdtelefoon aan op één van de [PHONES]-aansluitingen.

2 Sluit luidsprekers met eigen stroomvoorziening, een eindversterker, componenten enz. aan op de [MASTER OUT 1] of [MASTER OUT 2]-aansluitingen.

Luidsprekers met eigen stroomvoorziening enz.

• Om het geluid te kunnen produceren via de [BOOTH OUT]-aansluitingen, sluit u luidsprekers of andere apparatuur aan op de [BOOTH OUT]-aansluitingen.
• Zie de Handleiding voor de verbindingen met de in-/uitgangsaansluitingen.

3 Sluit dit apparaat aan op uw computer via een USB-kabel.

USB-kabel (meegeleverd)

4 Zet de computer aan.

5 Sluit het netsnoer aan.

Naar stopcontact Stroomsoer (meegeleverd)

6 Druk op de [☐]-schakelaar op het achterpaneel van dit toestel om het toestel in te schakelen.

- Voor Windows gebruikers De melding [Apparaatstuurprogramma installeren] kan ver schijnen wanneer dit toestel voor het eerst op de computer wordt aangesloten of wanneer het wordt aangesloten op een andere USB-poort van de computer. Wacht eventjes tot de mededeling [De apparaten zijn gereed voor gebruik] verschijnt.

7 Zet de apparatuur die is verbonden met de uitgangsaansluitingen (luidsprekers met eigen stroomvoorziening, eindversterker, componenten enz.) aan.

- Wanneer er een microfoon, DJ-speler of andere externe apparatuur is verbonden met de ingangsaansluitingen, zal die apparatuur ook aan gaan.

Aanvullende informatie

Instellingen aanpassen

Zie Instellingen aanpassen in de Handleiding voor gedetailleerde instructies over het wijzigen van instellingen van dit toestel.

Verhelpen van storingen

Als u denkt dat er iets verkeerd is met dit toestel, controleer dan de onderwerpen in het gedeelte voor probleemoplossing van deze handleiding, en bezoek de Pioneer DJ website en lees het gedeelte [FAQ] voor de [DDJ-RZ].

http://www.pioneerdj.com/

Soms ligt de oorzaak van het probleem bij een ander apparaat.

Controleer daarom ook de andere componenten en elektrische apparatuur die gebruikt wordt. Als u het probleem niet kunt verhelpen, verzoekt u dan uw dichtstbijzijnde officiële Pioneer onderhoudsdienst of uw vakhandelaar om het apparaat te laten repareren.

Dit apparaat kan soms niet goed werken vanwege statische elektriciteit of andere externe invloeden. In dat geval kunt u de juiste werking herstellen door de stroom uit te schakelen, 1 minuut te wachten en dan de stroom weer in te schakelen.

Over handelsmerken en gedeponeerde handelsmerken

"Pioneer DJ" is een handelsmerk van PIONEER CORPORATION en wordt in licentie gebruikt.

De hierin vermelde namen van bedrijven en hun producten zijn de handelsmerken van hun respectieve eigenaars.

Het rekordbox-programma beperkt het afspelen en kopiëren van muziekmateriaal met auteursrechtbescherming.

Wanneer er gecodeerde gegevens e.d. voor auteursrechtbescherming zijn opgenomen in de muziek, kan het niet altijd mogelijk zijn het programma normaal te gebruiken.

Wanneer rekordbox waarneemt dat er gecodeerde gegevens e.d. voor auteursrechtbescherming zijn opgenomen in de muziek, kan de bewerking (afspelen, lezen e.d.) tussentijds stoppen.

Opnemen die u hebt gemaakt kunnen slechts dienen voor uw eigen luisterplezier en kunnen onder de auteursrechtwetten niet voor andere doeleinden worden gebruikt zonder toestemming van de auteursrechthouder.

Muziek die is opgenomen vanaf CD's e.d. wordt beschermd door de auteursrechtwetten van de meeste landen en door internationale verdragen. Het valt onder de verantwoordelijkheid van de persoon die de muziek heeft opgenomen er op toe te zien dat de opnamen op legale wijze worden gebruikt.

Bij het behandelen van muziek die door downloaden van Internet e.d. is verkregen, is het de volledige verantwoordelijkheid van de persoon die het downloaden heeft verricht er op toe te zien dat de muziek wordt gebruikt in overeenstemming met de voorwaarden van het download-contract.

Specificaties

Stroomvereisten .... 110 V tot 240 V wisselstroom, 50 Hz/60 Hz

Stroomverbruik 30 W

Stroomverbruik (in de ruststand) 0,4 W

Gewicht hoofdapparaat 10,7 kg

Buitenafmetingen ....870 mm (B) × 98,4 mm (H) × 419,5 mm (D)

Toegestane bedrijfstemperatuur....+5 °C tot +35 °C

Toegestane luchtvochtigheid .... 5 % tot 85 % (zonder condensatie)

Audiogedeelte

Bemonsteringswaarde 44,1 kHz

A/D-, D/A-omzetter 24 bits

Frequentiekarakteristiek

USB, CD/LINE, MIC1, MIC2 20 Hz tot 20 kHz

Signaal/ruisverhouding (nominaal uitgangsvermogen, A-WEIGHTED)

USB 111 dB

CD/LINE....97 dB

PHONO....90 dB

MIC1 84 dB

MIC2 84 dB

Totale harmonische vervorming (20 Hz — 20 kHzBW)

USB 0,002%

CD/LINE 0,004%

Standaard ingansniveau / Ingangsimpedantie

CD/LINE....-12 dBu/47 kΩ

PHONO....-52 dBu/47 kΩ

MIC1 -52 dBu/8,5 kΩ

MIC2 -52 dBu/8.5 kΩ

Standaard uitgangsniveau / Belastingsimpedantie / Uitgangsimpedantie

MASTER OUT 1....+6 dBu/10 kΩ/390 Ω of minder

MASTER OUT 2....+2 dBu/10 kΩ/820 Ω of minder

BOOTH OUT....+6 dBu/10 kΩ/390 Ω of minder

PHONES....+8 dBu/32 Ω/10 Ω of minder

Nominaal uitgangsniveau / Belastingsimpedantie

MASTER OUT 1....24 dBu/10 kΩ

MASTER OUT 2....20 dBu/10 kΩ

Overspraak

CD/LINE 82 dB

Kanaalequalizerkarakteristiek

HI -∞ dB tot +6 dB (13 kHz)

MID....-∞ dB tot +6 dB (1 kHz)

LOW -∞ dB tot +6 dB (70 Hz)

Microfoonequalizerkarakteristiek

HI -12 dB tot +12 dB (10 kHz)

LOW -12 dB tot +12 dB (100 Hz)

In / uitgangsaansluitingen

CD/LINE Ingangsaansluitingen

Tulpstekkerbussen....4stk.

PHONO ingangsaansluitingen

Tulpstekkerbussen....2stk.

MIC1-aansluiting

XLR-connector & 1/4" TRS-stekker ....1 set

MIC2-aansluiting

1/4" TRS-stekker ....1 set

MASTER OUT 1 uitgangsaansluiting

XLR-aansluiting 1 st.

MASTER OUT 2 uitgangsaansluiting

Tulpstekkerbussen....1 st.

BOOTH OUT-uitgangsaansluiting

1/4" TRS-stekker ....1 set

PHONES-uitgangsaansluiting

1/4" stereostekker ....1 set

3,5 mm stereoministekker 1 set

USB-aansluitingen

B type 2 sets

— Gebruik de [MASTER OUT 1]-aansluitingen alleen voor gebalanceerde uitgangssignalen. Verbinding met een ongebalanceerde signaalbron (bijv. via tulp (RCA) aansluitingen) met behulp van een XLR-RCA adapterkabel (of adapterstekker) enz. kan de geluidskwaliteit verlagen en/of resulteren in ruis.

Voor verbinding met een ongebalanceerde signaalbron (bijv. via tulp (RCA) aansluitingen) dient u de [MASTER OUT 2]-aansluitingen te gebruiken.

— De technische gegevens en het ontwerp van dit product kunnen vanwege voortgaande verbetering zonder voorafgaande kennisgeving worden gewijzigd.

© 2015 Pioneer DJ Corporation. Alle rechten voorbehouden.

PRECAUCIÓN

PARA PREVENIR EL PELIGRO DE CHOQUE ELÉCTRICO NO REMOVER LA TAPA NI LAS PARTES DENTRO NO UTILIZADAS, LLAMAR UNA PERSONA CUALIFICADA.

D3-4-2-1-1_B2_Es

ADVERTENCIA

http://www.pioneerdj.com/

2 Haga clic en el icono [Support].

3 Haga clic en el icono [FIND TUTORIAL & MANUALS].

http://www.pioneerdj.com/

http://www.pioneerdj.com/

2 Нажмите значок [Support].

3 Нажмите значок [Software & firmware updates].
