Type de produit	Contrôleur DJ tout-en-un pour rekordbox dj
Marque	Pioneer DJ
Modèle	DDJ-RZ
Dimensions (L × H × P)	870 mm × 98,4 mm × 419,5 mm
Poids	10,7 kg
Alimentation	CA 110 V à 240 V, 50/60 Hz, 30 W (veille 0,4 W)
Fonctions principales	Grands jog wheels, pads performance, table de mixage 4 canaux, SOUND COLOR FX, OSC SAMPLER, compatible rekordbox dj
Section audio	Fréquence d'échantillonnage 44,1 kHz, convertisseur A/N N/A 24 bits
Entrées	CD/LINE (4× RCA), PHONO (2× RCA), MIC1 (XLR + Jack TRS 1/4"), MIC2 (Jack TRS 1/4")
Sorties	MASTER OUT 1 (XLR), MASTER OUT 2 (RCA), BOOTH OUT (Jack TRS 1/4"), PHONES (Jack 1/4" + mini-jack 3,5 mm)
Connectivité	USB type B (2 ports), USB type A (1 port)
Rapport signal/bruit	USB : 111 dB, CD/LINE : 97 dB, PHONO : 90 dB
Distorsion harmonique totale	USB : 0,002 %, CD/LINE : 0,004 %
Température de fonctionnement	+5 °C à +35 °C, humidité < 85 %
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Débrancher la prise secteur avant tout entretien. Ne pas exposer à l'eau ou aux flammes nues. Laisser 5 cm d'espace de ventilation autour de l'appareil.
Pièces détachées et réparabilité	Contacter le service après-vente agréé Pioneer pour toute réparation. Pas de pièces réparables par l'utilisateur.
Informations générales	Clé de licence rekordbox dj incluse. Panneau supérieur en aluminium. Garantie selon région.

FOIRE AUX QUESTIONS - DDJ-RZ PIONEER

Comment connecter le DDJ-RZ à un ordinateur ?

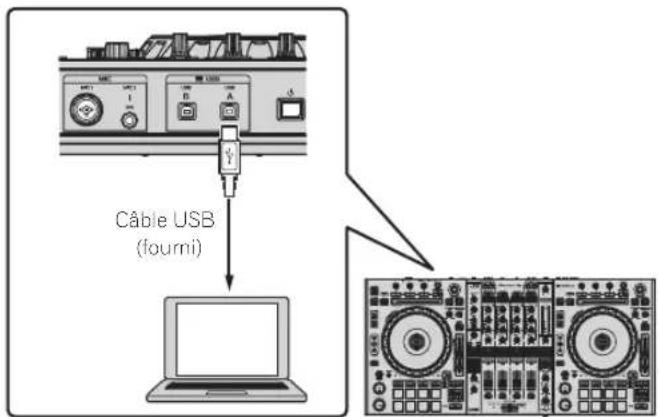

Utilisez le câble USB fourni (ou un câble USB 2.0 standard) pour relier le port USB-B du contrôleur à un port USB de l'ordinateur. Installez le pilote et le logiciel rekordbox avant la connexion.

Puis-je utiliser le DDJ-RZ avec d'autres logiciels que rekordbox ?

Le DDJ-RZ est conçu spécifiquement pour rekordbox dj. Bien qu'il puisse fonctionner comme une interface MIDI générique, les fonctions avancées (pads, effets) ne seront pas entièrement supportées sans mappage personnalisé.

Comment activer rekordbox dj avec la clé de licence ?

Après avoir installé rekordbox, créez un compte et connectez-vous. Allez dans les paramètres du logiciel, section License, et saisissez la clé de licence fournie avec le DDJ-RZ. L'activation est définitive sur ce compte.

Quels types d'entrées analogiques sont disponibles ?

Le DDJ-RZ dispose de 4 entrées CD/LINE (RCA), 2 entrées PHONO (RCA pour platines vinyle), une entrée MIC1 (XLR ou Jack TRS) et une entrée MIC2 (Jack TRS).

Comment régler le crossfader pour une coupe plus rapide ?

Utilisez le sélecteur CROSS FADER CURVE sur la face avant du contrôleur. Position 'sharp' pour une coupe instantanée, position 'smooth' pour une transition progressive.

Que faire si le son est déformé ou saturé ?

Vérifiez les niveaux d'entrée avec les commandes TRIM sur chaque canal. Assurez-vous que le niveau principal (MASTER LEVEL) n'est pas au maximum. Réduisez le gain si le voyant rouge s'allume.

Comment utiliser la fonction OSC SAMPLER ?

Appuyez sur la touche OSC SAMPLER SELECT pour activer l'oscillateur. Utilisez les commandes OSC SAMPLER VOLUME et OSC SAMPLER PARAMETER pour ajuster le son. La touche SAMPLER SYNC synchronise le sampler avec le tempo.

Puis-je connecter deux ordinateurs simultanément ?

Oui, le DDJ-RZ dispose de deux ports USB-B. Connectez un ordinateur à chaque port et utilisez le sélecteur USB (A/B) pour basculer entre eux. Utile pour les transitions entre deux DJ.

Comment mettre à jour le firmware du DDJ-RZ ?

Téléchargez le dernier firmware depuis le site Pioneer DJ (section Support > Software & firmware updates). Suivez les instructions fournies avec le fichier pour mettre à jour via USB.

Que faire en cas d'absence de son après connexion ?

Vérifiez que le câble d'alimentation est branché et l'interrupteur allumé. Assurez-vous que le volume principal (MASTER LEVEL) n'est pas à zéro. Vérifiez la sélection de source (SOURCE) sur le panneau avant. Si le problème persiste, redémarrez le logiciel et l'ordinateur.

MODE D'EMPLOI DDJ-RZ PIONEER

Le site Pioneer DJ indiqué ci-dessus propose une FAQ, des informations sur le logiciel et divers types

d'informations et de services qui permettent une utilisation plus confortable de ce produit.

Pour la toute dernière version du logiciel rekordbox, accédez à rekordbox.com et téléchargez le logiciel de ce site.

Mode d'emploi (Guide de démarrage rapide)

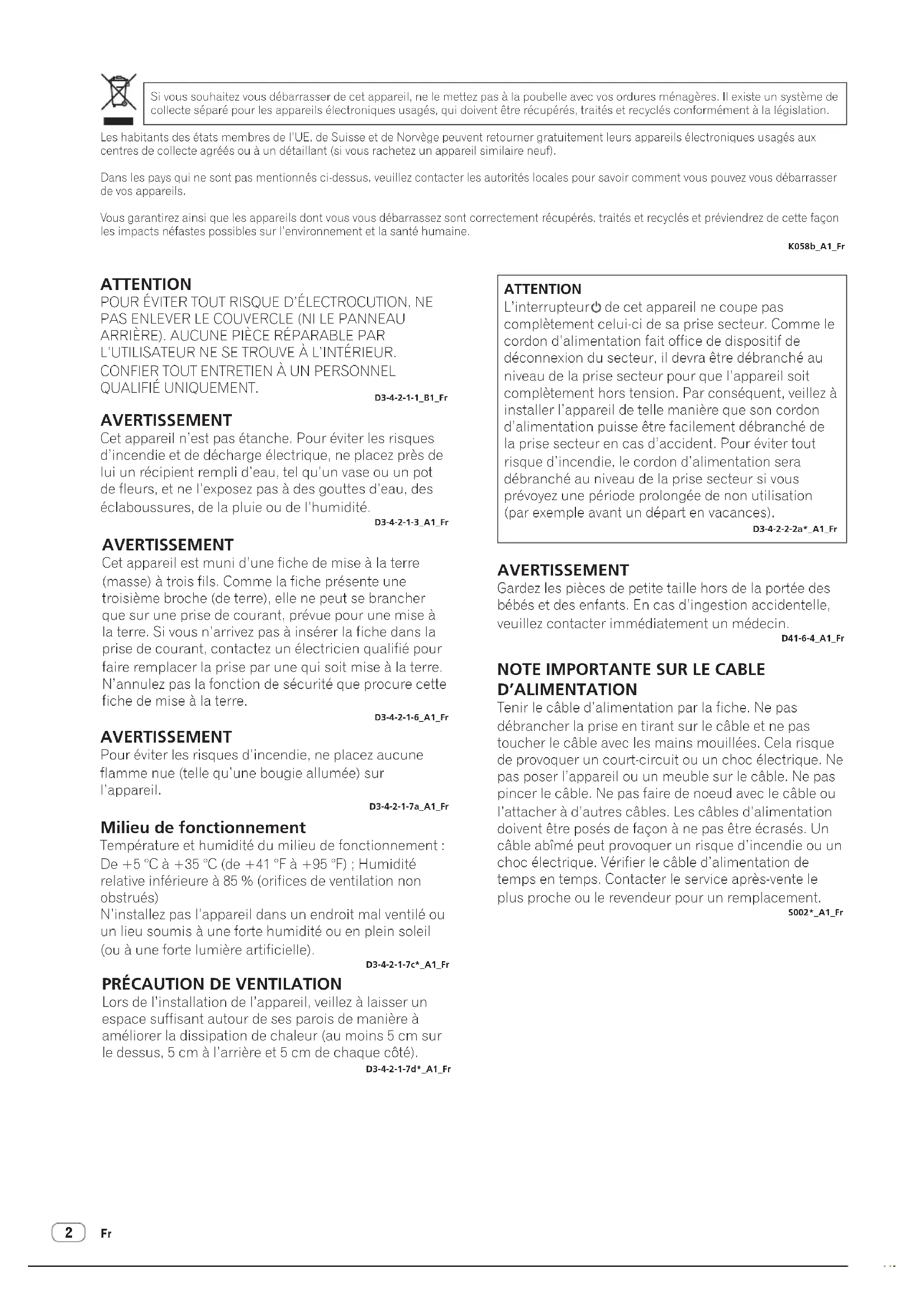

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.

K058b_A1_Fr

ATTENTION

POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

D3-4-2-1-1_B1_Fr

AVERTISSEMENT

Cet appareil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un récipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité.

D3-4-2-1-3 A1 Fr

AVERTISSEMENT

Cet appareil est muni d'une fiche de mise à la terre (masse) à trois fils. Comme la fiche présente une troisième broche (de terre), elle ne peut se brancher que sur une prise de courant, prévue pour une mise à la terre. Si vous n'arrivez pas à insérer la fiche dans la prise de courant, contactez un électricien qualifié pour faire remplacer la prise par une qui soit mise à la terre. N'annulez pas la fonction de sécurité que procure cette fiche de mise à la terre.

D3-4-2-1-6_A1_Fr

AVERTISSEMENT

Pour éviter les risques d'incendie, ne placez aucune flamme nue (telle qu'une bougie allumée) sur l'appareil.

D3-4-2-1-7a_A1_Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement : De +5 °C à +35 °C (de +41 °F à +95 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués)

N'installez pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

D3-4-2-1-7c*_A1_Fr

PRÉCAUTION DE VENTILATION

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 5 cm sur le dessus, 5 cm à l'arrière et 5 cm de chaque côté).

D3-4-2-1-7d*_A1_Fr

ATTENTION

L'interrupteur de cet appareil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l'appareil soit complètement hors tension. Par conséquent, veillez à installer l'appareil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

D3-4-2-2-2a* A1 Fr

AVERTISSEMENT

Gardez les pièces de petite taille hors de la portée des bébés et des enfants. En cas d'ingestion accidentelle, veuillez contacter immédiatement un médecin.

D41-6-4_A1_Fr

NOTE IMPORTANTE SUR LE CABLE D'ALIMENTATION

Tenir le câble d'alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l'appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de noeud avec le câble ou l'attacher à d'autres câbles. Les câbles d'alimentation doivent être posés de façon à ne pas être écrasés. Un câble abîmé peut provoquer un risque d'incendie ou un choc électrique. Vérifier le câble d'alimentation de temps en temps. Contacter le service après-vente le plus proche ou le revendeur pour un remplacement.

5002*_A1_Fr

Sommaire

Comment lire ce manuel

- Merci d'avoir acheté ce produit Pioneer DJ.

Veillez à lire ce manuel et le mode d'emploi disponible sur le site Pioneer DJ. Ces deux documents contiennent des informations importantes que vous devez comprendre avant d'utiliser ce produit.

Cela fait, conservez le mode d'emploi de façon à pouvoir vous y référer en cas de nécessité.

• Dans ce manuel, les noms d'écrans et de menus s'affichant sur le produit et sur l'écran de l'ordinateur, de même que les noms de touches et de prises, etc. sont indiqués entre parenthèses. (Ex.: Touche [CUE], panneau [Files], prise [MIC1])
• Veuillez noter que les écrans et les caractéristiques techniques du logiciel décrit dans ce manuel, ainsi que l'aspect externe et les caractéristiques techniques du matériel sont en cours de développement de sorte que les caractéristiques finales peuvent être différentes.
• Veuillez noter que selon la version du système d'exploitation, les réglages du navigateur web, etc., le fonctionnement peut être différent des marches à suivre indiquées dans ce mode d'emploi.

Ce manuel décrit brièvement les noms des éléments de cet appareil et les raccordements entre cet appareil et des périphériques. Pour des instructions plus détaillées sur l'utilisation de cet appareil, reportez-vous au mode d'emploi de cet appareil. Pour les instructions sur le fonctionnement du logiciel rekordbox, reportez-vous au manuel du logiciel rekordbox.

- Pour obtenir le mode d'emploi de cet appareil et le manuel du logiciel rekordbox, reportez-vous à Obtention du manuel (p. 4).

01 Informations préliminaires

Caractéristiques....4

Contenu du carton d'emballage 4

Obtention du manuel 4

Préparation du logiciel 4

Noms des éléments.... 5

02 Raccordements

Exemple de raccordements 8

Raccordements 9

03 Informations supplémentaires

Changement des réglages.... 10

En cas de panne .... 10

À propos des marques commerciales et des marques déposées ..... 10

Précautions concernant les droits d'auteur .... 10

Spécifications.... 10

Informations préliminaires

Caractéristiques

Cet appareil est un contrôleur DJ tout-en-un spécifiquement conçu pour rekordbox dj. Ses interfaces composées de diverses commandes, comme "GROS JOG", "PADS PERFORMANCE" et la table de mixage à 4 canaux, sont suffisamment espacées pour permettre des performances DJ plus individualisées à l'aide de rekordbox dj.

Cet appareil dispose également des fonctions "SOUND COLOR FX" et "OSC SAMPLER" permettant d'ajouter des arrangements originaux à la musique en cours de lecture.

En outre, les nombreuses prises d'entrée et de sortie prennent en charge divers styles DJ. Avec son panneau supérieur en aluminium, le design de cet appareil lui donne un aspect haut de gamme adapté à diverses scènes, telles que les boîtes de nuit, soirées à domicile, etc.

• rekordbox
  — rekordbox est un logiciel composite permettant la gestion des pistes et des performances DJ.
• rekordbox dj
  — La fonction de performances DJ de rekordbox s'appelle rekordbox dj. Saisissez la clé de licence fournie avec ce produit pour utiliser rekordbox dj.

Contenu du carton d'emballage

• Cordon d'alimentation
- Câble USB
- Mode d'emploi (Guide de démarrage rapide) (ce document)
• Garantie (pour certaines régions seulement) ^2
- Clé de licence de rekordbox dj

[1] Un seul câble USB est fourni avec cet appareil.

Pour connecter deux appareils, utilisez un câble conforme aux normes USB 2.0.

② La garantie incluse est destinée à la région européenne.

Attention

La clé de licence ne peut pas être redélivrée. Veillez à ne pas la perdre.

Obtention du manuel

Les différents modes d'emploi sont parfois fournis sous forme de fichiers PDF. Adobe ^® Reader ^® doit être installé pour pouvoir consulter les fichiers au format PDF.

Téléchargement de ce mode d'emploi

1 Lancez votre navigateur web sur l'ordinateur et accédez au site Pioneer DJ suivant.

2 Cliquez sur l'icône [Support].

3 Cliquez sur l'icône [FIND TUTORIAL & MANUALS].

4 Cliquez sur l'icône [DDJ-RZ] dans la catégorie [CONTROLLER].

5 Cliquez sur la langue souhaitée sur la page de téléchargement.

Téléchargement du manuel du logiciel rekordbox

1 Lancez un navigateur Web sur l'ordinateur et accédez au site de rekordbox suivant.

http://rekordbox.com/

2 Téléchargez le manuel du logiciel depuis la page de téléchargement du manuel du logiciel rekordbox.

Pour toute demande d'informations au sujet de rekordbox, consultez le site de rekordbox indiqué ci-dessus.

Préparation du logiciel

À propos de rekordbox

Acquisition de rekordbox (Mac/Windows)

1 Lancez un navigateur Web sur l'ordinateur et accédez au site de rekordbox suivant.
http://rekordbox.com/
2 Téléchargez rekordbox depuis la page de téléchargement de rekordbox.
3 Installez rekordbox et enregistrer le compte.
4 Activez rekordbox dj.

- Pour les instructions, reportez-vous au manuel du logiciel de rekordbox.

Pour activer la fonction de rekordbox dj, saisissez la clé de licence de rekordbox dj fournie avec ce produit.

À propos du pilote

Ce logiciel est un pilote prévu exclusivement pour transmettre des signaux audio de l'ordinateur.

Obtention du pilote

1 Lancez votre navigateur web sur l'ordinateur et accédez au site Pioneer DJ suivant.
http://www.pioneerdj.com/
2 Cliquez sur l'icône [Support].
3 Cliquez sur l'icône [Software & firmware updates].
4 Cliquez sur l'icône [DDJ-RZ] dans la catégorie [CONTROLLER].
5 Cliquez sur [Drivers], puis téléchargez le pilote le plus récent depuis la page de téléchargement.

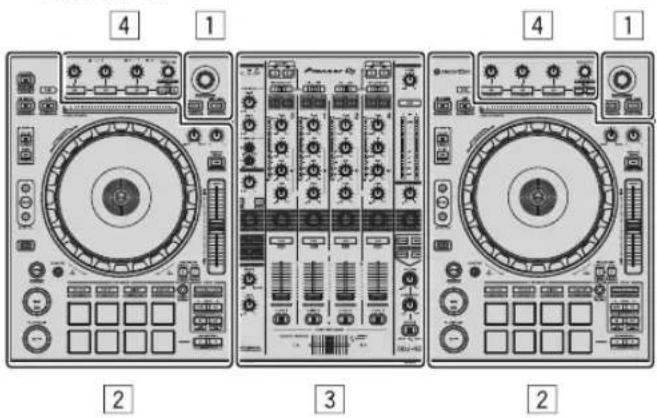

Noms des éléments

- Pour plus de détails sur les fonctions des diverses touches et commandes, reportez-vous à Noms et fonctions des éléments dans le mode d'emploi.

1 Section d'exploration
2 Section Platines
3 Section Mixeur
4 Section des effets

Section d'exploration

Gauge TAG TRACK ~ INPUT DIASLES BACK AREA LOAD RELATE TRACKS 1 2 3

1 Sélecteur rotatif
2 Touche BACK
3 Touche LOAD

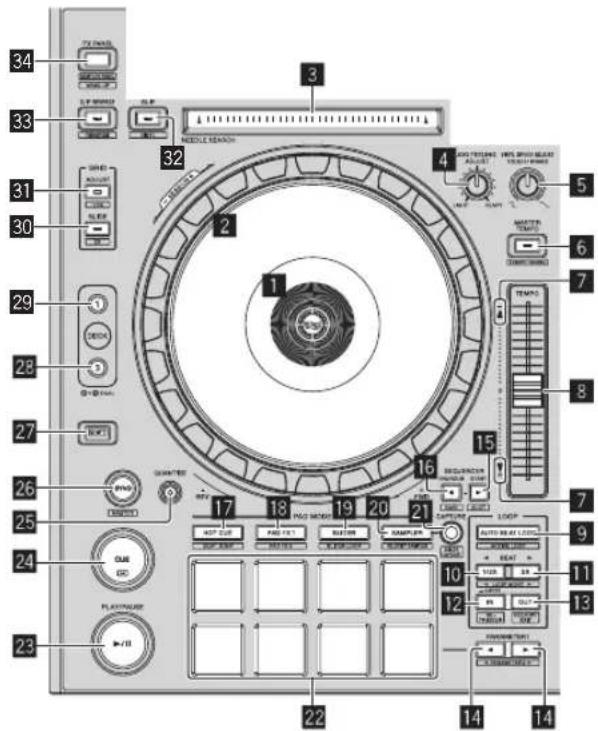

Section Platines

Cette section permet de contrôler les quatre platines. Les touches et commandes utilisées pour l'exploitation des platines 1 et 3 se trouvent sur le côté gauche de la console, celles pour l'exploitation des platines 2 et 4 se trouvent sur le côté droit de la console.

1 Sélecteur OFF, ON, TALK OVER
2 Indicateur de connexion USB
3 Touche USB (A)
4 Touche USB (B)
5 Commande MASTER LEVEL
6 Touche MASTER CUE
7 Indicateur de niveau principal
8 Commande BOOTH MONITOR
9 Commande MASTER OUT COLOR
10 Touche OSC SAMPLER SELECT
11 Commande OSC SAMPLER VOLUME
12 Commande OSC SAMPLER PARAMETER

13 Sélecteur SOURCE
14 Commande HEADPHONES LEVEL
15 Commande HEADPHONES MIXING
16 Touches SOUND COLOR FX
17 Commande MIC COLOR
18 Touche SAMPLER SYNC
19 Touche SAMPLER CUE
20 Commande SAMPLER VOL
21 Commandes EQ (HI, LOW)
22 Commande MIC2
23 Commande MIC1
24 Sélecteur CD, USB
25 Sélecteur LINE, PHONO, USB
26 Touche d'affectation FX 1
27 Touche d'affectation FX 2
28 Indicateur de niveau de canal
29 Commande TRIM
30 Commandes ISO (HI, MID, LOW)
31 Commande COLOR
32 Touche CUE de casque
33 Fader de canal
34 Sélecteur d'affectation de crossfader
35 Crossfader
36 Orifice de réglage FEELING ADJUST

Section des effets

Cette section est utilisée pour contrôler les deux générateurs d'effets (FX1 et FX2). Les commandes et touches utilisées pour le fonctionnement du générateur FX1 se trouvent sur le côté gauche du contrôleur, celles utilisées pour le fonctionnement du générateur FX2 se trouvent sur le côté droit du contrôleur. Les canaux auxquels l'effet est appliqué sont spécifiés à l'aide des touches d'affectation des effets sur la table de mixage.

1 Commandes de paramétrage des effets
2 Commande RELEASE FX
3 Touches de paramétrage d'effet
4 Touche BEAT◀, touche BEAT▶

Panneau arrière

3 9 13 11 12 14 15 7 6 7 10 2 4 5 8 8 AC M 1

1 Fente de sécurité Kensington
2 Prises MASTER OUT 1
3 Prises MASTER OUT 2
4 Prises BOOTH OUT
5 Prise SIGNAL GND
6 Prises PHONO
7 Prises LINE

8 Prises CD
9 Prise MIC1
10 Prise MIC2
11 Prise USB-B
12 Prise USB-A
13 Commutateur
14 Prise AC IN

Face avant

rekordbox Pioneer DJ 1 2

1 Jacks PHONES
2 Sélecteur CROSS FADER CURVE

Raccordements

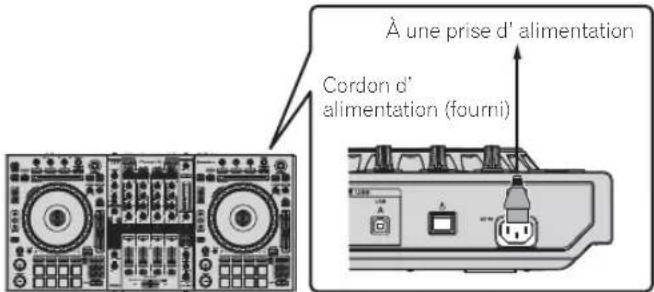

• Lorsque tous les appareils ont été raccordés, vous pouvez brancher le cordon d'alimentation.
  Veillez à toujours éteindre les appareils et à débrancher le cordon d'alimentation de la prise secteur avant de raccorder un appareil ou de changer les liaisons.
  Reportez-vous au mode d'emploi de l'appareil devant être raccordé.
• Veillez à utiliser le cordon d'alimentation fourni.
• Veillez à utiliser le câble USB fourni avec ce produit ou un câble conforme à USB 2.0.

Exemple de raccordements

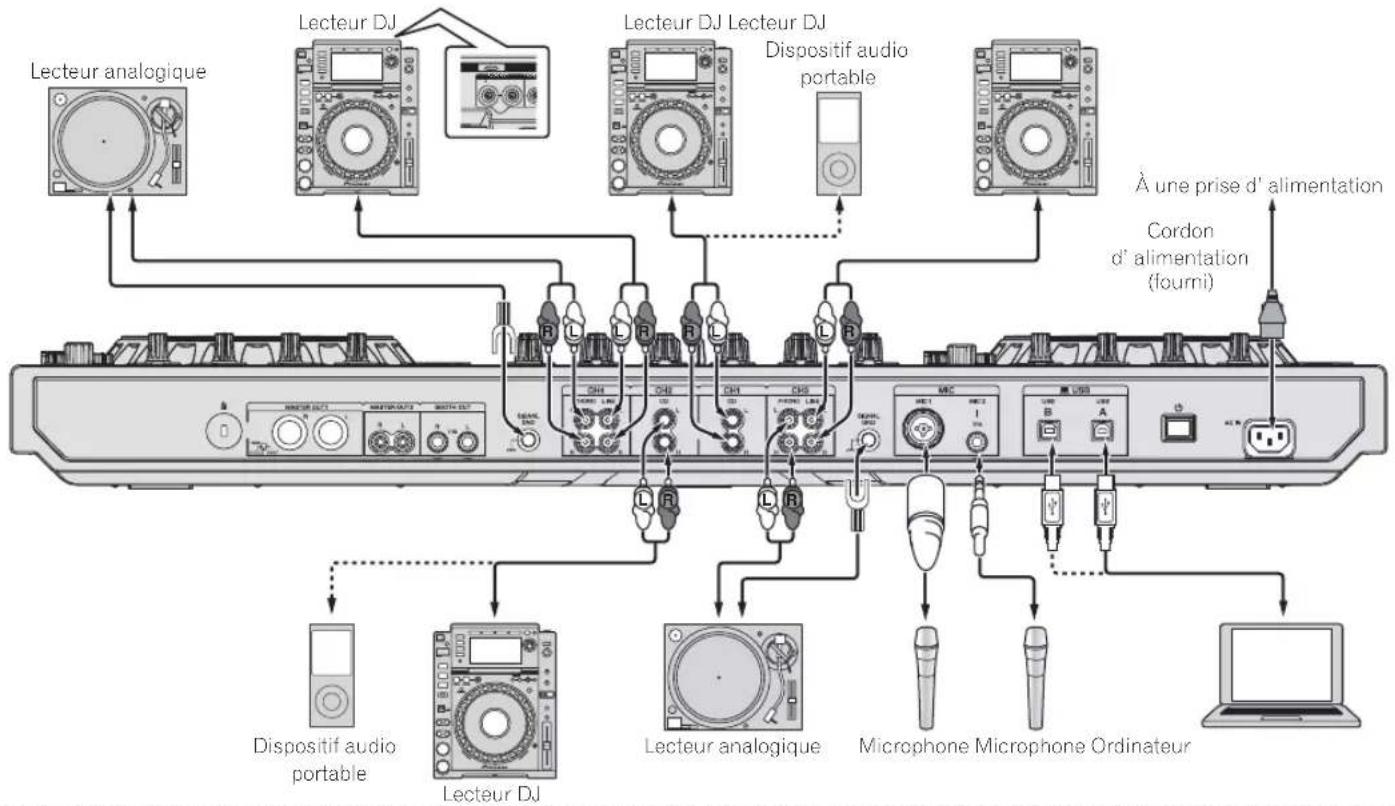

Raccordement des prises d'entrée

Panneau arrière

Raccordement des prises de sortie

Panneau arrière

Composants, amplificateurs, enceintes alimentées, etc. Amplificateur de puissance, enceintes amplifiées, etc. Amplificateur de puissance (pour le moniteur de cabine), enceintes amplifiées, etc.

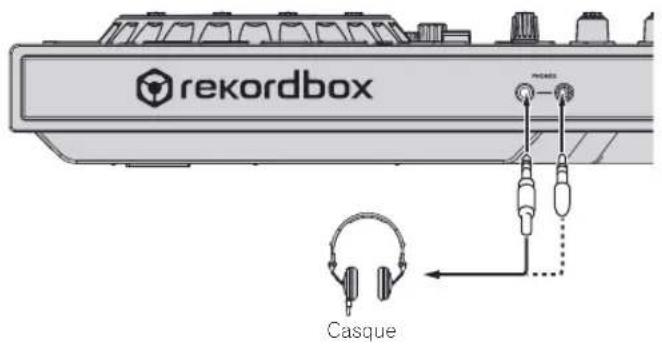

Face avant

rekordbox Casque

Raccordements

Pour plus d'informations sur l'utilisation de ce produit avec rekordbox dj, reportez-vous au mode d'emploi de ce produit publié sur le site de Pioneer DJ.

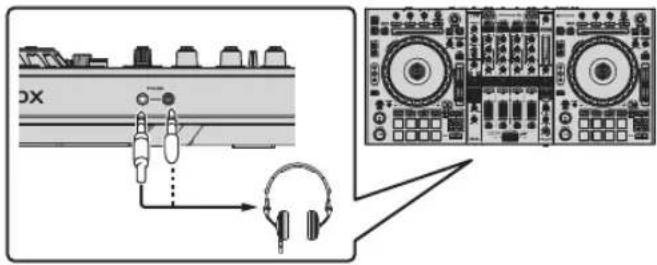

1 Raccordez un casque à l'une des prises [PHONES].

2 Raccordez des enceintes amplifiées, un amplificateur de puissance, des composants, etc. aux prises [MASTER OUT 1] ou [MASTER OUT 2].

Enceintes amplifiées, etc.

• Pour que le son soit restitué par les prises [BOOTH OUT], rac-cordez des enceintes ou d'autres dispositifs aux prises [BOOTH OUT].
• Pour plus de détails sur le raccordement des prises d'entrée/ sortie, reportez-vous au mode d'emploi.

3 Raccordez cet appareil à votre ordinateur avec un câble USB.

4 Allumez l'ordinateur.

5 Branchez le cordon d'alimentation.

À une prise d' alimentation Cordon d' alimentation (fourni)

6 Appuyez sur le commutateur [○] sur le panneau arrière de cet appareil pour allumer l'appareil.

Allumez cet appareil.
- Pour les utilisateurs de Windows Le message [Installation du pilote logiciel de périphérique] peut apparaître la première fois que cet appareil est raccordé à l'ordinateur ou lorsqu'il est raccordé à un autre port USB de l'ordinateur. Attendez un instant que le message [Vos périphériques sont prêts à être utilisés.] apparaisse.
- Lorsqu'un microphone, un lecteur DJ ou autre dispositif externe est raccordé aux prises d'entrée, ce dispositif s'allume aussi.

7 Allumez les appareils raccordés aux prises de sortie (enceintes amplifiées, amplificateur de puissance, composants, etc.).

Informations supplémentaires

Changement des réglages

- Pour des instructions détaillées sur le changement des réglages de cet appareil, reportez-vous à Changement des réglages dans le mode d'emploi.

En cas de panne

- Si vous pensez que cet appareil subit un dysfonctionnement, consultez les entrées de la section « En cas de panne » dans le mode d'emploi de cet appareil et accédez au site Pionner DJ pour consulter la [FAQ] du modèle [DDJ-RZ]. http://www.pioneerdj.com/

Parfois, le problème peut provenir d'un autre composant. Examinez les autres composants et les appareils électriques utilisés. Si le problème ne peut pas être résolu, contactez votre service après-vente agréé Pioneer ou votre revendeur pour une réparation.

- De l'électricité statique ou des influences externes ont peut être déréglé cet appareil. Dans ce cas, il est possible de faire fonctionner à nouveau l'appareil en l'éteignant, puis rallumant 1 minute plus tard.

À propos des marques commerciales et des marques déposées

- « Pioneer DJ » est une marque déposée de PIONEER CORPORATION qui est utilisée sous licence.

Les noms de sociétés et de produits mentionnés ici sont des marques commerciales de leurs détenteurs respectifs.

Précautions concernant les droits d'auteur

rekordbox limite la lecture et la copie de contenus musicaux protégés par des droits d'auteur.

- Si des données codées sont insérées dans le contenu musical, par exemple pour la protection des droits d'auteur, le programme risque de ne pas fonctionner normalement. - Lorsque rekordbox détecte que des données codées sont insérées dans le contenu musical, par exemple pour la protection des droits d'auteur, l'opération en cours (lecture d'un morceau, lecture de données, etc.) peut s'arrêler.

Les enregistrements effectués sont destinés à votre usage personnel et, conformément aux lois sur les droits d'auteur, il se peut que leur utilisation soit soumise au consentement du détenteur des droits.

- La musique enregistrée à partir de CD, etc. est protégée par les lois sur les droits d'auteur de divers pays et par des traités internationaux. La personne qui effectue des enregistrements de musique est responsable de leur utilisation légale.

- Lorsque de la musique est téléchargée d'Internet, etc., la personne qui a effectué le téléchargement est responsable de l'utilisation de cette musique conformément à l'accord conclus avec le site de téléchargement.

Spécifications

Alimentation .... CA 110 V à 240 V, 50 Hz/60 Hz Consommation....30W Consommation (en veille)....0,4 W Poids de l'appareil principal....10,7 kg Dimensions maximales....870 mm (L) × 98,4 mm (H) × 419,5 mm (P) Température de fonctionnement tolérée....+5 °C à +35 °C

Humidité de fonctionnement tolérée .....5 % à 85 % (sans condensation)

Section audio

Fréquence d'échantillonnage 44,1 kHz

Convertisseur A/N, N/A 24 bits

Caractéristiques des fréquences

USB, CD/LINE, MIC1, MIC2 20 Hz à 20 kHz

Rapport S/B (sortie nominale, A-WEIGHTED)

USB 111 dB

CD/LINE 97 dB

PHONO....90 dB

MIC1 84 dB

MIC2 84 dB

Distorsion harmonique totale (20 Hz — 20 kHzBW)

USB 0,002%

CD/LINE....0,004%

Niveau d'entrée standard / Impédance d'entrée

CD/LINE....-12 dBu/47 kΩ

PHONO....-52 dBu/47 kΩ

MIC1 -52 dBu/8.5 kΩ

MIC2 -52 dBu/8.5 kΩ

Niveau de sortie standard / Impédance de charge / Impédance de sortie MASTER OUT 1....+6 dBu/10 kΩ/390 Ω ou moins MASTER OUT 2....+2 dBu/10 kΩ/820 Ω ou moins BOOTH OUT....+6 dBu/10 kΩ/390 Ω maximum PHONES....+8 dBu/32 Ω/10 Ω maximum

Niveau de sortie nominal / Impédance de charge

MASTER OUT 1 24 dBu/10 kΩ

MASTER OUT 2....20 dBu/10 kΩ

Diaphonie

CD/LINE 82 dB

Caractéristiques de l'égaliseur de canal

HI -∞ dB à +6 dB (13 kHz)

MID....-∞ dB à +6 dB (1 kHz)

LOW -∞ dB à +6 dB (70 Hz)

Caractéristiques de l'égaliseur de microphone

HI -12 dB à +12 dB (10 kHz)

LOW -12 dB à +12 dB (100 Hz)

Prises d'entrée/sortie

Prises d'entrée CD/LINE

Prises RCA ....4 jeux

Prises d'entrée PHONO

Prises RCA 2 jeux

Prise MIC1

Connecteur XLR et jack TRS de 1/4" ....1 jeu

Prise MIC2

Jack TRS de 1/4"....1 jeu

Prise de sortie MASTER OUT 1

Connecteur XLR ....1 jeu

Prise de sortie MASTER OUT 2

Prises RCA ....1 jeu

Prise de sortie BOOTH OUT

Jack TRS de 1/4" ....1 jeu

Prise de sortie PHONES

Jack stéréo de 1/4" ....1 jeu

Mini jack stéréo de 3,5 mm ....1 jeu

Prises USB

Type B 2 jeux

— Veillez à utiliser les prises [MASTER OUT 1] seulement pour une sortie symétrique. Le raccordement à une entrée asymétrique (par exemple RCA) avec un câble de conversion XLR à RCA (ou un adaptateur), etc. peut réduire la qualité du son et/ou produire du bruit.

Pour le raccordement à une entrée asymétrique (par exemple RCA), utilisez les prises [MASTER OUT 2].

— Les caractéristiques et la présentation peuvent être modifiées, sans avis préalable, dans un souci d'amélioration.

- © 2015 Pioneer DJ Corporation. Tous droits de reproduction et de traduction réservés.

Tous droits de reproduction et de traduction réservés.
