| Tipo di prodotto | Controller DJ tutto-in-uno per rekordbox dj |
| Marca | Pioneer DJ |
| Modello | DDJ-RZ |
| Dimensioni (L × A × P) | 870 mm × 98,4 mm × 419,5 mm |
| Peso | 10,7 kg |
| Alimentazione | CA 110 V a 240 V, 50/60 Hz, 30 W (standby 0,4 W) |
| Funzioni principali | Grandi jog wheel, pad performance, mixer 4 canali, SOUND COLOR FX, OSC SAMPLER, compatibile rekordbox dj |
| Sezione audio | Frequenza di campionamento 44,1 kHz, convertitore A/N N/A 24 bit |
| Ingressi | CD/LINE (4× RCA), PHONO (2× RCA), MIC1 (XLR + Jack TRS 1/4"), MIC2 (Jack TRS 1/4") |
| Uscite | MASTER OUT 1 (XLR), MASTER OUT 2 (RCA), BOOTH OUT (Jack TRS 1/4"), PHONES (Jack 1/4" + mini-jack 3,5 mm) |
| Connettività | USB tipo B (2 porte), USB tipo A (1 porta) |
| Rapporto segnale/rumore | USB : 111 dB, CD/LINE : 97 dB, PHONO : 90 dB |
| Distorsione armonica totale | USB : 0,002 %, CD/LINE : 0,004 % |
| Temperatura di funzionamento | +5 °C a +35 °C, umidità < 85% |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto. Non utilizzare solventi. |
| Sicurezza | Scollegare la spina di alimentazione prima di qualsiasi manutenzione. Non esporre a acqua o fiamme libere. Lasciare 5 cm di spazio di ventilazione intorno all'apparecchio. |
| Ricambi e riparabilità | Contattare il servizio post-vendita autorizzato Pioneer per qualsiasi riparazione. Nessuna parte riparabile dall'utente. |
| Informazioni generali | Chiave di licenza rekordbox dj inclusa. Pannello superiore in alluminio. Garanzia secondo regione. |
Domande frequenti - DDJ-RZ PIONEER
Domande degli utenti su DDJ-RZ PIONEER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Attrezzatura DJ in formato PDF gratuitamente! Trova il tuo manuale DDJ-RZ - PIONEER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DDJ-RZ del marchio PIONEER.
MANUALE UTENTE DDJ-RZ PIONEER
Il sito Pioneer DJ indicato qui sopra offre una sezione FAQ, informazioni sul software ed informazioni e servizi di vario tipo, per permettere un uso più confortevole dei nostri prodotti.
Per ottenere la più recente versione del software rekordbox, accedere a rekordbox.com e scaricare il software di lì.
Istruzioni per l'uso (Guida di avvio veloce)

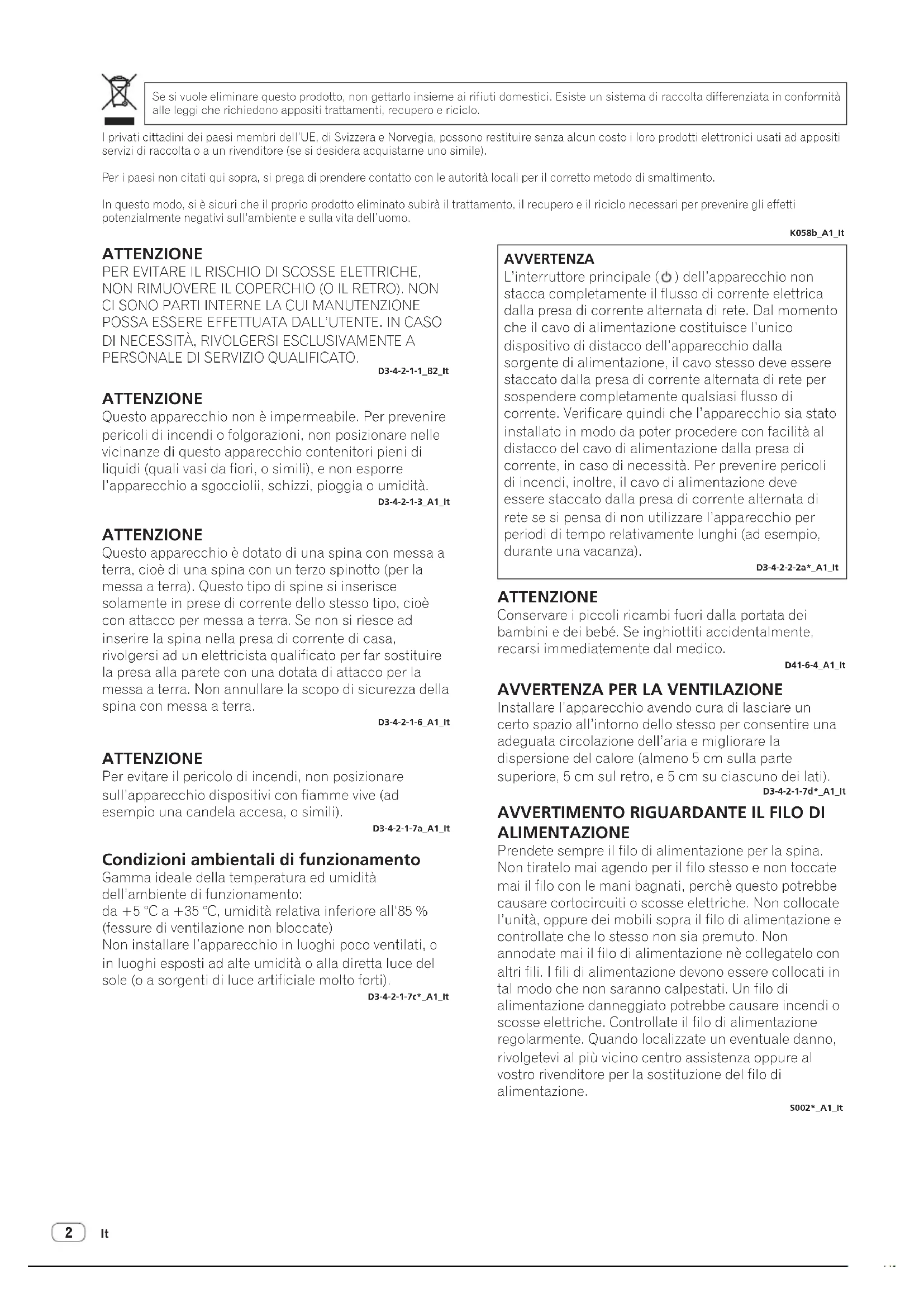

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.
I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).
Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.
In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.
K058b_A1_It
ATTENZIONE
PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESSITÀ, RIVOLGERSI ESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.
D3-4-2-1-1_B2_lt
ATTENZIONE
Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contenitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità.
D3-4-2-1-3_A1_It
ATTENZIONE
Questo apparecchio è dotato di una spina con messa a terra, cioè di una spina con un terzo spinotto (per la messa a terra). Questo tipo di spine si inserisce solamente in prese di corrente dello stesso tipo, cioè con attacco per messa a terra. Se non si riesce ad inserire la spina nella presa di corrente di casa, rivolgersi ad un elettricista qualificato per far sostituire la presa alla parete con una dotata di attacco per la messa a terra. Non annullare la scopo di sicurezza della spina con messa a terra.
D3-4-2-1-6_A1_It
ATTENZIONE
Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vive (ad esempio una candela accesa, o simili).
D3-4-2-1-7a_A1_It
Condizioni ambientali di funzionamento
Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:
da +5 °C a +35 °C, umidità relativa inferiore all'85 % (fessure di ventilazione non bloccate)
Non installare l'apparecchio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).
D3-4-2-1-7c*_A1_lt
AVVERTENZA
L'interruttore principale (☐) dell'apparecchio non stacca completamente il flusso di corrente elettrica dalla presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico dispositivo di distacco dell'apparecchio dalla sorgente di alimentazione, il cavo stesso deve essere staccato dalla presa di corrente alternata di rete per sospendere completamente qualsiasi flusso di corrente. Verificare quindi che l'apparecchio sia stato installato in modo da poter procedere con facilità al distacco del cavo di alimentazione dalla presa di corrente, in caso di necessità. Per prevenire pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato dalla presa di corrente alternata di rete se si pensa di non utilizzare l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza).
D3-4-2-2-2a*_A1_It
ATTENZIONE
Conservare i piccoli ricambi fuori dalla portata dei bambini e dei bebé. Se inghiottiti accidentalmente, recarsi immediatemente dal medico.
D41-6-4_A1_It
AVVERTENZA PER LA VENTILAZIONE
Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 5 cm sulla parte superiore, 5 cm sul retro, e 5 cm su ciascuno dei lati).
D3-4-2-1-7d*A1_lt
AVVERTIMENTO RIGUARDANTE IL FILO DI ALIMENTAZIONE
Prendete sempre il filo di alimentazione per la spina. Non tiratelo mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuiti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sia premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza oppure al vostro rivenditore per la sostituzione del filo di alimentazione.
S002*_A1_lt
Indice
Come leggere questo manuale
- Vi ringraziamo per avere acquistato questo prodotto Pioneer DJ.
Leggere questo manuale e le istruzioni operative presenti sul sito Pioneer DJ. Entrambi contengono importanti informazioni che è necessario comprendere prima di usare il prodotto.
Dopo aver letto queste istruzioni, riporle in un luogo sicuro per poterle consultare di nuovo al momento del bisogno.
- In questo manuale, il nome delle schermate e dei menu visualizzati dal prodotto e da un computer, oltre ai nomi dei pulsanti e terminali e così via, sono fra parentesi. (Ad es.: Pulsante [CUE], pannello [Files], terminale [MIC1])
- Tenere presente che le schermate e la caratteristiche del software descritto in questo manuale, oltre all'aspetto esterno e alle caratteristiche del software, sono in fase di sviluppo e possono differire da quelle finali.
- Tenere presente che le procedure di uso possono differire da quanto descritto in questo manuale a seconda del sistema operativo, delle impostazioni del browser, ecc.
In questo manuale sono contenute brevi descrizioni sui nomi delle parti in questa unità e sulle connessioni tra questa unità e le periferiche. Per istruzioni ancora più dettagliate sull'uso di questa unità, consultare le Istruzioni operative per questa unità. Per istruzioni sull'uso del software rekordbox, vedere il manuale del software rekordbox.
- Per procurarsi le Istruzioni operative per questa unità e il manuale del software di rekordbox, vedere Acquisizione del manuale (p. 4).
Prima di cominciare
Caratteristiche....4
Contenuto della confezione 4
Acquisizione del manuale....4
Preparazione del software 4
Nome delle varie parti 5
Collegamenti
Esempio di collegamenti 8
Collegamenti....9
Informazioni aggiuntive
Modifica delle impostazioni 10
Diagnostica 10
A proposito del marchi di fabbrica o marchi di fabbrica depositati .... 10
Precauzioni sui copyright 10
Dati tecnici 10
Prima di cominciare
Caratteristiche
Si tratta di un controller per DJ all-in-one progettato specificamente per rekordbox dj. I vari controlli dell'interfaccia come "BIG JOG".
"PERFORMANCE PADS" e il miscelatore a 4 canali sono posizionati con molto spazio a disposizione per permettere altre prestazioni DJ personalizzate utilizzando rekordbox dj.
L'unità offre anche le funzioni "SOUND COLOR FX" e "OSC SAMPLER", per aggiungere arrangiamenti originali alla musica in riproduzione. Inoltre, i numerosi terminali di ingresso e uscita supportano un'ampia varietà di stili da DJ. Grazie al pannello superiore in alluminio, il prodotto si contraddistingue per un design di alta qualità ed è perfetto per scenari diversi, come club, feste, ecc.
- rekordbox
— rekordbox è un software composito che consente la gestione delle tracce e le prestazioni DJ. - rekordbox dj
— La funzione prestazioni DJ di rekordbox si chiama rekordbox dj. Inserire la chiave licenza inclusa nel prodotto per utilizzare rekordbox dj.
Contenuto della confezione
• Cavo di alimentazione
• Cavo USB
- Istruzioni per l'uso (Guida di avvio veloce) (questo documento)
• Garanzia (solo per alcune regioni) ^2
• Chiave licenza rekordbox dj
1 Con questa unità è incluso solo un cavo USB.
Per collegare due unità, utilizzare un cavo conforme agli standard USB 2.0.
② La garanzia acclusa vale per l'Europa.
Attenzione
La chiave di licenza non può venire rilasciata una seconda volta. Fare attenzione a non perderla.
Acquisizione del manuale
Varie istruzioni per l'uso sono a volte messe a disposizione in file di formato PDF. La visione di file PDF richiede Adobe ^® Reader ^® .
Download delle Istruzioni per l'uso di questa unità
1 Lanciare il web browser del proprio computer e raggiungere il sito Pioneer DJ indicato di seguito.
http://www.pioneerdj.com/
2 Fare clic sull'icona [Support].
3 Fare clic sull'icona [FIND TUTORIAL & MANUALS].
4 Fare clic sull'icona [DDJ-RZ] nella categoria [CONTROLLER].
5 Nella pagina di download, fare clic sulla lingua desiderata.
Come scaricare le istruzioni per l'uso di rekordbox
1 Avviare un web browser sul computer e accedere al sito rekordbox di seguito riportato.
http://rekordbox.com/
2 Scaricare il manuale del software dalla pagina di download del manuale del software rekordbox.
Per domande riguardanti rekordbox, consultare il sito rekordbox indicato qui sopra.
Preparazione del software
Informazioni su rekordbox
Acquisizione di rekordbox (Mac/Windows)
1 Avviare un web browser sul computer e accedere al sito rekordbox di seguito riportato.
http://rekordbox.com/
2 Scaricare rekordbox dalla pagina di download rekordbox.
- Per istruzioni, vedere il manuale del software rekordbox.
Per attivare la funzione rekordbox dj, inserire la chiave licenza di rekordbox dj fornita con questo prodotto.
Informazioni sul driver
Il presente software è un driver esclusivo per la riproduzione di segnali audio da un computer.
- Come ottenere il software del driver
1 Lanciare il web browser del proprio computer e raggiungere il sito Pioneer DJ indicato di seguito.
http://www.pioneerdj.com/
2 Fare clic sull'icona [Support].
3 Fare clic sull'icona [Software & firmware updates].
4 Fare clic sull'icona [DDJ-RZ] nella categoria [CONTROLLER].
5 Dopo aver fatto clic su [Drivers], scaricare il software del driver più recente dalla pagina di download.
Nome delle varie parti
- Per dettagli sulle funzioni dei vari pulsanti e comandi, vedere Nome delle varie parti e funzioni nelle istruzioni per l'uso.
1 Sezione browser
2 Sezione deck
3 Sezione mixer
4 Sezione effetti
Sezione browser
2 Pulsante BACK
3 Pulsante LOAD

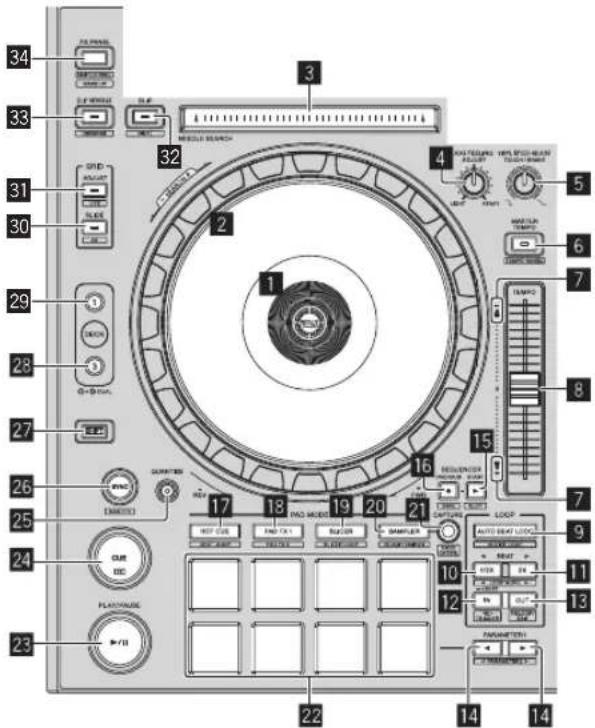

Sezione deck
Questa sezione viene usata per controllare i quattro deck. I pulsanti e comandi di controllo dei deck 1 e 3 si trovano sulla sinistra del controller, quelli dei deck 2 e 4 sulla destra.
1 Sezione display della manopola
2 Jog dial
3 Pad NEEDLE SEARCH
4 Controllo JOG FEELING ADJUST
5 Controllo VINYL SPEED ADJUST
6 Pulsante MASTER TEMPO
7 Indicatore TAKEOVER
8 Cursore TEMPO
9 Pulsante AUTO BEAT LOOP
10 Pulsante LOOP 1/2X
11 Pulsante LOOP 2X
12 Pulsante LOOP IN
13 Pulsante LOOP OUT
14 Pulsante PARAMETER◀, pulsante PARAMETER▶
15 Pulsante SEQUENCER START
16 Pulsante SEQUENCER OVERDUB
17 Pulsante della modalità HOT CUE
18 Pulsante della modalità PAD FX1
19 Pulsante della modalità SLICER
20 Pulsante della modalità SAMPLER
21 Pulsante CAPTURE
22 Performance pad
23 Pulsante PLAY/PAUSE ▶/II
24 Pulsante CUE
25 Pulsante QUANTIZE
26 Pulsante SYNC
27 Pulsante SHIFT
28 Pulsante DECK 3
29 Pulsante DECK 1
30 Pulsante GRID SLIDE
31 Pulsante GRID ADJUST
32 Pulsante SLIP
33 Pulsante SLIP REVERSE
34 Pulsante FX PANEL
Sezione mixer
| 1 | 2 | 2 | 2 | 3 | 4 | 3 | 4 | o | o | |
| p | ||||||||||
| n | q | q | q | q | ||||||
| r | r | r | 6 | |||||||
| m | tttt | |||||||||
| l | 7 | |||||||||
| k | u | u | u | u | ||||||
| j | 8 | |||||||||
| i | ssss | |||||||||
| h | v | vvv | 9 | |||||||
| g | www | a | ||||||||
| f | b | |||||||||
| xxxx | ||||||||||
| e | c | |||||||||
| y | y | y | d | |||||||
| z | A | |||||||||
1 Selettore OFF, ON, TALK OVER
2 Indicatore di collegamento USB
3 Pulsante USB (A)
4 Pulsante USB (B)
5 Controllo MASTER LEVEL
6 Pulsante MASTER CUE
7 Indicatore del livello principale
8 Controllo BOOTH MONITOR
9 Controllo MASTER OUT COLOR
10 Pulsante OSC SAMPLER SELECT
11 Controllo OSC SAMPLER VOLUME
12 Controllo OSC SAMPLER PARAMETER
13 Selettore SOURCE
14 Controllo HEADPHONES LEVEL
15 Controllo HEADPHONES MIXING
16 Pulsanti SOUND COLOR FX
17 Controllo MIC COLOR
18 Pulsante SAMPLER SYNC
19 Pulsante SAMPLER CUE
20 Controllo SAMPLER VOL
21 Controlli EQ (HI, LOW)
22 Comando MIC2
23 Controllo MIC1
24 Selettore CD, USB
25 Selettore LINE, PHONO, USB
26 Pulsante di assegnazione FX 1
27 Pulsante di assegnazione FX 2
28 Indicatore del livello del canali
29 Controllo TRIM
30 Controlli ISO (HI, MID, LOW)
31 Controllo COLOR
32 Pulsante della cuffia CUE
33 Fader canali
34 Selettore di assegnazione del crossfader
35 Crossfader
36 Foro regolazione FEELING ADJUST
Sezione effetti
Questa sezione viene usata per controllare le due unità effetto (FX1 e FX2). I comandi e pulsanti di controllo dell'unità FX1 si trovano sulla sinistra del controller, quelli dell'unità FX2 sulla destra. I canali cui si deve applicare l'effetto sono impostati usando i pulsanti di assegnazione effetti nel mixer.
1 2
3 4
1 Comandi dei parametri degli effetti
2 Controllo RELEASE FX
3 Pulsanti dei parametri di effetto
4 Pulsante BEAT◀, pulsante BEAT▶
Pannello posteriore
2 Terminali MASTER OUT 1
3 Terminali MASTER OUT 2
4 Terminali BOOTH OUT
5 Terminale SIGNAL GND
6 Terminali PHONO
7 Terminali LINE
8 Terminali CD
9 Terminale MIC1
10 Terminale MIC2
11 Terminale USB-B
12 Terminale USB-A
13 Interruttore
14 Terminale AC IN

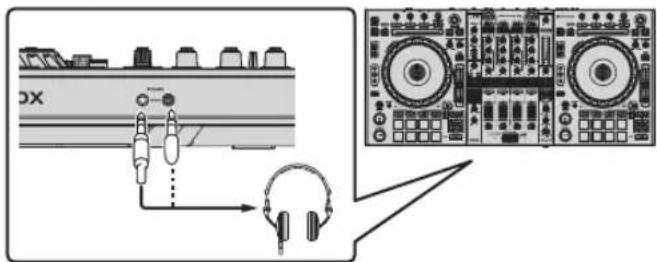

Pannello anteriore
2 Selettore CROSS FADER CURVE

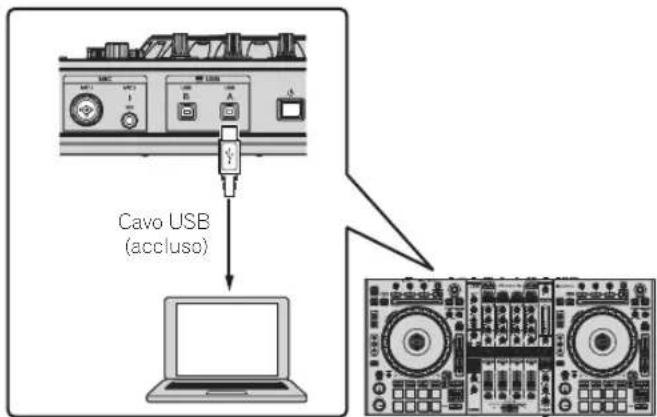

Collegamenti

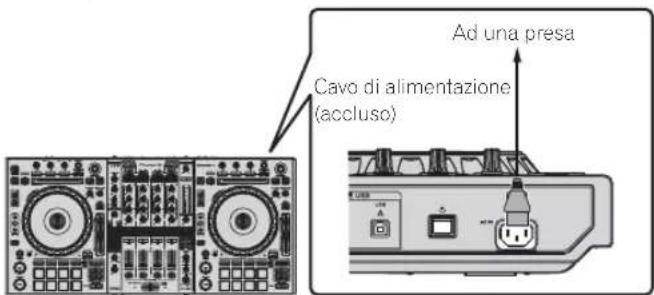

- Collegare il cavo di alimentazione dopo che tutti i collegamenti fra dispositivi sono stati fatti. Prima di fare o modificare collegamenti, non mancare di spegnere l'apparecchio e di scollegare il cavo di alimentazione. Consultare le istruzioni per l'uso del componente da collegare.
- Usare solo il cavo di alimentazione accluso.
• Utilizzare il cavo USB in dotazione con il prodotto o un cavo conforme allo standard USB 2.0.
Esempio di collegamenti

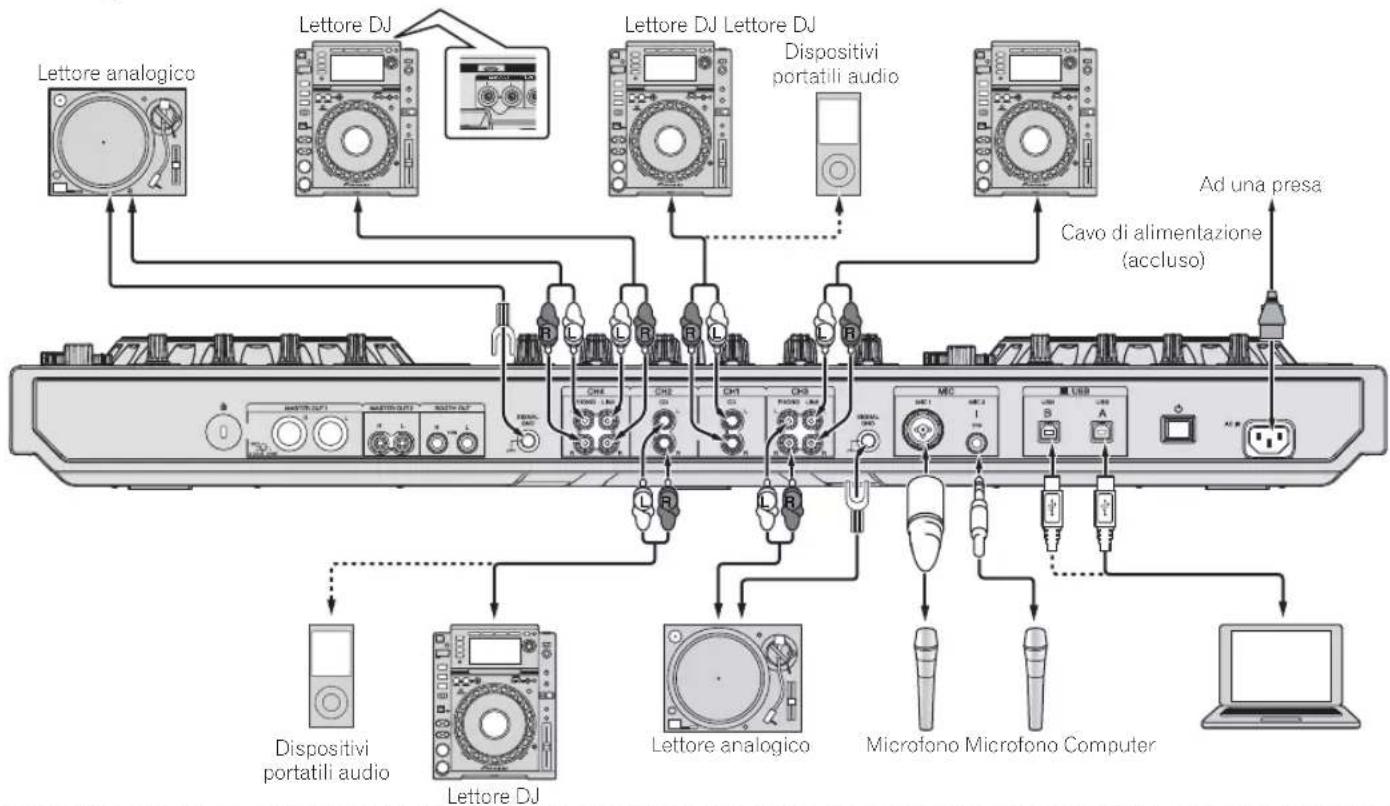

Collegamento dei terminali di ingresso
Pannello posteriore


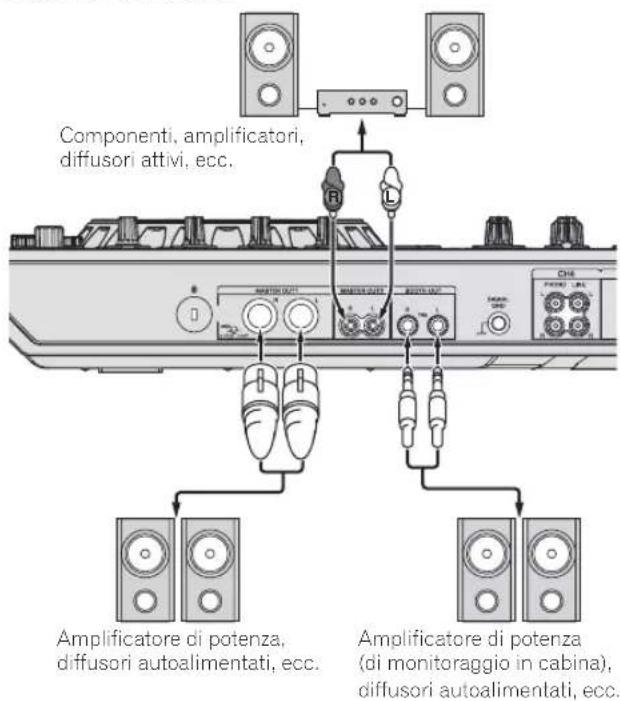

Collegamento dei terminali di uscita
Pannello posteriore


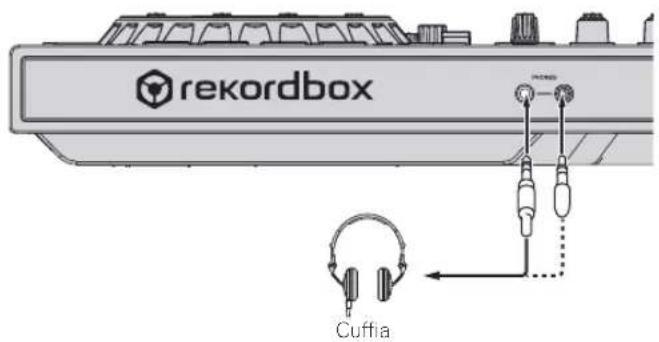

rekordbox CuffiaCollegamenti
Per informazioni sull'uso di questo prodotto con rekordbox dj, vedere le istruzioni per l'uso pubblicate sul sito Pioneer DJ.
1 Collegare la cuffia ad uno dei terminali [PHONES].
2 Collegare diffusori autoalimentati, amplificatori di potenza ed altri componenti ai terminali [MASTER OUT 1] o [MASTER OUT 2].
- Per dettagli sul collegamento dei terminali di ingresso/uscita, vedere le istruzioni per l'uso.
3 Collegare questa unità al computer via cavi USB.
5 Collegare il cavo di alimentazione.
Accendere questa unità.
• Per utenti Windows
Quando questa unità viene collegata la prima volta al computer oppure quando viene collegata ad una porta USB diversa del computer potrebbe apparire il messaggio [Installazione driver di dispositivo in corso]. Attendere che il messaggio [È ora possibile utilizzare i dispositivi] appaia.
7 Accendere i dispositivi collegati ai terminali di uscita (diffusori autoalimentati, amplificatori di potenza, componenti, ecc).
- Se ai terminali di ingresso viene collegato un microfono, lettore DJ o altro dispositivo esterno, tale dispositivo si accende.
Informazioni aggiuntive
Modifica delle impostazioni
- Per istruzioni dettagliate sulla modifica delle impostazioni dell'unità, vedere Modifica delle impostazioni nelle istruzioni per l'uso.
Diagnostica
- Se si ritiene che l'unità sia guasta, controllare la voci della sezione "Diagnostica" delle istruzioni per l'uso di questa unità e accedere al sito Pioneer DJ e selezionare [FAQ] per il [DDJ-RZ]. http://www.pioneerdj.com/
A volte il problema risiede in un altro componente. Controllare tutti i componenti ed apparecchi elettronici usati. Se il problema non può venire eliminato, chiedere assistenza tecnica al più vicino centro assistenza o rivenditore autorizzato Pioneer. - Questa unità può non funzionare a causa di elettricità statica o altre influenze esterne. In questo caso, il funzionamento corretto dovrebbe tornare spegnendo questa unità, attendendo un minuto e riaccende.
A proposito del marchi di fabbrica o marchi di fabbrica depositati
- "Pioneer DJ" è un marchio di PIONEER CORPORATION e viene riportato su licenza.
I nomi delle aziende e dei prodotti menzionati sono marchi di fabbrica dei rispettivi proprietari.
Precauzioni sui copyright
rekordbox limita la riproduzione e la copia di contenuti musicali protetti da copyright.
- Quando nei contenuti musicali sono integrati dati codificati, ecc., per la protezione del copyright, il normale funzionamento del programma potrebbe non essere possibile.
- Quando rekordbox rileva che vi sono dati codificati, ecc., per la protezione del copyright integrati nei contenuti musicali, l'elaborazione (riproduzione, lettura, ecc.) potrebbe interrompersi.
Le registrazioni eseguite sono per il godimento personale e secondo le leggi sul copyright non possono essere utilizzate senza il consenso di chi detiene il copyright. - La musica registrata da CD, ecc., è protetta da leggi sul copyright di paesi individuali e da trattati internazionali. La piena responsabilità per un utilizzo legale ricade sulla persona che ha registrato la musica.
- Quando si tratta con musica scaricata da Internet, ecc., la piena responsabilità che essa venga utilizzata secondo le modalità del contratto col sito di scaricamento ricade sulla persona che ha scaricato tale musica.
Dati tecnici
Requisiti di alimentazione .... CA da 110 V a 240 V, 50 Hz/60 Hz
Consumo di corrente.... 30 W
Consumo di corrente (in attesa) 0,4 W
Peso unità principale 10,7 kg
Dimensioni massime 870 mm (L) × 98,4 mm (A) × 419,5 mm (P)
Temperature di funzionamento tollerabili ....Da +5 °C a +35 °C
Umidità di funzionamento tollerabile .....Da 5 % a 85 % (senza condensa)
Sezione audio
Frequenza di campionamento ....44,1 kHz
Convertitore A/D, D/A 24 bit
Caratteristiche di frequenza USB, CD/LINE, MIC1, MIC2.....Da 20 Hz a 20 kHz
Rapporto S/R (uscita dichiarata, A-WEIGHTED) USB....111 dB CD/LINE....97 dB PHONO....90 dB MIC1....84 dB MIC2....84 dB
Distorsione armonica complessiva (20 Hz — 20 kHzBW) USB....0,002 % CD/LINE....0,004 %
Livello/impedenza di ingresso standard CD/LINE....-12 dBu/47 kΩ PHONO....-52 dBu/47 kΩ MIC1....-52 dBu/8,5 kΩ MIC2....-52 dBu/8,5 kΩ
Livello di uscita/impedenza di carico/impedenza di uscita standard MASTER OUT 1....+6 dBu/10 kΩ/390 Ω o meno MASTER OUT 2....+2 dBu/10 kΩ/820 Ω o meno BOOTH OUT....+6 dBu/10 kΩ/390 Ω o inferiore PHONES....+8 dBu/32 Ω/10 Ω o inferiore
Livello di uscita/impedenza di carico dichiarati MASTER OUT 1....24 dBu/10 kΩ MASTER OUT 2....20 dBu/10 kΩ
Diafonia CD/LINE....82 dB
Caratteristiche di equalizzazione dei canali HI ....Da -∞ dB a +6 dB (13 kHz) MID ....Da -∞ dB a +6 dB (1 kHz) LOW ....Da -∞ dB a +6 dB (70 Hz)
Caratteristiche di equalizzazione del microfono HI ....Da -12 dB a +12 dB (10 kHz) LOW ....Da -12 dB a +12 dB (100 Hz)
Terminali di ingresso/uscita
Terminali di ingresso CD/LINE Prese a spinotto RCA....4 set
Terminali di ingresso PHONO Prese a spinotto RCA....2 set
Terminale MIC1 Connettore XLR e jack TRS da 1/4" ....1 set
Terminale MIC2 Jack TRS da 1/4"....1 set
Terminale di uscita MASTER OUT 1 Connettore XLR ....1 set
Terminale di uscita MASTER OUT 2 Prese a spinotto RCA....1 sel
Terminale di uscita BOOTH OUT Jack TRS da 1/4"....1 set
Terminale di uscita PHONES Jack stereo da 1/4" ....1 set Jack stereo mini da 3,5 mm ....1 set
Terminali USB Tipo B ....2 set
— Non mancare di usare i terminali [MASTER OUT 1] solo per una uscita bilanciata. Il collegamento ad un ingresso non bilanciato (ad esempio RCA) facendo uso di un cavo convertitore da XLR a RCA (o di un adattatore di conversione), ecc., può far abbassare la qualità dell'audio e/o causare rumore.
Per il collegamento con un ingresso non bilanciato (ad esempio RCA), usare i terminali [MASTER OUT 2].
— I dati tecnici ed il design di questo prodotto sono soggetti a modifiche senza preavviso.
• © 2015 Pioneer DJ Corporation. Tutti i diritti riservati.
