BEDIENUNGSANLEITUNG DDJ1000 PIONEER

Häufig gestellte Fragen und weitere Support-Informationen für dieses Produkt finden Sie auf der oben genannten Seite.

Bedienungsanleitung (Kurzanleitung)

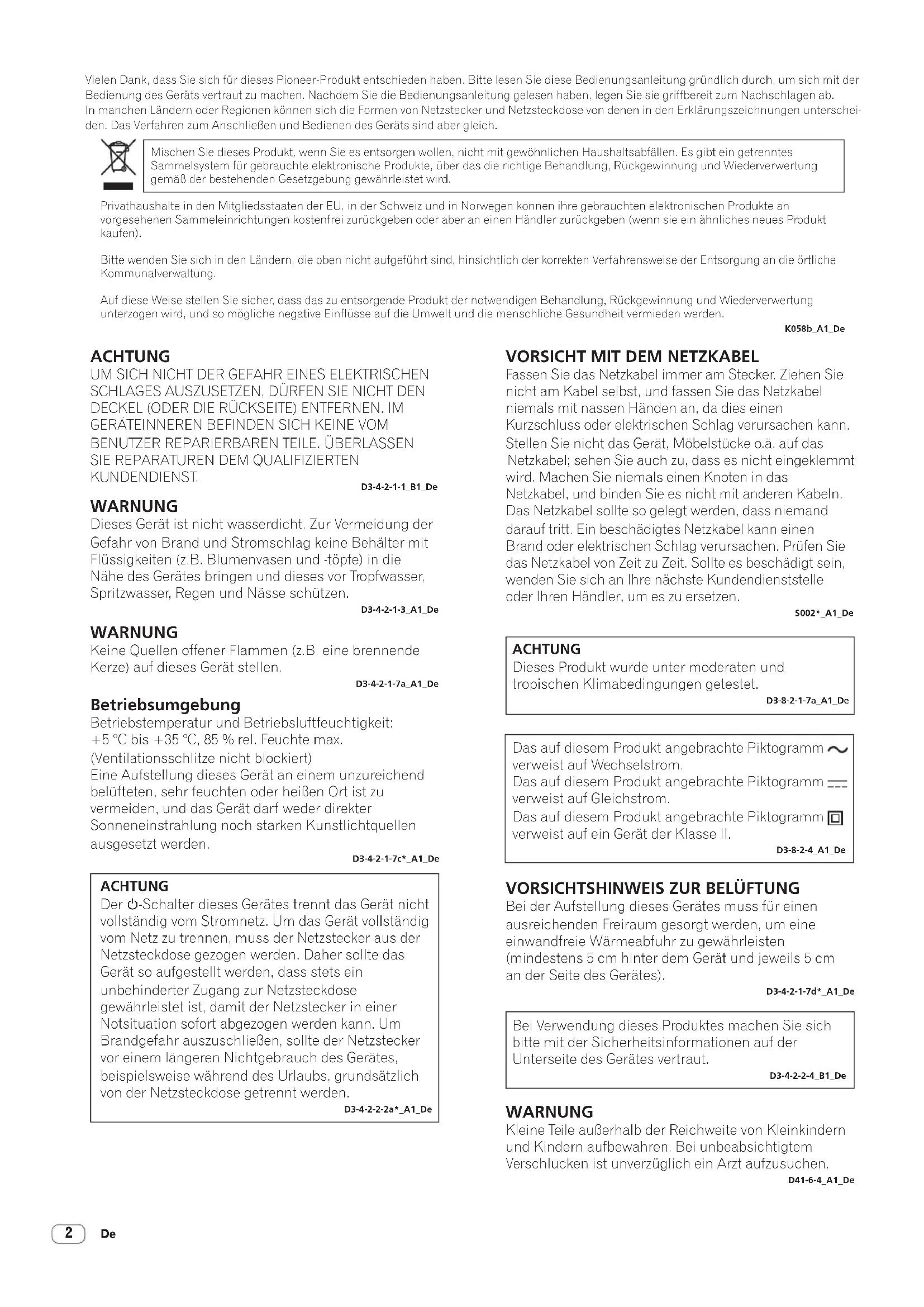

Vielen Dank, dass Sie sich für dieses Pioneer-Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung gründlich durch, um sich mit der Bedienung des Geräts vertraut zu machen. Nachdem Sie die Bedienungsanleitung gelesen haben, legen Sie sie griffbereit zum Nachschlagen ab. In manchen Ländern oder Regionen können sich die Formen von Netzstecker und Netzsteckdose von denen in den Erklärungszeichnungen unterscheiden. Das Verfahren zum Anschließen und Bedienen des Geräts sind aber gleich.

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058b_A1_De

ACHTUNG

UM SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUSZUSETZEN, DÜRFEN SIE NICHT DEN DECKEL (ODER DIE RÜCKSEITE) ENTFERNEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE. ÜBERLASSEN SIE REPARATUREN DEM QUALIFIZIERTEN KUNDENDIENST.

D3-4-2-1-1_B1_De

WARNUNG

Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -töpfe) in die Nähe des Gerätes bringen und dieses vor Tropfwasser, Spritzwasser, Regen und Nässe schützen.

D3-4-2-1-3_A1_De

WARNUNG

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf dieses Gerät stellen.

D3-4-2-1-7a_A1_De

Betriebsumgebung

Betriebstemperatur und Betriebsluftfeuchtigkeit: +5 °C bis +35 °C, 85 % rel. Feuchte max. (Ventilationsschlitze nicht blockiert) Eine Aufstellung dieses Gerät an einem unzureichend belüfteten, sehr feuchten oder heißen Ort ist zu vermeiden, und das Gerät darf weder direkter Sonneneinstrahlung noch starken Kunstlichtquellen ausgesetzt werden.

D3-4-2-1-7c*_A1_De

ACHTUNG

Der ⬤-Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

D3-4-2-2-2a*_A1_De

VORSICHT MIT DEM NETZKABEL

Fassen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst, und fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie nicht das Gerät, Möbelstücke o.ä. auf das Netzkabel; sehen Sie auch zu, dass es nicht eingeklemmt wird. Machen Sie niemals einen Knoten in das Netzkabel, und binden Sie es nicht mit anderen Kabeln. Das Netzkabel sollte so gelegt werden, dass niemand darauf tritt. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit. Sollte es beschädigt sein, wenden Sie sich an Ihre nächste Kundendienststelle oder Ihren Händler, um es zu ersetzen.

S002*_A1_De

ACHTUNG

Dieses Produkt wurde unter moderaten und tropischen Klimabedingungen getestet.

D3-8-2-1-7a_A1_De

Das auf diesem Produkt angebrachte Piktogramm ∼ verweist auf Wechselstrom.

Das auf diesem Produkt angebrachte Piktogramm --- verweist auf Gleichstrom.

Das auf diesem Produkt angebrachte Piktogramm verweist auf ein Gerät der Klasse II.

D3-8-2-4_A1_De

VORSICHTSHINWEIS ZUR BELÜFTUNG

Bei der Aufstellung dieses Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 5 cm hinter dem Gerät und jeweils 5 cm an der Seite des Gerätes).

D3-4-2-1-7d*_A1_De

Bei Verwendung dieses Produktes machen Sie sich bitte mit der Sicherheitsinformationen auf der Unterseite des Gerätes vertraut.

D3-4-2-2-4_B1_De

WARNUNG

Kleine Teile außerhalb der Reichweite von Kleinkindern und Kindern aufbewahren. Bei unbeabsichtigtem Verschlucken ist unverzüglich ein Arzt aufzusuchen.

D41-6-4_A1_De

Vor der Inbetriebnahme

Zum Lesen dieser Anleitung

• Vielen Dank, dass Sie sich für dieses Pioneer DJ-Produkt entschieden haben.
  Diese Anleitung enthält kurze Beschreibungen der Verbindung zwischen dem Gerät und Ihrem Computer sowie der Audioausgabe. Weitere Anleitungen zur Verwendung dieses Produkts finden Sie in seiner Bedienungsanleitung.
  Lesen Sie diese Anleitung und die Bedienungsanleitung vor der Verwendung des Produkts. Beide enthalten wichtige Informationen, mit denen Sie sich zum ordnungsgemäßen Gebrauch des Produkts vertraut machen sollten.
• In dieser Anleitung sind Bezeichnungen von Tasten und Buchsen, Menüs dieses Produkts und Ihres Computers usw. zwischen eckige Klammern gestellt ( [ ] ) (z. B. [Datei]-, [CUE]-Taste, [PHONES]-Ausgangsbuchse).
• In dieser Anleitung beschriebene Bildschirme, das äußere Erscheinungsbild, Software- und Hardware-Spezifikationen basieren auf dem in der Entwicklung befindlichen Produkt und unterscheiden sich eventuell von den endgültigen Spezifikationen.
• Je nach Ihrem Betriebssystem, den Einstellungen Ihres Webbrowsers usw. unterscheiden sich die in dieser Anleitung beschriebenen Verfahren eventuell von den tatsächlichen Vorgängen.

Merkmale

Dieses Gerät ist ein speziell für rekordbox dj konzipierter All-In-One DJ Controller. Seine Benutzeroberfläche umfasst diverse Steuerelemente wie zum Beispiel "BIG JOG", "PERFORMANCE PADS" und "4-CHANNEL MIXER", die mit ausreichend Platz für Ihre ganz persönlichen DJ-Auftritte mit "rekordbox dj" angeordnet sind. Zudem unterstützen zahlreiche Ein- und Ausgangsbuchsen eine Vielzahl an DJ-Stilen, und das Design verleiht dem gesamten Gerät ein edles und hochwertiges Aussehen und ist damit für viele Auftrittsorte wie Nachtclubs, private Partys usw. geeignet.

Zubehör

• Netzteil
• Netzkabel
• USB-Kabel ^1
  • Bedienungsanleitungen (Kurzanleitung) (dieses Dokument)
  • rekordbox dj-Lizenzschlüsselkarte
  1 Ein USB-Kabel ist im Lieferumfang dieses Geräts enthalten.
  Um zwei Geräte anzuschließen, muss ein Kabel gemäß des Standards USB 2.0 bereitgestellt werden.

Vorsichtshinweise

Der Lizenzschlüssel kann nicht erneut ausgestellt werden. Achten Sie darauf, ihn nicht zu verlieren.

Anzeige der Anleitungen

Anzeigen der Bedienungsanleitung für dieses Gerät

1 Starten Sie einen Webbrowser auf dem Computer und rufen Sie folgende Pioneer DJ-Website auf. pioneerdj.com
2 Klicken Sie auf [Support].
3 Klicken Sie auf [Tutorials, Bedienungsanleitungen & Dokumentationen].
4 Klicken Sie auf [DDJ-1000] in der [DJ CONTROLLER]-Kategorie.
5 Klicken Sie auf die gewünschte Sprache in der Bedienungsanleitungsliste.
Laden Sie die gewünschte Anleitung herunter.

Anzeigen der rekordbox-Einleitung

1 Starten Sie einen Webbrowser auf dem Computer und gehen Sie zu der unten angegebenen Website.
rekordbox.com/manual
2 Klicken Sie auf die erforderliche Sprache der rekordbox-Einleitung.

rekordbox

• rekordbox Bei rekordbox handelt es sich um eine Musikverwaltungssoftware für DJs für die Vorbereitung von Tracks und für DJ-Auftritte.
• rekordbox dj Die DJ-Performance-Funktionen von rekordbox heißen rekordbox dj. Geben Sie zur Verwendung von rekordbox dj den Lizenzschlüssel ein, der auf der diesem Produkt beiliegenden rekordbox dj-Lizenzschlüsselkarte angegeben ist.

Betriebsumgebung

Unterstützte Betriebssysteme	CPU und erforderlicher Arbeitsspeicher
Mac; macOS HighSierra 10.13/Sierra 10.12(neuestes Update), OSX 10.11/10.10 (neuestes Update)	Intel®-Prozessor CoreTM i7, i5, i3Intel®-Prozessor CoreTM 2 Duo 2,0 GHz oder besser
	Mindestens 4 GB RAM
Windows: 32-Bit-Versionoder 64-Bit-Version von Windows 10, Windows8.1, oder Windows 7(neuestes Service Pack)	Intel®-Prozessor CoreTM i7, i5, i3Intel®-Prozessor CoreTM 2 Duo 2,0 GHz oder besser
	Mindestens 4 GB RAM

Sonstiges

USB-Anschluss	Ein USB 2.0-Port ist zum Anschluss des Computers an dieses Gerät erforderlich.
Display-Auflösung 1 280 x 768 oder höher
Internet-Verbindung	Eine Internetverbindung ist für die Registrierung des rekordbox-Benutzerkontos und zum Herunterladen der Software erforderlich.

- Informationen zu den neuesten Systemanforderungen, zur Kompatibilität und zu unterstützten Betriebssystemen für rekordbox finden Sie auf der folgenden Website. rekordbox.com/system

- Die richtige Funktion kann nicht auf allen Computern garantiert werden, auch wenn diese mit den hier beschriebenen Betriebsbedingungen übereinstimmen.

- Die CPU und Festplatte könnten je nach den Energiespareinstellungen des Computers usw. keine ausreichende Verarbeitungsleistung bereitstellen. Stellen Sie sicher, dass der Computer die Voraussetzungen für die Bereitstellung einer konstant hohen Leistung erfüllt (zum Beispiel Anschluss des Computers an eine Steckdose zur Aufrechterhaltung einer stabilen Stromversorgung), insbesondere bei der Verwendung von rekordbox auf einem Laptop.

- Für den Internet-Zugriff ist ein separater, gebührenpflichtiger Vertrag mit einem Internetanbieter erforderlich.

- Verwenden Sie die neueste Version/das neueste Service Pack des Betriebssystems.

Einrichten von rekordbox

Installieren Sie die Software bei der erstmaligen Verwendung von rekordbox oder bei Verwendung von rekordbox 4.x oder einer früheren Version wie unten beschrieben.

Wenn Sie rekordbox Ver. 5.x bereits installiert haben, aktualisieren Sie sie mit rekordbox Update Manager auf die aktuellste Version. In diesem Fall ist das folgende Installationsverfahren nicht erforderlich.

Details zum Aktualisierungsverfahren finden Sie auf der folgenden Website unter "rekordbox Introduction".

rekordbox.com/manual

Installieren von rekordbox

1 Starten Sie einen Webbrowser auf dem Computer und laden Sie rekordbox von der folgenden Website herunter.
rekordbox.com/download
Wählen Sie beim Herunterladen einer Windows-Version die Ihrem Computer entsprechende 32-Bit-Version oder 64-Bit-Version.
2 Doppelklicken Sie auf die heruntergeladene Datei, um sie zu entpacken.
3 Doppelklicken Sie auf die entpackte Datei, um den Installationsassistenten zu starten.
4 Lesen Sie die Software-Lizenzvereinbarung für Endbenutzer sorgfältig durch und fahren Sie mit der Installation fort, indem Sie die Anweisungen auf dem Bildschirm befolgen, sofern Sie den Bedingungen zustimmen.

- Brechen Sie die Installation ab, wenn Sie den Bedingungen der Lizenzvereinbarung nicht zustimmen.

5 Schließen Sie den Installationsassistenten anhand der Bildschirmanweisungen, wenn der Bildschirm zum Abschluss der Installation angezeigt wird.

Die Installation ist abgeschlossen.

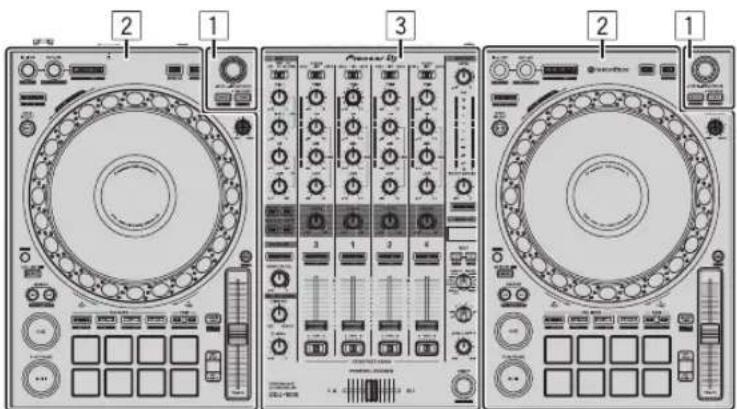

Bezeichnungen der Teile

Details zu den Tasten und Reglern finden Sie in der Bedienungsanleitung unter Teilebezeichnungen und Funktionen.

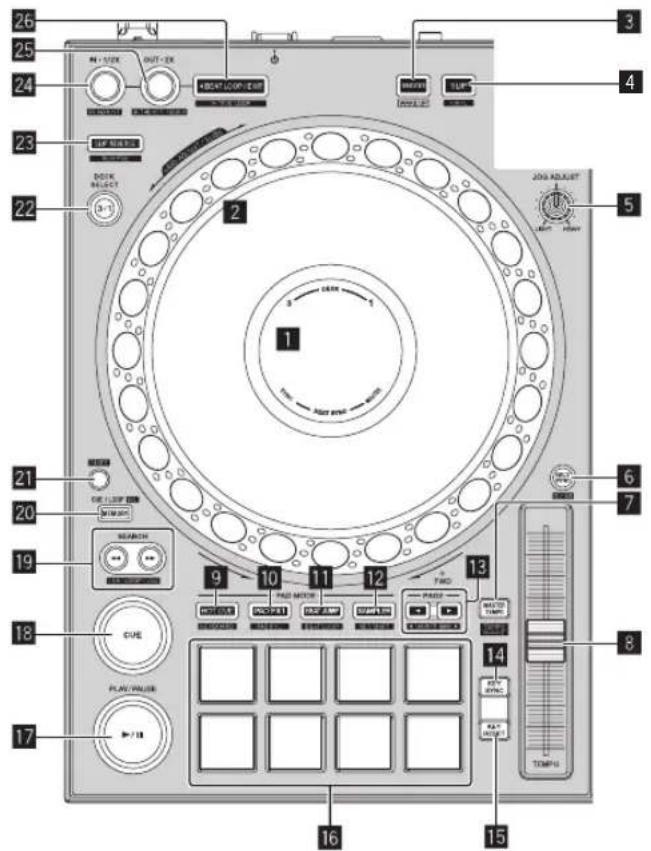

Die Deck-Sektionen dienen zur Steuerung der vier Decks. Die Tasten und Regler für die Bedienung der Decks 1 und 3 befinden sich auf der linken Seite des Controllers und die für die Bedienung der Decks 2 und 4 befinden sich auf der rechten Seite des Controllers.

1 Jog-Dial-Anzeige-Abschnitt

2 Jog-Scheibe

3 QUANTIZE-Taste

4 SLIP-Taste

5 JOG FEELING ADJUST-Regler

6 BEAT SYNC-Taste

7 MASTER TEMPO-Taste

8 TEMPO-Schieber

9 HOT CUE-Modus-Taste

10 PAD FX1-Modustaste

11 BEAT JUMP-Modustaste

12 SAMPLER-Modus-Taste

13 PAGE ◀, ▶-Taste

14 KEY SYNC-Taste

15 KEY RESET-Taste

16 Auftritt-Pads

17 PLAY/PAUSE ▶/II-Taste

18 CUE-Taste

19 SEARCH ◀◀, ▶▶-Tasten

20 MEMORY-Taste

21 SHIFT-Taste

22 DECK-Wahltaste

23 SLIP REVERSE-Taste

24 LOOP IN, LOOP 1/2X-Taste

25 LOOP OUT, LOOP 2X-Taste

26 4 BEAT LOOP/EXIT-Taste

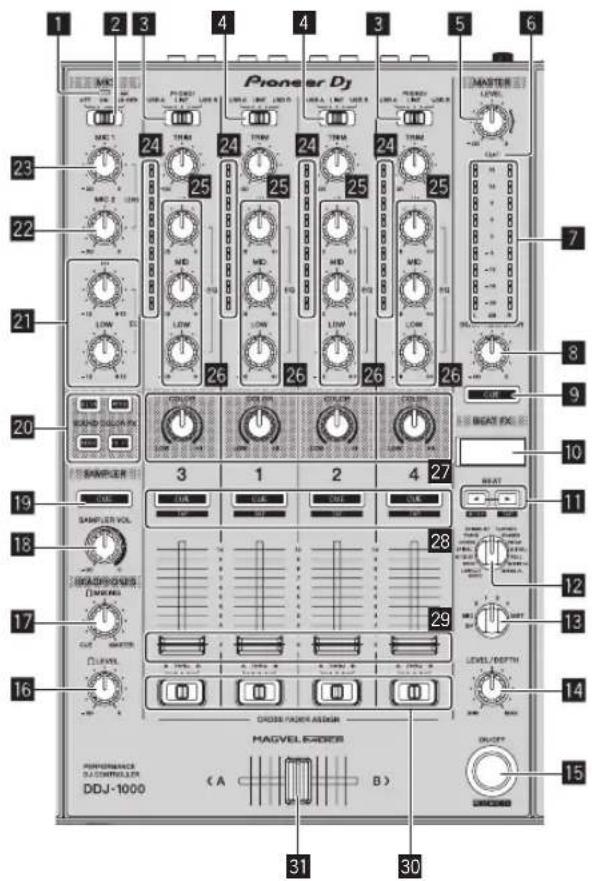

Mixer-Sektion

Pioneer Dj MASTER LEVEL 23 24 25 26 27 28 29 30 31 32 33 34 35 36 7 8 9 10 11 12 13 14 15 DROSS POWER/ASSIGR MAGVEL SCRITER POWER/ACCESS DCONTROLLER DDJ-1000 (A) B)

1 Mikrofonanzeige
2 OFF, ON, TALK OVER-Wahlschalter
3 USB A, PHONO/LINE, USB B-Wahlschalter
4 USB A, LINE, USB B-Wahlschalter
5 MASTER LEVEL Regler
6 CLIP-Anzeige
7 Master-Pegelanzeige
8 BOOTH MONITOR LEVEL-Regler
9 MASTER CUE-Taste
10 Effekt-Sektionsanzeige
11 BEAT ◀, ►-Tasten
12 BEAT FX SELECT-Regler
13 BEAT FX CH SELECT-Regler
14 BEAT FX LEVEL/DEPTH-Regler
15 BEAT FX ON/OFF-Taste
16 HEADPHONES LEVEL Regler
17 HEADPHONES MIXING Regler
18 SAMPLER VOL-Regler
19 SAMPLER CUE-Taste
20 SOUND COLOR FX SELECT-Tasten
21 MIC EQ-Regler (HI, LOW)
22 MIC2 LEVEL-Regler

23 MIC1 LEVEL-Regler
24 Kanalpegelanzeige
25 TRIM Regler
26 EQ-Regler (HI, MID, LOW)
27 COLOR-Regler
28 CUE-Kopfhörertaste
29 Kanalfader
30 Crossfader-Zuweisung-Wahlschalter
31 Crossfader

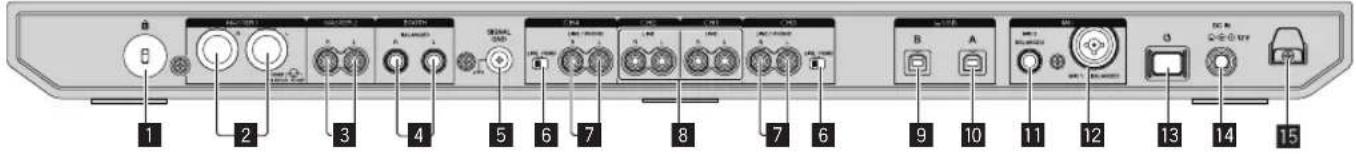

Rückseite

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 Kensington-Diebstahlsicherung
2 MASTER 1-Ausgangsbuchse
3 MASTER 2-Ausgangsbuchse
4 BOOTH-Ausgangsbuchsen
5 SIGNAL GND-Buchse
6 LINE/PHONO-Schalter
7 LINE/PHONO-Eingangsbuchsen
8 LINE-Eingangsbuchsen

9 USB-Buchsen (USB B)
10 USB-Buchsen (USB A)
11 MIC2-Eingangsbuchsen
12 MIC1-Eingangsbuchsen
13 Schalter

Dies schaltet die Stromversorgung dieses Geräts zwischen ein und Standby um.

14 DC IN-Buchse
15 DC-Kabelhaken

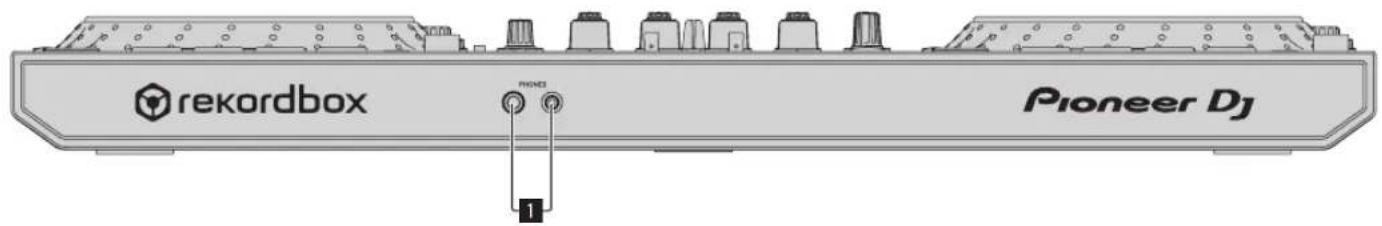

Frontplatte

1 PHONES-Ausgangsbuchsen

Bedienung

• Schließen Sie den Netzstecker an die Netzsteckdose an, nachdem Sie alle Anschlüsse hergestellt haben.
  Schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie Komponenten anschließen oder Anschlüsse ändern. Beachten Sie die Bedienungsanleitungen der angeschlossenen Komponenten.
• Verwenden Sie immer das mitgelieferte Netzkabel und Netzteil.
• Verwenden Sie unbedingt das im Lieferumfang dieses Produkts enthaltene USB-Kabel oder ein Kabel, das dem USB 2.0-Standard entspricht.
• Keinen USB-Hub verwenden.

Anschlussbeispiel

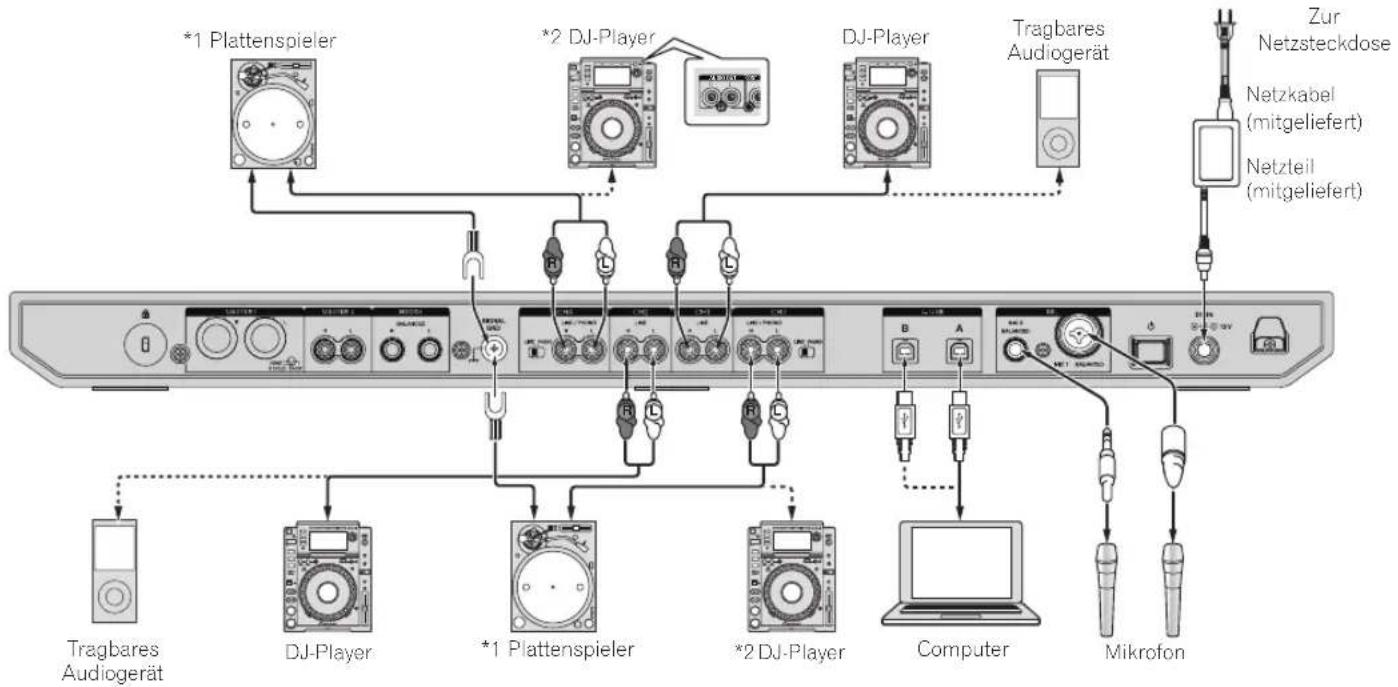

Anschließen der Eingangsbuchsen

Rückseite

• *1 Stellen Sie den [LINE/PHONO]-Schalter neben den Buchsen beim Anschluss eines Plattenspielers auf [PHONO].
*2 Stellen Sie den [LINE/PHONO]-Schalter neben den Buchsen beim Anschluss eines DJ-Players auf [LINE].

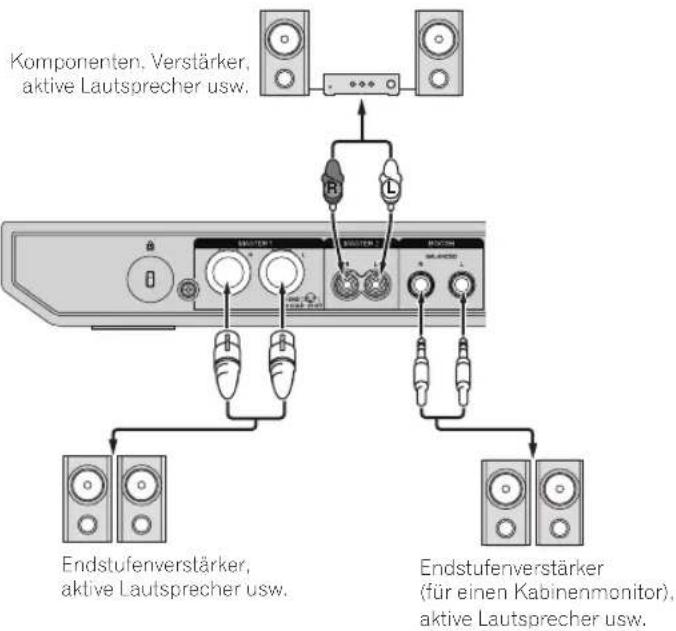

Anschließen der Ausgangsbuchsen

Rückseite

Komponenten, Verstärker, aktive Lautsprecher usw. Endstufenverstärker, aktive Lautsprecher usw. Endstufenverstärker (für einen Kabinenmonitor), aktive Lautsprecher usw.

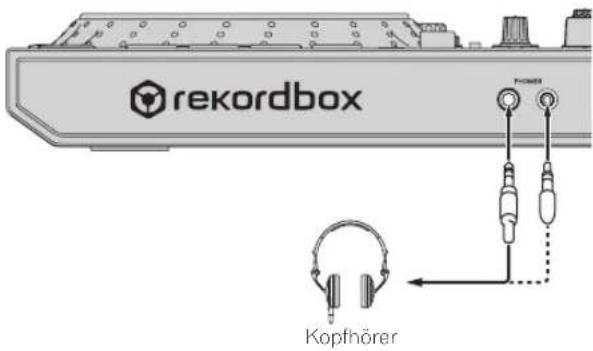

Frontplatte

rekordbox F-003 Kopfhörer

1 Achten Sie für eine symmetrische Ausgabe darauf, die [MASTER 1]-Ausgangsbuchsen zu verwenden. Beim Anschluss an einen unsymmetrischen Eingang (wie zum Beispiel Cinch) mit einem XLR/Cinch-Wandlerkabel (oder Wandleradapter) usw, kann eine Verringerung der Klangqualität oder Rauschen auftreten. Verwenden Sie für die Verbindung mit einem unsymmetrischen Eingang (wie zum Beispiel Cinch) die [MASTER 2]-Ausgangsbuchsen.
2 Achten Sie darauf, nicht versehentlich den Netzkabelstecker eines anderen Geräts an die [MASTER 1]-Ausgangsbuchsen anzuschließen. Verbinden Sie keine für die Phantomspeisung geeignete Buchsen mit den [MASTER 1]-Ausgangsbuchsen.
3 Achten Sie für eine symmetrische Ausgabe darauf, die [BOOTH]-Ausgangsbuchsen zu verwenden. Beim Anschluss an einen unsymmetrischen Eingang (wie zum Beispiel einer Cinch- oder TS-Klinkenbuchse) mit einem TRS-Klinken/Cinch-Wandlerkabel (oder Wandleradapter), TS-Klinkenkabel usw. kann eine Verringerung der Klangqualität oder Rauschen auftreten.

Anschlüsse

Weitere Informationen zur Verwendung dieses Produkts mit rekordbox dj finden Sie in der Bedienungsanleitung des Produkts, die auf der Pioneer DJ-Website verfügbar ist.

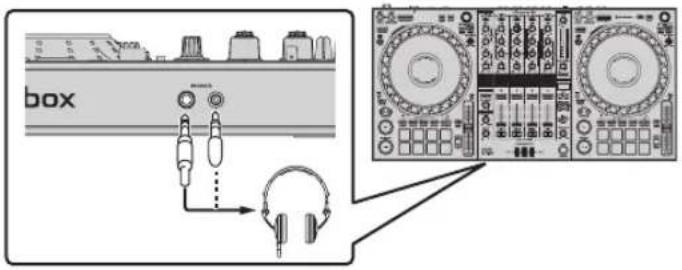

1 Schließen Sie Kopfhörer an die [PHONES]-Ausgangsbuchsen an.

box R30000 R30000 R30000 R30000 R30000 R30000 R30000 R30000 R30000 R30000 R30000 R30000 R30000 R30000 R30000 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 D14 D15 D16 D17 D18 D19 D20 D21 D22 D23 D24 D25 D26 D27 D28 D29 D30 D31 D32 D33 D34 D35 D36 D37 D38 D39 D40 D41 D42 D43 D44 D45 D46 D47 D48 D49 D50 D51 D52 D53 D54 D55 D56 D57 D58 D59 D60 D61 D62 D63 D64 D65 D66 D67 D68 D69 D70 D71 D72 D73 D74 D75 D76 D77 D78 D79 D80

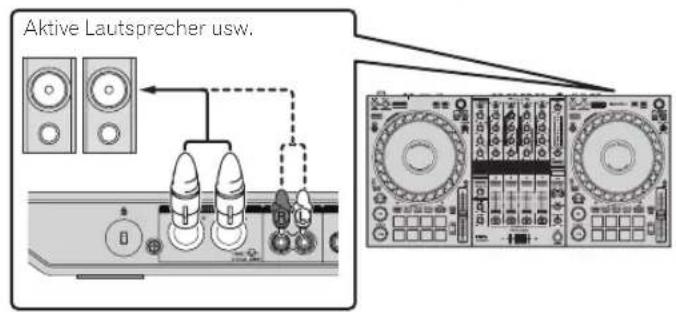

2 Verbinden Sie Geräte wie Aktivboxen, Endstufenverstärker oder Komponenten mit den [MASTER 1]- oder [MASTER 2]-Ausgangsbuchsen.

Aktive Lautsprecher usw.

- Zur Ausgabe des Tons von den [BOOTH]-Ausgangsbuchsen schließen Sie Geräte wie z. B. Lautsprecher an die [BOOTH]-Ausgangsbuchsen an.

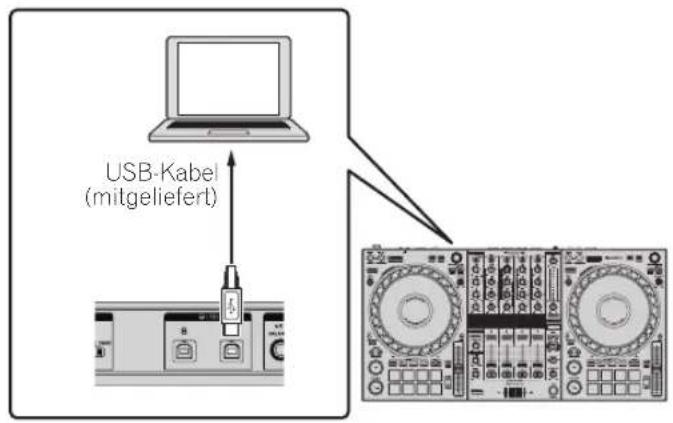

3 Schließen Sie dieses Gerät mit einem USB-Kabel an Ihrem Computer an.

USB-Kabel (mitgeliefert)

4 Schalten Sie den Computer ein.

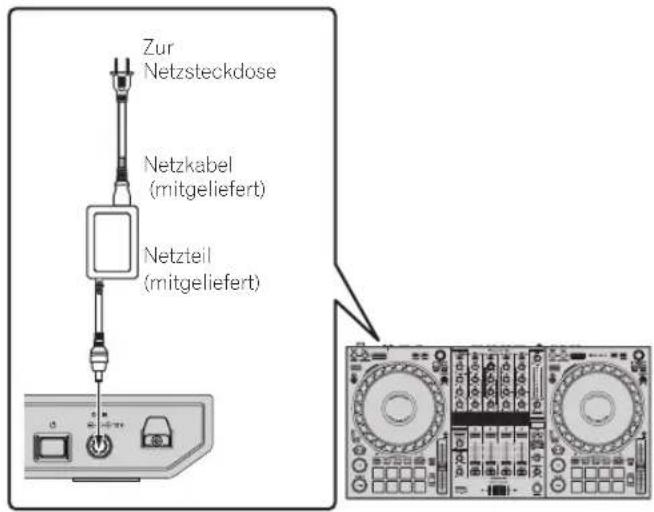

5 Schließen Sie das Netzteil an

Zur Netzsteckdose Netzkabel (mitgeliefert) Netzteil (mitgeliefert)

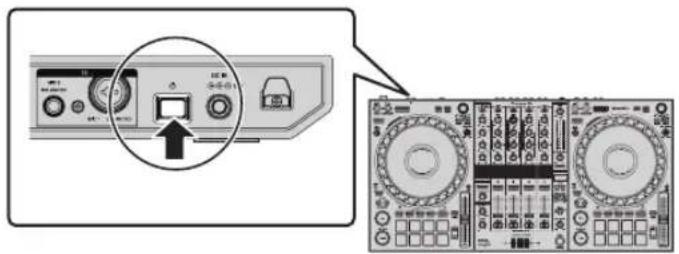

6 Drücken Sie den [☐]-Schalter an der Rückseite des Geräts, um das Gerät einzuschalten.

Schalten Sie die Stromversorgung dieses Geräts ein.

- Für Windows

Wird dieses Gerät zum ersten Mal am Computer oder an einem anderen USB-Anschluss am Computer angeschlossen, wird möglicherweise [Installieren von Gerätetreibersoftware] angezeigt. Warten Sie eine Weile, bis [Die Geräte können jetzt verwendet werden.] angezeigt wird.

7 Schalten Sie die an die Ausgangsbuchsen angeschlossenen Geräte ein (Aktivlautsprecher, Endstufenverstärker, Komponenten usw.).

- Schalten Sie das angeschlossene Gerät ein, wenn ein Mikrofon, DJ-Player oder anderes externes Gerät an die Eingangsbuchsen angeschlossen ist.

Starten des Systems

Starten von rekordbox

Beim erstmaligen Start sind die Kontoregistrierung und Aktivierung von rekordbox dj erforderlich. Details zur jeweiligen Vorgehensweise finden Sie auf der folgenden Website unter "rekordbox Introduction". rekordbox.com/manual

Für Mac

Öffnen Sie im Finder [Anwendung]-Ordner und doppelklicken Sie dann auf das [rekordbox]-Symbol.

Für Windows 10

Klicken Sie im [Start]-Menü auf [Pioneer] > [rekordbox]-Symbol.

Für Windows 8.1

Klicken Sie auf das [rekordbox]-Symbol unter [Apps-Ansicht].

Bei Windows 7

Klicken Sie im [Start]-Menü der Reihe nach auf [Alle Programme] > [Pioneer] > [rekordbox X.X.X] > [rekordbox]-Symbol.

Überprüfen der Audioeinstellungen

Vergewissern Sie sich, dass die Audio-Einstellungen unter [Voreinstellungen] von rekordbox wie folgt eingestellt sind.

Für Mac

[Ausgangskanäle]:

[Master Output]: [DDJ-1000: MASTER]

- Wenn PC MASTER OUT aktiviert ist, werden die Informationen " + Name des Audiogeräts im Computer" auch nach [MASTER] des Punkts [Master Output] in den Audio-Einstellungen angezeigt.

Hinzufügen von Musikdateien zu [Sammlung]

Eine Liste der von rekordbox verwalteten Trackdateien wird auf dem [Sammlung]-Bildschirm angezeigt.

Registrieren Sie die Trackdateien auf dem Computer als Musiksammlung von rekordbox und analysieren Sie sie, um die Verwendung dieser Tracks mit rekordbox zu ermöglichen.

1 Klicken Sie auf [Sammlung] in der Baumansicht.

Eine Liste von Tracks, die in der [Sammlung] registriert wurden, wird angezeigt.

2 Öffnen Sie den Finder oder Windows Explorer und ziehen Sie die Trackdateien oder Ordner, die Trackdateien enthalten, in die Trackliste.

Die Trackdateien werden der [Sammlung] hinzugefügt und die Wellenform-Analyse der Trackdateien beginnt. Warten Sie, bis die Analyse aller Trackdateien beendet ist.

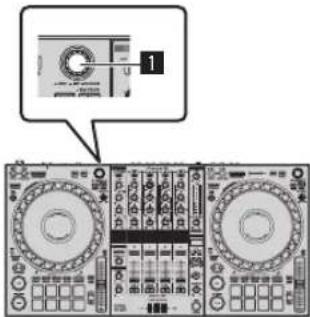

Laden von Tracks in ein Deck

Das folgende Beispiel beschreibt das Verfahren zum Laden von Tracks in Deck 1 (linke Seite).

- Drehen Sie den Drehregler von Deck 1 (linke Seite) zum Wählen eines Tracks in der [Sammlung] und drücken Sie dann den Drehregler.

Der Track wird in das Deck 1 geladen.

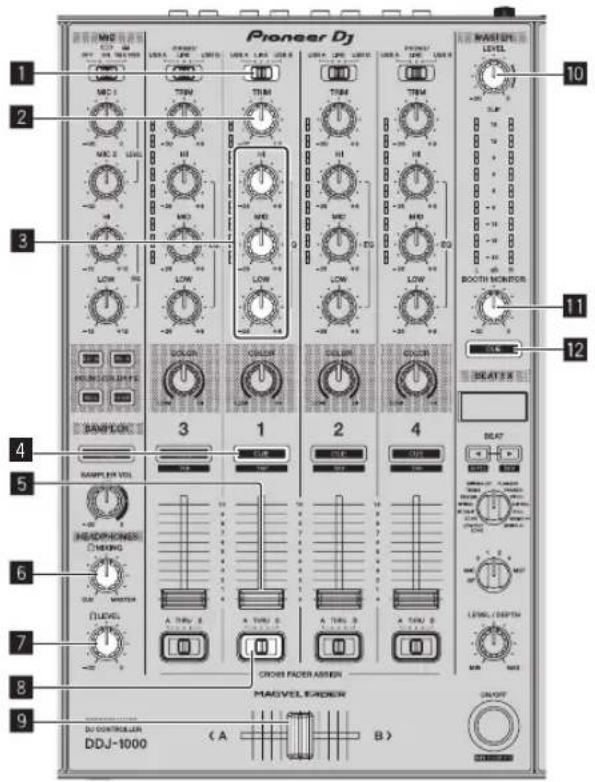

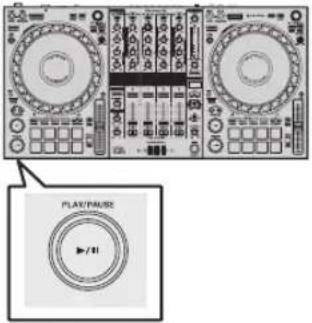

Abspielen einer Musikdatei

Das folgende Beispiel beschreibt das Verfahren zur Ausgabe von Sound von Deck 1 (linke Seite).

Pioneer DJ 1 2 3 4 5 6 7 8 9 DJ CONTROLLER DDJ-1000 A TINU 2 A TINU 3 A TINU 4 A TINU 5 A TINU 6 A TINU 7 A TINU 8 A TINU 9 A TINU 10 A TINU 11 A TINU 12 A TINU 13 A TINU 14 A TINU 15 A TINU 16 A TINU 17 A TINU 18 A TINU 19 A TINU 20 A TINU 21 A TINU 22 A TINU 23 A TINU 24 A TINU 25 A TINU 26 A TINU 27 A TINU 28 A TINU 29 A TINU 30 A TINU 31 A TINU 32 A TINU 33 A TINU 34 A TINU 35 A TINU 36 A TINU 37 A TINU 38 A TINU 39 A TINU 40 A TINU 41 A TINU 42 A TINU 43 A TINU 44 A TINU 45 A TINU 46 A TINU 47 A TINU 48 A TINU 49 A TINU 50 A TINU 51 A TINU 52 A TINU 53 A TINU 54 A TINU 55 A TINU 56 A TINU 57 A TINU 58 A TINU 59 A TINU 60 A TINU 61 A TINU 62 A TINU 63 A TINU 64 A TINU 65 A TINU 66 A TINU 67 A TINU 68 A TINU 69 A TINU 70 A TINU 71 A TINU 72 A TINU 73 A TINU 74 A TINU 75 A TINU 76 A TINU 77 A TINU 78 A TINU 79 A TINU 80 A TINU 81 A TINU 82 A TINU 83 A TINU 84 A TINU 85 A TINU 86 A TINU 87 A TINU 88 A TINU 89 A TINU 90 A TINU 91 A TINU 92 A TINU 93 A TINU 94 A TINU 95 A TINU 96 A TINU 97 A TINU 98 A TINU 99 A TINU 100

1 USB A, LINE, USB B-Wahlschalter
2 TRIM Regler
3 EQ-Regler (HI, MID, LOW)
4 CUE-Kopfhörertaste
5 Kanalfader
6 HEADPHONES MIXING Regler
7 HEADPHONES LEVEL Regler
8 Crossfader-Zuweisung-Wahlschalter
9 Crossfader
10 MASTER LEVEL Regler
11 BOOTH MONITOR LEVEL-Regler
12 MASTER CUE-Taste

1 Nehmen Sie die folgenden Einstellungen vor.

Teil Bedienung
USB A, LINE, USB B-Wahlschalter	USB A
TRIM Regler	Im Uhrzeigersinn bis zum Anschlag drehen.
EQ-Regler (HI, MID, LOW)	Mittlere Stellung
COLOR Regler Mittlere Stellung
Kanalfader Nach vorne bewegen.
MASTER LEVEL Regler	Im Uhrzeigersinn bis zum Anschlag drehen.
Crossfader Mittlere Stellung
Crossfader-Zuweisung-Wahlschalter [THRU]-Position

2 Drücken Sie die [PLAY/PAUSE ▶/II]-Taste zum Abspielen des Tracks.

PLAY/Pause +/1

3 Drehen Sie den [TRIM]-Regler.

Stellen Sie den [TRIM]-Regler ein, um zu bestätigen, dass die Kanalpegelanzeige bei der höchsten Lautstärke orange leuchtet.

4 Bewegen Sie den Kanalfader nach vorne.

5 Drehen Sie Regler [MASTER LEVEL] zum Einstellen des Audiopegels der Lautsprecher.

Stellen Sie den Soundpegel-Ausgang von den Buchsen [MASTER 1] und [MASTER 2] auf einen geeigneten Pegel ein.

- Stellen Sie zur Audioausgabe über den Computerlautsprecher die Lautstärke des Computerlautsprechers ein, statt den [MASTER LEVEL]-Regler zu verwenden.

Mithören von Ton mit Kopfhörern

Nehmen Sie die folgenden Einstellungen vor,

Teil Bedienung
HEADPHONES MIXING Regler Mittlere Stellung
HEADPHONES LEVEL Regler	Im Uhrzeigersinn bis zum Anschlag drehen.

1 Drücken Sie die [CUE]-Kopfhörertaste für Kanal 1.

2 Drehen Sie den [HEADPHONES LEVEL]-Regler.

Stellen Sie den Soundpegel-Ausgang von den Kopfhörern auf einen geeigneten Pegel ein.

Hinweis

Dieses Gerät und rekordbox dj bieten eine Vielzahl von Funktionen, die noch individuellere DJ-Auftritte ermöglichen. Details zu jeder Funktion finden Sie auf der folgenden Website unter "rekordbox Manual", rekordbox.com/manual

Ausschalten des Systems

1 Schließen Sie rekordbox.
2 Drücken Sie den [☐]-Schalter an der Rückseite des Geräts, um es in den Standby-Modus zu schalten.
3 Trennen Sie das USB-Kabel von Ihrem Computer ab.

Zusätzliche Informationen

Ändern der Einstellungen

- Detaillierte Einzelheiten zum Ändern der Geräteeinstellungen finden Sie unter Ändern der Einstellungen in der Bedienungsanleitung.

Störungssuche

- Wenn Sie den Eindruck haben, dass eine Störung dieses Geräts vorliegt, überprüfen Sie bitte die Punkte im Abschnitt "Störungssuche" der Bedienungsanleitung dieses Geräts und [FAQ] auf der Pioneer DJ-Support-Website. pioneerdj.com/support/

Einige Probleme werden von den angeschlossenen Komponenten verursacht. Wenden Sie sich zur Reparatur an die Kundendienstvertretung oder Ihren Händler, falls das Problem nach dem Überprüfen der angeschlossenen Komponenten nicht behoben ist.

- Die ordnungsgemäße Funktion dieses Geräts kann unter Umständen durch statische Elektrizität oder andere externe Einflüsse beeinträchtigt werden. Trennen Sie in solchen Fällen das Netzkabel ab, warten Sie ungefähr eine Minute lang, und schließen Sie es wieder an, um den normalen Betrieb wiederherzustellen.

Marken und eingetragene Marken

• Pioneer DJ ist ein Markenzeichen der PIONEER CORPORATION und wird unter Lizenz verwendet, rekordbox und KUVO sind Markenzeichen oder eingetragene Markenzeichen der Pioneer DJ Corporation.
• rekordbox ist eine Marke oder eingetragene Marke der Pioneer DJ Corporation.
• Windows ist ein eingetragenes Markenzeichen der Microsoft Corporation in den USA und anderen Ländern.
  • Mac, macOS, OS X und Finder sind eingetragene Markenzeichen von Apple Inc. in den USA und anderen Ländern.
• Intel und Intel Core sind Warenzeichen der Intel Corporation in den USA und/oder anderen Ländern.

Die hier erwähnten Produkt- oder Firmennamen sind Marken oder eingetragene Marken der jeweiligen Eigentümer.

Hinweise zum Urheberrechte

rekordbox beschränkt die Wiedergabe und Vervielfältigung von urheberrechtlich geschützten Musik-Inhalten.

• Wenn codierte Daten, usw. zum Schutz der Urheberrechte in Musik-Inhalten eingebettet sind, kann es unmöglich sein, das Programm normal auszuführen.
• Wenn rekordbox erkennt, dass kodierte Daten usw., für den Schutz der Urheberrechte in Musik-Inhalten eingebettet ist, kann der ablaufende Vorgang (Wiedergabe, Lesen, usw.) stoppen.

Aufnahmen, die Sie vornehmen, sind für persönlichen Genuss gedacht und dürfen nach dem Urheberrecht nicht ohne Zustimmung des Urheberrechtsinhabers anderweitig verwendet werden.

• Musik, die von CDs, usw. aufgenommen wurde, ist durch die Urheberrechtsgesetze der einzelnen Länder sowie durch internationale Abkommen geschützt. Es liegt in der vollen Verantwortung der Person, die die Musik aufgenommen hat, sicherzustellen, dass die Aufnehmen nicht gesetzwidrig verwendet werden.
• Beim Umgang mit Musik, die aus dem Internet heruntergeladen wurde usw., liegt es in der vollen Verantwortung der Person, die den Musik-Download ausgeführt hat, sicherzustellen, dass die aufgenommenen Inhalte entsprechend den Vorschriften auf der Download-Site verwendet werden.

Technische Daten

Netzteil

Stromanforderungen .....220 V bis 240 V Wechselspannung, 50 Hz/60 Hz

Nennstrom 0,9 A

Nenn-Ausgang......Gleichspannung 12 V, 3 A

Leistungsaufnahme (Standby)....0,4 W

Allgemein – Haupteinheit

Leistungsaufnahme....12 VDC, 2 000 mA

Gewicht des Hauptgeräts....6,0 kg

Max. Abmessungen....708 mm (B) × 73,4 mm (H) × 361,4 mm (T)

Betriebstemperatur ....+5°C bis +35°C

Betriebsluftfeuchtigkeit....5 % bis 85 % (keine Kondensation)

Audio-Sektion

Abtastrate....44,1 kHz

D/A-Wandler....32 Bit

A/D-Wandler....24 Bit

Frequenzeigenschaften

USB, LINE, MIC1, MIC2....20 Hz bis 20 kHz

Signalrauschabstand (Nennausgang, A-WEIGHTED)

USB 112 dB

LINE 96 dB

PHONO 85 dB

MIC1 80 dB

MIC2 80 dB

Gesamtklirrfaktor (20 Hz — 20 kHzBW)

USB 0.002%

LINE 0.005%

Standard-Eingangspegel / Eingangsimpedanz

LINE -12 dBu/47 kΩ

PHONO -52 dBu/47 kΩ

MIC1 -57 dBu/3.3 kΩ

MIC2....-57 dBu/3,3 kΩ

Standard-Ausgangspegel / Lastimpedanz / Ausgangsimpedanz

MASTER 1....+6 dBu/10 kΩ/330 Ω oder weniger

MASTER 2....+2 dBu/10 kΩ/680 Ω oder weniger

BOOTH....+6 dBu/10 kΩ/330 Ω oder weniger

PHONES ....+8 dBu/32 Ω/10 Ω oder weniger

Nenn-Ausgangspegel / Lastimpedanz

MASTER 1....25 dBu/10 kΩ

MASTER 2....21 dBu/10 kΩ

BOOTH....25 dBu/10 kΩ

Übersprechen

LINE 82 dB

Kanal-Equalizer-Eigenschaften

HI -26 dB bis +6 dB (20 kHz)

MID....-26 dB bis +6 dB (1 kHz)

LOW -26 dB bis + 6 dB (20 Hz)

Mikrofon-Equalizer-Eigenschaften

HI -12 dB bis +12 dB (10 kHz)

LOW -12 dB bis +12 dB (100 Hz)

Eingangs- / Ausgangsbuchsen

LINE-Eingangsbuchsen

Cinch-Buchsen 2 Sätze

LINE/PHONO-Eingangsbuchsen

Cinch-Buchsen 2 Sätze

MIC-Eingangsbuchsen

XLR-Stecker und 1/4" TRS-Klinkenstecker....1 Satz

1/4" TRS-Klinkenstecker....1 Satz

MASTER-Ausgangsbuchsen

XLR-Anschluss....1 Satz

Cinch-Buchsen ....1 Satz

BOOTH-Ausgangsbuchse

1/4" TRS-Klinkenstecker....1 Satz

PHONES-Ausgangsbuchse

1/4" Stereo-Klinkenstecker .... 1 Satz

3,5 mm Stereo-Miniklinkenstecker....1 Satz

USB-Buchsen

B-Typ....2 Sätze

— Änderungen der technischen Daten und das Design dieses

Geräts ohne vorherige Ankündigung bleiben vorbehalten.

Jack stereo mini da 3,5 mm ....1 set

Terminali USB

Tipo B....2 set

Waarschuwingen betreffende auteursrechten
