BEDIENUNGSANLEITUNG DJM-750-K PIONEER
Die oben gezeigte Pioneer DJ-Support-Website enthält häufig gestellte Fragen, Informationen über Software und andere wichtige Informationen und Dienste, die Ihnen helfen, Ihr Produkt optimal zu verwenden.
Vielen Dank, dass Sie sich für dieses Pioneer-Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung gründlich durch, um sich mit der Bedienung des Geräts vertraut zu machen. Nachdem Sie die Bedienungsanleitung gelesen haben, legen Sie sie griffbereit zum Nachschlagen ab. In manchen Ländern oder Regionen können sich die Formen von Netzstecker und Netzsteckdose von denen in den Erklärungszeichnungen unterscheiden. Das Verfahren zum Anschließen und Bedienen des Geräts sind aber gleich.
Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.
Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).
Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.
Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.
K058b_A1_De
ACHTUNG
UM SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUSZUSETZEN, DÜRFEN SIE NICHT DEN DECKEL (ODER DIE RÜCKSEITE) ENTFERNEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE. ÜBERLASSEN SIE REPARATUREN DEM QUALIFIZIERTEN KUNDENDIENST.
D3-4-2-1-1_B1_De
WARNUNG
Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -töpfe) in die Nähe des Gerätes bringen und dieses vor Tropfwasser, Spritzwasser, Regen und Nässe schützen.
D3-4-2-1-3_A1_De
WARNUNG
Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf dieses Gerät stellen.
D3-4-2-1-7a_A1_De
VORSICHTSHINWEIS ZUR BELÜFTUNG
Bei der Aufstellung dieses Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 5 cm hinter dem Gerät und jeweils 3 cm an der Seite des Gerätes).
WARNUNG
Im Gerätegehäuse sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dienen, eine Überhitzung des Gerätes zu verhindern und einen zuverlässigen Betrieb zu gewährleisten. Um Brandgefahr auszuschließen, dürfen diese Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerät darf beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt sein.
D3-4-2-1-7b*_A1_De
WARNUNG
Kleine Teile außerhalb der Reichweite von Kleinkindern und Kindern aufbewahren. Bei unbeabsichtigtem Verschlucken ist unverzüglich ein Arzt aufzusuchen.
D41-6-4_A1_De
Betriebsumgebung
Betriebstemperatur und Betriebsluftfeuchtigkeit: +5 °C bis +35 °C, 85 % rel. Feuchte max.
(Ventilationsschlitze nicht blockiert)
Eine Aufstellung dieses Gerät an einem unzureichend belüfteten, sehr feuchten oder heißen Ort ist zu vermeiden, und das Gerät darf weder direkter Sonneneinstrahlung noch starken Kunstlichtquellen ausgesetzt werden.
D3-4-2-1-7c* A1 De
ACHTUNG
Der POWER-Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.
D3-4-2-2-2a*_A1_De
VORSICHT MIT DEM NETZKABEL
Fassen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst, und fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie nicht das Gerät, Möbelstücke o.ä. auf das Netzkabel; sehen Sie auch zu, dass es nicht eingeklemmt wird. Machen Sie niemals einen Knoten in das Netzkabel, und binden Sie es nicht mit anderen Kabeln. Das Netzkabel sollte so gelegt werden, dass niemand darauf tritt. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit. Sollte es beschädigt sein, wenden Sie sich an Ihre nächste autorisierte PIONEER-Kundendienststelle oder Ihren Händler, um es zu ersetzen.
S002*_A1_De
Bevor Sie beginnen
Zum Lesen dieser Anleitung
Lesen Sie immer sowohl dieses Infoblatt als auch die Bedienungsanleitung auf der dem Produkt beiliegenden CD-ROM durch! Beide Dokumente enthalten wichtige Informationen, mit denen Sie sich vor dem Gebrauch dieses Produktes vertraut machen müssen.
- In dieser Anleitung werden die Namen von auf dem Produkt angezeigten Kanälen und Tasten, Namen von Menüs in der Software usw. in Klammern angegeben ([]). (z.B. Kanal [MASTER], Menü [ON/OFF], [File]-Menü)
Lieferumfang
- Treibersoftware/Bedienungsanleitung CD-ROM
USB-Kabel
- Netzkabel
- Garantiekarte
- Vor Gebrauch lesen (wichtig)/Kurzanleitung (dieses Dokument)

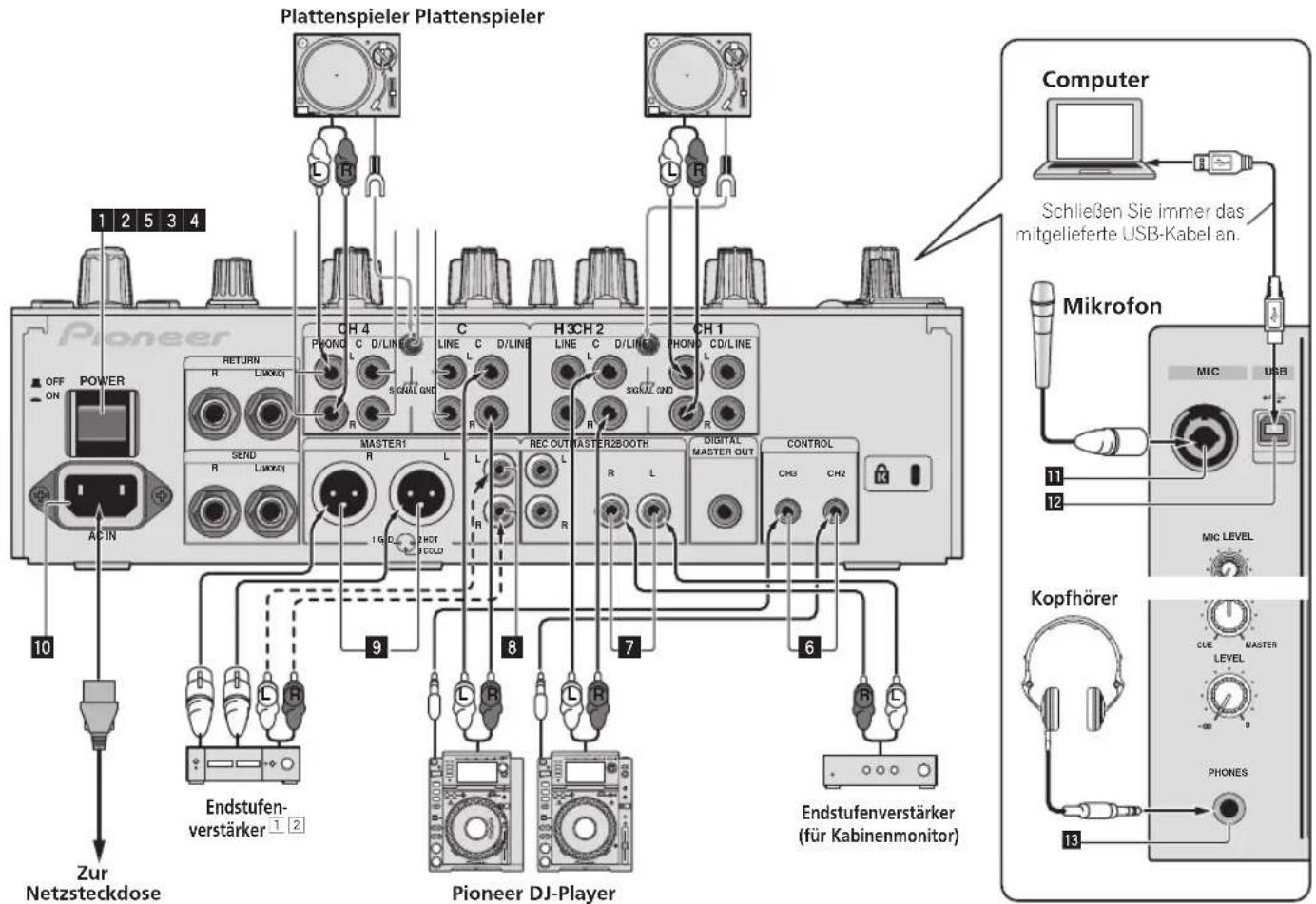

Anschlüsse
Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel aus der Netzsteckdose, bevor Sie Geräte anschließen oder die Anschlüsse ändern. Beachten Sie die Bedienungsanleitung der angeschlossenen Komponente.
Schließen Sie das Netzkabel an, nachdem alle Anschlüsse zwischen den Geräten vorgenommen wurden.
Verwenden Sie immer das mitgelieferte Netzkabel.
- Zur Verwendung der Fader-Startfunktion schließen Sie ein Steuerkabel an (Seite 7).
1 Verwenden Sie die [MASTER1]-Buchsen nur für symmetrische Ausgabe. Verbindung mit unsymmetrischer Eingabe (wie Cinch) mit einem XLR/Cinch-Wandlerkabel (oder Wandleradapter) kann die Klangqualität verringern und/oder Rauschen verursachen.
Für Verbindung mit unsymmetrischer Eingabe (wie Cinch) verwenden Sie die [MASTER2]-Buchsen.
2 Stecken Sie nicht versehentlich das Netzkabel eines anderen Geräts in die [MASTER1]-Buchse ein.
1 POWER-Taste (Seite 6)
Schalten Sie die Stromversorgung dieses Geräts ein und aus.
2 PHONO-Buchsen
Schließen Sie ein Ausgabegerät mit auf Phono-Ebene (MM-Tonabnehmer) an dieses Gerät an. Legen Sie nicht Line-Signale an.
Zum Anschließen eines Geräts an die [PHONO]-Buchsen ziehen Sie den Kurzschluss-Klinkenstecker ab, der in den Buchsen steckt. Setzen Sie diesen Kurzschluss-Klinkenstecker in die [PHONO]-Buchsen wenn nichts angeschlossen ist, um externes Rauschen abzublocken.
3 CD/LINE-Buchsen
Schließen Sie einen DJ-Player oder eine Komponente mit Line-Ausgangspegel an.
4 SIGNAL GND-Buchse
Hier wird der Massedraht eines Plattenspielers angeschlossen. Dadurch wird Rauschen beim angeschlossenem Plattenspieler vermieden.
5 LINE-Buchsen
Schließen Sie ein Kassettendeck oder eine Komponente mit Line-Ausgangspegel an.
6 CONTROL-Buchse
Dies ist ein DJ-Player-Steueranschluss vom ∅ 3,5 mm Mini-Klinkenbuchsentyp.
Wenn Sie einen Pioneer DJ-Player mit einem Steuerkabel (mit einem DJ-Player mitgeliefert) verwenden, können Sie mit dem Fader dieses Geräts die Wiedergabe starten oder andere Bedienungen am DJ-Player ausführen.
7 BOOTH-Buchsen
Dies sind Ausgangsbuchsen für einen Kabinenmonitor.
8 MASTER2-Buchsen
Schließen Sie einen Endstufenverfstärker usw. an.
9 MASTER1-Buchsen
Schließen Sie einen Endstufenverfstärker usw. an.
Verwenden Sie immer diese symmetrischen Ausgänge. Stecken
Sie nicht versehentlich das Netzkabel eines anderen Geräts ein.
10 AC IN
Stellt die Verbindung zum Stromnetz mit dem mitgelieferten Netzkabel her. Warten Sie, bis alle Verbindungen zwischen den Geräten hergestellt sind, bevor Sie das Netzkabel anschließen. Verwenden Sie immer das mitgelieferte Netzkabel.
11 MIC-Buchse (Seite 7)
Hier wird ein Mikrofon angeschlossen.
12 USB-Buchse
Schließen Sie den Computer an.
13 PHONES-Buchse (Seite 7)
Schließen Sie hier Kopfhörer an.
WARNUNG
Die Kurzschluss-Klinkenstecker immer außer Reichweiter von Kindern und Kleinkindern halten. Bei versehentlichem Verschlucken sofort einen Arzt aufsuchen.

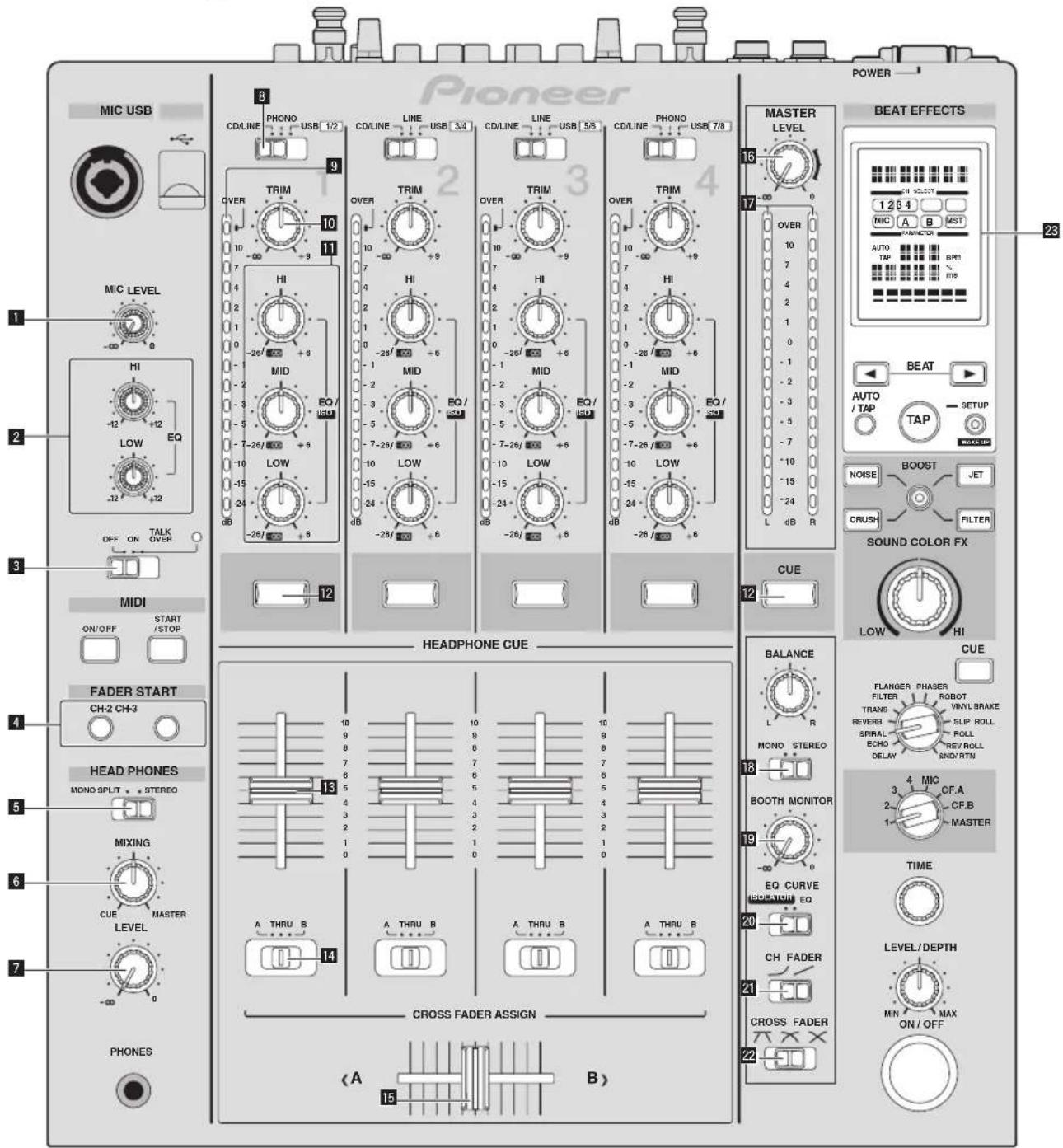

Bedienung
1 MIC LEVEL-Regler (Seite 7)
Stellt den Soundpegelausgang vom Kanal [MIC] ein.
2 EQ (HI, LOW)-Regler (Seite 7)
Justiert die Soundqualität des [MIC]-Kanals.
3 OFF, ON, TALK OVER-Wahlschalter (Seite 7)
Schaltet das Mikrofon ein/aus.
4 FADER START (CH-2, CH-3)-Tasten (Seite 7)
Diese schalten die Fader-Start-Funktion ein/aus.
5 MONO SPLIT, STEREO-Wahlschalter (Seite 7)
Schaltet um, wie der Mithörsoundausgang von den Kopfhörern verteilt wird.
6 MIXING-Regler (Seite 7)
Dies stellt die Balance der Mithörlautstärke zwischen dem Sound der Kanäle, für die die Taste [CUE] gedrückt wird und dem Sound des Kanals [MASTER] um.
7 LEVEL-Regler (Seite 7)
Stellt den Audiopegelausgang von den Kopfhörern ein.
8 Eingabe-Wahlschalter (Seite 6)
Wählt die Eingangsquelle jedes Kanals unter den an dieses Gerät angeschlossenen Komponenten.
9 Kanalpegelanzeige (Seite 6)
Zeigt den Soundpegel der verschiedenen Kanäle ein, bevor Sie durch die Kanalfader gehen.
10 TRIM-Regler (Seite 6)
Stellen Sie den Pegel der Audiosignale ein, die in jedem Kanal angelegt werden.
11 EQ/ISO (HI, MID, LOW)-Regler (Seite 6)
Diese stellen die Soundqualität von verschiedenen Kanälen ein.
12 CUE-Taste (Seite 7)
Drücken Sie die Taste(n) [CUE] für den Kanal (Kanäle) das (den) Sie mithören wollen.
13 Kanalfader (Seite 6)
Stellt den Pegel der Audiosignale ein, die in jedem Kanal ausgegeben werden.
14 CROSS FADER ASSIGN (A, THRU, B)-Wahlschalter (Seite 6)
Stellt das Ausgabeziel jedes Kanals auf [A] oder [B].
15 Crossfader (Seite 6)
Gibt vom Crossfader-Asign-Schalter zugewiesene Audiosignale aus, die den Kurveneigenschaften entsprechend, die vom [CROSS FADER] (Crossfader-Curve-Wahlschalter) gewählt sind.
16 MASTER LEVEL-Regler (Seite 6)
Stellt den Audiopegelausgang von den Buchsen [MASTER1] und [MASTER2] ein.
17 Master-Pegelanzeige (Seite 6)
Zeigt den Audiopegelausgang von den Buchsen [MASTER1] und [MASTER2] an.
18 MONO, STEREO-Wahlschalter (Seite 8)
Schaltet die Soundausgabe von den Buchsen [MASTER1] usw. zwischen Mono und Stereo um.
19 BOOTH MONITOR-Regler (Seite 8)
Stellen Sie den Pegel der Audiosignale ein, die an der Buchse [BOOTH] ausgegeben werden.
20 EQ CURVE (ISOLATOR, EQ)-Wahlschalter (Seite 6)
Schaltet die Funktion der [EQ/ISO (HI, MID, LOW)]-Regler ein.
21 CH FADER (\~, ↗)-Wahlschalter (Seite 7)
Schaltet die Eigenschaften der Kanalfader-Kurve um.
22 CROSS FADER (✗, ✗, ✗)-Wahlschalter (Seite 7)
Dadurch werden die Crossfader-Curve-Eigenschaften umgeschaltet.
23 Hauptgerät-Display
Ziehen Sie nicht gewaltsam an den Kanal-Fader- und Crossfader-Knöpfen. Die Knöpfe haben eine Struktur, die verhindert, dass sie leicht herausgezogen werden. Durch starkes Ziehen an den Knöpfen kann das Gerät beschädigt werden.
Grundlegender Betrieb
Tonausgabe
1 Drücken Sie die Taste [POWER].
Schalten Sie die Stromversorgung dieses Geräts ein.
2 Schalten Sie die Eingangswahlschalter ein.
Wählt die Eingangsquellen für verschiedene Kanäle unter den an dieses Gerät angeschlossenen Geräten.
— [PHONO]: Wählt den Plattenspieler, der an die Buchsen [PHONO] angeschlossen ist.
— [CD/LINE], [LINE]: Wählt den DJ-Player oder das Cassettendeck, der/das an die Buchsen [CD/LINE] oder [LINE] angeschlossen ist.
— [USB */*]: Wählt den Ton des Computers, der an die Buchse [USB] angeschlossen ist.
3 Drehen Sie den Regler [TRIM].
Stellen Sie den Pegel der Audiosignale ein, die in jedem Kanal angelegt werden.
Die entsprechende Kanalpegelanzeige leuchtet auf, wenn Audiosignale richtig an den Kanal angelegt werden.
4 Bewegen Sie den Kanal-Fader von Ihnen weg.
Stellt den Pegel der Audiosignale ein, die in jedem Kanal ausgegeben werden.
5 Schalten Sie den [CROSS FADER ASSIGN (A, THRU, B)]-Wahlschalter um.
Schaltet das Ausgabeziel jedes Kanals um.
— [A]: Weist zu [A] (links) des Crossfader zu.
— [B]: Weist zu [B] (rechts) des Crossfader zu.
— [THRU]: Wählt diese Option, wenn Sie den Crossfader nicht verwenden möchten. (Die Signale laufen nicht durch den Crossfader.)
6 Stellen Sie den Crossfader ein.
Diese Bedienung ist nicht erforderlich, wenn der
[CROSS FADER ASSIGN (A, THRU, B)]-Wahlschalter auf [THRU] gestellt ist.
7 Drehen Sie den Regler [MASTER LEVEL].
Audiosignale werden von den Buchsen [MASTER1] und [MASTER2] ausgegeben.
Die Master-Pegelanzeige leuchtet.
Abstimmen der Tonqualität
Drehen Sie die Regler [EQ/ISO (HI, MID, LOW)] zum Steuern unterschiedlicher Kanäle.
Die justierbaren Bereiche für die betreffenden Regler sind wie unten gezeigt.
• HI: -26 dB bis +6 dB (13 kHz)
• MID: -26 dB bis +6 dB (1 kHz)
- LOW: -26 dB bis +6 dB (70 Hz)
❖ Umschalten der Funktion der [EQ/ISO (HI, MID, LOW)]-Regler
Schalten Sie den [EQ CURVE (ISOLATOR, EQ)]-
Wahlschalter um.
— [ISOLATOR]: Fungiert als Isolator.
— [EQ]: Die Equalizerfunktion ist eingestellt.
Mithören von Ton mit Kopfhörern
1 Schließen Sie Kopfhörer an die Buchse [PHONES] an.
2 Drücken Sie die Taste(n) [CUE] für den Kanal (Kanäle) das (den) Sie mithören wollen.
3 Schalten Sie den [MONO SPLIT, STEREO]-Wahlschalter um.
— [MONO SPLIT]: Der Ton des Kanals, für den die Taste [CUE] gedrückt wird, wird vom linken Kopfhörerkanal ausgegeben, und der Ton vom Kanal [MASTER] vom rechten Kopfhörerkanal.
— [STEREO]: Der Ton des Kanals, für den die Taste [CUE] gedrückt wird, wird in Stereo vom Kopfhörer ausgegeben.
4 Drehen Sie den Regler [MIXING].
Dies stellt die Balance der Mithörlautstärke zwischen dem Sound der Kanäle, für die die Taste [CUE] gedrückt wird und dem Sound des Kanals [MASTER] um.
5 Drehen Sie den Regler [LEVEL] für [HEADPHONES].
Der Sound der Kanäle, für die die [CUE]-Taste gedrückt ist, wird von den Kopfhörern ausgegeben.
- Wenn die Taste [CUE] erneut gedrückt wird, wird die Mithörfunktion aufgehoben.
Umschalten der Faderkurve
❖ Wählen Sie die Eigenschaften der Kanalfader-Kurve
Schalten Sie den [CH FADER (,)] Wahlschalter um.
— [ ]Die Kurve steigt abrupt im hinteren Bereich an.
— [√]: Die Kurve steigt allmählich an (der Ton nimmt allmählich zu, während der Kanalfader von der Vorderseite wegbewegt wird).
Wählen Sie die Crossfader-Kurve-Eigenschaften
Schalten Sie den [CROSS FADER (☒, ✗ ✗)]-Wahlschalter um.
— [7]Bewirkt eine scharf ansteigende Kurve (wenn der Crossfader von der Seite [A] weg gestellt wird, werden Audiosignale sofort von der Seite [B] ausgegeben).
— [X]: Bewirkt eine Kurve, die zwischen den zwei Kurven darüber und darunter geformt ist.
— [×] Bewirkt eine allmählich ansteigende Kurve (wenn der Crossfader von der Seite [A] weg gestellt wird, nimmt der Klang auf der Seite [B] allmählich zu, während der Klang auf der Seite [A] allmählich schwächer wird).
Starten der Wiedergabe auf einem DJ-Player mit dem Fader (Fader Start)
Wenn Sie einen Pioneer DJ-Player mit einem Steuerkabel (mit einem DJ-Player mitgeliefert) verwenden, können Sie mit dem Fader dieses Geräts die Wiedergabe starten oder andere Bedienungen am DJ-Player ausführen.
Schließen Sie im voraus einen Pioneer DJ-Player an dieses Gerät an. Anweisungen zu Verbindungen siehe Anschlüsse auf Seite 3.
* Starten Sie die Wiedergabe mit dem Kanal-Fader
1 Stellen Sie den [CROSS FADER ASSIGN (A, THRU, B)]-Wahlschalter auf [THRU].
2 Drücken Sie eine der [FADER START (CH-2, CH-3)]-Tasten.
Wählen Sie den zu startenden Kanal mit der Fader-Starlfunktion.
3 Stellen Sie den Kanalfader auf die nächste Position zu Ihnen.
4 Stellen Sie Cue auf dem DJ-Player ein.
Der DJ-Player pausiert die Wiedergabe am Cue-Punkt.
5 Bewegen Sie den Kanal-Fader von Ihnen weg.
Die Wiedergabe auf dem DJ-Player beginnt.
- Wenn Sie den Kanal-Fader zurück in Ausgangsposition stellen, kehrt der Player sofort auf den bereits eingestellten Cue-Punkt zurück und pausiert die Wiedergabe (Back Cue).
* Starten Sie die Wiedergabe mit dem Crossfader
1 Stellen Sie den [CROSS FADER ASSIGN (A, THRU, B)]-Wahlschalter auf [A] oder [B].
2 Drücken Sie eine der [FADER START (CH-2, CH-3)]-Tasten.
Wählen Sie den zu startenden Kanal mit der Fader-Startfunktion.
3 Stellen Sie den Crossfader ein.
Stellen Sie auf die Randposition entgegengesetzt der Seite, auf der der Kanal, der mit der Fader-Startfunktion verwendet werden soll, eingestellt ist.
4 Stellen Sie Cue auf dem DJ-Player ein.
Der DJ-Player pausiert die Wiedergabe am Cue-Punkt.
5 Stellen Sie den Crossfader ein.
Die Wiedergabe auf dem DJ-Player beginnt.
- Wenn Sie den Crossfader zurück in Ausgangsposition stellen, kehrt der Player sofort auf den bereits eingestellten Cue-Punkt zurück und pausiert die Wiedergabe (Back Cue).
Verwendung eines Mikrofons
1 Schließen Sie das Mikrofon an die Buchse [MIC] an.
2 Stellen Sie den [OFF, ON, TALK OVER]-Wahlschalter auf [ON] oder [TALK OVER].
— [ON]: Die Anzeige leuchtet.
— [TALK OVER]: Die Anzeige blinkt.
- Bei Einstellung auf [TALK OVER] wird der Sound anderer Kanäle als der des [MIC]-Kanals um 18 dB (Standard) gedämpft, wenn ein Sound von -10 dB oder mehr am Mikrofon anliegt.
- Die Audio-Sounddämpfung für den [TALK OVER]-Modus kann im Bildschirm [USER SETUP] geändert werden. Hinweise zum Ändern des Pegels finden Sie in der Bedienungsanleitung dieses Produkts.
- Der Talk-Over-Modus kann zwischen dem normalen Modus und dem erweiterten Modus umgeschaltet werden. Hinweise zum Ändern des Modus finden Sie in der Bedienungsanleitung dieses Produkts.
3 Drehen Sie den Regler [MIC LEVEL].
Stellen Sie den Pegel des Soundausgangs vom Kanal [MIC] ein.
- Achten Sie darauf, dass bei Drehen auf die ganz rechte Position ein sehr lauter Ton kommt.
4 Geben Sie Audiosignale zum Mikrofon ein.
Abstimmen der Tonqualität
Drehen Sie die Regler [EQ (HI, LOW)] des [MIC]-Kanals.
Die justierbaren Bereiche für die betreffenden Regler sind wie unten gezeigt.
• HI: -12 dB bis +12 dB (10 kHz)
- LOW: -12 dB bis + 12 dB (100 Hz)
Umschalten zwischen Mono- und Stereo-Audio
Dies schaltet die Tonausgabe von den Buchsen [MASTER1], [MASTER2], [BOOTH], [REC OUT], [PHONES], [DIGITAL MASTER OUT] und [USB] zwischen Mono und Stereo um.
- Zur Einstellung des von den Buchsen [USB] ausgegebenen Sounds wählen Sie [REC OUT] bei [Mixer Audio Output] im Einstellung-Dienstprogramm.
Schalten Sie den [MONO, STEREO]-Wahlschalter um.
— [MONO]: Gibt Mono-Audio aus.
— [STEREO]: Gibt Stereo-Audio aus.
Einstellen der L/R-Balance von Audio
Die Links/Rechts-Balance von den Buchsen [MASTER1], [MASTER2], [BOOTH], [REC OUT], [PHONES], [DIGITAL MASTER OUT] und [USB] ausgegebenen Tons kann eingestellt werden.
- Zur Einstellung des von den Buchsen [USB] ausgegebenen Sounds wählen Sie [REC OUT] bei [Mixer Audio Output] im Einstellung-Dienstprogramm.
1 Stellen Sie den [MONO, STEREO]-Wahlschalter auf [STEREO].
2 Drehen Sie den Regler [BALANCE].
Die Links/Rechts-Balance ändert sich entsprechend der Richtung, in der [BALANCE]-Regler gedreht wird und seiner Position.
- Durch Drehen auf ganz rechte Position wird nur der rechte Ton von Stereo-Audio ausgegeben. Durch Drehen auf ganz linke Position wird nur der linke Ton von Stereo-Audio ausgegeben.
Audio wird von der Buchse [BOOTH] ausgegeben
Drehen Sie den Regler [BOOTH MONITOR].
Stellen Sie den Pegel der Audiosignale ein, die an der Buchse [BOOTH] ausgegeben werden.
Über Markenzeichen und eingetragene Markenzeichen
- Pioneer ist ein eingetragenes Markenzeichen der PIONEER CORPORATION.
- Bei Microsoft, Windows und Windows Vista handelt es sich um eingetragene Marken bzw. Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
- Apple, Macintosh und Mac OS sind Warenzeichen der Apple Inc., die in den USA und anderen Ländern eingetragen sind.
- ASIO ist ein Markenzeichen von Steinberg Media Technologies GmbH.
- Die hier erwähnten Produkt- oder Firmennamen sind Markenzeichen der jeweiligen Eigentümer.
Technische Daten
Allgemeine
Stromanforderungen .....220 V bis 240 V Wechselspannung, 50 Hz/60 Hz
Leistungsaufnahme 32 W
Leistungsaufnahme (Standby) 0,45 W
Gewicht des Hauptgeräts....7,6 kg
Max. Abmessungen....320 mm (B) × 108 mm (H) × 376 mm (T)
Betriebstemperatur ....+5 °C bis +35 °C
Betriebsluftfeuchtigkeit......5 % bis 85 % (keine Kondensation)
Audio-Sektion
Abtastrate 96 kHz
MASTER D/A-Wandler....24 Bit
Andere A/D- und D/A-Wandler 24 Bit
Frequenzeigenschaften
CD/LINE 20 Hz bis 20 kHz
Signalrauschabstand (Nennausgang, A-WEIGHTED)
PHONO 92 dB
CD/LINE 106 dB
MIC 84 dB
Gesamtklirrfaktor (20 kHzBW)
CD/LINE — MASTER1....0,004 %
Standard-Eingangspegel / Eingangsimpedanz
PHONO....-52 dBu/47 kΩ
CD/LINE -12 dBu/47 kΩ
MIC -52 dBu/8.5 kΩ
RETURN....-12 dBu/49 kΩ
Standard-Ausgangspegel / Lastimpedanz / Ausgangsimpedanz
MASTER1....+6 dBu/10 kΩ/360 Ω oder niedriger
MASTER2....+2 dBu/10 kΩ/390 Ω oder niedriger
REC OUT ...... -8 dBu/10 kΩ/22 Ω oder niedriger
BOOTH....+2 dBu/10 kΩ/390 Ω oder niedriger
SEND ...... -12 dBu/10 kΩ/390 Ω oder niedriger
PHONES ....+8,5 dBu/32 kΩ/10 Ω oder niedriger
Nenn-Ausgangspegel / Lastimpedanz
MASTER1 +24 dBu/10 kΩ
MASTER2....+20 dBu/10 kΩ
Übersprechen
LINE 82 dB
Kanal-Equalizer-Eigenschaften
HI -26 dB bis +6 dB (13 kHz)
MID....-26 dB bis +6 dB (1 kHz)
LOW -26 dB bis +6 dB (70 Hz)
Mikrofon-Equalizer-Eigenschaften
HI -12 dB bis +12 dB (10 kHz)
LOW -12 dB bis +12 dB (100 Hz)
Eingangs- / Ausgangsbuchsen
PHONO Eingangsbuchse
Cinch-Buchse ....2 Sätze
CD/LINE Eingangsbuchse
Cinch-Buchsen ....4 Sätze
LINE Eingangsbuchse
Cinch-Buchse 2 Sätze
MIC Eingangsbuchse
XLR-Anschluss/Phone-Buchse (∅ 6,3 mm)....1 Satz
RETURN Eingangsbuchsen
Klinkenbuchse (∅ 6,3 mm) ....1 Satz
MASTER Ausgangsbuchse
XLR-Anschluss....1 Satz
Cinch-Buchsen....1 Satz
BOOTH Ausgangsbuchse
Cinch-Buchsen ....1 Satz
REC OUT Ausgangsbuchse
Cinch-Buchsen ....1 Satz
SEND Ausgangsbuchse
Klinkenbuchse (∅ 6,3 mm) ....1 Satz
DIGITAL MASTER OUT Koaxial-Ausgangsbuchse
Cinch-Buchsen ....1 Satz
PHONES Ausgangsbuchse
Stereo-Klinkenbuchse (∅ 6,3 mm) ....1 Satz
USB-Buchse
B-Typ....1 Satz
CONTROL-Buchse
Mini-Phone-Buchse (∅ 3,5 mm) ......2 Sätze
— Änderungen der technischen Daten und das Design dieses Geräts ohne vorherige Ankündigung bleiben vorbehalten.
— Verwenden Sie die [MASTER1]-Buchsen nur für symmetrische Ausgabe. Verbindung mit unsymmetrischer Eingabe (wie Cinch) mit einem XLR/Cinch-Wandlerkabel (oder Wandleradapter) kann die Klangqualität verringern und/oder Rauschen verursachen.
Für Verbindung mit unsymmetrischer Eingabe (wie Cinch) verwenden Sie die [MASTER2]-Buchsen.
• © 2013 PIONEER CORPORATION. Alle Rechte vorbehalten.
