MANUAL DE UTILIZADOR DDJ1000 PIONEER

Para obter informações sobre as FAQs e outras informações de apoio relativas a este produto, consulte o site indicado acima.

Manual de instruções (Guia de início rápido)

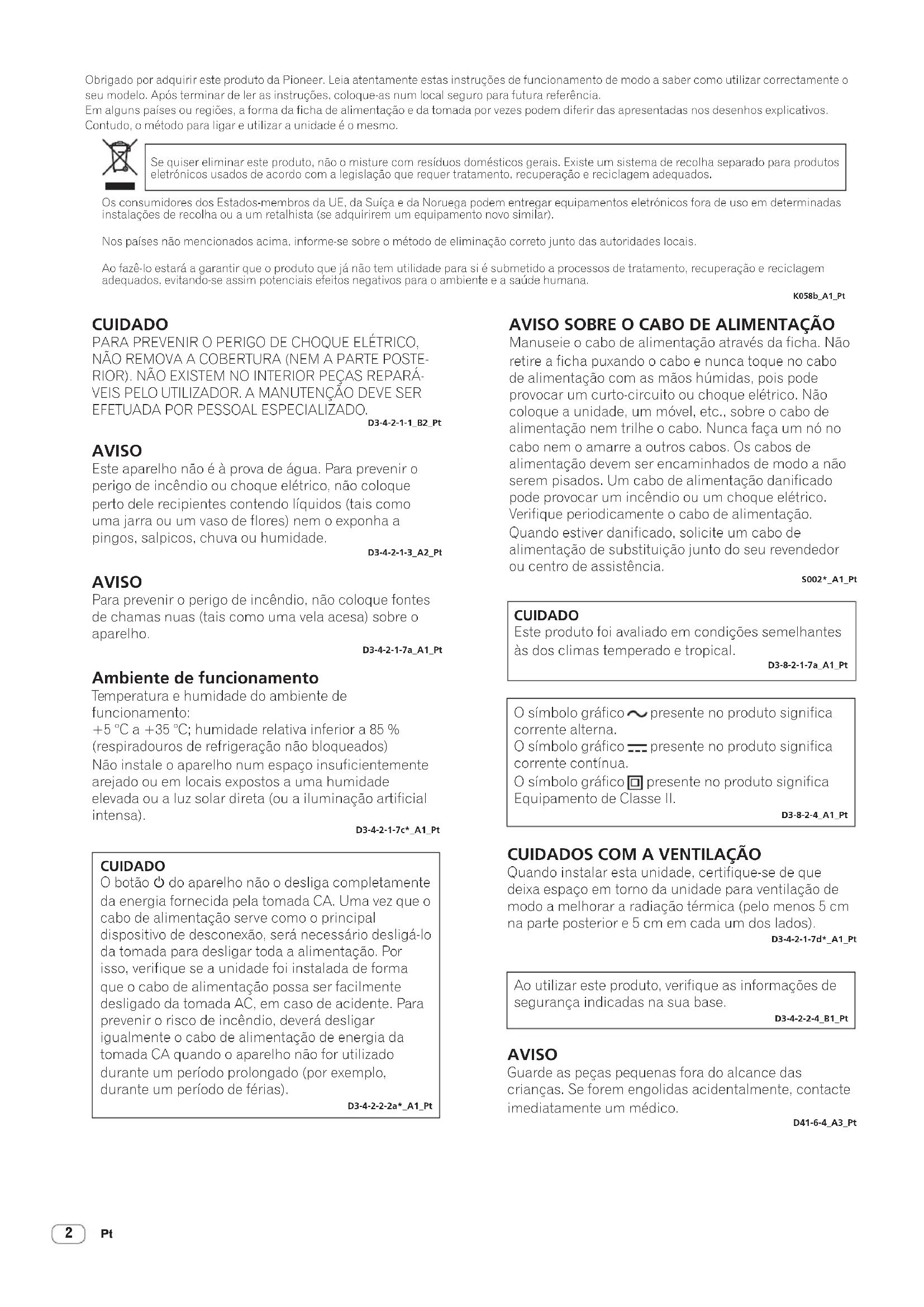

Obrigado por adquirir este produto da Pioneer. Leia atentamente estas instruções de funcionamento de modo a saber como utilizar correctamente o seu modelo. Após terminar de ler as instruções, coloque-as num local seguro para futura referência.

Em alguns países ou regiões, a forma da ficha de alimentação e da tomada por vezes podem diferir das apresentadas nos desenhos explicativos.

Contudo, o método para ligar e utilizar a unidade é o mesmo.

Se quiser eliminar este produto, não o misture com resíduos domésticos gerais. Existe um sistema de recolha separado para produtos eletrónicos usados de acordo com a legislação que requer tratamento, recuperação e reciclagem adequados.

Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos eletrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correto junto das autoridades locais.

Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana.

K058b_A1_Pt

CUIDADO

PARA PREVENIR O PERIGO DE CHOQUE ELÉTRICO, NÃO REMOVA A COBERTURA (NEM A PARTE POSTERIOR). NÃO EXISTEM NO INTERIOR PEÇAS REPARÁVEIS PELO UTILIZADOR. A MANUTENÇÃO DEVE SER EFETUADA POR PESSOAL ESPECIALIZADO.

D3-4-2-1-1_B2_Pt

AVISO

Este aparelho não é à prova de água. Para prevenir o perigo de incêndio ou choque elétrico, não coloque perto dele recipientes contendo líquidos (tais como uma jarra ou um vaso de flores) nem o exponha a pingos, salpicos, chuva ou humidade.

D3-4-2-1-3_A2_Pt

AVISO

Para prevenir o perigo de incêndio, não coloque fontes de chamas nuas (tais como uma vela acesa) sobre o aparelho.

D3-4-2-1-7a_A1_Pt

Ambiente de funcionamento

Temperatura e humidade do ambiente de funcionamento:

+5 °C a +35 °C; humidade relativa inferior a 85 % (respiradouros de refrigeração não bloqueados) Não instale o aparelho num espaço insuficientemente arejado ou em locais expostos a uma humidade elevada ou a luz solar direta (ou a iluminação artificial intensa).

D3-4-2-1-7c* A1 Pt

CUIDADO

O botão do aparelho não o desliga completamente da energia fornecida pela tomada CA. Uma vez que o cabo de alimentação serve como o principal dispositivo de desconexão, será necessário desligá-lo da tomada para desligar toda a alimentação. Por isso, verifique se a unidade foi instalada de forma que o cabo de alimentação possa ser facilmente desligado da tomada AC, em caso de acidente. Para prevenir o risco de incêndio, deverá desligar igualmente o cabo de alimentação de energia da tomada CA quando o aparelho não for utilizado durante um período prolongado (por exemplo, durante um período de férias).

D3-4-2-2-2a*_A1_Pt

AVISO SOBRE O CABO DE ALIMENTAÇÃO

Manuseie o cabo de alimentação através da ficha. Não retire a ficha puxando o cabo e nunca toque no cabo de alimentação com as mãos húmidas, pois pode provocar um curto-circuito ou choque elétrico. Não coloque a unidade, um móvel, etc., sobre o cabo de alimentação nem trilhe o cabo. Nunca faça um nó no cabo nem o amarre a outros cabos. Os cabos de alimentação devem ser encaminhados de modo a não serem pisados. Um cabo de alimentação danificado pode provocar um incêndio ou um choque elétrico. Verifique periodicamente o cabo de alimentação. Quando estiver danificado, solicite um cabo de alimentação de substituição junto do seu revendedor ou centro de assistência.

5002*_A1_Pt

CUIDADO

Este produto foi avaliado em condições semelhantes às dos climas temperado e tropical.

D3-8-2-1-7a_A1_Pt

O símbolo gráfico ∼ presente no produto significa corrente alterna.

O símbolo gráfico = presente no produto significa corrente contínua.

O símbolo gráfico □ presente no produto significa Equipamento de Classe II.

D3-8-2-4_A1_Pt

CUIDADOS COM A VENTILAÇÃO

Quando instalar esta unidade, certifique-se de que deixa espaço em torno da unidade para ventilação de modo a melhorar a radiação térmica (pelo menos 5 cm na parte posterior e 5 cm em cada um dos lados).

D3-4-2-1-7d*_A1_Pt

Ao utilizar este produto, verifique as informações de segurança indicadas na sua base.

D3-4-2-2-4_B1_Pt

AVISO

Guarde as peças pequenas fora do alcance das crianças. Se forem engolidas acidentalmente, contacte imediatamente um médico.

D41-6-4_A3_Pt

Antes de começar

Como ler este manual

• Obrigado por adquirir este produto da Pioneer DJ.
  Este manual descreve brevemente as ligações entre a unidade e o computador, e a saída de áudio. Para obter mais instruções sobre como utilizar este produto, consulte o respetivo Manual de instruções.
  Leia este manual e o Manual de instruções antes de utilizar o produto. Ambos incluem informações importantes que deve compreender para utilizar o produto corretamente.
• Neste manual, os nomes dos botões e dos terminais, os menus do produto e do computador, etc., são indicados entre parêntesis retos ([]) (por exemplo, botão [Ficheiro], [CUE], terminal de saída [PHONES]).
• Os ecrãs, o aspeto exterior e as especificações do software e hardware descritos neste guia baseiam-se num produto ainda na fase de desenvolvimento pelo que podem diferir das especificações finais.
• Dependendo do sistema operativo, das definições do browser web, etc., os procedimentos descritos neste guia podem ser diferentes das operações reais.

Caraterísticas

Esta unidade é um controlador de DJ tudo em um concebido especificamente para o rekordbox dj. As respetivas interfaces, que incluem vários controlos como o "BIG JOG", os "PERFORMANCE PADS" e o "4-CHANNEL MIXER", estão posicionadas com espaço suficiente para permitir atuações de DJ altamente personalizadas através do rekordbox dj. Além disso, os numerosos terminais de entrada e saída suportam uma grande variedade de estilos de DJ, e o seu design dá-lhe um aspeto de alta qualidade, adequado para uma grande variedade de cenários como discotecas e festas residenciais.

Acessórios

• Transformador de CA
• Cabo de alimentação
• Cabo USB ^1
• Manual de instruções (Guia de início rápido) (Este documento)
• Cartão da chave de licença do rekordbox dj
  1 Juntamente com esta unidade é fornecido um cabo USB.
  Para ligar duas unidades, providencie em separado um cabo que esteja em conformidade com a norma USB 2.0.

Cuidados

Não é possível emitir uma nova chave de licença. Tenha cuidado para não perdê-la.

Visualizar os manuais

Visualizar o Manual de instruções desta unidade

1 Inicie um browser web num computador e aceda ao site da Pioneer DJ indicado abaixo.
pioneerdj.com
2 Clique em [Assistência].
3 Clique em [Tutoriais, manuais e documentação].
4 Clique em [DDJ-1000] na categoria [CONTROLADOR].
5 Clique no idioma pretendido na lista do Manual de instruções.
Transfira o manual caso necessário.

Visualizar a introdução ao rekordbox

1 Inicie um web browser no computador e aceda ao site indicado em seguida.

rekordbox.com/manual

2 Clique no idioma pretendido da introdução ao rekordbox.

rekordbox

• rekordbox
  O rekordbox é um software de gestão de música para DJs que permite preparar faixas e efetuar atuações de DJ.
• rekordbox dj
  As funções de atuação de DJ do rekordbox denominam-se rekordbox dj. Introduza a chave de licença do cartão da chave de licença do rekordbox dj fornecido com este produto para utilizar o rekordbox dj.

Ambiente operativo

Sistemas operativos suportados	CPU e memória necessária
Mac: macOS High Sierra10.13/Sierra 10.12 (atualização mais recente),OS X 10.11/10.10 (atualização mais recente)	Processador Intel ^ Core ^TM i7, i5, i3Processador Intel ^ Core ^TM 2 Duo 2,0 GHz ou superior
	4 GB ou mais de RAM
Windows: Versão de32 bits ou de 64 bits doWindows 10, Windows8.1 ou Windows 7 (service pack mais recente)	Processador Intel ^ Core ^TM i7, i5, i3Processador Intel ^ Core ^TM 2 Duo 2,0 GHz ou superior
	4 GB ou mais de RAM

Outros

Porta USB	É necessária uma porta USB 2.0 para ligar o computador a esta unidade.
Resolução de exibição 1 280 x 768 ou superior
Ligação à Internet	É necessária uma ligação à Internet para registar uma conta de utilizador do rekordbox e transferir o software.

• Para obter as informações mais recentes sobre os requisitos de sistema, compatibilidade e sistemas operativos suportados do rekordbox, consulte o site indicado em seguida. rekordbox.com/system
• Não é garantido um funcionamento em todos os computadores, mesmo se todas as condições do ambiente de funcionamento mínimo necessário indicadas aqui forem cumpridas.
• Dependendo das definições de economia de energia e outras do computador, a CPU e o disco rígido podem não fornecer capacidades de processamento suficientes. Confirme se o computador satisfaz as condições necessárias para fornecer um desempenho elevado constante (por exemplo, ligação do computador a uma tomada elétrica que mantenha uma alimentação estável) especialmente quando utilizar o rekordbox num computador portátil.
• São necessários um contrato separado com um fornecedor de serviços de Internet e o pagamento das taxas de utilização para aceder à Internet.
• Utilize a versão/service pack mais recente do sistema operativo.

Preparar o rekordbox

Quando utilizar o rekordbox pela primeira vez ou se estiver a utilizar o rekordbox 4.x ou uma versão anterior, instale o software de acordo com o procedimento indicado em seguida.

Se já tiver instalado o rekordbox Ver. 5.x, atualize-o para a versão mais recente a partir do Gestor de actualização do rekordbox. Neste caso, não é necessário efetuar o procedimento de instalação indicado a seguir. Para obter detalhes sobre o procedimento de atualização, aceda ao site indicado em seguida e consulte a "Introdução ao rekordbox". rekordbox.com/manual

Instalar o rekordbox

1 Inicie um web browser no computador e transfira o rekordbox a partir do site indicado em seguida.
rekordbox.com/download
Quando estiver a transferir uma versão do Windows, selecione a versão de 32 bits ou de 64 bits em conformidade com o seu computador.
2 Clique duas vezes no ficheiro transferido para o descomprimir.
3 Clique duas vezes no ficheiro descomprimido para executar o programa de instalação.
4 Leia com atenção o Acordo de Licença do Utilizador Final do Software e, se concordar com os termos respetivos, prossiga com a instalação seguindo as instruções apresentadas no ecrã.

- Se não concordar com o acordo de licença, cancele a instalação.

5 Quando o ecrã de conclusão da instalação aparecer, feche o programa de instalação seguindo as instruções apresentadas no ecrã.

A instalação está concluída.

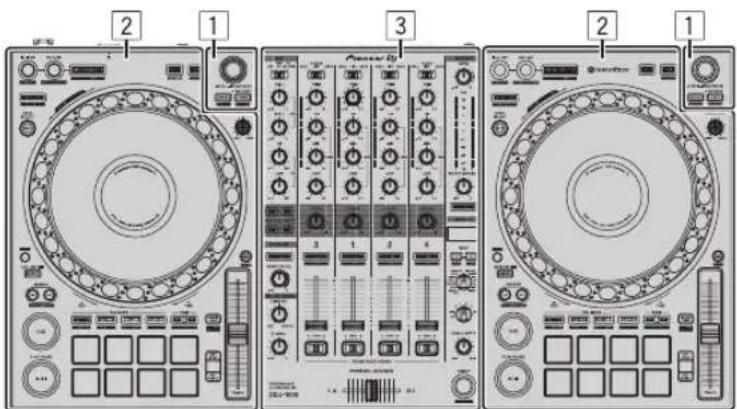

Nome das peças

Para obter mais informações sobre os botões e controlos, consulte Nomes de peças e funções no Manual de instruções.

3 Secção do misturador

Secção do browser

1 2 3

1 Seletor rotativo

2 Botão BACK

3 Botão VIEW

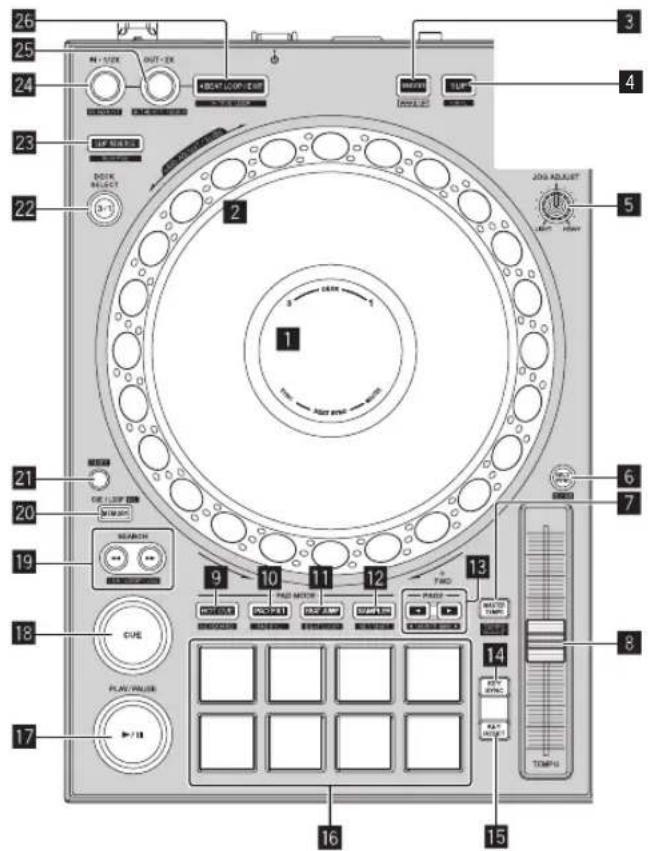

Secções dos decks

As secções dos decks são utilizadas para controlar os quatro decks. Os botões e controles para utilizar os decks 1 e 3 encontram-se no lado esquerdo do controlador e os botões e controles para utilizar os decks 2 e 4 encontram-se no lado direito do controlador.

1 Secção de exibição do jog dial

2 Jog dial

3 Botão QUANTIZE

4 Botão SLIP

5 Controlo JOG FEELING ADJUST

6 Botão BEAT SYNC

7 Botão MASTER TEMPO

8 Cursor TEMPO

9 Botão do modo HOT CUE

10 Botão de modo PAD FX1

11 Botão de modo BEAT JUMP

12 Botão do modo SAMPLER

13 Botão PAGE ◀, ►

14 Botão KEY SYNC

15 Botão KEY RESET

16 Painel tátil de atuações

17 Botão PLAY/PAUSE ▶/II

18 Botão CUE

19 Botões SEARCH ◀◀, ►▶

20 Botão MEMORY

21 Botão SHIFT

22 Botão seletor DECK

23 Botão SLIP REVERSE

25 Botão LOOP OUT, LOOP 2X

26 Botão 4 BEAT LOOP/EXIT

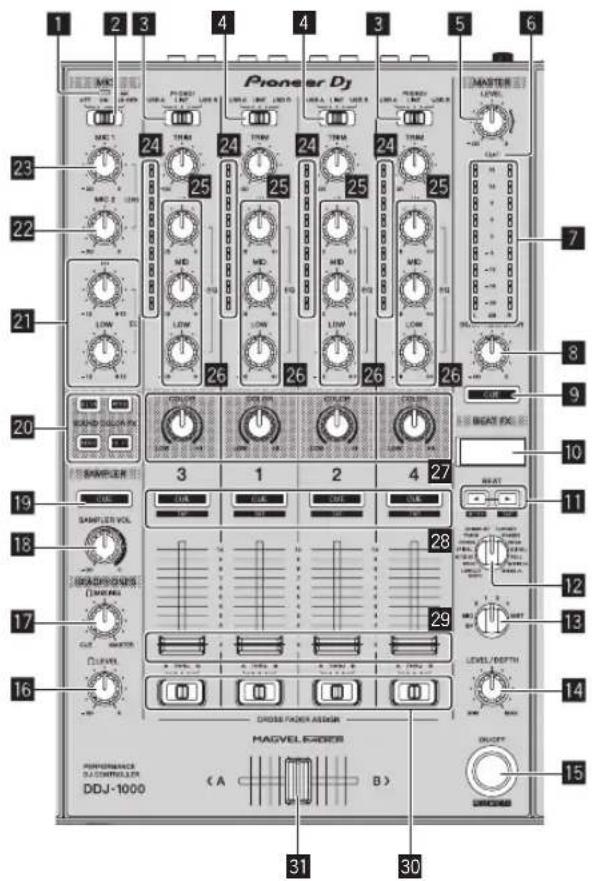

Secção do misturador

1 2 3 4 4 3 5 6 Pioneer DJ MASTER LEVEL 23 24 25 24 25 24 25 24 25 7 22 21 LOW LOW LOW LOW LOW LOW 26 26 26 26 8 20 SAND REDON FX BEAT FX 19 3 1 2 4 27 BEAT 11 18 28 12 17 29 13 16 LEVEL DEPTH DROSS FLOOR ASIGN MAGVEL ORDER POWERBASCE D/CONTROLLER DDJ-1000 (A B) CROCCOM 31 30

1 Indicador do microfone
2 Interruptor seletor OFF, ON, TALK OVER
3 Interruptor seletor USB A, PHONO/LINE, USB B
4 Interruptor seletor USB A, LINE, USB B
5 Controlo MASTER LEVEL
6 Indicador CLIP
7 Indicador do nível principal
8 Controlo BOOTH MONITOR LEVEL
9 Botão MASTER CUE
10 Exibição da secção de efeitos
11 Botões BEAT ◀, ▶
12 Controlo BEAT FX SELECT
13 Controlo BEAT FX CH SELECT
14 Controlo BEAT FX LEVEL/DEPTH
15 Botão BEAT FX ON/OFF
16 Controlo HEADPHONES LEVEL
17 Controlo HEADPHONES MIXING
18 Controlo SAMPLER VOL
19 Botão SAMPLER CUE
20 Botões SOUND COLOR FX SELECT
21 Controlos MIC EQ (HI, LOW)
22 Controlo MIC2 LEVEL

23 Controlo MIC1 LEVEL
24 Indicador do nível dos canais
25 Controlo TRIM
26 Controlo EQ (HI, MID, LOW)
27 Controlo COLOR
28 Botão CUE dos auscultadores
29 Fader dos canais
30 Interruptor seletor de atribuição do crossfader
31 Crossfader

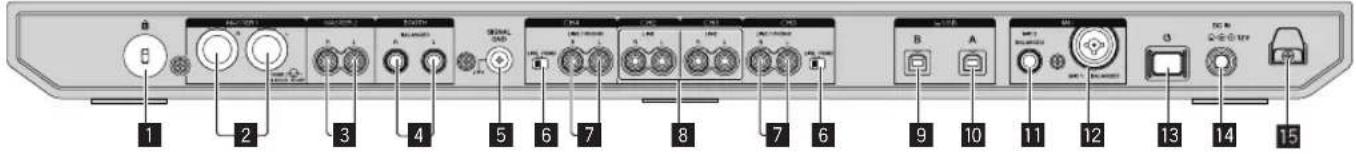

Painel posterior

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 Ranhura de segurança Kensington
2 Terminal de saída MASTER 1
3 Terminal de saída MASTER 2
4 Terminais de saída BOOTH
5 Terminal SIGNAL GND
6 Interruptor LINE/PHONO
7 Terminais de entrada LINE/PHONO
8 Terminais de entrada LINE

9 Terminais USB (USB B)
10 Terminais USB (USB A)
11 Terminais de entrada MIC2
12 Terminais de entrada MIC1
13 Interruptor

Alterna a alimentação desta unidade entre ligada e em espera.

14 Terminal DC IN
15 Gancho do cabo DC

Painel frontal

• Uma vez concluídas todas as ligações, ligue o cabo de alimentação a uma tomada de corrente.
  Antes de ligar componentes ou alterar as ligações, desligue a unidade e retire a ficha do cabo de alimentação da tomada de corrente.
  Consulte o manual de instruções dos componentes que vai ligar.
• Certifique-se de que utiliza o cabo de alimentação e o transformador de CA fornecidos.
• Certifique-se de que utiliza o cabo USB fornecido com este produto ou um que esteja em conformidade com as normas USB 2.0.
• Não utilize um hub USB.

Exemplo de ligações

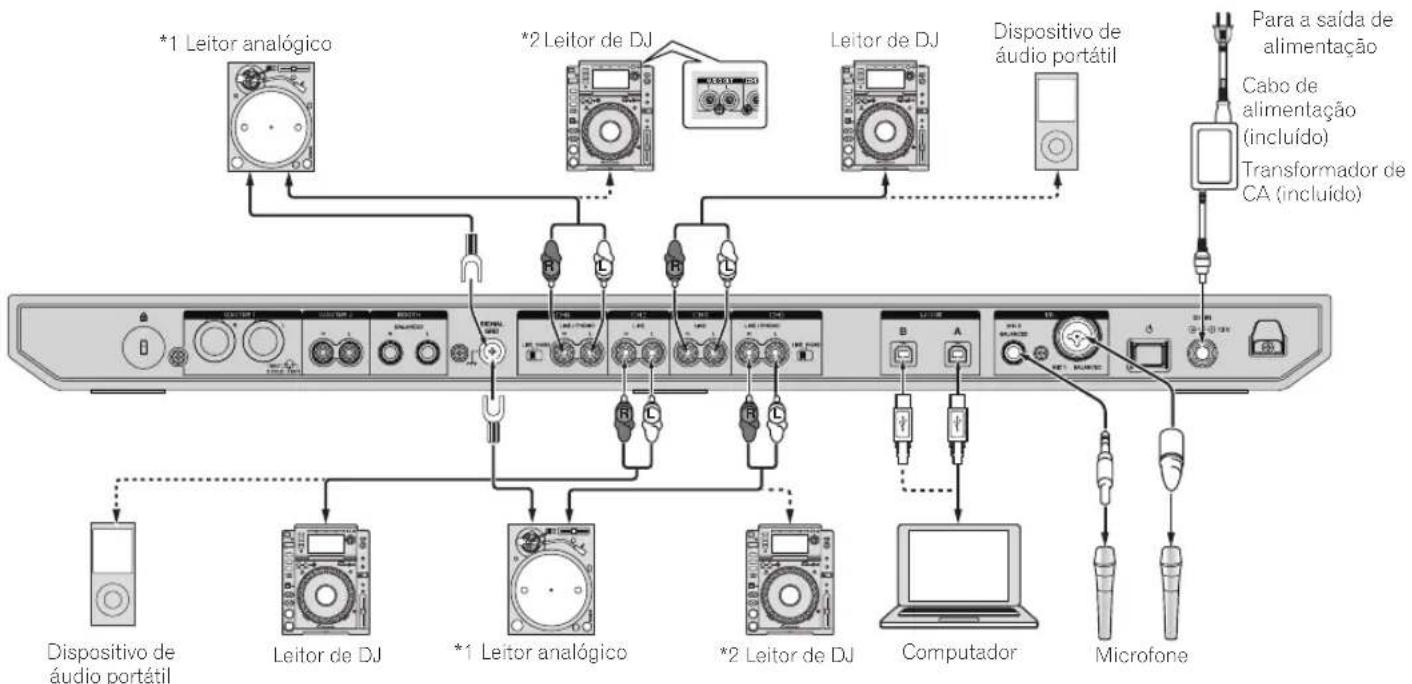

Ligar terminais de entrada

Painel posterior

• *1 Quando ligar um leitor analógico, mude o interruptor [LINE/PHONO] situado junto aos terminais para [PHONO].
*2 Quando ligar um leitor de DJ, mude o interruptor [LINE/PHONO] situado junto aos terminais para [LINE].

Componente, amplificador, altifalante amplificado, etc. Amplificador alimentado, altifalantes alimentados, etc. Amplificador alimentado (para monitor da cabine), altifalantes alimentados, etc.

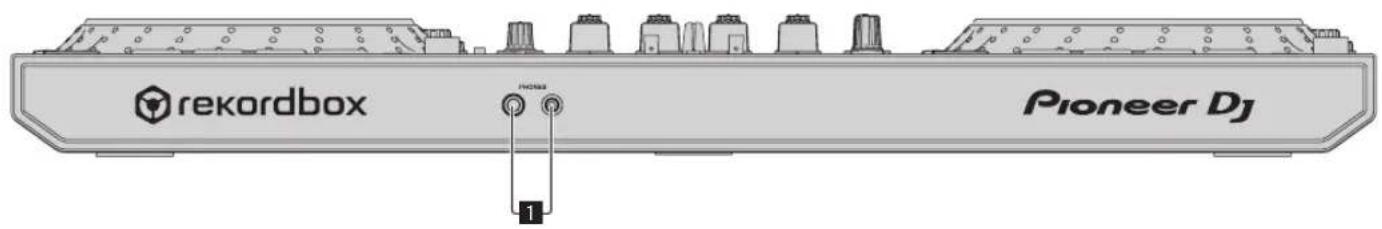

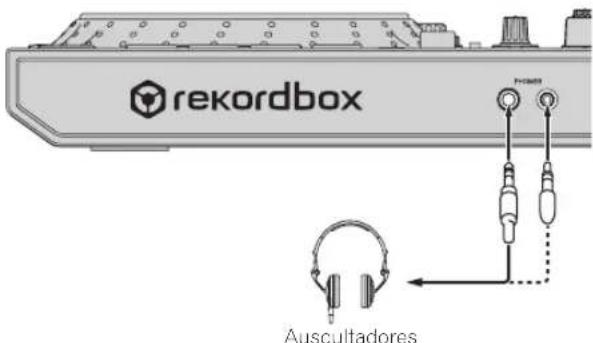

Painel frontal

rekordbox Auscultadores

1 Certifique-se de que utiliza os terminais de saída [MASTER 1] para uma saída balanceada. Uma ligação a uma entrada não balanceada (tal como RCA) com um cabo conversor XLR para RCA (ou adaptador conversor), etc., pode diminuir a qualidade do som ou provocar ruído.
Para ligação a uma entrada não balanceada (tal como RCA), utilize os terminais de saída [MASTER 2].

2 Tenha cuidado para não inserir acidentalmente a ficha do cabo de alimentação de outra unidade num dos terminais de saída [MASTER 1].

Não ligue terminais que possam fornecer alimentação fantasma (phantom) aos terminais de saída [MASTER 1].

3 Certifique-se de que utiliza os terminais de saída [BOOTH] para uma saída balanceada. Uma ligação a uma entrada não balanceada (tal como um terminal RCA ou TS) com um cabo conversor TRS para RCA (ou adaptador conversor), um cabo TS, etc., pode diminuir a qualidade do som ou provocar ruído.

Ligações

Para obter mais informações sobre como utilizar este produto com o rekordbox dj, consulte o respetivo Manual de instruções disponível no site da Pioneer DJ.

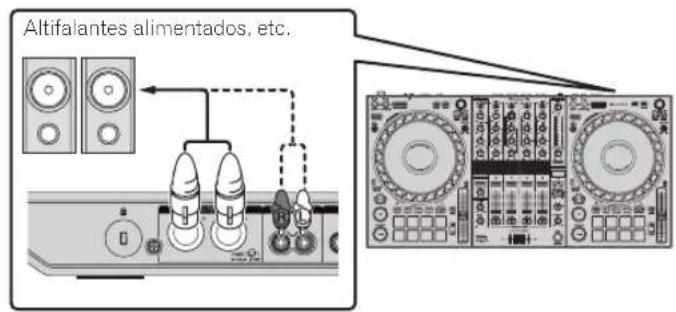

2 Ligue dispositivos como, por exemplo, altifalantes amplificados, um amplificador de potência e componentes aos terminais de saída [MASTER 1] ou [MASTER 2].

Altifalantes alimentados, etc.

• Para emitir o som a partir dos terminais de saída [BOOTH], ligue dispositivos como, por exemplo, altifalantes aos terminais de saída [BOOTH].

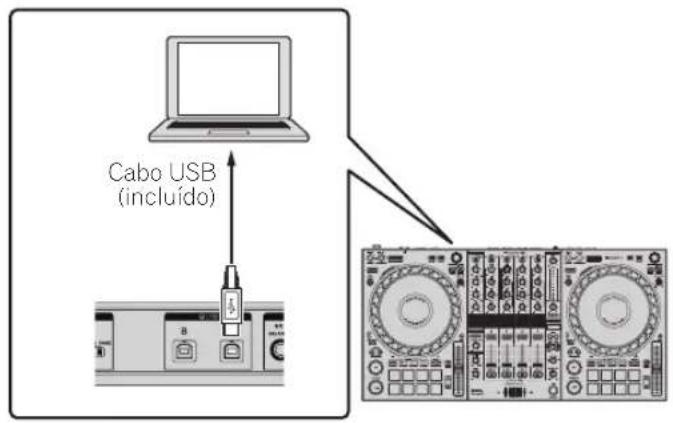

3 Ligue esta unidade ao computador utilizando um cabo USB.

Para a saída de alimentação Cabo de alimentação (incluído) Transformador de CA (incluído)

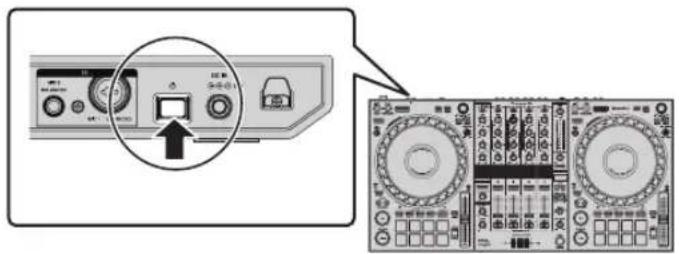

6 Prima o interruptor [☐] no painel posterior da unidade para ligar a unidade.

Ligue a alimentação desta unidade.
- Para o Windows
É possível que apareça [A instalar software de controlador de dispositivo] quando a unidade for ligada ao computador pela primeira vez ou quando for ligada a uma porta USB diferente no computador. Aguarde um pouco até aparecer [O dispositivo está pronto a ser utilizado].
- Se ligar um microfone, um leitor de DJ ou outro dispositivo externo aos terminais de entrada, ligue a alimentação do dispositivo ligado.

7 Ligue a alimentação dos dispositivos ligados aos terminais de saída (altifalantes alimentados, amplificador alimentado, componentes, etc.).

Iniciar o sistema

Iniciar o rekordbox

Na primeira inicialização, é necessário efetuar o registo de conta e a ativação do rekordbox dj. Para obter detalhes sobre cada procedimento, aceda ao site indicado em seguida e consulte a "Introdução ao rekordbox".

rekordbox.com/manual

Para Mac

Abra a pasta [Aplicação] no Localizador, e depois clique duas vezes no ícone [rekordbox].

Para o Windows 10

No menu [Iniciar], clique em [Pioneer] > ícone do [rekordbox].

Para o Windows 8.1

Clique no ícone do [rekordbox] em [vista Aplicações].

Para o Windows 7

Clique no menu [Iniciar] > [Todos os Programas] > [Pioneer] > [rekordbox X.X.X] > ícone do [rekordbox], por ordem.

Verificar as definições de áudio

Verifique se as definições de Audio do menu [Preferências] do rekordbox estão definidas conforme indicado em seguida.

Para Mac

[Canais de Saída]:

[Master Output]: [DDJ-1000: MASTER]

- Se a definição PC MASTER OUT estiver ativada, também é apresentada a informação do “+ Nome do dispositivo de áudio do computador” a seguir a [MASTER] da opção [Master Output] nas definições de Áudio.

Adicionar ficheiros de música à [Colecção]

No ecrã [Colecção], é apresentada uma lista dos ficheiros de faixas geridos pelo rekordbox.

Registe os ficheiros de faixas no computador como a coleção de música do rekordbox e analise esses ficheiros para que as faixas possam ser utilizadas com o rekordbox.

1 Clique em [Colecção] na vista de árvore.

É exibida uma lista das faixas registadas na [Colecção].

2 Abra o Localizador ou o Explorador do Windows e arraste e largue os ficheiros de faixas ou as pastas com ficheiros de faixas na lista de faixas.

Os ficheiros de faixas são adicionados à [Colecção] e a análise da forma de onda dos ficheiros de faixas inicia-se. Aguarde até que a análise de todos os ficheiros de faixas termine.

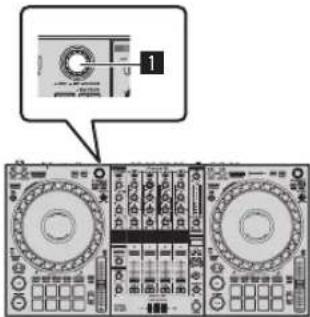

Carregar faixas para um deck

A seguir é descrito o procedimento para carregar faixas para o deck 1 (lado esquerdo) como exemplo.

- Rode o seletor rotativo do deck 1 (lado esquerdo) para selecionar uma faixa na [Colecção] e, em seguida, prima o seletor rotativo.

A faixa é carregada para o deck 1.

Reproduzir um ficheiro de música

Descreve-se abaixo o procedimento para emitir o som do deck 1 (lado esquerdo), como exemplo.

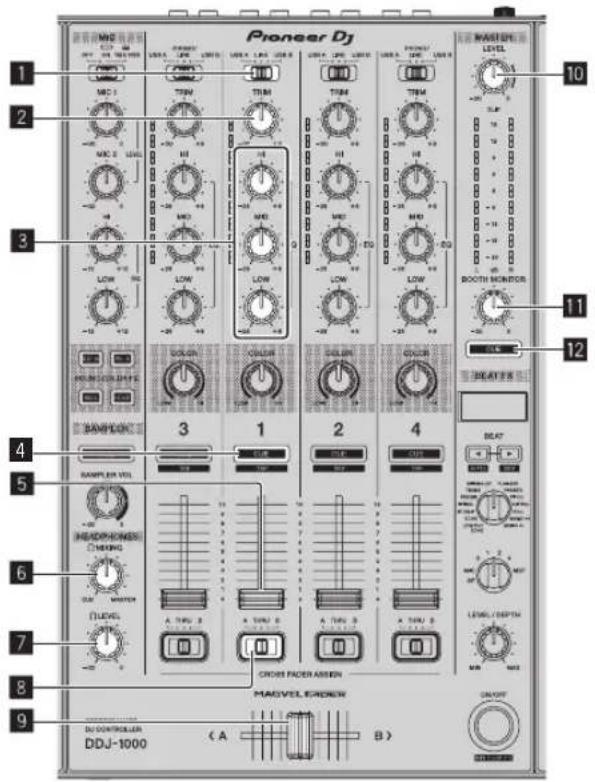

Pioneer DJ 1 2 3 4 5 6 7 8 9 DAJ-1000 DAJ-1000 DAJ-1000 DAJ-1000 DAJ-1000 DAJ-1000 DAJ-1000 DAJ-1000 DAJ-1000 DAJ-1000 DAJ-1000 DAJ-1000 DAJ-1000 DAJ 1 2 4 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 1 DAJ 2 2 4 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 2 DAJ 3 3 4 5 6 7 8 9

1 Interruptor seletor USB A, LINE, USB B
2 Controlo TRIM
3 Controlo EQ (HI, MID, LOW)
4 Botão CUE dos auscultadores
5 Fader dos canais
6 Controlo HEADPHONES MIXING
7 Controlo HEADPHONES LEVEL
8 Interruptor seletor de atribuição do crossfader
9 Crossfader
10 Controlo MASTER LEVEL
11 Controlo BOOTH MONITOR LEVEL
12 Botão MASTER CUE

1 Efetue a definição seguinte conforme especificado.

Peça Operação
Interruptor seletor USB A, LINE, USB B	USB A
Controlo TRIM	Rodar no sentido dos ponteiros do relógio até parar.
Controlo EQ (HI, MID, LOW)	Posição central
Controlo COLOR Posição central
Fader dos canais Deslocar para a frente.
Controlo MASTER LEVEL	Rodar no sentido dos ponteiros do relógio até parar.
Crossfader Posição central
Interruptor seletor de atribuição do crossfader	Posição [THRU]

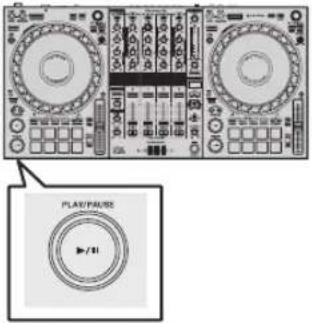

2 Prima o botão [PLAY/PAUSE ▶/II] para reproduzir a faixa.

PLAY/PAUSE +/1

3 Rode o controlo [TRIM].

Ajuste o controlo [TRIM] para confirmar que o indicador do nível dos canais se acende a cor de laranja no volume mais alto.

4 Desloque o fader dos canais para a frente.

5 Rode o controlo [MASTER LEVEL] para ajustar o nível de áudio dos altifalantes.

Ajuste o nível do som de saída dos terminais de saída [MASTER 1] e [MASTER 2] para o nível adequado.

- Para emitir som a partir das colunas do computador, ajuste o volume das colunas do computador e não do controlo [MASTER LEVEL].

Monitorizar som com auscultadores

Efetue a definição seguinte conforme especificado.

Peça Operação
Controlo HEADPHONES MIXING Posição central
Controlo HEADPHONES LEVEL	Rodar no sentido dos ponteiros do relógio até parar.

1 Prima o botão [CUE] dos auscultadores do canal 1.

2 Rode o controlo [HEADPHONES LEVEL].

Ajuste a saída do nível de som dos auscultadores para um nível apropriado.

Nota

Esta unidade e o rekordbox dj incluem diversas funções que permitem atuações de DJ altamente personalizadas. Para obter detalhes sobre cada função, aceda ao site indicado em seguida e consulte o "rekordbox Manual".

rekordbox.com/manual

Desligar o sistema

1 Feche o rekordbox.
2 Prima o interruptor [☐] no painel posterior desta unidade para a colocar em modo de espera.
3 Desligue o cabo USB do computador.

Informações adicionais

Alterar as configurações

- Para obter instruções detalhadas sobre como alterar as definições desta unidade, consulte Alterar as configurações no Manual de instruções.

Resolução de problemas

- Caso ache que existe algum problema com esta unidade, consulte os pontos da secção “Resolução de problemas” nas instruções de funcionamento desta unidade e aceda ao site de suporte da Pioneer DJ para consultar também as [FAQ]. pioneerdj.com/support/

Alguns problemas são provocados pelos componentes ligados. Se não for possível resolver o problema depois de verificar os componentes ligados, contacte o centro de assistência ou o fornecedor para reparação.

- Esta unidade pode não funcionar corretamente devido a eletricidade estática ou outras influências externas. Nesses casos, desligue o cabo de alimentação, aguarde cerca de um minuto e volte a ligar o cabo de alimentação para repor o funcionamento normal.

Marcas comerciais e marcas comerciais registadas

• Pioneer DJ é uma marca comercial da PIONEER CORPORATION e é utilizada sob licença, rekordbox e KUVO são marcas comerciais ou marcas comerciais registadas da Pioneer DJ Corporation.
• rekordbox é uma marca comercial ou uma marca comercial registada da Pioneer DJ Corporation.
• Windows é uma marca comercial registada da Microsoft Corporation nos Estados Unidos da América e noutros países.
• Mac, macOS, OS X e Finder são marcas comerciais da Apple Inc., registadas nos E.U.A. e noutros países.
• Intel e Intel Core são marcas comerciais da Intel Corporation nos E.U.A. e/ou noutros países.

Os nomes de empresas e produtos aqui mencionados são marcas comerciais ou marcas comerciais registadas dos seus respetivos proprietários.

Cuidados a ter relativamente aos direitos de autor

O rekordbox restringe a reprodução e duplicação de conteúdos de música protegidos por direitos de autor.

• Quando existirem dados codificados, etc., para proteger os direitos de autor integrados nos conteúdos de música, pode não ser possível utilizar o programa normalmente.
• Quando o rekordbox deteta que nos conteúdos de música estão integrados dados codificados, etc., para proteger os direitos de autor, o processamento (reprodução, leitura, etc.) pode ser interrompido.

As gravações que fizer são para fruição pessoal e de acordo com as leis de direitos de autor não podem ser utilizadas sem o consentimento do detentor dos direitos de autor.

- A música gravada a partir de CDs, etc., poderá estar protegida por leis de direitos de autor de países individuais, assim como por acordos internacionais. É da inteira responsabilidade da pessoa que gravou a música garantir que é utilizada legalmente.

- Ao manusear músicas transferidas a partir da Internet, etc., é da inteira responsabilidade da pessoa que transferiu a música garantir que é utilizada de acordo com o contrato celebrado com o site a partir do qual fez as transferências.

Especificações

Transformador de CA

Saída nominal ....CC 12 V, 3 A

Consumo de energia (em espera)....0,4 W

Geral – Unidade principal

Consumo de energia.... CC 12 V, 2 000 mA

Peso da unidade principal....6,0 kg

Dimensões máximas externas.....708 mm (largura) x 73,4 mm (altura) x 361,4 mm (profundidade)

Temperatura operacional tolerada ....+5 °C a +35 °C

Humidade operacional tolerada ....5 % a 85 % (sem condensação)

Secção de áudio

Taxa de amostragem....44,1 kHz

Conversor D/A....32-bit

Conversor A/D 24-bit

Característica de frequência

USB, LINE, MIC1, MIC2.... 20 Hz a 20 kHz

Relação sinal/ruído (saída nominal, A-WEIGHTED)

USB 112 dB

LINE 96 dB

PHONO 85 dB

MIC1 80 dB

MIC2 80 dB

Distorção total de harmónicas (20 Hz — 20 kHzBW)

USB 0,002%

LINE 0,005%

Nível de entrada/impedância de entrada padrão

LINE -12 dBu/47 kΩ

PHONO -52 dBu/47 kΩ

MIC1 -57 dBu/3,3 kΩ

MIC2 -57 dBu/3.3 kΩ

Nível de saída/impedância de carga/impedância de saída padrão

MASTER 1....+6 dBu/10 kΩ/330 Ω ou menos

MASTER 2....+2 dBu/10 kΩ/680 Ω ou menos

BOOTH....+6 dBu/10 kΩ/330 Ω ou menos

PHONES ....+8 dBu/32 Ω/10 Ω ou menos

Nível de saída/impedância de carga nominal

MASTER 1....25 dBu/10 kΩ

MASTER 2....21 dBu/10 kΩ

BOOTH 25 dBu/10 kΩ

Interferência

LINE 82 dB

Característica do equalizador de canais

HI -26 dB a +6 dB (20 kHz)

Característica do equalizador do microfone

— As especificações e design deste produto estão sujeitos a alterações sem aviso prévio.

• © 2017 Pioneer DJ Corporation. Todos os direitos reservados.
