GEBRUIKSAANWIJZING C31TRAVELDOCKPD i-TEC

Wij vragen u friendelijk om de volledige handleiding zorgvuldig door te lezen. Een gedetailleerde handleiding van dit product is beschikbaar op once website www.i-tec.cz/onder het tabblad "Handleidingen en drivers". Mochten er zich problemen voordoen(Int)kunt u contact opnemen met ons supportcenter via [e-mail].

1. Geintegreerde kabel met USB-C-connector
2. VGA-poort
3. HDMI-poort
4. Ethernet GLAN RJ-45-poort
5. USB 3.0-poort
6. USB-C Power Delivery / Data Port
7. USB 3.0-poort

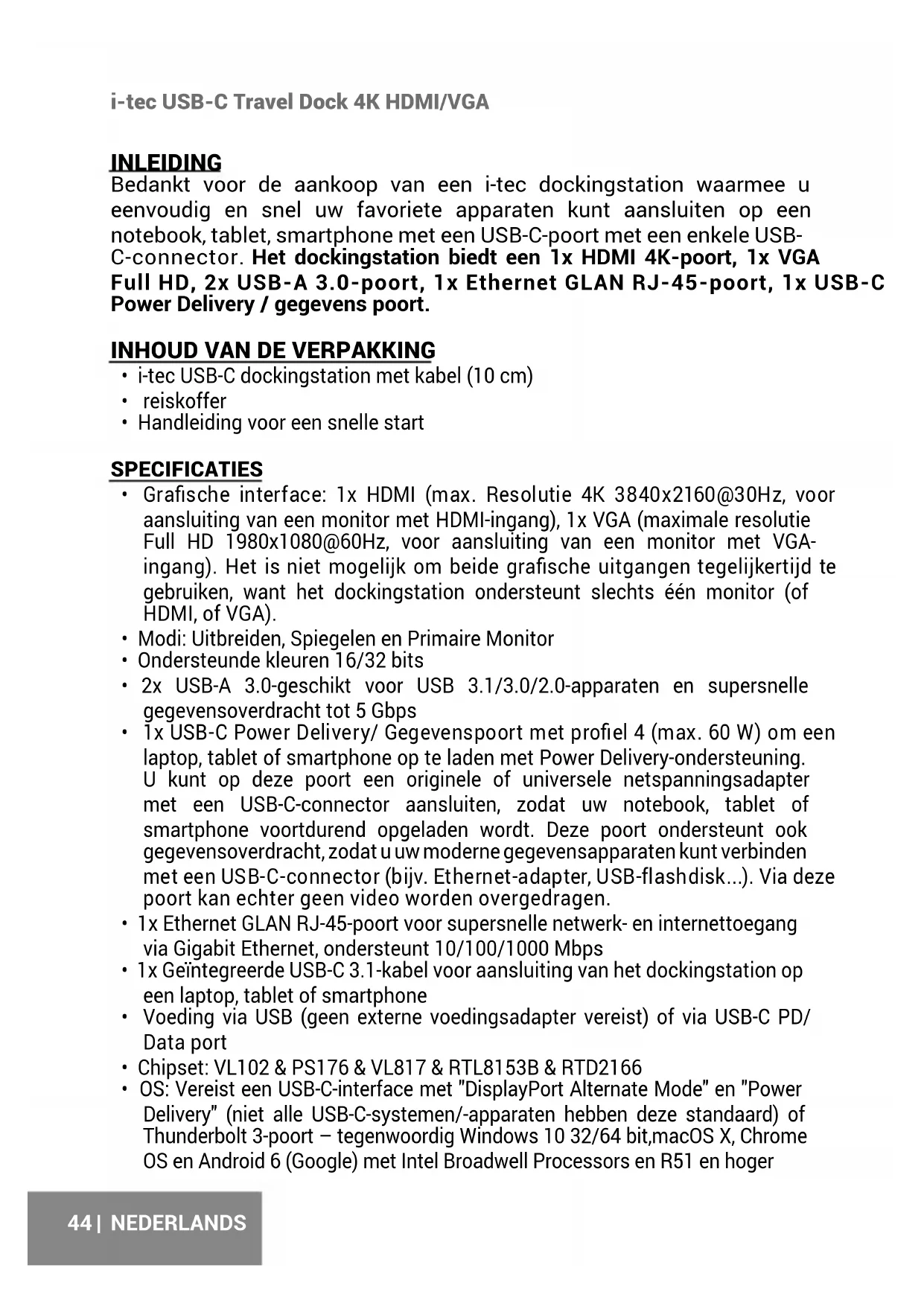

INTRODUCTION

Bedankt voor de aankoop van een i-tec dockingstation waarmee u eenvoudig en snel uw favoriete apparatenkest aansluiten op een notebook, tablet, smartphone met een USB-C-poort met een enkele USB-C-connector. Het dockingstation biedt een 1x HDMI 4K-poort, 1x VGA Full HD, 2x USB-A 3.0-poort, 1x Ethernet GLAN RJ-45-poort, 1x USB-C Power Delivery / gegevens poort.

INHOUD VAN DE VERPAKKING

• i-tec USB-C dockingstation met kabel (10 cm)
• reiskoffer
• Handleiding voor een snelle start

SPECIFICATIONS

• Grafische interface: 1x HDMI (max. Resolutie 4K 3840x2160@30Hz, voor aansluiting van een monitor met HDMI-ingang), 1x VGA (maximale resolutie Full HD 1980x1080@60Hz, voor aansluiting van een monitor met VGA-ingang). Het is Niet möglich om beiden grafische uitgangen tegelijkertijd te gebruiken, want het dockingstation ondersteunt slechts een monitor (of HDMI, of VGA).
• Modi: Uitbreiden, Spiegelen en Primaire Monitor
• Ondersteunde kleuren 16/32 bits
• 2x USB-A 3.0-geschikt voor USB 3.1/3.0/2.0-apparaten en supersnelle gegevensoverdracht tot 5 Gbps
• 1x USB-C Power Delivery/ Gegevenspoort met profiel 4 (max. 60 W) om een laptop, tablet of smartphone op te laden met Power Delivery-ondersteuning. U=knt op deze poort een originele of universele netspanningsadapter met een USB-C-connector aansluiten, zodat uw notebook, tablet of smartphone voortdurend opgeladen worden. Deze poort ondersteunt ook gegevensoverdracht, zodat u uw moderne gegevensapparaten kurz verbinden met een USB-C-connector (bijv. Ethernet-adapter, USB-flashdisk...). Via deze poort kan darüber geen video worden overgedragen.
• 1x Ethernet GLAN RJ-45-poort voor supersnelle network- en internettoegang via Gigabit Ethernet, ondersteunt 10/100/1000 Mbps
• 1x Geintegreerde USB-C 3.1-kabel voor aansluiting van het dockingstation op een laptop, tablet of smartphone
• Voeding via USB (geen externe voedingsadapter vereist) of via USB-C PD/ Data port
• Chipset: VL102 & PS176 & VL817 & RTL8153B & RTD2166

• OS: Vereist een USB-C-interface met "DisplayPort Alternate Mode" en "Power Delivery" (niet alle USB-C-systemen/-apparaten hebben deutsche standard) of Thunderbolt 3-poort - tegenwoordig Windows 10 32/64 bit, macOS X, Chrome OS en Android 6 (Google) met Intel Broadwell Processors en R51 en hoger

• Afmetingen van het product: 130 × 43 × 15 ~mm
  Gewicht van het product: 87

SYSTEMVEREISTEN

Hardwarevereisten: een notebook, tablet, smartphone met Windows, Mac of Google met een gratis USB-C-poort met ondersteuning voor "DisplayPort Alternate Mode", "Power Delivery" (niet alle USB-C apparaten/systemen haben keine standard) of Thunderbolt 3-poort

Besturingsystem: Windows 10 32/64bit, macOS X, Google (Chrome OS en Android 6 en hoger) met de新模式 updates

DRIVERS INSTALLEREN

Windows 10 32/64bit: Na aansluiting worden de stuurprogramma's van het dockingstation automatisch vanuit het system geinstalleerd. Zorg ervoor dat u vóró de installmentie besc stuurprogramma's voor uw apparaat en dat de geinstalleerde BIO uw system is bijgewerkt.

macOS X: De installatione van stuurprogramma's in macOS X verloopt automatisch. Zorg ervoor dat u voor de installmentie be十几年ste stuurprogramma's voor uw apparaat en dat de geinstalleerde BIOS op uw systeme is bijgewerkt.

SLUIT DE HDMI-MONITOR AAN

Het dockingstation is uitgerust met HDMI 4K-poort om een exter mon- nitor of projector aan te sluiten met een HDMI-interface. U kunt moderne plasma- of LCD-monitoren, televisies en projectors als weergaveappara- ten gebruiken. De grafische chip, het "hart" van de adapter, ondersteunt tot 4K resoluties van 3840x2160@30Hz. Gebruik een hoogwaardige HDMI-kabel om de monitor aan te sluiten op het basisstation (we raden HDMI-versie 1.4ba hoger aan). Tijdens de installmente van een optionele monitor kan het scherm van uw notebook, Mac, tablet of pc gaan knipperen. Dat is de standardisituatie.

EEN VGA-MONITOR AANSLUITEN

Het dockingstation is uitgerust met een 1x VGA Full HD-poort om een externe monitor of projector aan te sluiten via een VGA-interface. Als weergaveapparaten kut u plasma- of LCD-monitoren en televisies gebruiken. Gebruik een VGA-kabel om een monitor op het dockingstation aan te sluiten. Tijdens de installmentie van een optionele monitor kan het scherm van uw apparaat knipperen. Dat is de standardtoestand.

Het is nicht möglichk om beiden grafische uitgangen tegelijkkertijd te gebruiken, want het dockingstation ondersteunt slechts een monitor (of HDMI, of VGA).

VERBINDING MET HET LAN-NETWORK

De GLAN RJ-45-poort die u gebrukt om verbinding te make met een Ethernet-network met een router/switch en internet, ondersteunt 10/100/1000 Mbps.

AANSLUITING VAN USB-APPARATUUR

De USB-A 3.0-poorten können worden gebruikt om een toetsbord, juices, externe schijf, printer en andere randapparatuur aan te sluiten, of u kunt ze gebruiken om een HUB aan te sluiten om extra gratis USB-poorten te krijgen.

OPLADEN

Het dockingstation ondersteunt het opladen van aangesloten USB mobiele apparaten zoals smartphones, e-book readers, mediaspelers, navigatieapparatuur en tablets. U hoeft de op te laden apparaten alleen maar met de originele kabel op de USB-poort van de HUB van het dockingstation aan te sluiten. In het geval van een apparaat Niet opladen, sluit u de originele USB-C-voedingsadapter aan op de USB-C macht levering poort van het basisstation.

OPLADEN VIA POWER DELIVERY

HP Folio G1, Dell XPS13, Acer UX390, MacBook Pro 2016, Chromebook Pixels of Windows 10-apparaten met een USB-C-poort met voeding tot 60 W.

Het dockingstation bildet een USB-C Power Delivery, die bestemd is om een aangesloten "moeder"-apparaat van stroom te voorzien met behulp van de originele voedingsadapter en om apparaten op te laden die via USB-poorten� aangesloten.

AUDIO

Om te können luisteren via de grafische uitvoer要去 hier het uitvoerapparaat voor geluid instellen: Systeemvoorkeuren - Geluid - Uitvoer - USB-audioapparaat instellen

Als UITvoerapparaat voor geluid tegelijk maar een hoofdtelefoon enaar een monitor kutu via Open - Applicabies - Hulpprogramma's - Audioinstellenen MIDI.app kiezen. Klik op " + " linksonder - Maak een apparaat met meerere uitgangen en kies voor Apparaat metmeerere uitgangen de verlangde uitvoer uit de aangeboden keuzes.

Opmerking: De meeste problemen met het dockingstation en de aangesloten randapparatuur können worden opgelost door de US dockingstationkabel los te koppelen van uw pc/mac/ smartphone/tablet en deze na ongeveer 10 seconden opnieuw aan te sluiten.

VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUK VAN HET DOCKING STATION

• Stel het product Niet bloot aan externe temperatures en luchtvochtigheid.
• Gebruik het product op vlakke ondergrond - u voorkomt op die manier dat het product wegelijkdt en op de grond valt.
• Bewaar de drivers en de handleiding voor event. later gebruik.

In samenwerking met de serviceafdeling:
- Controller de functionaliteit na het vallen van het product in water of op de grond.
- Controller de functionaliteit als het product barsten vertoont.
- Reclameer dit product als het Niet werkt in overeenstemming met de handleiding.

VEELGESTELDE VRAGEN

Beschikbaar op once website www.i-tec.cz/nl/ op het tabblad "FAQ" bij dit product.

EUROPEAN UNION ONLY NOTE: MARKING IS IN COMPLIANCE WITH EU WEEE DIRECTIVE

ENGLISH

Dit apparaat is voorzien van het bovenvermelde recyclingsymbol. Dit betekent dat u aan het einde van de levensduur van het apparaat ervoor dient te zorgen dat het afzonderlijk worden opgeslagen op een verzamelpunt dat hiervoor is ingericht en Niet opplaatsen die zich aangewezen voor de verwijdering van gewoon ongesorteerd gemeentelijk afval. Dit za bijdragen aan de verbetering van de leefomgeving van ons allemaal. (Alleen voor de Europese Unie)

EU DECLARATION OF CONFORMITY / EU KONFORMITÄTSERKLÄRUNG Déclaration EU DE CONFORMITE / DECLARACION UE DE CONFORMIDAD DICHIARAZIONE DI CONFORMITA UE / EU PROHLASENIO SHODE EU PREHLASENIE O ZHODE / EU DECLARACJA ZGODNOSCI ES ATITIKTIES DEKLARACIJA / EU-CONFORMITEITSVERKLARING

Manufacturer, Der Hersteller, Le fabricant, Fabricante, Produzione, Vyrobce, Vyrobca, Producent, Gamintojas, De fabrikant:

i-tec Technologies s.r.o., Kalvodova 2, 709 00 Ostrava - Mariánské Hory, Czech Republic

declares that this product/ erklärt hiermit, dass das Produkt / déclare que ce produit / déclarare que este produito / dichiara che il seguente prodotto / tímtto prohlasuje, ze vyrobek / tymto prehlasuje, ze vyrobok / deklaruje, ze produit / siuo pareiskia, kad gaminys / verklaart hierbij dat het product

Product, Bezeichnung, Le prénom, Producto, Prodotto, Název, Názov, Nazwa, Gaminys, Naam: i-tec USB-C Travel Dock 4K HDMI/VGA

Model, Modell, Modèle, Modelo, Modello, Model, Model, Model, Modelis, Model: C31TRAVELDOCKPD

Determination, Bestimmung, La détermination, Determinación, Determinazione, Určeni, Určenie, Opcje, Ustatymas, Doel:

Product is determined for using in PC as equipment. Das Produkt ist für Austattung und als Zubehör von Computern bestimmt. Le produit est déterminé pour une utilisation sur PC comme équipement. El produit se détermina para usar en PC como équip. Destinato per essere usato come attrezzatura informatica o come accessorio per computer. Vyrobek je urcen pro pristrojové vyaveni a jako príslušenství do počitačú. Vyrobokje urcený pre pristrojové vyavenie a jako príslušenstvo do počitačov. Produkt jest przyeznaczony do współpracy z komputerem jako akcesorium. Gaminys yra skirtas jrangai papildyti ir naudiojamas kaip priedas kompiuteriams. Het product is bedoeld als uitrusting voor apparaten en als computeraccessaire.

Meets the essential requirements according to / Es entspricht den Anforderungen der Richtlinien / Répond aux exigences essentielles selon / Cumple los requisitos esenciales según / Soddisfa i requisiti essenziali secondo / Splnuje tyto požadavky / Splna tieto požadavky / Speña nastepujace wymagania / Atitinka esminius reikalavimus pagal / Het voldoet aan de volgende vereisten:

EMC directive 2014/30/EU, RoHS directive 2011/65/EU:
