MANUAL DE USUARIO C31TRAVELDOCKPD i-TEC

Por favor, lea atentamente todo el manual. El manual detal- lado está disponible en nuestro sitio web, www.i-tec.cz/es/ bajo la pestaña “Manuales y controladores” de este pro- ducto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en support@itecproduct.com

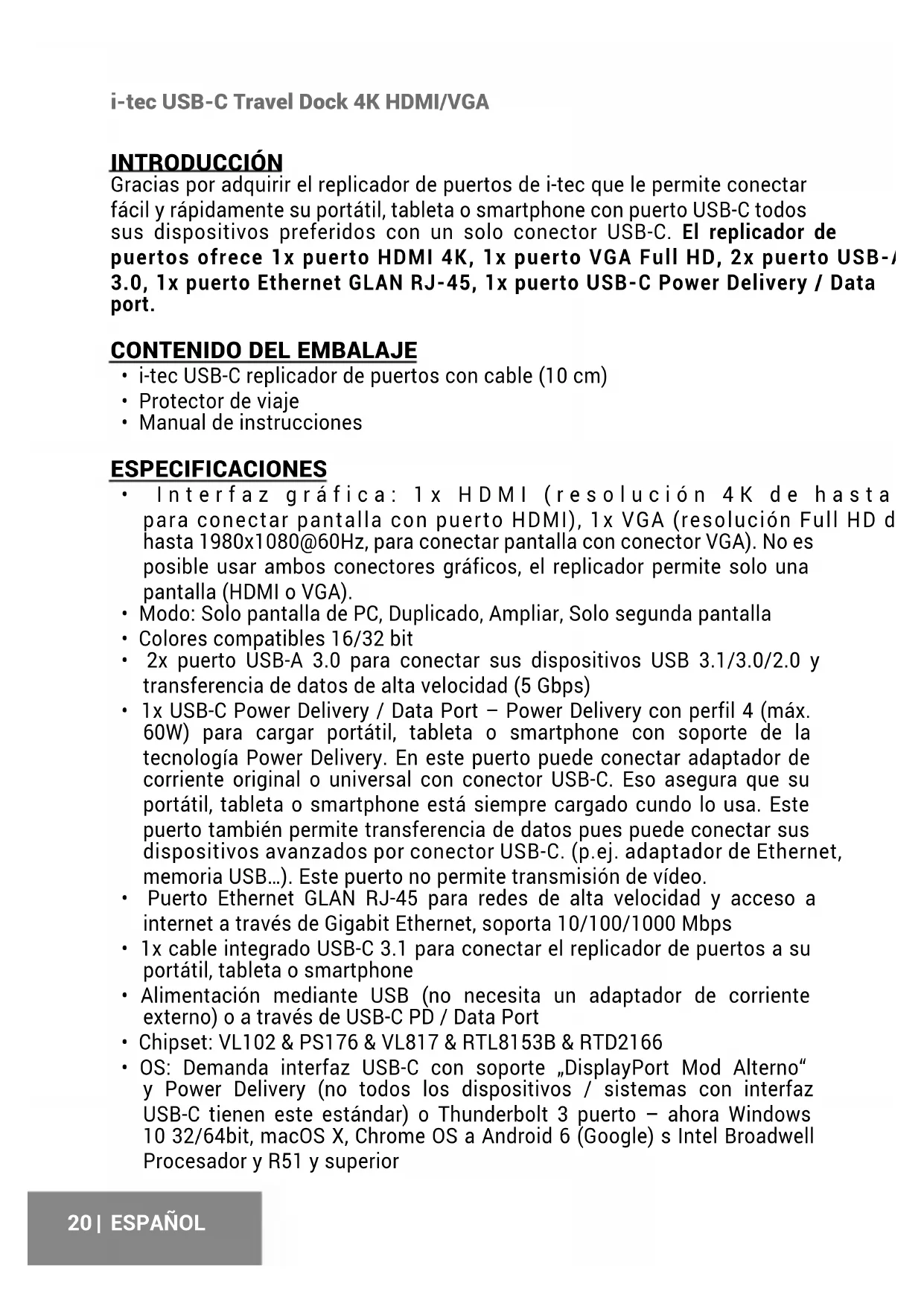

i-tec USB-C Travel Dock 4K HDMI/VGA INTRODUCCIÓN Gracias por adquirir el replicador de puertos de i-tec que le permite conectar fácil y rápidamente su portátil, tableta o smartphone con puerto USB-C todos sus dispositivos preferidos con un solo conector USB-C. El replicador de puertos ofrece 1x puerto HDMI 4K, 1x puerto VGA Full HD, 2x puerto USB-A 3.0, 1x puerto Ethernet GLAN RJ-45, 1x puerto USB-C Power Delivery / Data port.

CONTENIDO DEL EMBALAJE

• i-tec USB-C replicador de puertos con cable (10 cm)

• Manual de instrucciones ESPECIFICACIONES

• Interfaz gráfica: 1x HDMI (resolución 4K de hasta 3840x2160@30Hz, para conectar pantalla con puerto HDMI), 1x VGA (resolución Full HD de hasta 1980x1080@60Hz, para conectar pantalla con conector VGA). No es posible usar ambos conectores gráficos, el replicador permite solo una pantalla (HDMI o VGA).

• Modo: Solo pantalla de PC, Duplicado, Ampliar, Solo segunda pantalla

• Colores compatibles 16/32 bit

• 2x puerto USB-A 3.0 para conectar sus dispositivos USB 3.1/3.0/2.0 y transferencia de datos de alta velocidad (5 Gbps)

• 1x USB-C Power Delivery / Data Port – Power Delivery con perfil 4 (máx. 60W) para cargar portátil, tableta o smartphone con soporte de la tecnología Power Delivery. En este puerto puede conectar adaptador de corriente original o universal con conector USB-C. Eso asegura que su portátil, tableta o smartphone está siempre cargado cundo lo usa. Este puerto también permite transferencia de datos pues puede conectar sus dispositivos avanzados por conector USB-C. (p.ej. adaptador de Ethernet, memoria USB…). Este puerto no permite transmisión de vídeo.

• Puerto Ethernet GLAN RJ-45 para redes de alta velocidad y acceso a internet a través de Gigabit Ethernet, soporta 10/100/1000 Mbps

• 1x cable integrado USB-C 3.1 para conectar el replicador de puertos a su portátil, tableta o smartphone

• Alimentación mediante USB (no necesita un adaptador de corriente externo) o a través de USB-C PD / Data Port

• Chipset: VL102 & PS176 & VL817 & RTL8153B & RTD2166

• OS: Demanda interfaz USB-C con soporte „DisplayPort Mod Alterno“ y Power Delivery (no todos los dispositivos / sistemas con interfaz USB-C tienen este estándar) o Thunderbolt 3 puerto – ahora Windows 10 32/64bit, macOS X, Chrome OS a Android 6 (Google) s Intel Broadwell Procesador y R51 y superior ESPAÑOLQuick Start

• Dimensiones del producto: 129 x 69 x 17 mm

• Peso del producto: 92 g

REQUISITOS DEL SISTEMA

Requisitos de hardware: Portátil, tableta, smartphone con OS Windows, Mac o Google con puerto USB-C libre con soporte „DisplayPort Alternate Mode“ o “Power Delivery“(no todos los dispositivos / sistemas con interfaz USB-C tienen este estándar) o puerto Thunderbolt 3 Sistema operativo: Windows 10 32/64bit, macOS X, Google (Chrome OS y Android 6 y superior) con las actualizaciones más recientes

INSTALACIÓN DE CONTROLADORES

Windows 10 32/64bit: Después de conectar los controladores se instalan automáticamente en el sistema. Antes de la instalación asegúrese de tener en su sistema los controladores más recientes y su BIOS actualizado. macOS X: instalación de los controladores en macOS X es automático. Antes de la instalación asegúrese de tener en su Mac el OS más reciente.

CONEXIÓN DE LA PANTALLA HDMI

El replicador de puertos es equipado con 1x puerto HDMI 4K Ultra HD para conectar la pantalla externa, monitor o proyector con interfaz de HDMI. Puede usar también las pantallas de plasma, monitores LCD o televisores como dispositivos visuales. La Unidad de procesamiento gráfico (GPU) que es el corazón del replicador de puer tos sopor ta resolución 4K hasta 3840x2160@30Hz. Para conectar su pantalla al replicador de puer to necesita un cable HDMI de alta calidad. Durante la instalación puede parpadear la pantalla de su portátil, Mac o tableta, este estado es normal.

CONEXIÓN DE LA PANTALLA VGA

El replicador de puertos es equipado con 1x puerto VGA Full HD para conectar la pantalla externa, monitor o proyector con interfaz de VGA. Puede usar también las pantallas de plasma, monitores LCD o televisores como dispositivos visuales. Para conectar su pantalla al replicador de puerto necesita un cable VGA. Durante la instalación puede parpadear la pantalla de su portátil, Mac o tableta, este estado es normal. No es posible usar ambos conectores gráficos, el replicador permite solo una pantalla (HDMI o VGA). ESPAÑOL22

CONEXIÓN A LA RED LAN

El puerto GLAN RJ-45 puede usar para conectarse a la red Ethernet a través de router / switch a la red Internet, soporte velocidades 10 / 100 / 1000 Mbps.

CONEXIÓN DE DISPOSITIVO USB

Los puertos USB-A 3.0 puede usar para conectar el teclado, el ratón, el disco externo, la impresora y otros periféricos, o los puede usar para conectar HUB, que le asegura otros puertos USB libres. ALIMENTACIÓN El replicador de puertos permite cargar los dispositivos USB conectados, como smartphones, lectores de eBooks, audio portátil, navegación o tabletas. Fácilmente conecte el dispositivo a través de su cable original mediante el puerto USB del replicador. En caso de que no se cargue conecte el adaptador de corriente original al puerto USB-C Power Deliery del replicador. ALIMENTACIÓN A TRAVÉS POWER DELIVERY HP Folio G1, Dell XPS13, Acer UX390, MacBook Pro 2016, Chromebook Pixels o dispositivos Windows 10 con puerto USB-C que soportan Power Delivery con fuente de alimentación hasta 60W. El replicador de puertos ofrece el puerto USB-C Power Delivery / Data port, que sirve para cargar el dispositivo primario con su adaptador de corriente original y para cargar todos dispositivos conectados a través de puertos USB. Si no necesita cargar sus dispositivos mediante Power Delivery, puede usar este puerto para transmisión de datos. AUDIO El dispositivo de salida de sonido para escuchar a través de la salida gráfica se hace aquí: Sistema de preferencias de audio y salida exprés – configurar el dispositivo de audio USB. Dispositivo de salida de sonido para controlar de forma simultánea la pantalla y los auriculares, se puede seleccionar en el Abrir-Programas- Utilidad- Controlador de MIDI.app – haga clic en „+“ en la parte inferior izquierda - Crear dispositivos de múltiples salidas y seleccione el dispositivo de múltiples salidas necesarias salidas de las opciones disponibles. La mayoría de los problemas con el replicador y los dispositivos conectados, se pueden resolver desconectando durante 10 segundos el cable USB-C del replicador de puerto USB-C de su portátil / Mac / Smartphone / tableta. ESPAÑOLQuick Start

INSTRUCCIONES DE SEGURIDAD PARA EL USO DEL REPLICADOR DE PUERTOS

• No exponga a temperaturas y humedad extremas.

• Utilice el dispositivo en arandelas planas para evitar que se resbale y caiga al suelo.

• Guarde los controladores y el manual para uso posterior. En cooperación con el Departamento de Servicios:

• Verificar la funcionalidad después de caer en el agua o en el suelo.

• Verificar la funcionalidad cuando la cubierta está rota.

• Reivindique que el equipo no funcione de acuerdo con el manual. PREGUNTAS FRECUENTES Disponible en nuestra página web www.i-tec.cz/es/, en la pestaña „FAQ“ de este producto. ESPAÑOL24
