NÁVOD K OBSLUZE C31TRAVELDOCKPD i-TEC

Leggere attentamente tutto il Libretto d’uso. Il Libretto d’uso è a disposizione anche sulla scheda “Manuali e strumenti” del nostro sito web: www.i-tec.cz/it/. In caso di problemi ri- volgersi al supporto tecnico: support@itecproduct.comCZ Prosíme o pečlivé přečtení celého manuálu. Podrobný ma- nuál je k dispozici na našem webu www.i-tec.cz v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: support@itecproduct.com

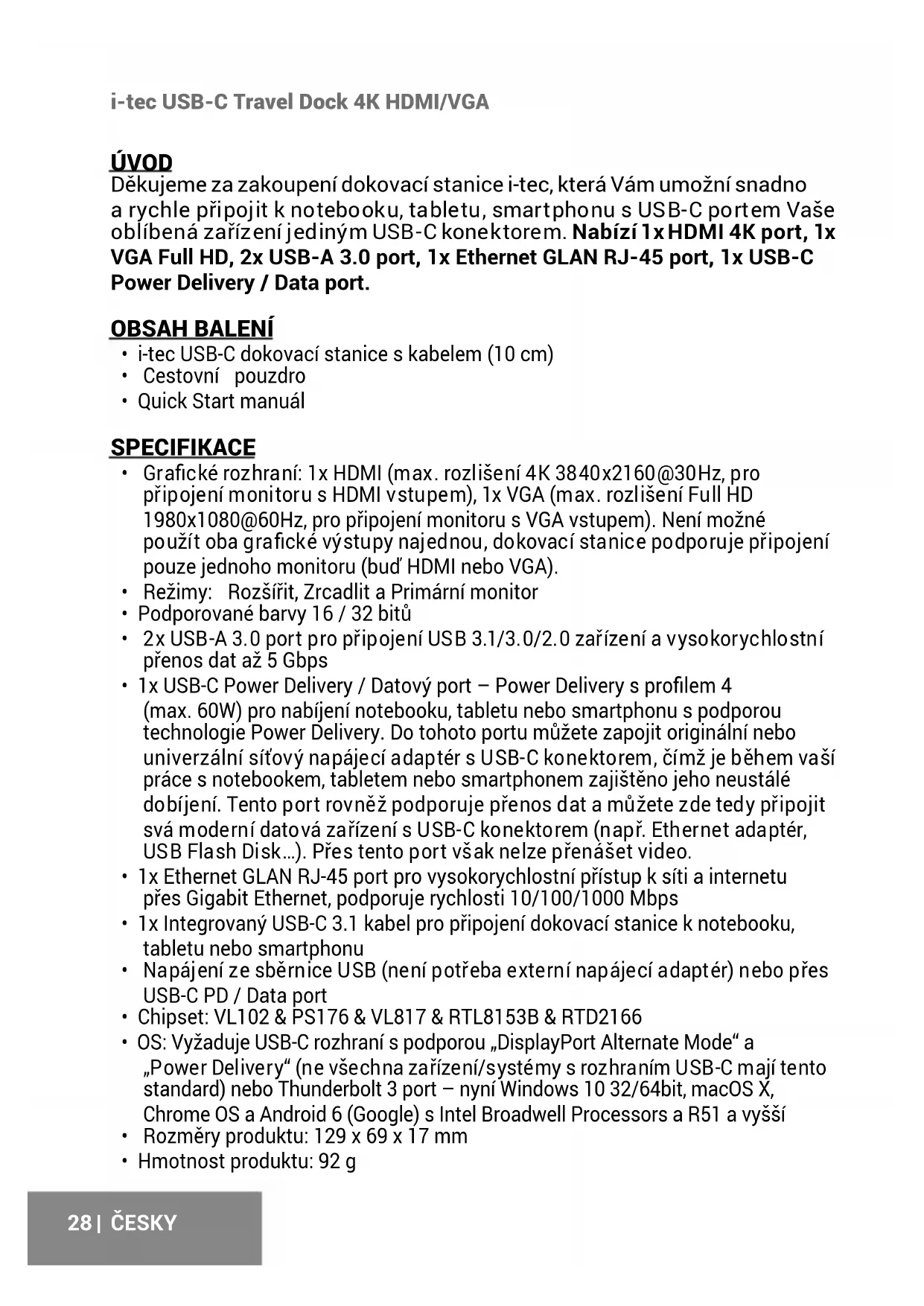

i-tec USB-C Travel Dock 4K HDMI/VGA ÚVOD Děkujeme za zakoupení dokovací stanice i-tec, která Vám umožní snadno a rychle připojit k notebooku, tabletu, smartphonu s USB-C portem Vaše oblíbená zařízení jediným USB-C konektorem. Nabízí 1x HDMI 4K port, 1x VGA Full HD, 2x USB-A 3.0 port, 1x Ethernet GLAN RJ-45 port, 1x USB-C Power Delivery / Data port. OBSAH BALENÍ

• i-tec USB-C dokovací stanice s kabelem (10 cm)

• Grafické rozhraní: 1x HDMI (max. rozlišení 4K 3840x2160@30Hz, pro připojení monitoru s HDMI vstupem), 1x VGA (max. rozlišení Full HD 1980x1080@60Hz, pro připojení monitoru s VGA vstupem). Není možné použít oba grafické výstupy najednou, dokovací stanice podporuje připojení pouze jednoho monitoru (buď HDMI nebo VGA).

• Režimy: Rozšířit, Zrcadlit a Primární monitor

• Podporované barvy 16 / 32 bitů

• 2x USB-A 3.0 port pro připojení USB 3.1/3.0/2.0 zařízení a vysokorychlostní přenos dat až 5 Gbps

• 1x USB-C Power Delivery / Datový port – Power Delivery s profilem 4 (max. 60W) pro nabíjení notebooku, tabletu nebo smartphonu s podporou technologie Power Delivery. Do tohoto portu můžete zapojit originální nebo univerzální síťový napájecí adaptér s USB-C konektorem, čímž je během vaší práce s notebookem, tabletem nebo smartphonem zajištěno jeho neustálé dobíjení. Tento port rovněž podporuje přenos dat a můžete zde tedy připojit svá moderní datová zařízení s USB-C konektorem (např. Ethernet adaptér, USB Flash Disk…). Přes tento port však nelze přenášet video.

• 1x Ethernet GLAN RJ-45 port pro vysokorychlostní přístup k síti a internetu přes Gigabit Ethernet, podporuje rychlosti 10/100/1000 Mbps

• 1x Integrovaný USB-C 3.1 kabel pro připojení dokovací stanice k notebooku, tabletu nebo smartphonu

• Napájení ze sběrnice USB (není potřeba externí napájecí adaptér) nebo přes USB-C PD / Data port

• Chipset: VL102 & PS176 & VL817 & RTL8153B & RTD2166

• OS: Vyžaduje USB-C rozhraní s podporou „DisplayPort Alternate Mode“ a „Power Delivery“ (ne všechna zařízení/systémy s rozhraním USB-C mají tento standard) nebo Thunderbolt 3 port – nyní Windows 10 32/64bit, macOS X, Chrome OS a Android 6 (Google) s Intel Broadwell Processors a R51 a vyšší

• Rozměry produktu: 129 x 69 x 17 mm

• Hmotnost produktu: 92 g ČESKYQuick Start

Hardwarové požadavky: notebook, tablet, smartphone s OS Windows, Mac nebo Google s volným portem USB-C s podporou „DisplayPort Alternate Mode“, příp. „Power Delivery“ (ne všechna zařízení/systémy s rozhraním USB-C mají tento standard) nebo Thunderbolt 3 port Operační systém: Windows 10 32/64bit, macOS X, Google (Chrome OS a Android 6 a vyšší) s nejnovějšími aktualizacemi INSTALACE OVLADAČŮ Windows 10 32/64bit: Po připojení se ovladače pro dokovací stanici instalují automaticky ze systému. Před samotnou instalací se ujistěte, že máte v systému nainstalovány nejnovější ovladače pro vaše zařízení a aktualizovaný BIOS. macOS X: Instalace ovladačů v macOS X je automatická. Před samotnou instalací se ujistěte, že máte v Macu nainstalován nejnovější OS pro vaše zařízení.

PŘIPOJENÍ HDMI MONITORU

Dokovací stanice je vybavena 1x HDMI 4K Ultra HD portem pro připojení externího monitoru nebo projektoru s HDMI rozhraním. Jako zobrazovací zařízení můžete využít moderní plazmové nebo LCD monitory a televizory. Grafický čip, který je „srdcem“ dokovací stanice, podporuje až 4K rozlišení 3840x2160@30Hz. Pro připojení monitoru k dokovací stanici použijte kvalitní HDMI kabel. Během instalace přídavného monitoru může obrazovka notebooku, Macu, tabletu nebo PC problikávat, což je standardní stav.

PŘIPOJENÍ VGA MONITORU

Dokovací stanice je vybavena 1x VGA Full HD portem pro připojení externího monitoru nebo projektoru s VGA rozhraním. Jako zobrazovací zařízení můžete využít plazmové nebo LCD monitory a televizory. Pro připojení monitoru k dokovací stanici použijte VGA kabel. Během instalace přídavného monitoru může obrazovka vašeho zařízení problikávat, což je standardní stav. Není možné použít oba grafické výstupy najednou, dokovací stanice podporuje připojení pouze jednoho monitoru (buď HDMI nebo VGA).

PŘIPOJENÍ DO LAN SÍTĚ

GLAN RJ-45 port využijete pro připojení do Ethernet sítě k routeru/ switchi a k internetu, podporuje rychlosti 10 / 100 / 1000 Mbps.

ČESKYPŘIPOJENÍ USB ZAŘÍZENÍ

USB-A 3.0 porty využijete k připojení klávesnice, myši, externího disku, tiskárny a dalších periférií nebo je můžete využít k připojení HUBu, čímž získáte další volné USB porty. NABÍJENÍ Dokovací stanice podporuje nabíjení připojených USB mobilních zařízení, jako jsou smartphony, čtečky e-knih, multimediální přehrávače, navigace a tablety. Nabíjené zařízení stačí připojit originálním kabelem k USB portu dokovací stanice. V případě, že se zařízení nenabíjí, pak připojte originální USB-C napájecí adaptér do USB-C Power Delivery portu dokovací stanice.

NABÍJENÍ PŘES POWER DELIVERY

HP Folio G1, Dell XPS13, Acer UX390, MacBook Pro 2016, Chromebook Pixels nebo Windows 10 zařízení s USB-C portem podporujícím power delivery se zdrojem do 60W. Dokovací stanice nabízí USB-C Power Delivery / Datový port, který je určen pro napájení připojeného „mateřského“ zařízení pomocí originálního síťového adaptéru a pro nabíjení zařízení připojených přes USB porty. Pokud nepotřebujete nabíjet svá zařízení pomocí Power Delivery, můžete tento port využít pro přenos dat. AUDIO Výstupní zařízení zvuku pro poslech přes grafický výstup je třeba nastavit / ověřit zde: Předvolby systému-Zvuk-Výstup – nastavit USB Audio Device. Výstupní zařízení zvuku současně do sluchátek i monitoru lze volit v Otevřít-Aplikace-Utility-Nastavení audio MIDI.app – klikněte na „+“ vlevo dole – Vytvořit zařízení s více výstupy a zvolíte na Zařízení s více výstupy požadované výstupy z nabízených voleb. Převážnou část problémů s dokovací stanicí a připojenými perifériemi lze vyřešit odpojením USB-C kabelu dokovací stanice od USB-C portu PC / Macu / smartphonu / tabletu a jeho opětovným připojením asi po 10s.

• Nevystavujte extrémním teplotám a vlhkosti vzduchu.

• Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.

• Uschovejte manuál pro pozdější možné použití.

V součinnost se servisním oddělením:

• Ověřte funkčnost po pádu do vody nebo na zem.

• Ověřte funkčnost při prasknutí krytu.

• Reklamujte zařízení nefungující dle manuálu.

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www.i-tec.cz v záložce „FAQ“ u tohoto produktu. ČESKY32
