MANUALE UTENTE C31TRAVELDOCKPD i-TEC

Puerto USB 3.0 ITALIANO

Cavo integrato con connettore USB-C

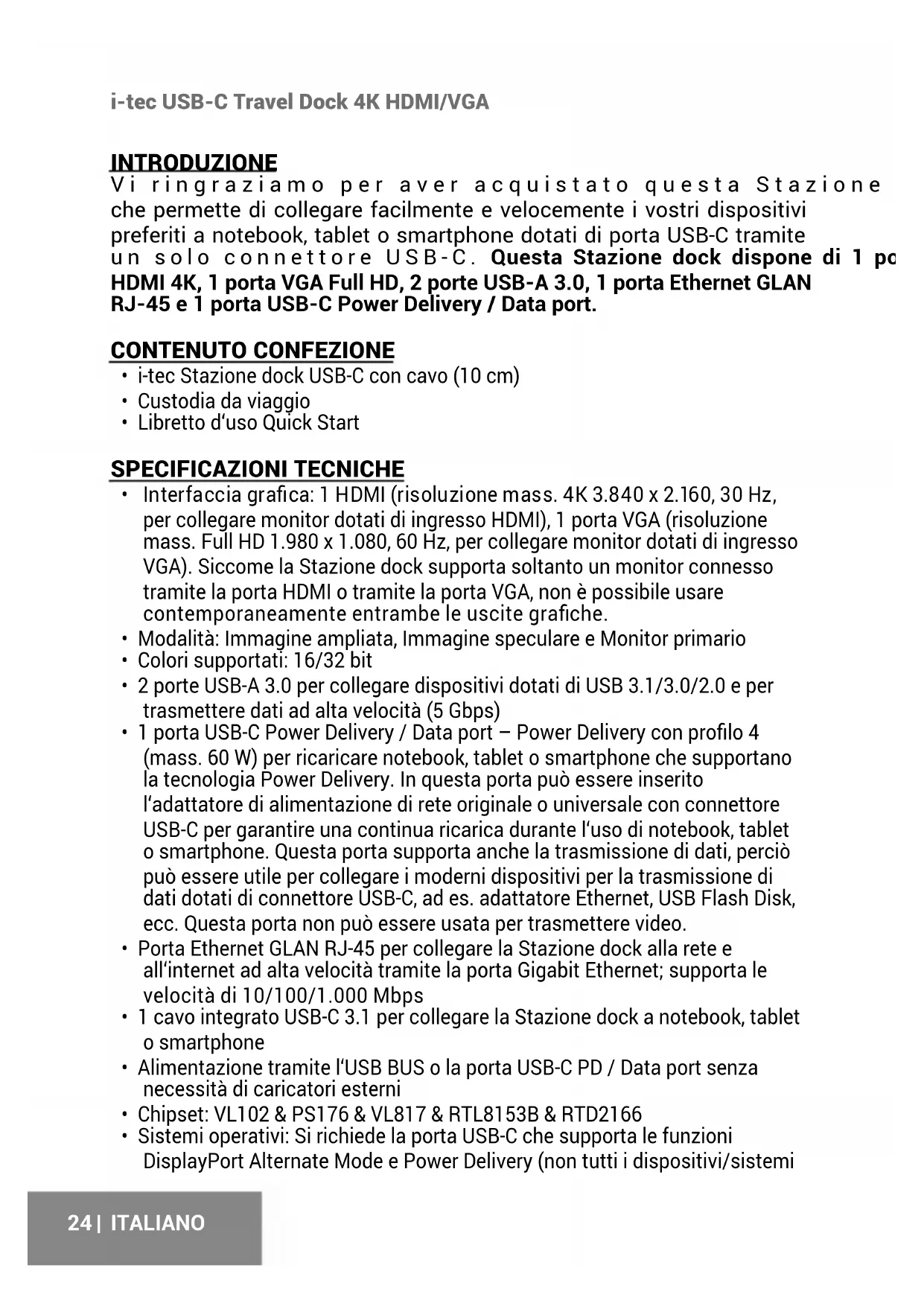

i-tec USB-C Travel Dock 4K HDMI/VGA INTRODUZIONE Vi ringraziamo per aver acquistato questa Stazione dock della i-tec che permette di collegare facilmente e velocemente i vostri dispositivi preferiti a notebook, tablet o smartphone dotati di porta USB-C tramite un solo connettore USB-C. Questa Stazione dock dispone di 1 porta HDMI 4K, 1 porta VGA Full HD, 2 porte USB-A 3.0, 1 porta Ethernet GLAN RJ-45 e 1 porta USB-C Power Delivery / Data port. CONTENUTO CONFEZIONE

• i-tec Stazione dock USB-C con cavo (10 cm)

• Interfaccia grafica: 1 HDMI (risoluzione mass. 4K 3.840 x 2.160, 30 Hz, per collegare monitor dotati di ingresso HDMI), 1 porta VGA (risoluzione mass. Full HD 1.980 x 1.080, 60 Hz, per collegare monitor dotati di ingresso VGA). Siccome la Stazione dock supporta soltanto un monitor connesso tramite la porta HDMI o tramite la porta VGA, non è possibile usare contemporaneamente entrambe le uscite grafiche.

• Modalità: Immagine ampliata, Immagine speculare e Monitor primario

• Colori supportati: 16/32 bit

• 2 porte USB-A 3.0 per collegare dispositivi dotati di USB 3.1/3.0/2.0 e per trasmettere dati ad alta velocità (5 Gbps)

• 1 porta USB-C Power Delivery / Data port – Power Delivery con profilo 4 (mass. 60 W) per ricaricare notebook, tablet o smartphone che supportano la tecnologia Power Delivery. In questa porta può essere inserito l‘adattatore di alimentazione di rete originale o universale con connettore USB-C per garantire una continua ricarica durante l‘uso di notebook, tablet o smartphone. Questa porta supporta anche la trasmissione di dati, perciò può essere utile per collegare i moderni dispositivi per la trasmissione di dati dotati di connettore USB-C, ad es. adattatore Ethernet, USB Flash Disk, ecc. Questa porta non può essere usata per trasmettere video.

• Porta Ethernet GLAN RJ-45 per collegare la Stazione dock alla rete e all‘internet ad alta velocità tramite la porta Gigabit Ethernet; supporta le velocità di 10/100/1.000 Mbps

• 1 cavo integrato USB-C 3.1 per collegare la Stazione dock a notebook, tablet o smartphone

• Alimentazione tramite l‘USB BUS o la porta USB-C PD / Data port senza necessità di caricatori esterni

• Chipset: VL102 & PS176 & VL817 & RTL8153B & RTD2166

• Sistemi operativi: Si richiede la porta USB-C che supporta le funzioni DisplayPort Alternate Mode e Power Delivery (non tutti i dispositivi/sistemi ITALIANOQuick Start

dotati di interfaccia USB-C soddisfano questo standard) oppure la porta Thunderbolt 3 – attualmente è presente nei seguenti sistemi operativi: Windows 10 32/64bit, macOS X, Chrome OS e Android 6 (Google) con Intel Broadwell Processors e R51 o superiore

• Dimensioni prodotto: 129 x 69 x 17 mm

Requisiti hardware: notebook, tablet o smartphone con sistemi operativi Windows, Mac o Google e dotati di una porta USB-C libera che supporta la funzione DisplayPort Alternate Mode, o eventualmente Power Delivery (non tutti i dispositivi/sistemi dotati di interfaccia USB-C soddisfano questo standard) oppure dotati di una porta Thunderbolt 3 libera Sistemi operativi: Windows 10 32/64 bit, macOS X, Google (Chrome OS e Android 6 o superiori) con i più recenti aggiornamenti

INSTALLAZIONE DEGLI STRUMENTI

Windows 10 32/64 bit: Una volta effettuato il collegamento, gli strumenti per la Stazione dock vengono installati automaticamente dal sistema operativo. Verificare prima dell‘installazione se il sistema dispone del BIOS aggiornato e dei più recenti strumenti per i dispositivi da collegare. macOS X: Una volta effettuato il collegamento, gli strumenti per la Stazione dock vengono installati automaticamente dal sistema operativo macOS X. Verificare prima dell‘installazione se il sistema Mac dispone della più recente versione del sistema operativo per i dispositivi da collegare. COLLEGAMENTO DEL MONITOR TRAMITE LA PORTA HDMI La Stazione dock è dotata di 1 porta HDMI 4K Ultra HD per collegare un monitor esterno o un proiettore con ingresso HDMI, inoltre, può essere utile per altri dispositivi di visualizzazione moderni ad es. monitor o televisori LCD o al plasma. Il chip grafico che è il cuore della Stazione dock supporta la risoluzione fino a 4K 3.840 x 2.160, 30 Hz. Per collegare il monitor alla Stazione dock usare il cavo HDMI di alta qualità. Durante l‘installazione del monitor esterno lo schermo del notebook, Mac, tablet o PC può lampeggiare ma è un fenomeno normale. COLLEGAMENTO DEL MONITOR TRAMITE LA PORTA VGA La Stazione dock è dotata di 1 porta VGA Full HD per collegare un monitor esterno o un proiettore con ingresso VGA, inoltre, può essere utile per altri dispositivi di visualizzazione, ad es. televisori e monitor LCD o al ITALIANO26

i-tec USB-C Travel Dock 4K HDMI/VGA plasma. Per collegare il monitor alla Stazione dock usare il cavo VGA. Durante l‘installazione del monitor secondario lo schermo del notebook, Mac, tablet o PC può lampeggiare ma è un fenomeno normale. Siccome la Stazione dock supporta soltanto un monitor connesso tramite la porta HDMI o tramite la porta VGA, non è possibile usare contemporaneamente entrambe le uscite grafiche

COLLEGAMENTO ALLA RETE LAN

La porta GLAN RJ-45 serve per collegare la Stazione dock alla rete Ethernet, al router/switch e a internet a velocità di 10/100/1.000 Mbps.

COLLEGAMENTO DI ALTRI DISPOSITIVI USB

Le porte USB-A 3.0 servono per collegare altri dispositivi USB, ad es. tastiere, mouse, dischi esterni, stampanti e altri dispositivi periferici, oppure per collegare un altro HUB per ingrandire il numero di porte USB libere. RICARICA La Stazione dock supporta la ricarica dei dispositivi mobili USB tipo smartphone, lettori e-book, lettori multimediali, navigatori o tablet. Basta inserire il dispositivo da ricaricare nella porta USB della Stazione dock tramite il cavo originale. Qualora il dispositivo non venga ricaricato, usare l‘adattatore di alimentazione USB-C originale inserito nella porta USB-C Power Delivery della Stazione dock.

RICARICA TRAMITE LA PORTA POWER DELIVERY

HP Folio G1, Dell XPS13, Acer UX390, MacBook Pro 2016, Chromebook Pixels o altri dispositivi Windows 10 dotati di porta USB-C che supporta la funzione Power Delivery e aventi una fonte di energia fino a 60 W. La Stazione dock è dotata di una porta USB-C Power Delivery / Data port sia per ricaricare il dispositivo master connesso tramite l‘adattatore di rete originale sia per ricaricare i dispositivi slave inseriti nelle porte USB. Se la porta Power Delivery non viene usata per l‘alimentazione/ricarica, essa può essere utile per la trasmissione di dati. AUDIO Il dispositivo audio collegato tramite l‘uscita grafica deve essere impostato e controllato qui: Selezioni di sistema-Audio-Uscita – impostare USB Audio Device. L‘audio nelle cuffie e nel monitor può essere impostato come segue: Aprire- Applicazioni-Utilità-Impostazione audio MIDI.app – cliccare su “+” in basso a sinistra – Creare dispositivo con più uscite e scegliere le ITALIANOQuick Start

uscite richieste da quelle offerte sul Dispositivo con più uscite. La maggioranza dei problemi con la Stazione dock e con altri dispositivi periferici connessi può essere risolta scollegamento il cavo USB-C della Stazione dock dalla porta USB-C di PC/Mac/smartphone/tablet e ricollegandola dopo ca. 10 s. ISTRUZIONI DI SICUREZZA PER L‘USO DELLA STAZIONE DOCK

• Evitare i valori estremi della temperatura e dell‘umidità.

• Usare il dispositivo su un supporto orizzontale per evitare la caduta per terra a causa del suo scivolamento.

• Conservare gli strumenti e anche il Libretto d‘uso. In collaborazione con il Centro di assistenza tecnica

• controllare il funzionamento del dispositivo dopo la sua caduta per terra o nell‘acqua

• verificare il funzionamento del dispositivo in caso di rottura dell‘involucro

• sporgere il reclamo se il dispositivo non funziona secondo il Libretto d‘uso. DOMANDE FREQUENTI Si veda la scheda “FAQ” di questo prodotto sulle nostre pagine web www.i-tec.cz/it/. ITALIANO28
