Tipo di prodotto	Dock USB-C per MacBook Pro
Marca	i-TEC
Modello	C31MBPADA
Dimensioni (L × l × h)	134 × 41 × 9 mm
Peso	60 g
Alimentazione	Alimentato dalla porta USB-C del computer, senza necessità di alimentatore esterno
Porte	1× HDMI, 2× USB 3.0 Type-A, 1× USB-C (Power Delivery 100W, dati, DisplayPort Alt Mode), 1× USB-C (solo dati), 1× slot SD, 1× slot MicroSD
Risoluzione HDMI massima	3840 × 2160 @ 30 Hz
Modalità di visualizzazione	Estensione, Specchio, Monitor Primario
Compatibilità sistema	macOS, Windows 10 (tramite Bootcamp); Driver automatici
Hardware richiesto	MacBook Pro 2016 o successivo
Funzioni principali	Collegamento di schermi esterni, ricarica del MacBook (tramite PD), trasferimento dati USB, lettura di schede SD/MicroSD
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici abrasivi.
Sicurezza	Non esporre a temperature estreme o umidità. Posizionare su una superficie piana per evitare cadute.
Pezzi di ricambio e riparabilità	Nessuna parte sostituibile dall'utente. In caso di problema, contattare il supporto i-TEC.
Informazioni generali	Dock compatto e leggero, ideale per i viaggi. Utilizzo senza alimentatore.

Domande frequenti - C31MBPADA i-TEC

L'adattatore funziona con Windows 10 tramite Bootcamp su Mac?

Sì, il dock è completamente funzionante su Windows 10 su Mac. L'installazione dei driver è automatica.

Il mio dispositivo collegato alla porta USB 3.0 non si carica, cosa fare?

Se l'apparecchio collegato alla porta USB 3.0 non si carica o non funziona, collega l'adattatore di alimentazione USB Type-C originale alla porta USB Type-C Power Delivery del dock. Alcuni dispositivi si caricano solo con il proprio caricabatterie originale.

Posso collegare un monitor HDMI 4K a questo dock?

Sì, supporta una risoluzione Ultra HD fino a 3840×2160 a 30 Hz tramite la porta HDMI.

Il dock carica il mio MacBook Pro?

Sì, la porta USB-C Power Delivery consente di caricare il MacBook Pro (fino a 100W) trasferendo dati e visualizzando uno schermo esterno.

Quali tipi di schede SD sono supportati?

Gli slot SD e MicroSD supportano schede SD/SDHC/SDXC e Micro SD/SDHC/SDXC. Nota: solo uno slot è attivo alla volta.

Devo installare un driver manualmente?

No, il driver si installa automaticamente dopo la connessione su macOS e Windows 10 (tramite Bootcamp).

Posso collegare un monitor esterno mentre carico il mio Mac?

Sì, utilizzando la porta USB-C contrassegnata Power Delivery/Data/DisplayPort, puoi collegare un alimentatore e un monitor tramite un adattatore USB-C a HDMI o direttamente se il monitor è USB-C.

Cosa fare se lo schermo esterno lampeggia durante l'installazione?

È normale che lo schermo del computer lampeggi brevemente durante l'installazione del monitor esterno. Non è un difetto.

Il dock funziona con i MacBook Air?

È progettato per MacBook Pro 2016 e successivi, ma può funzionare con altri Mac dotati di porte USB-C. Tuttavia, la compatibilità non è garantita per tutti i modelli.

Come risolvere un problema di connessione?

Scollega il dock dal Mac, attendi circa 10 secondi, poi ricollegalo. Questo risolve la maggior parte dei problemi minori.

MANUALE UTENTE C31MBPADA i-TEC

IT Leggere attendamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizioneanche sulla schedà "Manuali e strumenti" del nostro site web: www.i-tec.cz/it/. In caso di problemi rivolgersi al supporto technician: [e-mail]

Vi ringraziamo per aver acquistato QUESTa Stazione dock i-tec USB tipo C che permette di collegare lavoramente e velocimento MacBook Pro 2016 e altri dispositivi più recentitramite due connettori USB tipo C. Questo dispositivo offre 1 porta HDMI 4K, 2 porte USB 3.0, 2 porte USB tipo C (una identificata con il segno come DisplayPort Alt Mode per la trasmissione di dati e per la ricarica e l'altra sostanto per la trasmissione di dati), 1 porta SD e 1 porta MicroSD. Questa Stazione, grazie alla sua dimensione compatta, peso basso e uso alla adattatori di alimentazione, diventa utile sopratutto durante i viaggi.

Prima di iniziare ad usare esta Stazione dock, leggere attendamente tutto il Libretto d'uso.

CONTENUTO CONFEZIONE

• Stazione dock i-tec USB-C MacBook Pro + Power Delivery
  Quick Start

• Stazione dock i-tec USB tipo C che permette di collegare lavorante e velocimento MacBook Pro 2016 e altri dispositivi più recenti tramite due connettori USB tipo C
• Interfacce: porte USB tipo C (3.1 Gen 1) eporte USB 3.0, reversibilmente compatibili con porte USB 2.0
• 1 porta USB tipo C identificata con il segno come DisplayPort Alt Mode con Power Delivery e profilo 4 (mass. 60 W) che supportaanche la trasmissione di dati
• 2 porte USB 3.0 con velocità di trasmissione fine a 5 Gbps
• 1 porta SD e 1 porta MicroSD per lalettura di schede SD/ SDHC/SDXC e quale micro SD/SDHC/SDXC
• Interfaccia grafica: 1 porta HDMI con risoluzione mass. 3.840 × 2.160 , 30 ~Hz
• Risoluzioni disponibili: 640 x 480, 800 x 600, 1.024 x 768, 1.280 x 720, 1.280 x 768, 1.280 x 800, 1.280 x 1.024, 1.360 x 768, 1.366 x 768, 1.368 x 768, 1.400 x 1.050, 1.600 x 1.200, 1.680 x 1.050, 1.920 x 1.080, 1.920 x 1.200, 2.048 x 1.152, 2.048 x 1.280, 2.048 x 1.536, 2.560 x 1.440, 2.560 x 1.600, 3.840 x 2.160
• Modalità: Immagine ampliata, Immagine speculare e Monitor primario
  Colori supportati: 16 / 32 bit
• Alimentazione dall'USB busenza necessità di alimentatori esterni
• Sistemoperativi: macOS,Windows 10 32/64 bit
• Dimensioni prodotto: 134 × 41 × 9 mm
• Peso prodotto: 60 g

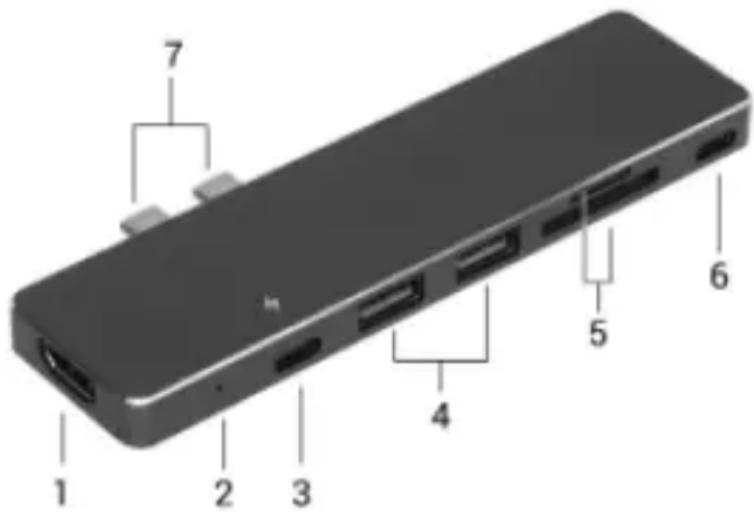

DESCRIZIONE STAZIONE DOCK

1. una porta HDMI per collegare monitor
2. una spia LED per indicare il collegamento al Mac
3. una porta USB tipo C Power Delivery / Data / DisplayPort Alt Mode per alimentare dispositivi connessi alla porta USB tipo C, per trasmettere dati e per collegare monitor tramite l'adattatore USB tipo C
4. una porta USB 3.0 tipo A per collegare altri dispositivi USB
5. una porta SD e una porta MicroSD per insertire diversi tipi di schede SD e di quale MicroSD - funzione sostanto una porta alla volta
6. una porta USB tipo C Data per la sola trasmissione di dati
7. un paio di connettori USB tipo C per collegare la Stazione dock al MacBook

REQUISITI SISTEMA

Requisiti hardware: MacBook Pro 2016 e più recenti

Sistema operativi: macOS; con la possibilità di usare il Bootcamp con il SO Windows 10

Una volta collegata esta Stazione dock, gli strumenti vengono installati automaticamente dalsystema operativo.

AVVERTENZA!

Prima di procedere all'installazione sincerarsi che il computer è dotato del più recenteistema operativo macOS.

COLLEGAMENTO DEL MONITOR HDMI

La Stazione dock è dotata di 1 porta HDMI UHD 4K per collegare un monitor esterno o un proietto dotato di interfaccia HDMI. Come disponiti visualizzazione possono essere usati ancche altri monitor o teilevitori al plasma o LCD. Il chip grafico, che rappresenta il cuore della Stazione, supporta fino 4K (UHD) con risoluzione 3.840 × 2.160 pixel.

Per collegare i monitor alla Stazione dock usare soltanto i cavi HDMI ad alta qualità. Durante l'installazione del monitor secondario lo schermo del Mac può lampeggiare ma è un fenomeno normale.

ALIMENTAZIONE E RICARICA

Apple New MacBook

La Stazione dock offre 1 porta USB tipo C Power Delivery previstaanche per l'alimentazione del dispositivo madre tramite l'adattatore di rete originale e per la ricarica dei dispositivi connessi tramite la porta USB 3.0.

COLLEGAMENTO DEI DISPOSITIVI USB

Le porte USB 3.0 sono utili per collegare tastiere, mouse, dischi esterni, stampanti e altri dispositivi periferici o per collegare un altro USB hub per ottenerere altre porta USB disponibili. In tal caso si consiglia di usare il hub con alimentazione autonoma. Qualora il dispositivo non venga ricaricato oppure non funzioni, insere l'adattatore di alimentazione originale USB tipo C nella porta USB tipo C della Stazione dock per supportare l'alimentazione.

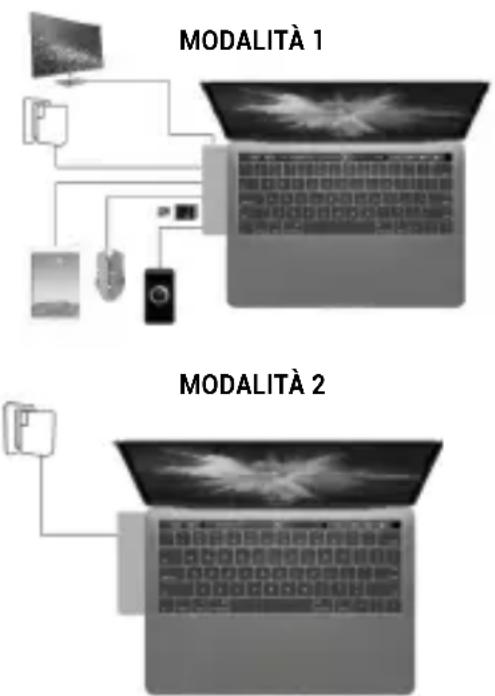

Modalità di collegamento dei dispositivi periferici:

Modalità 1 - per collegare un'alto monitor o trasmettere dati

Modalità 2 - per alimentare il Mac o altri dispositivi USB 3.0 Modalità 3 - per lo schermo del Mac abbassato

La maggioranza dei problemi con la Stazione dock e con i dispositivi periferici connessi cui essere risolta scollegando la Stazione alla porta USB tipo C del Mac e riconnetten-dola dopo ca. 10 secondi.

ISTRUZIONI DI SICUREZZA

• Evitare i valori estremi della temperatura e dell'umidità.
• Usare il disposativo su un supporto orizzontale per evitare la caduta per terra a causa del suo scivolamento.
• Conservare il Libretto d'uso per agli evenienza.

In collaboration con il Centro di assistenza tecnica

• controllare il funzionamento del disposativo après la sua caduta per terra o nell'acqua
• verificare il funzionamento del dispositivo in caso di rottura dell'involucro
• sporgere il reclamo se il disposativo non funziona secondo il Libretto d'uso.

DOMANDE FREQUENTI

Domanda: Sto usando il Bootcamp con il SO Windows 10 nel Mac. Posso usare esta Stazione dock?

Risposta: Si, la Stazione dock funziona perfettamente anche sul Mac dotato del SO Windows 10. L'installazione degli strumenti è automatica.

Domanda: La Stazione dock non ricarica i tablet Apple / Samsung.

Risposta: Se il dispositorio connesso non viene ricaricato tramite la porta USB 3.0 oppure non funziona, insere l'originale adattatore di alimentazione USB tipo C nella porta USB tipo C della Stazione dock per supportare l'alimentazione. Purtroppo, nonostante la norma europea relativa all'unificazione dei dispositivi di alimentazione, alcune aziende proteggoni i loro prodotti dimarca e permettono la loro ricarica tramite la porta USB tipo C sostanto tramite l'adattatore di alimentazione originale/licenziato.

Domanda: Posso ricevere ulteriori dettagli sui problemi ri-quadanti la Stazione dock USB tipo C?

Risposta: Certo, basta contattare il nostro centro di as stenza tecnica.
