Typ produktu	USB-C dokovacia stanica pre MacBook Pro
Značka	i-TEC
Model	C31MBPADA
Rozmery (D × Š × V)	134 × 41 × 9 mm
Hmotnosť	60 g
Napájanie	Napájané z USB-C portu počítača, bez potreby externého sieťového adaptéra
Porty	1× HDMI, 2× USB 3.0 Typ A, 1× USB-C (Power Delivery 100W, dáta, DisplayPort Alt Mode), 1× USB-C (iba dáta), 1× slot SD, 1× slot MicroSD
Maximálne HDMI rozlíšenie	3840 × 2160 @ 30 Hz
Režimy zobrazenia	Rozšírenie, Zrkadlenie, Primárny monitor
Systémová kompatibilita	macOS, Windows 10 (cez Bootcamp); Automatické ovládače
Požadovaný hardvér	MacBook Pro 2016 alebo novší
Hlavné funkcie	Pripojenie externých monitorov, nabíjanie MacBooku (cez PD), prenos USB dát, čítanie SD/MicroSD kariet
Údržba a čistenie	Utrite mäkkou suchou handričkou. Nepoužívajte abrazívne chemikálie.
Bezpečnosť	Nevystavujte extrémnym teplotám ani vlhkosti. Umiestnite na rovný povrch, aby ste predišli pádu.
Náhradné diely a opraviteľnosť	Žiadne diely vymeniteľné používateľom. V prípade problému kontaktujte podporu i-TEC.
Všeobecné informácie	Kompaktná a ľahká stanica, ideálna na cestovanie. Používanie bez sieťového adaptéra.

Často kladené otázky - C31MBPADA i-TEC

Funguje adaptér s Windows 10 cez Bootcamp na Macu?

Áno, dokovacia stanica je plne funkčná v systéme Windows 10 na Macu. Inštalácia ovládačov je automatická.

Moje zariadenie pripojené k portu USB 3.0 sa nenabíja, čo robiť?

Ak sa zariadenie pripojené k portu USB 3.0 nenabíja alebo nefunguje, pripojte originálny napájací adaptér USB Type-C k portu USB Type-C Power Delivery na stanici. Niektoré zariadenia sa nabíjajú iba s ich originálnou nabíjačkou.

Môžem pripojiť HDMI 4K monitor k tejto stanici?

Áno, podporuje Ultra HD rozlíšenie až 3840×2160 pri 30 Hz cez HDMI port.

Nabíja stanica môj MacBook Pro?

Áno, port USB-C Power Delivery umožňuje nabíjať MacBook Pro (až 100W) pri súčasnom prenose dát a zobrazení externého monitora.

Aké typy SD kariet sú podporované?

Sloty SD a MicroSD podporujú karty SD/SDHC/SDXC a Micro SD/SDHC/SDXC. Poznámka: naraz je aktívny iba jeden slot.

Musím nainštalovať ovládač manuálne?

Nie, ovládač sa nainštaluje automaticky po pripojení na macOS a Windows 10 (cez Bootcamp).

Môžem pripojiť externý monitor a zároveň nabíjať Mac?

Áno, pomocou portu USB-C označeného Power Delivery/Data/DisplayPort môžete pripojiť napájací adaptér a monitor cez adaptér USB-C na HDMI alebo priamo, ak je monitor USB-C.

Čo robiť, ak externý monitor počas inštalácie bliká?

Je normálne, že obrazovka počítača na krátky okamih blikne počas inštalácie externého monitora. Nie je to chyba.

Funguje stanica s MacBook Air?

Je navrhnutá pre MacBook Pro 2016 a novšie, ale môže fungovať s inými Macmi vybavenými USB-C portami. Kompatibilita však nie je zaručená pre všetky modely.

Ako vyriešiť problém s pripojením?

Odpájajte stanicu od Macu, počkajte približne 10 sekúnd a potom ju znova pripojte. To vyrieši väčšinu menších problémov.

NÁVOD NA OBSLUHU C31MBPADA i-TEC

Dakujeme za zakúpenie i-tec USB Type-C stanice, ktorá umožní Jednoducho a rychlo pripojit k MacBook Pro 2016 a neskorsí Vase oblúbené riadenia pomocou dvoch USB Type-C konektorov. Ponúka 1x HDMI 4K port, 2x USB 3.0 port, 2x USB Type-C port (jeden označený je DisplayPort Alt Mode / dátový / nabijaci a jedem iba dátový), 1xSD slot a 1xMicroSD slot. Vdáka svojim kompaktným Rozmerom, nizkej hmotnosti a použitia bez napájacieho adaptéra je vchodné tiež pre použitie poças ciest.

Prosime o dokladné precitantie celeho manualu pred zahajenim prace s adaptérom.

OBSAH BALENIA

• i-tech USB Type-C adaptor
• Quick Start

SPECIFIKÁCIE

• i-tec USB Type-C adaptor, ktory umožní Jednoducho a rychlo pripojit k MacBook Pro 2016 a neskorsi Vase oblúbené zariadenia pomocou dvoch USB Type-C konektorov
• Rozhranie USB Type-C (3.1 Gen1) a USB 3.0, spätne kompatibilné s USB 2.0
• 1x USB Type-C s Power Delivery s profilom 4 (max. 100W), podporuje tiež prenos dát a Display port Alt Mode, označený
• 2x USB 3.0 port, prenosová rychlost' až 5 Gbps
• 1xSD slot a 1xMicroSD slot pre Čitanie kariet typu SD/SDHC/SDXC a Micro SD/SDHC/SDXC
• Grafické rozhranie: 1x HDMI, max. rozlísieenie 3840x2160@30Hz
• Rozliseenie: 640x480, 800x600, 1024x768, 1280x720, 1280x768, 1280x800, 1280x1024, 1360x768, 1366x768, 1368x768, 1400x1050, 1600x1200, 1680x1050, 1920x1080, 1920x1200, 2048x1152, 2048x1280, 2048x1536, 2560x1440, 2560x1600, 3840x2160
• Režimi: Rozsírit, Zrkadlit a Primárný monitor
• Podporované farby 16 / 32 bitov
• Napájanie zo zbernice USB, nie je potrebné externy napájac adapteré
  OSmacOS
• Rozmery produktu: 134 × 41 × 9 ~mm
  Hmotnostproduktu:60g

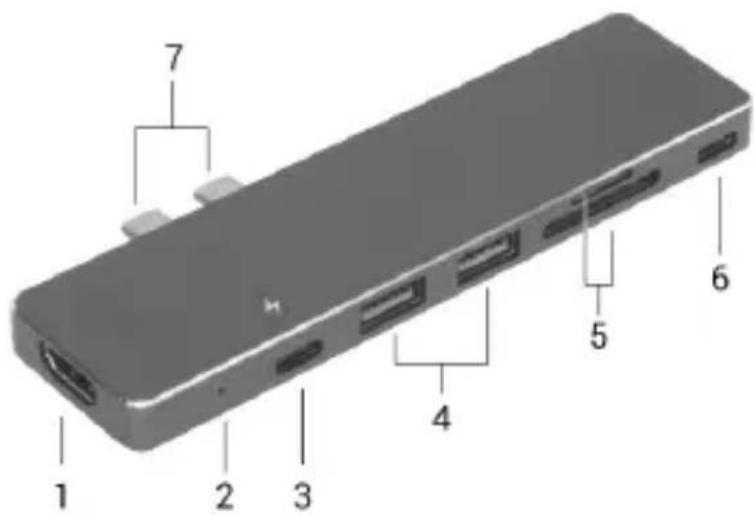

POPIS ADAPTÉRA

1. HDMI port - pre pripojenie monitora
2. LED indikácia pripojenia k Macu

3. USB Type-C DisplayPort Alt Mode / Data / Power Delivery port - pre napájanie zariadení pripojenych cez USB Type-C, pre prenos dát a pre pripojenie monitora pomocou USB-C adaptéra

4. USB 3.0 port Type-A - pre pripojenie USB zariadeni

5. SD a MicroSD slot pre rozne typy SD a MicroSD kariat - v danej chvili pracujie len jedem slot
6. USB Type-C Data port - je určeny len pre prenos dát
7. 1 pár USB Type-C konektor - pre pripojenie dokovacej stanicek MacBooku

SYSTEMEVOZIADAVKY

Hardwarové poziadavyk: MacBook Pro 2016 a neskorsí s vol'nám portom USB Type-C

Operačny systém: macOS; Bootcamp na Windows 10 możné

Po pripojeni sa ovladace pre adaptorin instaluju automaticky zo systemu.

UPOZORNENIE!

Pred samotnou instalaciou sa uistite, ze matev sys nainstalovanynajnovs macOS

PRIPOJENIE HDMI MONITORA

Adaptér je vybavený 1x HDMI UHD 4K portom pre pripojení externého monitora alebo projektora s HDMI rozhraním. Ako zobrazovacie zariadenie možete vyuzit moderné plazmové alebo LCD monitory a televízory. Grafický Čip, ktorý je „srdcom" adaptéra, podporuje až 4K (UHD) Rozlíšenie 3840 x 2160 pixelov. Pre pripojenie monitora k adaptéru použite kvalitné HDMI kabel. Behom instalácie pridavného monitora moze obrazovka MacBooku preblíkávat, co je šandardné stav.

NABIJANIE A NAPAJANIE

Apple New MacBook

Adaptér ponúka 1x USB Type-C Power Delivery port ktory je urceny pre napájanie pripojeného „materského" zariadenia pomocou originalného sietového adapéra a pre nabijanie zariadení pripojenych cez USB 3.0 port.

PRIPOJENIE USB ZARIADENI

USB 3.0 port vyuzijete na pripojenie klávesnice, mysi, externého disku, tlaciarne a dalsich perifériä alebo ich možete vyuzit' na pripojenie USB HUBu, cím ziskate dalsie volné USB porty. V takom pripe doporučujeme použit HUB s externnym napajanim. V pripe, ze sa zariadenie nenabija alebo nepracuje, potom pripojte originálny USB Type-C napajaci adaptor do USB Type-C portadapteru pre podporu napajania.

Możné režimi zapojenia periférií:

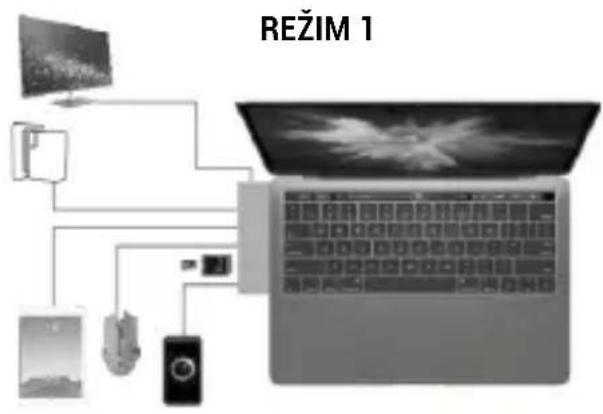

Režim 1 - d'alsí monitor alebo dati

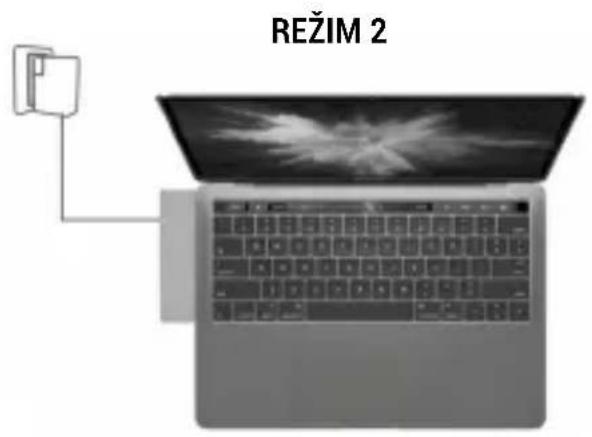

Rezim 2 - napajanie Macu a USB 3.0 zariadeni

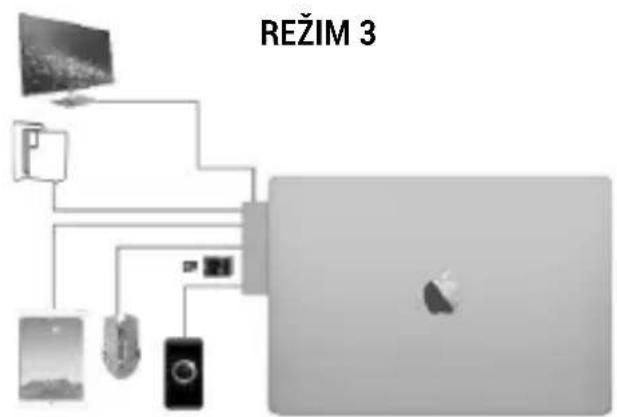

Režim 3 - sklopený monitor na Macu

• Nevystavujte extremnym teplotám a vlhkosti vzduchu.
• Používajte zariadenie na plochych podložkách - vyvarujete sa tym skíznutiu a pádu na zem.
• Uschovajte manuál pre neskorsie fözné použitie.

V sucinnosti so servisnym oddelenfm:

• Overte funkčnost po páde do vody alebo na zem.
• Overtefunkcnost pri prasknutikrytu.
• Reklamujte zariadenie nefungujúce podla manuálu.

Odpoved: Ano, dokovacia stanica je plne funkcná i vo Windows 10 na Macu. Instalácia je taktiež automatická.

Otázka: Mózem získat podrobnejsie informácie o proble-mochs USB Type-C adaptérom?

Odpoved: Iste, moźete sa obratit na nasu technicku podporu.

Otázka: Zariadenie nenabija Apple / Samsung tablet.

Odpoved: V prípade, ze sa zariadenie cez USB 3.0 port nenabíja alebo nepracuje, potom pripojte originány USB Type-C napájac adapter do USB Type-C port adapérupre podporu napájania. Bohuziali napriek europskej normu ozluceni napájacich zariadeni chránia niedtoré firmy svoje znackové vyrobky tak, ze sa dajú nabíjat len originánym / licencovanym napájacim adaptorem prostrednictvom USB Type-C portu.
