Produkttyp	USB-C-Dockingstation für MacBook Pro
Marke	i-TEC
Modell	C31MBPADA
Abmessungen (L × B × H)	134 × 41 × 9 mm
Gewicht	60 g
Stromversorgung	Wird über den USB-C-Anschluss des Computers gespeist, kein externes Netzteil erforderlich
Anschlüsse	1× HDMI, 2× USB 3.0 Typ-A, 1× USB-C (Power Delivery 100W, Daten, DisplayPort Alt Mode), 1× USB-C (nur Daten), 1× SD-Kartenslot, 1× MicroSD-Kartenslot
Maximale HDMI-Auflösung	3840 × 2160 @ 30 Hz
Anzeigemodi	Erweitern, Spiegel, Hauptmonitor
Systemkompatibilität	macOS, Windows 10 (über Bootcamp); Automatische Treiber
Erforderliche Hardware	MacBook Pro 2016 oder neuer
Hauptfunktionen	Anschluss externer Bildschirme, Aufladen des MacBook (über PD), USB-Datenübertragung, Lesen von SD-/MicroSD-Karten
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine scheuernden Chemikalien verwenden.
Sicherheit	Nicht extremen Temperaturen oder Feuchtigkeit aussetzen. Auf eine ebene Fläche legen, um Stürze zu vermeiden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile. Bei Problemen wenden Sie sich an den i-TEC-Support.
Allgemeine Informationen	Kompakte und leichte Station, ideal für Reisen. Verwendung ohne Netzteil.

Häufig gestellte Fragen - C31MBPADA i-TEC

Funktioniert der Adapter mit Windows 10 über Bootcamp auf dem Mac?

Ja, die Dockingstation ist unter Windows 10 auf dem Mac voll funktionsfähig. Die Treiberinstallation erfolgt automatisch.

Mein am USB 3.0-Anschluss angeschlossenes Gerät lädt nicht, was tun?

Wenn das am USB 3.0-Anschluss angeschlossene Gerät nicht lädt oder nicht funktioniert, schließen Sie das originale USB Typ-C-Netzteil am USB Typ-C Power Delivery-Anschluss der Station an. Manche Geräte laden nur mit ihrem originalen Ladegerät.

Kann ich einen HDMI 4K-Bildschirm an diese Station anschließen?

Ja, sie unterstützt Ultra-HD-Auflösung bis zu 3840×2160 bei 30 Hz über den HDMI-Anschluss.

Lädt die Station mein MacBook Pro?

Ja, der USB-C Power Delivery-Anschluss ermöglicht das Aufladen des MacBook Pro (bis zu 100W) bei gleichzeitiger Datenübertragung und Anzeige eines externen Bildschirms.

Welche SD-Kartentypen werden unterstützt?

Die SD- und MicroSD-Steckplätze unterstützen SD/SDHC/SDXC- und Micro SD/SDHC/SDXC-Karten. Hinweis: Es ist jeweils nur ein Steckplatz aktiv.

Muss ich einen Treiber manuell installieren?

Nein, der Treiber wird nach dem Anschließen unter macOS und Windows 10 (über Bootcamp) automatisch installiert.

Kann ich einen externen Monitor anschließen, während mein Mac geladen wird?

Ja, über den mit Power Delivery/Data/DisplayPort gekennzeichneten USB-C-Anschluss können Sie ein Netzteil und einen Monitor über einen USB-C-auf-HDMI-Adapter oder direkt anschließen, wenn der Monitor USB-C hat.

Was tun, wenn der externe Bildschirm während der Installation flackert?

Es ist normal, dass der Computerbildschirm während der Installation des externen Monitors kurz flackert. Dies ist kein Defekt.

Funktioniert die Station mit MacBook Air?

Sie wurde für MacBook Pro 2016 und neuer entwickelt, kann aber auch mit anderen Macs mit USB-C-Anschlüssen funktionieren. Die Kompatibilität ist jedoch nicht für alle Modelle garantiert.

Wie behebe ich ein Verbindungsproblem?

Trennen Sie die Station vom Mac, warten Sie etwa 10 Sekunden und schließen Sie sie wieder an. Damit lassen sich die meisten kleineren Probleme beheben.

BEDIENUNGSANLEITUNG C31MBPADA i-TEC

DEitte lessen Sie das gesamte Handbuch sorgfältig durch. Die ausfuhrliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.cz/de/ unter „Benutzerhandbücher, Treiber" bei diesen Produkt zu finden. Wenn Sie Probleme haben, Kontaktieren Sieitte unser Support-Team unter: [e-mail]

Wir bedanken uns für den Kauf des Produkts i-tec USB Type-C Station, mit Hilfe dessen ihre Lieblingsgeräte mit zwei USB Type-C Anschlüssen an MacBook Pro 2016 einfach und schnell anzuschreiben sind. Es bietet 1x HDMI 4K Port, 2x USB 3.0 Port, 2x USB Type-C Port (ein DisplayPort Alt

Mode / Daten- / Aufladungsport mit markiert und ein Datenport), 1x SD Slot und 1x MicroSD Slot an. Dank seinen Kompaktmaßen, niedrigem Gewicht und der Verwendungsmöglichkeit ohne Versorgungsadapter ist es auch für unterwegs geeignet.

Lesen SieittevorBeginnderArbeitmit demAdapter sorgfaltig die gesamteGebrauchsanweisung.

LIEFERUMFANG

• i-tec USB Type-C Adapter
  Quick Start

SPEZIFIKATION

• i-tech USB Type-C Adapter, mit Hilfe dessen ihre Lieblingsgeräte mit zwei USB Type-C Anschlüssen an MacBook Pro 2016 einfach und schnell anzuschreiben sind
• USB Type-C (3.1 Gen1) und USB 3.0 Schnittstelle, rückwärts kompatibel mit USB 2.0
• 1x USB Type-C mit Power Delivery mit Profil 4 (max. 100W), es werden auch die Datenübertragung und Display Port Alt Mode - mit markiert - Unterstützung
• 2x USB 3.0 Port, Übertragungsgeschwindigkeit von bis zu 5 Gbps
• 1x SD Slot und 1x MicroSD Slot zum Lesen von SD/SDHC/SDXC und Micro SD/SDHC/SDXC Karten
• Grafische Schnittstelle: 1x HDMI, max. Schnittstelle 3840x2160@30HZ
• Mögliche Schnittstellen: 640x480, 800x600, 1024x768, 1280x720, 1280x768, 1280x800, 1280x1024, 1360x768, 1366x768, 1368x768, 1400x1050, 1600x1200, 1680x1050, 1920x1080, 1920x1200, 2048x1152, 2048x1280, 2048x1536, 2560x1440, 2560x1600, 3840x2160
• Einstellungen: Erweitern, Spiegeln und Primärmonitor
• Unterstützte Farben 16 / 32 bit
  Die Stromversorgung findet über den USBstatt (kein Stromadapter notwendig)
  OS: macOS
• Produkttabmessungen: 134 × 41 × 9 mm
  Produktgewicht: 60 g

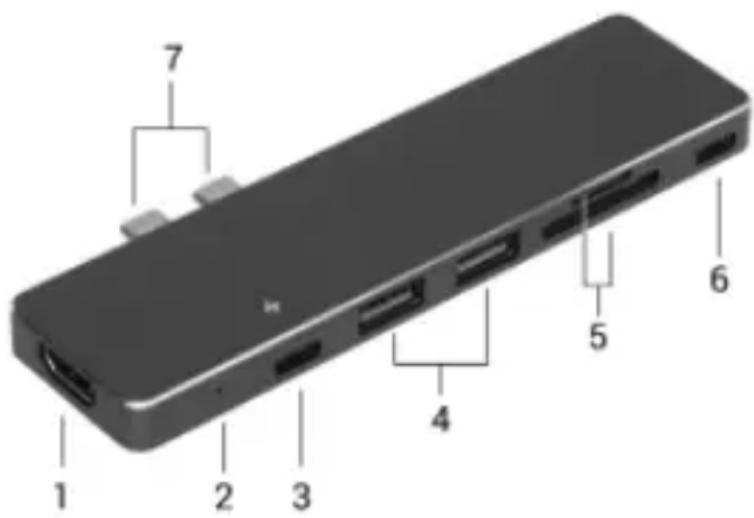

SPEZIFIKATION DES ADAPTERS

1. HDMI Port - für Bildschirmanschluss

2. LED Anzeige für Anschluss an Mac

3. USB Type-C DisplayPort Alt Mode / Data / Power Delivery Port - für Versorgung der über USB Type-C angeschlossenen Geräte, für Datenübertragung und Bildschirmanschluss mit Hilfe von USB-C Adapter

4. USB 3.0 Port Type-A - für Anschluss von USB Geräten
5. SD und MicroSD Slot für verschiedene Typen von SD und MicroSD Karten - in jeder Zeit arbeitet nur ein Slot
6. USB Type-C Data Port - zur Datenübertragung bestimmt
7. 1 Paar von USB Type-C Anschlüssen - für Anschluss der Docking Station an MacBook

SYSTEMANFORDERUNGEN

Hardware-Anforderungen: MacBook Pro 2016 und neuer

Betriebssystem: macOS; Bootcamp auf Windows 10 möglich

Nach Anschluss werden die Adaptertreiber automatisch vom System installiert.

HINWEIS!

Vor der eigenen Installation gehen Sie sicher, dass das neueste macOS Betriebssystem installiert ist.

ANSCHLUSS VON HDMI-BILDSCHIRM

Der Adapter verfügt über 1x HDMI UHD 4K Port für den Anschluss eines externen Bildschirms oder Projektors mit HDMI Schnittstelle. Als Abbildungsgerät konnen Sie moderne Plasma- oder LCD-Bildschirme und Fernseher nutzen. Der grafische Chipsatz, der „das Herz“ des Adapters darstellt, unterstützt bis zu 4K (UHD) Auflösung 3840 x 2160

Pixel. Für den Anschluss des Bildschirms an den Adapter ist ein hochwertiges HDMI Kabel zu verwenden. Wahrend der Installation des Zusatzbildschirms kann das Display von Mac blinken, was ein Standardzustand ist.

AUFLADUNG UND VERSORGUNG

Apple New MacBook

Der Adapter bietet 1x USB Type C Power Delivery Port and der zur Versorgung des angeschlossenen "Muttergeräts" mittels Originalnetzadapter und zur Aufladung der über USB 3.0 Port angeschlossenen Geräte bestimmt ist.

ANSCHLUSS VON USB-GERÄTEN

Der USB 3.0 Port kann entweder für den Anschluss von Tastatur, Maus, externer Festplatte, Drucker und anderen Peripherien oder für den Anschluss von USB-HUB genutzt werden, wodurch weitere frei USB Ports gewonnen werden. In thisem Fall empfehlen wir, einen HUB mit externer Versorgung zu verwenden. Falls das Gerät nicht geladen wird oder nicht arbeitet, dann schreiben Sie um das Laden zu unterstützen den Original USB Type-C Versorgungsadapter an USB Type-C Port des Adapters an.

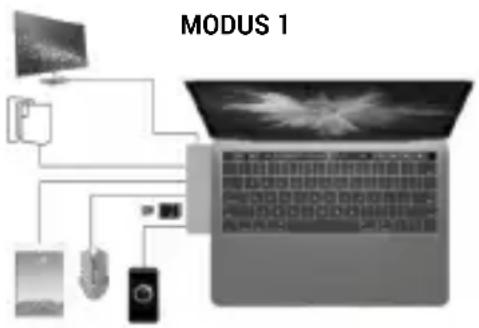

Mögliche Modi angeschlossener Peripherien:

Modus 1 - für einen weiteren Bildschirm oder Daten

Modus 2 - für Versorgung von Mac und USB 3.0 Geräten

Modus 3 - für einen zugeklappten Bildschirm von Mac

Der Großteil der Probleme mit dem Adapter (mit der Docking Station) und den angeschlossenen Peripheriegeräten kann so gelöst werden, dass Sie den Adapter (Docking Station) vom USB-Mac-Anschluss Typ C trennen und für etwa 10 Sekunden wieder anschließen.

SICHERHEITSHINWEISE

• Extremen Temperaturen und Luftfeuchtigkeit nicht ausstellen.
• Gerät auf flachen Unterlagen nutzen - so vermeiden Sie Abrutschen und Sturz auf den Boden.
• Bewahren Sie das Benutzerhandbuch für spätere Verwendung auf.

In Zusammenarbeit mit der Serviceabteilung:

• Überprüfen Sie die Funktionsfähigkeit nach einem Sturz ins Wasser oder auf den Boden.
• Überprüfen Sie die Funktionsfähigkeit bei Bruch des Deckels.
• Reklamieren Sie das Gerät, wenn es nicht so Funktioniert, wie im Benutzerhandbuch beschrieben.

OFT GESTELLTE FRAGEN

Frage: Ich verwende Bootcamp mit Windows 10 auf Mac.
Wird der Adapter funktionieren?

Antwort: Ja, die Docking Station ist voll funktionsfähig unter Windows 10 auf Mac. Die Installation wird auch automatisch durchgeführt.

Frage: Kann ich{nahere Informationen über die Probleme mit USB Type-C Adapter gekommen?

Antwort: Nattürlich, Sie können sich an unsere technische Unterstützung wenden.

Frage: Apple / Samsung Tablet-PC wird durch das Gerät nicht aufgeladen

Antwort: Falls das Gerät über USB 3.0 Port nicht aufgeladen wird oder nicht arbeitet, dann schlieben Sie den Original USB Type-C Versorgungsada USB Type-C Port des Adapter zur Ladeunterstützung an. Leider schützen eine Firmen ihre Markenprodukte auch trotzt europäischer Norm über den Zusammenhangs von Versorgungsgeräten, so dass sie nur mit Hilfe von Original-/ lizenziertem Versorgungsadapter über USB Type-C Port aufgeladen werden können.

INTRODUCTION

SPECIFICAZIONI TECHNICHE

Dieses Produkt tragt das Recycling-Symbol gemäß der EU-Richtinie. Das bedeutet, dass das Gerät am Ende der Nutzungsszeit bei einer communalen Sammelstelle zum recycleln abgegeben werden muss, (kostenloss). Eine Entsorgung über den Haus-/Restmull ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)
