BEDIENUNGSANLEITUNG CADUA4KDOCKPDLUK i-TEC

DE Bitte lesen Sie das gesamte Handbuch sorgfältig durch. Die ausführliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.cz/de/ unter „Benutzerhandbücher, Treiber“ bei diesem Produkt zu finden. Wenn Sie Probleme haben, kontaktieren Sie bitte unser Support-Team unter: [e-mail]

Wir bedanken uns für den Kauf von i-tec Docking Station, die es Ihnen ermöglicht, Ihre Lieblingsgeräte an Notebook oder Tablet-PC mit USB-C oder USB-A Port mit Hilfe von USB Anschluss anzuschließen. Sie gewinnen Zugang zur Versorgung (es gilt für den Anschluss über USB-C oder Thunderbolt 3; beim Anschluss über USB 3.0 ist es technologisch nicht möglich, ein Notebook aufzuladen), von bis zu zwei Bildschirmen mit 4K Auflösung, gegebenenfalls von einen Bildschirmen mit 4K Auflösung (einem mit 5K). Vier USB 3.0 Ports und zwei USB-C Port ermöglichen Ihnen Ihr ganzes Lieblingszubehör anzuschließen. Vorhandene Anschlüsse: 2x HDMI Port und 2x Display Port (gleichzeitig können nur 2 Grafikausgänge aktiv sein), 1x Ethernet GLAN RJ-45 Port, 4x USB-A 3.0 Ports, 2x USB-C Ports, 2x Audio Ports (Kopfhörer und Mikrofon), 1x Eingang für externe DC Versorgung und On/Off Schalter. Zum Vorteil gehört die Möglichkeit, die Docking Station an den USB-A 3.0 oder USB-C Port Ihres Notebooks / Tablet-PCs anschließen zu können.

LIEFERUMFANG

• i-tec USB-A 3.0 / USB-C Docking Station
- Kombiniertes Verbindungskabel USB-C zu USB-C und USB-A (1 m)
- Versorgungsadapter (DC Ausgang: 20.0V/5.0A max. 100.0W, DC Kabel 110 cm)
- Quick Start

SPEZIFIKATION UND BESCHREIBUNG

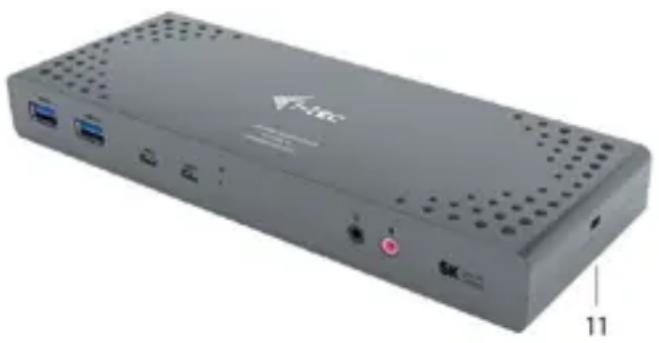

Vorderseite:

1. 2x USB-A 3.0 Port für den Anschluss Ihrer bestehenden USB 3.1/3.0/2.0 Geräte und hohe Datenübertragungsgeschwindigkeit (5 Gbps), Unterstützung der USB Hot Swapping Funktion*
2. 2x USB-C 3.1 Port für den Anschluss Ihrer USB-C Geräten, er ist nur für Datenübertragung (5 Gbps) bestimmt
3. LED-Kontrollleuchte
4. Separator Mikrofoneingang und Kopfhörerausgang, 1x 3.5 mm Audio out 5.1, 1x 3.5 mm Mic in

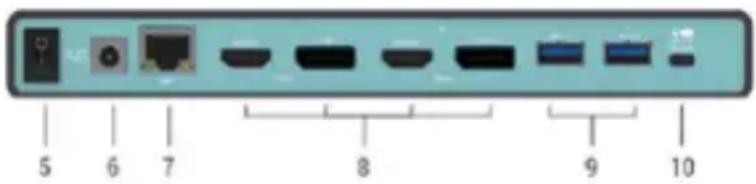

Hinterseite:

1. On/Off Schalter für Einschaltung und Ausschaltung der Docking Station
2. Eingang für Versorgung – externer Versorgungsadapter (Ausgang: DC 20.0V/5.0A) Die Außenstromversorgungsquelle ist ausschließlich zur Verwendung für CADUA4KDOCKPDL bestimmt.

3. 1x Ethernet GLAN RJ-45 Port für Hochgeschwindigkeitszugang zum Netzwerk und Internet über Gigabit Ethernet, unterstützt die Geschwindig-keiten 10 / 100 / 1000 Mbps

4. Grafische Auflösung: 2x HDMI und 2x Display Port. Die Docking Station unterstützt den Anschluss von max. zwei Bildschirmen. Auflösung:

5. 1 Bildschirm angeschlossen über 2 DP Kabel: 1x DP + 1x DP unterstützt bis zu 5K 5120x2880@60Hz, die Grafikkarte in Ihrem Computer muss 5K Auflösung unterstützen

6. 2 Bildschirme gleichzeitig angeschlossen: 1x DP + 1x DP unterstützt bis zu 4096x2160@60Hz; 1x DP + 1x HDMI unterstützt bis zu 4K 4096x2160@60Hz; 1x HDMI + 1x HDMI unterstützt bis zu 4K 4096x2160@60Hz

7. 2x USB-A 3.0 Port für den Anschluss Ihrer bestehenden USB 3.1/3.0/2.0 Geräte und hohe Datenübertragung (5 Gbps), Unterstützung der USB Hot Swapping Funktion *

8. USB-C Port für den Anschluss der Docking Station an Notebook mit USB-C oder USB-A Schnittstelle (Kombiniertes Verbindungskabel USB-C zu USB-C und USB-A (1 m) ist im Lieferumfang enthalten). Beim Anschluss an USB-C oder Thunderbolt 3 Port Ihres Notebooks unterstützt die Docking Station auch die Power Delivery Funktion unter Profil 4 (standardmäßig 60.0W, max. 65.0W) für die Aufladung Ihres Notebooks.

* Die Dockingstation unterstützt das schnelle Laden von BC 1.2, jedoch nur einen Port zu einem bestimmten Zeitpunkt.

Hardware-Anforderungen: Notebook / Tablet-PC mit einem freien USB-A oder USB-C Port (Für USB-C wird der Power Delivery Alt Mode zum Laden empfohlen)

Betriebssystem: Windows 7 / 8 / 8.1 / 10 32/64 bit, macOS X, Linux Ubuntu 14.04 / 16.04, Android 6 und höher. Windows 10 – automatische Treiberinstallation vom BS. Andere Betriebssysteme – manuelle Treiberinstallation. Firmware wird automatisch installiert.

Für übliche Arbeit an mehreren Bildschirmen

• Prozessor: Intel Core i5 2+GHz / AMD Trinity oder besser
• RAM: 4GB
• Grafikprozessor: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM oder besser
• USB 3.0 / USB-C Port

Für Videoabspielen

• Prozessor: Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P oder besser
• RAM: 8GB
• Grafikprozessor: Intel HD 4000, ATI Radeon HD 8650, NVidia GeForce 7xxM oder besser
• USB 3.0 / USB-C Port

Zum Abspielen von Ultra HD 4K/5K Video muss der Computer fähig sein, dieses Video durch seinen Grafikprozessor zu dekodieren. Es gilt vor allem bei weniger leistungsfähigen Übertragungscomputers, dass sie zwar das Abspielen von 4K/5K Video schaffen können, aber das Ergebnis ist nicht ideal (Unterbrechungen, Bildreißen).

TREIBERINSTALLATION UNTER WINDOWS 7 / 8 / 8.1 / 10 (32/64 BIT)

HINWEIS! Schließen Sie die Docking Station an Ihr Notebook / Tablet PC nicht an, bis die betreffenden Treiber nicht installiert sind. Die Treiber sind nur vor erster Benutzung zu installieren. Vergewissern Sie sich vor der Installation, dass Sie im System die neuesten Treiber für Ihr Gerät installiert haben und BIOS aktualisiert ist.

Für Windows 7/8/8.1 sind die Treiber unter unserer Internetseite www.i-tec.cz/de unter „Download“ bei diesem Produkt herunterzuladen oder unter www.i-tec.cz/setup. Starten Sie die Installation von herutergeladener Datei, wählen Sie die Installationssprache aus und gehen Sie nach Anweisungen auf dem Bildschirm vor.

Unter Windows 10 ist die Docking Station direkt anzuschließen, die Treiber werden nach Internetanschluss vom System automatisch installiert.

TREIBERINSTALLATION UNTER MACOS

WARNUNG! Schließen Sie das Dock an Ihren Mac erst dann an, wenn Sie die entsprechenden Treiber installiert haben. Treiber müssen nur vor der ersten Verwendung installiert werden. Wir empfehlen, dass Sie das neueste macOS-Betriebssystem installiert haben.

Die Treiber sind unter unserer Internetseite www.i-tec.cz/en/ unter „Download“ bei diesem Produkt herunterzuladen und so werden sie installiert.

SICHERHEITSHINWEISE

• Extremen Temperaturen und Luftfeuchtigkeit nicht ausstellen.
• Gerät auf flachen Unterlagen nutzen – so vermeiden Sie Abrutschen und Sturz auf den Boden.
• Bewahren Sie das Benutzerhandbuch für spätere Verwendung auf.

In Zusammenarbeit mit der Serviceabteilung:

• Überprüfen Sie die Funktionsfähigkeit nach einem Sturz ins Wasser oder auf den Boden.
• Überprüfen Sie die Funktionsfähigkeit bei Bruch des Deckels.
• Reklamieren Sie das Gerät, wenn es nicht so funktioniert, wie im Benutzerhandbuch beschrieben.

HÄUFIG GESTELLTE FRAGEN

Verfügbar auf unserer Webseite www.i-tec.cz/de/ auf der Registerkarte "FAQ" dieses Produkts.

INTRODUCTION

DE - Dieses Produkt trägt das Recycling-Symbol gemäß der EU-Richtinie. Das bedeutet, dass das Gerät am Ende der Nutzungszeit bei einer kommunalen Sammelstelle zum recyceln abgegeben werden muss, (kostenloss). Eine Entsorgung über den Haus-/Restmüll ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)

DE Ergänzung zum Produkthandbuch, in welchem alle erforderlichen Informationen aufgeführt sind, welche durch die Vorschrift VERORDNUNG DER KOMMISSION (EU) 2019/1782 verlangt werden. (Dieses Produkt erfüllt alle Anforderungen, welche durch die vorgenannte Vorschrift verlangt werden).
