INSTRUKCJA OBSŁUGI CADUA4KDOCKPDLUK i-TEC

PL Upewnij się, że uważnie przeczytałeś instrukcji obsługi. Szczegółowy podręcznik jest dostępny na naszej stronie internetowej www.i-tec.cz/pl/ w zakładce "Instrukcje, sterowniki". W razie jakichkolwiek problemów, skontaktuj się z naszym serwisem pod adresem: [e-mail]

Dziękujemy za zakup stacji dokującej i-tec, nasz produkt pozwala podłączyć Twoje ulubione urządzenia za pośrednictwem pojedynczego kabla USB do laptopa lub tabletu z portem USB-C lub USB-A. W ten sposób uzyskasz możliwość ładowania (dotyczy to połączenia za pomocą USB-C lub Thunderbolt 3, w przypadku połączenia za pomocą USB 3.0, nie jest możliwe technologiczne ładowanie laptopa przez stację dokującą), możliwość podłączenia do dwóch monitorów o rozdzielczości 4K lub jednego monitora o rozdzielczości 5K. Cztery porty USB 3.0 i dwa porty USB-C umożliwiają podłączenie wszystkich ulubionych akcesoriów. Stacja dokująca posiada 2x port HDMI i 2x Display Port (tylko 2 wyjścia graficzne mogą być aktywne jednocześnie), 1x port Ethernet GLAN RJ-45, 4x port USB-A 3.0, 2x port USB-C 3.1, 2x port Audio (słuchawki i mikrofon), 1x wejście zewnętrznego zasilania oraz włącznik / wyłącznik. Zaletą jest możliwość podłączenia stacji dokującej do portu USB-A 3.0 lub USB-C laptopa / tabletu

ZAWARTOŚĆ OPAKOWANIA

• Stacja dokująca USB-A 3.0 / USB-C firmy i-tec
- Kombinowany kabel połączeniowy USB-C do USB-C oraz do USB-A (1m)
- Zasilacz (wyjście DC: 20.0V / 5.0A max. 100.0W, kabel DC 110 cm)
- Quick start

SPECYFIKACJA I OPIS

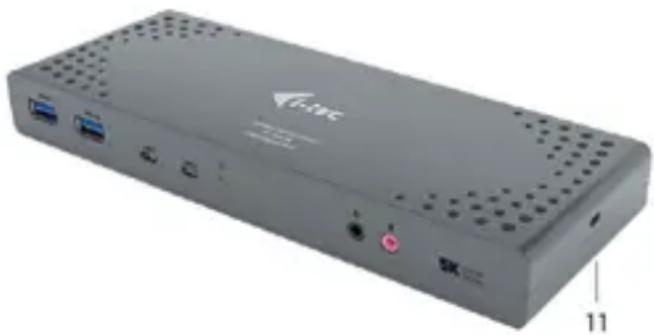

Przedni panel:

1. 2x port USB-A 3.0 do podłączania urządzeń USB 3.1 / 3.0 / 2.0 i szybkiej transmisji danych do 5 Gb/s; obsługuje funkcję USB Hot Swap *
2. 2x port USB-C 3.1 do podłączenia twojego urządzenia USB-C, służy jedynie dla transferu danych (5 Gb/s)
3. Wskaźnik LED
4. Oddzielne wejście mikrofonowe i wyjście słuchawkowe, 1x 3,5 mm Wyjście audio 5.1, 1x 3,5 mm wejście mikrofonowe

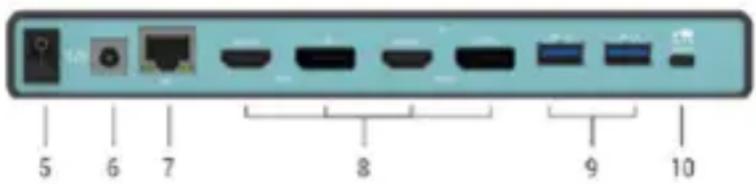

Tylny panel:

1. Przełącznik wł. / Wył. Włączający i wyłączający stację dokującą
2. Wejście zasilania - zewnętrzny zasilacz (wyjście: DC 20.0V/5.0A) Zewnętrzny zasilacz przeznaczony wyłącznie do użytku z CADUA4KDOCKPDL.
3. 1x port Ethernet GLAN RJ-45 umożliwiający szybką łączność sieciową i internetową z łącznością Gigabit Ethernet, obsługuje prędkości 10/100/1000 Mb/s
4. Interfejs graficzny: 2x HDMI i 2x port wyświetlacza. Stacja dokująca obsługuje do dwóch monitorów. Rozdzielczość:
5. 1 monitor podłączony za pomocą 2 przewodów DP: 1x DP + 1x DP obsługuje do 5K 5120x2880 @ 60Hz, karta graficzna w komputerze musi obsługiwać rozdzielczość 5K

- 2 monitory połączone w tym samym czasie: 1x DP + 1x DP obsługuje do 4K 4096x2160 @ 60Hz; 1x DP + 1x HDMI obsługuje do 4K 4096x2160 @ 60Hz; 1x HDMI + 1x HDMI obsługuje do 4K 4096x2160 @ 60Hz

1. 2x port USB-A 3.0 do podłączania urządzeń USB 3.1 / 3.0 / 2.0 i szybkiej transmisji danych do 5 Gb/s; obsługuje funkcję USB Hot Swap *

2. USB-C (w zestawie znajduje się kombinowany kabel połączeniowy USB-C do USB-C oraz do USB-A (1m)). W przypadku podłączenia do portu USB-C lub Thunderbolt 3 w stacji dokującej, stacja dokująca obsługuje także funkcję Power Delivery w profilu 4 (standardowo 60.0W, maksymalnie 65.0W) do ładowania laptopa.

* Obsługuje szybkie ładowanie BC 1.2, ale tylko jeden port w danym momencie.

Wymagania sprzętowe: Laptop / tablet z wolnym portem USB-A lub USB-C (Do ładowania przez USB-C niezbędny jest tryb Power Delivery Alt Mode)

System operacyjny: Windows 7/8 / 8.1 / 10 32/64 bit, macOS X, Linux Ubuntu 14.04 / 16.04, Android 6 lub późniejszy. Windows 10 - automatyczna instalacja sterowników systemu operacyjnego. Inne systemy operacyjne - ręczna instalacja sterowników. Firmware aktualizuje się automatycznie.

Do rutynowych prac na wielu monitorach

• Procesor: Intel Core i5 2 + GHz / AMD Trinity lub nowszym
- RAM: 4 GB
- Procesor graficzny: Intel HD 4000, ATI Radeon HD7xxx, NVIDIA GeForce 5xxM lub nowszy
• Port USB 3.0 / USB-C

Odtwarzanie wideo

• Procesor: Intel Core i7 2 + GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P lub szybszy
• RAM: 8 GB
• Procesor graficzny: Intel HD 4000, ATI Radeon HD 8650, NVIDIA GeForce 7xxM lub nowszy
• Port USB 3.0 / USB-C

Aby odtwarzać filmy Ultra HD 4K / 5K, komputer musi być w stanie dekodować ten film

przy użyciu proc e sora g raficznego. W mni ej wyda jnyc h laptopach, Podczas odtwarzania wideo w formacie 4K / 5K, mogą się zdarzyć zakłócenia, przerwania transmisji).

INSTALACJA STEROWNIKA W SYSTEMIE WINDOWS 7/8 / 8.1 / 10 (32/64 BIT)

UWAGA! Nie podłączaj stacji dokującej do laptoga / tabletu, dopóki nie zostaną zainstalowane odpowiednie sterowniki. Sterowniki muszą być zainstalowane tylko przed pierwszym użyciem. Przed instalacją sprawdź, czy w systemie zainstalowano najnowsze sterowniki dla urządzenia i zaktualizowanego systemu BIOS.

Dla Windows 7/8/8.1 należy pobrać sterowniki z naszej strony www www.i-tec.cz/pl/w zakładce Download przy tym produkcie lub z www.i-tec.cz/setup. Uruchom instalację z pobranego pliku, wybierz język instalacji i postępuj zgodnie z instrukcjami.

W Windows 10 stacja dokująca może być podłączona bezpośrednio, sterowniki są automatycznie instalowane z systemu po podłączeniu do Internetu

Uwaga: W systemie Windows 7/8 / 8.1 / 10 zainstaluj sterowniki jako użytkownik "Administrator". Ekran może migać, gdy sterowniki są instalowane, jest to standardowy proces. Po zakończeniu instalacji zalecamy ponowne uruchomienie notebooka / tabletu.

INSTALACJA STEROWNIKA W MACOS X

UWAGA! Nie podłączaj stacji dokującej do komputera Mac, dopóki nie zostaną zainstalowane odpowiednie sterowniki. Sterowniki muszą być zainstalowane tylko przed pierwszym użyciem. Zalecamy zainstalowanie najnowszego systemu operacyjnego macOS.

Pobierz sterowniki z naszej strony internetowej www.i-tec.cz/pl/ na karcie "Pobierz" tego produktu i uruchom instalację.

INSTRUCKJE BEZPIECZEŃSTWA

• Nie narażać na działanie wysokich temperatur i wysokiej wilgotności.
• Używać urządzenia na powierzchniach płaskich w celu uniknięcia upadku.
• Zachować instrukcję do ewentualnego późniejszego użycia.

We współpracy z działem serwisu:

• Sprawdzić funkcjonalność po upadku do wody lub na twarda powierzchnię
• Sprawdzić funkcjonalność gdy obudowa uległa uszkodzeniu
• Odesłać urządzenie gdy nie pracuje zgodnie z instrukcją.

CZESTO ZADAWANE PYTANIA

Dostępne na naszych stronach www.i-tec.cz/pl/ w zakładce „FAQ“ przy niniejszym produkcie.

ÚVOD

PL - To urządzenie oznakowane jest specjalnym symbolem odzysku. Pookresie użytkowania trzeba je zwrócić do odpowiedniego punktu zbiórki i nie wolno umiestczać go razem z nieposortowanymi odpadami. Takie działanie przyniese korzyść dla środowiska. (Tylko w Unii Europejskiej)

PL Uzupełnienie instrukcji produktu, która zawiera wszystkie niezbędne informacje wymagane w ROZPORZĄDZENIU KOMISJI (UE) 2019/1782. (Ten produkt spełnia wszystkie wymagania określone przez powyższe rozporządzenie).
