MANUAL DE USUARIO CADUA4KDOCKPDLUK i-TEC

ES Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro sitio web, www.i-tec.cz/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en [e-mail]

Gracias por adquirir el replicador de puertos de i-tec que le permite conectar fácil y rápidamente en su PC, portátil o tableta USB-C o USB-A sus dispositivos favoritos con un solo cable USB. . Tiene acceso a la alimentación (solo cuando está conectado mediante USB-C o Thunderbolt 3; cuando está conectado a través USB 3.0 no es posible cargar su portátil), permite hasta dos pantallas externas/monitores con resolución 4K o un pantalla (una con resolución 5K). Cuatro puertos USB 3.0 y dos puertos USB-C le permiten conectar todos sus accesorios favoritos. El replicador de puertos ofrece 2x puerto HDMI y 2x Display Port (sólo 2 salidas gráficas pueden estar activas a la vez), 1x puerto Ethernet GLAN RJ-45, 4x puerto USB-A 3.0, 2x puerto USB-C 3.1, 2x puerto de audio (auriculares y micrófono), 1x entrada de alimentación externa DC y el interruptor de encendido/apagado. Una ventaja es la capacidad de conectar un replicador de puertos a un puerto USB-A 3.0 o USB-C en su PC portátil/tableta.

CONTENIDO DEL EMBALAJE

• i-tec Replicador de puertos USB-A 3.0 / USB-C
• Cable de conexión combinado USB-C a USB-C y USB-A (1 m)
• Adaptador de corriente (salida DC: 20.0 V/5.0A max. 100.0W, cable DC 110cm)
• Inicio rápido

ESPECIFICACIONES Y DESCRIPCIÓN

Panel frontal:

1. 2x USB-A 3.0 puertos para conectar sus dispositivos USB 3.1/3.0/2.0 y transferencia de datos a alta velocidad (5 Gbps), apoyo de tecnología USB Hot Swapping *
2. 2x USB-C 3.1 puerto para conectar su dispositivo USB-C y transferencia de datos a alta velocidad (5 Gbps)
3. Indicación LED
4. Entrada de micrófono independiente y salida de auriculares, 1x 3.5 mm Salida de audio 5.1, 1x 3.5 mm Mic

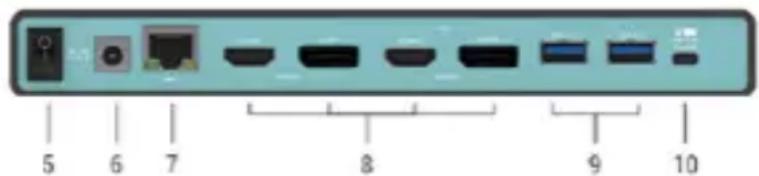

Panel trasero:

1. Interruptor de encendido/apagado para encender y apagar el replicador de puertos
2. Entrada de alimentación – adaptador de corriente externo (salida: DC 20.0V/5.0A) Fuente de alimentación externa, exclusivamente para el uso en CADUA4KDOCKPDL.
3. Puerto Ethernet GLAN RJ-45 para redes de alta velocidad y acceso a internet a través de Gigabit Ethernet, soporta 10/100/1000 Mbps

4. Interfaz gráfica: 2x HDMI y 2x Display Port. Replicador de puertos admite conectar hasta dos pantallas a la vez. Resolución:

5. 1 pantalla conectado a través de 2 cables DP: 1x DP + 1x DP soporta hasta 5K 5120x2880@60Hz, la tarjeta gráfica de su computadora debe soportar 5K de resolución

6. 2 pantallas conectados simultáneamente: 1x DP + 1x DP soporta hasta 4K 4096x2160@60Hz; 1x DP + 1x HDMI soporta hasta 4K 4096x2160@60Hz; 1x HDMI + 1x HDMI soporta hasta 4K 4096x2160@60Hz

7. 2x puerto USB-A 3.0 para conectar sus dispositivos USB 3.1/3.0/2.0 y transferencia de datos de alta velocidad (5 Gbps), apoyo de tecnología USB Hot Swapping *

8. USB-C puerto para conectar a un ordenador portátil con interfaz USB-C o USB-A, ambos cables de conexión incluidos (incluye un cable de conexión combinado USB-C a USB-C y USB-A (1 m)). Cuando se conecta a un puerto USB-C o Thunderbolt 3 en su portátil, el replicador también soporta la función de Power Delivery en el perfil 4 (60.0W, máximo 65.0W) para cargar su portátil.

* La estación de acoplamiento admite la carga rápida de BC 1.2 pero solo un puerto a la vez.

Dimensiones del producto: 223 x 88 x 27 mm

Peso del producto: 338 g

REQUISITOS DEL SISTEMA

Requisitos de hardware: portátil / tableta con puerto USB-A o USB-C libre (Para USB-C, se recomienda Power Delivery Alt Mode para cargar)

Sistema operativo: Windows 7 / 8 / 8.1 / 10 32/64 bit, macOS X, Linux Ubuntu 14.04 / 16.04, Android 6 y superior. Windows 10 - Instalación automática de controladores de OS. Otros sistemas operativos – instalación manual de controladores. El firmware se actualiza automáticamente.

Para trabajos de rutina en varios monitores

• Procesador: Intel Core i5 2+GHz / AMD Trinity o superior
• RAM: 4 GB
• Procesador gráfico: Intel HD 4000, ATI Radeon HD7xxx, NVIDIA GeForce 5xxM o superior
• Puerto USB 3.0/USB-C

Para reproducir video

• Procesador: Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400Po superior
• RAM: 8 GB
• Procesador gráfico: Intel HD 4000, ATI Radeon HD 8650, NVIDIA GeForce 7xxM o superior
• Puerto USB 3.0 / USB-C

Para reproducir videos Ultra HD 4K/5K, su computadora / portátil debe ser capaz de decodificar este video con su procesador gráfico. Especialmente en computadoras

portátiles menos potentes, pueden manejar la reproducción de vídeo 4K/5K, pero el resultado no es ideal (interrupción, desgarramiento de video).

INSTALACIÓN DE CONTROLADORES EN WINDOWS 7 / 8 / 8.1 / 10 (VERSIÓN DE 32/64 BIT) ¡ADVERTENCIA! No conecte el replicador de puertos a su computadora, portátil / tableta hasta que haya instalado los controladores adecuados. Los controladores sólo se deben instalar antes del primer uso. Antes de instalar, asegúrese de tener los controladores más recientes para su dispositivo y un BIOS actualizado instalado en su sistema.

Para Windows 7 / 8 / 8.1, descargue los controladores de nuestro sitio web www.i-tec.cz/es/es en la pestaña "Download" de este producto o en www.i-tec.cz/setup. Ejecute la instalación desde el archivo descargado, seleccione el idioma de instalación y siga las instrucciones de la pantalla.

En Windows 10, el replicador de puertos se puede conectar directamente, los controladores se instalan automáticamente desde el sistema cuando están conectados a Internet.

Nota: En Windows 7 / 8 / 8.1 / 10, instale los controladores como un usuario "Administrador". La pantalla puede parpadear mientras se instalan los controladores, este es un proceso estándar. Una vez finalizada la instalación, le recomendamos que reinicie la computadora, el portátil / tableta.

INSTALACIÓN DE DRIVERS EN MACOS X

¡ADVERTENCIA! No conecte el replicador de puertos a su Mac hasta que instale los controladores adecuados. Los controladores sólo se deben instalar antes del primer uso. Le recomendamos que tenga instalado el último sistema operativo de macOS.

Descargue los controladores desde nuestro sitio web www.i-tec.cz/es/ en la pestaña "Download" de este producto y ejecute la instalación.

INSTRUCCIONES DE SEGURIDAD PARA EL USO DEL REPLICADOR DE PUERTOS

• No exponga a temperaturas y humedad extremas.
• Utilice el dispositivo en arandelas planas para evitar que se resbale y caiga al suelo.
• Guarde los controladores y el manual para uso posterior.

En cooperación con el Departamento de Servicios:

• Verificar la funcionalidad después de caer en el agua o en el suelo.
• Verificar la funcionalidad cuando la cubierta está rota.
• Reivindique que el equipo no funcione de acuerdo con el manual.

PREGUNTAS MÁS FRECUENTES

Disponible en nuestra página web www.i-tec.cz/es/, en la pestaña "FAQ" de este producto.

INTRODUZIONE

ES - El dispositivo está indicado por el símbolo de reciclaje. Esto significa que al final de la vida útil de la instalación, debe asegurarse de que se almacene por separado en un punto de recolección establecido para este fin y no en los lugares designados para la eliminación de desechos municipales ordinarios sin clasificar. Contribuirá a mejorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea)

ES Complemento del manual del producto que incluye todas las informaciones necesarias, exigidas por el REGLAMENTO (UE) 2019/1782 DE LA COMISIÓN. (Este producto cumple todos los requerimientos que exige en reglamento antes citado).
