NÁVOD NA OBSLUHU C31TRAVELDOCKPD i-TEC

Prosíme o dôkladné prečítanie celého manuálu. Podrobný manuál je k dispozícii tiež na našom webe www.i-tec.cz v záložke „Manuály, ovladače“ pri tomto produkte. V prípade problémov sa môžete obrátiť na našu technickú podporu: support@itecproduct.com

USB-C Power Delivery / Dátový port

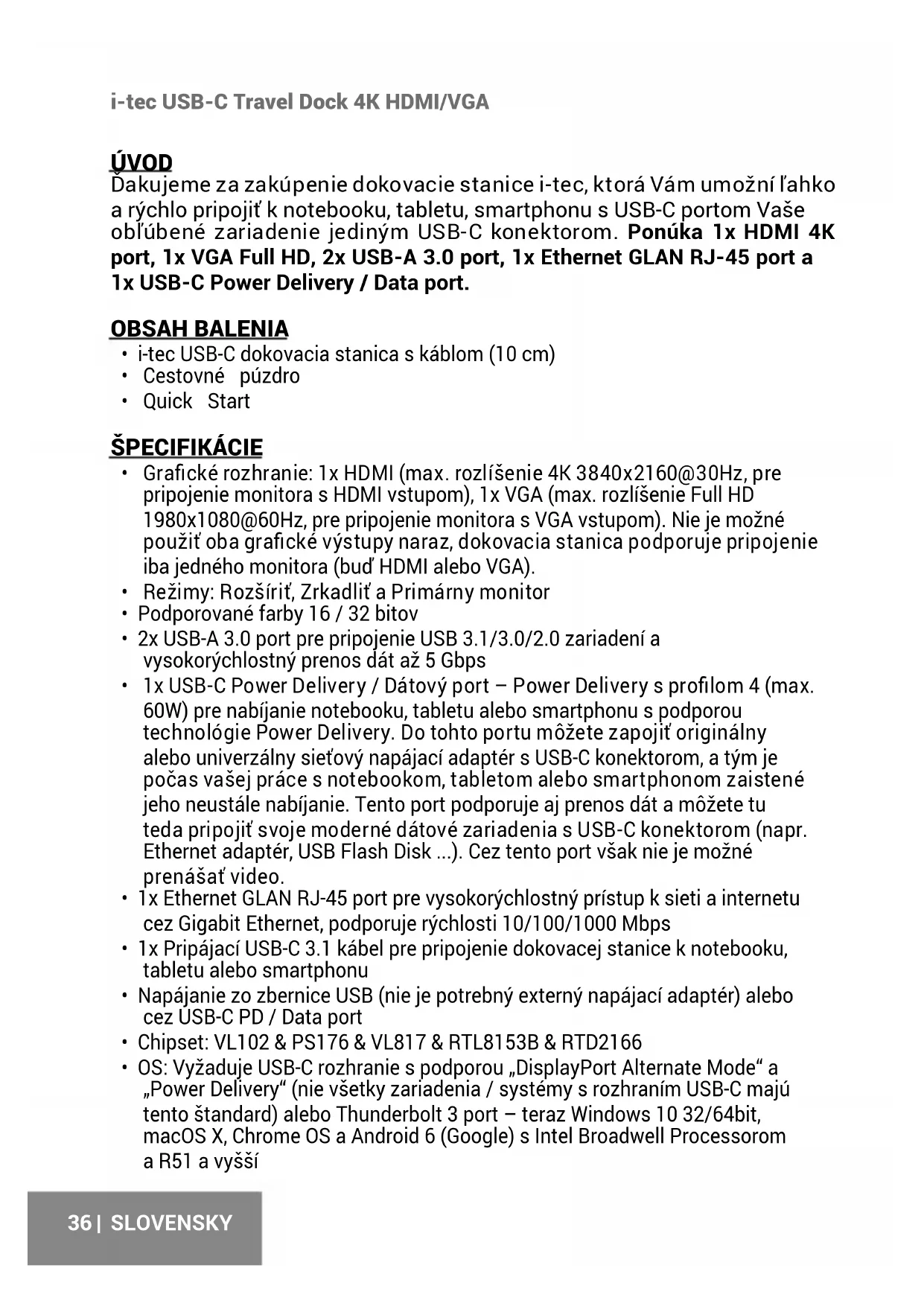

i-tec USB-C Travel Dock 4K HDMI/VGA ÚVOD Ďakujeme za zakúpenie dokovacie stanice i-tec, ktorá Vám umožní ľahko a rýchlo pripojiť k notebooku, tabletu, smartphonu s USB-C portom Vaše obľúbené zariadenie jediným USB-C konektorom. Ponúka 1x HDMI 4K port, 1x VGA Full HD, 2x USB-A 3.0 port, 1x Ethernet GLAN RJ-45 port a 1x USB-C Power Delivery / Data port. OBSAH BALENIA

• Grafické rozhranie: 1x HDMI (max. rozlíšenie 4K 3840x2160@30Hz, pre pripojenie monitora s HDMI vstupom), 1x VGA (max. rozlíšenie Full HD 1980x1080@60Hz, pre pripojenie monitora s VGA vstupom). Nie je možné použiť oba grafické výstupy naraz, dokovacia stanica podporuje pripojenie iba jedného monitora (buď HDMI alebo VGA).

• Režimy: Rozšíriť, Zrkadliť a Primárny monitor

• Podporované farby 16 / 32 bitov

• 2x USB-A 3.0 port pre pripojenie USB 3.1/3.0/2.0 zariadení a vysokorýchlostný prenos dát až 5 Gbps

• 1x USB-C Power Delivery / Dátový port – Power Delivery s profilom 4 (max. 60W) pre nabíjanie notebooku, tabletu alebo smartphonu s podporou technológie Power Delivery. Do tohto portu môžete zapojiť originálny alebo univerzálny sieťový napájací adaptér s USB-C konektorom, a tým je počas vašej práce s notebookom, tabletom alebo smartphonom zaistené jeho neustále nabíjanie. Tento port podporuje aj prenos dát a môžete tu teda pripojiť svoje moderné dátové zariadenia s USB-C konektorom (napr. Ethernet adaptér, USB Flash Disk ...). Cez tento port však nie je možné prenášať video.

• 1x Ethernet GLAN RJ-45 port pre vysokorýchlostný prístup k sieti a internetu cez Gigabit Ethernet, podporuje rýchlosti 10/100/1000 Mbps

• 1x Pripájací USB-C 3.1 kábel pre pripojenie dokovacej stanice k notebooku, tabletu alebo smartphonu

• Napájanie zo zbernice USB (nie je potrebný externý napájací adaptér) alebo cez USB-C PD / Data port

• Hmotnosť produktu: 92 g

SYSTÉMOVÉ POŽIADAVKY

Hardwarové požiadavky: Vyžaduje USB-C rozhranie s podporou „DisplayPort Alternate Mode“ a „Power Delivery“ (nie všetky zariadenia / systémy s rozhraním USB-C majú tento štandard) alebo Thunderbolt 3 port Operačný systém: Windows 10 32/64bit, macOS X, Google (Chrome OS a Android 6 a vyšší) s najnovšími aktualizáciami

INŠTALÁCIA OVLÁDAČOV

Windows 10 32/64bit: Po pripojení sa ovládače pre dokovaciu stanicu inštalujú automaticky zo systému. Pred samotnou inštaláciou sa uistite, že máte v systéme nainštalované najnovšie ovládače pre vaše zariadenie a aktualizovaný BIOS. macOS X: Inštalácia ovládačov v macOS X je automatická. Pred samotnou inštaláciou sa uistite, že máte v Macu nainštalované najnovšie OS pre vaše zariadenie.

PRIPOJENIE HDMI MONITORA

Dokovacia stanica je vybavená 1x HDMI 4K Ultra HD portom pre pripojení externého monitora alebo projektora s HDMI rozhraním. Ako zobrazovacie zariadenie môžete využiť moderné plazmové alebo LCD monitory a televízory. Grafický čip, ktorý je „srdcom“ adaptéra, podporuje až 4K rozlíšenie 3840x2160@30Hz. Pre pripojenie monitora k dokovacej stanici použite kvalitný HDMI kábel. Behom inštalácie prídavného monitora môže obrazovka notebooku, Macu, tabletu alebo PC preblikávať, čo je štandardný stav.

PRIPOJENIE VGA MONITORA

Dokovacia stanica je vybavená 1x VGA Full HD portom pre pripojenie externého monitora alebo projektora s VGA rozhraním. Ako zobrazovacie zariadenie môžete využiť plazmové alebo LCD monitory a televízory. Pre pripojenie monitora k dokovacej stanici použite VGA kábel. Počas inštalácie prídavného monitora môže obrazovka vášho zariadenia preblikávať, čo je štandardný stav. Nie je možné použiť oba grafické výstupy naraz, dokovacia stanica podporuje pripojenie iba jedného monitora (buď HDMI alebo VGA). SLOVENSKY38

i-tec USB-C Travel Dock 4K HDMI/VGA AUDIO Výstupné zariadenie zvuku pre počúvanie cez grafický výstup je treba nastaviť / overiť tu: Predvoľby systému-Zvuk-Výstup – nastaviť USB Audio Device. Výstupné zariadenie zvuku súčasne do slúchadiel i monitora môžete voliť v Otvoriť-Aplikácie-Utility-Nastavenie audio MIDI.app – kliknite na „+“ vľavo dolu – Vytvoriť zariadenie s viacerými výstupmi a zvolíte Zariadenie s viacerými výstupmi požadované výstupy z ponúkaných volieb. Prevažnú časť problémov s dokovacou stanicou a pripojenými perifériami môžete vyriešiť odpojením USB-C kábla dokovacej stanice od USB-C portu PC / Macu / smartphonu / tabletu a jeho opätovným pripojením asi po 10 s.

USB-A 3.0 porty využijete na pripojenie klávesnice, myši, externého disku, tlačiarne a ďalších periférií alebo ich môžete využiť na pripojenie HUBu, čím získate ďalšie voľné USB porty. NABÍJANIE Dokovacia stanica podporuje nabíjanie pripojených USB mobilných zariadení, ako sú smartphony, čítačky e-kníh, multimediálne prehrávače, navigácie a tablety. Nabíjané zariadenie stačí pripojiť originálnym káblom k USB portu dokovacej stanice. V prípade, že sa zariadenie nenabíja, potom pripojte originálny USB-C napájací adaptér do USB-C Power Delivery portu dokovacej stanice.

NABÍJANIE CEZ POWER DELIVERY

HP Folio G1, Dell XPS13, Acer UX390, MacBook Pro 2016, Chromebook Pixels alebo Windows 10 zariadenie s USB-C portom podporujúcim power delivery so zdrojom do 60W. Dokovacia stanica ponúka USB-C Power Delivery / Dátový port, ktorý je určený pre napájanie pripojeného „materského“ zariadenia pomocou originálneho sieťového adaptéra a pre nabíjanie zariadení pripojených cez USB porty. Pokiaľ nepotrebujete nabíjať vaše zariadenie pomocou Power Delivery, môžete tento port využiť pre prenos dát. SLOVENSKYQuick Start

• Uschovajte manuál pre neskoršie možné použitie. V súčinnosti so servisným oddelením:

• Overte funkčnosť po páde do vody alebo na zem.

• Overte funkčnosť pri prasknutí krytu.

• Reklamujte zariadenie nefungujúce podľa manuálu.
