NAUDOJIMO INSTRUKCIJA C31TRAVELDOCKPD i-TEC

Prašome įdėmiai perskaityti visą vadovą. Išsamų vadovą galite rasti mūsų svetainėje www.i-tec.cz/en/ šio produkto skyrelyje „Manuals, drivers“. Iškilus problemoms galite susi- siekti su mūsų technine pagalba: support@itecproduct.com

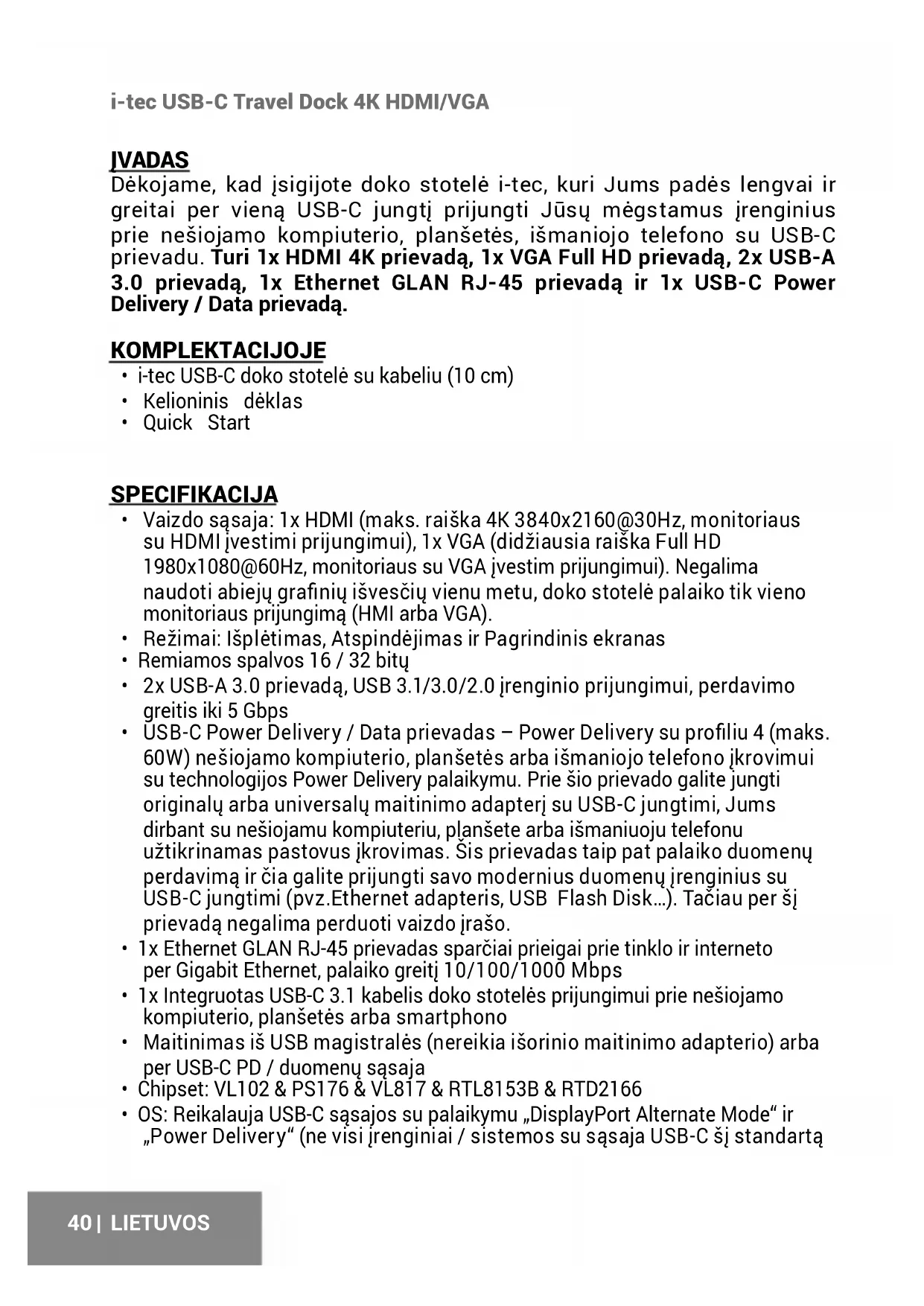

i-tec USB-C Travel Dock 4K HDMI/VGA ĮVADAS Dėkojame, kad įsigijote doko stotelė i-tec, kuri Jums padės lengvai ir greitai per vieną USB-C jungtį prijungti Jūsų mėgstamus įrenginius prie nešiojamo kompiuterio, planšetės, išmaniojo telefono su USB-C prievadu. Turi 1x HDMI 4K prievadą, 1x VGA Full HD prievadą, 2x USB-A

• Vaizdo sąsaja: 1x HDMI (maks. raiška 4K 3840x2160@30Hz, monitoriaus su HDMI įvestimi prijungimui), 1x VGA (didžiausia raiška Full HD 1980x1080@60Hz, monitoriaus su VGA įvestim prijungimui). Negalima naudoti abiejų grafinių išvesčių vienu metu, doko stotelė palaiko tik vieno monitoriaus prijungimą (HMI arba VGA).

• Režimai: Išplėtimas, Atspindėjimas ir Pagrindinis ekranas

• Remiamos spalvos 16 / 32 bitų

• 2x USB-A 3.0 prievadą, USB 3.1/3.0/2.0 įrenginio prijungimui, perdavimo greitis iki 5 Gbps

• USB-C Power Delivery / Data prievadas – Power Delivery su profiliu 4 (maks. 60W) nešiojamo kompiuterio, planšetės arba išmaniojo telefono įkrovimui su technologijos Power Delivery palaikymu. Prie šio prievado galite jungti originalų arba universalų maitinimo adapterį su USB-C jungtimi, Jums dirbant su nešiojamu kompiuteriu, planšete arba išmaniuoju telefonu užtikrinamas pastovus įkrovimas. Šis prievadas taip pat palaiko duomenų perdavimą ir čia galite prijungti savo modernius duomenų įrenginius su USB-C jungtimi (pvz.Ethernet adapteris, USB Flash Disk…). Tačiau per šį prievadą negalima perduoti vaizdo įrašo.

• 1x Ethernet GLAN RJ-45 prievadas sparčiai prieigai prie tinklo ir interneto per Gigabit Ethernet, palaiko greitį 10/100/1000 Mbps

• 1x Integruotas USB-C 3.1 kabelis doko stotelės prijungimui prie nešiojamo kompiuterio, planšetės arba smartphono

• Maitinimas iš USB magistralės (nereikia išorinio maitinimo adapterio) arba per USB-C PD / duomenų sąsaja

• Chipset: VL102 & PS176 & VL817 & RTL8153B & RTD2166

• OS: Reikalauja USB-C sąsajos su palaikymu „DisplayPort Alternate Mode“ ir „Power Delivery“ (ne visi įrenginiai / sistemos su sąsaja USB-C šį standartą LIETUVOSQuick Start

turi) arba Thunderbolt 3 prievadas – dabar Windows 10 32/64bit, macOS X, Chrome OS ir Android 6 (Google) su Intel Broadwell procesoriu ir R51, ir aukštesnė

• Gaminio matmenys: 129 x 69 x 17 mm

• Gaminio svoris: 92 g SISTEMOS REIKALAVIMAI Hardware reikalavimai: Reikalauja USB-C sąsajos su palaikymu „DisplayPort Alternate Mode“ ir „Power Delivery“ (ne visi įrenginiai / sistemos su sąsaja USB-C šį standartą turi) arba Thunderbolt 3 prievadas Operacinė sistema: Windows 10 32/64bit, macOS X, Google (Chrome OS ir Android 6 ir aukštesnė) su naujausiais atnaujinimais VALDIKLIŲ INSTALIACIJA Windows 10 32/64bit: Po prijungimo doko stotelei skirti valdikliai instaliuojasi iš sistemos automatiškai. Prieš instaliavimą įsitikinkite, kad sistemoje turite Jūsų įrenginiui instaliavę naujausius valdiklius ir atnaujintą BIOS. macOS X: Valdikliai į macOS X instaliuojasi automatiškai. Prieš instaliavimą įsitikinkite, kad Mace turite instaliavę Jūsų įrenginiui naujausią OS.

HDMI EKRANO PRIJUNGIMAS

Doko stotelė turi 1x HDMI 4K Ultra HD prievadą išorinio ekrano arba projektoriaus su HDMI sąsaja prijungimui. Kaip vaizdo įrenginį galite naudoti plazminius arba LCD ekranus ir televizorius. Grafinis lustas, kuris yra doko stotelės „širdimi“, palaiko 4K iki 3840x2160@30Hz raišką. Ekrano prijungimui prie doko stotelės naudokite kokybišką HDMI kabelį. Papildomo ekrano instaliacijos metu gali nešiojamojo kompiuterio, Maco, planšetės arba PC ekranas blyksėti, tai yra standartinė būklė.

VGA MONITORIAUS PRIJUNGIMAS

Doko stotelė turi 1x VGA Full HD prievadą išorinio monitoraius arba projektoriaus su VGA sąsaja prijungimui. Kaip ekraną galite naudoti plazminius arba LCD monitorius ir televizorius. Monitoriaus prijungimui prie doko stotelės naudokite VGA kabelį. Prijungiamo monitoriaus instaliacijos metu gali Jūsų įrenginio ekranas mirksėti, tai yra standartinis reiškinys. LIETUVOS42

i-tec USB-C Travel Dock 4K HDMI/VGA Negalima naudoti abi grafines išvestis vienu metu, doko stotelė palaiko tik vieno monitoriaus prijungimą (HDMI arba VGA).

PRIJUNGIMAS PRIE LAN TINKLO

GLAN RJ-45 prievadą naudokite prisijungimui prie Ethernet tinklo, maršrutizatoriaus / switchi ir prie interneto, palaiko greitį 10 / 100 / 1000 Mbps.

USB ĮRENGINIO PRIJUNGIMAS

USB-A 3.0 prievadą naudokite klaviatūros, pelės išorinio disko, spausdintuvo ir kitų įrenginių prijungimui arba jį galite naudoti HUBo prijungimui, tokiu būdu įgysite sekančius laisvus USB prievadus. ĮKROVIMAS Doko stotelė palaiko prijungtų USB mobiliųjų įrenginių (išmaniųjų telefonų, elektroninių knygų skaitytuvų, media grotuvų, navigacijos ir planšečių) įkrovimą. Įkraunamus įrenginius pakanka prijungti su originaliu kabeliu prie doko stotelės USB prievado. Jeigu įrenginys neįsikrauna, įkrovimo palaikymui USB-C maitinimo originalų adapterį prijunkite prie doko stotelės įkrovimo palaikymui skirto USB-C Power Delivery prievado.

PAKROVIMAS PER POWER DELIVERY

HP Folio G1, Dell XPS13, Acer UX390, MacBook Pro 2016, Chromebook Pixels arba Windows 10 įrenginys su USB-C prievadu, palaikančiu power delivery su šaltiniu iki 60W. Doko stotelė turi USB-C Power Delivery / Data prievadą, kuris yra skirtas prijungto „motininio“ įrenginio maitinimui su originaliu tinklo adapteriu arba per USB sąsajos prijungtų įrenginių įkrovimui. Jeigu jums nereikia savo įrenginių įkrauti su Power Delivery, tai šį prievadą galite naudoti duomenų perdavimui. AUDIO Garso išvesties įrenginius klausymui per grafinę išvestį reikia nustatyti/ patikrinti čia: Garsas-Išvestis sistemos parinktys - nustatyti USB Audio Device. Garso išvesties įrenginius į ausines ir monitorių galima tuo pačiu metu pasirinkti čia: Atidaryti-Programos-Utility-Nustatymas audio MIDI.app – paspauskite ties „+“ kairėje apačioje – Sukurti įrenginį su keliais išėjimais ir pasiūlyme Įrenginiai su keliais išėjimais pasirinkite reikiamus išėjimus. LIETUVOSQuick Start

Didžiąją dalį problemų, susijusių su doko stotele ir prijungtais įrenginiais, galima išspręsti doko stotelės USB-C kabelio išjungimu iš USB prievado, PC / Maco / išmaniojo telefono/ planšetės, o po to jį vėl, maždaug po 10 sek. įjungus.

NAUDOJIMO SAUGOS TAISYKLĖS

• Saugoti nuo aukštos temperatūros ir drėgmės.

• Įrenginį naudoti ant lygių neslidžių paklotų – išvengsite slydimo ir kritimo ant žemės.

• Vadovą saugokite vėlesniam naudojimui. Bendradarbiaudami su servisu:

• Patikrinkite veikimą po įkritimo į vandenį arba nukritimo ant žemės.

• Įskilus dangčiui patikrinkite veikimą.

• Jeigu įrenginys neveikia pateikite pretenzijas vadovaudamiesi įrenginio vadovu.

DAŽNAI UŽDUODAMI KLAUSIMAI

Rasite mūsų svetainėje: www.i-tec.cz/en/ skiltyje „FAQ“ prie šio produkto. LIETUVOS44
