Hartelijk dank voor uw aankoop van een kwaliteititsproduct van de firma VIKING.

Dit product werd volgens de meest
moderne procedures en met veel zorg
voir kwaliteit gefabriciceerd,want wij
hebben ons doel pas bereikt als u
tevreden bent over uw apparaat.

Neem contact op met uw dealer of met once verkoopafdeling als u vragen over uw apparaat heeft.

Veel plezier met uw VKING apparatus.

Dr. Peter Pretzsch

Director

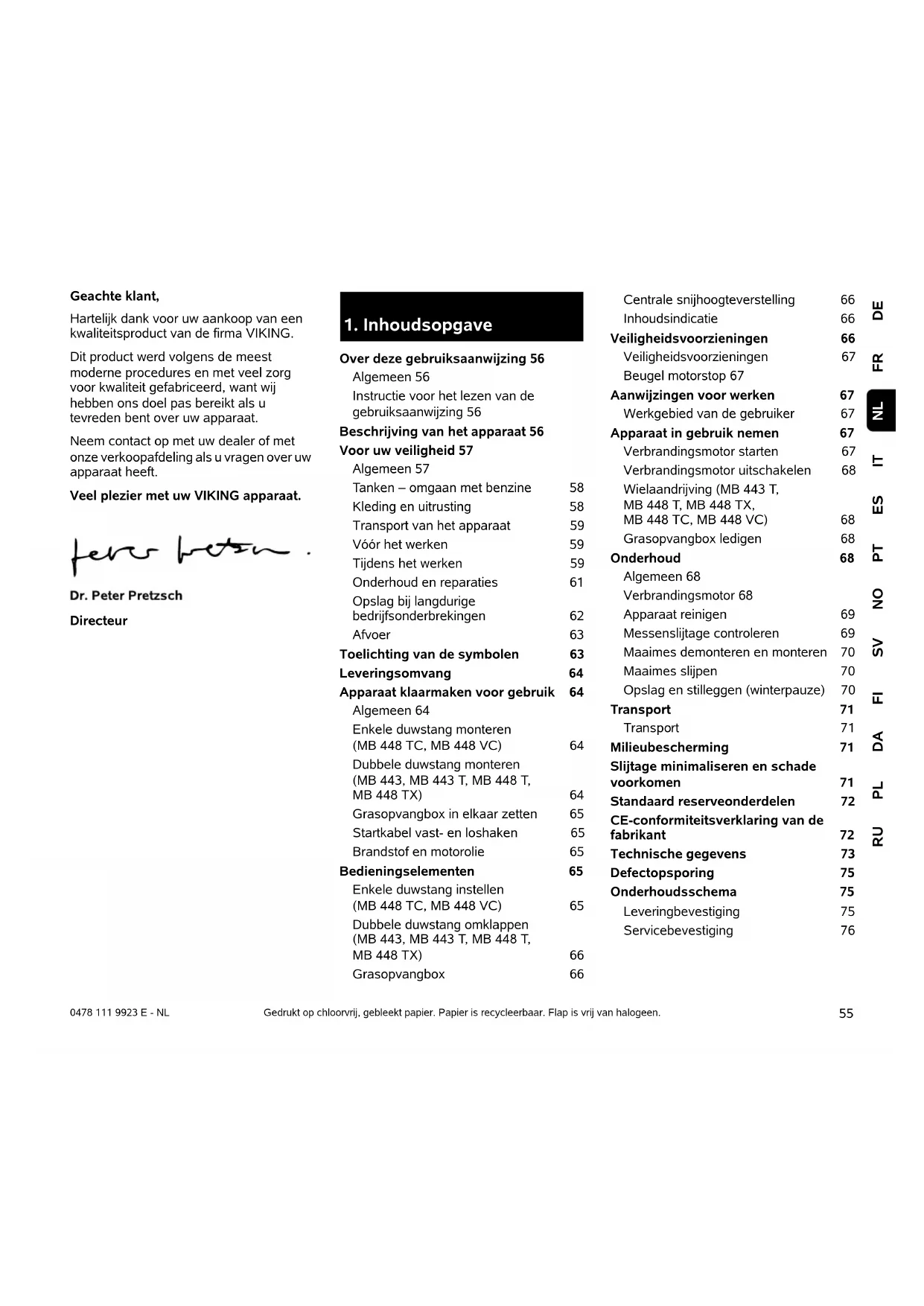

1. Inhoudsopgave

Over deze gebruiksanaanjijing 56

Algemeen 56

Instructie voor het lezen van de gebruiksaanwijzing 56

Beschrijving van het apparaat 56

Voor uw veiligkeit 57

Algemeen 57

Tanken - omgaan met benzine 58

Kleding en uitrusting 58

Transport van het apparatus 59

Vórhetwerken 59

Tijdens het werken 59

Onderhoud en reparaties 61

Opslag bij langdurige

bedrijfsonderbrekingen 62

Afvoer 63

Toelichting van de symbolen 63

Leveringsomvang 64

Apparaat klaarmaken voor gebruik 64

Algemeen 64

Enkele duwstang monteren

(MB 448 TC, MB 448 VC) 64

Dubbeleduwstangmoneren (MB443,MB443T,MB448T, MB 448 TX) 64

Grasopvangbox in elkaar zetten 65

Startkabel vast-en loshaken 65

Brandstof en motorolie 65

Bedieningselementen 65

Enkele duwstang instellen (MB 448 TC, MB 448 VC) 65

Dubbeleduwstangomklappen (MB443,MB443T,MB448T, MB 448 TX) 66

Grasopvangbox 66

Centrale snijhoogteverstelling 66

Inhoudsindicatie 66

Veiligheidsvoorzieningen 66

Veiligheidsvoorzieingen 67

Beugel motorstop 67

Aanwijzingen voor werken 67

Werkgebied van de gebruiker 67

Apparaat in gebruik nemen 67

Verbrandingsmotor starten 67

Verbrandingsmotor uitschakelen 68

Wielandrijving (MB 443 T,

MB 448 T, MB 448 TX,

MB 448 TC, MB 448 VC) 68

Grasopvangbox ledigen 68

Onderhoud 68

Algemeen 68
Verbrandingsmotor 68

Apparaat reinigen 69

Messenslijtage controleren 69

Maaiames demonteren en monteren 70

Maaimes slijpen 70

Opslag en stilleggen (winterpauze) 70

Transport 71

Transport 71

Milieubescherming 71

Slijtage minimaliseren en schade voorkomen 71

Standaard reserveonderdelen 72

CE-conformiteitsverklaring van de fabrikant 72

2. Over deze gebruiksaanwijzing

2.1 Algemeen

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

VIKINGwerk voortdurend aan de ontwikkeling van zijn producten; wijzigingen in het product qua vorm, techniek en uitvoering blijvenaarom voorbehonden.

Op basis van gevevens of afbeeldingen uit dit boekje+kunnen bijgevolg geen aanspraken worden gemaakt.

Deze gebruiksaanwijzing worden beschermd door het auteursrecht. Alle rechten blijven voorbehonden, met name hetrecht van verveelvoudiging, vertaling en de verworking met elektronische systemen.

2.2 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat zich aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

kijkrichting bij gebruik links en rechts in de gebruiksaaanwijzing: de gebruiker staat darüber het apparaat en kijkt in de rijrichting maar voren.

Hoofdstukverwijzig:

aar de desbetreffende hoofdstukken en paragrafen met nadere uitleg worden met een pijtje verwezen. Het volgende voorbeeld bevat een verwijzingaar een hoofdstuk: ( 2.1)

Markeringen van tekstpassages:

de beschreiben aanwijzingen{kunnenzoals in de volgende voorbeelden gemarkeerd zich.

Handelingen waar bij ingrijpen van de gebruiker vereist is:

• Bout (1) met een schroevendraier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

-productgebruik bij sport- of wedstrijdevenementen

Teksten met aanvullende betekenis:

tekst passages met aanvullende betekenis zich met een van de onderstaand beschreiben symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar! Gevaar v

Hetzel. Bepaande handelungen zijn moodzakelijk of verboden.

Waurschuwing! Kans op letsel. B

handelingen voorkomen möglichk of waarschijnlijk letsel.

Voorlichtig!

Minder ernstig letsel of materiele schade dat/die door bepaalde handelingen kan worden voorkomen.

Aanwijzing Informatie voor een better apparaatgebruik en om een mogelijk oneigenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaaanwijzing.

Het camerasymbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

3. Beschrijving van het apparaat

1 Beugel motorstop
2 Beugel welaandrijving (MB 443 T, MB 448 T, MB 448 TX, MB 448 TC, MB 448 VC)
3 Hendel vario-aandrijving (MB 448 VC)
4 Bovenstuk duwstang
5 Startkabel
6 Snelspanner (MB 443, MB 443 T, MB 448 T, MB 448 TX)
7 Onderstuk duwstang (MB 443, MB443T,MB448T,MB448TX)
8 Verbrandingsmotor
9 Geluiddempfer met beschemrooster
10 Bougiestekker
11 Handgreep voor

12 Voorwiel
13 Achterwiel
14 Primer (MB 443, MB 443 T, MB 448 TX)
15 Grasopvangbox
16 Handgreep acheter
17 Hendel snijhoogteverstelling
18 Typeplaatje
19 Duwstangconsole (MB 448 TC, MB 448 VC)
20 Vergrendelingshendel duwstang (MB 448 TC, MB 448 VC)

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met het apparaat要去en de voorschriften terpreventie van ongevallen beslist in acht

wordengenomen.

Vór de eerste inbedrijfstelling
moet u de hele
gebruiksaanwijzing goed
doorlezen. Bewaar de

gebruksaanwijzing voor later gebruik zorgvuldig op een veilige plaats.

Volg de gebruiks- en onderhoudsinstructies in de afzonderlijke gebruiksaanwijzing verbrandingsmotor.

Deze veiligheidsmaatregelen zich onontbeerlijk voor uw veiligheid, maar deze opsomming is Nietuitputtend.

Gebruik het apparaat alkijd verstandig en met verantwoordelijkkeidsgevoel, en denk erom dat de gebruiker aansprakelijk worden

gesteld voor ongevalen met andere personen of voor schade aan hun eigendommen.

Maak u vertrouwd met de bedieningsonderdelen en het gebruik van het apparaat.

Het apparaat mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening ervan vertrouwd zich. Elke gebruiker要去 voor de eerste ingebruikname vragen om een deskundige en praktische instructie. De verkoper of een andere deskundige要去 aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werken.

Bij deze instructie要去 de gebruiker er vooral bewust van worden gemaakt dat voor het werkken met dit apparaat uiterste zorgvuldigheid en concentratie vereist+zijn.

Levensgevaar door verstikking! Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmaterial. Houd verpakkingsmaterial als好多 buren het bereik van kinderen.

Leen het apparaat inclusief accessoires alleen uit aan Personen die met dit model en de bediening ervan vertrouwd zich. De gebruiksaanwijzing is onderdeel van het apparaat en要去 algijd worden meegegeven.

Gebruik het apparaat alleen als uuitgerust bent en een goede lichamelijke en geestelijkke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kutwerken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beinvloeden, mag Niet met het apparaat worden gewerkt.

Laat het apparaat in geen geval gebruiken door kinderen, Personen met beperkte lichamelijke, zintuiglijke of geestelijkke vermogens of onvoldoende ervaring en kennis of Personen die nicht met de instructies vertrouwd zijn.

Kinderen ofjongerenonder16jaar mogen het apparaat Niet gebruiken.De minimumleeftijd van de gebruiker kan vastgelegd+zijn inplaatselijke bepalingen.

Het apparaat is bedoeld voor privé gebruik.

Let op - gevaar voor ongevallen!

De grasmaier is alleen bedoeld voor het maaien van gras. Een andere toepassing is Niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben.

Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier bijvoorbeeld nicht worden ingezet voor volgende taken (onvolledige opsomming):

• het trimmen van bosjes, heggen en struiken,
• het snoeien van rankgewas,
• gazononderhoud op dakbeplantingen en in bloembakken,
• het hakselen enkleihakken van boom-en heggensnoeisel,
• het schoonmaken van voetpaden (opzuigen, wegblazen),
• het egaliseren van oneffenheden in de bodem, zoals bijv. molshopen.
• het transporteren van maiaigoed, buiten de in de waarvoor bedoelde grasopvangbox.

Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalve vakkundige montage

van toebehoren die door VKING zijng goedgekeurd. Bovendien heeft dit tot gevolg dat uw garantie vervalt. Neem voor informatatie over goedgekeurde toebehoren contact op met uw VKINGvakhandelaar.

Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor worden veranderd, is verboden.

Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparaat.

Bij het gebruik op openbare terreinen, parken, sportvelden,angs wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

Opgelet! Gevaar voor de gezondheid door trillingen!
Een overmatige belasting door trillingen kan schade aan de

bloedsomloop en het zenuwstelselveroorzaken,vooral bij personnes metcirculatiestoornissen.Raadpleeg een artswanner er symptomen optreden die doorde trillingen zouden+kennen zinveroorzaakt.

Deze symptomen treden voornamelijk op bij de vingers, handen of polsen en+zijn bijvoorbeeld (onvolledige opsomming):

• gevoellosheid,
  -pi j n,
  slappe spieren,
  -huidverkleuringen,
• onaangenaam kriebelen.

4.2 Tanken - omgaan met benzine

Levensgevaarlijk!

Benzine is gifting en in hoge mate ontvlambaar.

Bewaar de brandstof uitsluitend in geschiktte en goedgekeurde reservoirs (jerrycans). Schroef de tankdoppen van de jerrycans algijd goed erop en draai de doppen stevig vast. Om veiligheidsredenen要去en defecte afsluitingen worden verrangen.

Gebruik geen drankflessen of soortgelijke zaken om brandstoffen en smeermiddelen af te voeren of op te sloan, zoals bijv. benzine. Personen, met name kinderen, zouden in de verleiding{kennen om eruit te drinken.

Houd benzine uit de buurt van vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen. Niet roken!

Tank alleen in de buitenlucht en rook nicht tijdens het tanken.

Schakel de verbrandingsmotor voor het bijtanken uit en LAST deze afkoelen.

De benzine moet voor het starten van de verbrandingsmotor worden bijgevuld. Bij een draaiende verbrandingsmotor of hetemachine mag de tankdop Niet worden geopend en mag er geen benzine worden bijgevuld.

Vul de brandstoftank nooit tot boven de onderkant van de vulplug, zodat de brandstof ruimte heeft om uit te zetten. Volg ook de aanwijzingen in de gebruiksaanwijzing van de verbrandingsmotor op.

Als er benzine is overgelopen, mag u de verbrandingsmotor pas starten nadat u het met benzine verontreinigde oppervlak hebt gereinigd. Start de verbrandingsmotor Niet voordat de benzinedampen zijn verdampt (droog vegen).

Gemorste brandstof moet meteen worden afgeveegd.

Verwissel van kleding als er benzine op is gemorst.

Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen+kunnen met open vuur of vonden in aanraking komen en ontbranden.

Als de tank要去 worden geleegd,要去 dit in de buitenlucht worden uitgevoerd.

4.3 Kleding en uitrusting

Draag tijdens werkzaamheden altijd stevige schoenen met grip. Werk nooit op blote voeten of

bijvoorbeeld op sandalen.

Bij onderhouds- en
reinigingswerkzaamheden en
tijdens het vervoer van de
machine ook telkens stevige

handschoenen dragen en langhaar samenbinden en bedekken (hoofddoek, muts enz.).

Bij het slijpen van het maaimes moet algtd een geschikte veiligheidsbril worden gedragen.

De machine mag alleen met een lange broek en nauwe kleding aan in gebruik worden genomen.

Draag nooit loses kledingstukken die aan draaiende onderdelen (bedieningshendel) können blijven hangen - ook geen sieraden, geen stropdassen en geen sjaals.

4.4 Transport van het apparatus

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hare onderdelen van het apparaat te voorkomen.

Het apparaat Niet met draaiende verbrandingsmotor verplaatsen. Schakel voor het transport de verbrandingsmotoruit, maar de messen uitlopen en trek de bougiestekker los.

Transporteer het apparaat alleen met een afgekoelde verbrandingsmotor en zonder brandstof.

Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).

Maak het apparaat en de erbij
getransporteerde apparatuur
(bijv. grasopvangbox) met geschikte
bevestigingsmaterialen (gordels, kabels, enz.) vast aan het laadoppervlak.

Maai mes bij het optillen en dragen nicht aanraken.

Raadpleeg de informatie in het hoofdstuk "Transport". Daar wordt beschreiben hoe het apparaat op te tilen of vast te sjorren is. ( 13)

Houd u bij het transport van het apparaat aan deplaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadopppervlakken.

4.5 Vóor het werken

Het要去duidelijk,zijn,dater allenen personen met het apparaat werken die gebruiksaanwijzing kennen.

Controleer het brandstofsystem voor ingebruikname van het apparaat op lekkage, met name de zichtbare onderdelen, zoals bijv. tank, tankdop, slangverbindingen. Verbrandingsmotor bij lekkage of schade Niet starten -

Brandgevaar!

Apparaat voor ingebruikname door vakhandelaar lately repareren.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor inRCT.

Controleer het complete terrein waarop de machine worden gebruikt en verwijder alle stenen, stokken, kabels, botten en andere voorwerpen die door de machine omhoog hunnen worden geslingerd. Hindernissen (bijv. boomstromken, wortels) hunnen in het hoge gras eenvoudig over het hoofd worden gezien.

Markeer waarom voor het maaien alle in het gazon verborgen vreeinde voorwerpen (hindernissen) die Niet verwijderd+kennen worden.

Vervang voordat u het apparaat gebruikt defecte en alle andere versleten en beschadigde delen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat要去en worden verrangen. Stickers en alle verdere verwangingsonderdelen zich verkrijgbaar bij uw VKING vakhandelaar.

Voor het gebruik van het apparaat dient men te controleren of de bougiestekker goed vastzit op de bougie.

Het apparaat mag alleen worden gebruikt als het in goede staat verkeert. Controllerer voor elk gebruik:

• of het apparaat volgens de voorschriften is gemonteerd.
• of het snijgereedschap en de complete snijegenheid (maaimes, bevestigingselementen, maaiwerkbehuizing) in onberispelijke staat+zijn. Er moet vooral worden gecontroleerd op veilige montage, beschadigingen (kerven of scheuren) alsook slijtage.( 12.4)
• of de tankdop goed vastgeschroefd is.
• of de tank en de brandstofveroerende delen en de tankdop in onberispelijke staatহ.
• of de veiligheidsvoorzieningen (bijv. motorstopbeugel, uitwerpklep, behuizing, duwstang) in perfecte toestand zich en�n behoren functioneren.
• of de grasopvangbox onbeschadigd en volledig gemonteerd is; een beschadigde grasopvangbox mag nicht gebruikt worden.
• of de olie aflsluitschroef goed opgeschroefd is.

Indien nodig de noodzakelijkke
werkzaamheden uityoeren of
toevertrouwen aan de vakhandelaar.
VIKING beveelt de VIKING vakhandelaar aan.

4.6 Tijdens het werken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.

De op het apparaat geinstalleerdschakel- en veiligheidsinrichtingen mogenniet worden verwijderd of overbrugd. In het bijzonder de motorstopbeugel nooit aan de duwstang vastzetten (bijv. door affinden).

Opgelet - kans op letsel!

Houd handen of voeten nooit
tegen of onder draaiende
onderdelen. Raak het

ronddraaiende mes nooit aan. Blij alkijd uit de buurt van de uitwerpopening.

Neem steeds de door de duwstang bepaalde veilgheidsafstand in acht. De duwstang moet steeds goed gemonteerd zich en mag Niet veranderd worden. Gebruik het apparaat nooit met neergeklapte duwstang.

Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding).

Werk alleen bij daglicht of bij goede kunstverlichting.

Werk Niet met het apparaat bij regen,
onweer en met name Niet bij
blikseminslaggevaar.

Bij een vochtige ondergrond is er meer gevaar voor letsel, waar de gebruiker minder stabel staat.

Om uitglieden te voorkomen要去 er bijzonder voorzichtig worden gewerkt.
Indien möglich het apparatusafiet op een vochtige ondergrond gebruiken.

Uitlaatgassen:

Levensgevaar door vergiftiging! Stop onmiddelijk met werken bij misselijkheid, hoofdpijn, zichsttoornissen (bijv. blikvernauwing), slecht horen, duizeligheid of een verminderd concentratievermogen. Deze symptomen+kunnen onder andere door een te hoge concentratie uitlaatgassen worden veroorzaakt.

Het apparaat genereert giftige uitylaatgassen zodra de verbrandingsmotor is ingeschakeld. Deze gassen

bevatten gifting koolmonoxide, een kleuren reukloos gas, en andere schadelijke stoffen. De verbrandingsmotor mag nooit in afgesloten of slecht geventileerde ruimtes in werkung worden gezet.

Starten:

start het apparaat voorzichtig - de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen" ( 11.) opvolgen. Bij het starten volgens deze instructies is er minder kans op letsel.

Kans op letsel!

Wanner de startkabel snel terugspringt,
worden hand en arm sneller maar de
verbrandingsmotor getrokken, dan dat de
startkabel kan worden losgelaten. Deze kickback kan botbreuken, kneuzingen en
verstuikingen verroorzaken.

Houd uw voeten bij het starten steeds op voldoende afstand van het snijgereedschap.

Bij het starten mag het apparaat nicht worden gekanteld.

Bij het starten mag de beugel voor wielaandrijving Niet bediend worden.

Start de verbrandingsmotor Niet wanner het uitwerpkanaal Niet door de uitwerpklep of de grasopvangbox is afgedekt.

Werken op hellingen:

hellingen altijd in de dwarsrichting, nooit in de lengterichting bewerken.

Als de gebruiker bij het maaien in langsrichting de controle verliest over de grasmaier kan hij overreden worden door het maaiende apparaat.

Wees bijzonder voorzichtig als u op een helling van richting verandert.

Let steeds op een goede stand bij hellingen en vermijd om met het apparaat te werken op zeer sterke hellingen.

Om veiligheidsreden mag het apparaat Niet op hellingen steiler dan 25^ (46,6%) worden gezruikt. Kans op letsel! Een stijging van de helling van 25^ betekent een verticale stijging van 46,6cm bij een horizontale lenghte van 100 cm.

Voor gegarandeerd voldoende smering van de verbrandingsmotor要去en bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing verbrandingsmotor in acht worden genomen.

Werken:

Kans op letsel!

Houd handen of voeten nooit boven, onder of gegen draaiende onderdelen.

Probeer Niet om het mes te inspecteren zolang de grasmaier werkt. Zolang het

maaimes loopt, mag de uitwerpklep nicht
worden geopend en/of mag de
grasopvangbox nicht worden
weggenomen. Het ronddraaiende mes
kan letsel veroorzaken.

Werk alkijd stapvoets en ga bij het werkemet het apparaat vooral Niet rennen. Doorsnel te lopen met het apparaat is er meerkans op letsel door struiikelen,uitgijdenenz.

Wees bijzonder voorzichtig als u het apparaat omdraait of的那一u toe trekt. Struikelgevaar!

Gebruik het apparaat uiterst behoedzaam wanneer u in de buurt van hellingen, terreinkanten, sloten en vrijken werkt. Houd met name voldoende afstand tot dergelijk gevarenzones.

U要去om in het grasverborgen voorwerpen heenrijden (beregeningsinstallaties,palen, waterkranen,fundamenten,stroomkabels enz.).Rijd nooit over dergelijkveoorwerpen heen.

STOP

Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

Schakel de verbrandingsmotoruit,laat het werkgereedschap tot stilstandkommen en trekde bougiestekker eruit,

• wonneer u het apparaat verlaat of als het apparaat zonder toezicht is,
• voordat u bijtankt. Tank alleen wanneer de verbrandingsmotor volledig is afgekoeld.

Brandgevaar!

• voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert,
• voordat u het apparaat optilt en draagt.
• voordat u het apparaat transporteert,
• voordat er werkzaamheden aan het maaimes worden verricht,
• voordat het apparaat getest of gereinigd worden of voordat sommige werkzaamheden uitgevoerd worden (bijv. omklappen van de duwstang),
• wonneer een vreemd voorwerp geraakt werk of als de grasmaaier abnormaal hard begint te trillen. Controller in deze gevallen het apparaat, in het bijzonder de snijeenheid (messen, messenas, mesbevestiging), op beschadigingen en voer deoodzakelijkhe herstelingenuit voordat u het apparaat opnieuw start en ermee aan de slag gaat.

Kans op letsel!

Hard trillen wijst meestal op een storing.

De grasmaier mag met name nicht worden gebrukt als de krukas beschadigd of verbogen is of als het maimes beschadigd of verbogen is.

Laat de nooodzakelijkhe herstellingen door een vakman -VIKING beveelt de VIKING vakhandelaar aan -uitvoeren, indien u Niet over de nodige kennis beschikt.

Schakel de verbrandingsmotoruit,

-wanneer u het apparaat van enaar het te bewerken gazon duwt,
- voordat u het apparaat over een nicht met grayscale begroeide ondergrond gaat duwen.
- voor u deuitwerpklep opent of de grasopvangbox wegneemt,
- wonneer het apparaat voor het transport gekanteld moet worden,
- voor u de snijhoogte aanpast.

4.7 Onderhoud en reparations

Voorafgaand aan reinigings-, instel-, reparatie- en onderhoudswerkzaamheden:

• apparatus op een vaste, vlakke ondergrund zetten,
• verbrandingsmotor uitschakelen en laden afkoelen,
• bougiestekker lostrekken.

Opgelet - kans op letsel!

Houd de bougiestekker van de bougie vandaan. Een onbedeelde ontstekingsvonk kastroomschokkenveroorzaken.

Bij een onbedoeld contact van de bougie met de bougiestekker kan de verbrandingsmotor ineens aanslaan.

Kans op letsel door het maimes!

Door aan de startkabel te trekken krijgt het werkgereedschap een draaibeweging. Houd algijd voldoende afstand tot het maaimes, in het bijzonder de handen en de voeten, wonneer u aan de startkabel trekt.

Vooral voor werkzaamheden rond de verbrandingsmotor, het uitaatspruitstuk en de geluidemper eerst lately afkoelen. De temperaturen+kennen tot 80^ enmeer oplopen.Kans op brandwonden!

Direct contact met motorolie kan gevaarlijk zijn, ook mag motorolie Niet worden gemorst.

VIKING adviseert het bijvullen resp.
verversen van motorolie door een VIKING vakhandelaar te lately uitvoeren.

Reiniging:

na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. ( 12.3)

Ledig voor hetplaatsen in reinigingspositie de brandstoffank (bjv. door leegrijden).

Maak de aangekoeke resten gras in de behuizing met een houten staaf los. Reinig de onderkant van de grasmaaier met een borstel en water.

Gebruik nooit hagedrukreinigers en reinig het apparaat Niet onder stromend water (bijv. met een tuinslang).

Gebruik geen agressieve
reinigungsmiddelen. Dergelijkke
reinigungsmiddelen können kunststoffen
en metalen zodenig beschadigen dat deveilighheid van uw VKING apparatus
wellicht in het geding komt.

Om brandgevaar te voorkomen, moet u de gebieden rond de koelluchtopeningen, koelvinnen en rondon de uitlaat vrij houden van bijv. gras, stro, mos, bladeren of uistromend vet.

Onderhoudswerkzaamheden:

er mogen alleen
onderhoudswerkzaamheden worden
uitgevoerd die in deze gebruiksaanwijzing
worden vermeld. Alle andere
werkzaamheden dient u door uw
vakhandelaar te lately uitvoeren.

Neem aktijd contact op met uw vakhandelaar als u Niet over de vereiste kennis en gereedschappen beschikt. VIKING raadt aan onderhoudswerkzaamheden en reparationsuitsluitend door de VIKING vakhandelaar te lately uityoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Gebruik uitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door VIKING zichtoegelaten of technisch gelijkwaardige delen, anders is er kans op ongevallen met letsel of schade aan het apparaat. Neem bij vragen contact op met een vakhandelaar.

Originele VKING gereedschappen,
accessoires en verrangingsonderdelen
zijn wat betreft hun eigenschappen
optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele VKING verrangingsonderdelen zijn
herkenbaar aan het VKING
onderdeelnummer, het VKING logo en eventuele het VKING symbol op de onderdelen.Opkleine onderdelen kan ook alleen het teken staan.

Om veiligheidsredenen要去 brandstof bevattende onderdelen (brandstofleiding, brandstofkraan, brandstoftank, tankdop, aansluitingen enz.) regelmatig op beschadigingen en lekkages worden geinspecteerd en indien nodig door een erkende monteur worden verrangen (VIKING raadt de VIKING vakhandelaar aan).

Houd waarschuwings- en instructiestickers alkijd leesbaar en schoon. Beschadigde of verloren gegane stickers要去en via uw VKING vakhandelaar door neue originele

stickers worden verrangen. Let er bij het verwangen van een onderdeel door een新产品 onderdeel op dat het新产品 onderdeel van dezelfde stickers is voorzien.

Werk aan de snijeenheid uitsluitend met ditke werklandschoenen en met de uiterste voorzichtigheid.

Zorg voor een veilig gebruik van het apparaat en zorg ervoor dat alle moeren, bouteen en schroeven, en zeker de mesbout goed+zijn vastgedraaid.

Inspecteer het gehele apparaat en de grasopvangbox op gezette tijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen moeten om veiligheidsredenen direct worden verrangen, om ervoor te zorgen dat de machine alttijd in veilige staat is.

Wijzig de instellenen van de verbrandingsmotor nooit en jaag deze Niet over+zijn toeren.

Als onderdelen of
veiligheidsvoorzieningen voor
onderhoudswerkzaamheden zijn
verwijderd,要去en diezeeer meteene en
correct worden aangebracht.

4.8 Opslag bij langdurige bedrijfsonderbrekingen

Laat de verbrandingsmotor afkoelen voordat u het apparaat in een afgesloten ruimte plaatst.

Bewaar het apparaat met een lege tank en de brandstofvoorraad in een afluitbare en goed geventileerde ruimte.

Controleer of het apparaat gegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.

Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen+kunnen met open vuur of vonden in aanraking komen en ontbranden.

Als de tank要去 worden geledigd Zoals voor het stilleggen voor de winterpauze, mag de brandstoftank uitsluitend in de open lucht worden geledigd (bijv. leegrijden door de motor te lately draaien).

Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig.

Apparaat alleen met uitgetrokken bougiestekker bewaren.

Sla het apparaat in een veilige staat op.

Laat het apparaat volledig afkoelen voor dat u het bedekt.

4.9 Afvoer

Afvalproducten zoals verbruike olie of brandstof, verbruike smeermiddelen, filters, accu's en soortgelijke slijtageonderdelen zich slecht voor mensen en dieren en+kunnen het milieu beschadigen en moeten derhalve deskundig worden afgevoerd.

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. VIKING beveelt u de VIKING vakhandelaar aan.

Voer een apparaat aan het eind van de levensduur ervan op de waarvoort bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval wordt

verwerkt. Verwijder om ongevallen te voorkomen vooral de bougiekabel, kaak de tank leeg en tap de motorolie af.

Kans op letsel door het maaimes! Laat ook een grasmaier aan het eind van de levensduur ervan nooit zonder toezicht staan. Bewaar het apparaat en in het bijzonder het maaimes allijd buiten het bereik van kinderen.

5. Toelichting van de symbolen

Let op! Lees voor inbedrijfstelling de gebruiksaanwijzing.

Kans op letsel! Houd andere Personen uit deGeVarenzone.

Kans op letsel!
Vór werkzaamheden aan het snijgereedschap en onderhoud- en reinigingswerkzaamheden de bougiestekker eruit trekken.

Kans op letsel! Houd handen en voeten uit de buurt van de messen! De snijvoorziening loopt na het uitschaken nog een aantal seconden na (rem van de verbrandingsmotor/messenrem).

MB 443, MB 443 T,
MB 448 T, MB 448 TX:
Verbrandingsmotor starten

MB 443, MB 443 T, MB 448 T, MB 448 TX: Verbrandingsmotor uitschakelen

MB 443 T, MB 448 T,
MB 448 TX:
Wielandrijving inschakelen

MB 448 TC, MB 448 VC: Verbrandingsmotor starten

MB 448 TC, MB 448 VC: Verbrandingsmotor uitschakelen

MB 448 TC, MB 448 VC: Wielandrijving inschakelen

MB 448 VC:

Rijnselheid instellen.

(11.3)

Pos. Omschrijving Stk.

Huls 1

J Bout 1

K Ring 2

L Moer 1

7. Apparaat klaarmaken voor gebruik

7.1 Algemeen

Kans op letsel!

Neem de veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veiligheid' in acht. ( 4.)

• Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.

7.2 Enkele duwstang monteren (MB 448 TC, MB 448 VC)

Hulst (1) in de boring van de duwstang (1) invoeren.
- De beiden ringen (K) met welving maar binnen over de huls van de duwstang (1) schuiven.
Huls (I) en ringen (K) vasthonden en samen met de duwstang (1) in de houder van de duwstangconsole (2) duwen.
- Bout (J) van buiten maar binnen door de borgen in de duwstang (1) en aan de duwstangconsole (2) steken. Moer (L) erop schroeven en bout (J) vastdraaien.

Aandraaimoment:18-22Nm

Kabels monteren:

• MB 448 TC: motorstopkabel (3) en wielaandrijvingskabel (4) zoals afgebeeld in de kabelgeleiders (6) op de duwstangconsole en op de duwstang leggen. MB 448 VC: Motorstopkabel (3), wielaandrijvingskabel (4) en kabel vario-aandrijving (5) zoals afgebeeld in de kabelgeleiders (6) op de duwstangconsole en op de duwstang leggen.

7.3 Dubbele duwstang monteren (MB 443, MB 443 T, MB 448 T, MB 448 TX)

• Beschermingshulzen (H) op beiden onderstukken duwstang (1) steken.
• Bout (F) door de boring van de kabelgeleiding (G) steken.
• Bovenstuk duwstang (2) aan het onderstuk duwstang (1) vasthouden.
• Linkerzijde: kabelgeleiding (G) aan de kabel motorstop (3) vasthaken.
• Rechterzijde (MB 443 T, MB 448 T, MB 448 TX): kabelgeleiding (G) aan de kabel wielaandrijving (4) vasthaken.
• Bout (F) aan beiden zichden van binnen waar buiten door de boringen steken.
• Snelspanner (E) op de boute (F) schroeven (er要去 onceveer één schroefdraad van de bout uitsteken) en waar boven klappen.

6. Leveringsomvang

Pos. Omschrijving Stk.

A Basisapparaat 1
B Bovenste gedeelte van de 1 grasopvangbox
C Onderste gedeelte van de 1 grasopvangbox
D Pin 2
- Gebruiksaanwijizing 1
- Gebruiksaanwijzing Verbrandingsmotor

MB 443, MB 443 T, MB 448 T, MB 448 TX:

Pos. Omschrijving Stk.

E Snelspanner 2
F Bout 2
G Kabelgeleiding 2
H Beschermhulzen 2

• Correcte montage controleren: de snelspanners (E) dienen zo sterk aangetrokken te zich dat ze zich bij de duwstang aansluien en dat het bovenstuk duwstang vast met het onderstuk duwstang verbonden is. Als de duwstang Niet vast gemonteerd zit of de snelspanners Niet juist zitten, de snelspanners openen en zover verdraaien totdat ze vastzitten.

7.4 Grasopvangbox in elkaar zetten

• Bovenste gedeelte van de grasopvangbox (B) aan het onderste gedeelte van de grasopvangbox (C) bevestigen. De juiste positie in de geleiders respecteren.
• Bouten (D) van binnen door de betreffende openings drukken.
• Laat het bovenste gedeelte van de grasopvangbox (B) in het onderste gedeelte van de grasopvangbox klikken door hierlicht op te drukken.
• Grasopvangbox vasthaken ( 8.3) .

7.5 Startkabel vast- en loshaken

Vasthaven

• Bougiestekkeruit deverbrandingsmotor trekken.
• Motorstopbeugel (1) maar de duwstang drukken en vasthouden.
  Startkabel (2) langzaam eruit trekken.
• Motorstopbeugel (1) loslaten en startkabel (2) in de startkabelgeleiding (3) inhaken.
  Bougiestekker aansluiten.

Loshaken

• Bougiestekkeruit de verbrandingsmotor trekken.
• Startkabel (2) uit de kabelhouser (3) loshaken.

7.6 Brandstof en motorolie

Voorkom schade aan het apparatus!

Vul voor de eerste start motorolie bij. Voor het vullen met motorolie en tanken een aangepast vulhulpstuk (bijv. trechter) gebruiken.

Motorolie:

gegevens over de te gebruiken motorolie en de vulhoeveelheid olie vindt u in de gebruiksaanwijzing van de verbrandingsmotor.

Controleer de inhoud regelmatig (zie gebruiksaanwijzing verbrandingsmotor). Zorg ervoor dat de olie Niet onder of boven het juiste peil komt te staan.

Olietankdop voor het in gebruik nemen van de verbrandingsmotor goed vastschroeven.

Brandstof:

Advies:

Verse merkbrandstoffen, Loodvrije benzine.

Gegevens over de brandstofkwaliteit (octaangetal) vindt u in de gebruiksaanwijzing van de verbrandingsmotor;

8. Bedieningselementen

8.1 Enkele duwstang instellen (MB 448 TC, MB 448 VC)

Gevaar voor klemmen!

Bovenstuk duwstang bij het bedieren van de vergrendelingshendel met een hand op het hoogste punt vasthouden.

Nooit vingers:tussen de duwstang en de console (boven en onder de vergrendelingshendel) steken.

Duwstang omklappen:

Transportstand (voort het reinigen van het apparaat en voor ruimtebesparend transporteren en opslaan):

• startkabel uit de kabelhouser loshaken. (7.5)
• Bovenstuk duwstang (2) met één hand op het hoogste punt vasthouden en iets optillen (ontlasten).
• Vergrendelhendel (1) omlaag drukken en vasthouden.
  Duwstang (2) aan voren omklappen.

Werkstand (voort het duwen van het apparaat):

Duwstang (2) maar darüber omklappen en erop letten dat de duwstang volledig vastklikt.

• Startkabel in de kabelhouser vasthaken. (⇒ 7.5)

Hoogeteverstelling:

De hoogte van de enkele duwstang kan in 2 standen worden ingesteld:

bovenstuk duwstang (2) met een hand op het hoogste punt vasthouden en ijets optillen (ontlasten).
- Vergrendelhendel (1) omlaag drukken en vasthouden.
Duwstang (2) in de gewenste positie zetten.
- Vergrendelhendel (1) loslaten en erop letten dat de duwstang waar volledig vastklikt.

8.2 Dubbele duwstang omklappen (MB 443, MB 443 T, MB 448 T, MB 448 TX)

Gevaar voor knellen!

Door het losdraaien van de snelsluitingen kan het bovenstuk duwstang omklappen. Houd het bovenstuk van de duwstang (2) waarom steeds op het hoogste punt met een hand vast, verwijl u de snelsluitingen opent.

Transportstand (voort het reinigen van het apparaat en voor ruimtebesparend transporteren en opslaan):
- Startkabel uit de kabelhouser nemen. ( 7.5)

• Snelspanner (1) openen -aar onder klappen - en bovenstuk duwstang (2)aar voor omklappen.

Werkstand (voor het duwen van het apparaat):

• Bovenstuk duwstang (2) maar après opklappen en met een hand vasthouden.
• Snelspanner (1) sluiten (aar boven klappen).
• Startkabel in de kabelhouser inhaken. ( 7.5)

8.3 Grasopvangbox

Monteren:

• Uitwerpklep (1) openen en vasthouden.
  Haak de grasopvangbox (2) met de bevestigingsnokken in de bevestigingen (3) awhile.
• Uitwerpklep (1) sluiten.

Demonteren:

• Uitwerpklep (1) openen en vasthouden.
• Grasopvangbox (2) optillen en waarchter wegnemen.
• Uitwerpklep (1) sluiten.

8.4 Centrale

snijhoogteverstelling

Er kuren 6 verschillende snijhoogtes worden ingesteld.

Stand 1 = 25mm

Stand 6 = 75mm

Snijhoogte instellen:

handgreep (1) vastpakken, hendel (2)
haar boven trekken en vasthouden.
Gewenste snijhoogte instellen door het apparaat omhoog en omlaag te bewegen. De huidige snijhoogte kan aan de aanduiding van de snijhoogte (3) met behulp van de markering (4) worden afgelezen.
- Vergrendelhendel (2) loslaten en lien vastklikken.

8.5 Inhoudsindicatie

Op het bovenste gedeelte van de grasopvangbox bevindt zich een inhoudsindicatie (1).

De luchtstroom die door het draaien van het maaimes worden veroorzaakt en waardoor de grasopvangbox worden gemvuld, tilt de inhoudsindicatie op (2): de grasopvangbox worden gemvuld met maagood.

Naarmate ermeer gras in de gesopvangboxkomt,wordtdeze luchtstroomminderkrachtig en zakt de inhoudsindicatie (3):

• Volle grasopvangbox ledigen ( 11.4)

9. Veiligheidsvoorzieningen

Voor een veilige bediening en ter voorkoming van ondeskundig gebruik is de machine met meerdeveiligheidsvoorzieningen uitgevoerd.

Kans op letsel!

Bij een eventuele defect aan een van de veiligheidsvoorzieningen mag de machine Niet in bedrijf worden genomen. Neem contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

9.1 Veiligheidsvoorzieningen

De grasmaier is met
veiligheidsvoorzieningen uitgerust om een
onopzettelijk contact met de maaimessen
en het uitgeworpen maigoed te
voorkomen.

Hiertoe behoren de behuizing, deuitwerpklep, de grasopvangbox en de correct gemonteerde duwstang.

9.2 Beugel motorstop

De grasmaier is voorzien van een motorstop-toestel.

Tijdens het gebruik worden na het loslaten van de motorstopbeugel de verbrandingsmotor uitgeschakeld. De verbrandingsmotor en de maaimessen komen binnen 3 seconden tot stilstand.

Kans op letsel!

Indien de uitlooptijd van de messen groter is, dan mag u het apparaat Niet verder gebruiken en moet u het waar de vakhandelaar brengen.

Meten van de naloootijd

Na het starten van de verbrandingsmotor draaien de messen en is er een windgeruis te horen. De uitlooptijd duurt even lang als het windgeruis na het uitschakelen van de verbrandingsmotor. Dit kan met een stopwatch worden gemeten.

10. Aanwijzingen voor werken

Een fraai en vol gazon ontstaat,

• wonneer met lage snelheid gemaad wordt.
• wonneer het gazon vaak gemaaid en kort gezhonden wordt.
• wonneer bij warm en droog waar het gazon Niet te kort gemaaid worden, waar het anders verbrandt door de zon en leijk worden.
• wonneer met scherpe maaimessen gewerkt worden -DMAOM de maaimessen regelmatig lately slijpen (dealer).
• wonneer de snijrichting regelmatig worden gewisseld.

10.1 Werkgebied van de gebruiker

Bij het starten en bij draaiende verbrandingsmotor moet de gebruiker zich om veiligheidsredenen.altijd in het werkgebied bevinden achefter de duwstang. Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht.
- De grasmaaier mag uitsluitend door een persoon bediend worden, derden要去en zich buiten de gezarenzone bevinden. ( 4.)

11. Apparaat in gebruik nemen

11.1 Verbrandingsmotor starten

Verbrandingsmotor nicht in hoog gras starten. Bij moeilijk starten hogere instelling snijhoogte selecteren.

Na het starten werkdt de verbrandingsmotor dankzij de vaste aandrijsnelheid steeds op een optimaal toerental.

• MB 443, MB 443 T, MB 448 TX: Bij een koude verbrandingsmotor primer (1) driemaal indrukken.

Schade aan het apparatus vermijden!

Bij een warme verbrandingsmotor deprimer Niet bedieren.

• Beugel motorstop (2) maar de duwstang drukken en vasthouden.
• Startkabel (3) langzaam uitrekken tot de compressieweerstand. Aansluitend krachtig en snel tot de volledige armlenge doortrekken. Laat de startkabel (3) waar langzaam teruggaan, opdat deze waar correct worden opgerold.
• Deze actie opniewu uitvoeren totdat de verbrandingsmotor aanslaat.

11.2 Verbrandingsmotor uitschakelen

Laat de motorstopbeugel (1) los om de verbrandingsmotor uitteschakelen. Verbrandingsmotor en maaimes ka na een korte uitlooptijd tot stilstan

11.3 Wielaandrijving (MB 443 T, MB 448 T, MB 448 TX, MB 448 TC, MB 448 VC)

De grasmaaiers MB 443 T,
MB 448 T, MB 448 TX, MB 448 TC
MB 448 VC waar voorzien van een wielaandrijving.

MB 443 T, MB 448 T, MB 448 TX, MB 448 TC:

Eén aandrijfsnelheid vooruit (transmissie met een versnelling)

MB 448 VC:

Onderweg traploos instelbare aanrijfsnelheid vooruit (variotransmissie)

Wielaandrijving inschakelen:

• verbrandingsmotor starten. ( 11.1)
• Beugel wieaandrijving (1) maar de duwstang trekken en vasthouden. De wieaandrijving schakelt in en de grasmaaier zet zich vooruit in beweging.

Schade aan het apparatus vermijden!

Beugel wielaandrijving steeds volledig (tot aan de aanslag) indrukken om gevolgschade aan de transmissie te vermijden.

Aandrijfsnelheid instellen (MB 448 VC):

Schade aan het apparatus vermijden!

Hendel vario-aandrijving (2) bij draaiende verbrandingsmotor bedieren.

Rijnselheid verhogen: hendel vario-aandrijving (2) onderweg maar voren drukken.
Rijnselheid verlagen: hendel vario-aandrijving (2) onderweg maar achteren trekken.

Wielandrijving uitschakelen:

beugel wielaandrijving (1) loslaten. De wielaandrijving schakelt uit en de grasmaaier blijft staan. De verbrandingsmotor draait verdert.

11.4 Grasopvangbox ledigen

Kans op letsel!

Vór het loshaken van de grasopvangbox moet de verbrandingsmotor om veiligheidsredenen worden uitgeschakeld.

• Grasopvangbox loshaken. (⇒ 8.3)
• De grasopvangbox aan de sluitlip (1) openen. Bovenste gedeelte van de grasopvangbox (2) maar boven openklappen en houden. Grasopvangboxaar acheer omklappen en maaigoed ledigen.
• Grasopvangbox sluiten.
• Grasopvangbox vasthaken. ( 8.3)

12. Onderhoud

12.1 Algemeen

Kans op letsel!

Neem de veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veiligheid' in acht. ( 4)

Jaarliks onderhoud door de vakhandelaar:

De grasmaier要去 elk jaardoor een vakhandelaar worden geinspecteerd. VIKINGbeveelt u de VIKING vakhandelaar aan.

12.2 Verbrandingsmotor

Onderhoudsinterval:

zie gebruiksaanwijzing verbrandingsmotor.

Algemene aanwijzingen:

Neem de gebruiks- en onderhoudsinstructies in de bijgevoegde gebruiksaanwijzing onder het punt van de verbrandingsmotor in acht.

Voor een lange levensduur is het van belang de olie op peil te houden, regelmatig de olie te verversen alsook het luchtfilter te verrangen.

Voor de aanbevolen oliewissel-intervallen en informatatie over motorolie en de vulhoeveelheid olie verwijzen wij u ook maar het punt van de verbrandingsmotor in de gebruiksaanwijzing.

De koelvinnen moeten altijd schoon worden gezhonden om een goede koeling van de verbrandingsmotor te garanderen.

12.3 Apparaat reinigen

Onderhoudsinterval: na elk gebruik

Door het apparaat zorgzaam te behandelen, beschermt u het gegen beschadigingen en verlangt u de levensduur.

Kans op letsel!

Verbrandingsmotor uitschakelen,
bougiestekker lostrekken en
apparaat lately afkoelen.

Alvorens het apparaat in de reinigingsstand teplaatsen dient men de brandstoftank te ledigen (leegrijden).

Apparaat staat alleen met geopende uitwerpklep veilig in de renigingsstand.

• Hoogste snijstand selecteren. ( 8.4)
• Grasopvangbox loshaken. ( 8.3)

Reinigingsstand MB 443, MB 443 T, MB 448 T, MB 448 TX:

• Bovenstuk duwstang (1) vasthouden en snelspanner openen - maar onder klappen.
• Bovenstuk duwstang (1) maar awhile leunen.
• Uitwerpklep (2) openen en vasthonden.
• Apparaat voor opheffen en zoals afgebeeld in de reinigingsstand zetten.

Reinigingsstand MB 448 TC, MB 448 VC:

• ga voor het op+zijn kant zetten rechts naast het apparaat staan.

Zet het bovenstuk duwstang in de laagste stand (tot aan de aanslag, de vergrendelingshendel klicht in deze stand Niet vast). ( 8.1)
- Uitwerpklep (2) met de rechterhand openen en vasthouden.
- Console zoals afgebeeld met de linkerhand vastpakken en deuitwerpklep open honden. Tegelijkkertijdvergrendelingshendel (3) met deduimen indrukken en vasthonden.
Apparaat met de rechterhand bij de voorste handgreep vastpakken en langzaam maarachten omhoog kantelen totdat de duwstang Zoals afgebeeld op de bodem ligt.
- Uitwerpklep (2) en vergrendelingshendel (3) loslaten en de veilige stand van het apparaat controeren.

Aanwijzingen voor het reinigen:

• verwijder vuil met een beperkte hoeveelheid water, met een borstel of met een doek. Reinig met name ook het maaimes. Richt waterstralen nooit op onderdelen van de verbrandingsmotor, pakkingen en lagers.
  Maak aangekoekte grasresten van tevoren met een houten staaf los.
• Indien nodig, special Reinigungsmittel gebruiken (bijv. STIHL speciale reiniger).

12.4 Messenslijtage controlleren

Onderhoudsinterval: voor elk gebruik

Kans op letsel!

Messen slijten sterk verschillend, afhankelijk van deplaats van gebruik en inzetduur. Als u het apparaat op een zandige ondergrond of dikwijls in droge omstandigheden inzet, is dit zwaarder voor het mes en verslijt het sneller dan gemiddeld. Een versleten mes kan afbreken en ernstig letsel veroorzaken. De instructies voor het mesonderhoud要去en dus steeds in ache worden genomen.

• Klap de grasmaier omhoog in de reinigingspositie. ( 12.3)
  Reinig het maaimes (1).
  Leg een liniaal (1) gegen de voorste mesrand en meet de slijtage A.
• Mesbreedte met een schuifmaat (2) meten.
• Dikte van het mes op minstens 5 punten met een schuifmaat (2) meten. Met name ook bij de mesvleugels is de minimale dikte essentieel.

Slijtagegrenzen:

Terugslijp A: < 15 mm

Mesbreedte B: > 39 mm

Dikte van het mes : > 2 mm

Het mes moet worden verrangen.

• als het beschadigd is (kerven, scheuren),

• als de meetwaarden op een of\ meerdere punten worden bereikt of\ buiten de toegestane grenzen liggen.

Als het als accessoire verkrijgbare multimes op de grasmaaier gemonteerd is, gelden er andere slijtagegrenzen (zie gebruiksaanwijzing van het accessoire).

12.5 Maimes demonteren en monteren

Demontage:

• geschikt houten bloc (1) voor het tegenhouden van het maaimes (2) gebruiken.
• Mesbout (3) losschroeven. Maaimes (2), mesbout (3) en borgring (4) wegemen.

Montage:

Kans op letsel!

Het maaimes (2) kan alleen zoals aufgebeld worden gemonteerd. De lippen (7)要去en maar onder en de sterk gebogen mesvleugels要去en maar boven wijzen.

Het voorgeschreveen
aandraaimoment van de mesbout
precies aanhonden, waar dat een
veilige bevestiging van het
snijgereedschapaarvan afhangt.
Mesbout (3) extra met Loctite 243
borgen.

Borgring (4) bij elke montage van het mes, mesbout (3) bij elke meservanging verrangen.
- Montagevlak en bus van het mes reinigen.

Maaiimes (2) met de omhoog gebogen vleugelsaar boven (richting apparaat) monteren. De bevestigingsnokken (5) aan de meshouder moeten in de boringen (6) van het maaimes worden geplaatst.
- Geschikt houten blok (1) voor het tegenhonden van het maaimes (2) gebruiken.
Mesbout (3) met een neue borgring (4) erin draaien en vastdraaien. Aandraaimoment: 60 - 65 Nm

12.6 Maimes slijpen

VIKING raadt aan om het maaimes dooreen vakman te lately slijpen. Bij een onjuist geslepen mes (onjuiste slijphoek, onbalans enz.) komt de goede werkinq van het apparaat in het gedrang.

Aanwijzingen voor het slijpen:

Maaimedesmonteren ( 12.5)
- Koel het maaiames tijdens het slijpen, bijv. met water. Het mes mag Niet blauw worden, omdat anders de snijresultaten minder worden.
- Slijp het mes geleijkmatig om trillingen door onbalans te voorkomen.
- Meteen hoek van 30^ slijpen.
- Verwijder eventueel na het slijpen bramen op het lemmet met fijnkorrelig schuurpapier.
- Slijtagegrenzen aanhouden. (⇒ 12.4)

12.7 Opslag en stilleggen (winterpauze)

Apparaat in een droge, afgesloten, stofvrije ruimte opslaan. Bewaar het apparaat.altijd buiten het bereik van kinderen.

Eventuele storingen voor het opslagen corrigeren. Het apparaat moet steeds gebruikklaar�k.

Brandstofuit de brandstoffank aftappen en carburateur ledigen voor de opslag (bijv. door leegrijden).

Neem bij een langere stilstand van het apparaat (winterpauze) bijkomend de volgende punten in acht:

Maak alle onderdelen aan de buitenkant van het apparaat zorgvuldig schoon.
- Smeer alle bewegende delen goed in met olie of vet.
- Schroef de bougie eruit (zie gebruiksaanwijzing verbrandingsmotor) en giet ca. 3cm^3 motorolie in de bougieboring in de verbrandingsmotor. Laat de verbrandingsmotor eenaar keer zonder bougie doordraaien (aan de startkabel trekken).

Brandgevaar!

Houd de bougiestekker wegens ontstekingsgevaar uit de buurt van het bougiegat.

• Bougie terug inschroeven (zie gebruiksaanwijzing verbrandingsmotor).
• Ververs de olie (zie gebruiksaanwijzing verbrandingsmotor).
• Dek de verbrandingsmotor goed af en bewaar het apparaat in normale stand.

13. Transport

13.1 Transport

Kans op letsel!

Lees voor het transport het hoofdstuk "Voor uw veiligheid" en volg de instructies op. ( 4.)

Draag bij transport steeds geschikte beschemmkleding (veiligheidsschoenen, werkhandsschoenen).

Vór het optillen of transporteren steeds de bougiestekker lostrekken. Uit

veiligheidsoverwegingen raadt
VIKING aan om het apparaat
alleen met hulp van een tweede
persoon op te tilen of te dragen.

Kijk voor het optillen in het hoofdstuk "Technische geevens" eerst hoeveel het apparaat weegt.

Apparaat dragen

• Twee Personen: apparaat uitsluitend aan de handgreep voor (1) en aan de duwstang (3) optillen. Houd altijd voldoende afstand tot het maaimes, met name wat betreft de voeten en benen.
• Een persoon: apparaat met de ene hand in het midden van deijkenste handgreep (2) en met de andere hand op de voorste handgreep (1) optillen of dragen.

Apparaat vastsjorren

• Zeker het apparaat met geschikte bevestigingsmiddelen op het laadoppervlak.
  Maak de touwen of gordels aan de gemarkeerde punten (4) vast.

Grasresten horen nicht in de vuilnisbak, maar moeten worden gecomposteerd.

De verpakkingen, het apparaat en de accessoires�<|im_start|> met

recycleraar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen.

Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwerkt. Raadpleeg bij het afvoeren de informatie in het hoofdstuk 'Afvoeren' ( 4.9)

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten.

15. Slijtage minimaliseren en schade voorkomen

Belangrijke aanwijzingen voor het onderhoud van de productgroep

Grasmaiers met benzinemotor

De firma VKING aanvaardt in geen geval aansprakelijkheid voor materièle schade en personlijk letsel die veroorzaakt zich als gevolg van het Niet in acht nemen van de instructies in de gebruiksaanwijzing.

met name betreffende verilgheit, bediening en onderhoud, of die door gebruik van Niet toegestane montage- of reserveonderdelen optreden.

Neem de volgende belangrijke aanwijzingen in acheit om schade of overmatige slijtage aan uw VKING apparatus te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat� ook bij reglementair gebruik aan normale slijtage onderhevig en moeten affankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.

Dit omvat o. a.:

• maaimes

-grasopvangbox

V-riem (MB 443 T, MB 448 T, MB 448 TC, MB 448 TX, MB 448 VC)

2. Inachtneming van de voorschriften in\ deze gebruiksaanwijzing

Het VIKING apparatusaat moet zo zorgvuldig möglichk worden gebruikt, onderhodenen opgeslagen, Zoals omschreiben in deze gebruiksaanwijzing. Voor alle beschadigingen die door het Niet in acht nemen van verilgheids-, bedienings- en onderhoudsaanwijzingen wordenveroorzaakt, is de gebruiker zich verantwoordelijk.

Dit geldmt met name voor:

• Niet door VKING toegelaten productwijzigingen.

• het gebruik van brandstoffen Niet door VIKING toegelaten (smeermiddelen, benzine en motorolie, die gegevens van de fabrikant).

• het gebruik van gereedschappen of toebehoren die Niet voor het apparaat zichen goedgekeurd, Niet geschikt zich on van een minder goede kwaliteit zich.

• Niet reglementair gebruik van het product.
• gebruik van het product bij sport- of wedstrijdevenementsen.
• gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatig worden UITgevoerd.

Voor zover.Deze onderhoudswerkzaamheden Niet door de gebruikerzfelnkunnen wordenuitgevoerd, moeten deze aan een vakhandelaar worden overgedragen.

VIKING raadt aan
onderhoudswerkzaamheden en reparationsuitsluitend bij de VIKING vakhandelaar te laten uityoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Worden deze werkzaamheden nicht uitgevoerd, dan kan er schade ontstaan waar voor de gebruiker verantwoordelijk is.

Hieroe behoren onder andere:
corrosie en andere gevolgschade door ondeskundige opslag.
- beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen.

-beschadigingen door nichtijdig of ondeskundig uitgevoerd onderhoud resp. beschadigingen door onderhoulds- of reparatiewerkzaamheden die nicht in werkplaatsen van vakhandelaars zich uitgevoerd.

16. Standaard reserveonderdelen

Maaimes MB 443, MB 443 T:

63387020100

Maaimes MB 448 T, MB 448 TC, MB 448 TX, MB 448 VC:

63587020100

Mesbout:

90083199028

Borgring:

00007026600

de bevestigingselementen van het maaimes (bijv. mesbout)要去en bij het verwisselen of monteren van het mes worden verrangen. Vervangingsonderdelen zich bij de VIKING vakhandelaar verkrijgbaar.

17. CE-conformiteitsverklaring van de fabrikant

Wij,

VIKING GmbH

verklaren op eigenc verantwoordelijkheid dat de machine

Grasmaier, handgeduwd met verbrandingsmotor (MB)

Merk: VIKING

Productiecode: 6338

Type: MB 443.1

MB 443.1 T

Productiecode: 6358

Type: MB 448.1 T

MB 448.1 TC

MB 448.1 TX

MB 448.1 VC

stemt overeen met volgende EU-richtlijnen:

97/68/EC, 2000/14/EC, 2014/30/EU, 2006/42/EC

Het product is ontwikkeld in overeenstemming met de volgende normen:

EN ISO 5395-1, EN ISO 5395-2

Toegepaste

conformiteitsbeoordelingsprocedure: appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

Samenstelling en klassement van de Technische Documentatie:

Sven Zimmermann

VIKING GmbH

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat.

Gemeten geluidsniveau:

MB 443.1 93,5 dB(A)

MB 443.1 T 93,5 dB(A)

MB 448.1 T 95,7 dB(A)

Gemeten geluidsniveau:

MB 448.1TC 95,7 dB(A)

MB 448.1 TX 95,7 dB(A)

MB 448.1 VC 95,3 dB(A)

Gewaarborgd geluidsniveau:

MB 443.1 94 dB(A)

MB 443.1 T 94 dB(A)

MB 448.1 T 96 dB(A)

MB 448.1 TC 96 dB(A)

MB 448.1 TX 96 dB(A)

MB 448.1 VC 96 dB(A)

Langkampfen,

2017-01-02 (JJJJ-MM-DD)

VIKING GmbH

Sven Zimmermann

Afdelingshoofd Bouw

Aandraaimoment

mesbout 60-65Nm

Veiligheidvoorziening Motorstop

Wiel-0 voor 180 mm

Wiel-0 ache ter 200 mm

Capaciteit

grasopvangbox 551

Snijhoogte 25-75 mm

MB 443.1, MB 443.1 T:

Serienummer 6338

Snijbrendte: 41 cm

MB 443.1:

Verbrandingsmotor: Briggs & Strat

Fabrikant, type ton, Series 450

Cylinderinhoud 125 cc

Nominal vermogen 1,6-2800

bij nominaltoerental kW-omw/min

Brandstoftank 0,81

Toerental mesbalk 2800 omw/min

Wielaandrijving nee

Lenght 144 cm

Breedte 49 cm

Hoogte 109 cm

Gewicht 24 kg

Geluidsemissie

Conform richtlijn 2000/14/EC:

Gewaarborgd

geluidsniveau L_WAd 94 dB(A)

Conform richtlijn 2006/42/EC:

Geluidsdrukniveaua

opwerkplek L_pA 81dB(A)

Onzekerheid K_pA 2 dB(A)

Vibrations hand-arm

Aangegeven trillingsemissiewaarde volgens EN 12096:

Gemeten waarde

a_hw 4,10 m/sec²

Onzekerheid Khw 2,05 m/sec2

Cylinderinhoud 140 cc

Nominaal vermogen 1,9-2800

bij nominaltoerental kW-omw/min

Brandstoftank 0,81

Toerental mesbalk 2800 omw/min

Wielaandrijving 1 vooruitversnel

ling met softstart

Lengte 144 cm

Breedte 48 cm

Hoogte 109 cm

Gewicht 25 kg

Geluidsemissie

Conform richtlij 2000/14/EC:

Gewaarborgd

geluids niveau LwAd 94 dB(A)

Conform richtig 2006/42/EC:

Geluidsdruk niveau

opwerkplek L_pA 81 dB(A)

Onzekerheid K_pA 2 dB(A)

Vibrations hand-arm

Aangegeven trillingsemissiewaarde volgens EN 12096:

Gemeten waarde

a_hw 4,10 m/sec2

Onzekerheid Khw 2,05 m/sec2

Verbrandingsmotor: Briggs & Strat
Fabrikant, type ton, Series 575
Cylinderinhoud 140 cc
Nominaal vermogen 2,1 - 2800
bij nominaal toerental kW - omw/min
Brandstoftank 0,8 |
Toerental mesbalk 2800 omw/min
Wielandrijving 1 vooruitversneling met softstart

Lenght 147 cm

Breedte 50 cm

Hoopte 111 cm

Gewicht 26 kg

Geluidsemissie

Conform richtlijn 2000/14/EC:

Gewaarborgd

geluidsniveauu LwAd 96 dB(A)

Conform richtlijn 2006/42/EC:

geluidsdrukniveau op

werkplek LpA 83 dB(A)

Onzekerheid K_pA 2 dB(A)

Vibrations hand-arm

Aangegeven trillingsemissiewaarde volgens EN 12096:

Gemeten Waarde

a_hw 3.90 m/sec²

Onzekerheid Khw 1,95 m/sec2

Cilinderinhoud 140 cc

Nominal vermogen 2,1-2800

bij nominaltoerental kW-omw/min

Brandstoftank 0,81

Toerental mesbalk 2800 omw/min

Wielaandrijving 1 vooruitversneling met softstart

Lenght 147 cm

Breedte 50 cm

Hoopte 113 cm

Conform richtlijn 2000/14/EC:

Gewaarborgd

geluidsniveau LwAd 96 dB(A)

Conform richtlijn 2006/42/EC:

geluidsdrukniveauo

werklek LpA 83 dB(A)

Onzekerheid K_pA 2 dB (A)

Vibrations hand-arm

Aangegeven trillingsemissiewaarde volgens EN 12096:

Gemeten waarde

a_hw 3,50 m/sec²

Onzekerheid Khw 1,75 m/sec2

Cylinderinhoud 140 cc

Nominal vermogen 1,9-2800

bij nominaltoerental kW-omw/min

Brandstoftank 0,8 I

Toerental mesbalk 2800 omw/min

Wielaandrijving 1 vooruitversneling met

Length 147 cm

Breedte 50 cm

Hoopte 111 cm

Conform richtlijn 2000/14/EC:

Gewaarborgd

geluidsniveau LwAd 96 dB(A)

Conform richtlijn 2006/42/EC:

geluidsdrukniveauu op

werklek LpA 83 dB(A)

Onzekerheid K_pA 2 dB(A)

Vibrations hand-arm

Aangegeven trillingsemissiewaarde volgens EN 12096:

Gemeten waarde

a_hw 4,10 m/sec²

Onzekerheid Khw 2,05 m/sec2

Cylinderinhoud 150 cc

Nominalvermogen 2.2-2800

bij nominaltoerental kW-omw/min

Brandstoftank 0,8 I

Toerental mesbalk 2800 omw/min

Wielandrijving Vario vooruit

Lenght 147 cm

Breedte 50 cm

Hoopte 113 cm

Conform richtlijn 2000/14/EC:

Gewaarborgd

geluidsniveauu LwAd 96 dB(A)

Conform richtlij 2006/42/EC:

Geluidsdrukniveau

opwerkplek L_pA 83dB(A)

Onzekerheid K_pA 2 dB(A)

Vibrations hand-arm

Aangegeven trillingsemissiewaarde volgens EN 12096:

Gemetenwaarde

a_hw 3,00 m/sec²

Onzekerheid Khw 1,50 m/sec2

Neem eventueel contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

Zie gebruiksaanwijzing verbrandingsmotor.

Storing:

• Beugel motorstop nicht geactiveerd.
• Geen brandstof in de tank; brandstofleiding verstopt.
• Slechte, verwülde of oude brandstof in de tank.
  Luchtfilter vuil.
• Bougiestekker is van bougie afgekoppeld; ontstekingskabel is nicht goed op de stekker aangesloten.
  Bougie vol roet of beschadigd; verkeerde afstand elektroden.
• Primer nicht ingedrukt.

Oplossing:

-Motorstopbeugel naar de duwstang drukken en houd deze vast. ( 9.2)
- Brandstof bijvullen; brandstoffleidingen reinigen.
Alleen verse merkbrandstof, normale loodvrijne benzine gebruiken; carburator reinigen.
Luchtfilter reinigen.
-Bougiestekker aanbrengen;verbinding tussen ontstekingskabel en stekker controleren.
- Bougie reinigen of vervangen; afstand elektroden instellen.

• Primer voor het starten 3-maal indrukken. ( 11.1)

Storing:

Slecht starten of verminderen van het vermogen van de verbrandingsmotor.

Mogelijk oorzaak:

• Behuizing van de grasmaaier verstopt.
  -Umaait met een te lage snijstand of de rijnsnelheid is ten opzichte van de snijhoogte te hoog.
• Er zit water in de brandstoftank en carburator; de carburator is verstopt.
• Brandstoftank vuil.
  Luchtfilter vuil.
• Bougie vol roet.

Oplossing:

-Behuizing van de grasmaier reinigen (bougiestekker lostrekken). ( 12.3)
-Hogere snijstand instellen of rijnselheid verlagen. ( 8.4)
- Brandstoftank ledigen, brandstofleiding en carburator reinigen.
- Brandstoftank reinigen.
Luchtfilter reinigen.
- Bougie reinigen.

Storing:

Verbrandingsmotor worden zeer heet.

Mogelijk oorzaak:

• Te laag oliepeil in de verbrandingsmotor.

-Koelribben zich vuil.

Oplossing:

-Motorolie verversen. ( 7.6)
-Koelribben reinigen. ( 12.3)

Storing:

Sterke trillingen tijdens gebruik.

Mogelijkkeoorzaak:

• Snijeenheid defect.

• Bevestiging van de verbrandingsmotor is los.

Oplossing:

Maaimes, messenas en mesbevestiging (mesbout en borgring) controleren en zo nodsig herstellen.
- Bevestigingsbouten van de verbrandingsmotor aandraaien.

Storing:

Onzuivere snde, gras wordt geel

Mogelijk oorzaak:

Maaimes is bot of versleten

Oplossing:

-Slijp of verrang het maaimes ( 12.6), (12.5),

20. Onderhoudsschema

20.1 Leveringbevestigting

Model:

Serienummer:

Datum:

Volgende onderhoudsbueur

Datum:

20.2 Servicebevestigting

Geef deze gebruksaanwijzing aan 24 uw VKING vakhandelaar in geval van onderhoudswerkzaamheden. Hij bevestigt op de voorgedrukte velden de servicewerkzaamheden die werden uitgevoerd.

Service uitgevoerd op

Datum volgende servicebeurt

Gentili Clienti,
