KÄYTTÖOHJE MB 448 VC VIKING

Service utförd den Datum för nästa service189 DEFRNLITESPTNOSVDAPLRU FI 0478 111 9923 E - FI Arvoisa asiakas Kiitos, että valitsit Vikingin laatutuotteen. Tämä tuote on valmistettu nykyaikaisimmilla valmistusmenetelmillä ja laajaa laadunvarmistusta käyttäen. Tavoitteemme olemme saavuttaneet kuitenkin vasta, kun asiakkaamme on tyytyväinen käyttämäänsä tuotteeseen. Jos haluat lisätietoja tuotteesta, käänny palvelevan VIKINGin ammattiliikkeen tai suoraan myyntiosastomme puoleen. Mukavia hetkiä VIKINGin parissa toivottaa Liikkeenjohto Painettu ilman klooria valkaistulle paperille. Paperi on kierrätettävää. Suojakansi on halogeeniton.

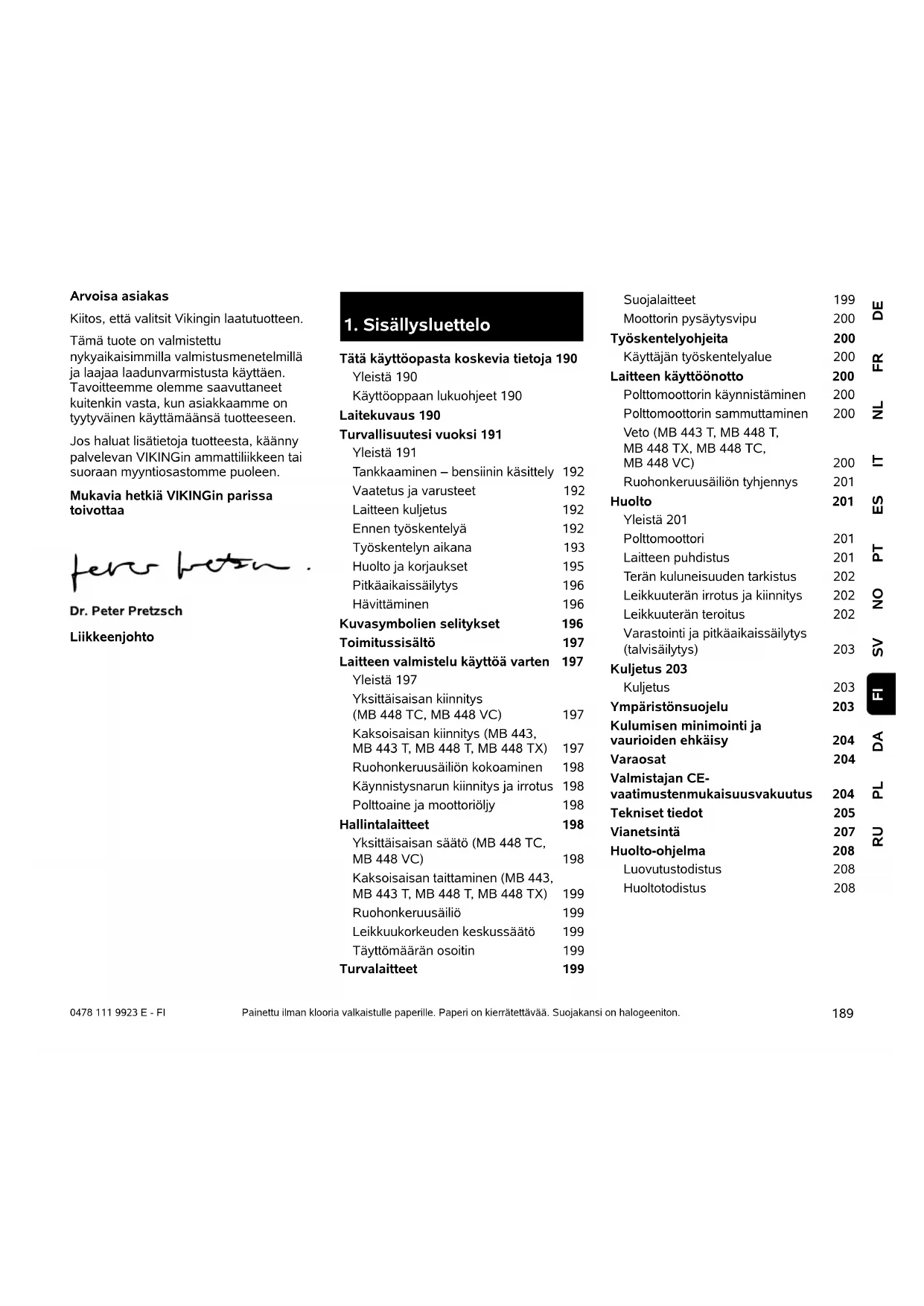

Tätä käyttöopasta koskevia tietoja 190 Yleistä 190 Käyttöoppaan lukuohjeet 190 Laitekuvaus 190 Turvallisuutesi vuoksi 191 Yleistä 191 Tankkaaminen – bensiinin käsittely 192 Vaatetus ja varusteet 192 Laitteen kuljetus 192 Ennen työskentelyä 192 Työskentelyn aikana 193 Huolto ja korjaukset 195 Pitkäaikaissäilytys 196 Hävittäminen 196 Kuvasymbolien selitykset 196 Toimitussisältö 197 Laitteen valmistelu käyttöä varten 197 Yleistä 197 Yksittäisaisan kiinnitys (MB 448 TC, MB 448 VC) 197 Kaksoisaisan kiinnitys (MB 443, MB 443 T, MB 448 T, MB 448 TX) 197 Ruohonkeruusäiliön kokoaminen 198 Käynnistysnarun kiinnitys ja irrotus 198 Polttoaine ja moottoriöljy 198 Hallintalaitteet 198 Yksittäisaisan säätö (MB 448 TC, MB 448 VC) 198 Kaksoisaisan taittaminen (MB 443, MB 443 T, MB 448 T, MB 448 TX) 199 Ruohonkeruusäiliö 199 Leikkuukorkeuden keskussäätö 199 Täyttömäärän osoitin 199 Turvalaitteet 199 Suojalaitteet 199 Moottorin pysäytysvipu 200 Työskentelyohjeita 200 Käyttäjän työskentelyalue 200 Laitteen käyttöönotto 200 Polttomoottorin käynnistäminen 200 Polttomoottorin sammuttaminen 200 Veto (MB 443 T, MB 448 T, MB 448 TX, MB 448 TC, MB 448 VC) 200 Ruohonkeruusäiliön tyhjennys 201 Huolto 201 Yleistä 201 Polttomoottori 201 Laitteen puhdistus 201 Terän kuluneisuuden tarkistus 202 Leikkuuterän irrotus ja kiinnitys 202 Leikkuuterän teroitus 202 Varastointi ja pitkäaikaissäilytys (talvisäilytys) 203 Kuljetus 203 Kuljetus 203 Ympäristönsuojelu 203 Kulumisen minimointi ja vaurioiden ehkäisy 204 Varaosat 204 Valmistajan CE- vaatimustenmukaisuusvakuutus 204 Tekniset tiedot 205 Vianetsintä 207 Huolto-ohjelma 208 Luovutustodistus 208 Huoltotodistus 2080478 111 9923 E - FI

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas. VIKING pyrkii jatkuvasti kehittämään tuotevalikoimaansa ja siksi pidätämme oikeuden toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin. Tämän vuoksi tässä käyttöoppaassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita. Tämä käyttöopas on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, mukaan lukien oikeus monistamiseen, kääntämiseen ja käsittelyyn sähköisissä järjestelmissä.

2.2 Käyttöoppaan lukuohjeet

Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla. Kaikki laitteeseen kiinnitetyt kuvasymbolit on selitetty tässä käyttöoppaassa. Katselusuunta: Katselusuunta, kun käyttöoppaassa lukee "vasen" ja "oikea": Käyttäjä seisoo koneen takana ja katsoo ajosuuntaan. Kappaleviite: Viittaukset lisätietoja sisältäviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaleeseen: (Ö 2.1) Tekstikohtien merkintä: Erilaiset tekstikohdat on erotettu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla. Käsittelyvaiheet, jotka vaativat käyttäjän toimia: ● Avaa ruuvitaltalla ruuvi (1) ja kytke vipu (2) ... Yleiset luettelot: – tuotteen käyttö urheilutapahtumissa tai kilpailuissa Varoituksia tai lisäohjeita sisältävät tekstit: Varoituksia tai lisäohjeita sisältävät tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeästi muista ohjeista: Tekstit, joissa on kuvaviittauksia: Laitteen käyttöä havainnollistavat kuvat ovat käyttöoppaan alussa. Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavien tekstikohtien välillä.

2. Tätä käyttöopasta

koskevia tietoja Vaara! Onnettomuusvaara, josta voi aiheutua vakavia henkilövahinkoja. Laitteen käytössä on ehdottomasti noudatettava tai vältettävä tiettyjä toimenpiteitä. Varoitus! Henkilövahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilövahinkojen välttämiseksi. Varo! Pienten vammojen ja esinevahinkojen vaara, joka voidaan välttää ohjeita noudattamalla. Ohje Tietoja laitteen oikeasta käyttötavasta ja virheellisen käytön välttämisestä.

1 Moottorin pysäytysvipu 2 Vedon sanka (MB 443 T, MB 448 T, MB 448 TX, MB 448 TC, MB 448 VC) 3 Vario-voimansiirron vipu (MB 448 VC) 4 Työntöaisan yläosa 5 Käynnistysnaru 6 Pikakiristin (MB 443, MB 443 T, MB 448 T, MB 448 TX) 7 Työntöaisan alaosa (MB 443, MB443T, MB448T, MB448TX) 8 Polttomoottori 9 Äänenvaimennin ja suojasäleikkö 10 Sytytystulpan pistoke 11 Etukahva 12 Etupyörä 13 Takapyörä 14 Rikastin (MB 443, MB 443 T, MB 448 TX) 15 Ruohonkeruusäiliö 16 Takakahva 17 Leikkuukorkeuden säätökahva 18 Tyyppikilpi 19 Työntöaisan konsoli (MB 448 TC, MB 448 VC) 20 Työntöaisan lukkovipu (MB 448 TC, MB 448 VC)

Laitteella työskenneltäessä on ehdottomasti noudatettava näitä turvamääräyksiä. Lue käyttöohjeet kokonaisuudessaan läpi huolellisesti ennen ensimmäistä käyttöönottoa. Säilytä ohjeet hyvässä tallessa myöhempää käyttöä varten. Noudata käyttö- ja huolto-ohjeita, jotka on annettu erillisissä polttomoottorin käyttöohjeissa. Nämä varotoimenpiteet ovat välttämättömiä oman turvallisuutesi takia, mutta luettelo ei ole täydellinen. Käytä laitetta järkevästi ja vastuullisesti ja muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista. Perehdy laitteen hallintalaitteisiin ja oikeaan käyttöön. Laitteen käyttö on sallittu vain henkilöille, jotka ovat perehtyneet käyttöohjeisiin ja laitteen käsittelyyn. Ennen ensimmäistä käyttöönottoa käyttäjän tulee perehtyä laitteen käyttöön asianmukaisesti ja käytännössä. Anna myyjän tai asiantuntijan opastaa käyttämään laitetta turvallisesti. Opastuksessa käyttäjälle tulee kertoa ennen kaikkea, että laitteella työskenneltäessä vaaditaan äärimmäistä huolellisuutta ja keskittymistä. Anna vain sellaisten henkilöiden käyttää tai lainata laitetta ja sen oheislaitteita, jotka osaavat varmasti käyttää kyseistä mallia ja ovat tottuneet sen käsittelyyn. Käyttöohjeet ovat osa laitetta ja ne täytyy aina antaa mukana. Älä käytä laitetta väsyneenä tai sairaana. Mikäli et ole terve, kysy lääkäriltäsi, voitko käyttää laitetta. Laitteen käyttö on kiellettyä, jos olet nauttinut alkoholia, reaktiokykyä rajoittavia lääkkeitä tai huumaavia aineita. Tämän laitteen käyttö on aina kielletty lapsilta, fyysisesti, aistimellisesti tai henkisesti rajoitteisilta tai puutteellisen kokemuksen ja/tai tiedon omaavilta henkilöiltä sekä henkilöiltä, jotka eivät ole perehtyneet käyttöohjeisiin. Älä koskaan anna lasten tai alle 16- vuotiaiden nuorten käyttää laitetta. Käyttäjän alaikäraja voi olla säädetty paikallisissa määräyksissä. Laite on tarkoitettu yksityiskäyttöön. Huomio – onnettomuusvaara! Ruohonleikkuri on tarkoitettu ainoastaan ruohon leikkaamiseen. Muunlainen käyttö on kielletty ja voi olla vaarallista tai johtaa laitteen vaurioitumiseen. Käyttäjän loukkaantumisvaaran takia ruohonleikkuria ei saa käyttää seuraaviin töihin (luettelo ei ole täydellinen): – pensaiden ja pensasaitojen viimeistelyyn – köynnöskasvien leikkuuseen – ruohokattojen leikkuuseen – puiden ja pensaiden leikkuujätteiden silppuamiseen tai hakettamiseen – kävelyteiden puhdistamiseen (roskien imeminen tai puhaltaminen) – maanpinnan epätasaisuuksien (esimerkiksi myyränkäytävien) tasoittamiseen – leikkuujätteen kuljettamiseen (paitsi asiaankuuluvassa ruohonkeruusäiliössä). Turvallisuussyistä kaikenlaiset muutokset laitteeseen, VIKINGin hyväksymien lisävarusteiden asianmukaista asennusta lukuun ottamatta, ovat kiellettyjä ja johtavat takuun raukeamiseen. Lisätietoja hyväksytyistä lisävarusteista saat VIKINGin jälleenmyyjiltä. Etenkin kaikki laitteen poltto- tai sähkömoottorin tehoon tai kierroslukuun tehtävät muutokset ovat kiellettyjä. Laitteella ei saa kuljettaa esineitä, eläimiä tai henkilöitä, ei varsinkaan lapsia. Käyttö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsätalousyrityksissä edellyttää erityistä varovaisuutta. Huomio! Tärinä voi aiheuttaa terveyshaittoja! Liiallinen tärinärasitus voi aiheuttaa verenkierto- tai hermovaurioita, etenkin verenkiertohäiriöistä kärsiville henkilöille. Ota yhteys lääkäriin, mikäli saat oireita, joiden syynä saattaa olla tärinä. Tällaisia oireita, jotka esiintyvät useimmiten sormissa, käsissä tai käden nivelissä, ovat seuraavat (luettelo ei ole täydellinen): – tunnottomuus

4. Turvallisuutesi vuoksi

Tukehtumisvaara! Pakkausmateriaalilla leikkiminen aiheuttaa lapsille tukehtumisvaaran. Pidä pakkausmateriaali ehdottomasti poissa lasten ulottuvilta.0478 111 9923 E - FI

–kivut – lihasheikkous – ihon värimuutokset – epämiellyttävä kutina.

4.2 Tankkaaminen – bensiinin käsittely

Säilytä bensiiniä vain tarkoitukseen sopivissa säiliöissä (kanistereissa). Sulje ja kiristä polttoainesäiliön korkit kunnolla. Vaurioitunut polttoainesäiliön korkki on turvallisuussyistä vaihdettava uuteen. Älä käytä juomapulloja tai vastaavia poltto- ja voiteluaineiden hävittämiseen tai säilyttämiseen. Sivulliset, erityisesti lapset, voivat vahingossa juoda niistä. Säilytä ja käytä bensiiniä kaukana kipinöistä, avotulesta, lämpölähteistä ja muista sytytyslähteistä. Älä tupakoi! Tankkaa vain ulkona äläkä tupakoi tankkauksen aikana. Pysäytä polttomoottori ja anna sen jäähtyä ennen tankkausta. Täytä bensiini ennen polttomoottorin käynnistämistä. Polttomoottorin käydessä tai koneen ollessa kuuma polttoainesäiliön kantta ei saa avata eikä bensiiniä lisätä. Älä täytä polttoainesäiliötä liian täyteen! Älä koskaan täytä polttoainesäiliötä täyttöputken alareunan yläpuolelle, jotta polttoaineelle jää tilaa laajentua. Noudata lisäksi polttomoottorin käyttöohjeita. Jos bensiiniä on läikkynyt yli, käynnistä polttomoottori vasta, kun olet pyyhkinyt bensiinin tahrimat kohdat puhtaaksi. Älä kytke sytytystä, ennen kuin bensiinihöyryt ovat haihtuneet (pyyhi kuivaksi). Pyyhi läikkynyt polttoaine heti pois. Jos bensiiniä on joutunut vaatteille, ne tulee vaihtaa. Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan. Jos polttoainesäiliö on tyhjennettävä, se on tehtävä ulkona.

4.3 Vaatetus ja varusteet

Käytä aina työn aikana tukevia ja pitäväpohjaisia jalkineita. Älä työskentele paljain jaloin tai sandaalit jalassa. Käytä tukevia käsineitä ja pidä pitkät hiukset kiinni esimerkiksi hiusverkolla ta päähineellä huolto- ja puhdistustöissä ja laitetta kuljetettaessa. Käytä asianmukaisia suojalaseja leikkuuterää teroitettaessa. Käytä laitetta ajaessasi vain pitkiä housuja ja ihonmyötäisiä vaatteita. Älä käytä löysiä asusteita (esimerkiksi koruja, solmioita tai huiveja), jotka voivat tarttua koneen liikkuviin osiin (käyttövipuihin).

4.4 Laitteen kuljetus

Työskentele aina käsineitä käyttäen, jotta laitteen teräväreunaiset ja kuumat osat eivät aiheuta vammoja. Älä siirrä laitetta polttomoottorin ollessa käynnissä. Pysäytä polttomoottori, anna terien pysähtyä ja vedä sytytystulpan pistoke irti ennen kuljetusta. Kuljeta laitetta vasta polttomoottorin jäähdyttyä ja ilman polttoainetta. Käytä sopivia apuvälineitä lastaamiseen (lastausramppeja, nostolaitteita). Varmista laite ja mukana kuljetettavat laitteen osat (esimerkiksi ruohonkeruusäiliö) kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (esimerkiksi hihnoilla ja vaijereilla). Kun nostat ja kannat ruohonleikkuria, vältä koskettamasta leikkuuterää. Noudata kappaleessa "Kuljetus" olevia ohjeita. Siellä on kuvattu laitteen nostaminen ja sitominen. (Ö 13.) Noudata alueellisia määräyksiä laitetta kuljetettaessa, ennen kaikkea niitä, jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla.

4.5 Ennen työskentelyä

Varmista, että laitetta käyttävät vain henkilöt, jotka ovat tutustuneet käyttöohjeisiin. Ennen laitteen käyttöönottoa tarkista polttoainejärjestelmän, etenkin säiliön, säiliön korkin, letkuliitosten ja muiden näkyvien osien tiiviys. Jos havaitset puutteita tiiviydessä tai muita vaurioita, älä Hengenvaara! Bensiini on myrkyllistä ja erittäin herkästi syttyvää.193 DEFRNLITESPTNOSVDAPLRU FI 0478 111 9923 E - FI käynnistä polttomoottoria – palovaara! Anna ammattiliikkeen korjata laite ennen käyttöönottoa. Noudata polttomoottorilla tai sähkömoottorilla varustettujen puutarhalaitteiden käyttöaikoja koskevia yleisiä järjestyssääntöjä. Tarkasta koko alue, jolla laitetta käytetään, ja poista kaikki kivet, kepit, rautalangat, luut ja muut esineet, jotka laite voi mahdollisesti singota ympäriinsä. Esteet (esimerkiksi kannot tai juuret) voivat helposti jäädä huomaamatta korkeassa ruohossa. Merkitse ennen ruohonleikkuuta kaikki nurmialalla olevat ruohon kätkemät esineet (esteet), joita ei voi poistaa. Ennen laitteen käyttöä on vaihdettava vialliset, kuluneet ja vahingoittuneet osat. Jos laitteessa olevat varoitustarrat ja turvaohjeet ovat kuluneet epäselviksi tai muuten vahingoittuneet, vaihda niiden tilalle uudet. Uusia tarroja ja muita varaosia on saatavana VIKINGin ammattiliikkeestä. Tarkista sytytystulpan pistokkeen pitävä ja varma kiinnitys ennen laitteen käyttöä. Laitteen saa ottaa käyttöön vain käyttövarmassa kunnossa. Tarkasta seuraavat seikat ennen jokaista käyttökertaa: – Laite on ohjeenmukaisesti asennettu. – Leikkuukoneisto ja koko leikkuuyksikkö (leikkuuterät, kiinnitysosat ja leikkuupöydän runko) ovat moitteettomassa kunnossa. Erityisesti varma kiinnitys, vauriot (urat tai säröt) ja kuluneisuus on tarkastettava.(Ö 12.4) – Polttoainesäiliön korkki on kierretty ohjeenmukaiseti kiinni. – Polttoainesäiliö, sen korkki ja polttoainejärjestelmän osat ovat moitteettomassa kunnossa. – Turvalaitteet (esimerkiksi moottorin pysäytysvipu, poistoluukku, runko, työntöaisa ja suojasäleikkö) ovat moitteettomassa kunnossa ja toimivat ohjeenmukaisesti. – Ruohonkeruusäiliö on vahingoittumaton ja kunnolla asennettu; vahingoittunutta ruohonkeruusäiliötä ei saa käyttää. – Öljytulppa on kierretty ohjeenmukaisesti kiinni. Suorita kaikki tarvittavat työt tai käänny ammattiliikkeen puoleen. VIKING suosittelee VIKINGin ammattiliikettä.

4.6 Työskentelyn aikana

Älä työskentele milloinkaan, kun lähistöllä on muita, etenkin lapsia tai eläimiä. Laitteeseen asennettuja kytkentä- ja turvalaitteita ei saa poistaa tai ohittaa. Älä etenkään kiinnitä moottorin pysäytysvipua työntöaisaan (esimerkiksi sitomalla). Huomio – loukkaantumisvaara! Älä vie käsiä tai jalkoja pyörivien osien lähelle! Älä missään tapauksessa kosketa pyörivää terää. Pysy etäällä poistoaukosta. Pidä koneeseen aina työntöaisan etäisyyden mukainen turvaväli. Työntöaisan täytyy olla aina ohjeenmukaisesti asennettuna eikä sitä saa muuttaa. Älä koskaan ota laitetta käyttöön, jos työntöaisa on taitettu. Älä koskaan kiinnitä mitään työntöaisaan (esimerkiksi työvaatteita). Työskentele vain päivänvalossa tai hyvässä keinovalaistuksessa. Älä työskentele laitteella sateessa tai ukkosella, kun vaarana on salamanisku. Kostea alusta lisää onnettomuusriskiä (käyttäjä ei saa tukevaa asentoa). Työskentele erityisen varovasti, jotta vältät liukastumisen. Mikäli mahdollista, laitetta ei pidä käyttää kostealla alustalla. Pakokaasut: Laite tuottaa myrkyllisiä pakokaasuja heti polttomoottorin käynnistämisen jälkeen. Nämä kaasut sisältävät haitallisia aineita, erityisesti häkää, joka on väritön ja hajuton myrkyllinen kaasu. Älä käytä polttomoottoria suljetuissa tai huonosti tuuletetuissa tiloissa. Käynnistys: Käynnistä laite varovasti, kohdan "Laitteen käyttöönotto" (Ö 11.) ohjeiden mukaisesti. Laitteen käynnistäminen näiden ohjeiden mukaisesti pienentää loukkaantumisvaaraa. Loukkaantumisvaara! Kun käynnistysnaru palautuu nopeasti, se saattaa vetää käden niin nopeasti Myrkylliset kaasut aiheuttavat hengenvaaran! Keskeytä työskentely välittömästi, jos sinulla on pahoinvointia, päänsärkyä, näköhäiriöitä (esim. kaventunut näkökenttä), kuulohäiriöitä tai huimausta tai jos keskittymiskykysi heikkenee. Nämä voivat olla merkkejä siitä, että elimistöön on joutunut pakokaasuja hengityksen mukana.0478 111 9923 E - FI

polttomoottoria kohti, ettei käynnistysnarusta ehdi päästää irti. Tämä takapotku voi aiheuttaa luunmurtumia, puristumisvammoja ja venähdyksiä. Pidä käynnistyksen aikana jalkaterät riittävän etäällä leikkuuteristä. Laitetta ei saa kallistaa moottoria käynnistettäessä. Vedon sankaa ei saa käyttää käynnistettäessä. Älä käynnistä polttomoottoria, jos poistoluukku tai ruohonkeruusäiliö ei ole poistokanavan edessä. Työskentely rinteissä: Työskentele rinteissä aina poikittain, älä pitkittäin. Jos käyttäjä menettää laitteen hallinnan leikatessaan pitkittäissuunnassa, leikkaava laite saattaa vieriä hänen päälleen. Ole erityisen varovainen, kun vaihdat ajosuuntaa rinteessä. Ota tukeva asento rinteissä ja vältä työskentelyä laitteen kanssa liian jyrkissä rinteissä. Turvallisuussyistä laitetta ei saa käyttää rinteissä, joiden kaltevuus on yli 25° (46,6 %). Loukkaantumisvaara! Rinteen 25°:n kaltevuus vastaa 46,6 cm:n nousua vaakapinnasta 100 cm:n matkalla. Kun laitetta käytetään rinteissä, polttomoottorin riittävän tehokkaan voitelun varmistamiseksi on noudatettava lisäksi mukana toimitetun polttomoottorin käyttöohjeen neuvoja. Työskentely: Älä yritä tarkastaa terää ruohonleikkurin ollessa toiminnassa. Älä koskaan avaa poistoluukkua ja/tai poista ruohonkeruusäiliötä silloin, kun leikkuuterä vielä pyörii. Pyörivä terä voi aiheuttaa vammoja. Kuljeta laitetta vain kävelyvauhtia, ei missään tapauksessa juosten. Laitteen nopea kuljettaminen lisää loukkaantumisvaaraa esimerkiksi kompastumisen tai liukastumisen takia. Ole erityisen varovainen, kun käännät laitteen tai vedät sitä itseäsi kohti. Kompastumisvaara! Käytä laitetta erityisen varovasti, kun olet rinteiden, notkojen, ojien tai patojen läheisyydessä. Pysy riittävän etäällä tällaisista vaaratekijöistä. Ruohon kätkemät esineet (esimerkiksi kastelulaitteet, pilarit, vesiventtiilit, perustukset ja sähköjohdot) pitää kiertää. Älä koskaan aja tällaisten esineiden päältä. Huomaa, että terät pyörivät vielä muutaman sekunnin moottorin sammuttamisen jälkeen. Pysäytä polttomoottori, odota, kunnes teräosat ovat pysähtyneet ja vedä sytytystulpan pistoke irti – ennen kuin poistut laitteen luota tai kun se jätetään ilman valvontaa. – ennen tankkaamista. Lisää polttoainetta vain jäähtyneeseen polttomoottoriin. Palovaara! – ennen kuin irrotat jumitukset tai poistat tukokset poistokanavasta. – ennen kuin nostat tai kannat laitetta. – ennen kuin kuljetat laitetta. – ennen kuin työskentelet leikkuuterän parissa. – ennen kuin laite tarkastetaan tai puhdistetaan tai sille tehdään muita töitä (esimerkiksi käännetään työntöaisa). – jos ruohonleikkuri osuu vieraaseen esineeseen tai se tärisee tavallista voimakkaammin. Tarkasta tällaisessa tilanteessa laitteen vauriot, varsinkin leikkuuyksiköstä (terä, teräakseli ja terän kiinnitys), ja tee tarvittavat korjaukset, ennen kuin käynnistät laitteen uudelleen ja aloitat työt. Sammuta polttomoottori Loukkaantumisvaara! Älä työnnä käsiä tai jalkoja pyörivien osien päälle tai alle tai muuten niiden läheisyyteen. Loukkaantumisvaara! Voimakas tärinä on yleensä merkki häiriöstä. Ruohonleikkuria ei saa ottaa käyttöön varsinkaan silloin, jos kampiakseli tai leikkuuterä on vaurioitunut tai vääntynyt. Teetä tarvittavat korjaukset ammattilaisella, jos sinulla ei ole tarvittavia tietoja (VIKING suosittelee VIKINGin ammattiliikettä).195 DEFRNLITESPTNOSVDAPLRU FI 0478 111 9923 E - FI – ennen kuin työnnät laitteen muokattavalle alueelle tai muokattavalta alueelta – ennen kuin työnnät laitteen ruohottomalle alueelle – ennen kuin avaat poistoluukun tai poistat ruohonkeruusäiliön – jos laitetta on kallistettava kuljetusta varten – ennen kuin säädät leikkuukorkeuden.

4.7 Huolto ja korjaukset

Ennen puhdistus-, säätö-, korjaus- ja huoltotöitä: ● Sijoita laite tukevalle ja tasaiselle alustalle. ● Pysäytä polttomoottori ja anna sen jäähtyä. ● Vedä sytytystulpan pistoke irti. Huomio – loukkaantumisvaara! Pidä sytytystulpan pistoke etäällä sytytystulpasta, sillä tahaton sytytyskipinä voi aiheuttaa tulipalon tai sähköiskun. Jos sytytystulppa pääsee tahattomasti koskettamaan sytytystulpan pistoketta, polttomoottori saattaa vahingossa käynnistyä. Anna laitteen jäähtyä ennen polttomoottorin, pakosarjan ja äänenvaimentimen töiden aloittamista. Osien lämpötila voi ylittää 80 °C. Palovamman vaara! Suora kosketus moottoriöljyyn voi olla vaarallinen. Lisäksi moottoriöljyä ei saa läikyttää. VIKING suosittelee, että moottoriöljyä lisätään tai se vaihdetaan VIKINGin ammattiliikkeessä. Puhdistus: Puhdista koko laite huolellisesti töiden jälkeen. (Ö 12.3) Ennen kuin asetat laitteen puhdistusasentoon, tyhjennä polttoainesäiliö (esimerkiksi ajamalla). Irrota runkoon tarttuneet ruohojäänteet puutikulla. Puhdista ruohonleikkurin alapuoli harjalla ja vedellä. Älä koskaan käytä painepesuria äläkä pese laitetta juoksevalla vedellä (esim. kasteluletkulla). Älä käytä syövyttäviä puhdistusaineita. Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja ja heikentää siten VIKING laitteesi turvallista toimintaa. Pidä palovaaran välttämiseksi jäähdytysaukkojen, jäähdytysripojen ja pakoputken alue puhtaana esim. ruohosta, heinästä, sammaleesta, lehdistä tai vuotavasta rasvasta. Huoltotyöt: Suorita vain sellaisia huoltotöitä, jotka on kuvattu näissä käyttöohjeissa – kaikki muut työt saa suorittaa vain ammattiliike. Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. VIKING suosittelee teettämään huoltotyöt ja korjaukset VIKING liikkeessä. VIKING liikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun. Käytä vain laadukkaita työkaluja, tarvikkeita ja oheislaitteita, jotka VIKING on hyväksynyt tälle laitteelle, tai teknisesti vastaavia osia. Muuten seurauksena voi olla laitteen vauriot ja tapaturmat henkilövahinkoineen. Epävarmoissa tapauksissa käänny ammattiliikkeen puoleen. Alkuperäiset VIKINGin työkalut, tarvikkeet ja varaosat soveltuvat ominaisuuksiltaan parhaiten laitteeseen ja käyttäjän vaatimuksiin. Alkuperäiset VIKINGin varaosat tunnistaa VIKINGin varaosanumerosta, VIKINGin logosta ja mahdollisesta VIKINGin varaosamerkinnästä. Pienikokoisiin osiin voi olla merkitty ainoastaan VIKINGin varaosamerkintä. Polttoainejärjestelmän osat (polttoaineputki, -hana, polttoainesäiliö, säiliön korkki, liitännät jne.) on turvallisuussyistä tarkastettava säännöllisesti vaurioiden ja vuotojen varalta ja ammattilaisen on vaihdettava ne tarvittaessa (VIKING suosittelee VIKINGin huoltoliikettä). Pidä varoitus- ja ohjetarrat puhtaina ja luettavina. VIKINGin jälleenmyyjä voi vaihtaa vioittuneiden tai kadonneiden tarrojen tilalle uudet alkuperäistarrat. Jos laitteeseen vaihdetaan uusia osia, varmista, että uudessa osassa on samanlainen tarra. Käytä leikkuuyksikköä käsitellessäsi aina paksuja työkäsineitä ja noudata erityistä varovaisuutta. Leikkuuterä voi aiheuttaa vammoja! Kun käynnistysnarusta vedetään, teräosat alkavat pyöriä. Pidä vartalosi, varsinkin kädet ja jalat, aina riittävän etäällä leikkuuterästä, kun vedät käynnistysnarusta.0478 111 9923 E - FI

Varmista, että kaikki mutterit, pultit ja ruuvit, erityisesti teräruuvi, on kiristetty tiukalle, jotta laite on aina turvallinen käyttää. Tarkasta koko laitteen ja ruohonkeruusäiliön kuluneisuus ja vauriot säännöllisesti, etenkin ennen laitteen pitempiaikaista varastointia (talvisäilytystä). Vaihda kuluneet tai vialliset osat turvallisuussyistä välittömästi, jotta laite on aina käyttöturvallinen. Älä muuta polttomoottorin perussäätöä äläkä käytä sitä ylikierroksilla. Jos rakenneosia tai turvalaitteita on pitänyt irrottaa huoltotöitä varten, ne on kiinnitettävä välittömästi ja määräysten mukaisesti takaisin paikoilleen.

4.8 Pitkäaikaissäilytys

Anna polttomoottorin jäähtyä, ennen kuin jätät laitteen suljettuun tilaan. Säilytä laite polttoainesäiliö tyhjennettynä ja polttoaine lukitussa tilassa, jossa on riittävä ilmanvaihto. Suojaa laite asiattomalta käytöltä (esimerkiksi lapset). Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan. Jos säiliö on tyhjennettävä, esimerkiksi talvisäilytyksen ajaksi, tyhjentäminen tulisi suorittaa ulkona (esimerkiksi käyttämällä moottoria). Puhdista laite ennen säilytystä huolellisesti (esimerkiksi talvisäilytys). Varastoi laite aina sytytystulpan pistoke irrotettuna. Varastoi laite käyttökuntoisena. Anna laitteen jäähtyä kokonaan, ennen kuin peität sen.

Jäteöljy, polttoaine, käytetyt voiteluaineet, suodattimet, akut ja vastaavat kulutusosat sekä muut ongelmajätteet voivat vahingoittaa ihmisiä, eläimiä ja ympäristöä, ja siksi ne tulee hävittää asianmukaisesti. Saat tietoa jätteiden asianmukaisesta hävittämisestä jälleenmyyjältäsi tai kierrätyskeskuksista. VIKING suosittelee VIKINGin jälleenmyyjää. Huolehdi siitä, että loppuun palvellut laite hävitetään asianmukaisesti. Varmista ennen laitteen hävittämistä, että se on toimintakelvoton. Poista onnettomuuksien välttämiseksi sytytyskaapeli, tyhjennä polttoainesäiliö ja poista moottoriöljy. Leikkuuterä voi aiheuttaa vammoja! Älä koskaan jätä loppuun palvelluttakaan ruohonleikkuria lojumaan. Varmista, että laite ja erityisesti leikkuuterä säilytetään poissa lasten ulottuvilta.

5. Kuvasymbolien selitykset

Huomio! Lue käyttöopas ennen käyttöönottoa. Loukkaantumisvaara! Pidä sivulliset poissa vaara- alueelta. Loukkaantumisvaara! Vedä sytytystulpan pistoke irti ennen leikkuukoneistoon kohdistuvia töitä ja ennen huolto- ja puhdistustöitä. Loukkaantumisvaara! Pidä kädet ja jalkaterät etäällä teristä! Leikkuukoneisto pyörii jon- kin aikaa edelleen sammuttamisen jälkeen (polttomoottori-/teräjarru). MB 443, MB 443 T, MB 448 T, MB 448 TX: Polttomoottorin käynnistäminen MB 443, MB 443 T, MB 448 T, MB 448 TX: Polttomoottorin pysäyttäminen MB 443 T, MB 448 T, MB 448 TX: Vedon päällekytkentä MB 448 TC, MB 448 VC: Polttomoottorin käynnistäminen197 DEFRNLITESPTNOSVDAPLRU FI 0478 111 9923 E - FI MB 443, MB 443 T, MB 448 T, MB 448 TX: MB 448 TC, MB 448 VC:

● Aseta laite vaakasuoralle, tasaiselle ja tukevalle alustalle kaikkia kuvattuja töitä varten.

7.2 Yksittäisaisan kiinnitys

(MB 448 TC, MB 448 VC) ● Työnnä holkki (I) työntöaisan (1) reikään. ● Aseta molemmat aluslevyt (K) kaareva puoli sisäänpäin työntöaisan (1) holkin päälle. ● Pitele holkkia (I) ja aluslevyjä (K) ja vie ne työntöaisan (1) kanssa työntöaisan konsolissa (2) olevaan pitimeen. ● Paina ruuvi (J) ulkoa sisään työntöaisan (1) ja työntöaisan konsolin (2) reikien läpi. Kierrä mutteri (L) kiinni ja kiristä ruuvi (J). Kiristystiukkuus: 18 - 22 Nm Vaijereiden asennus: ● MB 448 TC: Aseta moottorin pysäytysvaijeri (3) ja vedon kytkentävaijeri (4) kuvan mukaisesti työntöaisan konsolin ja työntöaisan narunohjaimiin (6). MB 448 VC: Aseta moottorin pysäytysvaijeri (3), vedon kytkentävaijeri (4) ja Vario- voimansiirron vaijeri (5) kuvan mukaisesti työntöaisan konsolin ja työntöaisan narunohjaimiin (6).

7.3 Kaksoisaisan kiinnitys

(MB 443, MB 443 T, MB 448 T, MB 448 TX) ● Aseta suojaholkit (H) molempiin työntöaisan alaosiin (1). ● Työnnä ruuvi (F) johto-ohjaimen (G) reiän läpi. ● Pitele työntöaisan yläosaa (2) työntöaisan alaosia (1) vasten. ● Vasen puoli: Kiinnitä johto-ohjain (G) moottorin pysäytysvaijeriin (3). ● Oikea puoli (MB 443 T, MB 448 T, MB 448 TX): Kiinnitä johto-ohjain (G) vedon kytkentävaijeriin (4). ● Työnnä ruuvit (F) molemmilla puolilla sisältä ulos reikien läpi. MB 448 TC, MB 448 VC: Polttomoottorin pysäyttäminen MB 448 TC, MB 448 VC: Vedon päällekytkentä MB 448 VC: Säädä ajonopeutta. (Ö 11.3)

Kohta Nimike Kpl A Peruslaite 1 B Ruohonkeruusäiliön yläosa 1 C Ruohonkeruusäiliön alaosa 1 D Pultti 2 – Käyttöopas 1 – Polttomoottorin käyttöohje

F Ruuvi 2 G Johto-ohjain 2 H Suojaholkki 2 Kohta Nimike Kpl I Holkki 1 J Ruuvi 1 K Aluslevy 2 L Mutteri 1

7. Laitteen valmistelu

käyttöä varten Loukkaantumisvaara Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita (Ö 4.). Kohta Nimike Kpl

● Kiinnitä pikakiristimet (E) ruuveilla (F) (niiden pitäisi olla noin yhden ruuvin kierteen nousun verran ulospäin) ja käännä ne ylös. ● Asennuksen tarkastus: Pikakiristimet (E) täytyy kiristää niin tiukalle, että ne ovat kiinni työntöaisassa ja työntöaisan yläosa on pitävästi kiinni työntöaisan alaosassa. Jos työntöaisaa ei ole kiinnitetty kunnolla tai pikakiristimet eivät ole oikeassa asennossa, avaa pikakiristimet ja kierrä niitä, kunnes ne ovat kunnolla kiinni.

7.4 Ruohonkeruusäiliön

kokoaminen ● Aseta ruohonkeruusäiliön yläosa (B) ruohonkeruusäiliön alaosan (C) päälle. Varmista oikea asento ohjaimissa. ● Paina pultit (D) sisäkautta aukkojen läpi. ● Lukitse ruohonkeruusäiliön yläosa (B) kevyesti painamalla ruohonkeruusäiliön alaosaan. ● Kiinnitä ruohonkeruusäiliö (Ö 8.3).

7.5 Käynnistysnarun kiinnitys ja

irrotus Kiinnitys ● Vedä sytytystulpan pistoke irti polttomoottorista. ● Paina moottorin pysäytysvipua (1) työntöaisaa vasten ja pidä siinä. ● Vedä käynnistysnaru (2) hitaasti ulos. ● Vapauta moottorin pysäytysvipu (1) ja kiinnitä käynnistysnaru (2) narunohjaimeen (3). ● Paina sytytystulpan pistoke kiinni. Irrotus ● Vedä sytytystulpan pistoke irti polttomoottorista. ● Irrota käynnistysnaru (2) narunohjaimesta (3).

7.6 Polttoaine ja moottoriöljy

Moottoriöljy: Tiedot käytettävästä moottoriöljystä ja täyttömäärästä saat polttomoottorin käyttöohjeista. Tarkasta öljymäärä säännöllisesti (katso polttomoottorin käyttöohjeet). Öljymäärän ei pidä ylittää eikä alittaa ohjeenmukaista tasoa. Kiristä polttoainesäiliön korkki ohjeenmukaisesti ennen polttomoottorin käyttöönottoa. Polttoaine: Suositus: Hyvälaatuinen polttoaine, lyijytön bensiini. Tiedot polttoaineen laadusta (oktaaniluku) sisältyvät polttomoottorin käyttöohjeisiin.

8.1 Yksittäisaisan säätö

(MB 448 TC, MB 448 VC) Työntöaisan taittaminen kasaan: Kuljetusasento (laitteen puhdistus sekä tilaa säästävä kuljetus ja säilytys): ● Irrota käynnistysnaru narunohjaimesta. (Ö 7.5) ● Pitele työntöaisan yläosaa (2) toisella kädellä yläasennossa ja nosta sitä kevyesti (kevennä). ● Paina lukkovipu (1) alas ja pidä alhaalla. ● Taita työntöaisa (2) eteen. Työasento (laitteen työntäminen): ● Taita työntöaisa (2) auki taakse ja varmista, että työntöaisa lukittuu kunnolla. ● Kiinnitä käynnistysnaru narunohjaimeen. (Ö 7.5) Korkeussäätö: Yksittäisaisan voi säätää kahteen korkeuteen:

Laitevaurion vaara! Täytä moottoriin öljy ennen ensimmäistä käynnistyskertaa. Käytä moottoriöljyn ja polttoaineen lisäämisessä sopivaa apuvälinettä (esimerkiksi suppiloa).

Puristumisvaara! Pitele työntöaisan yläosaa toisella kädellä yläasennossa, kun käytät lukkovipua. Älä koskaan aseta sormia työntöaisan ja konsolin väliin lukkovivun ylä- tai alapuolelle.

DEFRNLITESPTNOSVDAPLRU FI 0478 111 9923 E - FI ● Pitele työntöaisan yläosaa (2) toisella kädellä yläasennossa ja nosta sitä kevyesti (kevennä). ● Paina lukkovipu (1) alas ja pidä alhaalla. ● Siirrä työntöaisa (2) haluamaasi asentoon. ● Päästä lukkovipu (1) vapaaksi ja varmista, että työntöaisa lukittuu kunnolla.

8.2 Kaksoisaisan taittaminen

(MB 443, MB 443 T, MB 448 T, MB 448 TX) Kuljetusasento (laitteen puhdistus sekä tilaa säästävä kuljetus ja säilytys): ● Irrota käynnistysnaru narunohjaimesta. (Ö 7.5) ● Avaa pikakiristimet (1) – käännä alas – ja taita työntöaisan yläosa (2) eteen. Työasento (laitteen työntäminen): ● Käännä työntöaisan yläosa (2) taakse ja pidä siitä kiinni yhdellä kädellä. ● Sulje pikakiristimet (1) kääntämällä ne ylös. ● Kiinnitä käynnistysnaru narunohjaimeen. (Ö 7.5)

8.3 Ruohonkeruusäiliö

Kiinnitys: ● Avaa poistoluukku (1) ja pidä sitä auki. ● Kiinnitä ruohonkeruusäiliö (2) kiinnikkeillä laitteen taustapuolella oleviin kannattimiin (3). ● Sulje poistoluukku (1). Irrotus: ● Avaa poistoluukku (1) ja pidä sitä auki. ● Nosta ruohonkeruusäiliötä (2) ja poista se takakautta. ● Sulje poistoluukku (1).

8.4 Leikkuukorkeuden

keskussäätö Säädettävissä on kuusi eri leikkuukorkeutta. Taso 1 = 25 mm Taso 6 = 75 mm Leikkuukorkeuden säätö: ● Tartu kahvaan (1), vedä vipu (2) ylös ja pidä se ylhäällä. ● Säädä haluamasi leikkuukorkeus laitetta nostamalla ja laskemalla. Käytössä olevan leikkuukorkeuden voi tarkistaa leikkuukorkeuden osoittimesta (3) merkin (4) avulla. ● Päästä lukkovipu (2) irti ja anna sen lukittua.

8.5 Täyttömäärän osoitin

Ruohonkeruusäiliö on varustettu ruohonkeruusäiliön yläosaan sijoitetulla täyttömäärän osoittimella (1). Ilmavirta, joka syntyy leikkuuterän pyörimisestä ja saa aikaan ruohonkeruusäiliön täyttymisen, nostaa täyttömäärän osoitinta (2): Ruohonkeruusäiliö täyttyy leikkuusilpulla. Ruohonkeruusäiliön täyttyessä leikkuusilpulla ilmavirta vähenee ja täyttömäärän osoitin laskeutuu alas (3): ● Tyhjennä ruohonkeruusäiliö (Ö 11.4). Käyttäjän turvallisuuden varmistamiseksi ja epäasianmukaisen käytön estämiseksi laite on varustettu useilla turvalaitteilla.

Ruohonleikkuri on varustettu suojalaitteilla, jotka estävät tahattoman kosketuksen leikkuuterään ja ulos tulevaan leikkuusilppuun. Näitä ovat runko, poistoluukku, ruohonkeruusäiliö ja ohjeenmukaisesti asennettu työntöaisa. Puristumisvaara! Pikalukkoja avattaessa työntöaisan yläosa voi taittua. Pitele aina työntöaisan yläosaa (2) toisella kädellä yläasennossa, kun avaat pikalukkoja.

Loukkaantumisvaara! Laitetta ei saa ottaa käyttöön, jos jokin turvalaite on viallinen. Käänny tarvittaessa ammattiliikkeen puoleen. VIKING suosittelee VIKINGin ammattiliikettä. 130478 111 9923 E - FI

9.2 Moottorin pysäytysvipu

Ruohonleikkuri on varustettu moottorin pysäyttimellä. Kun moottorin pysäytysvipu päästetään irti moottorin käydessä, polttomoottori pysähtyy. Polttomoottori ja terä pysähtyvät kolmen sekunnin kuluessa. Jälkikäyntiajan mittaaminen Polttomoottorin käynnistämisen jälkeen terä pyörii ja kuuluu suhinaa. Jälkikäyntiaika vastaa suhinan kestoa polttomoottorin pysäyttämisen jälkeen, ja se voidaan mitata ajanottokellolla. Kauniin ja tuuhean nurmikon saat noudattamalla seuraavia ohjeita: – Käytä hidasta ajonopeutta. – Leikkaa ruoho usein ja pidä nurmikko lyhyenä. – Älä leikkaa ruohoa liian lyhyeksi kuumalla ja kuivalla ilmalla, koska nurmikko kuivuu ja kulottuu auringon vaikutuksesta. – Teroituta leikkuuterät säännöllisesti ammattiliikkeessä. – Vaihtele säännöllisesti leikkuusuuntaa.

10.1 Käyttäjän työskentelyalue

● Käyttäjän pitää turvallisuussyistä seistä koko ajan työskentelyalueella työntöaisan takana, kun polttomoottori käynnistetään ja kun se käy. Pidä koneeseen aina työntöaisan etäisyyden mukainen turvaväli. ● Ruohonleikkuria saa käyttää vain yksi henkilö, ja sivullisten on pysyttävä poissa vaara-alueelta. (Ö 4.)

11.1 Polttomoottorin

käynnistäminen ● MB 443, MB 443 T, MB 448 TX: Kun polttomoottori on kylmä, paina rikastinta (1) kolmesti. ● Paina moottorin pysäytysvipu (2) työntöaisaa vasten ja pidä siinä. ● Vedä käynnistysnaru (3) hitaasti ulos tuntuvaan vastukseen asti. Nykäise sen jälkeen käsivarren pituudelle asti. Ohjaa käynnistysnaru (3) hitaasti takaisin, jotta se ehtii kelautumaan paikalleen. ● Toista toimenpide, kunnes polttomoottori käynnistyy.

11.2 Polttomoottorin

sammuttaminen ● Sammuta polttomoottori päästämällä irti moottorin pysäytysvivusta (1). Polttomoottori ja leikkuuterä pysähtyvät muutamassa sekunnissa.

11.3 Veto (MB 443 T, MB 448 T,

MB448TX, MB448TC, MB 448 VC) Ruohonleikkureissa MB 443 T, MB448T, MB448TX, MB448TC ja MB 448 VC on veto. MB443T, MB448T, MB448TX, MB 448 TC: Yksi ajovaihde eteenpäin (yksivaihteinen vaihteisto) MB 448 VC: Ajon aikana portaattomasti säädettävä veto eteenpäin (Vario-vaihteisto) Vedon kytkeminen päälle: ● Käynnistä polttomoottori. (Ö 11.1) ● Vedä vedon sanka (1) työntöaisaa vasten ja pidä siinä. Veto kytkeytyy päälle ja ruohonleikkuri lähtee liikkeelle eteenpäin. Loukkaantumisvaara! Jos terän jälkikäyntiaika on pidempi, älä käytä laitetta vaan vie se ammattiliikkeeseen.

10. Työskentelyohjeita

11. Laitteen käyttöönotto

Älä käynnistä polttomoottoria korkeassa ruohikossa. Jos käynnistäminen on vaikeaa, valitse korkeampi leikkuukorkeus. Polttomoottori käy käynnistyksen jälkeen kiinteän kaasun ansiosta aina optimaalisella käyttökierrosluvulla. Laitevaurion vaara! Älä käytä rikastinta polttomoottorin ollessa lämmin.

DEFRNLITESPTNOSVDAPLRU FI 0478 111 9923 E - FI Etenemisnopeuden säätö (MB 448 VC): ● Ajonopeuden nostaminen: Paina Vario-voimansiirron vipua (2) ajon aikana eteenpäin. ● Ajonopeuden alentaminen: Vedä Vario-voimansiirron vipua (2) ajon aikana taaksepäin. Vedon kytkeminen pois päältä: ● Päästä vedon sanka (1) vapaaksi. Veto kytkeytyy pois päältä ja ruohonleikkuri pysähtyy. Polttomoottori käy edelleen.

11.4 Ruohonkeruusäiliön

tyhjennys ● Irrota ruohonkeruusäiliö. (Ö 8.3) ● Avaa ruohonkeruusäiliö sulkukorvakkeesta (1). Käännä ruohonkeruusäiliön yläosa (2) auki ja pidä sitä paikallaan. Käännä ruohonkeruusäiliötä taakse ja tyhjennä leikkuujäte. ● Sulje ruohonkeruusäiliö. ● Kiinnitä ruohonkeruusäiliö. (Ö 8.3)

Ammattiliikkeen suorittama vuosittainen huolto: Ammattiliikkeen tulisi tarkastaa ruohonleikkuri vuosittain. VIKING suosittelee VIKINGin ammattiliikettä.

Huoltoväli: Katso polttomoottorin käyttöohjeet. Yleisiä ohjeita: Noudata polttomoottorin käyttöohjeissa olevia käyttö- ja huolto-ohjeita. Pitkän käyttöiän varmistamiseksi on erityisen tärkeää, että moottorissa on aina riittävästi öljyä ja että öljy ja ilmansuodatin vaihdetaan säännöllisesti. Suositellut öljynvaihtovälit sekä moottoriöljyä ja öljyn täyttömäärää koskevat tiedot voit katsoa niin ikään polttomoottorin käyttöohjeista. Jäähdytysrivat täytyy pitää aina puhtaina polttomoottorin riittävän jäähdytyksen takaamiseksi.

12.3 Laitteen puhdistus

Huoltoväli: Jokaisen käyttökerran jälkeen Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää. ● Valitse korkein leikkuukorkeus. (Ö 8.4) ● Irrota ruohonkeruusäiliö. (Ö 8.3) Puhdistusasento MB 443, MB 443 T, MB 448 T, MB 448 TX: ● Pidä työntöaisan yläosasta (1) kiinni, avaa pikakiristimet ja taita alas. ● Laske työntöaisan yläosa (1) taakse. ● Avaa poistoluukku (2) ja pidä sitä auki. ● Nosta laitetta etuosasta ja aseta se kuvan mukaisesti puhdistusasentoon. Puhdistusasento MB 448 TC, MB 448 VC: ● Seiso laitteen oikealla puolella, kun käännät laitteen ylös. ● Säädä työntöaisan yläosa matalimpaan asentoon (vasteeseen asti; lukkovipu ei lukitu tähän asentoon). (Ö 8.1) ● Avaa oikealla kädellä poistoluukku (2) ja pidä sitä auki. Laitevaurion vaara! Paina vedon sanka aina vasteeseen asti vaihteiston seurannaisvaurioiden välttämiseksi. Laitevaurion vaara! Siirrä Vario-voimansiirron vipua (2) vain polttomoottorin käydessä. Loukkaantumisvaara! Pysäytä polttomoottori turvallisuussyistä ennen ruohonkeruusäiliön irrottamista.

Loukkaantumisvaara! Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita (Ö 4.). Loukkaantumisvaara! Pysäytä polttomoottori, vedä sytytystulpan pistoke irti ja anna laitteen jäähtyä. Ennen kuin asetat laitteen puhdistusasentoon, tyhjennä polttoainesäiliö (ajamalla). Laite on luotettavassa puhdistusasennossa vain, kun poistoluukku on auki. 190478 111 9923 E - FI

● Tartu vasemmalla kädellä kuvan mukaisesti konsoliin ja pidä poistoluukkua auki. Paina samalla lukkovipu (3) peukalolla alas ja pidä siinä. ● Tartu oikealla kädellä laitteen etukahvaan ja kallista hitaasti taakse, kunnes työntöaisa on kuvan mukaisesti alustaa vasten. ● Päästä irti poistoluukusta (2) ja lukkovivusta (3) ja tarkista laitteen asennon tukevuus. Puhdistusohjeet: ● Irrota lika pienellä määrällä vettä, harjalla tai pyyhkeellä. Puhdista myös leikkuuterä. Älä suuntaa vesisuihkua polttomoottorin osiin, tiivisteisiin tai laakerikohtiin. ● Irrota ensin runkoon tarttuneet ruohojäänteet puutikulla. ● Käytä tarvittaessa erikoispuhdistusainetta (esimerkiksi STIHLin erikoispuhdistusainetta).

12.4 Terän kuluneisuuden

tarkistus Huoltoväli: Ennen jokaista käyttökertaa ● Kallista ruohonleikkuri puhdistusasentoon. (Ö 12.3) ● Puhdista leikkuuterä (1). ● Aseta viivain (1) terän etureunalle ja mittaa kuluneisuus A. ● Tarkasta terän leveys B työntömitalla (2). ● Tarkasta terän paksuus C vähintään viidestä kohdasta työntömitalla (2). Varsinkin terän siipien kohdalta on noudatettava vähimmäispaksuutta. Kulumisrajat: Kuluneisuus A: < 15mm Terän leveys B: > 39 mm Terän paksuus C: > 2 mm Terä on vaihdettava, – jos se on vaurioitunut (uria tai halkeamia) – kun mittausarvot saavutetaan yhdessä tai useammassa paikassa tai ne ovat sallittujen rajojen ulkopuolella. Jos ruohonleikkuriin on asennettu lisävarusteena saatava kaksikkoterä, noudatetaan eri kulumisrajoja (katso lisävarusteen käyttöohjeet).

12.5 Leikkuuterän irrotus ja

kiinnitys Irrotus: ● Käytä sopivaa puupalikkaa (1), jolla pidät vastaan leikkuuterästä (2). ● Kierrä teräruuvi (3) irti. Poista leikkuuterä (2), teräruuvi (3) ja lukkolevy (4). Kiinnitys: ● Puhdista terän vastinpinta ja teräholkki. ● Kiinnitä leikkuuterä (2) ylöstaivutetut siivet ylöspäin (laitteeseen päin). Sijoita teräholkin kiinnikkeet (5) leikkuuterän reikiin (6). ● Käytä sopivaa puupalikkaa (1), jolla pidät vastaan leikkuuterästä (2). ● Kierrä teräruuvi (3) uuden lukkolevyn (4) kanssa kiinni ja kiristä se. Kiristystiukkuus: 60 - 65 Nm

12.6 Leikkuuterän teroitus

VIKING suosittelee jättämään leikkuuterän teroituksen ammattilaisen tehtäväksi. Jos terä teroitetaan väärin (esimerkiksi väärä teroituskulma tai epätasapaino), laitteen toiminta häiriintyy. Teroitusohjeet: ● Irrota leikkuuterä (Ö 12.5). Loukkaantumisvaara! Terä kuluu eri lailla sen käyttöpaikan ja leikkuuajan mukaan. Jos laitetta käytetään hiekkapohjalla tai usein kuivissa olosuhteissa, terä rasittuu enemmän ja kuluu keskimääräistä nopeammin. Kulunut terä voi katketa ja aiheuttaa vakavia vammoja. Terän huoltoa koskevia ohjeita on siksi aina noudatettava.

Loukkaantumisvaara! Leikkuuterän (2) saa asentaa vain kuvan osoittamalla tavalla. Korvakkeiden (7) on osoitettava alaspäin ja ylöstaivutettujen teräsiipien on osoitettava ylöspäin. Noudata tarkasti teräruuvin määrättyä kiristysmomenttia, sillä leikkuutyökalun kiinnityksen pitävyys riippuu siitä. Lukitse teräruuvi (3) lisäksi Loctite 243:lla. Vaihda lukkolevy (4) aina terän kiinnityksen yhteydessä ja teräruuvi (3) aina terän vaihdon yhteydessä.203 DEFRNLITESPTNOSVDAPLRU FI 0478 111 9923 E - FI ● Jäähdytä leikkuuterää teroituksen aikana esimerkiksi vedellä. Terä ei saa sinistyä, koska silloin sen leikkuukestävyys heikkenee. ● Teroita terä tasaisesti epätasapainon aiheuttaman tärinän välttämiseksi. ● Noudata 30°:n teroituskulmaa. ● Poista mahdollinen hiontajäyste leikkuusärmästä teroituksen jälkeen hienolla hiomapaperilla. ● Huomioi kulumisrajat. (Ö 12.4)

12.7 Varastointi ja pitkäaikaissäilytys

(talvisäilytys) Säilytä laitetta kuivassa, suljetussa ja pölyttömässä tilassa. Varmista, että lapset eivät pääse siihen käsiksi. Korjaa mahdolliset toimintahäiriöt ennen varastointia. Laitteen on aina oltava käyttökuntoinen. Tyhjennä polttoainesäiliö ja kaasutin ennen varastointia (esimerkiksi ajamalla). Huolehdi lisäksi seuraavista toimista ennen laitteen pidempää varastointia (talvisäilytystä): ● Puhdista huolellisesti kaikki laitteen ulkopuoliset osat. ● Öljyä tai rasvaa hyvin kaikki liikkuvat osat. ● Ruuvaa sytytystulppa irti (katso polttomoottorin käyttöohjeet) ja täytä noin 3 cm³ moottoriöljyä sytytystulpan aukon kautta polttomoottoriin. Pyöräytä polttomoottoria muutamia kertoja ilman sytytystulppaa (vedä käynnistysnarusta). ● Kierrä sytytystulppa kiinni (katso polttomoottorin käyttöohjeet). ● Suorita öljynvaihto (katso polttomoottorin käyttöohjeet). ● Peitä polttomoottori ja aseta laite normaaliin asentoonsa säilytyspaikkaan.

Laitteen kantaminen ● Kaksi henkilöä: Nosta laitetta vain etukahvasta (1) ja työntöaisasta (3). Pidä vartalosi, varsinkin jalat, aina riittävän etäällä leikkuuterästä. ● Yksi henkilö: Nosta ja kanna laitetta pitäen yhdellä kädellä kiinni takakahvan (2) keskeltä ja toisella kädellä etukahvasta (1). Laitteen sitominen kiinni ● Varmista sopivilla kiinnitysvälineillä, että laite pysyy kuljetusalustalla. ● Kiinnitä vaijerit tai hihnat merkittyihin kohtiin (4). Ruohosilppu ei kuulu jätteiden joukkoon, vaan se tulee kompostoida. Pakkaukset, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista ja ne tulee hävittää asiaankuuluvasti. Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien hyötyaineiden uudelleenkäyttöä. Tästä syystä loppuun käytetty laite tulee toimittaa kierrätyskeskukseen. Noudata hävittämisessä erityisesti kappaleen "Hävittäminen" (Ö 4.9) ohjeita. Saat tietoa jätteiden asianmukaisesta hävittämisestä ammattiliikkeestä tai kierrätyskeskuksista. Palovaara! Pidä sytytystulpan pistoke syttymisvaaran takia etäällä sytytystulpan reiästä.

Loukkaantumisvaara! Huomioi kappaleen "Turvallisuutesi vuoksi" ohjeet ennen kuljetusta. (Ö 4.) Käytä aina kuljetuksen aikana sopivaa suojavaatetusta (turvajalkineita ja tukevia käsineitä). Vedä sytytystulpan pistoke irti aina ennen nostamista ja kuljetusta. VIKING suosittelee turvallisuussyistä, että laitetta nostaa ja kantaa aina kaksi henkilöä. Huomioi kappaleessa "Tekniset tiedot" ilmoitettu paino ennen nostamista.

14. Ympäristönsuojelu0478 111 9923 E - FI

Tärkeitä huolto- ja hoito-ohjeita bensiinikäyttöistä ruohonleikkuria varten VIKING ei vastaa sellaisista esine- ja henkilövahingoista, jotka ovat aiheutuneet käyttöohjekirjassa annettujen ohjeiden (erityisesti turvallisuutta, käyttöä ja huoltoa koskevat ohjeet) laiminlyönnistä tai hyväksymättömien lisä- tai vaihto-osien käytöstä. Vältä VIKINGin laitteen vauriot ja liiallinen kuluminen noudattamalla ehdottomasti seuraavia ohjeita:

VIKINGin laitteen jotkut osat altistuvat luonnolliselle kulumiselle myös ohjeenmukaisessa käytössä, ja ne on vaihdettava ajoissa käyttötavan ja -ajan mukaan. Näitä osia ovat esimerkiksi – leikkuuterä – ruohonkeruusäiliö – kiilahihna (MB 443 T, MB 448 T, MB 448 TC, MB 448 TX, MB 448 VC).

2. Tämän käyttöoppaan noudattaminen

VIKING laitetta tulee käyttää, huoltaa ja säilyttää tarkoin tätä käyttöopasta noudattaen. Käyttäjä on itse vastuussa kaikista vaurioista, jotka aiheutuvat turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä. Tämä koskee erityisesti seuraavia kohtia: – tuotteeseen ilman VIKINGin hyväksyntää tehdyt muutokset – sellaisten aineiden käyttö, joita VIKING ei ole hyväksynyt (voiteluaine, bensiini ja moottoriöljy – katso polttomoottorin valmistajan ohjeet) – sellaisten työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä, sopivia tai jotka ovat laadultaan heikkoja – tuotteen määräystenvastainen käyttö – tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa – tuotteen viallisten rakenneosien jatketun käytön aiheuttamat seurausvauriot.

Kaikki luvussa "Huolto" selostetut työt tulee suorittaa säännöllisesti. Huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi. VIKING suosittelee teettämään huoltotyöt ja korjaukset VIKINGin ammattiliikkeellä. VIKINGin ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun. Näiden töiden laiminlyönti voi aiheuttaa vaurioita, joista käyttäjä on itse vastuussa. Näitä ovat esimerkiksi – epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot – heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot – liian myöhään tai puutteellisesti suoritetusta huollosta johtuvat vauriot tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattiliikkeiden korjaamoissa. Leikkuuterä MB 443, MB 443 T:

Leikkuuterä MB 448 T, MB 448 TC, MB448TX, MB448VC:

Valmistaja, VIKING GmbH Hans Peter Stihl-Straße 5 A-6336 Langkampfen/Kufstein vakuuttaa yksinomaisena vastuullisena, että kone polttomoottorilla varustettu, käsin ohjattava ruohonleikkuri (MB)

15. Kulumisen minimointi ja

vaurioiden ehkäisy 16. Varaosat Leikkuuterän kiinnitysosat (esimerkiksi teräruuvi) pitää uusia terää vaihdettaessa tai asennettaessa. Varaosia on saatavissa VIKINGin ammattiliikkeestä.

vaatimustenmukaisuusvaku utus Tuotemerkki: VIKING Sarjatunnus: 6338 Tyyppi: MB 443.1 MB 443.1 T205 DEFRNLITESPTNOSVDAPLRU FI 0478 111 9923 E - FI täyttää seuraavien EY-direktiivien vaatimukset: 97/68/EC, 2000/14/EC, 2014/30/EU, 2006/42/EC Tuote on kehitetty seuraavien normien mukaisesti:

EN ISO 5395-1, EN ISO 5395-2

Vaatimustenmukaisuuden arviointimenetelmä: Liite VIII (2000/14/EC) Tarkastuspaikan nimi ja osoite: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Teknisten asiakirjojen laatimis- ja säilytyspaikka: Sven Zimmermann VIKING GmbH Valmistusvuosi ja sarjanumero on merkitty laitteen tyyppikilpeen. Langkampfen, 2017-01-02 (VVVV-KK-PP) VIKING GmbH Rakennesuunnittelun osastonjohtaja Sarjatunnus: 6358 Tyyppi: MB 448.1 T MB 448.1 TC MB 448.1 TX MB 448.1 VC Mitattu äänentehotaso: MB 443.1 93,5 dB(A) MB 443.1 T 93,5 dB(A) MB 448.1 T 95,7 dB(A) MB 448.1 TC 95,7 dB(A) MB 448.1 TX 95,7 dB(A) MB 448.1 VC 95,3 dB(A) Taattu äänentehotaso: MB 443.1 94 dB(A) MB 443.1 T 94 dB(A) Tuotemerkki: VIKING MB 448.1 T 96 dB(A) MB 448.1 TC 96 dB(A) MB 448.1 TX 96 dB(A) MB 448.1 VC 96 dB(A)

MB 443.1, MB 443.1 T, MB 448.1 T, MB 448.1 TC, MB 448.1 TX, MB 448.1 VC: Polttomoottorin rakenne 4-tahtinen polttomoottori Käynnistyslaite narukäynnistys Leikkuukoneisto teräpalkki Teräpalkkien käyttö jatkuva Teräruuvin kiristystiukkuus 60 - 65 Nm Turvalaite moottorin pysäytin Etupyörien Ø 180 mm Takapyörien Ø 200 mm Ruohonkeruusäiliön täyttömäärä 55 l Taattu äänentehotaso: Leikkuukorkeus 25 - 75 mm MB 443.1, MB 443.1 T: Sarjatunnus: 6338 Leikkuuleveys: 41 cm MB 443.1: Polttomoottorin val- mistaja, tyyppi Briggs & Strat- ton, Series 450 Iskutilavuus 125 ccm Nimellisteho nimelliskierrosluvulla 1,6 - 2800 kW - 1/min Polttoainesäiliö 0,8 l Teräpalkin kierrosluku 2800 1/min Pyöräveto ei ole Pituus 144 cm Leveys 49 cm Korkeus 109 cm Paino 24 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 94 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

81 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

2,05 m/s² Mittaus standardin EN 20643 mukaan MB 443.1 T: Polttomoottorin val- mistaja, tyyppi Briggs & Strat- ton, Series 5000478 111 9923 E - FI

Iskutilavuus 140 ccm Nimellisteho nimelliskierrosluvulla 1,9 - 2800 kW - 1/min Polttoainesäiliö 0,8 l Teräpalkin kierrosluku 2800 1/min Pyöräveto 1 eteenpäinajo- vaihde, pehmeä kierrosnopeu- den nousu Pituus 144 cm Leveys 48 cm Korkeus 109 cm Paino 25 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 94 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

81 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

2,05 m/s² Mittaus standardin EN 20643 mukaan MB 448.1 T, MB 448.1 TC, MB 448.1 TX, MB 448.1 VC: Sarjatunnus: 6358 Leikkuuleveys: 46 cm MB 448.1 T: Polttomoottorin val- mistaja, tyyppi Briggs & Strat- ton, Series 575 Iskutilavuus 140 ccm Nimellisteho nimelliskierrosluvulla 2,1 - 2800 kW - 1/min Polttoainesäiliö 0,8 l Teräpalkin kierrosluku 2800 1/min Pyöräveto 1 eteenpäinajo- vaihde, pehmeä kierrosnopeu- den nousu Pituus 147 cm Leveys 50 cm Korkeus 111 cm Paino 26 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

83 dB(A) Epävarmuus K

2dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

3,90 m/s² Epävarmuus K

1,95 m/s² Mittaus standardin EN 20643 mukaan MB 448.1 TC: Polttomoottorin val- mistaja, tyyppi Briggs & Strat- ton, Series 575 Iskutilavuus 140 ccm Nimellisteho nimelliskierrosluvulla 2,1 - 2800 kW - 1/min Polttoainesäiliö 0,8 l Teräpalkin kierrosluku 2800 1/min Pyöräveto 1 eteenpäinajo- vaihde, pehmeä kierrosnopeu- den nousu Pituus 147 cm Leveys 50 cm Korkeus 113 cm Paino 27 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

83 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

3,50 m/s² Epävarmuus K

1,75 m/s² Mittaus standardin EN 20643 mukaan MB 448.1 TX: Polttomoottorin val- mistaja, tyyppi Briggs & Strat- ton, Series 500 Iskutilavuus 140 ccm Nimellisteho nimelliskierrosluvulla 1,9 - 2800 kW - 1/min Polttoainesäiliö 0,8 l Teräpalkin kierrosluku 2800 1/min Pyöräveto 1 eteenpäinajo- vaihde, pehmeä kierrosnopeu- den nousu Pituus 147 cm Leveys 50 cm207 DEFRNLITESPTNOSVDAPLRU FI 0478 111 9923 E - FI Häiriö: Polttomoottori ei käynnisty Mahdollinen syy: – Moottorin pysäytysvipua ei ole painettu. – Ei polttoainetta säiliössä; polttoaineputki tukossa. – Säiliössä on huonolaatuista, likaista tai vanhaa polttoainetta. – Ilmansuodatin on likainen. – Sytytystulpan pistoke vedetty irti sytytystulpasta; sytytysjohdin huonosti kiinni pistokkeessa. – Sytytystulppa nokeentunut tai vaurioitunut; tulpan kärkiväli on virheellinen. – Rikastinta ei ole käytetty. Korjaus: – Paina moottorin pysäytysvipua työntöaisaa vasten ja pidä siinä. (Ö 9.2) – Tankkaa polttoainetta; puhdista polttoaineputki. # – Käytä aina lyijytöntä matalaoktaanista bensiiniä; puhdista kaasutin. # – Puhdista ilmansuodatin. # – Kiinnitä sytytystulpan pistoke; tarkasta sytytysjohtimen ja pistokkeen välinen liitos. # – Puhdista tai vaihda sytytystulppa; säädä tulpan kärkiväli. # – Paina rikastinta kolme kertaa ennen käynnistämistä. (Ö 11.1) Häiriö: Käynnistys on vaikeaa tai polttomoottorin teho heikkenee. Mahdollinen syy: – Ruohonleikkurin runko on tukkeutunut. – Leikataan liian matalalla leikkuukorkeudella, tai etenemisnopeus leikkuukorkeuteen nähden on liian suuri. – Polttoainesäiliössä ja kaasuttimessa on vettä; kaasutin on tukossa. – Polttoainesäiliö on likainen. – Ilmansuodatin on likainen. – Sytytystulppa on nokinen. Korjaus: – Puhdista ruohonleikkurin runko (irrota sytytystulpan pistoke). (Ö 12.3) – Säädä leikkuukorkeus korkeammalle tai alenna työntönopeutta. (Ö 8.4) – Tyhjennä polttoainesäiliö; puhdista polttoaineputki ja kaasutin. # – Puhdista polttoainesäiliö. # – Puhdista ilmansuodatin. # – Puhdista sytytystulppa. # Häiriö: Polttomoottori kuumenee huomattavasti. Mahdollinen syy: – Polttomoottorissa on liian vähän öljyä. Korkeus 111 cm Paino 26 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

83 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

2,05 m/s² Mittaus standardin EN 20643 mukaan MB 448.1 VC: Polttomoottorin val- mistaja, tyyppi Briggs & Strat- ton, Series 625 Iskutilavuus 150 ccm Nimellisteho nimelliskierrosluvulla 2,2 - 2800 kW - 1/min Polttoainesäiliö 0,8 l Teräpalkin kierrosluku 2800 1/min Pyöräveto Vario eteenpäin Pituus 147 cm Leveys 50 cm Korkeus 113 cm Paino 28 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

83 dB(A) Epävarmuus K

2dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

3,00 m/s² Epävarmuus K

1,50 m/s² Mittaus standardin EN 20643 mukaan

# Käänny tarvittaessa ammattiliikkeen puoleen. VIKING suosittelee VIKING liikettä. @ Katso polttomoottorin käyttöohjeet.0478 111 9923 E - FI

– Jäähdytysrivat ovat likaiset. Korjaus: – Vaihda moottoriöljy. (Ö 7.6) – Puhdista jäähdytysrivat. (Ö 12.3) Häiriö: Käytön aikana on voimakasta tärinää. Mahdollinen syy: – Leikkuuyksikkö viallinen. – Polttomoottori ei ole kunnolla kiinni. Korjaus: – Tarkasta leikkuuterät, teräakseli ja terän kiinnitys (teräruuvi ja lukkolevy) ja korjaa ne tarvittaessa. # – Kiristä polttomoottorin kiinnitysruuvit. # Häiriö: Leikkuujälki on epätasainen, ruoho kellastuu. Mahdollinen syy: – Leikkuuterä on tylsä tai kulunut. Korjaus: – Teroita tai vaihda leikkuuterä. (Ö 12.6), (Ö 12.5), #

20.1 Luovutustodistus

Anna nämä käyttöohjeet huoltotöiden yhteydessä VIKINGin ammattiliikkeelle. Ammattiliikkeessä huoltotöiden suorittaminen merkitään kenttiin.

Huolto suoritettu Seuraavan huollon päivämäärä
