GEBRUIKSAANWIJZING MB 253 VIKING

Grasfangkorb entleeren

Wartung 20

Allgemein 20

Gerat reinigen 20

10.5 Grasfangkorb entleeren

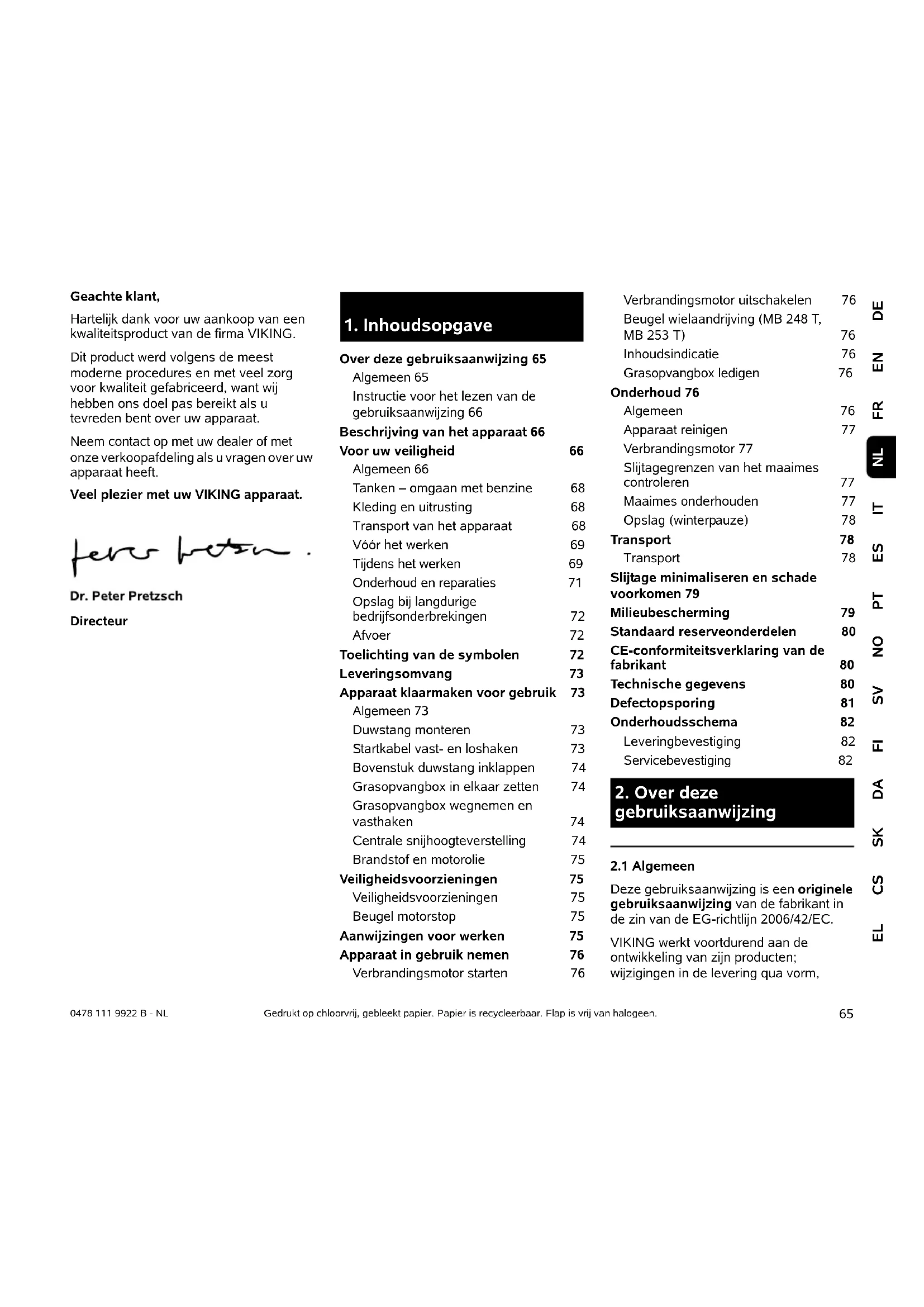

Hartelijk dank voor uw aankoop van een kwaliteititsproduct van de firma VIKING.

Dit product werd volgens de meest moderne procedures en met veel zorg voor kwaliteit gefabricieerd, want wij hebben ons doel pas bereikt als u tevreten bent over uw apparaat.

Neem contact op met uw dealer of met once verkoopafdeling als u vragen over uw apparaat heeft.

Veel plezier met uw VKING apparatus.

Dr. Peter Pretzsch

Director

1. Inhoudsopgave

Over deze gebruiksaanwijzing 65

Algemeen 65

Instructie voor het lezen van de gebruiksaanwijzing 66

Beschrijving van het apparaat 66

Voor uwveiligheid 66

Algemeen 66

Tanken - omgaan met benzine 68

Kleding en uitrusting 68

Transport van het apparaat 68

Vórhetwerken 69

Tijdens het werken 69

Onderhoud en reparations 71

Opslag bij langdurige

bedrijfsonderbrekingen 72

Afvoer 72

Toelichting van de symbolen 72

Leveringsomvang 73

Apparaat klaarmaken voor gebruik 73

Algemeen 73

Duwstang monteren 73

Startkabel vast-en loshaken 73

Bovenstuk duwstang inklappen 74

Grasopvangbox in elkaar zetten 74

Grasopvangbox wegemen en
vasthaken 74

Centrale snijhoogteverstelling 74

Brandstof en motorolie 75

Veiligheidsvoorzieningen 75

Veiligheidsvoorzieningen 75

Beugel motorstop 75

Aanwijzingen voor werken 75

Apparaat in gebruik nemen 76

Verbrandingsmotor starten 76

Verbrandingsmotor uitschakelen 76

Beugel welaandrijving (MB 248 T, MB 253 T) 76

Inhoudsindicatie 76

Grasopvangbox ledigen 76

Onderhoud 76

Algemeen 76

Apparaat reinigen 77

Verbrandingsmotor 77

Slijtagegrenzen van het maimes controlleren 77

Maaiimes onderhoden 77

Opslag (winterpauze) 78

Transport 78

Transport 78

Slijtage minimaliseren en schade voorkomen 79

Milieubescherming 79

Standaard reserveonderdelen 80

CE-conformiteitsverklaring van de fabrikant 80

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

VIKING Werkt voortdurend aan de ontwikkeling van zijn producten;

wijzigingen in de levering qua vorm,

techniek en uitvoering় aanrom voorbehonden.

Op basis van gevevens of afbeeldingen uit dit boekje+kunnen bijgevolg geen aanspraken worden gemaakt.

2.2 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

kijkrichting bij gebruik links en rechts in de gebruiksaaanwijzing: De gebruiker staat awhile het apparaat en kijkt in de rijrichting maar voren.

Hoofdstukverwijzig:

aar de desbetreffende hoofdstukken en paragrafen met nadere uitleg worden met een pijtje verwezen. Het volgende voorbeeld bevat een verwijzingaar een hoofdstuk: ( 2.1)

Markeringen van tekstpassages:

De beschreiben aanwijzingen kennen zoals in de volgende voorbeelden gemarkeerd zich.

Handelingen waar bij ingrijpen van de gebruiker vereist is:

• Bout (1) met een schroevendraaier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

-productgebruik bij sport- of wedstrijdevenementsen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zich met een van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar!

Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen+zijnoodzakelijk of verboden.

Waarschuwing!

Kans op letsel. Bepaalde handelingen voorkomen möglich of waarschijnlijk letsel.

Voorzichtig!

Minder ernstig letsel of materiele schade dat/die door bepaalde handelingen kan worden voorkomen.

Aanwijzing

Informatie voor een better apparaatgebruik en om een möglich oneigenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

Afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaanwijzing.

Het camerasymbol koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

3. Beschrijving van het apparaat

1 Bovenstuk duwstang
2 Startkabel
3 Draaiknop
4 Onderstuk duwstang
5 Achterwiel
6 Snijhoogteverstelling
7 Primer
8 Behuizing
9 Voorwiel
10 Bougiestekker
11 Verbrandingsmotor
12 Uitwerpklep
13 Grasopvangbox
14 Beugel wielaandrijving
15 Beugel motorstop

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met het apparaat要去en de voorschriften terpreventie van ongevallen beslist in acheit

wordengenomen.

Vór de eerste inbedrijfstelling
moet u de—hele
gebruiksaanwijzing goed
doorlezen. Bewaar de

gebruiksaanwijzing voor later gebruik zorgvuldig op een veilige plaats.

Volg de gebruiks- en onderhoudsinstructies in de afzonderlijke gebruiksaanwijzing verbrandingsmotor.

Deze veiligheidsmaatregelen zichonontbeerlijk voor uwveiligheid,maardeze opsomming is Nietuitputtend. Gebruik het apparaat altijd verstandig en met verantwoordelijkkeidsgevoel, en denk erom dat de gebruiker aansprakelijk worden gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.

Maak u vertrouwd met de bedieningsonderdelen en het gebruik van het apparaat.

Het apparaat mag alleen worden gebruikt door Personen die de gebruiksaanwijzing hebben gelezen en die met de bediening ervan vertrouwd zich. Elke gebruiker要去 voor de eerste ingebruiknamevragen om een deskundige en praktische instructie. De verkoper of een andere deskundige要去 aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werken.

Bij deze instructie moet de gebruiker er vooral bewust van worden gemaakt dat voor het werkken met dit apparaat uiterste zorgvuldigheid en concentratie vereist+zijn.

Levensgevaar door verstikking!

Verstikkingsgevaar voor kinderen bij het spelen met

verpakkingsmaterial. Houd verpakkingsmaterial alslijd buiten het bereik van kinderen.

Leen het apparaat inclusief accessoires alleen uit aan Personen die met dit model en de bediening ervan vertrouwd zijn. De gebruiksaanwijzing is onderdeel van het apparaat en moet.altijd worden meegegeven.

Gebruik het apparaat alleen als uuitgerust bent en een goede lichamelijke en geestelijkke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kutwerken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beinvloeden, mag nicht met het apparaat worden gewerkt.

Laat het apparaat in geen geval gelebruiken door kinderen, Personen met beperkte lichamelijke, zintuiglijke of geestelijk vermogens of onvoldoende ervaring en kennis of Personen die nicht met de instructies vertrouwd zijn.

Kinderen ofjongerenonder16jaarmogen hetapparaat Nietgebruiken.De minimumleeftijdvan de gebruiker kan vastgelegd+zijn inplaatselijkebepalingen.

Het apparaat is bedoeld voor privé gebruik.

Let op - Gevaar voor ongevallen!

De grasmaier is alleen bedoeld voor het maaien van gras. Een andere toepassing is Niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot bevolg hebben.

Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier bijvoorbeeld Niet worden ingezet voor volgende taken (onvolledige opsomming):

• het trimmen van bosjes, heggen en struiken,
• het snoeien van rankgewas,
• gazononderhoud op dakbeplantingen en in bloembakken,
• het hakselen enklein hakken van boom- en heggensnoeisel,

• het schoonmaken van voetpaden (opzuigen, wegblazen),

• het egaliseren van oneffenheden in de bodem, zoals bijv. molshopen.

• het transporteren van maiaigoed, buiten de in de waarvoort bedoelde grasopvangbox.

Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalte vakkundige montage van toebehoren die door VKING zijn goedgekeurd. Bovendien heeft dit tot gevolg dat uw garantie vervalt. Neem voor informatatie over goedgekeurde toebehoren contact op met uw VKINGvakhandelaar.

Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor worden veranderd, is verboden.

Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparatus.

Bij het gebruik op openbare terreinen, parken, sportvelden,angs wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

Opgelet! Gevaar voor de gezondheid door trillingen!

Een overmatige belasting door trillingen kan schade aan de bloedsomloop en het zenuwstelselveroorzaken,vooral bij personen met circulatiestoornissen.Raadpleeg een arts wanner er symptomen optreden die doorde trillingen zonden+kennen zijnveroorzaakt.

Deze symptomen treten voornamelijk op bij de vingers, handen of polsen en zijn bijvoorbeeld (onvolledige opsomming):

• gevoelloosheid,

• p i j n ,
  slappe spieren,

-huidverkleuringen,
- onaangenaam kriebelen.

4.2 Tanken - omgaan met benzine

Levensgevaarlijk!

Benzine is gifting en in hoge mate ontylambaar.

Bewaar de brandstofuitsluitend in geschikte en goedgekeurde reservoirs (jerrycans). Schroef de tankdoppen van de jerrycans altijd goed erop en draai de dappen stevig vast. Om veiligheidsredenen moeten defecte afsluitingen worden verrangen.

Gebruik geen drankflessen of soortgelijke zaken om brandstoffen en smeermiddelen af te voeren of op te sloan, zoals bijv. benzine. Personen, met name kinderen, zouden in de verleiding konnen komen om eruit te drinken.

Houd benzine uit de buurt van vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen. Niet roken!

Tank alleen in de buitenlucht en rook nicht tijdens het tanken.

Schakel de verbrandingsmotor voor het bijtanken uit en LAST deze afkoelen.

De benzine moet voor het starten van de verbrandingsmotor worden bijgevuld. Bij een draaiende verbrandingsmotor of hetemachine mag de tankdop Niet worden geopend en mag er geen benzine worden bijgevuld.

Vul de brandstoftank Niet geheel, maar slechts tot ca. 4 cm onder de rand van de vulpijp, zodate brandstof ruimte heeft omuit te zetten.

Als er benzine is overgelopen, mag u de verbrandingsmotor pas starten nadat u het met benzine verontreinigde oppervlak hebt gereinigd. Start de verbrandingsmotor Niet voordat de benzinedampen zijn verdampt (droog vegen).

Gemorste brandstof moet meteen worden afgeveegd.

Verwissel van kleding als er benzine op is gemorst.

Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen+kunnen met open vuur of vonden in aanraking komen en ontbranden.

Als de tank要去 worden geleegd,要去 dit in de buitenlucht worden uitgevoerd.

4.3 Kleding en utrusting

Draag tijdens werkzaamheden altijd stevige schoenen met grip. Werk nooit op blote voeten of

bijvoorbeeld op sandalen.

Bij onderhouds-en
reinigingswerkzaamheden en
tijdens het vervoer van de
machine ook telkens stevige

handschoenen dragen en langhaar samenbinden en bedekken (hoofddoek, muts enz.).

Bij het slijpen van het maaimes moet algijd een geschikte veiligheidsbril worden gedragen.

De machine mag alleen met een lange broek en nauwe kleding aan in gebruik worden genomen.

Draag nooit losekledingstukken die aan draaiende onderdelen (bedieningshendel) können blijven hangen - ook geen sieraden, geen stropdassen en geen sjaals.

4.4 Transport van het apparatus

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen.

Het apparaat Niet met draaiende verbrandingsmotor verplaatsen. Schakel voor het transport de verbrandingsmotoruit,That de messen uitlopen en trek de bougiestekker los.

Transporteer het apparaat alleen met een afgekoelde verbrandingsmotor en zonder brandstof.

Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).

Maak het apparaat en de erbij
getransporteerde apparatuur
(bijv. grasopvangbox) met geschikte
bevestigingsmaterialen (gordels, kabels, enz.) vast aan het laadoppervlak.

Maaimes bij het optillen en dragen nicht aanraken.

Raadpleeg de informatie in het hoofdstuk "Transport". Daar wordt beschreiben hoe het apparaat op te tilen of vast te sjorren is. ( 12.)

Houd u bij het transport van het apparaat aan deplaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

4.5 Vóor het werken

Het moet duidelijk zijn, dat er alleen personen met het apparaat werkden die gebruiksaanwijzing kennen.

Controleer het brandstofsysteme vór
ingebruikname van het apparaat op
lekkage, met name de zichtbare
onderdelen, zoals bijv. tank, tankdop,
slangverbindingen. Verbrandingsmotor bij
lekkage of schade Niet starten -

Brandgevaar!

Apparaat voor ingebruikname door vakhandelaar lately repareren.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor in acht.

Controleer het complete terrein waarop de machine worden gezruikt en verwijder alle stenen, stokken, kabels, botten en andere voorwerpen die door de machine omhoog hunnen worden geslingerd. Hindernissen (b.v. boomstromken, wortels) hunnen in het hoge gras eenvoudig over het hoofd worden gezien.

Markeer daarom voor het maien alle in het gazon verborgen vreeinde voorwerpen (hindernissen) die nicht verwijderd+kennen worden.

Vervang voordat u het apparaat gebruikt defecte en alle andere versleten en beschadigde delen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat要去en worden verrangen. Stickers en alle verdere verwangingsonderdelen zijn verkrijgbaar bij uw VKING vakhandelaar.

Het apparaat mag alleen worden gebruikt als het in goede staat verkeert. Controleer voor elk gebruik:

• of het apparaat volgens de voorschriften is gemonteerd.
• of het snijgereedschap en de complete snijeenheid (maaimes, bevestigingselementen, maaiwerkbehuizing) in onberisplijke staat+zijn. Er moet vooral worden gecontroleerd op veilige montage, beschadigingen (kerven of scheuren) alsook slijtage.(11.5)
• of de tankdop goed vastgeschroefd is.
• of de tank en de brandstofvervoerende delen en de tankdop in onberispelijke staat+zijn.
• of de veiligheidsvoorzieningen (bijv. motorstopbeugel,uitwerpklep, behuizing, duwstang) in perfecte toestand zich en�n behoren functioneren.
• of de grasopvangbox onbeschadigd en volledig gemonteerd is; een beschadigde grasopvangbox mag nicht gebrukt worden.
• of de olie afsluitschroef goed opgeschroefd is.

Indien nodig de nooodzakelijkke
werkzaamheden uityoeren of
toevertrouwen aan de vakhandelaar.
VIKING beveelt de VIKING vakhandelaar aan.

4.6 Tijdens het werken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.

De op het apparaat geinstalleerde schakel- en veiligheidsinrichtingen mogen Niet worden verwijderd of overbrugd. In het bijzonder de motorstopbeugel nooit aan de duwstang vastzetten (bijv. door afbinden).

Opgelet - kans op letsel!

Houd handen of voeten nooit
tegen of onder draaiende
onderdelen. Raak het

ronddraaiende mes nooit aan. Blij altijd uit de buurt van de uitwerpopening.

Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht. De duwstang moet steeds goed gemonteerd zich en mag Niet veranderd worden. Gebruik het apparaat nooit met neergeklapte duwstang.

Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding).

Werk alleen bij daglicht of bij goede kunstverlichting.

Werk Niet met het apparaat bij regen,
onweer en met name Niet bij
blikseminslaggevaar.

Bij een vochtige ondergrond is er meer gevaar voor letsel, waar de gebruiker minder stabel staat.

Om uitglieden te voorkomen要去 er bijzonder voorzichtig worden gewerkt.
Indien möglich het apparatusafiet op een vochtige ondergrond gebruiken.

Uitlaatgassen:

Levensgevaar door vergiftiging! Stop onmiddelijk met werken bij misselijkheid, hoofdpijn, zichstoornissen (b v. blikvernauwing), slecht horen, duizeligheid of een verminder concentratievermogen. Deze symptomen+kunnen onder andere door een te hoge concentratie uitlaatgassen wordenveroorzaakt.

Het apparaat genereert giftige
uitlaatgassen zodra de
verbrandingsmotor is
ingeschakeld. Deze gassen

bevatten giftig koolmonoxide, een kleuren reukloos gas, en andere schadelijke stoffen. De verbrandingsmotor mag nooit in afgesloten of slecht geventileerde ruimtes in werkung worden gezet.

Starten:

Start het apparaat voorzichtig, volgens de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen". ( 10.) Houd uw voeten op voldoende afstand van het snijgereedschap.

Bij het starten mag het apparaat nicht worden gekanteld.

Bij het starten mag de beugel voor wielaandrijving Niet bediend worden.

Start de verbrandingsmotor Niet wanner het uitwerpkanaal Niet door de uitwerpklep of de grasopvangbox is afgedekt.

Werken op hellingen:

Hellingen alkijd in de dwarsrichting, nooit in de lengterichting bewerken. Als de gebruiker bij het maaien in langsrichting de controle verliest over de grasmaaier kan hij overreden worden door het maaiende apparaat.

Wees bijzonder voorzichtig als u op een helling vanrichting verandert.

Let steeds op een goede stand bij hellingen en vermijd om met het apparatus te werken op zeer sterke hellingen.

Om veiligheidsredenen mag het apparaat Niet op hellingen steiler dan 25^ (46,6%) worden gezrukt. Kans op letsel! Een stijging van de helling van 25^ betekent een verticale stijging van 46,6cm bij een horizontale lengte van 100 cm.

Voor gegarandeerd voldoende smering van de verbrandingsmotor要去en bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing verbrandingsmotor in acht worden genomen.

Werken:

Gevaar voor letsel!

Houd handen of voeten nooit boven, onder of tegen draaiende onderdelen.

Probeer nicht om het mes te inspecteren zolang de grasmaier werkt. Zolang het loopt, mag de uitwerpklep Niet. Jeopend en/of mag de langbox Niet worden men. Het ronddraaiende mes I veroorzaken.

Werk alktiid stapvoets en ga bij het werken met het apparaat vooral Niet rennen. Door snel te lopen met het apparaat is er meer kans op letsel door struiikelen, uitglieden enz.

Wees bijzonder voorzichtig als u het apparaat omdraait of的那一u toe trekt. Struikelgevaar!

Gebruik het apparaat uiterst behoedzaam wanneer u in de buurt van vuilnishopen, sloten en dijken werk. Houd met name voldoende afstand tot dergelijk gezavarenzones.

U moet om in het gras verborgen voorwerpen hebenvrijden (beregeningsinstallaties, palen, waterkranen, fundamenten, stroomkabels enz.). Rijd nooit over dergelijk deoorwerpen heen.

Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

Schakel de verbrandingsmotoruit,laat het werkgereedschap tot stilstand komen en trekde bougiestekker eruit,

• wonneer u het apparaat verlaat of als het apparaat zonder toezicht is,
• voordat u bijtankt. Tank alleen wanneer de verbrandingsmotor volledig is afgekoeld.

Brandgevaar!

• voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert,
• voordat u het apparaat optilt en draagt.
• voordat u het apparaat transporteert.

• voordat er werkzaamheden aan het maaimes worden verricht,

• voordat het apparaat getest of gereinigd wordt of voordat sommige werkzaamheden uitgevoerd worden (bijv. omklappen van de duwstang),

• wonneer een vreemd voorwerp geraakt werk of als de grasmaaier abnormaal hard begint te trillen. Controller in deze gevallen het apparaat, in het bijzonder de snijeenheid (messen, messenas, mesbevestiging), op beschadigingen en voer de nooodzakelijkhe herstelingenuit voordat u het apparaat opnieuw start en ermee aan de slag gaat.

Kans op letsel!

Hard trillen wijst meestal op een storing.

De grasmaier mag met name nicht worden gebruikt als de krukas beschadigd of verbogen is of als het maaimes beschadigd of verbogen is.

Laat de nooodzakelijkke herstellingen door eenvakman -VIKING beveelt de VIKING vakhandelaar aan -uitvoeren, indien u Niet over de nodige kennis beschikt.

Schakel de verbrandingsmotor UIT,
-wonneer u het apparaat van enaar het te bewerken gazon duwt,
- voordat u het apparaat over een nicht met gras begroeide ondergrund gaat duwen,
- voor u deuitwerpklep opent of de grasopvangbox wegneemt,
- wonneer het apparaat voor het transport gekanteld moet worden,
- voor u de snijhoogte aanpast.

4.7 Onderhoud en reparations

Plaats het apparaat voorafgaand aan reinigings-, instel-, reparatie- en onderhoudswerkzaamheden op

een stevige, vlakke ondergrund, schakel de verbrandingsmotor uit en LAST deze afkoelen en trek de bougiestekker eruit.

Kans op letsel door het maaimes!

Door aan de startkabel te trekken krijgt het werkgereedschap een draaibeweging. Houd altijd voldoende afstand tot het maaimes, in het bijzonder de handen en de voeten, wonneer u aan de startkabel trekt.

Vooral voor werkzaamheden rond de verbrandingsmotor, het uitlaatspruitstuk en de geluiddemper, het apparaat eerst lately afkoelen. De temperaturen+kennen tot 80^ eneer oplopen.Kans op brandwonden!

Direct contact met motorolie kan gevaarlijk zijn, ook mag motorolie nicht worden gemorst.

VIKING adviseert het bijvullen resp.
verversen van motorolie door een VIKING
vakhandelaar te lately uitvoeren.

Reiniging:

Na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. ( 11.2)

Maak de aangekoeke resten gras in de behuizing met een houten staaf los. Reinig de onderkant van de grasmaaier met een borstel en water.

Ledig voor hetplaatsen in reinigingspositie de brandstoffank (bijv. door leegrijden).

Gebruik nooit hagedrukreinigers en reinig het apparaat Niet onder stromend water (bijv. met een tuinslang).

Gebruik geen agressieve
reinigungsmiddelen. Dergelijk
reinigungsmiddelen konnen kunststoffen
en metalen zodenig beschadigen dat deveiligheid van uw VKING apparatus
wellicht in het geding komt.

Om brandgevaar te voorkomen, moet u de gebieden rond de koelluchtopeningen, koelvinnen en rondon de uitlaat vrij houden van bijv. gras, stro, mos, bladeren of uistromend vet.

Onderhoudswerkzaamheden:

Ermogen alleen

onderhoudswerkzaamheden worden
uitgevoerd die in deze gebruiksaanwijzing
worden vermeld. Alle andere
werkzaamheden dient u door uw
vakhandelaar te lately uitvoeren.

Neem altijd contact op met uw vakhandelaar als u Niet over de vereiste kennis en gereedschappen beschikt.

VIKING raadt aan
onderhoudswerkzaamhedenreparaties
uitsluitend door de VIKING vakhandelaar
te laten uityoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatatie ter beschikking gesteld.

Gebruik uitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door VIKING toen teogelaten of technisch gelijkwaardige delen, anders is er kans op ongevalten met letsel of schade aan het apparaat. Neem bij vragen contact op met een vakhandelaar.

Originele VIKING gereedschappen,
accessoires en verrangingsonderdelen
zijn wat betreft hun eigenschappen

optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele VIKING verrangingsonderdelen zich herkenbaar aan het VIKING onderdeelnummer, het VIKING logo en eventuele het VIKING symbol op de onderdelen. Opkleine onderdelen kan ook alleen het teken staan.

Om veiligheidsredenen moeten brandstofveroerende onderdelen (brandstofleiding, brandstofkraan, brandstoftank, tankdop, aansluitingen enz.) regelmatig op beschadigingen en lekkages worden geinspecteerd en indien nodig door een erkende monteur worden verrangen (VIKING raadt de VIKING vakhandelaar aan).

Houd waarschuwings- en instructiestickers algtd leesbaar en schoon. Beschadigde of verloren gegane stickers要去 via uw VKING vakhandelaar door{nieuwe originele stickers worden verrangen.Let er bij het verrangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel vandezelfde stickers is voorzien.

Werk aan de snijeenheid uitsluitend met ditke werklandschoenen en met de uiterste voorzichtigheid.

Zorg voor een veilig gebruik van het apparaat en zorg ervoor dat alle moeren, bouteen en schroeven, en zeker de mesbout goed zijn vastgedraaid.

Inspecteer het gehele apparaat en de grasopvangbox op gezette tijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen moeten om

veiligheidsredenen direct worden verrangen, om ervoor te zorgen dat demachine altijd in veilige staat is.

Wijzig de instellenen van de verbrandingsmotor nooit en jaag deze Niet over+zijn toeren.

Als onderdelen of
veiligheidsvoorzieningen voor
onderhoudswerkzaamheden zijn
verwijderd,要去en deze weeer meteen en
correct worden aangebracht.

4.8 Opslag bij langdurige bedrijfsonderbrekingen

Laat de verbrandingsmotor afkoelen voordat u het apparaat in een afgesloten ruimteplaatst.

Bewaar het apparaat met een lege tank en de brandstofvoorraad in een afluitbare en goed geventileerde ruimte.

Controleer of het apparaat gegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.

Als de tank moet worden geledigd zoals voor het stilleggen voor de winterpauze, mag de brandstoftank uitsluitend in de open lucht worden geledigd (bijv. leegrijden door de motor te lately draaien).

Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig.

Apparaat alleen met uitgetrokken bougiestekker bewaren.

Sla het apparaat in een veilige staat op.

Laat het apparaat volledig afkoelen voor dat u het bedekt.

4.9 Afvoer

Afvalproducten zoals verbruike olie of brandstof, verbruike smeermiddelen, filters, accu's en soortgelijke slijtageonderdelen zich slecht voor mensen en dieren en kuren het milieu beschadigen en要去en derhalve deskundig worden afgevoerd.

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. VIKING beveelt u de VIKING vakhandelaar aan.

Voer een apparaat aan het eind van de levensduur ervan op de waarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval worden verwerkt. Verwijder om oncevallen te voorkomen vooral de bougiekabel, maak de tank leeg en tap de motorolie af.

Kans op letsel door het maaimes! Laat ook een grasmaier aan het eind van de levensduur ervan nooit zonder toezicht staan. Bewaar het apparaat en in het bijzonder het maaimes algijd buiten het bereik van kinderen.

5. Toelichting van de symbolen

Let op! Lees voor inbedrijfstelling de gebruiksaanwijzing.

Gevaar voor letsel! Houd andere Personen uit deGeVarenzone.

Kans op letse!
Voor werkzaamheden aan het snijgereedschap en onderhoud- en reinigingswerkzaamheden de bougiestekker eruit trekken.

Kans op letsel! Houd handen en voeten uit de buurt van de messen!

De snijvoorziening loopt na het uitschakelen nog een aantal seconden na (rem van de verbrandingsmotor/messenrem).

MB 248 T, MB 253 T:

Wielaandrijving inschakelen.

Verbrandingsmotor starten.

Verbrandingsmotor uitschakelen.

6. Leveringsomvang

Pos. Omschrijving Stk.

A Basisapparaat 1
B Bovenste gedeelte van de 1 grasopvangbox
C Onderste gedeelte van de 1 grasopvangbox
D Draaiknop 2
E Bout met vlakke kop 2
F Kabelgeleiding 1 Gebruiksaanwijzing 1
Gebruiksaanwijzing 1
verbrandingsmotor

7. Apparaat klaarmaken voor gebruik

7.1 Algemeen

A Gevaar voor letsel

Neem de veiligheidswaarschuwingen in het hoofdstuk 'Voor uw voiligheid' in acht. ( 4.)

• Zet het apparatusaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.

7.2 Duwstang monteren

Gevaar voor knellen!

Tijdens het aandraaien van de\ beide draaiknoppen (D) het\ bovenstuk duwstang (1) met een\ hand op het hoogste punt\ vasthonden.

• Bout met vlakke kop (E) door de kabelgeleiding (F) steken.
  Kabelgeleiding (F) aan de trekkabel motorstop (2) vasthaken.
• MB 248 T, MB 253 T:

Kabelgeleiding (F) ook aan de trekkabel wielaandrijving (3) vasthaken.

• Bovenstuk duwstang (1) zoals aufgebeeld aan buitenzijde van het onderstuk van de duwstang (4) houden.
• Bout met vlakke kop (E) - links met kabelgeleiding (F), rechts zonder - van binnen door de boringen steken en met draaiknuppen (D) vastschroeven.

7.3 Startkabel vast- en Ioshaken

Monteren:

• Bougiestekkeruit deverbrandingsmotor trekken.
• Motorstopbeugel (1) maar de duwstang drukken en vasthonden.
• Startkabel (2) langzaam uittrekken en in de kabelhouser (3) inhaken.
• Startkabel (2) en motorstopbeugel (1) langzaam loses.
  Bougiestekker aansluiten.

Demonteren:

• Bougiestekkeruit de verbrandingsmotor trekken.
• Motorstopbeugel (1) waar de duwstang drukken en vasthouden.
• Startkabel (2) langzaam uittrekken en in de kabelhouser (3) inhaken
• Startkabel (2) langzaam terugplaatsen en de motorstopbeugel (1) loslaten.
  Bougiestekker aansluiten.

7.4 Bovenstuk duwstang inklappen

Voor ruimtebesparend transporteren en opslaan kan het bovenstuk van de duwstang (1) ingeklapt worden.

Kans op letsel!

Voor het inklappen de verbrandingsmotor uitschakelen en de bougiestekker lostrekken. Het bovenstuk duwstang (1) mag Niet met bijkomend gewicht opgezadeld worden (bijv.doorekkleding te hangen op het bovenstuk van de duwstang).

Gevaar voor knellen!

Door het losdraaien van de beide draaiknopen (3) kan het bovenstuk van de duwstang (1) onafhankelijk van elkaar inklappen. Daarom het bovenstuk duwstang (1) voor het losmaken van de beide draaiknopen (3) in de hoogste stand vasthouden.

• Startkabel loshaken. (≈ 7.3)

• Draaiknop (3) aan beiden kanten losdraaien (linksom eruit draaien).

• Bovenstuk van duwstang (1) maar voor klappen.

7.5 Grasopvangbox in elkaar zetten

• Bovenste gedeelte van de grasopvangbox(B) op het onderste gedeelte van de grasopvangbox (C)plaatsen.
• Controller of alles goed vastzit: De lippen (1)要去en juist boven de openings (2) zitten. Alle lippen (1) en geleidingsnokken (3)要去en binnen zitten. Het bovenste gedeelte van de grasopvangbox (B)要去 buiten rondom aansluiten aan het onderste gedeelte van de grasopvangbox (C).
• De lippen (1), uitgaand van het中断ste midden, met een lichte druk van buiten in de openingsen (2) in het onderste gedeelte van de grasopvangbox indrukken.

7.6 Grasopvangbox wegemen en vasthaken

Kans op letsel!

Vóor het monteren en wegemen van de grasopvangbox moet de verbrandingsmotor wordenuitgeschakeld!

Monteren:

• Uitwerpklep (1) openen en vasthouden.

Haak de grasopvangbox (2) met de bevestigingsnokken (3) in de bevestigingen (4) awhile. Zorg ervoor dat de klep (5) juist gesloten is.
- Uitwerpklep (1) loslaten.

Demonteren:

• Uitwerpklep (1) openen en vasthouden.
• Grasopvangbox (2) optillen enaar awhile afnemen.
• Uitwerpklep (1) langzaam sluiten.

7.7 Centrale snijhoogteverstelling

Kans op letsel!

Vóor het verstellen van de snijhoogte de verbrandingsmotor uitschakelen.

Er können 7 verschillende snijhoogtes tessen 25mm en 75mm worden ingesteld.

Snijstand 1:

laagste snijhoogte

Snijstand 7:

hoogste snijhoogte

Hendel snijhoogteverstelling (1) met een hand maar het hinterwiel (2) drukken en vasthouden.
Hendel snijhoogteverstelling (1) in degewenste stand zetten.
Hendel snijhoogteverstelling (1) langzaam loslaten en vastklikken.

7.8 Brandstof en motorolie

Kans op letsel!

De waarschuwingen in het hoofdstuk "Voor uw veiligheid" in acht nemen. ( 4.)

Voorkom schade aan de machine!

Motorolie bijvullen voordat u het apparaat voor de eerste keer start (zie gebruiksaanwijzing verbrandingsmotor).VIKING raadt u aan om voor het vullen met motorolie een aangepast vulhulpstuk (bijv. trechter) te gebruiken. Het apparaat worden geleverd zonder vulhulpstuk.

Motorolie:

Gegevens over de te gebruiken motorolie en de vulhoeveelheid olie vindt u in de gebruiksaanwijzing onder het punt van de verbrandingsmotor. Controleer het oliepeil regelmatig (zie gebruiksaanwijzing verbrandingsmotor). Zorg ervoor dat de olie Niet onder of boven het juiste peil komt te staan.

Brandstof:

Advies:

brandstofkwaliteit (octaangetal) vindt u in de gebruiksaanwijzing onder het punt van de verbrandingsmotor;

Loodvrijebenzine

Voor het tanken dient men een trechter te gebruiken (niet meegeleverd).

8. Veiligheidsvoorzieningen

Voor een veilige bediening en ter voorkoming van ondeskundig gebruik is de machine met meerdeveiligheidsvoorzieningen uitgevoerd.

Gevaar voor letsel!

Bij een eventuele defect aan een van de veiligheidsvoorzieningen mag de machine Niet in bedrijf worden genomen. Neem contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

8.1 Veiligheidsvoorzieningen

De grasmaier is met
veiligheidsvoorzieningen uitgerust om een onopzettelijk contact met de maaimessen en het uitgeworpen maigoed te voorkomen.
Hiertoe behoren de behuizing, deuitwerpklep, de grasopvangbox en de correct gemonteerde duwstang.

8.2 Beugel motorstop

De grasmaier is voorzien van een motorstop-toestel.

Tijdens het gebruik worden na het loslaten van de motorstopbeugel de verbrandingsmotor uitgeschakeld. De verbrandingsmotor en de maaimessen komen binnen 3 seconden tot stilstand.

Kans op letsel!

Indien de uitlooptijd van de messen groter is, dan mag u het apparaat Niet verder gebruiken en moet u het waar de vakhandelaar brengen.

Meten van de naloootijd

Na het starten van de verbrandingsmotor draaien de messen en is er een windgeruis te horen. De uitlooptijd duurt even lang als het windgeruis na het uitschakelen van de verbrandingsmotor. Dit kan met een stopwatch worden gemeten.

9. Aanwijzingen voor werkken

Een fraai en vol gazon ontstaat,

• wonneer met lage snelheid gemaad wordt.
• wonneer het gazon vaak gemaaid en kort gezhonden worden.
• wonneer bij warm en droog waar het gazon Niet te kort gemaaid worden, omdat het anders verbrandt door dezon en leijk worden.
• wonneer met scherpe maaimessen gewerkt worden -DMAOM de maaimessen regelmatig lately slijpen (dealer).
• wonneer de snijrichting regelmatig worden gewisseld.

10. Apparaat in gebruik nemen

10.1 Verbrandingsmotor starten

Voorkom schade aan het apparaat!

Start de verbrandingsmotor Niet in hoog gras of ingesteld op de laagste snijhooegt. Dit kan een zware opstart tot gevolg hebben. Na het starten werkt de verbrandingsmotor op basis van een vaste aandrijfsnelheid altijd op het optimale toerental.

Starten bij een koude verbrandingsmotor:

• Alleen bij MB 248, MB 248 T: Primer (1) driemaal indrukken.
• Beugel motorstop (2) maar de duwstang drukken en houd deze vast.
• Startkabel (3) langzaam tot aan de compressorweerstand uittrekken. Daarna krachtig en snel tot armlengte verder trekken. Laat de startkabel (3) wee langzaam teruggaan, opdatdez weer correct worden opgerold. Herhaal dit totdat de verbrandingsmotor aanslaat.

Starten bij een warmeverbrandingsmotor:

Voorkom schade aan het apparaat!

Bij een warme verbrandingsmotor
moet deprimer Niet meer worden
ingedrukt.
WeetECHTERdatde
verbrandingsmotor bijzeer koud
weer snel kan afkoelen.

• Starten zoals bij een koude verbrandingsmotor. Alleen bij MB 248, MB 248 T: Het op de primer (1) drukken vervalt.

10.2 Verbrandingsmotor uitschakelen

Laat de motorstopbeugel (15) los om de verbrandingsmotor uit te schakelen. De verbrandingsmotor en het maaimes komen na een korte uitlooptijd tot stilstand.

10.3 Beugel welaandrijving (MB 248 T, MB 253 T)

Wielaandrijving inschakelen:

• Verbrandingsmotor starten. (⇒ 10.1)
• De beugel voor wielaandrijving (1) maar de duwstang trekken en vasthouden. De wielaandrijving schakelt in en de grasmaaier zet zich vooruit in beweging.

Wielandrijving uitschakelen:

• Beugel wielaandrijving (1) loslaten. De wielaandrijving schakelt UIT en de grasmaaier blift staan. De verbrandingsmotor draait verdter.

10.4 Inhoudsindicatie

Op het bovenste gedeelte van de grasopvangbox bevindt zich een inhoudsindicatie (1).

De luchtstroom die door het draaien van het maaimes worden veroorzaakt en waardoor de grasopvangbox worden gemvuld, tilt de inhoudsindicatie op (2): De grasopvangbox worden gemvaigoed.

Naarmate ermeer gras in de gesopvangboxkomt,wordtdezeluchtstroom minder krachtig en zakt de inhoudsindicatie (3):

• Volle grasopvangbox ledigen ( 10.5) .

10.5 Grasopvangbox ledigen

Kans op letsel!

Vór het wegemen van de grasopvangbox moet de verbrandingsmotor om veiligheidsredenen wordenuitgeschakeld.

• Grasopvangbox loshaken. ( 7.6)
• Grasopvangbox aan de handgreep (1) en aan de greep (2) vasthouden en maiaigoed ledigen.
  Zorg ervoor dat de klep (3)JUST gesloten is. Grasopvangbox vasthaken. ( 7.6)

11. Onderhoud

11.1 Algemeen

Gevaar voor letsel!

Neem de veiligheidswaarschuwingen in het hoofdstuk 'Voor uw voiligheid' in acht. ( 4)

Jaarlijs onderhoud door de vakhandelaar:

De grasmaier moet elk Jaar door een vakhandelaar worden geinspecteerd. VIKING beveelt u de VIKING vakhandelaar aan.

11.2 Apparaat reinigen

Onderhoudsinterval:

na elk gebruik

Kans op letsel!

Zet de verbrandingsmotor af en trek de bougiestekkeruit. Ledig de brandstoftank voor hetplaatsen in reinigingspositie (leeg rijden).

Reinigingspositie:

• Snijstand 1 kiezen. ( 7.7)
• Het bovenstuk van de duwstang (1) losmaken door het uitdraaien van de beiden draaiknoppen (2).
• Uitwerpklep openen en vasthouden.
• Apparaat in de reinigingspositieplaatsen tot het zichstandig in de reinigingspositie staat.

11.3 Verbrandingsmotor

Onderhoudsinterval:

zie gebruiksaanwijzing verbrandingsmotor.

Algemene aanwijzingen:

Neem de gebruiks- en onderhoudsinstructies in de bijgevoegde gebruiksaanwijzing onder het punt van de verbrandingsmotor inucht.

Voor een lange levensduur is het van belang de olie op peil te houden, regelmatig de olie te verversen alsook het luchtfilter te verrangen.

Voor de aanbevolen oliewissel-intervallen en informatatie over motorolie en de vulhoeveelheid olie verwijzen wij u ook maar het punt van de verbrandingsmotor in de gebruiksaanwijzing.

De koelvinnen要去en alkijd schoon worden gezhonden om een goede koeling van de verbrandingsmotor te garanderen.

11.4 Slijtagegrenzen van het maaimes controleren

Kans op letsel!

Let op de veiligheidsinstructies in het hoofdstuk "Voor uw veiligheid". ( 4.)

Onderhoudsinterval:

Voor elk gebruik.

Kans op letsel!

Een versleten maaimes kan afbreken en ernstig letsel veroorzaken. Volg waarom steeds de onderhoudsinstructies voor het mes. Maaimessen worden affankelijk van de toepassing en de gebruiksduur inmeer of mindere mate slijtagegevoelig. Als u het apparaat op een zanderige ondergrond en veelvuldig in droge omstandigheden gebruikt, slijt het maaimes door een sterkere belasting sneller dan gemiddeld.

Procedure:

Voor elke procedure dient het maaimes (1) grondig te worden gereinigd.

Zet het apparaat in de reinigingsstand. ( 11.2)

Dikte van het maimes:

De dikte van het mes (A) moet overal minstens 2 zich. De belangrijkste punten zich op de afbeelding gemarkeerd. (controle met schuifmaat).

Slijtagegrens van de lemmeten:

De lemmeten mogen bij het slijpen maximaal 5 mm - Afstand (B) - teruggeslepen worden. Leg ter controle een liniaal (2) gegen de voorste mesrand (3) en controllere de slijtage.

11.5 Maimes onderhoden

Kans op letsel!

Let op de veiligheidsinstructies in het hoofdstuk "Voor uw veiligheid". ( 4.)

Wij raden aan om het maaimes door een dealer te lately slijpen.

Maimes demonteren:

Gebruik voor de demontage een houtblok (1) (ca. 60 × 60 ~mm ) om het maaimes (2) gegen te honden.

• Mesbout (3) losdraaien en eruit draaien. Mesbout (3), schijf (4) en maaimes (2) wegemen.

Maaimessen slijpen:

Kans op letsel!

Draagijdens het slijpen als tijd een veiligheidsbril en handschoenen.

• Koel het maaimes tijdens het slijpen, bijvoorbeeld met water. Het mes mag nicht blauw worden, waar dat anders de snijresultaten minder worden.
• Slijp het maaiames gelijkmatig om vibratie door onbalans te voorkomen.

• Houd de slijphoek van 30^ aan.

• Houdijdens het slijpen rekening met de slijtagegrenzen.

Kans op letsel!

Het maimes moet verwangen worden, wonneer keren of scheuren zichtaar+zijn,of wonneer een slijtagegrens ( 11.4) bereikt werden.

Maimes monteren:

Gebruik voor de montage een houtblok (1) om het maimes tegen te houden (2).

De lippen aan de onderzijde van het maaimes voorkomen een verkeerde montage.

Mesbout (3) met Loctite 243 voorzien.
Maaiimes (2) met de omhoog gebogen randen maar boven aan de messteun (5) bevestigen.
Borgring (4) opleggen en met demesbout (3) met 60-65 Nm vastdraaien.

Kans op letsel!

Het voorgeschreveen
aandraaimoment van de mesbout
moet worden aangehouden.
De borgring (4)要去 bij elke
montage van een mes vernieuwd
worden.
De mesbout (3)要去 bij elke
montage van een mes vernieuwd
worden.

11.6 Opslag (winterpauze)

Neem bij een langere stilstand van de machine (winterpauze) de volgende punten inRCT:

Maak alle onderdelen aan de buitenkant van de machine zorgvuldig schoon.

• Smeer alle bewegende delen goed in met olie of vet.
• Ledig de brandstoftank en de carburator (bijv. door leeg te rijden).
• Schroef de bougie eruit (zie gebruiksaanwijzing verbrandingsmotor) en giet ca. 3cm^3 motorolie in de bougieboring in de verbrandingsmotor. Laat de verbrandingsmotor een paar keer zonder bougie doordraaien (aan de startkabel trekken).

Brandgevaar!

Houd de bougiestekker wegens ontstekingsgevaar uit de buurt van de bougieopening.

• Bougie terug inschroven (zie gebruiksaanwijzing verbrandingsmotor).
• Ververs de olie (zie gebruiksaanwijzing verbrandingsmotor).
• Apparaat in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar het apparaat.altijd buiten het bereik van kinderen.

12. Transport

12.1 Transport

Kans op letsel!

Lees voor het transport het hoofdstuk "Voor uweiligkeit" en volg de instructies op. ( 4.) Draag het apparaat alleen met behulp van iemand anders. Draag steeds geschikte beschemkleding (veiligheidsschoenen, werkandschoenen).

Voor het optillen of transporteren, de bougiestekker lostrekken.

Apparaat optillen of dragen:

• U mag het apparaat alleen aan de handgreep (1) en aan het bovenstuk van de duwstang (2) of aan de beiden onderstukken van de duwstang (3) optillen of dragen (zie afbeelding A).

Apparaat transporteren:

Kans op letsel!

Het apparaat slechts vastmaken als het op de vier wielen staat. In deze opstelling ligt het maaimes nicht vrij en kan er geen motorolie of brandstof wegvloeien (zie afbeelding B).

Maak het apparaat voor het transport op een laadopervlak (o.a. aanhanger, auto) vast met hiervoor geschikte en voldoende grote bevestigingsmaterialen, zodat het apparaat Niet kan verschuiven. Maak de touwen resp. gordels aan de volgende punten van het apparaat vast:

Voorwiel, achterwiel

• Onderstuk duwstang

13. Slijtage minimisieren en schade voorkomen

Belangrijke aanwijzingen voor het onderhoud van de productgroep

Grasmaaiers met benzinemotor

De firma VIKING aanvaardt in geen geval aansprakelijkheid voor materiaiele schade en persoonlijk letsel die veroorzaakt zijn als gevolg van het Niet in acht nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die door gebruik van Niet togetestane montage- of reserveonderdelen optreten.

Neem de volgende belangrijke aanwijzingen in ache om schade of overmatige slijtage aan uw VKING apparatus te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat zich ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.

Dit omvat o.a.:

• messen
  -grasopvangbox
  V-riem (MB 248 T, MB 253 T)

2. Inachtneming van de voorschriften in\ deze gebruiksaanwijzing

Het VIKING apparatusaat moet zo zorgvuldig möglichk worden gebruikt, onderhoden en opgeslagen, Zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door het Niet in acht nemen van veriligeids-, bedienings- en

onderhoudsaanwijzingen worden peroorzaakt, is de gebruiker zich verantwoordelijk.

Dit geldt met name voor:

• Niet door VKING toegelaten productwijzigingen.
• het gebruik van brandstoffen Niet door VIKING toegelaten (smeermiddelen, benzine en motorolie, zie gegevens van de fabrikant).
• Het gebruik van gereedschappen of toebehoren die nicht voor het apparaat zijn goedgekeurd, Niet geschikt zich of van een minder goede kwaliteit zich.
• Niet reglementair gebruik van het product.
• gebruik van het product bij sport- of wedstrijdevenementen.
• gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatig worden uitgevoerd.

Voor zover deze
onderhoudswerkzaamheden Niet door de
gebruiker zich kann worden uitgevoerd,
moeten deze aan een vakhandelaar
worden overgedragen.

VIKING raadt aan
onderhoudswerkzaamheden en reparaties
uitsluitend bij de VIKING vakhandelaar te
laten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Worden deze werkzaamheden nicht uitgevoerd, dan kan er schade ontstaan waar voor de gebruiker verantwoordelijk is.

Hieroe behoren onder andere:

corrosie en andere gevolgschade door ondeskundige opslag.
- beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen.
-beschadigingen door Nietijdig of oneskundig uitgevoerd onderhoud resp. beschadigingen door onderhoulds- of reparatiewerkzaamheden die nicht in werkplaatsen van vakhandelaars zijn uitgevoerd.

Grasresten horen nicht in de vuilnisbak, maar moeten worden gecomposteerd.

De verpakkingen, het apparaat en de accessoires zich met recycleraar materiaal gefabricieerd en要去en overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen. Daarom要去 het apparaat na afloop van de gebruikelijkke levensduur als bijzonder afval worden verwerkt. Raadpleeg bij het afvoeren de informatatie in het hoofdstuk 'Afvoeren' ( 4.9)

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten.

15. Standaard reserveonderdelen

Maaiimes MB 248, MB 248 T

63507020102

De bevestigingselementen van het maaimes (bijv. mesbout)要去en bij het verwisselen of monteren van het mes worden verrangen. Reserveonderdelen zich verzrikrijgbaar bij de VIKING vakhandelaar.

16. CE-conformiteitsverklaring van de fabrikant

Wij,

VIKING GmbH

Grasmaier, handgeduwd met verbrandingsmotor (MB)

Merk: VIKING

Type: MB 248.3

MB 248.3 T

Productiecode: 6350

Type: MB 253.0

Merk: VIKING

MB 253.0 T

Productiecode: 6371

die voldoet aan de volgende EG richtlijnen: 97/68/EC,2000/14/EC,2004/108/EC, 2006/42/EC

Dit product is ontwikkeld in overeenstemming met de volgende normen:

EN ISO 5395-1, EN ISO 5395-2

Toegepaste

conformiteitsbeoordelingsprocedure: appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

Samenstelling en klassement van de Technische Documentatie: Johann Weiglhofer

VIKING GmbH

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat.

MB 248.3, MB 248.3 T

Gemeten geluidsniveau: 95,2 dB(A)

Gegarandeerd geluidsniveau: 96 dB(A)

Gemeten geluidsniveau: 96,5 dB(A)

Gegarandeerd geluidsniveau: 98 dB(A)

Langkampfen,

2015-01-02 (JJJJ-MM-DD)

VIKING GmbH

Hoofd Onderzoek en Productontwikkeling

bij nominal 1,6-2900

toerental: kW-omw/min

Cylinderinhoud: 125 ccm

Brandstoftank:0,81

Soort

snijvoorziening: mesbalk

Snijbreedte: 46 cm

Toerental

snijvoorziening: 2900omw/min

Hoogste

motortoerental: 2900 omw/min

Volgens richtlij

2000/14/EC:

Gegarandeerd

geluidsniveauu L_WAd 96 dB(A)

Volgens richtlijn

2006/42/EC:

geluidsdrukniveauoop

werkplek LpA

Onzekerheid K_pA 1 dB(A)

MB 248.3 / MB 248.3 T:

Opgeven trillings-

karakteristiek

conform EN 12096:

Gemeten Waarde

ahw 4,85 m/sec2

Onzekerheid K_hw

Meting conform

EN 20643

L/B/H:155/52/106 cm

Gewicht: 27/29 kg

MB 253.0 / MB 253.0 T:

Productiecode: 6371

Verbrandingsmotor,

type:

Motortype:

Nominal vermogen

bijnominal 2,2-2800

toerental: kW-omw/min

Cylinderinhoud: 149 ccm

Brandstoftank: 1,4 I

Soort

snijvoorzieening: mesbalk

Snijbrendte: 51 cm

Toerental

snijvoorziening: 2800omw/min

Hoogste

motortoerental: 2800 omw/min

Volgens richtlijn

2000/14/EC:

Gegarandeerd

geluidsniveauu LwAd 98 dB(A)

Volgens richtlijn

2006/42/EC:

geluidsniveau op

Voorwiel afmetingen: 180 mm

Achterwiel

afmetingen: 200 mm

Snijhoogte: 25 - 75 mm

Capaciteit

grasopvangbox: 551

18. Defectopsoring

Neem eventueel contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

zie gebruiksaanwijzing verbrandingsmotor.

Storing:

• Bougiestekker is van bougie afgekoppeld; ontstekingskabel is nicht goed op de stekker aangesloten.

• Bougie vol roet of beschadigd; verkeerde afstand elektroden.

• Primer nicht bediend (MB 248, MB 248 T).

Oplossing:

-Motorstopbeugel naar de duwstang drukken en vasthouden. ( 10.1)

• Brandstof bijvullen; brandstoffleideringen reinigen.

• Alleen recente merkbrandstof, normale loodvrije benzine gebruiken; carburator reinigen.

Luchtfilter reinigen.

-Bougiestekker aanbrengen;verbinding tussen ontstekingskabel en stekker controleren.

• Bougie reinigen of vervangen; afstand elektroden instellen.

• Primer voor het starten 3-maal indrukken. ( 10.1)

Storing:

Slecht starten of verminderen van het vermogen van de verbrandingsmotor.

Mogelijk oorzaak:

• Behuizing van de grasmaaier verstopt.

• U maait met een te lage snijstand of de rijnsnelheid is ten opzichte van de snijhoogte te hoog.

• Er zit water in de brandstoffank en carburator; de carburator is verstopt.

• Brandstoftank vuil.
  Luchtfilter vuil.
• Bougie vol roet.

Oplossing:

• Behuizing van de grasmaier reinigen (bougiestekker lostrekken). ( 11.2)
  -Hogere snijstand instellen of rijnselheid verlagen. ( 7.7)
• Brandstoftank ledigen, brandstofleiding en carburator reinigen.
• Brandstoftank reinigen.
  Luchtfilter reinigen.
• Bougie reinigen.

Storing:

Verbrandingsmotor worden zeer heet.

Mogelijk oorzaak:

• Te laag oliepeil in de verbrandingsmotor.
• Koelribben zichn vuil.

Oplossing:

-Motorolie verversen. ( 7.8)
-Koelribbenreinigen. ( 11.2)

Storing:

Sterke trillingen tijdens gebruik.

Mogelijk oorzaak:

• Snijeenheid defect.
• Bevestiging van de verbrandingsmotor is los.

Oplossing:

• Maaiimes, messenas en mesbevestiging (mesbout en borgring) controleren en zo nodig herstellen.
• Bevestigingsbouten van de verbrandingsmotor aandraaien.

Storing:

Onzuivere snede, gras worden geel

Mogelijk oorzaak:

• Maaimes is bot of versleten

Oplossing:

-Slijp of verrang het maaimes ( 11.4), ( 11.5),

19. Onderhoudsschema

Volgende onderhoudsbeurt

Datum:

19.2 Servicebevestigting

Geef deze gebruiksaanwijzing aan 17 uw VKING vakhandelaar in geval van onderhoudswerkzaamheden. Hij bevestigt op de voorgedrukte velden de servicewerkzaamheden die werden uitgevoerd.

Service uitgevoerd op

Datum volgende servicebeurt

Gentili Clienti,

Ammattilijkteen tulisi tarkastaa
