BRUKSANVISNING MB 253 VIKING

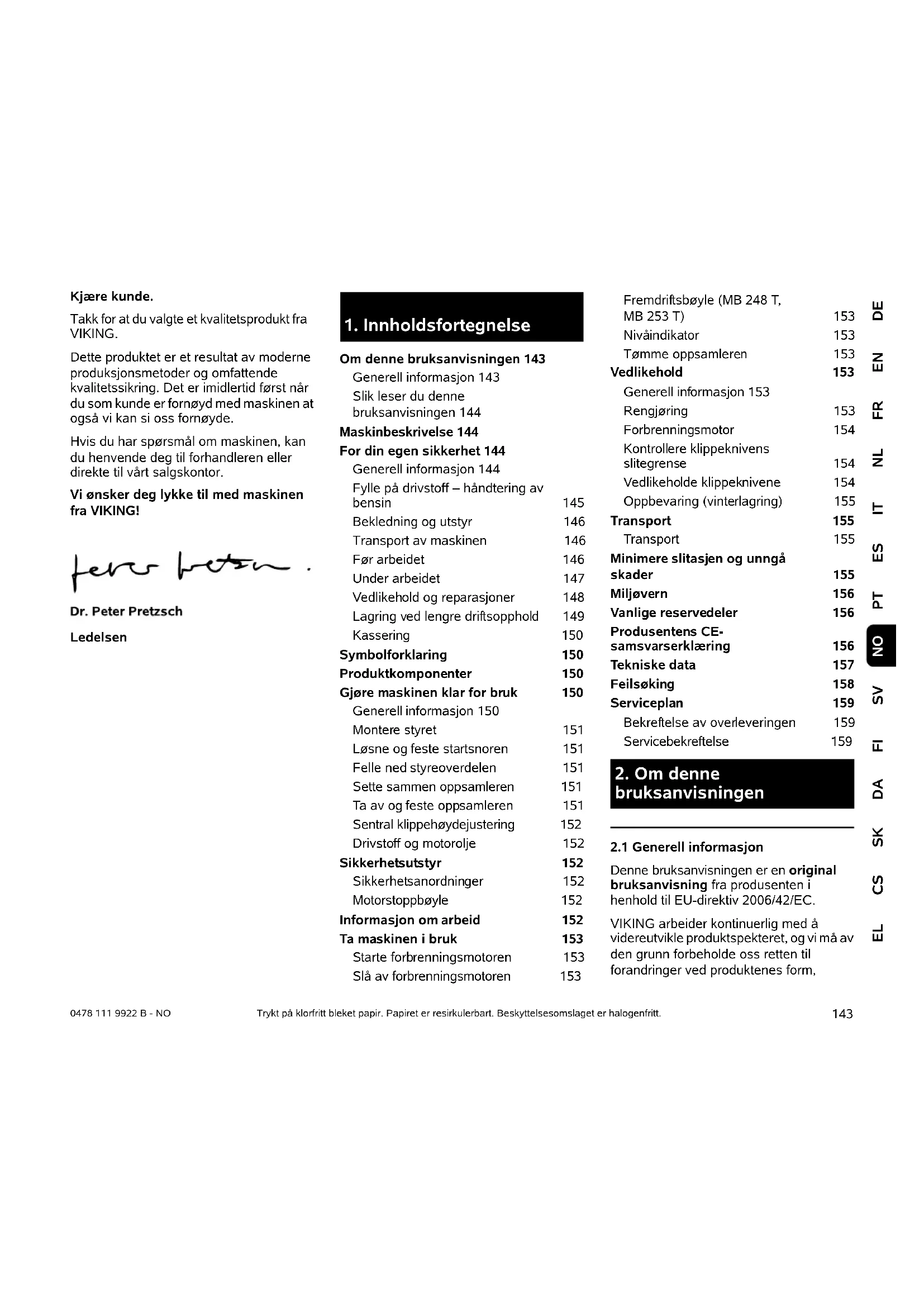

1. Innholdsfortegnelse

Omdennebruksanvisingen143

Generell informasjon 143

Slik leser du donne

bruksanvisingen 144

Maskinbeskrivelse 144

For din egen sikkerhet 144

Generell informasjon 144

Fylle pa drivstoff - handtering av bensin

Bekledning og utstyr

Transport av maskinen

Førarbeidet

Under arbeidet

Vedlikehold og reparasjoner

Lagring ved lenghte driftsopphold

Kassering

Symbolforklaring

Produktkomponenter

Gjore maskinen klar for bruk

Generell informasjon 150

Monteresstyret

Løsne og feste startsnoren

Felle ned styreoverdelen

SetteSAMEN opposameren

Ta av og feste oppsamleren

Sentral klippehoydejustering

Drivstoff og motorolje

Sikkerhetsutstyr

Informasjon om arbeid

Ta maskinen i bruk

Starte forbrenningsmotoren

Slå av forbrenningsmotoren

Fremdriftsbøyle (MB 248 T,

MB253T) 153

Niväindikator 153

Tommepopsamleren 153

Vedlikehold

Generell informasjon 153

Rengjoring 153

Forbrenningsmotor 154

Kontrollere klippeknivens

slitegrense 154

Vedlikeholde klippeknivene 154

Oppbevaring (vinterlagring) 155

Transport 155

Transport 155

Minimere slitasjen og unngåskader 155

Miljøvern 156

Vanlige reserveder 156

Produsentens CE-samsvarserklaring 156

Tekniske data 157

Feilsøking 158

Serviceplan 159

Bekreftelse av overleveringen 159

Servicebekreftelse 159

2. Om denne

bruksanvisningen

2.1 Generell informasjon

Denne bruksanvisingen er en original bruksanvising fra produsenten i henhold til EU-direktiv 2006/42/EC.

VIKING arbeider kontinuierlig med ä videreutvikle produktspekteret, og vi ma av den grunn forbeholde oss retten til forandringer ved Produktenes form,

teknikk og utstyr.

Det kan derfor ikke fremmes krav på grunnlag av informasjon og bildern denne brosjyren.

2.2 Slik leser du donne

bruksanvisingen

Bilder og tekst beskriver bestemte fremgangsmater.

Alle symbolene som finnes pa maskinen, er forklart i donne bruksanvisningen.

Synsretning:

Synsretning ved bruk av "venstre" og "høyre" i braupsanvisingen:

Brukeren stär bak maskinen og ser fremover i kjöreretningen.

Kapittelhenvisning:

Merking av tekstavsnittene:

De beskrevne instruksene kan vaere utformet som i eksemplene nedenfor.

Fremgangsmater som krever handling fra brukerens side:

• Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ...

Generelle opplistinger:

Bruk av produit i forbindelse med sportsarrangementer erler andre konkurranser

Tekst med ekstra betydning:

Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, sik at disse fremheves spesielt i bruksanvisingen:

Fare!

Fare for uhell og alvorlig personskade. En bestemt handlemate er ndvendig eller ma unngas.

Advarsel!

Fare for persorskade. En bestem handlemate hinder mulige aller sannsynlige persorskader.

Forsiktig!

Mindre skader eller materielle skader kan hindres ved a ffolge en bestemt handlemåte.

Merknad

Informasjon som hjelper brukeren med a bruke maskinen pa en bedre mate og unnga feilBruk.

Tekst med bildereferanse:

Illustrasjonene som forklarerBruken av maskinen, finnes helt foran i braupsanvisningen.

Kamerasymbolet knyttber Bilder pa illustrrasjonssidene sammen med tilhorende tekst i bruksanvisingen.

3. Maskinbeskrivelse

1 Styreoverdel
2 Startsnor
3 Dreiehhandtak
4 Styreunderdel
5 Bakhjul
6 Klippehoydejustering

7 Chok
8 Hus
9 Forhjul
10 Tennpluggstopsel
11 Forbrenningsmotor
12 Utkastdeksel
13 Oppsamler
14 Fremdriftsbøyle
15 Motorstoppbyle

4. For din egen sikkerhet

4.1 Generell informasjon

sted for senere bruk.

Les betjenings- og

vedlikeholdsinformjasjonen i den separate bra克斯anvisningen for forbrenningsmotoren.

Disse forholdsreglene er svart viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig nár du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom.

Som bruker er det viktig at du gjør deg kjent med betjeningselementene på ogbruken av maskinen.

Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med betjeningen av maskinen. Sorg for a fa en kyndig og practisk opplearing forr forste gangs bruk. La forhandleren ell er en annen fagkyndig gi deg en innforing i hvordan maskinen handteres pa en trygg mate.

Opplaeringen skal særlig ha fokus pa sikkerhet og viktigheten av a vare forsiktig og konsentrett under arbeid med maskinen.

Livsfare pa grunn av kvelning!
Lek med emballasjen medfroer
kvelningsfare for barn. Sorg for at
barn/DDke leker med emballasjen.

Maskinen, inkludert alt tilleggsutstyr, ma bare lanes eller gis bort til personer som har grunnleggende kunnskap om denen modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid fge med.

Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, ma du sporre legen om arbeid med maskinen er tilradelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som forer til nedsatt reaksjonsevne.

Denne maskinen skal ikke brukes av barn erller av personer med fysiske, sensoriske ell sykiske funksjonshemminger ell som har manglende erfaring og kunnskap, og heller ikke av personer som ikke har satt seg inn i instruksene for bruK.

La aldri barn eller ungdom under 16 ar bruke maskinen.Det kan finnes nasjonale bestemmelser for nedre aldersgrense for bruk av maskinen.

Maskinen er utviklet for privat bruk.

Obs - fare for ulykker!

Gressklipperen skal bare brukes til gressklipping. AnnenBruer畸形 tillatt og kan vare farligller fere til skader pa maskinen.

På grunn av faren for skade påBrukeren skal gressklipperen blant annet ikke brukes til følgende oppgaver (ufullstendig opplisting):

-klipping av busker og hekker
-klipping av klatreplanter
-klipping av gress pa takbeplantninger og i balkongkasser
- kverning og finkutting av tre- og hekkavfall
- rengjøring av gangveier (oppsamling, blåsing)
- utjevning av bakken
- transport av gressavfall, unntatt i oppsmaleren som er beregnet for det

Av sikkerhetsmessige arsaker er enhver endring pa maskinen, med unntak av montering av tilbehør som er godkjent av VIKING, forbudt, og vil fere til at garantien opphører. Kontakt din VIKING forhandler for informasjon om tillatt tilbehør.

Det er strengt forbudt a manipulere maskinen for a gke effekten aller endre turtallet til forbrenningsmotoren aller den elektriske motoren.

Maskinen skal不解 brakes til ä transportere gjenstander, dyr eller personer (særlig barn).

Ekstra forsiktiget kreves ved bruk pa offentlige anlegg, i parker, pa sportsanlegg, gater og i land- og skogbruik.

Obs! Fare for helsinki pa grunn av vibrasjoner! For stor belastning i form av vibrasjoner kan fore til skader pa nerver og

pà blodsirkulasjonen, spesielt for personer med problemer med blodsirkulasjonen.

Oppskelege hvis det oppstar symptomer som kan ha blitt utlost av vibrasjonsbelastning.

Slike symptomer oppstar hovedsakelig i fingrene, hendene aller handleddene, og kjennetegnes ved (ufullstendig liste):

-falelsesloshet

• sm er ter
• tap av muskelkraft
• endringer i hufargen
• ubehagelig priking

Bensin skal bare oppbevares i godkjente beholdere (bensinkanner). Lokket pa tanken og bensinkannen skal alltid skrus pa og strammes forskriftsmessig. Defekte lokk skal skiftes ut av sikkerhetsmessige arsaker.

Bensin og andre typ drivstoff skal aldri oppbevares ull avhendes i drikkeflasker ull lignende beholderere som det er fare for at noen kan komme til a drikke av ved en feitagelse.

Bensin ma holds unna gnister, apen ild, varmekilder og andre antennelseskilder. Røyking forbudt!

Drivstoffylling ma skje utendors, og det er\ ikke tillatt a røyke under fylling av drivstoff.\ Slå av forbrenningsmotoren og la den\ avkjøles for du fyller drivstoff.

Fyll pa bensin foor du starter forbrenningsmotoren. Tanklokket ma icke apnes, og bensin ma icke etterfylles nar forbrenningsmotoren er i gang ellr nar den er varm.

4.3 Bekledning og utstyr

Bruk alltid solide sko med sälerned god grieevne underarbeidet. Gä aldri barpent ell

knyttes og holdes vekke (hodetørkle, lue osv.).

Bruk egnede beskyttelsesbriller ved sliping av klippekniven!

Maskinen skal bare brukes av personer med langbukser og

klaer som sitter nert mot kroppen.

Bruk aldri lse klær som kan sette seg fast i bevegelige deler (betjeningshendler), heller aldri smykker, slips og sjal.

4.4 Transport av maskinen

Bruk alltid hansker under arbeidet, sik at du unngar a skade deg pa skarpe kanter og varme deler.

Ikke transporter maskinen mens
forbrenningsmotoren er i gang. Før
transport ma du sla av
forbrenningsmotoren, vente til knivene er
stanset og trekke ut tennpluggsptselet.

Maskinen skal kun Transporteres med avkjolt forbrenningsmotor og uten drivstoff.

Bruk egnet lasteutstyr (laterampe, ofteanordninger).

Sikre maskinen og tilhorende deler (f.eks. oppsamler) pa lasteflaten med festemidler som er sterke nok og egner seg til oppgaven (stropper, tau osv.).

Unngå kontakt med klippekniven ved løfting og baering.

Les spesielt informasjonen i kapitlet "Transport." Der oppgis det hvordan maskinen skal Ioftes og bindes fast. ( 12.)

Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander pa lasteflater.

4.5 Før arbeidet

Sorg for at maskinen bare betjenes av personer som har lest bruksanvisingen.

För idriftsettelse av maskinen mä du teste om drivstoffsystemet er tett, særlig de synlige delene som f.eks. tanken, tanklokket og slangeforbindelsene. Ikke start motoren hvis systemet er utett -brannfare!

Maskinen ma i sa tilelle repareres av fagfolk for idriftsettelse.

Overhold de lokale forskrittene for nar pa dognet hageredskaper med forbrenningsmotor erler elektrisk motor kan brukes.

Se over hele omradyet som skal klippes, og fjern steiner, pinner, metalltrader og andregjenstander som kan slynges opp foran maskinen. Det erlett a overse hindringer (f.eks. trestubber og rrotter) i hoyt gress.

För du begyinner arbeitet med maskinen,
bör du derfor merke alle gjenstander
(hindringer) som er skjult i gresset, og som
ikke lar seg fjerne.

Før maskinen brukes, skal defekte og alle andre slitte og skadde deler skiftes ut. Informasjon om farer og advarsler som er blitt uleselig pa maskinen, ma skiftes ut. Du farnye klistremerker og alle andre reservationeder hos din VKING forhandler.

Sorg for at maskinen er i driftssikker stand for den tas i bruk. Kontroller alltid for bruk:

• at maskinen er i forskriftsmessig montert tilstand

• at klippeverktoyet og den komplette klippeenheten (klippekiv, festeelementer, klippeaggregathus) er i feilfri stand. Det er spesielt viktig a kontrollere festet og slitasjen og sjekke om det finnes skader (hakk eller riper). ( 11.5)

• at tanklokket er forskriftsmessig skrudd pa.
• at tanken, de drivstofferende delene og tanklokket er i feilfri stand.
• at sikkerhetsanordningene (f.eks. motorstopp, utkastdeksel, hus, styre, beskyttesesgitter) er i feilfri stand og fungerer forskriftsmessig.
• at oppssamleren er fullstendig montert og/DDke er skadd. En skadd oppssamler kal/DDke brukes.
• at laseskruen pa oljepafyllingslokket er forskriftsmessig skrudd til.

Utfor eventuelle ndvendige arbeider,
eller kontakter en forhandler. VIKING
anbefaler en VIKING forhandler.

4.6 Under arbeidet

Ikke bruk maskinen när dyr eller personer (spesielt barn) oppholder seg i fareomradrat.

Koblings- og sikkerhetsinnretningene som er montert pa maskinen, skal不信 fjernes aller omgås. Det er spesielt viktig at motorstoppbøylen ikke festes til styret (f.eks.bindes fast).

Ingen gjenstander må festes på styret (f.eks. arbeidsklaer).

Arbeid bare i daglys ellr med god kunstig belysning.

Arbeid ikke med maskinen ved regn eller tordenvær, spesielt ikke hvis det er fare for lynnedslag.

Fuktig og glatt underlag gjør at faren for ulykker øker.

Vær forsiktig under arbeidet sik at du ikke glir. Unngå om mulig Å bruke maskinen pa fuktig underlag.

Eksos:

Livsfare pa grunn av forgiving! Stans arbeidet umiddelbart hvis du foler deg uvel, har hodesmerter, synsforstyrelser (f.eks. hvis synsfeltet blir mindre), horselsproblemer, blir svimmel ell er merker at konsentrasjonsevnen er svekket. Disse symptomene kan blant annet skyldes hoy ekskoskontensentrason.

Det dannes giftige ekssogasser
straks forbrenningsmotoren er i
gang. Disse gassene
innehmer gifting

Hvis brukeren mister kontroll over maskinen ved klipping på langs, kan vedkommenende faden aktive gressklipperen over seg.

Vær spesielt forsiktig nár du endrer retning i skränninger.

Sorg for god stabilitet nár du arbeider i skraninger, og unnga a arbeide i svert bratte skraninger.

Av sikkerhetsmessige arsaker skal ikke maskinen brukes i skraninger med stigning pa mer enn 25^ (46,6%). Fare for

personskader!

25^ skrǎng (tīsvarer en vertikal stigning
pá 46.6 cm ved 100 cm horizontal lengde.

For a sikre tilstrekkelig smoring av forbrenningsmotoren ma ogsa anvisingene i forbrenningsmotorens braksanvising falges ved arbeid i skraninger.

Bruk:

Fare for personskader!

Hold aldri hender eller ffter under, over uller ved roterende deler.

Du ma ikke forsøke à inspisere knivene mens gressklipperen arbeider. Du ma aldri æpane

utkastdekselet og/eller ta av oppssamleren mens klippekniven gár. Den roterende kniven kan forarsake persorskader.

Gå langsomt nár du bruker gressklipperen -İkke Ip mens du arbeider med klipperen. Ved hoy hastighet under arbeidet oker faren for skade ved at du snubler, sklr osv.

Vær spesielt forsiktig nár du brukermaskinen i nærheten av fyllinger, grøfter og demninger. Pass spesielt på at du holder tilstrekkelig avstand til slikefareområder.

Vær oppmerksom pa objekter som eventuelt er skjult i gressrotsonen (vanningsanlegg, paler, vannventiler, fundamenter, strmledninger osv.). Kjør aldri over slike objekter.

STOP

Vær oppmerksom pa at klippeverktoyet roterer i noen sekunder etter at motoren er slatt av.

Slå av forbrenningsmotoren, vent til arbeidsverktøyet har stanset og trekk ut pennpluggstøpselet:

• Nár du setter fra deg maskinen, ellner den skal sta uten tilsyn.
  -Fr du fyller drivstoff. La forbrenningsmotoren avkjoles fr du fyller drivstoff. Brannfare!
  -Fr du fjerner blokkeringer ellertilstoppingi utkastkanalen.
  -Fr du Ifter ell er baeer maskinen.
• För du transporterer maskinen.
  -Fr det utfores arbeider paki klippekniven.
  -Fr du ser over aller rengjør maskinen og for det skal utfores andre arbeider pa den (f.eks. nedfelling av styret).
  Hvis du har kommet borti en gjenstand, ellher hvis gressklipperen viberer mer enn vanlig. I slike tilfeller ma du underske maskinen og spesielt klippeenheten (kniv, knivaksel og knivfeste) for skader, og fa utfort eventuelle ndvendige reparasjoner fdru tar i bruk maskinen igjen.

Fare for personskade!

Sterke vibrasjoner er vanligvis et tegn pa at noe er galt. Ikke bruk gresskipperen hisveivakselen ell ker klippekeniven er skadet eller bdyd. Kontakt en fagperson (VIKING anbefaler en VIKING forhandler) for a fa utfart eventuelle ndvendige reparasjoner du ici feler deg kvalifisert til a utfere selv.

Slá av forbrenningsmotoren:

• Nár du skyver maskinen fra ull til omradrdet den skal brukes pa.
  -Fr du skyver maskinen pa en flate der det ikke er gress.
  -Fr du apner utkastdekselet erer tar av oppsamleren.
• Nár maskinen skal vippes for transport.
  -Fr du stiller inn klippehoyden.

4.7 Vedlikehold og reparasjoner

Sett maskinen pa et stabilt, plant underlag f or utfaring av rengjorings-, justerings-, reparjsons- og

vedlikeholdsarbeid. Sla av forbrenningsmotoren og la den kjole segned.Trekk ut tennpluggsopselet.

La maskinen kjole seg ned for du utforer arbeider pa forbrenningsmotor, eksosr or og lyddemper. Temperaturen kan komme opp i mer enn 80^ .Fare for brannskade!

VIKING anbefaler at du lar en VIKING forhandler ta seg av a fylle pa / skiffe motorolje for deg.

Rengjoring:

Hele maskinen ma rengjores grundig etter hver bruk. ( 11.2)

Bruk en trepinne til a lnsne gress som har satt seg fast. Rengjor undersiden av gressklipperen med børste og vann.

Maskinen skal aldri rengjores med hoytryksvasker erler under rennende vann (f.eks. med en hageslange). Bruk aldri sterke rengjoringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din VIKING maskin.

For a unnga brannfare er det viktig at omradet rundt kjoleluftapningene holdes fritt for f.eks. gress, stra, mose, Iv og fett.

Vedlikeholdsarbeider:

Bare vedlikeholdsarbeider som er beskrevet i donne bra克斯anvisingen, kan utfores av brukeren. Alle andre arbeider skal utfores av en forhandler. Kontakt alltid din forhandler hvis du mangler ndvendig informasjon aller hjelpemidler. VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utfores hos en

VIKING forhandler.

VIKING forhandlnerne fär jevnlig tilbud om opplæring, og de fär regelmessig tilsendt tekniisk informasjon.

Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av VKING aller som korresponderer i teknik utførelse, ellers kan det oppstare for uhell med personskader aller skader pa maskinen. Kontakt forhandleren his du har spørsmål.

Originalt verktoy, tilbehør og originale reservedeler fra VKING har egenskaper som gjør dem optimalt tilpasset maskinen og kravene som brukeren stiller. Originale VKING reservedeler kjenner man igjen pa VKING reservedelsnummeret, VKING logoen og eventuelt VKING reservedelssymbolelet. Pá smá deler kan ochsø symbolet stå alene.

Av sikkerhetsmessige arsaker skal komponenter i drivstofftilforselen (drivstoffr, drivstoffventil, drivstofftank, tanklokk, koblinger osv.) jevnlig undersøkes for skader og lekkasje og ved behov skiftes ut hos en forhandler. (Vi anbefaler at du kontakter VIKING forhandleren.)

Sorg for at advarsels- og merknadsklistermerker alltid er rene og lesbare. Bestill nye originale klistremerker hos VIKING forhandleren hvis klistremerker skades aller blir borte. Hvis en component skiftes ut med en ny del, ma du passage pa at de samme klistremerkene settes pa den nye delen.

Bruk tykke arbeidshansker og vaer svaert forsiktig nár du arbeider med klippeenheten.

Sorg for at alle muttere, bolter og skruer, spesielt knivskruen, sitter godt, sik at gressklipperen er i driftsmessig sikker stand.

Kontroller hele maskinen og oppsamleren regelmessig med tanke pa slitasje og skader. Dette er spesielt viktig när maskinen ikke skal brukes pa en stund (f.eks. när den skal settes bort for vinteren). Skift ut slitte eller skadde deler, sik at maskinen alltid er i driftssikker stand.

Det er ikke tillatt á endre
forbrenningsmotorens grunninnstilling.
Unngå à la motoren gå med for hoyt turtall.

Hvis det ble fjernet deler aller beskyttelsessinnretninger i forbindelse med vedlikeholdsarbeidet, ma disse straks settes tilbake pa forskriftsmessig vis nár arbeidet er utført.

4.8 Lagring ved lengre driftsopphold

La forbrenningsmotoren avkjoles for duparkerer maskinen i et lukket rom.

Oppbevar maskinen og drivstoffkannen i et laskart rom med god ventilasjon. Obs! Pass pa at drivstofftanken i maskinen er tom.

Sorg for at maskinen erutilgengelig for uvedkommenende (f.eks. barn).

Hvis tanken skal tommes, f.eks. for den settes bort for vinteren, skal ditte gjores utendors (f.eks. ved a la motoren ga).

Rengjør maskinen grundig nár den ikke skal brukes på lenghte tid (f.eks. nár den skal settes bort for vinteren).

Sorg for at maskinen kasseres
forskriftsmessig när den/DDIke longer skal
brukes. Sorg for a gjore maskinen
ubrukelig fR kassering. For a unnga
ulykker er det saerlig viktig at du fjerner
tenningskabelen, tomer tanken og
tapper ut motoroljen.

Selsem gressklipperen icke lenger er i bruk og skal kasseres, ma den icke sta uten tilsyn, tilgengelig for uvedkommende. Srg for a oppbevar maskinen og spesielt klippekniven utilgengelig for barn.

5. Symbolforklaring

Obs!

Les bruksanvisingen fbr suk.

MB 248 T, MB 253 T:

Fare for personskader! Se til at ingen oppholder segifareomradet.

Fare for personskader!
Trekk ut tennpluggkontakten
før du utfører arbeid på klippeverktøyet, og før du
utfører vedlikeholds- og
rengjøringsarbeid.

Fare for personskade!
Hender og føtter på holdes borte fra knivene!

Klippeenheten fortsetter a gä i noen sekunder etter at motoren er slätt av (forbrenningsmotor-/knivbrems).

B Oppsamleroverdel 1

C Oppsamerunderdel 1

D Dreiehändtak 2

E Flathodet skrue 2

F Snorfaring 1

Bruksanvising 1

Bruksanvising for

forbrenningsmotor

1

7. Gjore maskinen klar for bruk

7.1 Generell informasjon

Fare for personskade

Les og følg sikkerhetsanvisingene i kapitlet "For din sikkerhet". (⇒ 4.)

• Maskinen skal stä på et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.

7.2 Montere styret

Klemfare!

Hold styreoverdelen (1) i hoyeste posisjon med en hand mens du skur inn de to dreiehandtakene (D).

• Stikk den runde flathodeste skruen (E) gjennom snorforingen (F).

• Fest snorfaringen (F) på vaieren til motorstoppen (2).

- MB248T, MB253T:

Fest snorfaringen (F) ogsa pa vaieren til fremdriften (3).
- Hold styreoverdelen (1) utenfra mot styreunderdelen (4) sik det vises på bildet.
- Stikk den runde flathode skruen (E) - til venstre med snorfaringen (F), til høyre uten - innenfra gjennom boringene, og fest dem med dreiehändtakene (D).

7.3 Løsne og feste startsnoren

Feste:

• Trekk ut tennpluggstøpselet fra forbrenningsmotoren.
  Trykk motorstoppbxylen (1) mot styret, og hold den der.
• Dra startsnoren (2) langsomt ut, og fest den i startsnorholderen (3).
• Slipp langsomt opp startsnoren (2) og motorstoppbøylen (1).
• Sett inn tennpluggspostelet.

Løsne:

• Trekk ut tennpluggstøpselet fra forbrenningsmotoren.
  Trykk motorstoppboylen (1) mot styret, og hold den der.
• Dra startsnoren (2) langsomt ut, og Iøsne den fra startsnorholderen (3).
• Før startsnoren (2) langsomt tilbake, og slipp motorstoppbøylen (1).
• Sett inn tennpluggstopelet.

7.4 Felle ned styreoverdelen

Styreoverdelen (1) kan felles ned for a spare plass ved transport og oppbevaring.

Fare for personskade!

Slå av forbrenningsmotoren og trekk ut tennpluggsøpselet før du feller ned styreoverdelen. Unngå a belaste styreoverdelen (1 med ekstra vekt (f.eks. ved a henge arbeidsklaer over den). Klemfare!

Styreoverdelen (1) kan klappe sammen nár de to dreiehändtakene (3) Iøsnes. Hold derfor styreoverdelen (1) i høyeste posisjon før du Iøsner de to dreiehändtakene (3).

• Løsne startsnoren. (⇒ 7.3)
  Losne dreiehandtakene (3) pa beggesider (skru ut mot urviseren).
• Fell styreoverdelen (1) langsomt forover.

7.5 SetteSAMEN opposamleren

• Sett oppssamleroverdelen (B) på oppssamlerunderdelen (C).
• Kontroller at alt sitter korrekt: Knastene (1) må vare nøyaktig over (2) øpningene. Alle knastene (1) og foringsknastene (3) skal dit innsiden. Oppsamleroverdelen (B) skal gå rundt hele utsiden av oppssamlerunderdelen (C).
  Begynn fra midten bak og trykk knastene (1) forsiktig fra utsiden inn i apningene (2) pa oppsamlerunderdelen.

7.6 Ta av og feste oppsamleren

Fare for personskade! Sla av forbrenningsmotoren fdr du setter pa plass ellar tar av oppsamleren!

Feste:

• Apne utkastdekselet (1) og hold det oppe.

• Fest oppssamleren (2) ved Å sette holdeknastene (3) inn i festene (4) pa baksiden av maskinen. Kontroller at dekselet (5) er riktig lukket.

• Slipp utkastdekselet (1).

Ta av:

• Apne utkastdekselet (1) og hold det oppe.
• Løft opp oopsamleren (2) og ta den av bakover.
  Lukk utkastdekslet (1) langsomt.

7.7 Sentral klippehoydejustering

Fare for personskade!

Slå av forbrenningsmotoren før du justerer klippehøyen.

Du kan velge mellom 7 forskjellige
klippehoyder mellom 25mm og 75mm .

Klippetrinn 1: minste klippehoyde

Klippetrinn 7:
største klippehoyde

Trykk hendelen for klippehoydejustering (1) med en hand mot bakhjulet (2), og hold den der.
- Sett hendelen for klippehoydejustering (1) i onsket stilling.
- Slipp langsomt opp hendelen for klippehoydejustering (1), og la den gä i ingrep.

7.8 Drivstoff og motorolje

Fare for personskade!

Les advarslene i kapitet "For din sikkerhet". ( 4.)

Unngå skader på maskinen!

Fyll pa olje for du starter motoren for forste gang (se bra克斯visningen for forbrenningsmotoren). Pass pa a bruke en egnet pafyllingstrakt nar du fyller pa motorolje. Pafyllingstrakt ingar畸形 ved levering av maskinen.

Motorolje:

Se bruksanvisingen for forbrenningsmotoren for mer

informasjon om anbefalt motoroljekvalitet og -mengde.

Sjekk oljenivæt regelmessig (se brauksanvisingen for forbrenningsmotoren).

Unngá for hóyt ellr for lav't oljeniva.

Drivstoff:

Anbefaling:

Kvalitetsdrivstoff.

Se bruksanvisingen for forbrenningsmotoren for mer informasjon om anbefalt drivstoffkvalitet (oktan).

Blyfri bensin

Bruk en trakt ved pafylling av drivstoff (inngar畸形vedlevering).

8. Sikkerhetsutstyr

Maskinen har flere anordninger som gjør den sikker Å bruke og beskytter mot feil bruk.

Fare for personskader!

Maskinen ma ikke brukes hvis det konstateres feil pa en av sikkerhetsanordningene. Kontakt en forhandler. VIKING anbefaler VIKING forhandleren.

Dette innbefatter huset, utkastdekselet, oppsamleren og det forskriftsmessig monterte styret.

8.2 Motorstoppbøyle

Gressklipperen er utstyrt med en motorstoppinnretning.

Nár forbrenningsmotoren er i drift, kan den stoppes ved á slippe motorstoppbøylen. Forbrenningsmotoren og kniven stanser i Iopet av 3 sekunder.

Fare for personskade!

Hvis det tar lengre tid før kniven stopper, skal maskinen tas ut av drift og leveres inn hos en forhandler.

Måling av utkoblingsforsinkelsen

När forbrenningsmotoren er startet, roterer kniven, og en hvinende lyd kan hres. Utkoblingsforsinkelsen tilsvarer varigheten pa den hvinende lyden etter at forbrenningsmotoren er slätt av. Den kan måles med en stoppeklokke.

9. Informasjon om arbeid

Du faren pen og tett gressplen

• ved á klippé med lav kjørehastighet.
• ved á klippe oft e og holde gresset kort.
• ved ikke Å klippe gresset for kort ved tør og varmt vaer, sider plenen kan blisvidd av solen og bl stygg.
• ved a klippe med skarp klippekniv - husk derfor a slips klippekniven jevnlig (hos forhandler).
• ved regelmessig à endre klipperetning.

10. Ta maskinen i bruk

10.1 Starte forbrenningsmotoren

Unngå skader på maskinen!

Ikke start forbrenningsmotoren nár maskinen star i høyt gress erler nár den er stilt inn pa laveste klippehoyde. Maskinen kan da vare vanskelig Å开战e. Den feste gassinnstillingen gjør at forbrenningsmotoren alltid arbeider med optimalt arbeidsturtall etter start.

Startprosedyrne nara forbrenningsmotoren er kald:

Kun MB 248, MB 248 T: Trykk tre ganger pa choken (1).
Trykk motorstoppboylen (2) mot styret, og hold den der.
- Dra startsnoren (3) langsomt ut til du kjenner kompresjonsmotstand. Dra snoren deretter hardt og raskt ut til en armlengde. Før startsnoren (3) langsomt tilbake igjen, sik at den rulles opp. Gjenta prosedyren inntil forbrenningsmotoren starter.

Startprosedyrne naraforbrenningsmotoren er varm:

Unngå skader pa maskinen! Ikke trykk mer pa choken nar forbrenningsmotoren er varm. Husk imidlertid at forbrenningsmotoren avkjoles hvis vaeret er svart kaldt.

• Følg samme startprosedyre som nár forbrenningsmotoren er kald.
  Kun MB 248, MB 248 T: Ikke trykk på choken (1).

10.2 Slá av forbrenningsmotoren

Slipp opp motorstoppbxylen (15) for a slav forbrenningsmotoren. Forbrenningsmotoren og klippekniven stanser etter en kort utkoblingstid.

10.3 Fremdriftsbøyle (MB 248 T, MB 253 T)

Koble inn fremdriften:

• Start forbrenningsmotoren. ( 10.1)
  Trykk fremdriftsboylen (1) mot styret, og hold den der. Fremdriften kobles inn, og gressklipperen settes i bevegelse forover.

10.5 Tømme oppsamleren

Fare for personskade! Av sikkerhetsmessige hensyn ma du sla av motoren f or du tar av oppsamleren.

Ta av oppsamleren. ( 7.6)
- Hold i de to handtakene (1) og (2) pa oppssamleren og tøm ut klippematerialet/gressavfallet.
- Kontroller at dekselet (3) er riktig lukket. Fest oppsamleren. ( 7.6)

11. Vedlikehold

11.1 Generell informasjon

Fare for personskader! Les sikkerhetsanvisingene i kapitlet "For din sikkerhet" ( 4)

Foreta Årlig vedlikehold hos forhandleren:

Gressklipperen bør kontrolleres Årlig hos en forhandler. VIKING anbefaler VIKING forhandleren.

11.2 Rengjoring

Vedlikeholdsinterval:

Alltid etter bruk

Fare for personskade!

Slå av forbrenningsmotoren, og trekk ut tennpluggstøpselet. Tøm drivstofftanken (kjør den tom) før du plasserer maskinen i rengjøringsstilling.

Rengjoringsstilling:

• Velg klippetrinn 1. (⇒ 7.7)
• Løsne styreoverdelen (1) ved á skru ut de to dreiehandtakene (2).
• Apne utkastdekselet, og hold det oppe.
  Hold maskinenirengjoringsstilling til den star stodig i donne stillingen av seg selv.

11.3 Forbrenningsmotor

Vedlikeholdsinterval:

Se bruksanvisingen for forbrenningsmotoren.

Generell informasjon:

Les betjenings- og vedlikeholdsinformasjonen i forbrenningsmotorens braksanvising.

For a oppnå lang levetid er det spesielt viktig a passer pa at oljenivaet aldri er for lavt, og at olje- og luftfilteret skiftes jevnlig.

Anbefalte oljeskiftintervaller og informasjon om motorolje og oljepafyllingsmengde finner du ogsa i forbrenningsmotorens braksanvisning.

Kjoleribbene ma rengjores jevnlig for a sikre tilstrekkelig kjoing av forbrenningsmotoren.

11.4 Kontrollere klippeknivens slitegrense

Fare for personskade!

Les og følg sikkerhetsanvisningarene i kapitlet "For din sikkerhet". (⇒ 4.)

Vedlikeholdsintervall:

Før haverbruk.

Fare for personskade!

Hvis klippekniven er slitt, kan den brekke og forarsake alvorlige personskader. FgIg derfor alltid anvisingene for vedlikehold av kniven. Klippekniver slites forskjellig avhengig av bruksomrade og -tid. Hvis maskinen ofte brukes pa underlag med mye sand eller pa steder der det er tort, utsettes klippekniven for storre belastning og slites unnormal raskt.

Kontroll:

Rengjor klippekniven (1) for du kontrollerer den.

• Plasser maskinen i rengjøringsstilling. (⇒ 11.2)

Tykkelse pa klippekniv:

Knivtykkelsen (A) mä vare minst 2 mm overalt. De viktigste stedene er markert pa illustrasjonen. (Kontroll med skyvelaere).

Eggenes slitegrense:

Eggene skal aldri slips ned mer enn 5mm - avstand (B). Legg en linjal (2) langs den fremre malekanten (3), og kontroller slitasjen.

11.5 Vedlikeholde klippeknivene

Fare for personskader!

Les og følg sikkerhetsanvisingene i kapitlet "For din sikkerhet". ( 4.) Vi anbefaler at klippekniven slips hos en forhandler.

Demontere klippekniven:

Bruk en trekloss (1) (ca. 60 × 60 mm ) til a holde imot klippekniven (2).

• Klippekniven ma avkjoles under sliping, f.eks. med vann. Ikke la kniven bli blä, da dette reduserer holdbarheten.
• Slip kniven likt på begge sider for ä unngå vibrasjoner grunnet ubalanse.
  Pass pà at klippevinkelen er 30^
  Overhold slitegrensene under slipingen.

Fare for personskade!

Klippekniven ma skiftes ut hvis det er synlige hakk eller riper i kniven, aller hvis slitegrensene ( 11.4) er nadd.

Montere klippekniven:

Bruk en trekloss (1) til á holde imot klippekniven (2) ved montering.

Knastene pa undersiden av klippekniven hinder feilmontering.

• Fest knivskruen (3) med Loctite 243.

• Sett klippekniven (2) på knivhylsen (5) med de oppoverbøyde Kantene vendt opp.

• Legg på laseskiven (4), og skru fast knivskruen (3) med 60-65 Nm.

Fare for personskade!

Overhold det foreskrevne tiltrekkingsmomentet for knivskruen.

Skift ut laseskiven (4) hvr gang du monterer kniven.

Skift ut knivskruen (3) hver gang du skifter kniv.

11.6 Oppbevaring (vinterlagring)

• Rengjør alle delene grundig.
  Smr alle bevegelige deler godt med olje ell er fett.
  Tromdrivstofftanken og forgasseren (f.eks.vedakjore tankentom).
• Skru ut pennpluggen (se forbrenningsmotorens braupsanvising), og fyll ca. 3cm^3 motorolje gjennom pennpluggapningen i forbrenningsmotoren. Drei forbrenningsmotoren noen ganger uten pennplugg (dra i startsnoren).

Brannfare!

Hold tennpluggstopslet unna hullet for tennpluggen pa grunn av brannfaren.

• Skru inn pennpluggen igjen (se forbrenningsmotorens braksanvising).

• Skift olje (se forbrenningsmotorens bra克斯anvising).

• Oppbevar maskinen i et tort, lukket rom med lite stov. Sorg for a oppbevar maskinen utilgengeling for barn.

12. Transport

12.1 Transport

#

Fare for personskader!

Les kapitiet "For din sikkerhet"
grundig før Transporten. (⇒ 4.)
Fã alltid hjelp av en annen person
nãr maskinen skal bæres. Bruk
alltid egnet verneutstyr (vernesko,
solide hansker).

Trekk ut Tennpluggsptselet for du Ioffer eller transporterer maskinen.

LofteEllerbere maskinen:

Nar du skal lfofte ellere baree maskinen, holder du i holdepunktet (1) og i styreoverdelen (2) hvis styreoverdelen er slatt opp, og i de to styreunderdelene (3) hvis styreoverdelen er felt ned (se illustrjasjon A).

Transportere maskinen:

#

Fare for personskade!

Maskinen ma sta pa alle fire hjul\ när den bindes fast. I donne stillingen ligger ikke klippekniven\ apen, og det kan ikkelekke ut\ motorolje eller drivstoff (se illustrasjon B).

Sikre maskinen med tilstrekkelig dimensjonerte festemidler pa lasteflaten (tilhenger, bil osv.) nár den skal Transporteres, slik at den ikke glir. Fest stropper eller seler pa disse stedene pa maskinen:

-forhjul,bakhjul
-styreunderdeler

13. Minimere slitasjen og unngå skader

VIKING frasier seg ethvert ansvar for materielle skader og personskader som skyldes at braupsanvisingen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente pabyggings-ller reservedeler.

Følg disse henvisningene for a unnga skader aller unnormal slitasje pa VIKING maskinen:

1. Slitedeler

Enkelte av komponentene pa VKING maskinen utsettes for normal slitasje ogsa nar maskinen brukes i henhold til bestemmelsene. Disse komponentene mskiftes ut i tide, avhengig av hvordan og hvor mye maskinen brukes.

Det innbefalter blant annet:

• K n i v
• Oppsamler
  Kilerem (MB 248 T, MB 253 T)

2. Folg informasjonen i denen bruksanvisingen.

Bruk, vedlikehold og lagring av VIKING maskinen ma skje i henhold til informasjonen i donne bruksanvisingen. Brukeren selv er ansvarlig for alle skader som oppstar fordi sikkerhets-, braks- og vedlikeholdsforskriftene ikke er fulgt.

Dette gelder spesielt for:

• Endringer på produit som/DD er godkjent av VIKING.
• Bruk av drivstoff som VKING称之 har godkjent (smoremidler, bensin og motorolje, se informasjon fra produsenten av forbrenningsmotoren).
• Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har<darlig kvalitet.
• Ikke forskriftsmessig bruk avprodukter.
• Bruk ved sportsarrangementer aller andre konkurranser.
• Skader som følge av at produit er brukt med defekte komponenter.

3. Vedlikeholdsarbeider

Alle arbeider som er nevnt under "Vedlikehold", ma utfores regelmessig.

Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.

VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utfores hos VIKING forhandlere.

VIKING forhandlnerne fär jevnlig tilbud om opplæring, og de fär regelmessig tilsendt tekniisk informasjon.

Hvis disse arbeidene forsommnes, kan det oppsta skader somBrukeren er ansvarlig for.

Slike skader er blant annet:

-Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted.
- Skader på maskinen grunnet bruk av resedeler med darelig kvalitet.

• Skader som skyldes at vedlikehold ikke er utfør i rett tid aller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- ellre reparasjonsarbeider som ici er utfør hos forhandlere.

14. Miljøvern

Emballasjen, maskinen og tilbehoret er produsert av gjenvinnbare materialer og ma kasseres i samsvar med dette.

Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdictoffer. Maskinen br derfor leveres til gjenvinning etter at maskinens normale levetid er nadd. Nar maskinen skal kasseres, finner du informasjonen om dette i kapitlet "Kassering". ( 4.9)

Kontakt nærmeste resirkuleringsstasjon aller forhandleren for informasjon om hvordan avfallsproduktene skal handteres.

15. Vanlige reservedeler

Klippekniv MB 248, MB 248 T

63507020102

Klippekniv MB 253, MB 253 T

6371 702 0101

Knivskrue

90083199028

Laseskive

00007026600

Festeelementene til kniven (f. eks. knivskruen) ma skiftes ut ved utskifting og montering av kniven. Reservedeler fores av VIKING forhandlere.

16. Produsentens CE-samsvarserklæring

VIKING GmbH

Maskinen er utviklet og produsert i overensstemmelse med følgende standarder:

EN ISO 5395-1, EN ISO 5395-2

Metode som er benyttet for a bedomme overensstemmelsen:

Vedlegg VIII (2000/14/EC)

Navn og adresse til medvirkende oppnevnt instans:

Utforming og oppbevaring av teknisk dokumentasjon:

Johann Weiglhofer

VIKING GmbH

Produksjonsåret og serienummeret er oppgitt pa maskinens fabrikasjonsplate.

MB 248.3, MB 248.3 T

Malt lydeffektniva: 95,2 dB(A)

Garantert lydeffektniva: 96 dB(A)

Leder for forsknig og produktutvikling

17. Tekniske data

MB 248.3 / MB 248.3 T:

Nominell effekt ved 1,6-2900

nominelturtall: kW-o/min

Slagvolum: 125 ccm

Drivstoffank: 0,8 l

Type klipppeinnretning: knivbjelke

Klippebrede: 46 cm

Turtall for klippeinnretningen: 2900 o/min

Motorens utgangsturtall: 2900 o/min

I henhold til direktiv 2000/14/EC:

Garantert lydeffekt-nivá LwAd 96 dB (A)

I henhold til direktiv 2006/42/EC:

Lydtrykkniva pa arbeidsplassen LpA 85 dB (A)

Usikkerhet KpA 1 dB(A)

Angitt vibrasjonskarakteristikk int. EN 12096:

Malt verdi a_hw 4,85 m/sek2

Usikkerhet Khw 2,43 m/sek2 Maling i henhold til

EN 20643

L/B/H: 155/52/106 cm

Vekt: 27/29 kg

MB 253.0 / MB 253.0 T:

utgangsturtall: 2800 o/min

I henhold til direktiv 2000/14/EC:

Garantert lydeffekt-nivà LwAd 98 dB (A)

I henhold til direktiv 2006/42/EC:

Lydttrykkniva pa
arbeidsplassen LpA 86 dB (A)
Usikkerhet KpA 1 dB(A)

Angitt vibrasjonskarakteristikk iht.

EN 12096: Malt verdi ahw 6,40 m/sek²

Usikkerhet Khw 2,56 m/sek2 Maling i henhold til

EN 20643

-Trykk motorstoppboylen mot styret, og hold den der. ( 10.1)

-Fyll pa drivstoff / rengjor drivstoffrøret.
- Bruk alltid blyfri bensin av god kvalitet; rengjør forgassenen.
Rengjor luftfilteret.
Koble til pennnpluggspselet;kontroller forbindelsen mellom pluggledningen og stopselet.
-Rengjor ellr skif ut tennpluggen; juster elektrodeavstanden.
- Trykk inn choken tre ganger før start. ( 10.1)

Feil/problem:

Vanskelig a starte, aller effekten til forbrenningsmotoren avatar.

Mulig arsak:

Forbrenningsmotoren blir svart varm.

Mulig arsak:

• For lav't oljenivä i forbrenningsmotoren.

Sterke vibrasjoner under drift.

Muligarsak:

19.1 Bekreftelse av overleveringen

19.2 Servicebekreftelse

Gi donne braksanvisingen til VKING fagforhandleren nár du fār utfør vedlikeholdsarbeider.

Forhandleren bekrefter det utforte arbeidet ved a fylle ut de angitte feltene.

Service utfør den

Dato for neste service

Bästa kund!

Beskrivning av bruksanvisingen 162

Ta maskinen i bruk 170

Starta forbranningsmotorn 170

Stanga av forbränningsmotorn 171

Bygel for drivning (MB 248 T, MB 253 T) 171

Mängdindikator 171

Tömma gratuppsamlare 171

Underhäll 171

Allmant 171

Gora rent maskinen 171

2.2 Beskrivning av bruksanvisingen

4.2 Tankning -hantering av bensin

Livesfara!

Stang av forbranningsmotorn.

10.2 Stanga av forbränningsmotorn

Risk for persorskador! Stang av forbranningsmotorn av sakerhetsskal innan grasuppsamlaren tas bort.

Klackarna på knivens undersida forhindrar felaktig montering.

Oren klippning, grasmattan blir gul.

Möligorsak:

• Kniven ar slo aller utsitten.

Atgard:

-Slipa ellerytutkniven. ( 11.4), ( 11.5),

19. Serviceschema

19.2 Servicebekraftelse

Du onskes held og lykke med din VIKING maskine.

Dr. Peter Pretzsch

Adm. direktør

1. Indholdsfortegnelse

Miljobeskyttelse 206

Standardreservedele 206

Producentens EF-overensstemmelseserklaering 206

Tekniske data 207

Fejlsogning 208

Serviceplan 209

Leveringsbekraeftelse 209

Servicebekraeftelse 209

Billeder og tekst beskriver saerlige betjeningstrin.

Giv aldrig boorn ererunge under 16 ar lov til at benyttte maskinen.Aldersgrensen for brugere kan variere fra land til land.

Bær handsker og egnede beskyttelsessbriller under knivens silning!

Undga at berore kniven, nar plaeneklipperen Ioftes og bares.

og traq taendrørshaeten ud,

4.7 Vedligeholdelse og reparation

Risiko for kvaestelser! Hold hender og fddder vek fra knivene!

7.8 Benzin og motorolie

Risiko for kvaestelser!

Overhold advarslerne i kapitlet

"Sikkerhed". (⇒ 4.)

oliepafyldningsmaengden er

beskrevi forbraendingsmotorens

For lav og for hoj oliestand bør undgas.

Benzin:

Anbefaling:

Frisk maerkevarebenzin.

19.2 Servicebekraeftelse

Giv delle betjeningsvejledning til din VKING forhandler, nár du fár服务商et din maskine.
