BRUGSANVISNING MB 253 VIKING

Takk for at du valgte et kvalitetsprodukt fra VKING.

Dette Produktet er et résultat av moderneproduksjonsmetoder og omfattende kvalitetssikring.Det er imidertid forst nár du som kunde er fornoyd med maskinen at ogsa vi kan si oss fornoyde.

Hvis du har sporsmal om maskinen, kan du henvende deg til forhandleren aller direkte til vart salgskontor.

Vi onsker deg lykke til med maskinen fra VKING!

Dr. Peter Pretzsch

Ledelsen

En pil henviser til aktuelle kapitler og underkapitler som inneholder naermere forklaring. Eksempelet under viser en henvisning til et kapittel: ( 2.1)

Sorg for a folge alle sikkerhetsanvisingene nár du arbeider med maskinen.

Før maskinen tas i bruk, ma brauksanvisingen leses noye og i sin helhet. Oppbevar brauksanvisingen pa et trygt

Skift klaer hvis du har fatt bensin pka klaerne.

Maskinen mä ikke oppbevares innate i en bygning nár det er bensin på tanken. Bensindamp som oppstar, kankommen i kontakt med apen ild eller gnister og antennes.

I tilfelle du ma tommen tanken, ma dette gjores utendors.

med sandaler nár du arbeider.

När maskinen vedlikeholds,
rengjores eller transporteres,
skal du ogsa bruke solide
hansker, og langt HAR ma

karbonmonoksid, en gass uten farge og lukt, og andre skadestoffer. Du ma aldri la forbrenningsmotoren ga i lukkede ell derlig ventilierte rom.

Starte:

Værsvaert forsiktig nár du starter maskinen, og følg anvisingene i kapitlet "Tai bruk maskinen". ( 10.)

Pass pà at du stár med føttene i god avstand fra klippeverktøyet.

Pass på at maskinen ikke velterår du starter den.

När motoren startes, skal/DDke bOylen for fremdrift betjenes.

Ikke start forbrenningsmotoren hvis utkastkanalen ikke er dekt av utkastdekselet eller oppsamleren. Gjenstander kan bli slynet ut og gi alvorlige persorskader.

Klipping i skraninger:

Skräninger skal alltid klippes i tverrgäende retning, aldri pa langs.

Nár du drar i startsnoren, begyinner arbeidsverktóyet à dreie. Pass pà at du alltid har god avstand til klippekiven, særlig med føtter og ben, nár du drar i startsnoren.

Unngå à søle med motoroljen eller få den på huden. Direkte hudkontakt kan vare skadelig.

För du plasserer maskinen i rengjöringsstilling, skal du tømme drivstofftanken (f.eks. ved à kjøre den tom).

Husk á fjerne tennpluggstöpelet nár maskinen ikke skalBrukespànstund.

Sorg for at maskinen er i driftssikker stand nár du setter den til lagring.

La maskinen avkjoles helt f#r du dekker den til.

4.9 Kassering

Avfallsprodukter som spillolje eller drivstoff, brukte smoremidler, filter, batterier og lignende slitedeler kan skade mennesker, dyr og miljog og ma derfor kasseres på forskriftsmessig mate.

Kontakt nærmesto resirkuleringsstasjon
eller forhandleren for informasjon om
hvordan avfallsproduktene skal handteres.
VIKING anbefaler VIKING forhandleren.

Husk falgende hvis maskinen skal settes bort i lengre tid (vinter):

Viktige henvisninger vedrørende vedlikehold for Produktgruppen

Bensindreven gresskipper

Gressavklippet skal ikke kastes sama med husholdningsavfall. Det skal komposteres.

Nominell effekt ved 2,2-2800 kW

Gressklipperhuset er tilstoppet.
- Klipping med for lav't klippetrinn ell er med for stor skyvehastighet i forhold til klippehoyde.
Vann i drivstofftanken og forgasseren; forgasseren er tilstoppet.
- Drivstofftanken er skitten.
Luftfilteret er skittent.
- Tennpluggen er rustet.

Tiltak:

Rengjor gressklipperhuset (trekk ut pennplugstpselet). ( 11.2)
- Still inn hoyere klippetrinn erler reduser skyvehastigheten. ( 7.7)
- Tøm drivstofftanken og rengjør drivstoffrøret og forgassenen.
-Rengjor drivstofftanken.
Rengjor luftfilteret.
Rengjortennpluggen.

Feil/problem:

Allmanna anvisningar:

-Tandstiftet sotigt ether skadat, fel elektrodavstand.

• Primern inte tryckt (MB 248, MB 248 T).

Atgard:

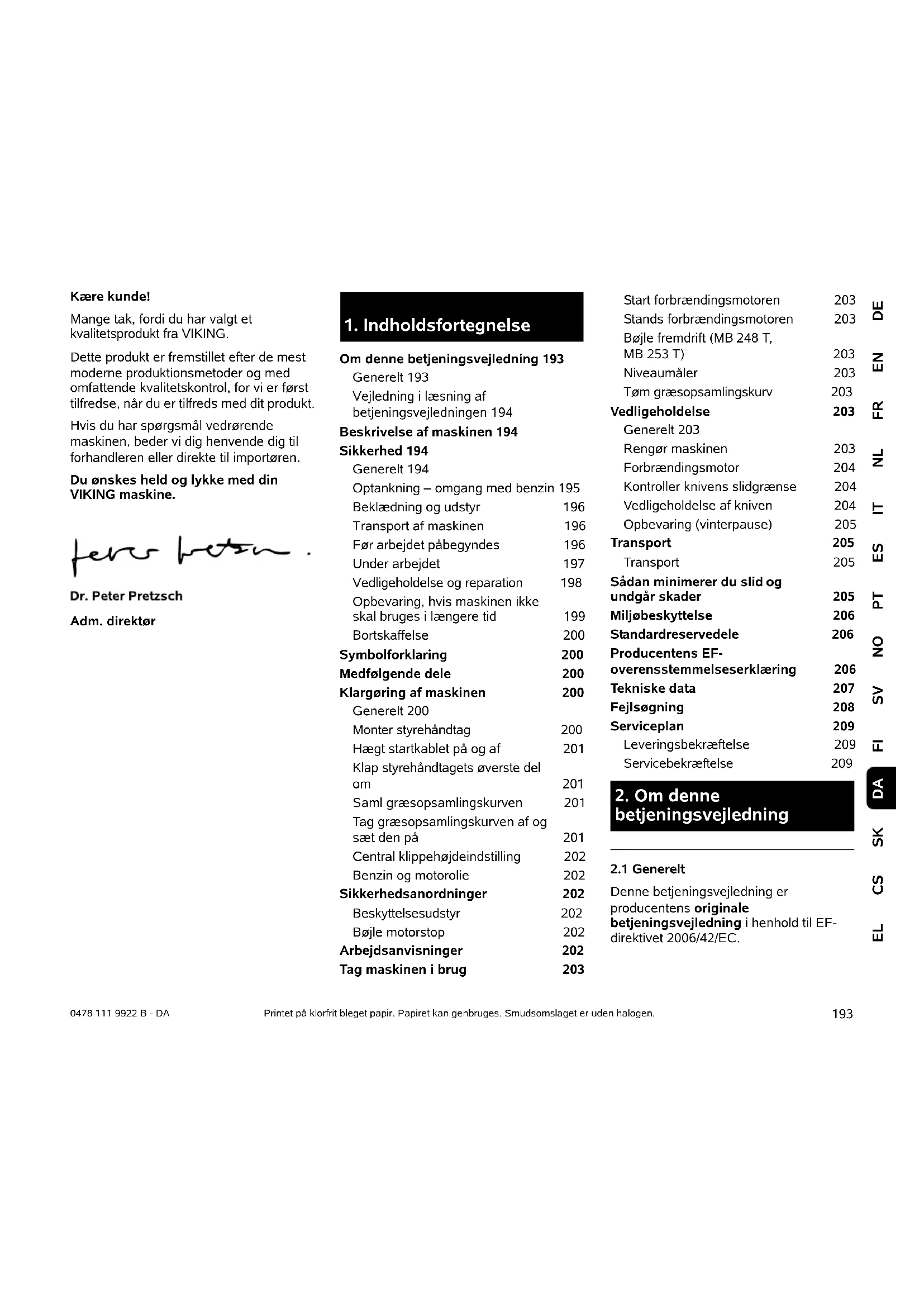

Mange tak, fordu har valgt et kvalitetsprodukt fra VIKING.

Dette produit er fremstillet after de mest moderne Produktionsmetoder og med omfattende kvalitetskontrol, for vi er Forst tilfredse, nár du er tilfreds med dit produit.

Hvis du har sporgsmål vedrørende maskinen, berder vi dig henvende dig til forhandleren eller direkte til importøren.

Omdennebetjeningsvejledning193

Generelt 193

Vejledning i Iaesning af

betjeningsvejledningen 194

Beskrivelse af maskinen 194

Sikkerhed 194

Generelt 194

Optankning - omgang med benzin 195

Beklaedning og udstyr 196

Transport af maskinen 196

Før arbejdet pabegyndes 196

Underarbejdet 197

Vedligeholdelseogreparation 198

Opbevaring,hvismaskinenike

skalbruges i laengere tid 199

Bortskaffelse 200

Symbolforklaring 200

Klargoring af maskinen 200

Generelt 200

Haegt startkablet pə og af 201

Klap styrehandtagets overste del om 201

Saml graesopsamlingskurven 201

Tag græsopsamlingskurven af og saet den pa 201

Central klippehjdeindstilling 202

Benzin og motorolie 202

Sikkerhedsanordninger 202

Beskyttelsesudstyr 202

Bjle motorstop 202

Arbejdsanvisninger 202

Tag maskinen i brug 203

Start forbstrandingsmotoren 203

Stands forbrændingsmotoren 203

Bogle fremdrift (MB 248 T, MB 253 T) 203

Niveaumaler 203

Tm graesopsamlingskurv 203

Vedligeholdelse 203

Generelt 203

Rengør maskinen 203

Forbraendingsmotor 204

Kontroller knivens slidgranse 204

Vedligeholdelse af kniven 204

Opbevaring (winterpause) 205

Transport 205

Transport 205

Sadan minimerer du slid og undgár skader 205

2. OmDENNBetjeningsvejledning

2.1 Generelt

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EF-direktivet 2006/42/EC.

VIKING arbejder hele tiden pa at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at aendre form, teknik og udstyr.

Der kan af samme arsag ici gores krav gaeldende pa basis af anvisningerne ell illustrationerne i dette haefte.

2.2 Vejledning i Iaesning af betjeningsvejledningen

Alle billedsymboler, som er anbragt pa maskinen, forklares i donne betjeningsvejledning.

Synsretning:

Synsretning under anvendelsen "venstre" og "hajre" i betjeningsvejledningen: Brugeren stared bag maskinen og ser fremad i koreretningen.

Kapitelhenvisning:

Der henvises med en pil til saerlige kapitler og underkapitler med yderligere forklaringer. I det ffolgende eksempel ses en henvisning til et kapitel: ( 2.1)

Markering af tekstafsnit:

De beskrevne anvisninger kan vaere markeret som vist i de ffolgende eksempler.

Betjeningstrin, som kræver, at brugeren griber ind:

• Løsn skruen (1) med en skruetærkker, tryk på grebet (2) ...

Generelle optaellinger:

• Anvendelse af Produktet ved sportsarrangemente erler i konkurrencer

Tekster med ekstra betydning:

Tekstafsnit med ekstra betydning er markeret med et af de symboler, der er beskrevet i det falgende, for at fremhaeve dem i betjeningsvejledningen.

F

Fare! Risiko for ulykker og alvorlig personskade. Der kræves saerlig opmaerk somhed.

Ad Ris

Advarsel! Risiko for persorskade. Saelig opmaerksohed forhindrer mulige erer sandsynlige kvaestelser.

For Let

Forsigtig! Lette personskader og tingskader kan forbhindres med en bestem adfard.

i

Bemaerk

Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

Tekst med henvisning til billedder:

Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.

Kamerasymbolet anwendes til at forbinde billederne pa billsiderne med det pagaelende tekstafsnit i betjeningsvejledningen.

3. Beskrivelse af maskinen

Forholdsrregler til forebyggelse afulykker skal ffolges under arbejdet med maskinen.

Hele betjeningsvejledningen
skal æses grundigt igennem ∀rden ∀feste ibrugtagning.
Opbevar

betjeningsvejledningen til senere brug.

Folg betjenings- og
vedligeholdelsesanvisningerne, som du kan &, den separate
betjeningsvejledning til
forbrændingsmotoren.

Sikkerhedsforanstnaltningerne tjener til din egen sikkerhed, opstillingen er dog ici udtommende. Brug kun maskinen pa fornuftig og ansvarlig vis, og husk pa, at brugeren er ansvarlig for skader pa personer eller disses ejendom.

Bliv fortrolig med betjeningselementerne og brugen af maskinen.

Maskinen mä kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinens brug for ibrugtagningen. Brugeren skal instrueres af sælgeren ellere en,anden fagmand om,hvordan maskinen anwendes sikkert.

Brugeren skal under instruktionen gres særigt opmaerksom pa, at omhu og koncentration er vigtigt under brug af maskinen.

Livsfare pa grund af kvaelning!

Børn, der leger med emballagematerialiet, risikerer at blive kvalt i det.

Emballagemateriale SKAL holds væk fra børn.

Giv ullan kun maskinen samt pabygningsmaskinerne til personer, der er instruerede heri, ellr som er fortrolige med betjeningen af den. Betjeningsvejledningen er en del af maskinen og skal altid fge me.

Maskinen mä kun anvendes af personer, der er udhvidele, i god fysisk og psykisk stand. Er du ikke helt rask, bør du sporge

din laje, om du ma arbejde med maskinen. Undlad at arbejde med maskinen after indtagelse af alcohol, narkotika aller medicin, der nedsetter reaktionsevnen.

Maskinen ma aldrig anwendes af børn, personer med fysiske, sensoriske eller mentale handicap allerutilstrækkelig erfaring og viden aller personer, der ikke er fortrolige med vegledningen.

Maskinen er beregnet til privat brug.

OBS - risiko for ulykker!

Plaeneklipperen er kun dimensioneret til graessläning. Den ma ikke anvendes til andre formal, da det kan vare farligt eller medfrole skader på maskinen.

Plaeneklipperen mä pga. risiko for personskader ikke anvendes til følgende arbejder (ikke komplet opstilling):

-Trimming af buske, hække aller lignende
- Skaering af slyngplanter,
- Plaenepleje på tage og altankasser
- Granulering og vindeling af grene og hækkeklip,
Rensning af fortove (sugning, blaesning),
- Udjaevning af jordbunker som f. eks. mulvarpeskud.
- Transport af afskaret græs, undtagen i den dertil indrettede græsopsamlingskurv.

Af hensyn til sikkerheden bortfalden denne garanti ved enchver ændring på maskinen, undtagen ved en faglig korrekt montering

af tilbehør, som er godkendt af VIKING. Informationer om godkendt tilbehør findes hos VIKING forhandleren.

Det er forbidt at foretage ændringer pa maskinen, der ændrer forbrændingsmotorens eller el-motorens effektller omdrejningstal.

Der mä ikke Transporteres ting, dyr eller personer med maskinen.

Vær specielt forsigtigt ved anvendelse i offentlige anlag, parkanlag, pa sportspladser, ved veje samt i land- og skovbrug.

OBS! Vibrationer udgør en sundhedsfare! For stor belastning pga. vibrationer kan medføre kredsløbs- eller

nerveskader, især hos mensesker med kredsløbsproblemer. Opsog straks læge, hvis der opstár symptometer, som kan være udlost af vibrationsbelastninger.

Sàdanne symptomer, der primaert opstär i fingrene, händerne eller i handlededdene, er f.eks. (ikke komplet opstilling):

-Folelsessloshed

• Smerter
  Muskelsvaghed
• Misfarvninger af huden
• Ubehagelig kriblen

4.2 Optankning - omgang med benzin

Livsfare!

Benzin er giftig og meget letantaendelig.

Opbevar kun benzin i de dertil beregnede og testede beholdere (dunke).

Lukkedækslerne på tankbeholderne skal

altid skrues ordentligt pa og spændes godt til.Defekte daeksler skal udskiftes af hensyn til sikkerheden.

Anvend ikke vandflasker eller lignende til bortskaffelseller opbevaring af forbrugsstoffer sasom f.eks. benzin.Det kan ske, at personer, især boRN, drikker heraf.

Hold benzin væk fra gnister,
åben ild, gløder, varme kilder og
andre antændelseskilder.
Rygning forbudt!

Tank kun op udendørs, og ryg ikke under pafyldningen.

Stop forbrendingsmotoren, og lad den kole af for tankningen.

Benzin skal pafyldes, for
forbraendingsmotoren startes. Abn不信
tankdakslet, og fyld icke benzin pa, mens
forbraendingsmotoren korer, ellr
masken er varm.

Fyld参加会议, men kun op til ca. 4 cm under kanten pa pafyldningsstudsen, sa benzinen kan udvide sig.

Hvis benzinen er Iobet over, ma forbraendingsmotoren ikke startes, ffor den benzinvaedede flade er rengjort. Forsg ikke at starte motoren, ffor benzindampene er forsvundet (tør spildt benzin af).

Tør spildt benzin op med det samme.

Hvis der er kommet benzin pa toget, skal dette skiftes.

Opbevar aldrig maskinen indendors med benzin i tanken. Afgivne benzindampe kan antændes ved kontakt med aben ild ell er gnister.

Hvis tanken skal tommes, skal det ske i det fri.

4.3 Beklaedning og udstyr

Baer altid solide sko med skridsikre saler under arbejdet. Ga aldrig barfodet ell er ifort

sandaler.

Bae altid solide handsker, og bind langt har op (klud, hue etc.) under vedligeholdses- og rengringsarbejder somt under

maskinens trans

Maskinen ma betjenes, nare bærer lange bukser og de tj.

Bær aldrig Iostsiddende toj, som kan hænge fast i de bevægelige dele (betjeningsgrep) -heller icke smykker, slips ell holstørklæder.

Anvend altid handsker under arbejdet for at undga at kommt til skade pa varme maskindele uller de skarpe kanter.

Transporter aldrig maskinen med igangsat forbraendingsmotor. Stands forbraendingsmotoren, lad knivene Ibe ud, og træk taendrørshaeten af for transporten.

Transporter kun maskinen, nar forbrændingsmotoren er kold og uden benzin.

Anvend egnede hjaelpemidler til Iaesning (laesseramper erller Iofteanordninger).

Fastgör maskinen og medtransporterede dele (f. eks. graesopsamlingskurv) ved transport pa et lad vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.).

Følg især henvisningerne i kapitlet "transport". Her beskrives, hvordan maskinen skal Ioftes eller fastsurres. ( 12.)

Under en transport af maskinen skal gaeldende forskritter overholds, især hvad angar ladningens sikkerhed somt transport af ting pa lastarealet.

4.5 Før arbejdet pabegyndes

Kontroller, at kun personer, som har laest betjeningsvejledningen, anvender maskinen.

Før maskinen tages i brug, skal det kontrolleres, om benzinsystemet er tæt; kontroller navnlig de synlige dele som f. eks. tank, tankdæksel, slangeforbindelser. Ved utætheder eller beskadigelse, ma forbrændingsmotoren ikke startes - Brandfare!
Få maskinen repareret af forhandleren, fjorden tages i brug.

Vær opmærksom på kommunale forskritter for anvendelsestider for havemaskiner med forbrændingsmotor erler elektrisk motor.

Undersg hele det areal, hvor maskinen skal anvendes, og fjern sten, kæppe, staltrad, kɒdben og andre fremmedlegemer, som kan blive slynet vaek af maskinen. Forhindringer (f.eks. traestykker, rodder) overses nemt i højt graes.

Marker derfor før arbejdet med maskinen alle objekter, der er skjult i graesplaenen (forhindringer), som/DDke kan fjernes.

Før maskinen tages i brug, skal defekte dele og alle andre slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. VIKING forhandleren har ekstra skilte og originale reservedele på lager.

Maskinen ma kun anvendesi en driftssikker tilstand. Kontroller før haverbrug, om

-maskinen er i forskriftsmaesig monteret tilstand.
-klippeværktog klippeenheden (kniv,fastgoreselsesdelene, klippeanordningskabinet) er helt i orden. Kontroller især, om komponenterne sidder korrekt, om de er beskadigede (hakker eller ridser) eller slidte.( 11.5)
- tankdækslet er skruet korrekt til.
- tanken og brændstofferende komponenter samt tankdækslet er iorden.
- sikkerhedsudstyret (f. eks. motorstopbjojle, udkastningssspjaeld, cabinet, styrehandtag, beskyttelsesgitter) er i orden og fungerer korrekt.
- graesopsamlingskurven er ubeskadiget og helt monteret; en beskadiget graesopsamlingskurv ma/DDKE anvendes.
- olietankskruen er skruet korrekt til.

Udfor alt ndvendigt arbejde,ller kontakten forhandler. VIKING anbefaler en VIKING forhandler.

4.6 Under arbejdet

Brug aldrig maskinen, nar der er dyr uller personer, isaer born, i fareomradet.

De kontakter og sikkerhedsanordninger, som er installereret pa maskinen, ma ikke fjernes eller kortsluttes. Fastgør altid motorstopbøjen pa styret (f. eks. ved at binde den fast.

OBS -fare for kvastelser! Hender og foder skal holdes væk fra roterende dele. Ror aldrig den roterende kniv. Sta

aldrig i nærheden af udkastningsabningen.

Den sikkerhedsafstand, som styrehandtaget giver, skal altid overholds. Styrehandtaget skal altid vare monteret korrekt og ma ikkeændres. Anvend aldrig maskinen, hvis styrehandtaget er klappet om.

Fastgør aldrig ting til styrehandtaget (f. eks. arbejdstj).

Arbejd kun i dagslys ellr med god kunstig belysning.

Der må ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke när der er risiko for lynnedslag.

Arbejd ekstra forsigtig her, sa du ikke skrider ud. Undgå om muligt at anvende maskinen, his undergrunden er fugit.

Udstodningsgasser:

Livesfare - forgiftningsfare! Stop arbejdet med det samme ved kvalme, hovedpine, synsforstyrelser (f.eks.indre synsfelt), horeproblemer,svimmelanfald, svigtende koncentrationsevne. Disse symptomer kan bl.a. vare forarsaget af for haje koncentrationer af udstdningsgas.

Maskinen afgiver giftige
udstødningsgasser, nár
forbrændingsmotoren kører.
Disse gasser indeholder giftig

kulilte, en farve- og lugtfri gas, somt andre skadelige stoffer. Forbrændingsmotoren ma aldrig tages i brug i lukkede ell darligt udluftede rum.

Start:

Start maskinen forsigtigt iht.
henvisningerne i kapitlet "Ibrugtagning af maskinen". ( 10.) Sorg for, at der er rigelig afstand mellem fddder og klippeværktj.

Maskinen mä ikke vippes,år den startes.

Fremdriftsbøjlen ma ikke trykkes ind, narr motoren startes.

Start ici forbrændingsmotoren, hvis udkastningskanalen ici er daekket af udkastningssspjeldet aller graesopsamlingskurven.

Arbejde paskräninger:

Bearbejd altid skraningerne pa tvær s og aldrig pa langs.
Mister brugeren kontrollen over maskinen ved en graesslaning pa langs, kan brugeren blive kort over af maskinen.

Vær ekstra forsigtig, nár koreretningen paskräningen ændres.

Sorg altid for et godt feste pa skraninger, og undga at arbejde pa meget stejle skraninger.

Af sikkerhedsmaesige arsager ma maskinen ikke anvendes på skräninger på over 25^ (46,6%) . Risiko for kvaestelser! En hældning på 25^ svarer til en lodret stigning på 46,6 cm over en vandret Laengde på 100 cm.

For at sikre tilstrækkelig smrning af forbraendingsmotoren skal anvisninger i den medfolgende betjeningsvejledning til forbraendingsmotoren ogsa fofges, nar maskinen anvendes pa skraninger.

Anvendelse:

Risiko for kvaestelser!

Hold eller for aldrig hænder og fddder mod, over uller under der roterende dele.

ForsogIkke at inspicere kniven, mens plaeneklipperen korer. Lad vare med at abne

udkastningsspjældet og/eller tage graesopsamlingskurven af, sa længe klippekniven drejer rundt. Den roterende kniv kan medfrole kvaestelser.

Kør kun med maskinen i gangtempo, og Iob aldrig med maskinen under arbejdet. Ved at kore hurtigt oges risikoen for at komme til skade ved at snuble, skride ud osv.

Vær ekstra forsigtig, nár du vender maskinen om uller traekker den hen mod dig selv.

Anvend maskinen saerligt forsigtigt, nár du arbejder i naerheden af lossepladser, grøfter, diger og dæmninger. Sørg især for at holde rigelig afstand til sádanne farlige steder.

Kør rundt om ting, der er skjult i grae assets vækstlag (vandingssystemer, paele, vandventiler, fundamenter, elektriske ledninger etc.). Kør aldrig over sadanne objekter.

Vær opmaerkso m klappevaerktojets afterl, som varer i nogle sekunder.

STOP

Sluk for forbraendingsmotoren,
lad arbejdsvaerktojet standse,

• for maskinen forlades, aller hvis den star uden opsyn,
• før der fyldes benzin på. Maskinen magkun tankes op, nárforbrændingsmotoren er kold. Brandfare!
  -Fr du affjelper blokering erer fjerner tilstoppelser i udkastningskanalen,
• fdr du Iøfter og bærer maskinen,
• fər du transporterer maskinen,
• för der udføres arbejde på kniven,

• for maskinen kontrolleres, rengores, dess der udfores andet arbejde pa den (f. eks. styrehandtaget klappes om),

• hvis plæneklipperen ramte et fremmedlegeme, eller hvis plæneklipperen ryster usædvanlig voldsomt. Kontroller sa maskinen, især skæremodulet (kniv, knivaksel, knivfastgørelse) for beskadigelser, og fã maskinen repareret, for den genstartes, og der arbejdes med den.

Risiko for kvæstelser!

Kraftige vibrationer indikerer som regel en fejl.

Plaeneklipperen ma absoluter bruges med en beskadiget erler bojet krumtapaksel erler med en beskadiget eler bojet kniv. Har du icike nok viden herom, skal maskinen repareres af en forhandler -VIKING anbefaler VIKING forhandlern.

Stands forbraendingsmotoren,

• nár maskinen skubbes til uller fra den graesplene, der kal bearbejdes,
• før maskinen skubbes til et areal uden graes,
• for udkastningsspjaeldet abnes, aller graesopsamlingskurven tages af,
• hvis maskinen skal vippes til en transport,
• før klippehøjden indstilles.

För rengörings-, indstellings-, reparations- og vedligeholdelsesarbejder på maskinen pabegyndes, skal

den stilles pa et fast, plant underlag, forbrændingsmotoren skal standses og afkøles, og taendrørshaeten skal trækkes ud.

Risiko for kvaestelser pa kniven! Arbejdsvaerktojet udsættes for en drejning, nar der trækkes i startkablet. Sorg altid for tilstraekelig afstand til kniven, iser for hender og fddder, nar der trækkes i startkablet.

Maskinen skal især kole af, for der arbejdes omkring forbrændingsmotoren, udstødningsmanifolden og lyddæmperen. Temperaturerne kankommen op pa 80^ og mere.Risiko forforbrændinger!

En direkte kontakt med motorolie kan vare farligt; motorolie ma heller/DD spildes. VIKING anbefaler, at pafyldning af motorolien ell er en udskiftning af motorolien udfores af en VIKING forhandler.

Rengoring:

After arbejdet skal hele maskinen gores grundigt ren. ( 11.2)

Eventuelle græsrester lønsnes Först med en pind. Maskinens underside renses med børste og vand.

Før maskinen stilles i
rengøringspositionen, skal benzintanken
tømnes (f. eks. kores tom).

Anvend aldrig en hojtryksrener, og rengr ogke maskinen under rindende vand (f.eks. med en haveslange). Brug ogke aggressive rengringsmidler. Disse kan beskadige kunststof- og metaldele, hvilket forringer VIKING maskinens drift.

For at undgå brandfare skal området omkring køleluftabningerne, køleribberne og udstødningsrøret holds fri for f.eks.græs, strå, mos, blade og udtrængende fert.

Vedligeholdsesarbejde:

Der mä kun udføres det vedligeholdesesarbejde, der er anfør i donne betjeningsvejledning; alt andet arbejde skal udføres af en forhandler. Hvis du ikke har nok informationer om dette eller mangler de ndvendige hjælpemidler, bedes du altid henvende dig til en forhandler. VIKING anbefaler, at alle vedligeholdesesarbejder og reparationskun udføres af en VIKING forhandler. VIKING forhandlere tilbydes regelmæssigt seminarer og tekniske informationer.

Anvend kun værktj, tilbehør eller pabygningsmaskiner, som er godkendt af VIKING til maskinen eller teknik lignendeprodukter. I modsat fald er der risiko forulykker med persorskader eller skader pa maskinen til ffolge. Kontakt en forhandler, hvis du har sporgsmål.

VIKING original værktj, tilbehør og
reservede er tilpasset optimalt til
brugeren og maskinen. Originale VIKING
reservede ses pa VKING
reservedsnummeret, pa graveringen
VIKING samt pa VKING
reservedssymbolet. Symbolet kan
muligvis ogsa stä alene pa mindfulness.

Af sikkerhedsgrunde skal
brændstofffrende dele (benzinslange,
brændstoffhane, benzintank, tankdæksel,
tilslutninger osv.) jævnlig kontrolleres for
skader og utætheder, og udskiftes after
behov af en fagmand (VIKING anbefaler
VIKING forhandere).

Sorg for, at advansels- og henvisningsskilte er rene og laeselige. Beskadigede aller bortkomne skilte kal udskiftes med nye originale skilte fra VIKING forhandleren. Udskiftes en

komponent med en ny, skal det sikres at den nye del har samme skilt som den gamle.

Arbejder pa skaremodulet ma kun udfores med tykke arbejdshandsker og med stor omhu.

Sorg for, at alle mtrikker, bolte og skruer, især knivbolten, er fast tilspaendte, sa det er sikkert at bruge maskinen.

Kontroller hele maskinen og graesopsamlingskurven for slid og beskadigelser regelmæssigt, især for den skal opbevares (f.eks. før vinterpausen). Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, sa maskinen altid er i driftsikker tilstand.

Forbraendingsmotorens grindinstilling ma aldrig aendres, og kOr den ikke med et for hjt omdrejningstal.

Hvis der i forbindelse med
vedligeholdesesarbejdet har vaeret fjernet
komponenter eller
beskyttelsesanordninger, skal disse
omgaardene anbringes korrekt.

4.8 Opbevaring, hvis maskinen nikke skal bruges i laengere tid

Lad forbændingsmotoren kole af, for maskinen stilles i et lukket rum.

Opbevar maskinen med tom tank og brændstofdunker i et lukket og godt udluftet rum.

Kontroller, om maskinen er beskyttet mod utilisigtet brug (f. eks. fra børn).

Skal tanken tommes, f.eks. klargoring til vinteren, bo r dette ske udendors (kort tanken tom).

Maskinen skal gores grundigt ren for pauser (f.eks. vinterpause).

Maskinen mä kun opbevares med aftrukket tændrørshaete.

Opbevar maskinen i en driftssikker tilstand.

Lad maskinen kole helt af, for den daekkes til.

4.9 Bortskaffelse

Affaldsprodukter, sasom gammad olie ell er benzin, brug smremiddel, filter, batterier og lignende sliddele kan vare til skade for mensesker, dyr og miljoget og kal derfor bortskaffes korrekt.

Kontakt genbrugsstationen aller forhandlieren, for at vide hvordan affaldsprodukterne kan bortskaffes korrekt. VIKING anbefaler en VIKING forhandler.

Sorg for korrekt bortskaffelse af den brugte maskine. Sorg for, at maskinen ici kan anvendes laengere for bortskaffelsen. For at forebygge ulykker skal taendkablet tages af, benzintanken tomes, og motorolien aftappes.

Risiko for kvaestelser pa kniven.

Lad aldrig en brugt plaeneklipper vare uden opsyn. Sorg for, at maskinen og iskrniven opbevares utilgengeligt for børn.

5. Symbolforklaring

OBS!

Laes betjeningsvejledningen grundigt indenibrugtagning.

MB 248 T, MB 253 T:

Risiko for kvaestelser! Der ma ikke vare uvedi mende i fareområdet.

Risiko for kvaestelser!
Træk taendrørshaeten af for
arbejder på klippeværktøjet
og for vedligeholdelses- og
rengøringsarbejder.

Klippeanordningen arbejder videre i nogle sekunder after frakoblingen (forbrændingsmotor-/knivbremse).

Start fremdriften.

Start forbstrandingsmotoren.

Stands forbrændingsmotoren.

6. Medfolgende dele

Pos. Betegnelse Stk.

A Basismaskine 1

B Græsopsamlingskurvens 1
øverste del

C Graesopsamlingskurvens 1 nederste del

D Drejegreb 2

E Fladrund bolt 2

F Kabelføring 1

Betjeningsvejledning 1 Betjeningsvejledning til forbrændingsmotor

7. Klargoring af maskinen

7.1 Generelt

Risiko for kveestelser

Folg sikkerhedsanvisingerne i kapitlet "Sikkerhed" ( 4.)

• Stil maskinen på et vandret, plant og fast underlag i forbindelse med alt det beskrevne arbejde.

Hold om styrehandtagets overste del (1) med den ene hand, mens drejegrebene drejes til (D).

• Stik en fladrundbolt (E) gennem kabelf\r(\text{們}) ringen (F).
  Haegt kabelforgen (F) pa motorstoppets (2) kabeltraek.
• MB248T, MB253T:

Hægt ogsa kabelføringen (F) pa fremdriftens (3) kabeltræk.

• Hold styrehändtagets overste del (1) mod de nederste styrehändtagsdele (4) som vist.
  Stik fladrundboltene (E)-til venstre med kabelforing (F),til hore uden - indefra og ud gennem boringerne, og spend dem til med drejegrebene (D).

7.3 Hægt startkablet på og af

Pahægtning:

• Træk taendrørshaeten af forbrændingsmotoren.
  Tryk motorstopbobjlen (1) mod styret, og hold fast.
• Træk startkablet (2) langsomt ud, og hægt det i kabeltraekholderen (3).
• Slip langsomt startkablet (2) og motorstopbajlen (1).
  Saetaendrørshættenpa.

Afhaegtning:

• Træk taendrørshaeten af forbrændingsmotoren.
  Tryk motorstopbobjlen (1) mod styret, og hold fast.
• Træk startkablet (2) langsomt ud, og hægt det af kabeltrækholderen (3).
• Før langsomt startkablet (2) tilbage, og slip motorstopbøjlen (1).
  Saetaendrørshættenpa.

7.4 Klap styrehandtagets overste del om

Styrehandtagets overste del (1) kan klappes om for at spare plads ved transport og opbevaring.

#

Risiko for kvæstelser!

Stands forbrændingsmotoren, før styrehandtaget klappes om, og træk taendrørshæten af. Styrehandtagets overste del (1) ma不同程度 of the stenotic and stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic stenotic

Risiko for klemning!
När begge drejegreb (3) lønsnes,
kan styrehändtagets Øverste del (1)
klappe sammen. Hold om
styrehändtagets Øverste del (1) det
højeste sted, mens
drejegrebene (3) lønsnes.

• Haegt startkablef. ( 7.3)
• Løsn drejegrebene (3) pa begge sider (drejes af mod uret).
• Klap styrehandtagets overste del (1) langsomfremad.

7.5 Saml græsopsamlingskurven

• Sæt græsopsamlingskurvens overste del (B) på græsopsamlingskurvens nederste del (C).

• Kontroller, om den sidder korrekt: Laskerne (1) skal sidde nogjagtigt over abningerne (2). Alle lasker (1) og favingsflige (3) skal sidde indvendigt. Graesopsamlingskurvens overste del (B) skal omslutte graesopsamlingskurvens nederste del (C) udefra.
• Lasker (1), gaende ud fra det bageste midtpunkt, trykkes ind i abningerne (2) i graesopsamlingskurvens nederste del med et let tryk udefra.

7.6 Tag græsopsamlingskurven af og sæt den pa

#

Risiko for kvæstelter!

Nár graesopsamlingskurven hægtes på erler tages af, skal forbrændingsmotoren vare standset!

Pahægtning:

Abn og hold udkastningsspjaeldet (1).
Hægt graesopsamlingskurven (2) i holderne (4) på maskinens bagside ved hjælp af lasehagerne (3). Kontroller, at spjældet (5) er lukket korrekt.
- Slip udkastningsspjaeldet (1).

Afhaegtning:

Abn og hold udkastningsspjaeldet (1).
- Løft grayscalelingskurven (2) bagud, og tag den af.
Luk langsomt udkastningsspjaeldet (1).

7.7 Central klippehjdeindstilling

Risiko for kvæstelser!

Forbraendingsmotoren skal standses, for klippehjden skal justeres.

Der kan indstilles 7 forskellige klippehjder mellem 25mm og 75~mm

Skaeretrin 1:

Laveste klippehjde

Skaertrin 7:

Hjeste klippehjde

Tryk klippehjdeindstillingsarmen (1) med en hand mod baghjulet (2), og hold den.
- Placer klippehjdeindstellingsarmen (1) i den onskede position.
- Slip klippehøjdeindstillingsarmen (1) langsomt, og lad den gai hak.

Undgå at beskadige maskinen!

Forrste start fyldes motorolie pa (se betjeningsvejledningen til forbrændingsmotoren).VIKING anbefaler en egnet pafyldningshjaelp (f.eks. en tragt) til pafyldningen af motorolen. Der ffolger ingen pafyldningshjaelp med ved maskinens levering.

Motorolie:

Motorolietypen og

betjeningsvejledning.

Kontroller motoroliestanden regelmæssigt (se betjeningsvejledningen til forbraendingsmotoren).

Oplysninger om den nogjagtige benzinkvalitet (oktal)findes i forbrændingsmotorens betjeningsvejledning;

Blyfri benzin

Benyt en tragtil pafyldningen af benzinen (medfogler畸形).

8. Sikkerhedsanordninger

Maskinen er udstyret med flere sikkerhedsanordninger for at sikre betjeningen og for at beskytte den mod ukorrekt betjening.

Risiko for kvæstelser!

Fastslås en defekt i en af sikkerhedsanordningerne, maskinen ikke bruges. Kontakt en forhandler, VIKING anbefaler VIKING forhandlere.

8.1 Beskyttesesudstyr

Plaeneklipperen er udstyret med beskyttelsesudstyr, som forhindrer utilsigtet kontakt med kniven og med det afklippede græs.
Hertil hører kabinett, udkastningsspjældet, graesopsamlingskurven og det korrekt monterede styrehändtag.

8.2 Bøjle motorstop

Plaeneklipperen er udstyret med en motorstopanordning-.

Slippes motorstopbjojen under arbejdet, stopper forbrændingsmotoren.

Forbrændingsmotoren og kniven standser inden for 3 sekunder.

Risiko for kvaestelser!

Hvis knivens afterləb varer laengere, ma maskinen/DDle laengere anvendes, men skal indsendes til forhandleren.

Mål afterløbet

Nar forbraendingsmotoren er startet, roterer kniven, og der hores en susen. Efterlobet svarer til stojens varighed after forbraendingsmotorens udkobling; den kan males med et stopur.

9. Arbejdsanvisninger

En flot og tæt graesplæne opnås ved,

• at graesplaenen klippes med langsom hastighed.
• at græsplanen klippes huppigt og holdes kort.
• at plänen不解 for kort i et varmt og tort klima, da plänen ellers svides af solen ogkommen til at se kedelig ud.
• at der bruges skarpe knife - slab derfor kniven regelmæssigt (forhandler).
• at klipperetningen ændres regelmæssigt.

10. Tag maskinen i drug

10.1 Start forbstrandingsmotoren

Undga at beskadige maskinen! Taend aldrig forbrændingsmotoren i hoot graes ell er i den laveste klippehoje. Det er ici nemt at starte i dette tilfaelde. Efter starten arbejder forbrændingsmotoren altid med det optimale arbejdssomdrejnningstal som fofge af en fast gasindstilling.

Start ved kold forbrændingsmotor:

Kun ved MB 248, MB 248 T: Tryk tre gange pa primeren (1).
Tryk motorstop bøjlen (2) mod styret, og hold fast.
- Startkablet (3) trækkes langsomt ud til kompressionsmodstanden. Træk derefter kraftigt igennem til en armslaengde. Startkablet (3) foresigen langsomt tilbage, sa detigen kan rulles op. Gentag after behov, indtil forbrændingsmotoren er i gang.

Start ved varm forbrændingsmotor:

Undga at beskadige maskinen! Er forbraendingsmotoren varm, skal primeren ikke trykkes ind. Forbraendingsmotoren kan dog blive hurtigt afkølet ved meget koldt vejr.

• Start som ved kold forbrændingsmotor.
  Kun ved MB 248, MB 248 T:
  Primeren (1) skal ikke trykkkes ind.

10.2 Stands

forbrandingsmotoren

For at standse forbrændingsmotoren slippes motor stopbøjlen (15).

Forbraendingsmotoren og kniven standser after en kort udlobstid.

10.3 Bøjle fremdrift (MB 248 T, MB 253 T)

Start fremdriften:

• Start forbraendingsmotoren. ( 10.1)
• Træk fremdriftsbøjlen (1) mod styrehandtaget, og hold den der. Fremdriften kobles til, og plæneklipperen sætter sig i gang fremerefter.

Sluk fremdriften:

• Slip fremdriftsbjlen (1). Fremdriften kobles fra, og plæneklipperen stopper. Forbrændingsmotoren kører videre.

10.4 Niveaumäler

Græsopsamlingskurven er udstyret med en niveaumäler (1) pá græsopsamlingskurvens overste del.

Luftströmmen, der opstår ved knivens rotation, og som sørger for opfyldningen af græsopsamlingskurven, lfter niveaumåleren (2): Græsopsamlingskurven fyldes med afklippet affald.

Efterhanden som graesopsamlingskurven fyldes med graes, reduceres denne luftstrom, og niveaumaleren synker ned (3):

Tomning af den fyldte graesopsamlingskurv ( 10.5)

10.5 Tøm graesopsamlingskurv

Risiko for kvaestelser! Fgragsopsamlingskurven tages af, skal forbraendingsmotoren vare standset af hensyn til sikkerheden.

Hægt graesopsamlingskurven af. (7.6)
- Hold græsopsamlingskurven på grebet (1) og på handtaget (2), og tøm kurven.
- Kontroller, at spjaeldet (3) er lukket korrekt. Sæt graesopsamlingskurven pa. (⇒ 7.6)

11. Vedligeholdelse

11.1 Generelt

Risiko for kvæstelser!

Folg sikkerhedsanvisningerne i kapitlet "Sikkerhed" ( 4.)

Arlig vedligeholdelse udfort af forhandleren:

Plaeneklipperen bør kontrolleres af forhandlieren en gang om aret. VIKING anbefaler en VIKING forhandler.

11.2 Rengør maskinen

Vedligheholdelsessinterval:

After hver brug

Risiko for kvaestelser!

Stands forbrændingsmotoren, og
træk tændrørshætten ud.
Benzintanken skal tommes (køres tom), før maskinen stilles i rengøringspositionen.

Rengøringsposition:

Vaelg skaeretrin 1. ( 7.7)
Losn styrehandtagets overste del (1) ved at dreje de to drejegreb (2).
Abn og hold udkastningsspjaeldet.
- Stil maskinen op i rengøringspositionen, indtil den selv kan stå.

11.3 Forbraendingsmotor

Vedligeholdelsesinterval:

Se betjeningsvejledningen til forbraendingsmotoren.

Generelle anvisninger:

Folg betjenings- og
vedligeholdesesanvisningerne, som du
kan &, den vedlagte
betjeningsvejledning til
forbrændingsmotoren.

For at sikre lang levetid er det vigtigt, at der altid er tilstraekkelig hoj oliestand, somt at olie- og luftfilteret udskiftes regelmaessigt.

I betjeningsvejledningen til forbraendingsmotoren vindes oplysninger om de anbefalede olieskift-intervaller somt informationer om motorolien og pafyldningsmaengden.

Køleribberne skal altid holdes rene for at sikre tilstrækkelig køling af forbraendingsmotoren.

11.4 Kontroller knivens

slidgranse

Risiko for kvaestelser!

Folg sikkerhedsanvisningerne i kapitlet "Sikkerhed". ( 4.)

Vedligeholdelsesinterval:

Før haverbrug.

Risiko for kvæstelser!

En slidt kniv kan knække og forarssage alvorlige kvæstelser. Følg derfor altid anvisningerne om knivens vedligeholdelse. Knivens slitage afhænger af anvendelsesstedet og varigheden. Anvendes maskinen pa en sandet bund eller ofte under tøre betingelser, slides kniven mere og hurtigere end normalt.

Kontrol:

Kniven (1) skal renses grundigt foor haver kontrl.

Stil maskinen irengøringspositionen. ( 11.2)

Knivtykkelse:

Knivtykkelsen (A) skal vare mindst 2 mm overalt. De vigtigste punkter er markeret pa billedet. (Kontroller med en skydelaere).

Slidgranse for skarene:

Skaerene mã maksimal slipes 5 mm ned afstand (B). Laeg en lineal (2) mod den forreste knivkant (3), og kontroller slitagen.

11.5 Vedligeholdelse af kniven

Risiko for kvaestelser!

Folg sikkerhedsanvisningerne i kapitlet "Sikkerhed". ( 4.) Det anbefales, at kniven afterslibes af en forhandler.

Demonter kniven:

Brug en travaiklods (1) (ca. 60 × 60 mm ) som modhold for kniven (2) under demonteringen.

• Løsn og skru knivbolten (3) ud. Skru knivbolten (3), skiven (4) ud, og tag kniven (2) af.

Slib kniven:

Risiko for kvaestelser!

Brug altid beskyttelsessbriller og.
handsker under silbingen.

• Afköl kniven under sibningen, f.eks. med vand. Den mä ikke blive blä, da skæreevn i sä fald forringes.
• Slib kniven ensartet for at undgå vibrationer pga. ubalance.
• Skaerevinklen på 30^ skal overholds.
  Overhold slidgrænserne under slibningen.

Risiko for kvaestelser!

Kniven skal udskiftes, hvis der er hakker eller ridser i den, eller hvisslidgraensen ( 11.4) er naet.

Monter kniven:

Brug en traiglods (1) som modhold for kniven (2) under monteringen.

Laskerne pa undersiden af kniven forhindrer forkert montering.

• Sæt kniven (2) med de ombukkede kanter opad på knivbøsningen (5).
  Sæt laseskiven (4) pa, og fastspænd den med knivbolten (3) med 60 - 65 Nm.

Risiko for kyæstelser!

Det foreskrevne

tilspaendingsmoment for knivbolten skal overholds nje.

Udskift laseskiven (4), hver gang kniven monteres.

Udskift knivbolten (3), hver gang kniven udskiftes.

11.6 Opbevaring (vinterpause)

Ved laengere driftspauser (vinterpause)
skal falgende punkter udfores:

• Rens alle ydre dele omhyggeligt.
  Smr samtige bevagelige dele godt ind i olie/fedt.
  Tøm benzintanken og karburatoren (f.eks. ved at kore dem tome).
• Skru taendrøret af (se forbrændingsmotorens betjeningsvejledning), og hæld ca. 3cm^3 motorolie forbrændingsmotoren gennem taendrørsåbningen. Tørn forbrændingsmotoren nogle gange.uden taendrør (træk i startkablet).

Brandfare!

Taendrørshaeten skal holdes væk fra taendrørsabningen på grund af antændelsesefare.

• Skru taendroret iigen (se ogsa betjeningsvejledningen til forbrændingsmotoren).

• Udfr en olieskift regelmaessigt (se betjeningsvejledningen til forbrændingsmotoren).

• Maskinen skal opbevares i et tør, likket og støvrit rum. Sørg for, at maskinen opbevares utilgængeligt for børn.

12. Transport

12.1 Transport

A

Risiko for kystelser!

Overhold kapitlet "Sikkerhed" ffor
transporten. ( 4.) Maskinen skal oftes af to personer.
Brug altid egnede personlige
værnimidler (sikkerhedssko,
solide handsker).
Trak taendrørshaeten af, for
maskinen loftes erer transporteres.

Loft ell er baer maskinen:

• Løft og bær kun maskinen pa holdepunktet (1) og pa styrehandtagets overste del (2), eller hvis dette er klappet ned pa styrehandtagets nederste dele (3) (se billeddet A).

Transporter maskinen:

A

Risiko for kystelser!

Maskinen ma kun surres fast, nár den star pa alle fire hjul. Kniven ligger ikke frit i denne position, og der kan ikke sive motorolie eller benzin ud (se billedet B).

Fastgør maskinen under transporten på en flade (anhænger, bil osv.) med egnede og tilstrækkeligt dimensionerede hjælpemidler, sä den ikke kan glide. Fastgør tove og seler på følgende steder på maskinen:

13. Sādan minimer du slid og undgår skader

Vigtige anvisninger til vedligeholdelse af Produktgruppen

Benzindrevne plæneklippere

Firmaet VIKING pátager sig intet ansvar for ting- og personskader, som opstår som følg af, at henvisingerne i betjeningsvejledningen misligholdes, isæh ved angår sikkerhed, betjening og vedligeholdelse, eller hvis der anvendesspabygningskomponenter ullerreservedele, der ikke er godkendt af VIKING.

For at undgå skader og unødig slitage på VIKING maskinen skal du altid følge nedenstående anvisninger:

1. Sliddele

Dele af VIKING maskinen udsættes ogsselv ved korrekt brug for normal slitage og skal alt after arter og varigheden af brugen udskiftes rettidigt.

Hertil hører bl.a.:

• K n i v

• Græsopsamlingskurv

Kilerem (MB 248 T, MB 253 T)

2. Overholdelse af

betjeningsvejledningens anvisninger

Brug, vedligeholdelse og opbevaring af VIKING maskinen skal ske lige sa omhyggeligt, som det er beskrevet i donne betjeningsvejledning. Brugeren hæfter selv for alle skader, der matte opstå som følge af tilsidesættelse af sikkerheds-, betjenings- og vedligeholdsesanvisningerne.

Dette gelder isaer for:
-Produktendaringer, der/DD er godkendt af VIKING.
- Anvendelse af forbrugsstoffer, der ikke er godkendt af VIKING (smre remedler, benzin og motorolie, se henvisninger fra producenten af forbrændingsmotoren).
- Anvendelse af værktj erler tilbehør, som ikke er godkendt erler egnet tilprodukter erller ikke er af tilstrækkelig kvalitet.
- Brug af Produktet til andet end det af producenten foreskrevne formal.
- Anvendelse af Produktet ved sportsarrangemente erler i konkurrencer.
-Folgeskader som ffolge af fortsat brug afprodukter med defekte komponenter.

3. Vedligheholdelsesarbejde

Alle de former for arbejde, der er beskrevet i afsnittet "Vedligeholdelse", skal gennemfores regelmaessigt.

Hvis dette vedligeholdelsesarbejde/DD kan udfores af brugeren selv, skal arbejdet udfores af en forhandler.

VIKING anbefaler, at alle former for vedligeholdelsesearbejde og reparationer kun udfores af en VIKING forhandler.

VIKING forhandlne tilbydes regelmæssigt seminarer og tekniske informationer.
Safremt dette arbejde ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for.
Herunder horer bl.a.:
-Korrosionsskader eller falgeskader på grund af uhensigtsmæessig opbevaring.

• Skader på maskinen på grund af anvendelse af andre resededele afindre god kvalitet.
• Skader pga./DDrfert ell er utilstrakkelig vedligeholdelse, ell skader pga.vedligeholdses- eller reparationsarbejder, som icke udfores pa forhandlernes varksted.

14. Miljøbeskyttelse

Det afskarne graes ma ikke smides i skraldespanden, men bo r derimod komposteres.

Emballage, maskine og tilbehør er fremstillet af materialer, der

kan genbruges, og som skal bortskaffes i overensstemmelse hermed.

Miljørrigtig bortskaffelse, hvormaterialerester sorteres, fremmermuligheden for at genanvende brugbarematerialer.Derfor skal maskinen afeveresp en genbrugsstation, nar den er opsli dt.Folg anvisingerne i kapitlet"Bortskaffelse" ( 4.9) i forbindelse medbortskaffelse.

Kontakt genbrugsstationen aller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt.

15. Standardreservedele

Knife MB 248, MB 248 T

63507020102

Knife MB 253, MB 253 T

6371 702 0101

Knivbolt

90083199028

Laseskive

00007026600

Knivens fastgorelselementer (f. eks. knibbolten) skal udskiftes, nár kniven udskiftes erler monteres. Reservedele fas som tilbehør hos din VKING forhandler.

16. Producentens EF-overensstemmelseserklaerin

Vi,

VIKING GmbH

Plaeneklipper, handbetjent med forbrændingsmotor (MB)

Fabrikat: VIKING

Type: MB 248.3

MB 248.3 T

Serienummer: 6350

Type: MB 253.0

MB 253.0 T

Serienummer: 6371

er i overensstemmelse med fologende EU-direktiver:

Sammensætning og opbevaring af tekisk documentation: Johann Weiglhofer
VIKING GmbH

Konstruktsåret og serienummeret stär pa maskinens typeskilt.

MB 248.3, MB 248.3 T

Malt lydeffektniveau: 95,2 dB(A)

Garanteret lydeffektniveau: 96 dB(A)

Sektionsleder for forsknig og Produktudvikling

17. Tekniske data

MB 248.3 / MB 248.3 T:

Serienummer: 6350

Forbrændingsmotor, 4-takts type: forbraermotor

Nom. effekt ved 1,6 - 2900
mærkehastighed: kW-omdr/.

Slagvolumen: 125 ccm

Benzintank: 0,81

Stojniveau pa
arbejdspladsen L_pA 85 dB(A)
Usikkerhed K_pA 1 dB(A)

Anfört vibrationskarakteristik iht. EN 12096:

Malt vardi ahw 4,85 m/sek.2

Usikkerhed Khw 2,43 m/sek.2 Måling iht. EN 20643

L/B/H: 155/52/106 cm
Vægt: 27/29 kg

MB 253.0 / MB 253.0 T:

Serienummer: 6371

MB 253.0 / MB 253.0 T:

Forbraendingsmotor, 4-takts type: forbraendings-motor

Motortype: Kohler XT675

Nom. effekt ved 2,2 - 2800
mærkehastighed: kW-omdr./min.

Slagvolumen: 149 ccm

Benzintank: 1,4 I

Stojniveau pa
arbejdspladsen LpA 86 dB(A)
Usikkerhed KpA 1 dB(A)

Anfört vibrationskarakteristik iht. EN 12096:

Malt vardi ahw 6,40 m/sek.2

Usikkerhed Khw 2,56 m/sek. Maling iht. EN 20643

L/B/H: 160/55/106 cm
Vægt: 30/33 kg

MB 248.3 / MB 248.3 T MB 253.0 / MB 253.0 T:

Sikkerhedsanord- ning:

Startanordning: Tilspændingsmo

Se betjeningsvejledningen til forbraendingsmotoren.

Feil:

Forbraendingsmotoren starter称之

Muligarsag:

-Motorstopboglen er ici trykket ind.

-Benzintanken er tom; benzinslangen er tilstoppet.

-Darlig, forurenet aller gammad benzin i tanken.

• Luftfilteret er snavset.

-Taendrørshætten er trukket af taendrøret; taendrøskablet er fastgjort darligt pa taendrørshætten.

-Taendroret er tilsdet eller beskadiget; forkert elektrodeafstand.

• Primeren er/DDke aktiveret (MB 248, MB 248 T).

Afhjaelpning:

Tryk motorstopbajlen mod styrehandtaget, og hold fast. ( 10.1)

-Fyld benzin pa;rens benzinslangen.
- Anvend altid frisk kvalitets- og blyfri benzin (92 oktan); rens karburatoren.
-Rens luftfilteret.
- Saet taendrørshæten pa; afprøv forbindelsen mellem taendrørskablet og-hætten.
-Rens ell er udskift taendrre; ind stil gnistgabet.
- Tryk 3 gange pa primeren før opstarten. ( 10.1)

Fejl:

Startbesvær eller forbrændingsmotorens ydelse falder.

Muligarsag:

• Plaeneklipperhuset er tilstoppet.
• Graessläning med for lav't skæretrin eller fremføringshastigheden er for hj i forhold til klippehjden.
  Der er vand i benzintanken og karburatoren, karburatoren er tilstoppet.
  Der er snavs i benzintanken.
• Luftfilteret er snavset.
  -Taendrgerettilsodet.

Afhjaelpning:

-Rengr plaeneklipperhus (traek taendrorshaeten af!). ( 11.2)
- Indstil et hjere skaeretrin, aller reducier skubbehastigheden. ( 7.7)
-Tom benzintanken,rens benzinslangen og karburatoren.
-Rengor benzintanken.
-Rensluftfilteret.
-Rens taendrøret.

Fejl:

Forbraendingsmotoren bliver meget varm.

Muligarsag:

-For lav oliestand i

forbraendingsmotoren.

-Koleribberne er snavsede.

Afhjaelpning:

• Skift motorolien. ( 7.8)
  -Rens koleribberne. ( 11.2)

Fejl:

Kraftige vibrationer under driften.

Muligarsag:

-Klippeværktj defekt.
- Forbrændingsmotoren sidder Iøs.

Afhjaelpning:

-Kontroller og reparer EVT. kniven, knivakslen og knivfastgorelsen (knivbolt og laseskive).
- Spænd forbændingsmotorens monteringsbolte.

Fejl:

Ujævnt snit, plænen bliver gul

Muligarsag:
- Kniven er slov eller slidt
Afhjaelpning:
-Slib ell er udskift kniven ( 11.4), (11.5),

19. Serviceplan

19.1 Leveringsbekraeftelse

Model:

Dato:

Naeste service

Dato:

Han bekrafter udforelsen af de enkelte servicepunkter i de fortrykte felter.

Service udfort den

00 Data for naeste serviceeiftersyn
