GEBRUIKSAANWIJZING WG368E.9 WORX

1. Maak het zwaard en het tandwiel schoon.

2. Gebruik een smeerpistool. Steek de punt

van het pistool in de smeeropening en spuit er vet in tot het er aan de buitenkant van het tandwiel uitkomt. (Siehe X)

3. Om het tandwiel te draaien trekt u met de

• Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.Kettingzaag op batterijen NL

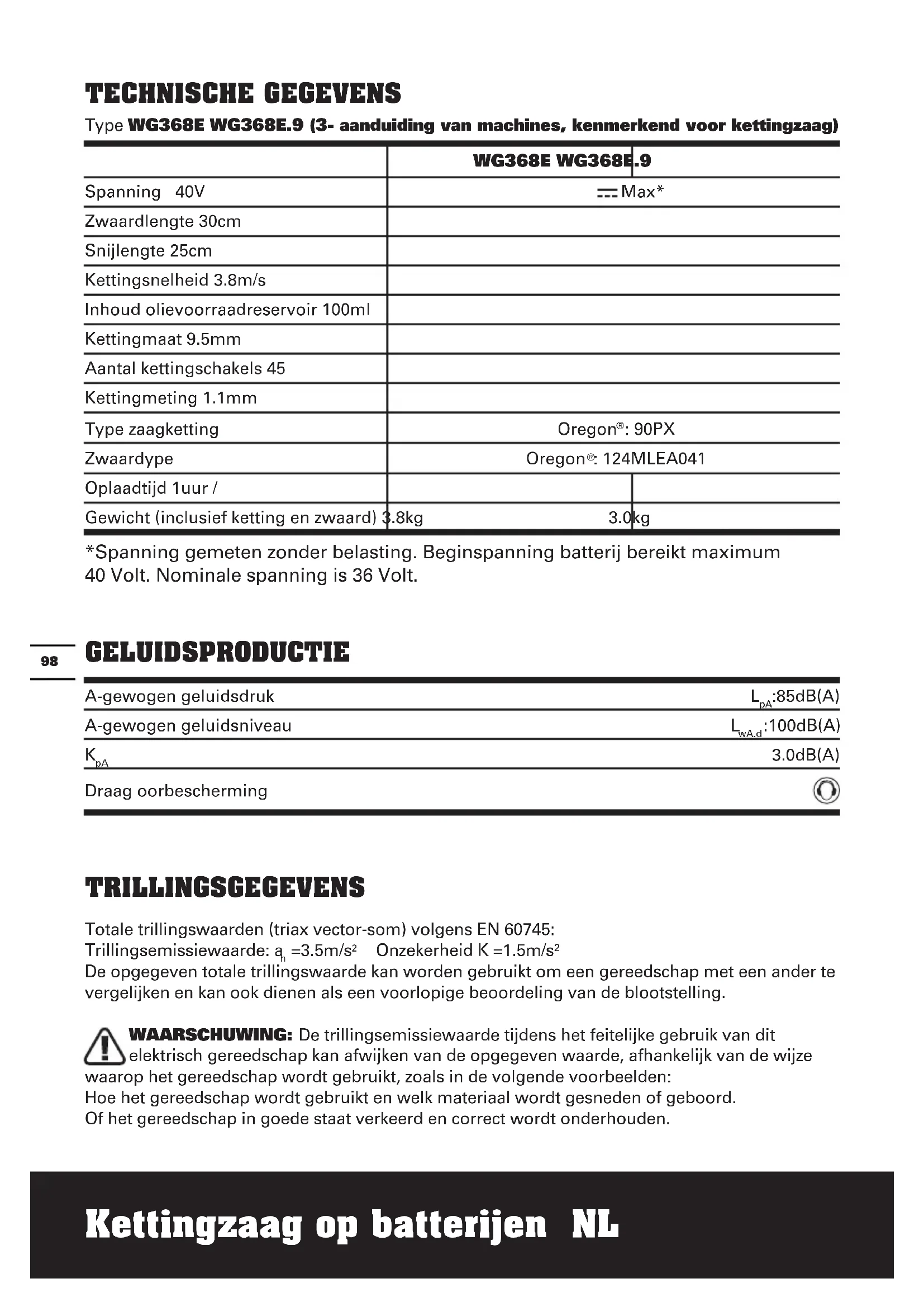

TECHNISCHE GEGEVENS Type WG368E WG368E.9 (3- aanduiding van machines, kenmerkend voor kettingzaag) WG368E WG368E.9 Spanning 40V Max* Zwaardlengte 30cm Snijlengte 25cm Kettingsnelheid 3.8m/s Inhoud olievoorraadreservoir 100ml Kettingmaat 9.5mm Aantal kettingschakels 45 Kettingmeting 1.1mm Type zaagketting Oregon

: 90PX Zwaardype Oregon

: 124MLEA041 Oplaadtijd 1uur / Gewicht (inclusief ketting en zwaard) 3.8kg 3.0kg *Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 40 Volt. Nominale spanning is 36 Volt. GELUIDSPRODUCTIE A-gewogen geluidsdruk L

Onzekerheid K =1.5m/s² De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling. WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. Of het gereedschap in goede staat verkeerd en correct wordt onderhouden.Kettingzaag op batterijen NL

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies. Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt. Vermijd het gebruik van gereedschap bij temperaturen van 10

C of minder. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. TOEBEHOREN WG368E WG368E.9 Zaagkettinghechtolie (100ml) 1 1 Beschermkap voor het mes 1 1 Lader (WA3735) 1 / Batterij (WA3536) 1 / Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kies het type dat geschikt is voor het werk dat u van plan bent uit te voeren. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.Kettingzaag op batterijen NL

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR VERMOGENSMACHINE WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag. De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken. b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen. c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2) ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok. b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok. c) Stel uw elektrische gereedschap niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok. d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok. e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok. f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, eenKettingzaag op batterijen NL

veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel. c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken. d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel. e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen. g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en – opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.

4) GEBRUIK EN ONDERHOUD VAN

ELEKTRISCH GEREEDSCHAP a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is. b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd. c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap. d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn. e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/ messen zal minder snel vastlopen en is makkelijker te bedienen. g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.Kettingzaag op batterijen NL

ACCUGEREEDSCHAP a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack. b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand. c) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand. d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft. VEILIGHEIDSVOORSCHRIFTEN VOOR KETTINGZAGEN

1. Houd bij een lopende zaag alle

lichaamsdelen uit de buurt van de zaagketting. Controleer voor het starten van de zaag dat de zaagketting niets aanraakt. Bij werkzaamheden met een kettingzaag kan een moment van onoplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting worden meegenomen.

2. Houd de kettingzaag met uw

rechterhand aan de achterste handgreep en met uw linkerhand aan de voorste handgreep vast. Als u de kettingzaag anders vasthoudt, loopt u een hoger risico op verwondingen. Houd de kettingzaag daarom alleen zoals voorgeschreven vast.

3. Houd het gereedschap alleen aan de

geïsoleerde handgrepen vast, omdat de kettingzaag in aanraking kan komen met verborgen bedrading. Als de zaagketting een onder stroom staande draad aanraakt, zorgt dit er voor dat niet- geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

4. Draag een veiligheidsbril en

gehoorbescherming. Overige beschermende uitrusting voor hoofd, handen, benen en voeten wordt geadviseerd. Passende beschermende kleding vermindert het verwondingsgevaar door rondvliegend spaanmateriaal en toevallig aanraken van de zaagketting.

5. Werk met de kettingzaag niet op een

boom. Bij gebruik van een kettingzaag op een boom bestaat verwondingsgevaar.

6. Let er altijd op dat u stevig staat en

gebruik de kettingzaag alleen als u op een stevige en vlakke ondergrond staat. Een gladde of instabiele ondergrond kan, in het bijzonder bij het gebruik van een ladder, tot het verlies van de controle over uw evenwicht en de kettingzaag leiden.

7. Houd er bij het afzagen van een onder

spanning staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de bediener raken, of kan deze de bediener de controle over de kettingzaag doen verliezen.Kettingzaag op batterijen NL

8. Wees bijzonder voorzichtig bij het

zagen van laag houtgewas en jonge bomen. Het dunne materiaal kan in de zaagketting blijven hangen en op u slaan of u uit het evenwicht brengen.

9. Draag de kettingzaag aan de

voorste handgreep met stilstaande zaagketting en naar achteren wijzende geleidingsrail. Breng altijd de veiligheidsafscherming aan voordat u de kettingzaag vervoert of opbergt. Een zorgvuldige omgang met de kettingzaag vermindert de kans op per ongeluk aanraken van de lopende zaagketting.

10. Volg de aanwijzingen voor het smeren,

de kettingspanning en het wisselen van toebehoren op. Een onjuist gespannen of gesmeerde ketting kan breken of het terugslagrisico verhogen.

11. Houd handgrepen droog, schoon en

vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle over de kettingzaag.

12. Zaag alleen hout. Gebruik

de kettingzaag alleen voor werkzaamheden waarvoor deze bestemd is. Voorbeeld: Gebruik de kettingzaag niet voor het zagen van plastic, metselwerk of bouwmaterialen die niet van hout zijn. Het gebruik van de kettingzaag voor werkzaamheden waarvoor deze niet bestemd is, kan tot gevaarlijke situaties leiden.

OORZAKEN EN VOORKOMING VAN EEN

TERUGSLAG: Terugslag kan optreden als de punt van de geleidingsrail een voorwerp raakt of als het hout buigt en de zaagketting in de groef wordt vastgeklemd. Een aanraking met de punt van de geleidingsrail kan in veel gevallen tot een onverwachte en naar achteren gerichte actie leiden, waarbij de geleidingsrail omhoog en in de richting van de bediener wordt geslagen. Het vastklemmen van de zaagketting aan de bovenkant van de geleidingsrail kan de geleidingrail snel in de richting van de bediener terugstoten. Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en u zich mogelijk ernstig verwondt. Vertrouw niet uitsluitend op de in de kettingzaag ingebouwde veiligheidsvoorzieningen. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om zonder ongevallen en zonder verwondingen te kunnen werken. Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven: – Houd de zaag met beide handen vast, waarbij duim en vinger de grepen van de kettingzaag omsluiten. Neem een zodanige lichaamshouding in en houd uw armen in een zodanige positie, dat u stand kunt houden ten opzichte van de terugslagkrachten. Als geschikte maatregelen worden getroffen, kan de bediener de terugslagkrachten beheersen. Laat de kettingzaag nooit los. – Voorkom een abnormale lichaamshouding en zaag niet boven schouderhoogte. Daardoor wordt per ongeluk aanraken met punt van de kettinggeleider voorkomen en kan de kettingzaag in onverwachte situaties beter onder controle worden gehouden. – Gebruik altijd de door de fabrikant voorgeschreven vervangende kettinggeleiders en zaagkettingen. Verkeerde vervangende kettinggeleiders en zaagkettingen kunnen tot kettingbreuk en terugslag leiden. – Houd u aan de aanwijzingen van de fabrikant voor het slijpen en het onderhoud van de zaagketting. Te lage dieptebegrenzers verhogen de neiging tot terugslag. VEILIGHEIDSINSTRUCTIES

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.Kettingzaag op batterijen NL

b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken. c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht. d) Stel accupacks niet bloot aan mechanische schokken. e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts. f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt . g) Houd batterijcellen en accupacks schoon en droog. h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

i) Accupacks moeten voor gebruik

worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies. j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt. k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie. l) Accupacks presteren het best bij normale kamertemperatuur (20°C ± 5°C). m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden. n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type. o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur. p) Houd accupacks buiten het bereik van kinderen. q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik. r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is. s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat .Kettingzaag op batterijen NL

SYMBOLE BEOOGD GEBRUIK De machine is bestemd voor het vellen van bomen en het zagen van stammen, takken, houten balken, planken etc. en kan worden gebruikt voor schulpen (in de lengte van de houtnerf) en afkorten (dwars op de houtnerf). Deze machine is niet geschikt voor het zagen van minerale materialen. MONTAGE WAARSCHUWING! Voordat U de ketting aanraakt of andere aanpassingen maakt, zorg ervoor dat het gereedschap is uitgeschakeld en de batterij is verwijderd. Draag altijd werkhandschoenen bij de omgang met de zaagketting.

1. Pak alle delen voorzichtig uit.

2. Leg de kettingzaag neer op een recht

3. Gebuik uitsluitens een originele ketting van

WORX die voor de kettingzaag ontworpen is.

4. Leg de zaagketting (8) in de rondlopende

sleuf van het zwaard (7). Let op de juiste looprichting. Vergelijk de ketting met het looprichtingsymbool (13) (Zie B). Controleer of de vanger van de kettingspanner (17) naar buiten gericht is. (Zie A)

5. Leg de kettingschakels om het kettingwiel

(12) zo aan dat de bevestigingsbouten (16) en de beide zwaardgeleidingsbruggen in het langgat van het zwaard (7). (Zie B)

6. Controleer of alle delen goed geplaatst zijn.

bout van de kettingvanger (19) past in de groef van de dekplaat (11). (Zie D)

8. Schroef de dekplaat vast (11) met de

blokkeerknop (10). (Zie E) WAARSCHUWING: De ketting is nog niet gespannen. De ketting moet gespannen worden zoals beschreven is onder “De kettnig spannen”. De ketting moet worden geïnspecteerd om zeker te zijn dat de geschikte spanning aanwezig is. WAARSCHUWING Lees de gebruikershandleiding om het risico op letsels te beperken. Draag oorbescherming Draag een veiligheidsbril Draag een stofmasker Niet blootstellen aan regen of water Niet blootstellen aan regen of water Niet verbranden Batterijen niet weggooien. Breng lege accu’s naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt. Dit product is gemarkeerd met een symbool betreffende het verwijderen van elektrisch en elektronisch afval. Dat betekent dat het product niet bij het huisvuil geworpen mag worden, maar naar een inzamelingspunt moet worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/CE. Daar wordt het dan gedemonteerd voor recycling, zodat de schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten kunnn gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.Kettingzaag op batterijen NL

ZAAGKETTING SPANNEN Controleer de kettingspanning voor het begin van de werkzaamheden, na de eerste keren zagen en tijdens het zagen regelmatig. In het bijzonder bij nieuwe zaagkettingen moet in het begin met verslapping worden gerekend. WAARSCHUWING: Verwijder de batterij uit het gereedschap voordat U de spanning van de zaagketting aanpast. WAARSCHUWING: De snijranden van de zaagketting zijn scherp. Gebruik handschoenen als u de ketting hanteert. WAARSCHUWING: Zorg altijd voor de juiste kettingspanning. Een losse ketting geeft een hoger risico op terugslag. Een losse ketting kan uit de groef van het zwaard springen. Dit veroorzaakt verwonding voor de gebruiker en schade aan de ketting. Een losse ketting geeft hogere slijtage aan ketting, zwaard en tandwiel.

1. Leg de kettingzaag neer op een recht

richting van de wijzers van de klok tot de juiste kettingspanning is bereikt. De juiste kettingspanning wordt automatisch bereikt. Het ratelmechanisme verhindert dat de spanning te los is. (Zie F1)

3. Controleer de spanning die is ingesteld

door de automatische kettingspanknop. De zaagketting (8) is correct gespannen wanneer deze in het midden ca. 3-6mm kan worden opgetild (de kettingschakels moeten gewoon in de zaagbladgeleider blijven). Dit moet met één hand gebeuren door het omhoogtrekken van de zaagketting tegen het eigen gewicht van de machine. (Zie F2) Gebruik een schroevendraaier om de ketting rond de geleiderstaaf te bewegen om te controleren of er geen kinken zijn. De ketting moet vrij draaien. (Zie F3)

4. Komt de ketting los, schroef dan de

kettingspanknop volledig los en schroef de dekplaat met de blokkeerknop weer stevig vast. KETTINGSMERING BELANGRIJK: De kettingzaag wordt niet met zaagkettinghechtolie gevuld geleverd. Het is belangrijk om de kettingzaag voor gebruik met olie te vullen. Het gebruik van de kettingzaag zonder zaagkettinghechtolie of bij een oliepeil onder de minimummarkering leidt tot beschadiging van de kettingzaag. OPMERKING: De levensduur en de snijcapaciteit van de ketting hangt af van de optimale smering. Daarom wordt tijdens het gebruik de zaagketting automatisch met zaagkettinghechtolie gesmeerd. Olietank vullen:

1. Plaats de kettingzaag met de olietankdop

naar boven op een geschikte ondergrond.

2. Maak met een doek de omgeving van de

olietankdop schoon, schroef de dop los en verwijder deze.

3. Giet er kettingzaagolie in tot het reservoir

vol is. ISO VG32 staaf- en kettingolie van elk merk kan worden gebruikt.

4. Let erop dat er geen vuil in de olietank

terechtkomt. Breng de olietankdop weer aan en sluit af. BELANGRIJK: Om uitwisseling van lucht tussen olietank en omgeving mogelijk te maken, zijn er kleine openingen in de olietankdop. Zet de zaag, wanneer u deze niet gebruikt, altijd horizontaal neer, om uitlopen van olie te voorkomen (olietankdop 4 wijst omhoog). Gebruik uitsluitend de geadviseerde, biologisch afbreekbare hechtolie om beschadiging van de kettingzaag te voorkomen. Gebruik nooit gerecyclede olie of oude olie. Bij gebruik van niet- toegelaten olie vervalt de garantie.

DE AUTOMATISCHE OLIESPUIT

CONTROLEREN De goede werking van de automatische oliespuit kan worden gecontroleerd door de kettingzaag in te schakelen en de punt van de kettinggeleider (7) naar een stuk karton of papier op de grond te richten.Kettingzaag op batterijen NL

Als een toenemend oliepatroon ontwikkelt op het karton, werkt de automatische oliespuit goed. Als er geen oliepatroon is, ondanks een vol oliereservoir, moet u contact opnemen met de klantendienst van WORX of met een door WORX erkende onderhoudsagent. VOORZICHTIG: Raak de grond niet met de ketting. Zorg voor een veiligheidsafstand van 30cm. BEDIENING

1. VOORDAT U HET DRAADLOOS

GEREEDSCHAP GEBRUIKT WAARSCHUWING! De oplader en het accupack zijn ontworpen om samen gebruikt te worden, probeer dus geen andere apparaten te gebruiken. Zorg ervoor dat er nooit metalen objecten in de oplader of de contactpunten van het accupack komen, dit kan zorgen voor een elektrische schok en is gevaarlijk. OPMERKING: Het accupack is NIET opgeladen. Deze moet u dus voor gebruik opladen. De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader.

2. DE BATTERIJEN OPLADEN

De Lithium-ionbatterij is beschermd tegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit. In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te kunnen opladen. Laat de batterij enige tijd afkoelen voor het heropladen.

3. HET ACCUPACK VERWIJDEREN OF

PLAATSEN (Zie G) Druk op de ontgrendelingsknop van de batterijdoos om de batterijdoos uit de kettingzaag te verwijderen. Stop de batterijdoos na het opladen in de batterijpoort (Zie G). U hoeft alleen maar licht te duwen en wat druk uit te oefenen tot een klik hoorbaar is. Controleer om te zien of de batterij volledig is vastgemaakt. OPMERKING: Verwijdert u het batterijpakket, houd het dan stevig vast zodat het niet valt en letsel veroorzaakt.

4. LAMPJES VOOR DE ACCUTOESTAND

(Zie H) OPMERKING: De lampjes geven de toestand van de accu aan als de knop van de accu wordt ingedrukt. De lampjes tonen constant de toestand en de conditie van de accu, en wel als volgt: Druk op de knop “POWERTEST” en het verlichtingsknopje wordt verlicht. Als de drie groene lichten branden, is de batterij zeer sterk opgeladen. Als twee groene lichten ( ) branden, is de batterij matig opgeladen. Als slechts één licht ( ) brandt, is de batterij leeg. BEANGRIJK: Wanneer slechts één lampje oplicht, is de batterij te veel ontladen, ondanks het feit dat het gereedschap nog steeds kan werken. Als u het gereedschap blijft verder gebruiken met de batterij in ontladen positie, kan de levensduur en prestaties van uw batterij beperken.

5. IN- EN UITSCHAKELEN (Zie I)

Als u de machine wilt inschakelen, drukt u op de inschakelblokkering (3), vervolgens drukt u de aan/uitschakelaar (2) helemaal in en houdt u de schakelaar in deze stand vast. De inschakelblokkering (3) kunt u nu loslaten. Als u de machine wilt uitschakelen, laat u de aan/ uit-schakelaar (2) los. Werkzaamheden BELANGRIJK: Is de olietank gevuld? Controleer de oliepeilaanduiding (18) voor de werkzaamheden en regelmatig tijdens de werkzaamheden. Vul olie bij wanneer het oliepeil de onderkant van het peilglas bereikt heeft. De vulling is voldoende voor ca. 20 minuten, afhankelijk van de pauzes en de intensiteit van de werkzaamheden (Zie J). Controleer de kettingspanning tijdens het zagen elke 10 minuten.Kettingzaag op batterijen NL

2. Controleer of het deel van de boomstam

niet op de grond ligt. Dit verhindert dat de ketting (8) de grond raakt wanneer door de stam wordt gezaagd. Als de grond wordt geraakt terwijl de ketting beweegt, kan dit gevaar opleveren en wordt de ketting bot.

3. Houd de zaag met beide handen stevig

vast. Neem het voorste handvat in de linkerhand en het achterste handvat in de rechterhand. Gebruik een stevige greep. Omsluit de grepen altijd met duim en vingers. (Zie K).

4. Zorg dat u een stabiele positie aanneemt.

Zet de voeten op schouderbreedte uit elkaar. Verdeel uw gewicht gelijkmatig over beide voeten.

5. Wanneer u klaar bent om te zagen, duwt

u de ontgrendelingsknop (3) volledig naar binnen met de rechterduim en drukt u de starter samen. Hierdoor wordt de zaag ingeschakeld. Als u de starter loslaat, wordt de zaag uitgeschakeld. Controleer of de zaag op volle snelheid werkt voordat u het zagen start.

6. Wanneer u begint te zagen, plaatst u de

bewegende ketting langzaam tegen het hout. Houd de zaag stevig op zijn plaats om mogelijk stuiteren of glijden (zijdelingse beweging) van de zaag te voorkomen.

7. Geleid de zaag met lichte druk en oefen

geen overmatige kracht uit op de zaag. De motor wordt overbelast en kan doorbranden. Hierdoor doet de zaag zijn werk beter en veiliger aan de snelheid waarvoor deze was bedoeld.

8. Verwijder de zaag uit een inkeping terwijl

de zaag op volle snelheid werkt. Stop de zaag door de aan/uit-schakelaar los te laten. Controleer of de zaag is gestopt voordat u de zaag neerzet.

9. Blijf oefenen op afvalstronken in een

veilige werkomgeving tot u met de zaag vertrouwd bent en u gemakkelijk met een vloeiende beweging en een stabiele zaagsnelheid kunt werken. Apparaten voor de terugslagveiligheid op deze zaag Deze zaag heeft een ketting met een lage terugslag en een kettinggeleider met verminderde terugslag. Beide items verminderen de kans op terugslag. Er kan echter nog steeds wat terugslag optreden met deze zaag. Ter voorkoming van zaagterugslag.

• Houd de zak met beide handen vast terwijl hij loopt. Gebruik een stevige greep. Omsluit de grepen altijd met duim en vingers.

• Zorg ervoor dat alle veiligheidsvoorzieningen aanwezig zijn. Zorg ervoor dat ze goed functioneren.

• Zorg dat u niet te ver reikt of zaagt boven schouderhoogte.

• Zorg er altijd voor dat u stevig staat en goed in balans bent.

• Sta een weinig aan de linkerzijde van de zaag. Hierdoor is uw lichaam niet in een directe lijn ten opzichte van de ketting.

• Pas op dat de punt van het zwaard nergens mee in aanraking komt terwijl de ketting in beweging is.

• Probeer niet twee blokken tegelijk door te zagen. Zaag een blok tegelijk.

• Probeer niet de punt van het zwaard in het hout te begraven (boren in houtmet de punt van de zaag).

• Wees bedacht op bewegende takken of andere krachten die de zaagsnede kunnen dichtknijpen of met de ketting in aanraking kunnen komen.

• Ga zeer voorzichtig te werk wanneer u verder gaat zagen in een eerder gemaakte zaagsnede.

• Gebruik alleen de ketting en de kettinggeleider met lage terugslag die bij deze kettingzaag zijn geleverd.

• Werk nooit met een losse, verslapte of sterk versleten zaagketting. Let op de juiste kettingspanning. De zaag veilig gebruiken

1. Gebruik de kettingzaag alleen met een

2. Houd de kettingzaag aan de rechterkant

van uw lichaam (Zie L).Kettingzaag op batterijen NL

3. De ketting (8) moet op volle snelheid lopen

voordat het met het hout in contact mag komen.

4. Gebruik de metalen grijptand (9)om de

zaag vast te zetten op het hout voordat u begint te zagen.

5. Gebruik de grijptanden als hefboompunt

(a) tijdens het zagen. (Zie M)

6. Bedien de kettingzaag niet met volledig

gestrekte armen, probeer geen gebieden te zagen die moeilijk te bereiken zijn of ga niet op een ladder staan tijdens het zagen. (Zie N)

ZAGEN VAN HOUT ONDER SPANNING

(Zie O) WAARSCHUWING: Houd er bij het afzagen van een onder spanning staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de bediener raken, of kan deze de bediener de controle over de kettingzaag doen verliezen. Wanneer hout aan beide zijden wordt ondersteund, eerst van boven (Y) een derde gedeelte van de diameter door de stam zagen en vervolgens van onderen (Z) op dezelfde plaats de stam doorzagen om splinteren en vastklemmen van de zaag te voorkomen. Voorkom daarbij contact van de zaagketting met de grond. Wanneer hout slechts aan één zijde wordt ondersteund, eerst van onderen (Y) een derde van de diameter naar boven zagen en vervolgens op dezelfde plaats van boven (Z) de stam doorzagen om splinteren en vastklemmen van de zaag te voorkomen. BOMEN VELLEN (Zie P) Draag altijd een helm om beschermd te zijn tegen vallende takken. Met de kettingzaag mogen alleen bomen worden geveld waarvan de stamdiameter kleiner is dan de lengte van het zwaard. Scherm de werkomgeving af. Let erop dat zich geen personen of dieren ophouden in de buurt waar de boom valt. Probeer nooit om een vastgeklemde zaag met een lopende motor vrij te krijgen. Gebruik houten spieën om de zaagketting te bevrijden. Als u met twee of meer personen tegelijkertijd zaagt en velt, houd dan als afstand tussen de vellende en de zagende personen minstens de dubbele hoogte aan van de te vellen boom. Let er bij het vellen van bomen op, dat u andere personen niet blootstelt aan gevaar, u geen leidingen raakt en geen materiële schade veroorzaakt. Als een boom met een stroomleiding in aanraking komt, breng dan direct de energiemaatschappij hiervan op de hoogte. Stel u als bediener van de kettingzaag, bij zaagwerkzaamheden op een helling, boven de te vellen boom op, omdat de boom na de val waarschijnlijk bergaf zal rollen of glijden. Voor het vellen dient een vluchtweg te worden gepland en wanneer nodig vrijgemaakt te worden. De vluchtweg dient van de te verwachten vallijn schuin naar achteren weg te leiden. Houd voor het vellen rekening met de natuurlijke helling van de boom, de plaats van grote takken en de windrichting, om de valrichting van de boom te kunnen beoordelen. Verwijder vuil, stenen, losse schors, spijkers, nieten en draad van de boom. Inkepingen zagen: Zaag haaks op de valrichting een kerf (X – W) met een diepte van 1/3 van de boomdiameter. Zaag eerst de onderste horizontale inkeping. Hierdoor voorkomt u het vastklemmen van de kettingzaag of van de geleidingsrails bij het zagen van de tweede inkeping. Inkeping voor het vellen van de boom zagen: Zaag de inkeping (Y) voor het vellen van de boom minstens 50 mm boven de horizontale inkeping. Zaag de inkeping voor het vellen van de boom parallel aan de horizontale inkeping. Zaag de inkeping slechts zo diep in, dat er nog een verbindingsstuk (valrand) blijft staan, dat als scharnier kan werken. Het verbindingsstuk verhindert, dat de boom draait en in de verkeerde richting valt. Zaag het verbindingsstuk niet door. Als de inkeping voor het vellen van de boomKettingzaag op batterijen NL

in de buurt van het verbindingsstuk komt, moet de boom met vallen beginnen. Als het erop lijkt, dat de boom mogelijkerwijs niet in de gewenste richting valt of terugbuigt en de zaagketting vastklemt, onderbreekt u het zagen van de inkeping voor het vellen van de boom en gebruikt u een spie van hout, kunststof of aluminium om de inkeping te openen en om de boom in de gewenste valrichting te doen omslaan. Als de boom begint te vallen, verwijdert u de kettingzaag uit de inkeping, schakelt u de zaag uit, legt u deze neer en verlaat u het gevarenbereik via de geplande vluchtroute. Let op naar beneden vallende takken en struikel niet. Door het indrijven van een spie (Z) in de zaaglijn moet de boom nu ten val worden gebracht. Let wanneer de boom begint te vallen op naar beneden vallende takken en twijgen.

TAKKEN VAN DE GEVELDE BOOM

AFZAGEN (Zie Q) Laat grote, naar beneden gerichte takken eerst nog staan wanneer u takken van de gevelde boom afzaagt. Zaag kleine takken in één keer af, zoals op de afbeelding getoond. Zaag onder spanning staande takken van onderen naar boven om astklemmen van de zaag te voorkomen. BOOMSTAM IN STUKKEN ZAGEN (Zie R) Zorg ervoor dat u stevig staat en verdeel uw lichaamsgewicht gelijkmatig over beide oeten wanneer u de gevelde boomstam in stukken zaagt. Leg indien mogelijk takken, balken of spieën onder de stam om deze te steunen. Houd u aan de aanwijzingen om gemakkelijk te zagen. Als de boomstam over de hele lengte gelijkmatig op de grond ligt, zoals afgebeeld, zaagt u vanaf de bovenkant. Als de boomstam aan één kant hoger ligt, zoals afgebeeld, zaagt u eerst een derde van de stamdiameter vanaf de onderkant en vervolgens de rest vanaf de bovenkant. (Zie S) Als de boomstam aan twee kanten wordt ondersteund, zoals afgebeeld, zaagt u eerst twee derde van de stamdiameter vanaf de bovenkant en vervolgens een derde vanaf de onderkant. (Zie T) WAARSCHUWING: (Zie U)

• Werkt u op een helling,pas dan op dat het blok niet naar beneden rolt. Zet het blok met houten pennen vast. Sla de pennen onder het blok in de grond. Blijf tijdens het zagen boven het blok staat. Het blok kan na het zagen wegrollen.

• Probeer niet twee blokken tegelijk door te zagen. U verhoogt daarmee het risico op terugslag.

• Zaagt u een blok door, houd het dan niet met de hand of een been vast.

• Zaagt u een blok door, sta dan niet toe dat een helper het blok vasthoudt.

• Schakel de zaag uit en verwijder de batterijdoos voordat u de zaag van de ene plek naar de andere verplaatst. ONDERHOUD/ TERUGSLAG

Let op de onderhoudsinstructies in deze handleiding. De kans op terugslag wordt verminderd door de zaag en de ketting en het zwaard goed schoon te maken en te onderhouden. Inspecteer en onderhoud de zaag steeds na gebruik. Hiermee verhoogt u de levensduur van de kettingzaag. OPMERKING: Zelfs als de zaag goed geslepen wordt, kan de kans op terugslag met het slijpen groter worden.

1. Verwijder de batterij uit de zaag.

• Als hij niet in gebruik is

• Voordat u van de ene plaats naar de andere gaat

• Voordat U accessoires of hulpstukken verwisselt, zoals de Zaagketting of het Zaagblad.

2. Inspecteer de zaag voor en na gebruik.

Controleer de zaag nauwkeurig als de beschermkap of een ander onderdeel isKettingzaag op batterijen NL

beschadigd. Controleer op schade die de veiligheid van de gebruikers of e werking van de zaag kan beïnvloeden. Controleer de uitlijning of verbinding van bewegende delen. Controleer op gebroken of beschadigde onderdelen. Gebruik de kettingzaag niet als de schade de veiligheid of werking beïnvloedt. Laat schade herstellen door een erkend onderhoudscentrum. Ga naar www.worx. com om een bevoegd onderhoudscentrum te vinden.

3. Onderhoud de kettingzaag met zorg.

• Stel de zaag nooit bloot aan regen.

• Houd de ketting scherp, schoon en gesmeerd voor een betere en veilige prestatie.

• Volg de stappen in deze handleiding om de ketting te smeren.

• Houd de handgrepen droog, schoon en vrij van olie en vet.

• Zorg ervoor dat alle schroeven en moeren vastzitten.

4. Laat uw elektrisch gereedschap repareren

door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt.

5. Berg de kettingzaag altijd op wanneer u

• Op een hoge, afgesloten plaats, buiten bereik van kinderen.

• Op een droge plaats. ONDERhOuD vAN DE gELEIDER Voor een maximale levensduur van de geleider is het volgende onderhoud aanbevolen. De geleiderrails die de ketting dragen moeten worden schoongemaakt voordat u het gereedschap opbergt of als de geleider of ketting vuil lijken. De rails moeten elke keer wanneer de ketting wordt verwijderd, worden gereinigd. Na elk gebruik van 5 uur draait u de geleider om zodat de bovenrail onderaan komt en de onderste rail bovenaan. DE gELEIDERRAILS REINIgEN:

1. Verwijder de kettingafdekking en

de geleider en ketting. (Zie sectie ASSEMBLAGE)

2. Gebruik een draadborstel,

schroevendraaier of een soortgelijk geschikt gereedschap, verwijdert u de resten van de rails van de geleider. (Zie V)

• De zaag zaagt aan één zijde of in een hoek.

• De zaag moet door de inkeping worden geforceerd.

• Onvoldoende toevoer van olie naar de geleider en ketting. Controleer de toestand van de geleiderstaaf telkens wanneer de ketting wordt geslepen. Een versleten geleiderbalk zal de ketting beschadigen en het zagen moeilijk maken. Na elk gebruik moet u al het zaagstof van de geleiderstaaf en de geleideopening verwijderen terwijl het gereedschap is losgekoppeld van de voedingsbron. Wanneer de bovenkant van de rail oneffen is, gebruikt u een platte vijl om vierkante randen en zijkanten te herstellen. Railranden en hellende vlakken vierkant vijlen Versleten groef Correcte groef Vervang de geleiderbalk wanneer de groef versleten is, de geleiderstaaf gebogen of gebarsten is of wanneer een overmatige verhitting of afbraming van de rails optreedt. Als vervanging nodig is, mag u alleen de geleiderstaaf gebruiken die in de lijst met reparatieonderdelen of op het transferplaatje op de kettingzaag is opgegeven. zAAgKETTINg EN zwAARD vERvANgEN OF KEREN Controleer de zaagketting en het zwaard volgens het gedeelte „Zaagketting spannen”. De geleidingssleuf van het zwaard verslijt in de loop van de tijd. Draai bij het vervangen van de zaagketting het zwaard 180° om de slijtage over beide zijden te verdelen.Kettingzaag op batterijen NL

Controleer het kettingwiel. Wanneer het wiel door de grote belasting versleten of beschadigd is, moet het door een klantenservicewerkplaats vervangenworden. Is het zwaard versleten of beschadigd, neem dan de spanning van het zwaard door de schroef linksom te draaien. Monteer daarna een nieuw zwaard en draai de schroef weer rechtsom. Het uitsteeksel moet passen in het gat van het zwaard. (Zie W)

SLIJPEN VAN DE ZAAGKETTING

WAARSCHUWING: Verwijder de batterij uit de zaag vooraleer te herstellen. Ernstige verwondingen en de dood kunnen resulteren door elektrische schokken of doordat het lichaam in contact komt met de bewegende ketting. De snijranden van de zaagketting zijn scherp. Gebruik handschoenen als u de ketting hanteert. Houd snijdend gereedschap schoon en scherp. De zaag werkt dan sneller en veiliger. Een botte zaag veroorzaakt ontijdige slijtage aan het tandwiel, het zwaard, de ketting en de motor. Als u de zaag met kracht in het hout moet duwen, terwijl er alleen zaagsel wordt geproduceerd en geen grote brokken, dan is de zaag bot.

WAARSCHUWING: Draag zware handschoenen wanneer u onderhoud of reparaties aan dit gereedschap uitvoert Verwijder altijd de batterijdoos uit de zaag voordat u begint met het repareren of onderhouden van dit gereedschap. OPMERKING: Het is niet nodig de ketting of het zwaard te verwijderen om het tandwiel te smeren.

1. Maak het zwaard en het tandwiel schoon.

2. Gebruik een smeerpistool. Steek de punt

van het pistool in de smeeropening en spuit er vet in tot het er aan de buitenkant van het tandwiel uitkomt. (Zie X)

3. Om het tandwiel te draaien trekt u met de

hand aan de ketting tot de ongesmeerde kant van het tandwiel bij de smeeropening is. Herhaal de procedure. REINIGEN/BEWAREN Reinig het kunststofhuis van de kettingzaag met behulp van een zachte borstel en een schone doek. Gebruik geen water, oplosmiddel of polijstmiddel. Verwijder alle verontreinigingen, in het bijzonder van de ventilatieopeningen van de motor. Demonteer na een gebruiksduur van 1 tot 3 uur de afscherming, het zwaard en de ketting en reinig deze met een borstel. Verwijder met een borstel al het vastzittende material onder de afscherming, het kettingwiel en de zwaardbevestiging. Reinig de oliesproeier met een schone doek. Wanneer de kettingzaag langdurig moet worden opgeborgen, moeten zaagketting en zwaard eerst worden gereinigd. Bewaar de kettingzaag op een veilige plaats droog en buiten bereik van kinderen. Plaats geen voorwerpen op het elektrische gereedschap. Voorkom lekkage door te controleren dat het gereedschap in horizontale positie wordt weggelegd (olievuldop naar boven gericht). Als het gereedschap in de verkoopverpakking wordt bewaard, moet de olietank zonder rest worden leeggemaakt.

MILIEU Dit product is gemarkeerd met een symbool betreffende het verwijderen van elektrisch en elektronisch afval. Dat betekent dat het product niet bij het huisvuil geworpen mag worden, maar naar een inzamelingspunt moet worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/ CE. Daar wordt het dan gedemonteerd voor recycling, zodat de schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten kunnn gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.Kettingzaag op batterijen NL

PROBLEMEN OPLOSSEN Symptoom Mogelijke oorzaak Oplossing De kettingzaag werkt niet De batterij is leeg Zekering defect Laad de batterij op Vervang de zekering Kettingzaag werkt met onderbrekingen Extern los contact Intern los contact Aan/uit-schakelaar defect Breng de kettingzaag naar een reparatiewerkplaats Breng de kettingzaag naar een reparatiewerkplaats Breng de kettingzaag naar een reparatiewerkplaats Zaagketting droog Geen olie in de olietank Ontluchting in olietankdop verstopt Olieafvoerkanaal verstopt Vul olie bij Reinig de olietankdop Maak het olieafvoerkanaal vrij Terugslagrem en kettingrem Probleem met schakelmechanisme vooraan in handbescherming Breng de kettingzaag naar een reparatiewerkplaats Ketting of geleidingsral heet Geen olie in de olietank Ontluchting in olietankdop verstopt Olieafvoerkanaal verstopt Kettingspanning te hoog Ketting bot Vul olie bij Reinig de olietankdop Maak het olieafvoerkanaal vrij Stel de kettingspanning in Slijp de ketting of vervang deze Kettingzaag trekt, trilt of zaagt niet goed Kettingspanning te los Ketting bot Ketting versleten Zaagtanden wijzen in de verkeerde richting Stel de kettingspanning in Slijp de ketting of vervang deze Vervang de ketting Monteer de zaagketting opnieuw met de tanden in de juiste richting Gebruik nooit hulpmiddelen met een defecte aan/uitschakelaar of een defecte terugslagstopper (Handkap). Bij alle andere technische storingen neemt u contact op met de hulplijn of het plaatselijke reparatiecentrum.Kettingzaag op batterijen NL

CONFORMITEITVERKLARING Wij, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Verklaren dat het product, Beschrijving: WORX Kettingzaag op batterijen Type: WG368E WG368E.9 (3- aanduiding van machines, kenmerkend voor kettingzaag) Functie: Hout zagen Voldoet aan de volgende richtlijnen, 2006/42/EG, 2004/108/EG, 2011/65/EU, 2000/14/EG gewijzigd door 2005/88/EG De betrokken aangemelde instantie Naam: Intertek Deutschland GmbH (aangemelde instantie 0905) Adres: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN 2000/14/EG gewijzigd door 2005/88/EG: - Procedure beoordeling conformiteit volgens conformidad de acuerdo con Annex V - Niveau gemeten geluidsvermogen 96.1dB(A) - Opgegeven, gegarandeerde niveau geluidsvermogen 100dB(A) Normen voldoen aan, EN 60745-1 EN 60745-2-13

EN ISO 3744 EN 55014-1

EN 55014-2 De persoon die bevoegd is om het technische bestand te compileren, Naam: Russell Nicholson Adres: Positec Power Tools (Europe)Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/12/26 Leo Yue Kwaliteitsmanager bij POSITEC115
