HASZNÁLATI ÚTMUTATÓ WG368E.9 WORX

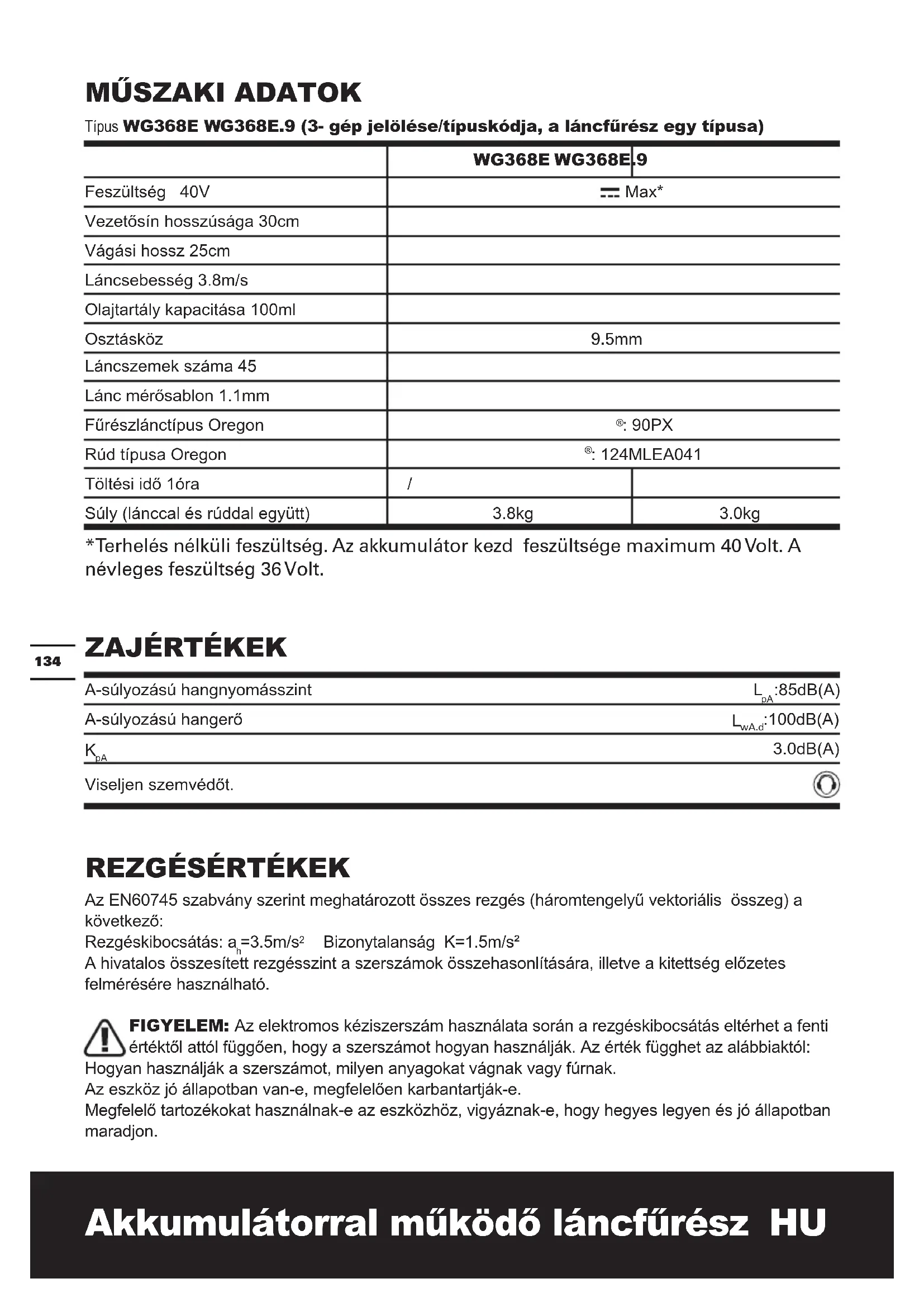

Feszültség 40V Max* Vezetősín hosszúsága 30cm Vágási hossz 25cm Láncsebesség 3.8m/s Olajtartály kapacitása 100ml Osztásköz 9.5mm Láncszemek száma 45 Lánc mérősablon 1.1mm Fűrészlánctípus Oregon

: 90PX Rúd típusa Oregon

: 124MLEA041 Töltési idő 1óra / Súly (lánccal és rúddal együtt) 3.8kg 3.0kg *Terhelés nélküli feszültség. Az akkumulátor kezdę feszültsége maximum 40 Volt. A névleges feszültség 36 Volt.

A-súlyozású hangnyomásszint L

:85dB(A) A-súlyozású hangerő

3.0dB(A) Viseljen szemvédőt.

Az EN60745 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő: Rezgéskibocsátás: a

Bizonytalanság K=1.5m/s² A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére használható. Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak. Az eszköz jó állapotban van-e, megfelelően karbantartják-e. Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy hegyes legyen és jó állapotban maradjon.135

A markolat megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat. A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között gyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet. A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti: MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat. Kerülje az eszköz használatát 10

C vagy alacsonyabb hőmérsékleten. Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el. TARTOZéKOK

Kenőolaj (100ml) 1 1 Pengevédő burkolat 1 1 Töltés (WA3735) 1 / Akkumulátor (WA3536) 1 / Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. Jó minőségű, márkás tartozékokat használjon. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.136

A gyelmeztetések és utasítások gyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

A gyelmeztetésekben használatos “elektromos kéziszerszám” kifejezés az ön hálózatról üzemeltetett (vezetékes) elektromos kéziszerszámára vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámára vonatkozik.

A zsúfolt vagy sötét munkaterület balesethez vezethet.

mellett. Az elektromos kéziszerszámok használata során szikrák keletkeznek, amelyek hatására a por vagy gáz kigyulladhat.

A gyelem elterelése kontrollvesztést eredményezhet.

Ha nem módosított dugókat és megfelelő dugaljat használ, azzal csökkenti az áramütés kockázatát.

Ha a test földelt, nagyobb az áramütés kockázata.

Ha egy elektromos kéziszerszámba víz kerül, megnő az áramütés kockázata.

A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát.

A külső használatra alkalmas kábel használatával csökken az áramütés kockázata.

maradékáram-működtetésű megszakító használata csökkenti az áramütés kockázatát.

Egy pillanatnyi gyelmetlenség az elektromos kéziszerszámok működtetése közben súlyos sérülésekhez vezethet.

A személyi védőfelszerelés, például pormaszk, csúszásmentes biztonsági lábbeli, védősisak vagy szükség esetén hallásvédelem használatával csökkenthető a személyi sérülések kockázata.

Ha a szerszám hordozásakor ujját a kapcsolón tartja, vagy áram alá helyezi a bekapcsolt készüléket, az balesetekhez vezethet.

Ha az elektromos kéziszerszám forgórészein állítókulcs marad, az személyi sérüléshez vezethet.

segít, hogy váratlan helyzetekben uralja az elektromos kéziszerszámot.

A bő ruházatot, hosszú ékszert vagy hosszú hajat bekaphatják a mozgó elemek.

A porgyűjtő használatával csökkenthetőek a porral kapcsolatos kockázatok.

Ha a megfelelő elektromos kéziszerszámot használja, azzal a rendeltetési területén jobban és biztonságosabban elvégezhető a munka.

Ha egy elektromos kéziszerszám nem szabályozható a kapcsolóval, az veszélyes, és javításra szorul.

Ezekkel a megelőző biztonsági intézkedésekkel csökken annak a kockázata, hogy a kéziszerszám véletlenül bekapcsoljon.

A tapasztalatlan felhasználók kezében az elektromos kéziszerszámok veszélyessé válnak.

sérülést talál, használat előtt javíttassa meg a szerszámot. A nem megfelelően karbantartott elektromos kéziszerszámok sok balesetet okoznak.

A megfelelően karbantartott, éles vágószerszámok ritkábban akadnak meg, és egyszerűbben irányíthatóak.

Ha az elektromos kéziszerszámot nem rendeltetésszerűen használja, az veszélyhelyzetet teremthet.138

KéZISZERSZám HASZnáLATA éS

Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.

Ha más akkumulátorokat használ, az sérülés- és tűzveszélyes.

Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

Ha a folyadék szembe kerül, mossa ki vízzel, és forduljon orvoshoz. Az akkumulátorból szivárgó folyadék irritációt vagy égési sérülést okozhat.

Ez biztosítja az elektromos kéziszerszám biztonságos működését.

A láncfűrésszel végzett munka során egy pillanatnyi gyelmetlenség ahhoz vezethet hogy a fűrészlánc elkap egy ruhadarabot vagy egy testrészt.

Ha a láncfűrészt fordítva tartja fogva, ez megnöveli a személyi sérülések kockázatát, ezért így dolgozni tilos.

Ha a fűrészlánc egy feszültség alatt álló vezetékhez ér, a berendezés fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.

megfelelő védőruházat csökkenti a kirepülő forgács és a fűrészlánc véletlen megérintése következtében fellépő balesetek veszélyét.

Ha a láncfűrészt egy fára felmászva üzemelteti, balesetveszély áll fenn.

A csúszós talaj vagy egy labilis alap, például egy létra könnyen vezethet ahhoz, hogy a kezelő elveszti az egyensúlyát vagy az uralmát a láncfűrész felett.

Amikor a farostokban meglévő feszültség kiszabadul, a feszes ág eltalálhatja a kezelő személyt és/vagy kiránthatja a láncfűrészt a kezelő kezéből.

A vékony anyag beleakadhat a fűrészláncba és hozzácsapódhat Önhöz, vagy kibillentheti Önt az egyensúlyi helyzetéből.

gondos kezelése csökkenti a mozgásban lévő fűrészlánc véletlen megérintésének valószínűségét.

Egy szakszerűtlenül megfeszített vagy megkent lánc elszakadhat, vagy megnövelheti a visszarúgás kockázatát.

A zsíros, olajos fogantyúk csúszósak és ahhoz vezethetnek, hogy a kezelő elveszíti az uralmát a kéziszerszám felett.

A láncfűrész rendeltetésének meg nem felelő célra való használata veszélyes szituációkhoz vezethet.

Visszarúgás akkor léphet fel, ha a vezetősín csúcsa hozzáér valamilyen tárgyhoz, vagy ha a fa meghajlik és a fűrészlánc beékelődik a vágásba. Egy tárgynak a vezetősín csúcsával való megérintése egyes esetekben egy váratlan hátrafelé irányulú reakcióhoz vezethet, amikor a vezetősín felfelé és a kezelő irányába vágódik ki. Ha a fűrészlánc a vezetősín felső pereménél beékelődik, akkor a sín nagy sebességgel a kezelő irányába csapódhat. Ezen reakciók mindegyike ahhoz vezethet, hogy Ön elveszti az uralmát a fűrész felett és esetleg súlyos sérülést szenved. Ezért ne hagyja rá magát kizárólag a láncfűrészbe beépített biztonsági berendezésekre. Egy láncfűrész kezelőjeként hozzon különböző intézkedéseket, hogy baleset- és sérülésmentesen dolgozhasson. Egy visszarúgás mindig az elektromos kéziszerszám helytelen vagy hibás használatának a következménye. Ezt az alábbiakban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni:

A kezelő személy megfelelő óvatossági intézkedésekkel uralkodni tud a visszarúgási és reakcióerők felett. Sohase engedje el a láncfűrészt.

Így elkerülheti a vezetősín csúcsának véletlen megérintését és váratlan helyzetekben jobban tud uralkodni a láncfűrészen.

Hibás tartalék sínek vagy fűrészláncok a lánc elszakadásához, vagy visszarúgáshoz vezethetnek.

Túl alacsony mélységhatárolók megnövelik a visszarúgásra való hajlamot. AZ AKKUmULáTORRAL KAPCSOLATOS

akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

A láncfűrész faanyagok, fatörzsek, faágak, fagerendák, farönkök stb. fűrészelésére szolgál. A fűrészelés rostra merőlegesen vagy rostirányban is végezhető. A termék ásványi anyagok fűrészelésére nem alkalmas. ÖSSZESZERELéS

1. Csomagolja ki óvatosan az összes alkatrészt.

2. Helyezze a láncfűrészt erre alkalmas, sík

3. Kizárólag a láncvédő rúdhoz tervezett, eredeti

WORX láncokat használjon.

4. Csúsztassa a láncot (8) a horonyba a

vezetőrúd köré (7). Győződjön meg róla, hogy a lánc megfelelő irányban halad: vesse össze azt a fűrésztesten található láncforgásirány jelzéssel (13) (Lásd B Ábra). Győződjön meg róla, hogy a rúdfeszítőlap (17) kifelé néz. (Lásd A Ábra)

5. Illessze a láncot a lánchajtókerékre (12)

úgy, hogy a rúdrögzítőcsavar (16) és a két rúdpozícionáló fül (14) pontosan illeszkedjen a rúdbefogón (20) a vezetőrúd (7) nyílásába. (Lásd B Ábra)

6. Ellenőrizze, hogy minden alkatrész

megfelelően helyezkedik-e el. (Lásd C Ábra)

7. Illessze fel a láncburkolatot (11), és győződjön

meg róla, hogy a lánczáró (19) megfelelően belecsúszik a láncburkolatba (11). (Lásd D Ábra)

8. Rögzítse a láncburkolatot (11): forgassa az

óramutató járásával megegyező irányba a láncfeszítő fogantyút (10), míg az meg nem szorul. (Lásd E Ábra)

Az új fűrészláncok hajlamosak a megnyúlásra. Az első használat során gyakran ellenőrizze a láncfeszességet, és feszítse a láncot, ha az meglazul a vezetőrúd (7) körül.

1. Helyezze a láncfűrészt erre alkalmas, sík

2. Forgassa a láncfeszítő fogantyút (10) az

óramutató járásával megegyező irányba kézzel, amíg az teljesen rá nem szorul. A láncfeszesség a láncfeszítő fogantyú rászorításával automatikusan beállítódik. A racsnis szerkezet (a) révén a láncfeszesség nem fog újra meglazulni. (Lásd F1 Ábra)

3. Ellenőrizze többször az automatikus

láncfeszítő fogantyú által beállított feszességet. Akkor érte el a megfelelő láncfeszességet, ha a lánc (8) középen kb. 3-6 mm magasságban elemelhető a vezetőrúdról (7) (a lánckapcsolatoknak a láncvezetőn kell maradniuk). Ezt a gép súlyához viszonyítva a lánc egy kézzel történő megemelésével kell elvégezni. (Lásd F2 Ábra) A felgyűrődés elkerülése érdekében a láncot a vezetőrúd körül csavarhúzó segítségével mozgassa. A láncnak szabadon kell tudnia forogni. (Lásd F3 Ábra)

4. Ha a lánc meglazul, akkor csavarja ki a

láncfeszítő gombot teljesen, majd csavarja fel a fedőlemezt újra teljesen meghúzott zárógombbal.142

A lánc élettartama és a vágáskapacitás az optimális kenéstől függ. Ennek következtében a lánc olajozása működés közben automatikusan történik.

1. Állítsa a láncfűrészt egy erre alkalmas felületre

úgy, hogy az olajtöltőnyílás sapkája (4) felfelé álljon.

2. Tisztítsa meg az olajtöltőnyílás sapkája körüli

területet egy ronggyal, majd csavarozza le a fedelet.

3. Töltse tele a tankot rúd- és lánckenőolajjal.

ISO VG32 Bármilyen márkájú sín- és lánckenőolajat használhat.

4. Vigyázzon, nehogy por vagy törmelék kerüljön

a tartályba. Illessze fel újra, majd szorítsa rá az olajtöltőnyílás sapkáját.

Az automatikus lánc kenés működését Ön is ellenőrizheti, ehhez kapcsolja be a fűrészt és tartsa azt a csúcsával a talajra fektetett papír vagy karton felé. Ha ekkor egy növekvő olajnyom gyelhető meg, az olajozó automatika kifogástalanul működik. Amennyiben nem jelenik meg olajminta, holott az olajtank tele van, vegye fel a kapcsolatot a WORX ügyfélszolgálati munkatársával vagy a WORX által jóváhagyott szervizképviselővel. Ne érintse meg a lánccal a talajt és tartson be egy elegendő, kb. 30 cm-es távolságot.

Az akkumulátor NINCS FELTÖLTVE, használat előtt előbb fel kell tölteni. A szerszámban található lítium-ion akkumulátor a mellékelt akkumulátortöltővel tölthető. Ne használjon más akkumulátortöltőt.

2. AZ AKKUmULáTOR FELTÖLTéSE

A lítium-ion akkumulátor mélylemerülés elleni védelemmel rendelkezik. Amikor az akkumulátor lemerül, a készülék egy védelmi rendszer segítségével kikapcsol. Meleg munkakörnyezetben vagy hosszantartó használat után előfordulhat, hogy az akkumulátor annyira felmelegszik, hogy nem tölthető. Mielőtt újratöltené, hagyja lehűlni az akkumulátort.

Nyomja meg az akkumulátorkioldó gombot, majd távolítsa el az akkumulátort az eszközből. Feltöltés után az akkumulátort helyezze be az eszköz akkumulátornyílásába (Lásd G Ábra). Minimális erő hozzáadása mellett egyszerűen tolja be az akkumulátort kattanásig. Ellenőrizze, hogy az akkumulátor megfelelően rögzül-e.

állapotát. A LED folyamatosan érzékeli és kijelzi az akkumulátor állapotát, az alábbiak szerint: Nyomja le a POWERTEST gombot; a jelzőfény kigyullad. Ha mind a három zöld jelzőfény kigyullad, az akkumulátor teljesen feltöltött állapotban van. Ha két jelzőfény ( ) gyullad ki, az akkumulátor töltöttségi szintje közepes. Ha csak egy zöld fény gyullad ki ( ), az akkumulátor lemerült.

A gép bekapcsolásához nyomja meg a kioldógombot (3), majd teljesen nyomja be a be-/ kikapcsolót (2), és tartsa meg ebben a pozícióban. A kioldógombot (3) ekkor el lehet engedni. Kikapcsoláshoz engedje el a be-/kikapcsolót (2).

1. Az akkumulátor beszerelése a gépbe (Lásd G

2. Győződjön meg róla, hogy a vágandó

farönkök nem a talajon helyezkednek el. Így megelőzhető, hogy a rönk kettévágása közben a lánc (8) a talajhoz érjen. Ha a lánc működés közben a talajhoz ér, az veszélyhelyzethez, valamint a lánc eltompulásához vezet.

3. Tartsa a fűrészt keményen, két kézzel. Mindig

bal kezével tartsa az elülső kart és jobb kezével fogja a hátsó kart. Tartsa szilárdan. Ujjai körbe kell fogják a fűrész karjait. (Lásd K Ábra).

4. Győződjön meg róla, hogy stabil talajon áll.

Lábait tartsa vállszélességű terpeszben. Testsúlyát egyenletesen ossza el mindkét lábán.

5. Ha készen áll a vágás elvégzésére, jobb

hüvelykujjával nyomja be teljesen a kioldó gombot (3), és szorítsa meg az indítógombot. Ezáltal a fűrész bekapcsol. Az indítógomb elengedésekor a fűrész kikapcsol. A vágás megkezdése előtt győződjön meg róla, hogy a fűrész maximális sebességen működik.

6. A vágás megkezdésekor lassan helyezze a

mozgó láncot a fára. Tartsa erősen a fűrészt, hogy ezáltal elkerülje a fűrész esetleges rázkódását vagy csúszkálását (oldalirányú mozgását).

7. Kevés nyomással vezesse a fűrészt, ne

fejtsen ki túlzott erőt a fűrészre. A hajtóműt így túlterhelésnek teszi ki, és kiéghet. A rendeltetésének megfelelő erőmérték megtartása mellett a géppel jobb és biztonságosabb munkavégzés érhető el.

8. Vegye le a vágásról a fűrészt maximális

sebességű működés mellett. A be-/kikapcsoló elengedésével állítsa meg a fűrészt. A fűrész lehelyezése előtt győződjön meg róla, hogy a lánc leállt.

9. Gyakoroljon tovább hulladékrönkökön egy

elkerített munkaterületen, amíg belejön, és már könnyedén, gördülékenyen és stabil vágási arányszámmal tud fűrészelni.

A fűrész alacsony visszarúgási kockázatú lánccal és csökkentett visszarúgási kockázatú vezetőrúddal van felszerelve. Mindkét elem csökkenti a visszarúgás esélyét. Azonban ennél a fűrésznél is történhet visszarúgás.144

Az alábbi lépések csökkentik a visszarúgás kockázatát.

• Használja mindkét kezét a fűrész tartásához, míg az működésben van. Tartsa szilárdan. Ujjai körbe kell fogják a fűrész karjait.

• A fűrész biztonsági elemeit tartsa a megfelelő helyen. Ellenőrizze, hogy ezek megfelelően működnek-e.

• Ne próbáljon meg túl messzire nyúlni, vagy vállmagasság felett vágni a fűrésszel.

• Mindig vigyázzon, hogy stabilan álljon, és őrizze meg egyensúlyát.

• Álljon kissé a fűrész bal oldalára. Ezáltal a test nem teljesen egyvonalban helyezkedik el a lánccal.

• Ne engedje, hogy a vezetősáv orra bármihez is hozzáérjen, amikor a fűrészlánc mozgásban van.

• Soha ne próbáljon egyszerre két rönköt kettévágni. Kizárólag egyszerre egy rönköt vágjon.

• Ne tömje el a vezetősáv orrát, illetve ne próbáljon bemerítő vágást végezni (befúródás a fába a sín orra segítségével).

• Figyelje a fa elmozdulását vagy minden más tényezőt, amely következtében a fűrészlánc becsípődhet.

• Legyen rendkívül elővigyázatos, amikor egy korábbi vágást szeretne folytatni.

• Kizárólag jelen láncfűrészhez tartozó, alacsony visszarúgási kockázatú láncot és vezetőrudat használjon.

• Soha ne használjon életlen vagy laza fűrészláncot. Tartsa a fűrészláncot élesen és megfelelő mértékben feszesen.

1. A láncfűrészt mindig stabil talajon használja.

2. Tartsa a láncfűrészt a test jobboldalán (Lásd L

3. A láncnak (8) maximális sebességen kell

működnie, mielőtt a fával érintkezik.

4. Használjon markolófogat (9), hogy a vágás

megkezdése előtt így rögzítse a fűrészt a fán.

5. Használja a markolófogat emelőpontként (a) a

vágás során. (Lásd M Ábra)

6. Ne működtesse a láncfűrészt teljesen

kinyújtott karokkal, ne próbáljon nehezen elérhető helyeket elfűrészelni, és fűrészelés közben ne álljon létrán (Lásd N Ábra).

Amikor olyan rönköt vág, amely mindkét végénél meg van támasztva, felülről (Y) kezdje a vágást körülbelül a rönk átmérőjének 1/3-áig, majd fejezze be a vágást (Z) alulról annak érdekében, hogy elkerülje a Jawsaw

fűrész érintkezését a talajjal. Amikor olyan rönköt vág, amely csak az egyik végénél van megtámasztva, alulról (Y) kezdje a vágást körülbelül a rönk átmérőjének 1/3-áig, majd fejezze be a vágást (Z) felülről annak érdekében, hogy elkerülje a rönk hasadását vagy a kéziszerszám elakadását.

Ha két vagy több személy egyszerre vág ki fát, akkor a személyek közötti távolság legalább a kivágandó fák magasságának kétszerese legyen. A favágás közben ügyeljen arra, hogy ne veszélyeztessen idegen személyeket, ne érintse meg sem a fűrésszel, sem a fákkal az elektromos vezetékeket és ne okozzon anyagi károkat. Ha egy fa mégis érintkezésbe kerülne egy elektromos vezetékkel, azonnal értesítse az energiaellátó vállalatot. Lejtős felületen végzett favágás során a láncfűrész kezelője lehetőleg a kivágásra kerülő fánál magasabban fekvő területen tartózkodjon, mert a fa a kivágás után valószínűleg lefelé gurul vagy csúszik.145

A fa kivágása előtt meg kell tervezni és szükség esetén szabaddá kell tenni egy menekülési utat. A menekülési útnak a fa várható esési vonalához viszonyítva ferdén hátrafelé kell vezetnie. A fa kidöntése előtt a dőlési irány megítéléséhez vegye gyelembe a fa természetes dőlését, a legnagyobb ágak helyzetét és a pillanatnyi szélirányt. Távolítsa el a fáról a szennyeződéseket, köveket, laza fakérget, szögeket, kapcsokat és drótokat. A döntési irányra merőlegesen készítsen el egy ékvágást (X –W), amelynek mélysége a fa átmérőjének 1/3-a. Az éknek először az alsó, vízszintes oldalát kell kivágni. Így el lehet kerülni azt, hogy a második ékvágás kialakításakor a fűrészlánc vagy a vezetősín beékelődjön. A dőlési vágást (Y) legalább 50 mm-rel a vízszintes ékvágás felett kell kialakítani. A dőlési vágást a vízszintes ékvágással párhuzamosan kell kialakítani. A dőlési vágást csak olyan mélyre vágja be, hogy még egy szilárd rész (döntőléc) megmaradjon, amely mintegy csuklóként működik. Ez a szilárd rész meggátolja, hogy a fatörzs elforduljon és helytelen irányba dőljön. Ne fűrészelje keresztül ezt a részt. Amikor a dőlési vágás közeledik ehhez a szilárd darabhoz a fa dőlni kezd. Ha úgy látszik, hogy a fa nem a kívánt irányban dől, vagy visszafelé hajlik és beékeli a fűrészláncot, szakítsa meg a döntési vágás kialakítását és a fának a kívánt irányba való döntéséhez használjon fából, műanyagból, vagy alumíniumból készült ékeket. Amikor a fa elkezd dőlni, vegye ki a láncfűrészt a vágásból, kapcsolja ki, tegye le és az előzőleg megtervezett menekülési úton keresztül hagyja el a veszélyes zónát. Ügyeljen a lehulló ágakra és arra, hogy ne botoljon meg semmiben. Hajtson be egy éket (Z) a vízszintes vágásba és döntse ki ezzel a fát. Figyeljen oda a zuhanó faágakra, mikor a fa mozogni kezd. LIMBING A TREE (Lásd Q Ábra) Ezalatt az ágaknak a már kidöntött fáról való leválasztását értjük. Az eljárás során azokat a nagyobb, lefelé irányuló ágakat, amelyek a fatörzset megtámasztják, először hagyja a fán. A kisebb ágakat az ábrán látható módon egy vágással válassza le. Azokat az ágakat, amelyek mechanikai feszültség alatt állnak, alulról felfelé kell fűrészelni, hogy elkerülje a fűrész beékelődését. RÖNK APRÍTÁSA (Lásd R Ábra) Az aprítás a rönk darabokra vágását jelenti. Fontos, hogy meggyőződjön arról, hogy lábtartása szilárd, és testsúlya egyenlően oszlik meg a két lábán. A könnyű vágás érdekében kövesse az egyszerű utasításokat. Ha a fatörzs egész hossza egyenletesen felfekszik valamire, akkor felülről vágjon. Ha a fatörzs az egyik végénél fel van támasztva, akkor a fatörzs átmérőjének 1/3 részét előbb alulról kezdve kell befűrészelni, majd a megmaradó részt felülről, az alulról megkezdett vágással egy magasságban kell átfűrészelni. (Lásd S Ábra) Ha a fatörzs mindkét végénél fel van támasztva, akkor a fatörzs átmérőjének 1/3 részét előbb felülről kezdve kell befűrészelni, majd a megmaradó 2/3 részt alulról, a felülről megkezdett vágással egy magasságban alatt kell átfűrészelni. (Lásd T Ábra) U Á

Ha a vezetőrúd teteje egyenetlen, egy lapos reszelő segítségével javítsa szögletesre a sarkakat és oldalakat. A vezetőrúd széleinek és az oldalsó szögeknek a reszelése Elhasználódott horony Megfelelő horony Cserélje ki a vezetőrudat, ha a horony elkopott, ha a vezetőrúd elhajlott vagy megrepedt, vagy ha a síneknél túlzott felmelegedés vagy zaj lép fel. Ha cserére van szükség, kizárólag a fűrészhez alkalmas, a javítási alkatrészek listájában vagy a láncfűrészen elhelyezett matricán megjelölt vezetőrudat használjon.

Szerelje fel a láncot és a vezetőrudat a „Lánc felszerelése és megfeszítése” című fejezetben leírt módon. A kard vezetohornya idovel elkopik. A fűrészlánc kicserélésekor fordítsa el a kardot 180°-kal, hogy egyenletessé tegye az elhasználódást, ezzel megnöveli a kard élettartamát. Ellenőrizze a lánckereket. Ha a egterhelés következtében elkopott vagy megsérült, cseréltesse ki azt egy hivatalos szervizképviselővel. Ha a lánctartó rúd elkopott vagy megsérült, vegye le a láncfeszítő zárószerkezetét a rúdról a csavar óramutató járásával ellentétes irányba történő meglazításával. Ezután illessze fel a feszítő zárószerkezetet az új rúdra a csavar óramutató járásával megegyező irányba történő megszorításával. A zárószerkezet nyúlványát (a) a rúd furatába kell illeszteni. (Lásd W Ábra)

Tartsa a fűrészláncot élesen. Fűrésze gyorsabban és biztonságosabban fog vágni. A tompa fűrészlánc a lánckerék, a vezetősín, a fűrészlánc és a motor túlzott kopását okozhatja. Ha erőltetnie kell a fűrészláncot, hogy belevágjon a fába, és a vágás csak fűrészport eredményez néhány nagyobb darabbal, akkor a fűrészlánc tompa. A LánCKERéK KEnéSE Az eszköz karbantartása vagy javítása közben viseljen erős kesztyűt. Mielőtt az eszközön bárminemű karbantartási vagy javítási munkálatot végezne, mindig távolítsa el az akkumulátort a fűrészből. Nem szükséges eltávolítani a láncot vagy a sínt a lánckerék kenéséhez.

1. Tisztítsa meg a vezetősínt és a lánckereket.

2. Használjon kenőpisztolyt, illessze be a pisztoly

hegyét a kenőrésbe, és addig fecskendezze be a kenőanyagot, míg az megjelenik a lánckerék hegyének külső szélén. (Lásd X Ábra)

3. A lánckerék megfordításához oldja ki a lánc

zárószerkezetét, majd húzza kézzel a láncot addig, amíg a lánckerék még kenésre váró oldala szintbe nem kerül a kenőnyílással. Ismételje meg a kenési eljárást.

A láncfűrész öntött műanyagházát egy puha kefe és egy tiszta kendő segítségével tisztítsa. Vizet, oldószereket és polírozó szereket ne használjon. Távolítson el minden szennyeződést, különösen a motor szellőzőnyílásának szennyeződéseit. Kb. 1–3 óra használat elteltével szerelje le a, fedelet, a kardot és a fűrészláncot és ezeket egy kefével tisztítsa meg. Szabadítsa meg a fedél alatti területet, lánckereket és a kard rögzítését egy kefével minden rátapadt anyagtól. Tisztítsa meg egy tiszta kendővel a olajfúvókát. Ha a láncfűrészt hosszabb ideig tárolni akarja, tisztítsa meg előtte a fűrészláncot és a kardot. A láncfűrészt egy biztonságos, száraz, és gyerekek által el nem érhető helyen tárolja. Ne tegyen más tárgyakat az elektromos kéziszerszámra. A szivárgás megelőzése érdekében a gépet mindig vízszintes pozícióban tegye le (az olajtöltőnyílás sapkájával 4 felfelé). Amennyiben a gépet az eredeti csomagolásban kívánja tárolni, az olajtartályt teljesen ki kell üríteni.148

nyILATKOZAT A gyártó: POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Kijelenti, hogy a termék: Leírás:

Rendeltetés: F Megfelel a következő irányelveknek:

Tanúsítási szervezet

2000/14/EC, módosítva: 2005/88/EC: - Megfelelőség-ellenőrző eljárás a

- Mért hangerő-szint - Garantált hangerő-szint Az alábbi normáknak:

A műszaki dokumentáció összeállítására jogosult személy:

2013/12/26 Leo Yue POSITEC minőségbiztosítási vezető150
