INSTRUKCJA OBSŁUGI WG368E.9 WORX

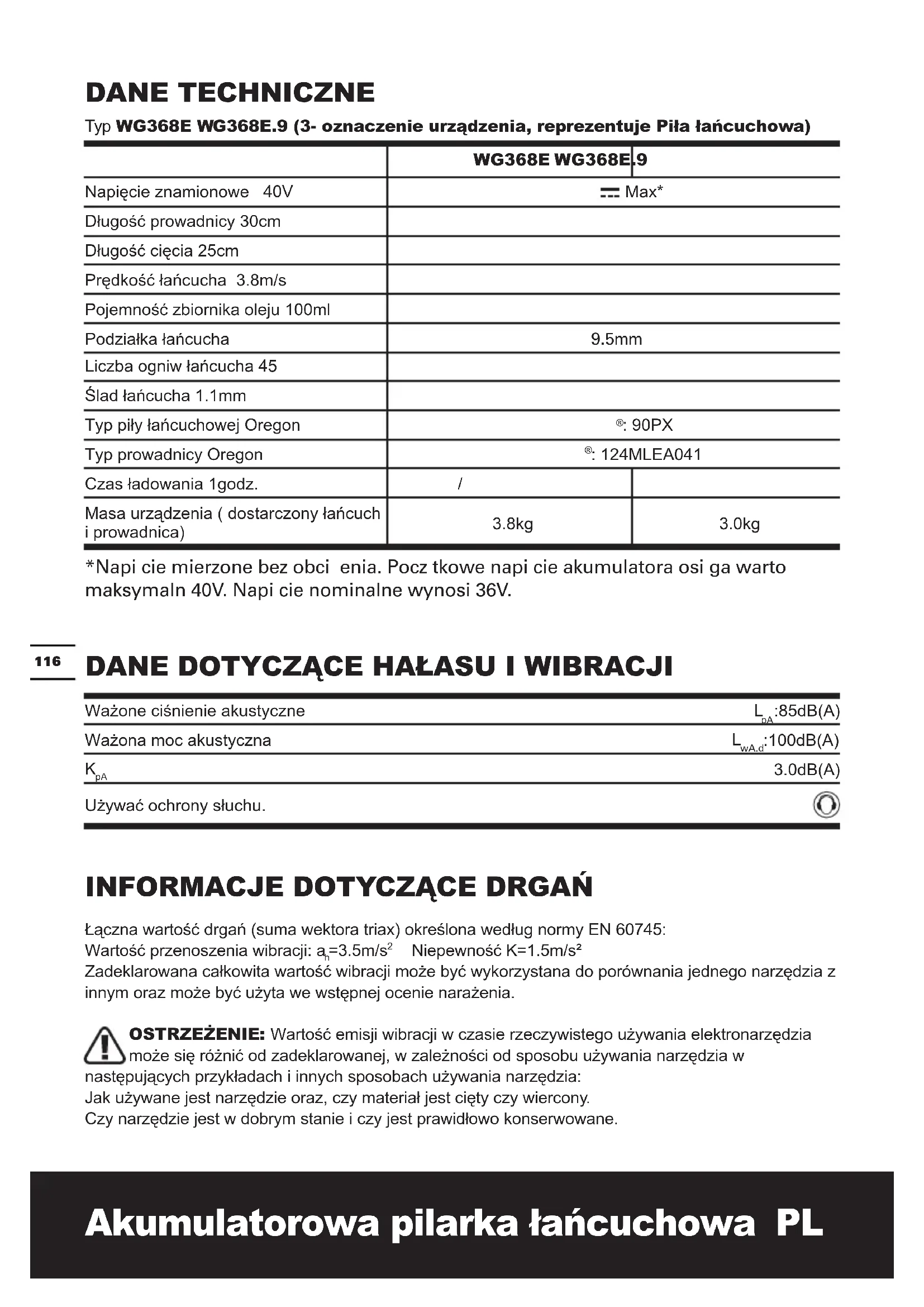

Napięcie znamionowe 40V Max* Długość prowadnicy 30cm Długość cięcia 25cm Prędkość łańcucha 3.8m/s Pojemność zbiornika oleju 100ml Podziałka łańcucha 9.5mm Liczba ogniw łańcucha 45 Ślad łańcucha 1.1mm Typ piły łańcuchowej Oregon

: 124MLEA041 Czas ładowania 1godz. / Masa urządzenia ( dostarczony łańcuch i prowadnica) 3.8kg 3.0kg *Napięcie mierzone bez obcięęenia. Poczętkowe napięcie akumulatora osięga wartoęę maksymalnę40V. Napięcie nominalne wynosi 36V.

Ważone ciśnienie akustyczne L

:85dB(A) Ważona moc akustyczna

3.0dB(A) Używać ochrony słuchu.

Łączna wartość drgań (suma wektora triax) określona według normy EN 60745: Wartość przenoszenia wibracji: a

Niepewność K=1.5m/s² Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia. Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.117

Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach) Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy unikać używania narzędzi w temperaturach 10

C lub niższych Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni. AKCESORIA

Olej do smarowania (100ml) 1 1 Osłona ochronna na ostrza 1 1 Ładowarki (WA3735) 1 / Akumulatorki (WA3536) 1 / Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Używać dobrej jakości akcesoriów oznaczonych dobrze znanymi markami. Wybierać wiertła według rodzaju pracy, która ma być wykonana. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.118

Błędy w przestrzeganiu następujących przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).

Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków.

Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary.

Przy odwróceniu uwagi można stracić kontrole nad narzędziem.

Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione.

Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem.

Uszkodzone lub poplątane kable zwiększają ryzyka porażenia prądem.

Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.

Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.

Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała,

Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.

W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.

Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.“

Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.

Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać ujęte przez poruszające się części.

Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.

Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.

Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.

Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.

Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.

Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.

Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.

Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru.120

Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

Ciecz akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń,

gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

Moment nieuwagi podczas pracy z pilarką łańcuchową może spowodować, iż ubranie lub części ciała zostaną uchwycone przez łańcuch.

Trzymanie piły podczas pracy w innej pozycji zwiększa ryzyko skaleczenia dlatego nie jest dopuszczalne.

W wyniku kontaktu łańcucha z przewodem będącym pod napięciem, może dojść do przekazania napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

Odpowiednia (odporna na przecięcie) odzież ochronna zmniejsza niebezpieczeństwo skaleczenia przez unoszące się w powietrzu opiłki, a także zabezpiecza przed przypadkowym zetknięciem się z łańcuchem piły.

Praca pilarką łańcuchową na drzewie może być przyczyną ciężkich obrażeń.

Śliskie lub niestabilne podłoże może - w przypadku pracy z użyciem drabiny -doprowadzić do utraty równowagi i kontroli nad piłą łańcuchową.

Jeżeli naprężenia występujące we włóknach uwolnią się, gałąź może uderzyć operatora pilarki i/lub „wyrwać” pilarkę spod kontroli.

Cienki materiał może się zakleszczyć w łańcuchu piły i uderzyć osobę obsługującą, lub doprowadzić do utraty równowagi.

Ostrożne obchodzenie się z pilarką łańcuchową zmniejsza niebezpieczeństwo przypadkowego kontaktu121

z łańcuchem znajdującym się w ruchu.

Nieprawidłowo napięty lub źle nasmarowany łańcuch może ulec zerwaniu albo zwiększyć ryzyko odrzutu.

Tłuste, ubrudzone smarem rękojeści są śliskie i mogą być przyczyną utraty kontroli nad narzędziem.

Niezgodne z przeznaczeniem użycie pilarki łańcuchowej może doprowadzić do niebezpiecznych sytuacji.

Zjawisko odrzutu powstaje na skutek zetknięcia się górnej części końcówki prowadnicy z jakimś przedmiotem lub na skutek zakleszczenia się łańcucha pilarki w rzazie spowodowanego wygięciem się przecinanego drewna. Skutkiem zetknięcia się końcówki prowadnicy z jakimś przedmiotem może w niektórych przypadkach być wystąpienie siły popychającej wywieranej przez piłę łańcuchową do tyłu, mogącej wywołać niekontrolowany ruch prowadnicy do góry w kierunku operatora. Zakleszczenie łańcucha pilarki na krawędzi prowadnicy może doprowadzić do gwałtownego odrzutu prowadnicy w kierunku operatora. Każda z tych reakcji może doprowadzić do utraty kontroli nad pilarką i stać się przyczyną ciężkich obrażeń. Nie należy zdawać się wyłącznie na zabezpieczenia wbudowane do urządzenia. Użytkownik pilarki powinien zastosować różne środki dodatkowe, by praca była wolna od wypadku i obrażeń. Odrzut jest przyczyną niewłaściwego lub błędnego zastosowania elektronarzędzia. Zapobiec można mu poprzez zastosowanie odpowiednich środków ostrożności opisanych poniżej:

Stosując odpowiednie kroki/środki osoba obsługująca może zachować odrzuty pod kontrolą. Nigdy nie wolno puszczać włączonej pilarki.

Pozwala to uniknąć niezamierzonego kontaktu z górną częścią końcówki prowadnicy i ułatwia zachowanie kontroli nad pilarką w nieoczekiwanych sytuacjach.

Niewłaściwe prowadnice lub łańcuchy mogą stać się przyczyną zerwania łańcucha lub spowodować odrzut.

Zbyt płytkie ograniczniki głębokości potęgują skłonność do odrzutu.

Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych,122

które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.

Nowe łańcuchy pilarki mają tendencję do rozciągania się. Należy przymocować osłonę łańcucha poprzez przekręcanie pokrętła napinania łańcucha w prawą stronę do momentu uzyskania właściwego naciągu.

1. Piłę łańcuchową odłożyć na równej

2. Przekręć pokrętło napinania łańcucha (10)

w prawą stronę do momentu uzyskania właściwego naciągu. Napięcie jest automatycznie ustawianie podczas dokręcania pokrętła napinania łańcucha. Mechanizm zapadkowy (a) zapobiega luzowaniu się napięcia łańcucha. (Patrz F1)

3. Dwukrotnie sprawdź ustawienie napięcia za

pomocą automatycznego pokrętła napinania łańcucha. Prawidłowe napięcie łańcucha jest uzyskiwane, gdy łańcuch (8) może być odsunięty około 3-6 mm od prowadnicy (7) pośrodku (ogniwa łańcucha powinny zwyczajnie pozostawać na torze prowadnicy). Należy to wykonać jedną ręką, aby unieść łańcuch względem wagi urządzenia. (Patrz F2) Aby przesunąć łańcuch wokół prowadnicy, użyj śrubokręta w celu sprawdzenia, czy nie występują zapętlenia. Łańcuch powinien obracać się swobodnie. (Patrz F3)

4. Gdy łańcuch poluzuje się, odkręć pokrętło

napinania łańcucha, a następnie ponownie przykręć płytę pokrywy pokrętłem. SmAROwAnIE

Czas użytkowania i wydajności cięcia łańcucha zależy od optymalnego smarowania. Dlatego łańcuch piły smarowany jest podczas pracy automatycznie olejem adhezyjnym dla łańcucha piły. Napełnienie zbiornika oleju:

1. Odstawić piłę łańcuchową z zamknięciem

zbiornika oleju (4) do góry na zdatnym do tego podkładzie.

2. Oczyścić szmatką obręb na około zamknięcia

zbiornika oleju i odkręcić zamknięcie.

3. Napełnij zbiornik oleju piły łańcuchowej aż

do wypełnienia. ISO VG32 Do smarowania prowadnicy i łańcucha można używać oleju dowolnej marki.

4. Należy zwrócić szczególną uwagę, by do

zbiornika oleju nie przedostały się żadne zanieczyszczenia. Zakrętkę zbiornika oleju ponownie nałożyć i dokręcić.

Kontrola automatycznej smarownicy Właściwe funkcjonowanie automatycznej smarownicy może być kontrolowane poprzez uruchomienie pilarki łańcuchowej i skierowanie końcówki prowadnicy (7) w kierunku kawałka kartonu lub kartki papieru położonej na ziemi. Jeżeli na kartonie tworzy się większy wzorek oleju, oznacza to, że automatyczna smarownica działa prawidłowo. Jeżeli wzorek oleju nie występuje, pomimo że zbiornik oleju jest pełny, należy skontaktować się z przedstawicielstwem rmy WORX lub autoryzowanym serwisem WORX. PRZESTROGA: Nie należy dotykać ziemi łańcuchem. Upewnij się, że prześwit bezpieczeństwa wynosi 30 cm.

Akumulatorki są NIENAŁADOWANE i należy je naładować przed użyciem. Dostarczona ładowarka baterii pasuje do zainstalowanej w urządzeniu baterii litowo-jonowej. Nie należy używać innej ładowarki baterii.

Bateria litowo-jonowa jest zabezpieczona przed głębokim rozładowaniem. Gdy bateria jest rozładowana, urządzenie jest wyłączane przez obwód zabezpieczający. W miejscach o wysokiej temperaturze lub po intensywnym używaniu, zestaw baterii może być zbyt gorący, aby przystąpić do jego ładowania. Przed ładowaniem należy zaczekać na jego ochłodzenie.

Naciśnij przycisk odłączania akumulatora, aby usunąć akumulator z narzędzia. Po naładowaniu akumulatora włóż go ponownie do gniazda akumulatora (Patrz G). Zwykłe naciśnięcie z niewielką siłą będzie wystarczające, aby usłyszeć kliknięcie. Upewnij się, że akumulator jest solidnie zamocowany.

Diody LED stale odczytują i wyświetlają stan baterii w następujący sposób: Naciśnij przycisk “POWERTEST (NACIŚNIJ)”, nastąpi podświetlenie przycisku. Trzy zielone światła oznaczają wysoki poziom naładowania. Dwa światła ( ) oznaczają średnie naładowanie baterii. Jedno zielone światło ( ) oznacza rozładowanie baterii.

W celu włączenia maszyny, naciśnij przycisk wyłączenia blokady (3), a następnie naciśnij do końca przełącznik włączenia/wyłączenia (2) i przytrzymaj go w tej pozycji. Można teraz zwolnić przycisk wyłączenia blokady (3). W celu wyłączenia, zwolnij przełącznik włączenia/ wyłączenia (2).126

1. Zamontuj akumulator w narzędziu (Patrz G).

2. Należy upewnić się, że odcinek przecinanej

kłody nie leży na ziemi. To zapewni utrzymywanie łańcucha (8) z dala od ziemi podczas przecinania kłody. Dotykanie ziemi, gdy łańcuch porusza się, jest niebezpieczne oraz może doprowadzić do stępienia łańcucha.

3. Aby trzymać pilarkę, należy używać obu

rąk. Lewą rękę należy używać do trzymania przedniego uchwytu, a prawą rękę do trzymania tylnego uchwytu. Należy zapewnić mocny uchwyt. Kciuki i place należy zacisnąć wokół uchwytów pilarki (Patrz K).

4. Upewnij się, że przyjęta pozycja jest solidna.

Utrzymuj ramiona z rozstawionymi stopami. Rozłóż masę ciała równo na obie stopy.

5. W momencie gotowości wykonania cięcia

naciśnij całkowicie przycisk wyłączenia blokady prawym kciukiem i wciśnij spust. Spowoduje to włączenie pilarki. Zwolnienie spustu powoduje wyłączenie pilarki. Przed rozpoczęciem cięcia upewnij się, że pilarka pracuje z maksymalną prędkością.

6. Rozpoczynając cięcie, powoli przybliż łańcuch

do drewna. Trzymaj pewnie pilarkę, aby uniknąć ewentualnego odbicia pilarki lub ślizgania się (przemieszczania na boki).

7. Prowadź pilarkę przy użyciu niewielkiego

nacisku i nie stosuj nadmiernej siły. Może nastąpić przeciążenie silnika i jego spalenie. Praca zostanie wykonana lepiej i bezpieczniej z prędkością, do jakiej urządzenie jest przeznaczone.

8. Wyjmuj piłę z cięcia, gdy działa ona z pełną

prędkością. Zatrzymaj piłę poprzez zwolnienie przełącznika Wł./Wył. Upewnij się, że łańcuch został zatrzymany przed odłożeniem pilarki.

9. Postępuj dalej z pociętymi kłodami w

bezpiecznym miejscu pracy do momentu, aż zorientujesz się, że mogą być one pocięte z łatwością poprzez wykonywanie płynnych ruchów i ze stałą prędkością cięcia.

Łańcuch piły przykryty jest osłoną jednak nadal może wystąpić szybki ruch powrotny. Następujące czynności ograniczą ryzyko wystąpienia szybkiego ruchu powrotnego.

• Za pomocą obu rąk chwycić pracująca piłę. Zastosować mocny uchwyt. Palce muszą obejmować uchwyty piły.

• Wszystkie element bezpieczeństwa piły powinny znajdować się na miejscu. Upewnić się, że działają prawidłowo.

• Nie wychylać się zbyt mocno podczas pracy.

• Mocno stać na nogach i cały czas utrzymywać równowagę.

• Stań bliżej lewej strony pilarki. W ten sposób nie będziesz znajdować się w bezpośrednim położeniu łańcucha.

• W czasie ruchu łańcucha piły nie pozwolić, aby nos prowadnicy do czegoś dotykał.

• Nie podejmuj próby przecinania dwóch kłód drewna w tym samym czasie. Jednorazowo przecinaj tylko jedną kłodę.

• Nie zagłębiać nosa prowadnicy ani nie próbować zagłębiać cięcia (wwiercać się w drewno z wykorzystaniem nosa prowadnicy).

• Uważać na przemieszczanie się drewna lub inne siły, które mogą uwięzić łańcuch piły.

• W trakcie wchodzenia do poprzedniego nacięcia zachować szczególną uwagę.

• Używaj tylko łańcucha i prowadnicy o zredukowanej skłonności do odbić, które są dostarczane z tą pilarką łańcuchową.

• Nigdy nie wolno stosować tępego lub luźnego łańcucha piły. Łańcuch piły powinien być ostry i odpowiednio naprężony.

1. Używaj pilarki łańcuchowej tylko przy

utrzymaniu bezpiecznej pozycji.

2. Trzymaj pilarkę po swojej prawej stronie (Patrz L).

3. Przed zetknięciem pilarki z drewnem łańcuch

(8) musi pracować przy pełnej prędkości.

4. Przed rozpoczęciem cięcia użyj metalowych127

zębów chwytających (9), aby zabezpieczyć piłę na drewnie.

5. Podczas cięcia używaj zębów chwytających

jako punktu (a) równowagi. (Patrz M)

6. Nigdy nie pracować piłą wyciągniętymi

rękami. Nie należy próbować piłowania w ciężko dostępnych miejscach lub stojąc na drabinie. Nie piłować nigdy powyżej wysokości ramion. (Patrz N).

Podczas cięcia kłód podpartych na obu końcach rozpocząć cięcie od góry (Y) wchodząc około 1/3 średnicy do kłody, a następnie zakończyć cięcie (Z) od dołu, w celu uniknięcia kontaktu piły szczękowej z podłożem. Podczas cięcia kłód podpartych tylko z jednego końca rozpocząć cięcie od dołu (Y) wchodząc około 1/3 średnicy do kłody, a następnie zakończyć cięcie z góry (Z), w celu uniknięcia rozdzielenia kłody lub zakleszczenia narzędzia.

Jeżeli równocześnie pracują dwie lub więcej osób, odstęp między osobą przycinającą gałęzie i osobą ścinającą drzewo powinien odpowiadać co najmniej podwójnej wysokości ścinanego drzewa. Podczas ścinania drzew należy zwrócić uwagę, aby nikogo nie zranić, aby nie uszkodzić żadnych kabli zasilających i nie spowodować żadnych strat materialnych. W razie stwierdzenia, że ścinane drzewo miało kontakt z kablem zasilającym, należy niezwłocznie zawiadomić o tym fakcie przedsiębiorstwo energetyczne. Podczas prac na stokach i zboczach osoba obsługująca piłę powinna znajdować się powyżej ścinanego drzewa, gdyż drzewo po ścięciu stoczy lub ześlizgnie się prawdopodobnie w dół. Escape Route: An escape path should be planned and cleared before any cuts are started. Upewnij się, że usunięte zostały zwisające konary w dolnej części aż do wysokości ramion, a także zarośla wokół podstawy drzewa, które mogą okazać się przeszkodą podczas ewentualnej ucieczki. Droga ucieczki powinna odchylać się w przybliżeniu 135 stopni od zamierzonego kierunku ścinki drzewa. Kierunek obalania drzewa: Aby właściwie ocenić kierunek padania drzewa, należy przed rozpoczęciem ścinania wziąć pod uwagę pochylenie drzewa i położenie jego konarów, a także kierunek wiatru. Należy oczyścić drzewo z zanieczyszczeń, usunąć kamienie, luźno zwisającą korę, gwoździe, klamry i drut. w odziomku ścinanego drzewa wykonać od strony, w którą ma padać drzewo nacięcie klinowe (X - W) na głębokość 1/3 średnicy pnia. Najpierw należy wykonać dolne nacięcie poziome. W ten sposób nie dojdzie do zakleszczenia się łańcucha lub prowadnicy podczas wykonywania drugiego nacięcia. Po usunięciu drewna z wyciętego rowka należy wykonać rzaz ścinający po przeciwnej stronie. Jest to realizowane poprzez wykonanie cięcia około 2 cale wyżej niż znajduje się środek rowka. W ten sposób pozostawiona zostanie odpowiednia ilość niewyciętego drewna pomiędzy rzazem ścinającym a rowkiem, która tworzy zawiasę. Zawiasa ta pomoże zapobiec obaleniu się drzewa w niewłaściwym kierunku. Zawiasa utrzymuje drzewo na pniaku i pomaga kontrolować obalanie drzewa. Gdy nacięcie zbliża się do przegubu, drzewo128

powinno zacząć padać. Gdyby miało się okazać, że drzewo pada w niewłaściwym kierunku albo, że pochyla się do tyłu i blokuje piłę, należy przerwać cięcie i zastosować kliny z drewna, tworzywa sztucznego lub aluminium, w celu otworzenia rzazu zmiany kierunku padania drzewa. Gdy drzewo zacznie się przechylać, należy wysunąć piłę z rzazu, wyłączyć ją, odłożyć i opuścić zagrożone miejsce wyznaczoną uprzednio drogą ewakuacyjną. Zwrócić uwagę na spadające gałęzie unikać potknięć. 3rzez wbicie klina (Z) w poziome cięcie drzewo musi zostać doprowadzone do upadku. Gdy drzewo zaczyna upadać należy uważać na spadające konary lub gałęzie. OKRZESYWANIE (Patrz Q) Pod tym pojęciem rozumie się odcinanie gałęzi ściętego uprzednio drzewa. Podczas okrzesywania nie należy odcinać większych, skierowanych ku dołowi konarów, które podtrzymują drzewo. Rozpocząć pracę należy od odcinania mniejszych gałęzi, odcinając je jak pokazano na rysunku. Naprężone gałęzie należy ciąć od dołu ku górze, by uniknąć zakleszczenia się piły. PRZERZYNKA PNIA (Patrz R) Pod tym pojęciem rozumie się dzielenie ściętego uprzednio drzewa na odcinki. Należy dbać o stabilną pozycję przy pracy i na równomierne rozłożenie wagi ciała na obie stopy. Jeżeli istnieje taka możliwość, należy podeprzeć drzewo konarami, belkami lub klinami. Należy kierować się wskazówkami, ułatwiającymi cięcie. Jeżeli drzewo oparte jest równomiernie całą swą długością (por. rys.), należy ciąć od góry. Jeżeli drzewo oparte jest tylko jednym końcem (por. rys.), należy przeciąć najpierw 1/3 średnicy pnia, tnąc od dołu, a następnie dokończyć cięcia, tnąc od góry na wysokości rzazu. (Patrz S) Jeżeli drzewo oparte jest oboma końcami (por. rys.), należy przeciąć najpierw 1/3 średnicy pnia, tnąc od góry, a pozostałe 2/3 przeciąć od dołu, tnąc na wysokości rzazu. (Patrz T)

Przestrzegać zaleceń konserwacji zawartych w niniejszej instrukcji. Właściwe czyszczenie i konserwacja łańcucha piły (11) oraz prowadnicy (10), jak również całej piły szczękowej redukuje szanse na wystąpienie szybkiego ruchu powrotnego. Skontrolować i zakonserwować piłę po każdym użyciu. Pozwoli to na wydłużenie trwałości piły.

Nawet w przypadku prawidłowego ostrzenia, po każdym ostrzeniu rośnie ryzyko wystąpienia szybkiego ruchu powrotnego.

1. Wyjąć akumulator z piły:

• Kiedy nie jest używana.

• Zanim pilarka zostanie przeniesiona z jednego miejsca do drugiego.

• Przed serwisowaniem.

• Przed zmianą akcesoriów lub przystawek,129

uszkodzona z powodu przeciążenia powinna zostać wymieniona przez autoryzowanego przedstawiciela serwisu. Jeśli zużyciu lub uszkodzeniu uległa prowadnica łańcucha, zdejmij z prowadnicy występ napinania łańcucha, poluzowując śrubę w kierunku przeciwnym do wskazówek zegara. Następnie dopasuj występ napinający do nowej listwy, dokręcając śrubę w kierunku wskazówek zegara. Występ (a) musi być dopasowany do otworu prowadnicy. (Patrz W)

Łańcuch powinien być zawsze ostry. Piła będzie cięła szybciej i bezpieczniej. Tępy łańcuch piły powoduje niepotrzebne zużycie koła łańcuchowego, prowadnicy łańcucha oraz silnika. Jeżeli należy dociskać łańcuch do drzewa i cięcie powoduje tylko powstawanie drobnych wiórów z nielicznymi większymi wiórami, oznacza to, że łańcuch piły jest tępy.

Podczas wykonywania naprawy lub czynności konserwacyjnych należy przez cały czas nosić okulary ochronne. Przed wykonywaniem jakichkolwiek prac serwisowych lub konserwacyjnych należy odłączyć akumulator od pilarki. Nie jest konieczne zdejmowanie łańcucha lub odłączanie prowadnicy w przypadku smarowania koła napędowego.

1. Wyczyść prowadnicę i koło napędowe

2. Za pomocą smarownicy włóż końcówkę do

otworu smarowania i wstrzyknij smar w takiej ilości ,aby pojawił się on na zewnętrznej krawędzi koła napędowego. (Patrz X)

3. Aby obracać kołem napędowym, zwolnij

dźwignię zatrzymywania łańcucha i pociągnij ręką łańcuch do momentu, aż nieposmarowana strona koła pokryje się z otworem smarowania. Powtórz procedurę smarowania.

Uformowaną obudowę piły łańcuchowej z tworzywa sztucznego oczyścić miękką szczotką i czystą szmatką. Nie wolno używać wody, rozpuszczalników lub środków polerskich. Należy oddalić wszystkie zanieczyszczenia, przede wszystkim ze szczelin wentylacyjnych silnika. Po czasie używania od 1 do 3 godzin zdemontować pokrywę , prowadnicę i łańcuch i oczyścić szczotką. Obręb pod pokrywą , koło łańcucha i umocowanie prowadnicy należy oczyścić szczotką z wszelkich przylegających zanieczyszczeń. Rozpylacz oleju oczyścić czystą szmatką. W przypadku, gdy piła łańcuchowa ma być dłuższy czas składowana, należy oczyścić łańcuch piły i prowadnicę. Piłę łańcuchową należy składować w bezpiecznym suchym miejscu i poza dostępem dzieci. Nie wolno umieszczać żadnych przedmiotów na elektronarzędziu. Aby zapobiec wyciekowi, należy odłożyć urządzenie w pozycji poziomej i zabezpieczyć przed przechyleniem się (zakrętka zbiornika oleju 4 skierowana ku). Piłę można przechowywać w opakowaniu, w którym została ona dostarczona, należy jednak uprzednio całkowicie opróżnić zbiornik oleju.

Ten produkt jest oznaczony symbolem dotyczącym usuwania zużytych produktów elektrycznych i elektronicznych. Oznacza to, że tego produktu nie można wyrzucać do domowych śmieci, lecz należy go zwrócić do sieci zbiórki odpadów spełniającej wymogi Europejskiej Dyrektywy 2002/96/CE. Zostanie wówczas poddany recyklingowi lub rozmontowany w celu ograniczenia niekorzystnego wpływu na środowisko. Sprzęt elektryczny i elektroniczny może być niebezpieczny dla środowiska i ludzi, gdyż zawiera szkodliwe substancje.131

Piła łańcuchowa nie funkcjonuje Akumulator wyczerpany Bezpiecznik uszkodzony Wymienić akumulator Wymienić bezpiecznik Piła łańcuchowa pracuje przerywając Zewnętrzny styk chwiejny Wewnętrzny styk chwiejny Włącznik/wyłącznik zepsuty Zwrócić się do autoryzowanego punktu serwisowego rmy Bosch Zwrócić się do autoryzowanego punktu serwisowego rmy Bosch Zwrócić się do autoryzowanego punktu serwisowego rmy Bosch Łańcuch piły jest suchy Brak oleju w zbiorniku Odpowietrzenie w zamknięciu zbiornika oleju jest zapchane Kanał wypływu oleju zapchany Napełnić olej Oczyszcić zamknięcie zbiornika oleju Zwolnić kanał wypływu oleju Hamulec przeciwodrzutowy/ hamulec wybiegu Hamowanie łańcucha nie funkcjonuje Zwrócić się do autoryzowanego punktu serwisowego rmy Bosch Łańcuch/szyna prowadnicy gorąca Brak oleju w zbiorniku Odpowietrzenie w zamknięciu zbiornika oleju jest zapchane Kanał wypływu oleju zapchany Naprężenie łańcucha za mocne Łańcuch tępy Napełnić olej Oczyszcić zamknięcie zbiornika oleju Zwolnić kanał wypływu oleju Nastawić naprężenie łańcucha Łańcuch naostrzyć lub wymienić Piła łańcuchowa wyrywa, wibruje lub piłuje nie prawidłowo Naprężenie łańcucha za małe Łańcuch tępy Łańcuch zużyty Zęby piły wskazują w nieprawidłowym kierunku Nastawić naprężenie łańcucha Łańcuch naostrzyć lub wymienić Łańcuch wymienić Łańcuch piły zamontować na nowo z zębami w prawidłowym kierunku Nigdy nie należy używać narzędzi z uszkodzonymi przełącznikami włączenia/wyłączenia lub uszkodzonym hamulcem zabezpieczenia przed odbiciami (Osłona ręki). W celu naprawy wszelkich innych usterek technicznych należy się skontaktować z linią pomocy lub z lokalnym punktem serwisowym.132

Funkcja: P jest zgodny z następującymi dyrektywami,

Dane jednostki notykowanej

2000/14/WE zmieniona przez 2005/88/WE: - Procedura oceny zgodności zgodna z

- Moc dźwięku - Deklarowana gwarantowana moc dźwięku

Osoba upoważniona do kompilacji pliku technicznego,

2013/12/26 Leo Yue Menedżer jakości POSITEC133
