Typ produktu	Robot koszący
Marka	WORX
Model	Landroid WG793E
Napięcie zasilania	100-240 V ~ 50/60 Hz (zasilacz dołączony)
Maksymalna powierzchnia koszenia	Do 500 m² (w zależności od konfiguracji przewodu)
Maksymalne nachylenie	20° (35%)
Wysokość koszenia	Regulowana (szacowana 20-60 mm)
Szerokość koszenia	Nieokreślona (szacowana 18 cm)
Typ ostrza	Ostrza z 4 odwracalnymi krawędziami tnącymi
Bateria	Litowo-jonowa ładowalna
Zabezpieczenie antykradzieżowe	4-cyfrowy kod PIN
Czujniki	Pochylenia (zatrzymanie ostrzy przy podniesieniu), kolizji
Programowanie	Regulowane harmonogramy koszenia za pomocą wbudowanej klawiatury
Ładowanie	Automatyczne na stacji ładującej z prowadzeniem przewodem
Instalacja	Przewód obwodowy, kołki i miarka odległości w zestawie
Konserwacja	Regularne czyszczenie osadów trawy, obracanie ostrzy co miesiąc
Przechowywanie zimą	Naładować baterię, przechowywać w suchym miejscu, odłączyć stację ładującą
Bezpieczeństwo	Automatyczne zatrzymanie ostrzy przy podniesieniu
Długość kabla zasilającego	15 m
Dołączone akcesoria	Szpula przewodu krawędziowego (≈350 m), kołki, zapasowe ostrza, klucz imbusowy, miarka odległości, instrukcja instalacji

Często zadawane pytania - Landroid WG793E WORX

Jak zainstalować przewód obwodowy?

Umieść stację ładującą na płaskiej powierzchni, a następnie rozwiń przewód, zostawiając 1 m luzu z każdej strony. Zamocuj przewód w odległości 45 cm od krawędzi (10 cm dla niskich przeszkód) za pomocą kołków rozmieszczonych co 80 cm. Wróć do stacji, podłącz końce do zacisków IN i OUT (przewód IN do czerwonego zacisku, OUT do czarnego), a następnie przetestuj, umieszczając robot kilka metrów za stacją i naciskając START.

Jaka jest maksymalna pochyłość, którą Landroid może pokonać?

Android może wjeżdżać na pochyłości do 20° (35%). Powyżej tego nachylenia należy wyłączyć pochyłość ze strefy koszenia. Górny przewód obwodowy nie powinien być umieszczany na pochyłościach >35%, a dolny na >25%.

Jak wymienić ostrza?

Noś rękawice ochronne. Każde ostrze ma 4 krawędzie tnące. Obracaj ostrze, aby używać nowej krawędzi co miesiąc przy codziennym użytkowaniu. Wymień ostrze na jedno z dostarczonych zapasowych, gdy się zużyje. Zapasowe ostrza są dostępne u sprzedawcy WORX.

Co zrobić, jeśli dioda na stacji ładującej nie świeci?

Sprawdź połączenia elektryczne: kabel zasilający musi być podłączony do gniazdka, a przewód obwodowy prawidłowo podłączony do zacisków IN i OUT. Wyrównaj nacięcia złącza kabla i transformatora. Jeśli problem nadal występuje, zapoznaj się z poradnikiem rozwiązywania problemów.

Jak zaprogramować harmonogram koszenia?

Otwórz pokrywę klawiatury, użyj przycisków numerycznych i strzałek, aby ustawić godzinę i dni koszenia. Zatwierdź przyciskiem OK. Robot będzie realizował ustalony program. Szczegóły znajdziesz w instrukcji programowania.

Co zrobić, jeśli ekran wyświetla „poza strefą koszenia”, podczas gdy robot znajduje się w strefie?

Oznacza to, że połączenia przewodu obwodowego są odwrócone. Zamień przewody na zaciskach IN i OUT stacji. Jeśli robot rzeczywiście jest poza strefą, umieść go z powrotem w jej wnętrzu.

Jak przezimować Landroida?

Naładuj w pełni baterię, następnie odłącz stację ładującą. Przechowuj robota i stację w suchym, zabezpieczonym przed mrozem miejscu (garaż, szopa). Ładuj baterię co 3 miesiące, aby przedłużyć jej żywotność. Jeśli stacja pozostaje na zewnątrz, przykryj ją plandeką nylonową.

Jak zresetować zapomniany kod PIN?

Kod PIN jest przechowywany w robocie. Jeśli go zapomnisz, nie będziesz mógł uruchomić robota poza strefą. Zapisz swój kod PIN przy pierwszym użyciu na stronie przewidzianej w instrukcji lub zarejestruj go na stronie www.worxlandroid.com. Brak opisu procedury resetowania, bądź ostrożny.

Jaką odległość zachować między przewodem obwodowym a przeszkodami?

Dla przeszkód sztywnych (ściany, ścieżki na tym samym poziomie) zostaw 10 cm. Dla przeszkód niebezpiecznych (stawy, rabaty) lub krawędzi trawnika zostaw 45 cm (użyj dołączonej miarki). Na pochyłościach odległości te można zwiększyć do 65 cm.

Jak wyczyścić robota?

Regularnie sprawdzaj wnętrze robota i usuwaj osady skoszonej trawy. Nie używaj myjki wysokociśnieniowej, ponieważ może to uszkodzić baterię lub maszynę. Użyj wilgotnej ściereczki lub miękkiej szczotki.

INSTRUKCJA OBSŁUGI Landroid WG793E WORX

Instrukcja instalacji PL P130

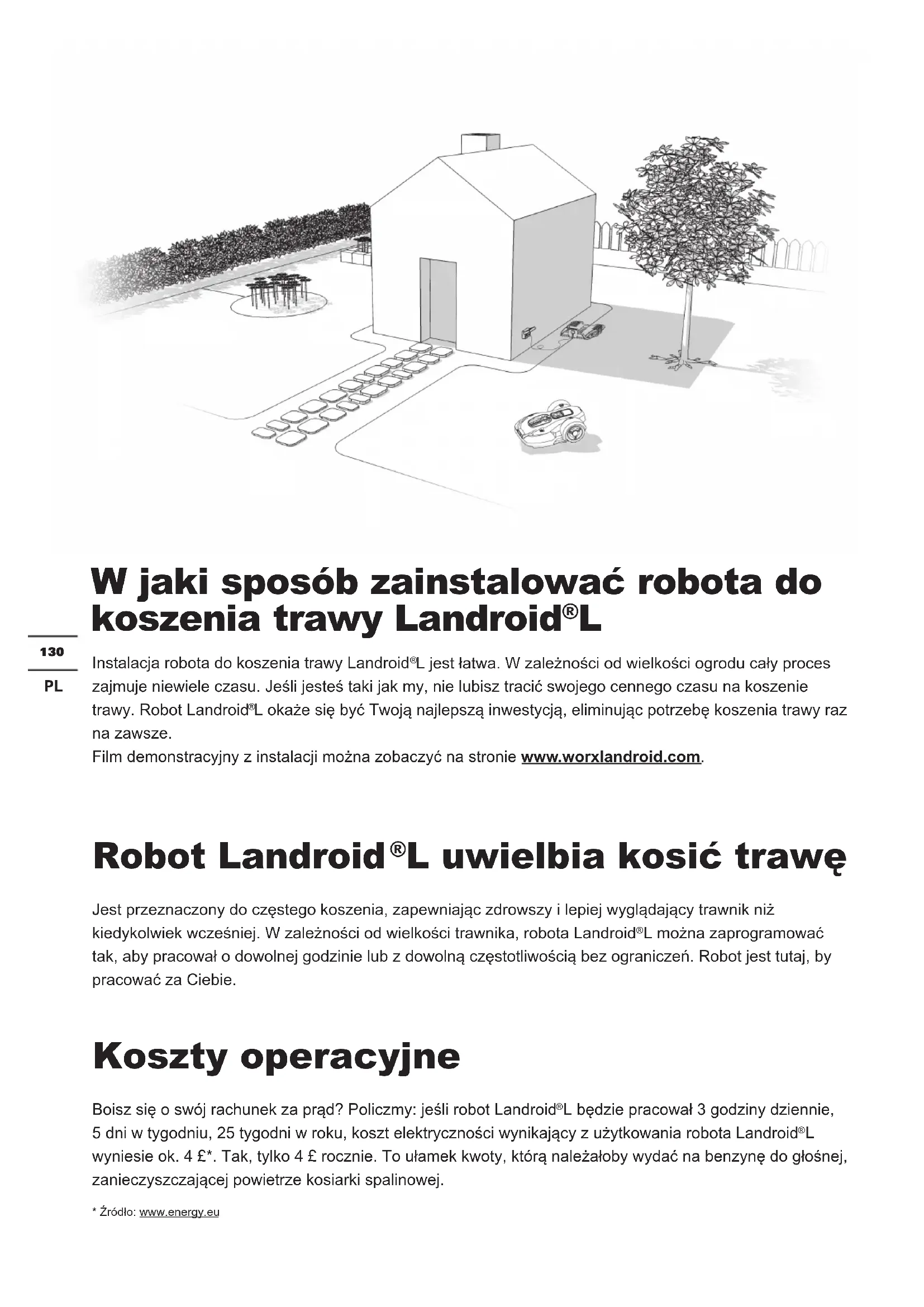

W jaki sposób zainstalować robota do koszenia trawy Landroid®L

Instalacja robota do koszenia trawy Landroid^®L jest łatwa. W zależności od wielkości ogrodu cały proces zajmuje niewiele czasu. Jeśli jesteś taki jak my, nie lubisz tracić swojego cennego czasu na koszenie trawy. Robot Landroid^®L okaże się być Twoją najlepszą inwestycją, eliminując potrzebę koszenia trawy raz na zawsze.

Film demonstracyjny z instalacji można zobaczyć na stronie www.worxlandroid.com.

Robot Landroid®L uwielbia kosić trawę

Jest przeznaczony do częstego koszenia, zapewniając zdrowszy i lepiej wyglądający trawnik niż kiedykolwiek wcześniej. W zależności od wielkości trawnika, robota Landroid®L można zaprogramować tak, aby pracował o dowolnej godzinie lub z dowolną częstotliwością bez ograniczeń. Robot jest tutaj, by pracować za Ciebie.

Koszty operacyjne

Boisz się o swój rachunek za prąd? Policzmy: jeśli robot Landroid®L będzie pracował 3 godziny dziennie, 5 dni w tygodniu, 25 tygodni w roku, koszt elektryczności wynikający z użytkowania robota Landroid®L wyniesie ok. 4 £*. Tak, tylko 4 £ rocznie. To ułamek kwoty, którą należałoby wydać na benzynę do głośnej, zanieczyszczającej powietrze kosiarki spalinowej.

Przygotowanie

W pudełku

Szpilki mocujące bazę

Zapasowe ostrza

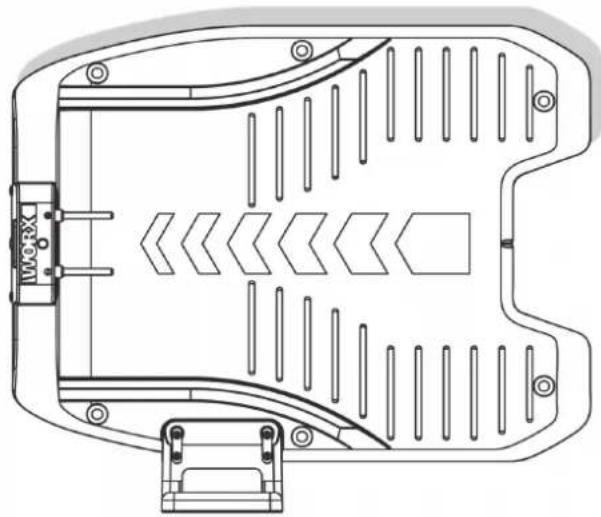

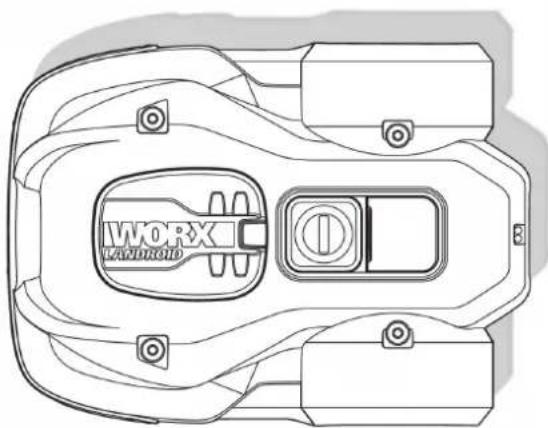

Landroid®LStacja ładowania

Szpula przewodu granicznego

Szpilki mocujące przewodu granicznego

Kabel zasilający z zasilaczem (przemiennikie m prądu zmiennego na prąd stały)

Instrukcja obsługi

Instrukcja instalacji

Miemik odległości

Instrukcja programowania i rozwiązywania problemów

Gwarancja

Z Twojej szopy

Nożyczki Młotek

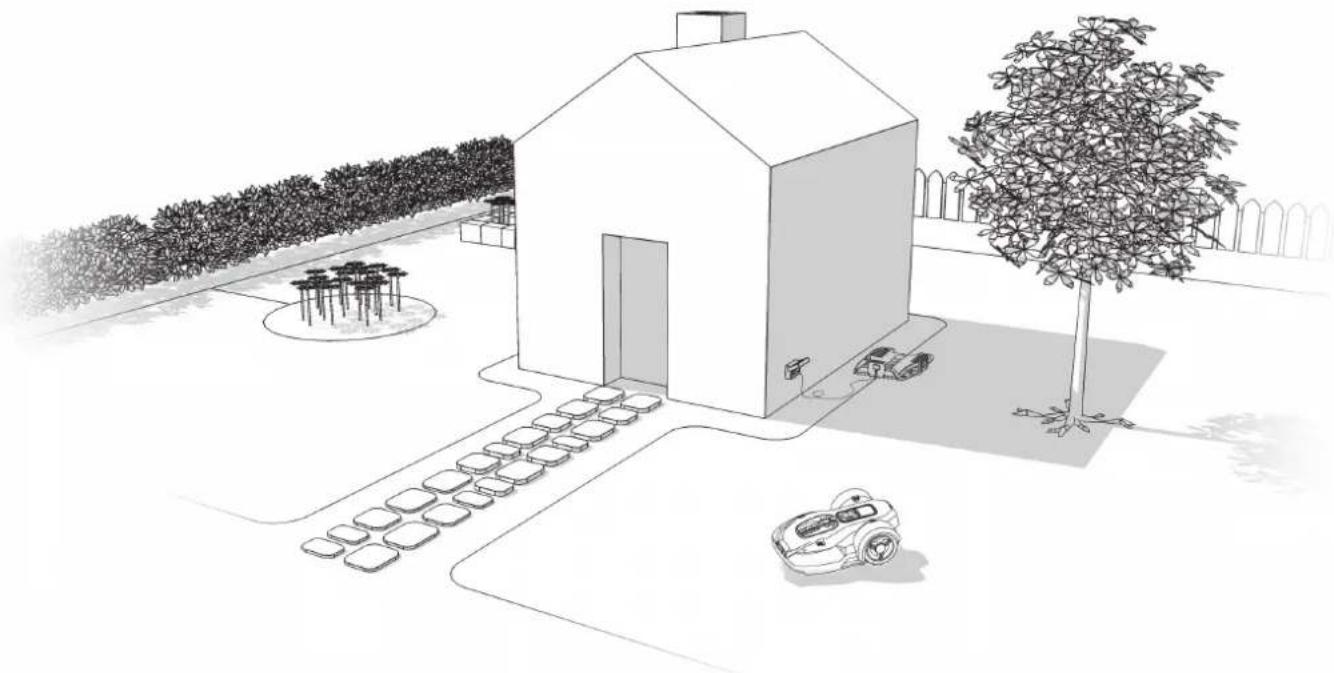

Nowy dom robota Landroid®L-Twój ogród

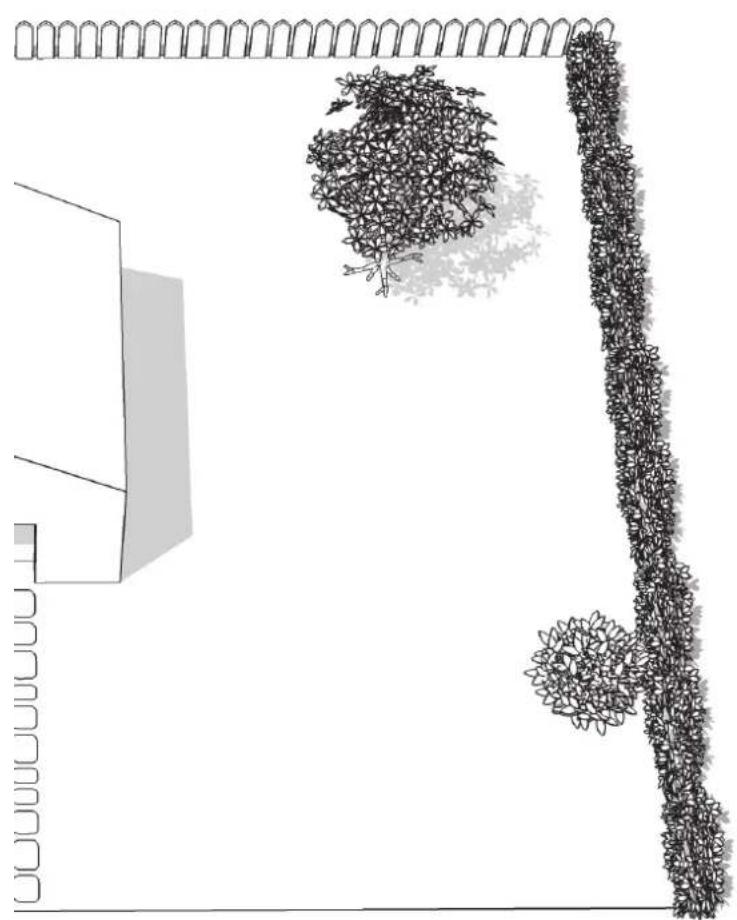

Zacznijmy od przyjrzenia się bliżej nowemu domowi robota Landroid^®L – Twojemu trawnikowi – wyznaczając zarówno bezpieczne obszary dla robota Landroid^®L , jak i te, których powinien uniknąć.

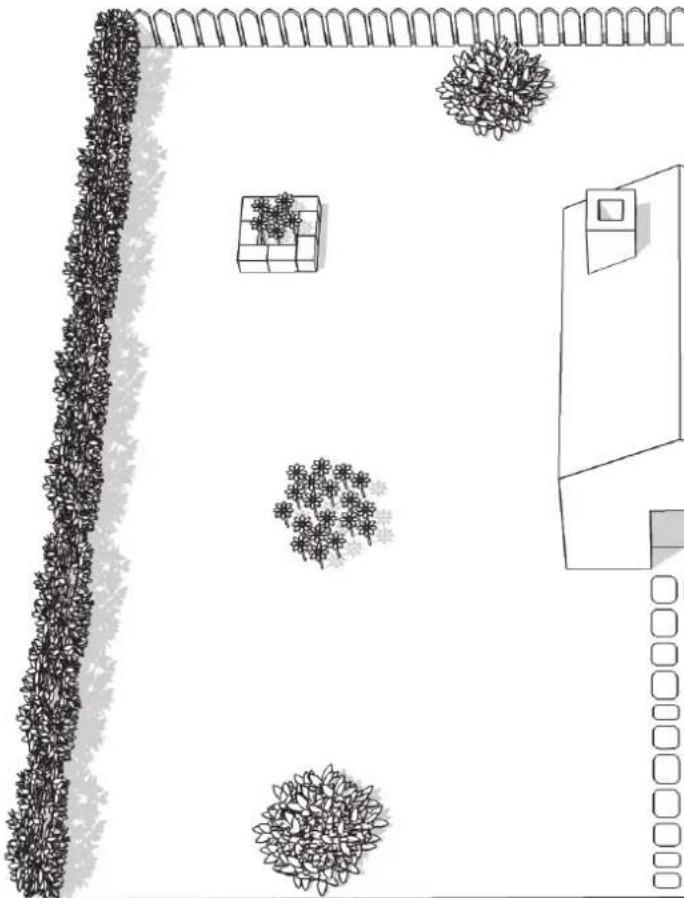

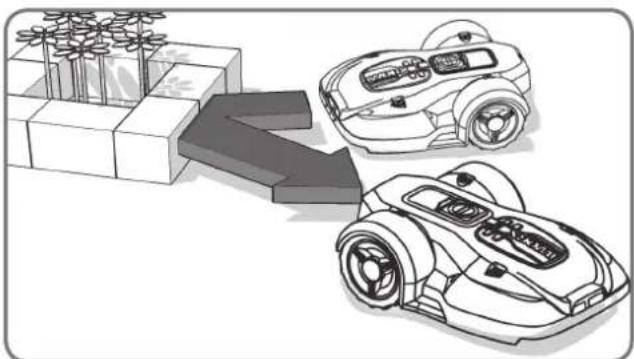

Przeszkody, w które może uderzyć

Jeśli robot Landroid®L uderzy w jakąkolwiek twardą, stabilną przeszkodę wyższą niż 15cm, np. ścianę lub ogrodzenie, po prostu zatrzyma się i zawróci od przeszkody.

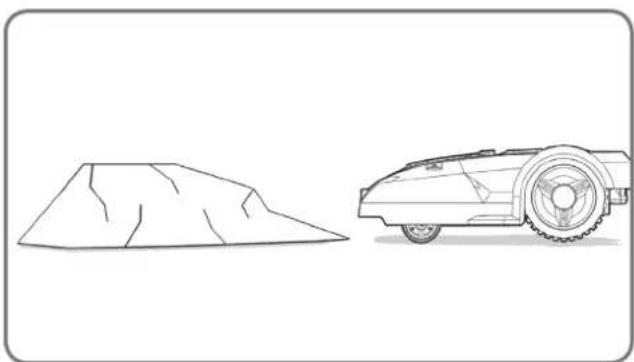

Kamienie, które są zbyt ciężkie, żeby robot Landroid®L mógł je przesunąć, mogą być bezpiecznie uderzone przez robota. Jednakże, jeśli jakikołwiek kamień ma nachyloną powierzchnię, na którą może wjechać robot Landroid®L, należy usunąć taki kamień lub wykluczyć go z obszaru roboczego robota.

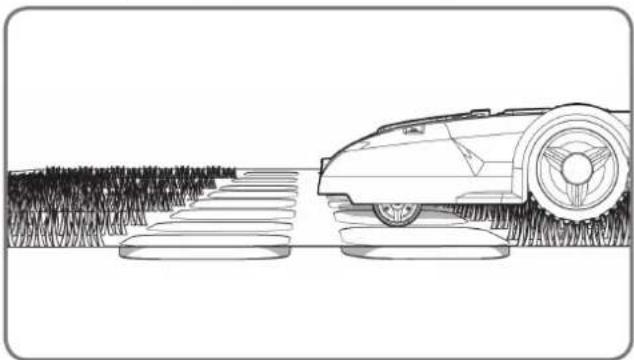

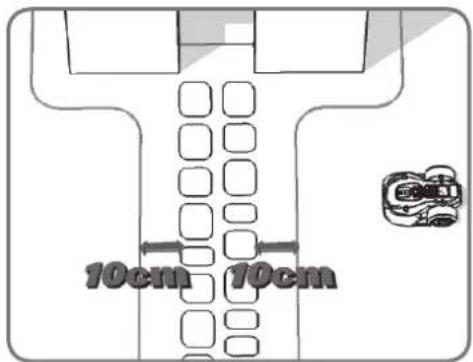

Jeśli podjazd znajduje się na tym samym poziomie, co trawnik, bez wystającej powierzchni, robot Landroid^®L może bezpiecznie po nim przejechać. Jeśli chcesz, aby robot Landroid^®L unikał podjazdu, wystarczy zaledwie 10cm* przestrzeni między przewodem granicznym a podjazdem.

Jeśli podjazd jest pokryty żwirem, robot Landroid ^L nie powinien się po nim poruszać. W tym przypadku należy zastosować miernik odległości w celu wyznaczenia odstępu 45cm* między przewodem granicznym a podjazdem.

* To zalecana odległość. Należy użyć załączonego miernika odległości w celu zapewnienia prawidłowej instalacji.

Z pewnością nie chcesz, aby robot LandroidŁ skosił Twoje kwiaty lub wpadł do wody. Należy unikać takich obszarów.

Zagłębienia i wyboje

W przypadku dużych wybojów lub obniżeń terenu należy sprawdzić, czy ostrza mogą dotknąć ziemi; jeśli tak, wówczas należy wygładzić ziemię w takich miejscach lub wykluczyć je z obszaru pracy roboła Landroid®L.

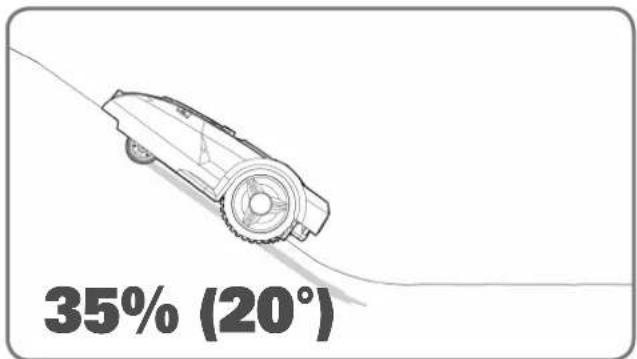

Robot Landroid ^® L może bezpiecznie wjeźdżać na pochyłości o kącie nachylenia do 35%(20°), więc wystarczy unikać bardziej stromych pochyłości.

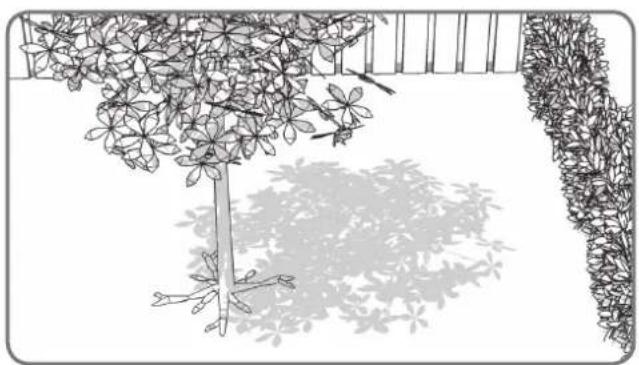

Jeśli z ziemi wystają korzenie, należy unikać takiego obszaru, aby ich nie uszkodzić.

350m Garny przewód graniczny Dairy przewód graniczny 480m 25%-35% <25%

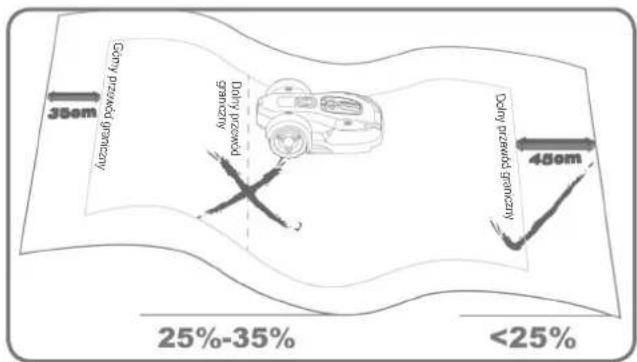

Rozmieszczenie przewodu granicznego na pochyłościach

Górnego przewodu granicznego NIE należy umieszczac na pochyłościach o kącie nachylenia powyżej 35%(20°). Góry przewód graniczny powinien znajdować się w odległości co najmniej 35cm od jakichkolwiek przeszkód. Dolnego przewodu granicznego NIE należy umieszczac na pochyłościach o kącie nachylenia powyżej 25%(15°). Dolny przewód graniczny powinien znajdować się w odległości co najmniej 45cm od jakichkolwiek przeszkód, jeśli znajduje się na pochyłości nachylonej pod kątem 25%.

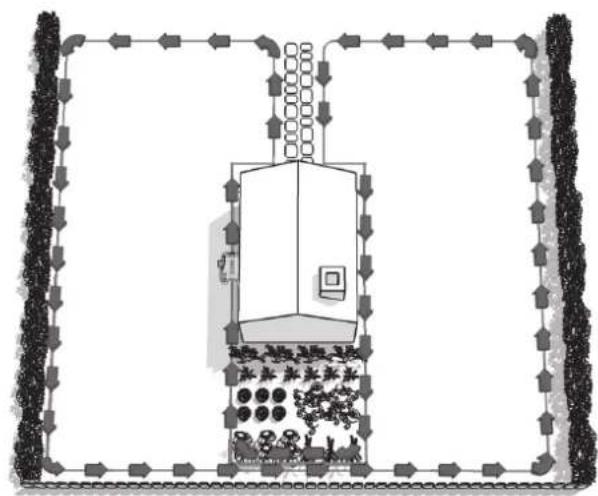

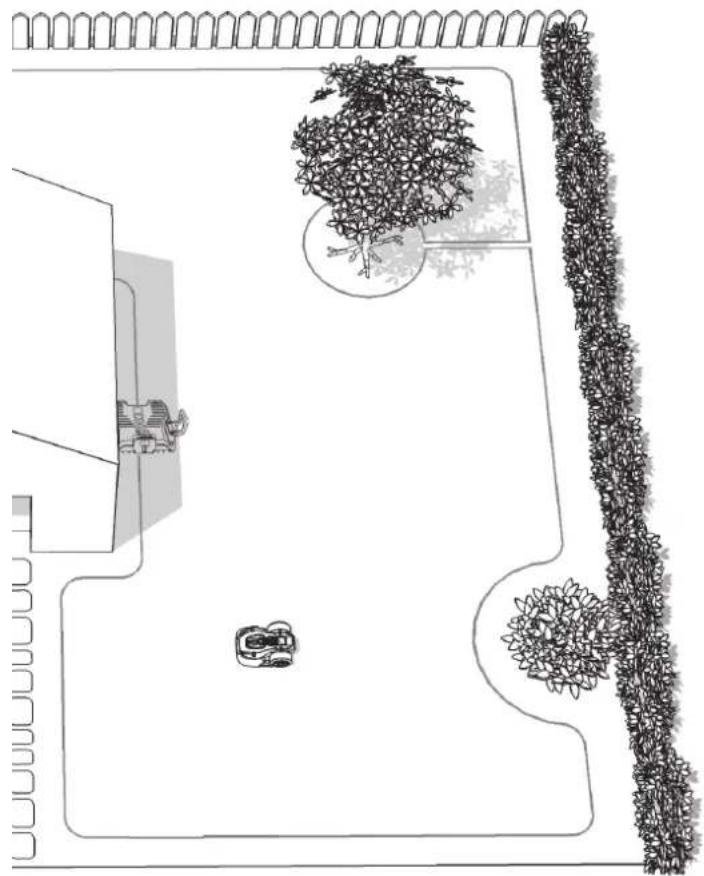

Wyznaczanie terenu pracy robota Landroid®L w swoim ogrodzie

Robot Landroid®L musi wiedzieć, gdzie kosić. Dlatego należy wyznaczyć jego obszar roboczy przy użyciu przewodu granicznego, który stworzy niewidzialne ogrodzenie. Przewód wskaże również robotowi Landroid®L drogę do stacji ładowania.

Jeśli sąsiad również korzysta z robota Landroid®L, należy zachować co najmniej 2 metry odstępu między swoim przewodem granicznym, a przewodem sąsiada.

Należy pamiętać, iż robot Landroid®L nie będzie w stanie odebrać sygnału z przewodu granicznego z odległości większej niż 25m.

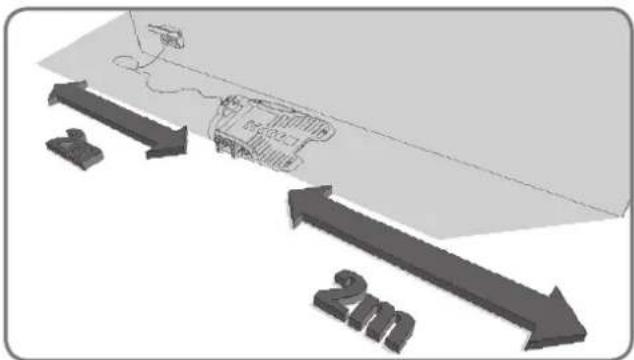

W pierwszej kolejności należy wybrać najlepsze miejsce dla stacji ładowania, biorąc pod uwagę lokalizację najbliższego gniazdka elektrycznego. Stacja ładowania jest wyposażona w 15-metrowy przewód zasilania.

UWAGA: Należy dopilnować, aby miejsce, w którym znajduje się zasilacz i gniazdko elektryczne, było zawsze suche.

W razie możliwości należy umieścić stację ładowania w cieniu – ładowanie akumulatorów jest skuteczniejsze, jeśli znajdują się one w chłodnym miejscu.

Należy upewnić się, że znajduje się ona na płaskim terenie, z dala od jakichkolwiek przeszkód.

Wysepka jest obszarem znajdującym się na trawniku, gdzie robot Landroid®L nie powinien pracować. Przewód graniczny biegnie od granicy obszaru koszenia, przechodzi wprost do wysepki, wokół niej i z powrotem do granicy obszaru koszenia, zgodnie ze strzałkami na rysunku.

Jeśli na trawniku znajduje się 2 lub więcej oddzielnych obszarów połączonych ze sobą zwężeniem, zwężenia te powinny mieć szerokość co najmniej 1 metra.

Jeśli trawniki nie są połączone wystarczająco szerokim zwężeniem, konieczne będzie ręczne przeniesienie robota Landroid^®L na drugi trawnik. Robot Landroid^®L skosi trawnik bez problemu, lecz konieczne będzie przeniesienie go z powrotem do stacji ładowania po wyczerpaniu się akumulatora.

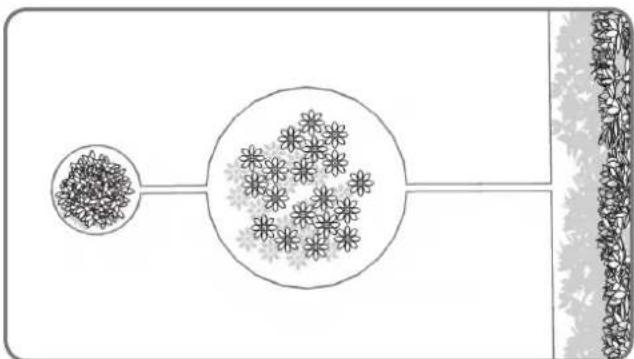

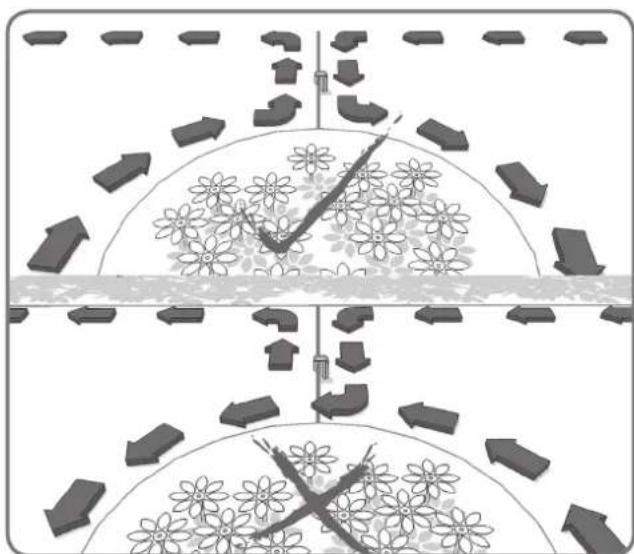

W przypadku istnienia dwóch wysepek znajdujących się blisko siebie zaleca się poprowadzenie przewodu zgodnie z powyższą ilustracją.

Robot Landroid®L może swobodnie przemieszczać się nad przewodem granicznym pomiędzy wysepkami a granicą obszaru koszenia.

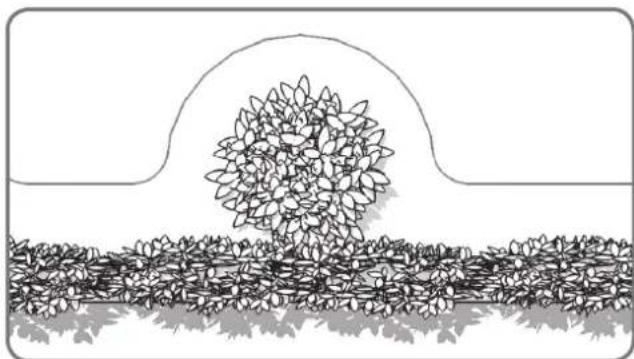

Wykluczony obszar będący blisko granicy obszaru koszenia powinien stanowić część samej granicy, jak pokazano na rysunku.

Instalacja

Mocowanie przewodu granicznego

Zalecamy w pierwszej kolejności skosić trawnik w miejscu, w którym ma być położony przewód przy użyciu normalnej kosiarki lub podkaszarki do trawy. Umożliwi to rozprowadzenie przewodu jak najbliżej ziemi tak, aby robot Landroid®L nie przeciął go przypadkowo. Przewód graniczny jest zasilany przewodem niskonapięciowym, więc jest całkowicie bezpieczny dla ludzi i zwierząt.

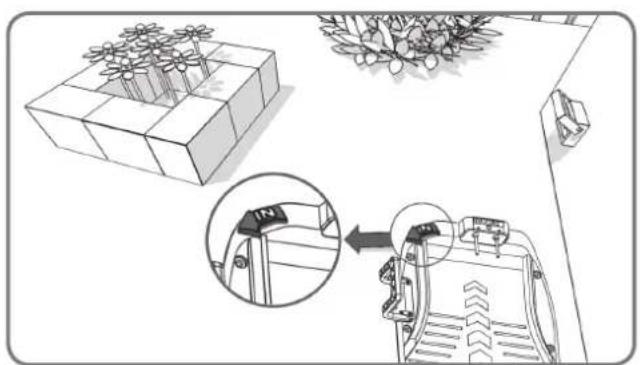

Umieścić stację ładowania w docelowym miejscu bez jej mocowania na stałe. Strzałka "IN" powinna być skierowana do wewnątrz trawnika.

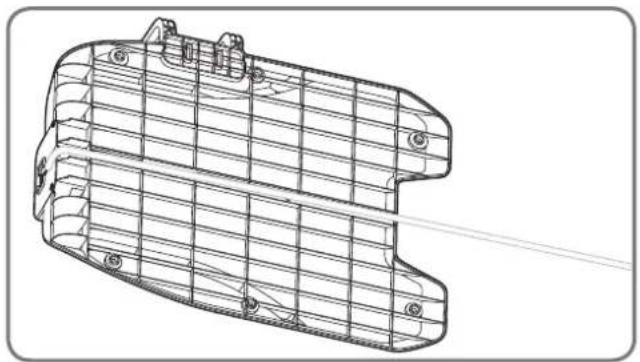

Przeprowadzić przewód graniczny przez osłonę kablową pod stacją ładowania.

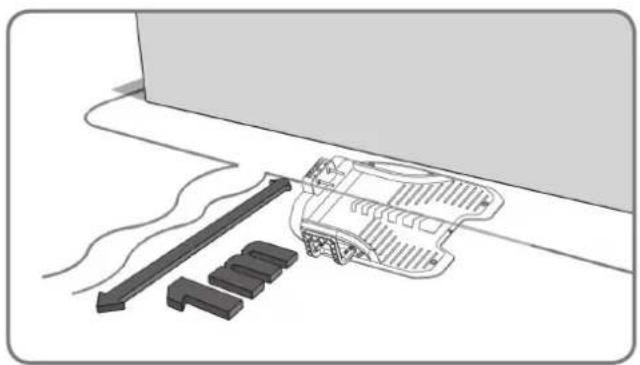

Zostawiając około 1 metra zapasowego przewodu, rozpocząć jego rozkładanie od tyłu stacji ładowania i rozpocząć mocowanie przewodu wzdłuż granicy obszaru. Po rozłożeniu przewodu wzdłuż granic obszaru i z powrotem do stacji ładowania zostawić kolejny metr zapasowego przewodu i odciąć resztę.

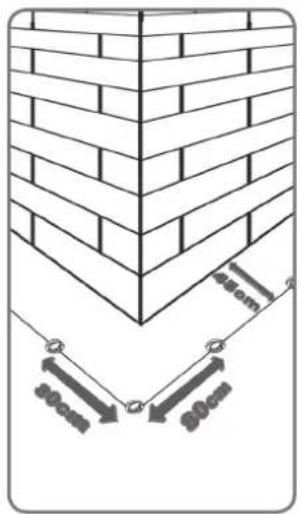

Podczas rozkładania przewodu użyć miernika odległości w celu zachowania 45cm* odstępu między przewodem a granicą obszaru. Jednakże w przypadku istnienia przeszkody, która znajduje się na poziomie ziemi i jest bezpieczna dla przejazdu robota Android®L, np. podjazd lub chodnik, wystarczy jedynie 10cm* odstępu.

Szpilki mocujące powinny być rozmieszczone co 80cm Należy wbić szpilki w ziemię przy użyciu młotka, unikając stosowania zbyt dużego nacisku na przewód. Przewód powinien być poprowadzony prosto i powinien być naprężony między szpilkami, bez luzu.

* To zalecany odstęp. Należy użyć załączonego miernika odległości w celu zapewnienia prawidłowej instalacji.

Upewnić się, że przewód graniczny jest idealnie prosty w każdym rogu.

6

Tworząc wysepkę przy użyciu przewodu granicznego, należy przestrzegać pokazanej ścieżki. Przewód powinien być poprowadzony z granicy obszaru, zarysować wysepkę, a następnie powinien być poprowadzony z powrotem do granicy. Przewody graniczne między wysepką i granicą powinny być poprowadzone blisko siebie i powinny być przymocowane przy użyciu tej samej szpilki. Podczas pracy robot Landroid®L będzie w stanie swobodnie przejechać przez tę część przewodu.

Podłączanie stacji ładowania do przewodu granicznego

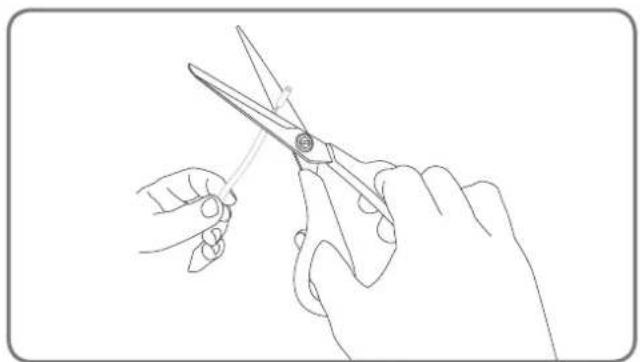

Przyciąć przewód na długość odpowiednią, aby dosięgnął on zacisków.

Rozdzielić oba końca przewodu.

2

Podczas podłączania do stacji ładowania używa się przewodu IN (wejściowego) i OUT (wyjściowego), zgodnie z ilustracją.

Podłączyć przewód IN (wejściowy) do czerwonego zacisku stacji ładowania, a przewód OUT (wyjściowy) do czamego zacisku. Zamknąć pokrywę.

Teraz można przymocować stację ładowania na stałe do ziemi poprzez dokręcenie załączonych kołków mocujących stacji przy użyciu załączonego klucza imbusowego.

Uwaga: Upewnić się, że przewód IN (wejściowy) jest poprowadzony prosto przez osłone pod stacją ładowania.

4

Podłączyć przewód zasilania do zasilacza, a następnie do gniazdka zasilania prądem zmiennym (AC). Dioda LED na stacji ładowania włączy się. Jeśli dioda LED jest wyłączona, skorzystać z informacji zamieszczonych w podręczniku rozwiązywania problemów. Podłączając przewód, dopasować karb na łączniku przewodu zasilania (a) do rowka zasilacza sieciowego (b).b).

Pamiętać o dokręceniu lub odkręceniu jedynie zaznaczonej części łącznika.

Jeśli zielona dioda nie zapali się, należy sprawdzić doprowadzenie zasilania.

Jeśli przewód zasilania znajduje się w obszarze roboczym, można go również zakopać.

Włączanie i testowanie instalacji

Włączenie robota do koszenia trawy Landroid^®L po razy pierwszy jest ekscytującym doświadczeniem.

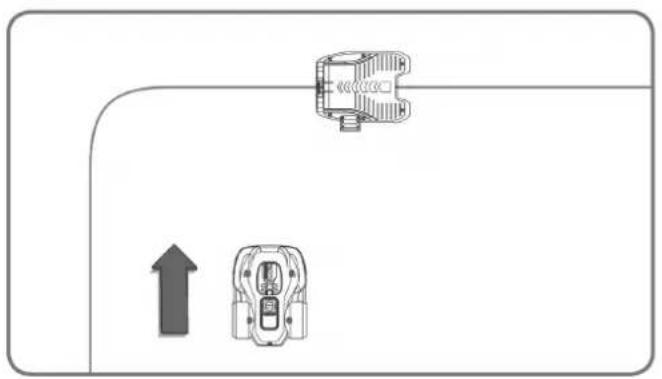

Umieścić robot do koszenia trawy

Landroid^®L wewnątrz obszaru

roboczego, parę metrów od tylnej

części stacji ładowania.

2

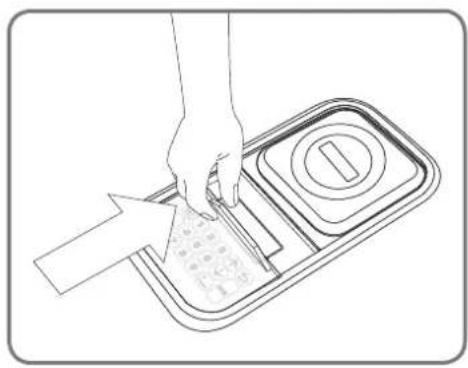

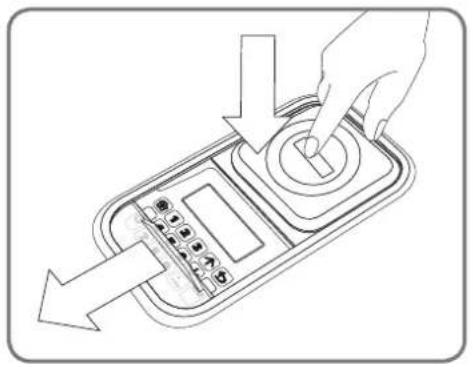

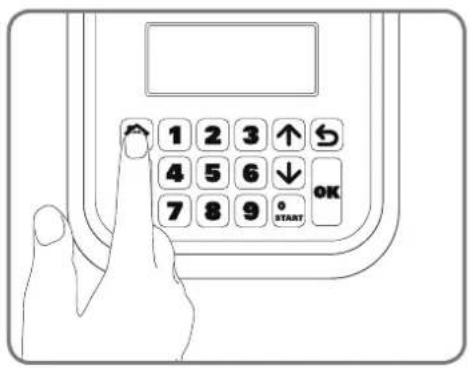

Otworzyć okienko klawiatury, naciskając duży czerwony przycisk na górze robota Landroid^ L. Nacisnąć i przytrzymać przycisk Power ON/OFF ⏻ (Zasilanie WŁ./WYŁ.), aż robot Landroid^ L się włączy. następnie wprowadzić domyślny kod PIN 0000.

Nacisnąć przycisk ⓘ i zamknąć okienko klawiatury: robot Landroid®L odnajdzie drogę do stacji ładowania. Zaobserwować jak robot Landroid®L wraca do stacji ładowania i w razie potrzeby zmodyfikować położenie przewodu granicznego. Jeśli robot Landroid®L powróci do stacji ładowania, oznacza to, że instalacja została wykonana prawidłowo! Robot Landroid®L rozpocznie ładowanie do pełna.

1 2 3 ↑ 4 5 6 ↓ 7 8 9 OK START

UWAGA: Jeśli robot Landroid'L znajduje się w stacji ładowania w czasie, gdy zaprogramowano dla niego koszenie, wystarczy nacisnąć przycisk STOP i zamknąć okienko klawiatury, aby kazać robotowi wrócić do koszenia.

Ostrz eżenie

- Jeśli robot Landroid^® L znajdzie się poza wyznaczonym obszarem, przestanie się przemieszczać i wyświetlony zostanie komunikat błędu „poza obszarem koszenia”. Wystarczy umieścić roboła wewnątrz obszaru pracy i powtórzyć krok 2.

- Jeśli robot Landroid^® L znajduje się wewnątrz obszaru koszenia, lecz wyświetlacz pokazuje komunikat „poza obszarem koszenia” i dioda LED jest włączona, oznacza to, że końcówki przewodu granicznego zostały błędnie zaciśnięte. Należy je zamienić.

- Robot Landroid®L powinien zawsze być włączony. W przypadku konieczności wyłączenia go należy upewnić się, że przed ponownym włączeniem został on umieszczony w swoim obszarze pracy.

- Jeśli robot Landroid®L nagle przestanie działać, wystarczy wcisnąć przycisk STOP, otworzyć okienko klawiatury robota, nacisnąć przycisk ON/OFF (WŁ./WYŁ.) w położenie ON (WŁ.), usunąć problemy, po czym nacisnąć przycisk i zamknąć okienko klawiatury.

UWAGA: Więcej informacji można zobaczyć w Instrukcji programowania i rozwiązywania usterek.

Programowanie

Po zakończeniu instalacji pora zaprogramować roboła Landroid^3L , aby zaczął pracować przy użyciu wyświetlacza klawiatury pokazanego poniżej. Więcej informacji można znaleźć w załączonej Instrukcji programowania i rozwiązywania problemów.

1 2 3 ↑ 4 5 6 ↓ 7 8 9 0 OK START

Gotów zacząć?

Zadaniem robota Landroid^3L jest dbanie o zachowanie doskonałej długości trawy w trakcie sezonu, ale nie nadaje się on do wycinki drzew w dżungli.

Przed pierwszym uruchomieniem

1. Należy samemu skosić trawę na pożadana wysokość.

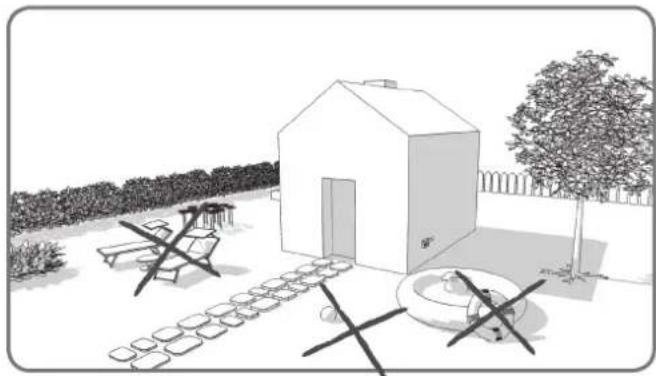

2. Upewnić się, że obszar roboczy jest wolny od przeszkód, takich jak zabawki i gałęzie..

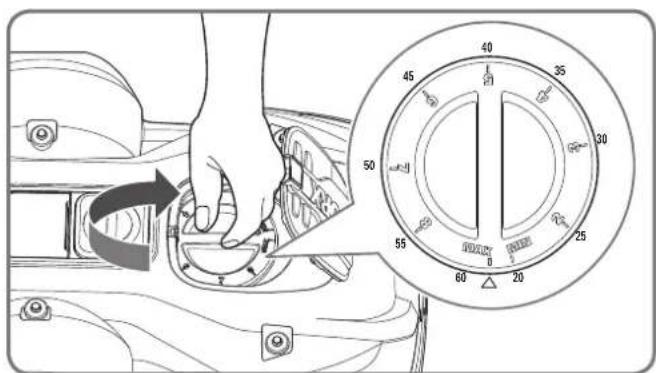

1. Dostosować wysokość koszenia do maksymalnego poziomu dla pierwszego koszenia, a następnie ustawić preferowaną wysokość trawy..

Następnej wiosy zacznij kosić robotem Landroid^®L wcześniej, gdy trawa jest wciąż krótka tak, aby uniknąć wcześniejszego ręcznego koszenia trawy.

Zachowanie ostrości

Regulację ostrzy należy przeprowadzać zawsze w rękawicach ochronnych.

Robot Landroid®L nie kosi trawy tak, jak inne kosiarki. Jego ostrza tnące są bardzo ostre na wszystkich czterech krawędziach i obracają się w obu kierunkach w celu uzyskania maksymalnej wydajności tnącej. Każde ostrze robota Landroid®L posiada 4 krawędzie tnące. W zależności od częstotliwości, z jaką robot Landroid®L kosi trawnik, należy regularnie odwracać/obracać ostrza w celu zastosowania nowej krawędzi tnącej. Jeśli robot Landroid®L jest zaprogramowany do codziennego koszenia trawnika, wówczas ostrza tnące muszą być obracane co miesiąc w celu uzyskania najlepszych wyników koszenia. W przypadku codziennego koszenia każde ostrze tnące wytrzyma do 4 miesięcy. W momencie stępienia i zużycia ostrzy tnących powinny one zostać wymienione na ostrza zapasowe dostarczone wraz z robotem Landroid®L. Zapasowe ostrza można nabyć również u najbliższego sprzedawcy sprzętu WORX.

Konserwacja

Robot Landroid^®L został zaprojektowany i zbudowany z myślą o przebywaniu na zewnątrz, niezależnie od niekorzystnych warunków pogodowych. Należy tylko okresowo oczyszczać jego powierzchnię z nagromadzonych ścinek trawy, a robot Landroid^®L będzie pracował bezproblemowo rok po roku, sezon po sezonie. Nie należy myć robota wodą pod ciśnieniem. Może to spowodować uszkodzenie akumulatora i mechanizmów robota.

Przechowywanie zimą

Mimo, iż jest to trudne, zalecamy przechowywanie robota Landroid^®L w szopie lub garażu podczas zimy. Przed przystąpieniem do przechowywania robota Landroid^®L należy go naładować do pełna w celu uniknięcia uszkodzenia akumulatora. Następnie można odłączyć wtyczkę od stacji ładowania. Dobrym sposobem na wydłużenie żywotności akumulatora jest jego regularne ładowanie zimą. Całkowite naładowanie co 3 miesiące wystarczy w zupełnieści. Zalecamy również, aby zimą przykryć stację ładowania nylonową płachtą.

Bezpieczeństwo

Robot Landroid®L jest bezpieczny dla ludzi i zwierząt. Po pierwsze, istnieje duża odległość między zewnętrznym brzegiem urządzenia a ostrzami. Ponadto czujniki przechyłu spowodują automatyczne zatrzymanie ostrzy, jeśli urządzenie zostanie podniesione z ziemi.

Zabezpieczenie

Robot do koszenia trawy Landroid^®L jest zabezpieczony kodem PIN. Uniemożliwia on korzystanie z urządzenia przez nieupoważnione osoby. Po wyniesieniu urządzenia poza obszar koszenia nie będzie możliwe ponowne włączenie urządzenia przez osobę, która nie zna kodu PIN. Oznacza to również, że w przypadku zapomnienia kodu PIN nie będzie można uruchomić robota Landroid^®L ! Zalecamy zapisanie kodu PIN w tym miejscu, aby móc skorzystać z niego w przyszłości. Jeszcze lepszym rozwiązaniem jest zarejestrowanie swojego robota Landroid^®L na stronie www.worxlandroid.com i zamieszczenie tam swojego kodu PIN. Dostęp do kodu PIN można uzyskać w dowolnym czasie przez Internet.

Zapisz swój kod PIN w tym miejscu
