Type de produit	Tondeuse à gazon robotisée
Marque	WORX
Modèle	Landroid WG793E
Tension d'alimentation	100-240 V ~ 50/60 Hz (transformateur fourni)
Surface maximale de travail	Jusqu'à 500 m² (selon configuration du fil)
Pente maximale	20° (35 %)
Hauteur de coupe	Réglable (estimation 20-60 mm)
Largeur de coupe	Non spécifiée (estimation 18 cm)
Type de lame	Lames à 4 bords coupants réversibles
Batterie	Lithium-ion rechargeable
Protection antivol	Code PIN à 4 chiffres
Capteurs	Inclinaison (arrêt des lames en cas de levage), collision
Programmation	Horaires de tonte réglables via clavier intégré
Recharge	Automatique sur socle de recharge avec guidage par fil
Installation	Fil périphérique, piquets et jauge de distance fournis
Entretien	Nettoyage régulier des dépôts d'herbe, rotation des lames tous les mois
Stockage hivernal	Recharger la batterie, ranger à l'abri, débrancher le socle
Sécurité	Arrêt automatique des lames en cas de soulèvement
Longueur du câble d'alimentation	15 m
Accessoires fournis	Bobine de fil de bord (≈350 m), piquets, lames de rechange, clé hexagonale, jauge de distance, guide d'installation

FOIRE AUX QUESTIONS - Landroid WG793E WORX

Comment installer le fil périphérique ?

Placez le socle de recharge sur un emplacement plat, puis déroulez le fil en laissant 1 m de marge de chaque côté. Fixez le fil à 45 cm des bords (10 cm pour obstacles bas) à l'aide des piquets espacés de 80 cm. Revenez au socle, connectez les extrémités aux bornes IN et OUT (fil IN à la pince rouge, OUT à la noire), puis testez en plaçant le robot quelques mètres derrière le socle et en appuyant sur START.

Quelle est la pente maximale que le Landroid peut gravir ?

Le Landroid peut monter des pentes jusqu'à 20° (35 %). Au-delà, la pente doit être exclue de la zone de travail. Le câble périphérique supérieur ne doit pas être placé sur des pentes >35%, et le câble inférieur sur des pentes >25%.

Comment changer les lames ?

Portez des gants de protection. Chaque lame a 4 bords coupants. Tournez la lame pour utiliser un nouveau bord tous les mois si utilisation quotidienne. Remplacez la lame par une des rechanges fournies lorsqu'elle est usée. Des lames de rechange sont disponibles chez votre revendeur WORX.

Que faire si le voyant du socle ne s'allume pas ?

Vérifiez les connexions électriques : le câble d'alimentation doit être branché sur une prise secteur, et le fil périphérique correctement connecté aux bornes IN et OUT. Alignez les encoches du connecteur du câble et du transformateur. Si le problème persiste, consultez le guide de dépannage.

Comment programmer les horaires de tonte ?

Ouvrez le couvercle du clavier, utilisez les touches numériques et les flèches pour régler l'heure et les jours de tonte. Validez avec OK. Le robot suivra le programme défini. Reportez-vous au guide de programmation pour les détails.

Que faire si l'écran affiche 'hors zone de coupe' alors que le robot est dans la zone ?

Cela indique que les connexions du fil périphérique sont inversées. Échangez les fils aux bornes IN et OUT du socle. Si le robot est réellement hors zone, replacez-le à l'intérieur.

Comment hiverner le Landroid ?

Rechargez complètement la batterie, puis débranchez le socle de recharge. Rangez le robot et le socle dans un endroit sec à l'abri du gel (garage, remise). Rechargez la batterie tous les 3 mois pour prolonger sa durée de vie. Couvrez le socle avec une bâche en nylon si laissé dehors.

Comment réinitialiser le code PIN oublié ?

Le code PIN est stocké dans le robot. Si vous l'oubliez, vous ne pouvez pas le redémarrer hors de la zone. Notez votre code PIN dès la première utilisation sur la page prévue dans le manuel ou enregistrez-le sur le site www.worxlandroid.com. Aucune procédure de réinitialisation n'est décrite, soyez vigilant.

Quelle distance respecter entre le fil périphérique et les obstacles ?

Pour les obstacles rigides (murs, allées au même niveau), laissez 10 cm. Pour les obstacles dangereux (étangs, parterres) ou les bords de pelouse, laissez 45 cm (utilisez la jauge fournie). Sur les pentes, ces distances peuvent être augmentées jusqu'à 65 cm.

Comment nettoyer le robot ?

Vérifiez régulièrement l'intérieur du robot et enlevez les dépôts d'herbe coupée. N'utilisez pas de nettoyeur haute pression car cela pourrait endommager la batterie ou la machine. Utilisez un chiffon humide ou une brosse douce.

MODE D'EMPLOI Landroid WG793E WORX

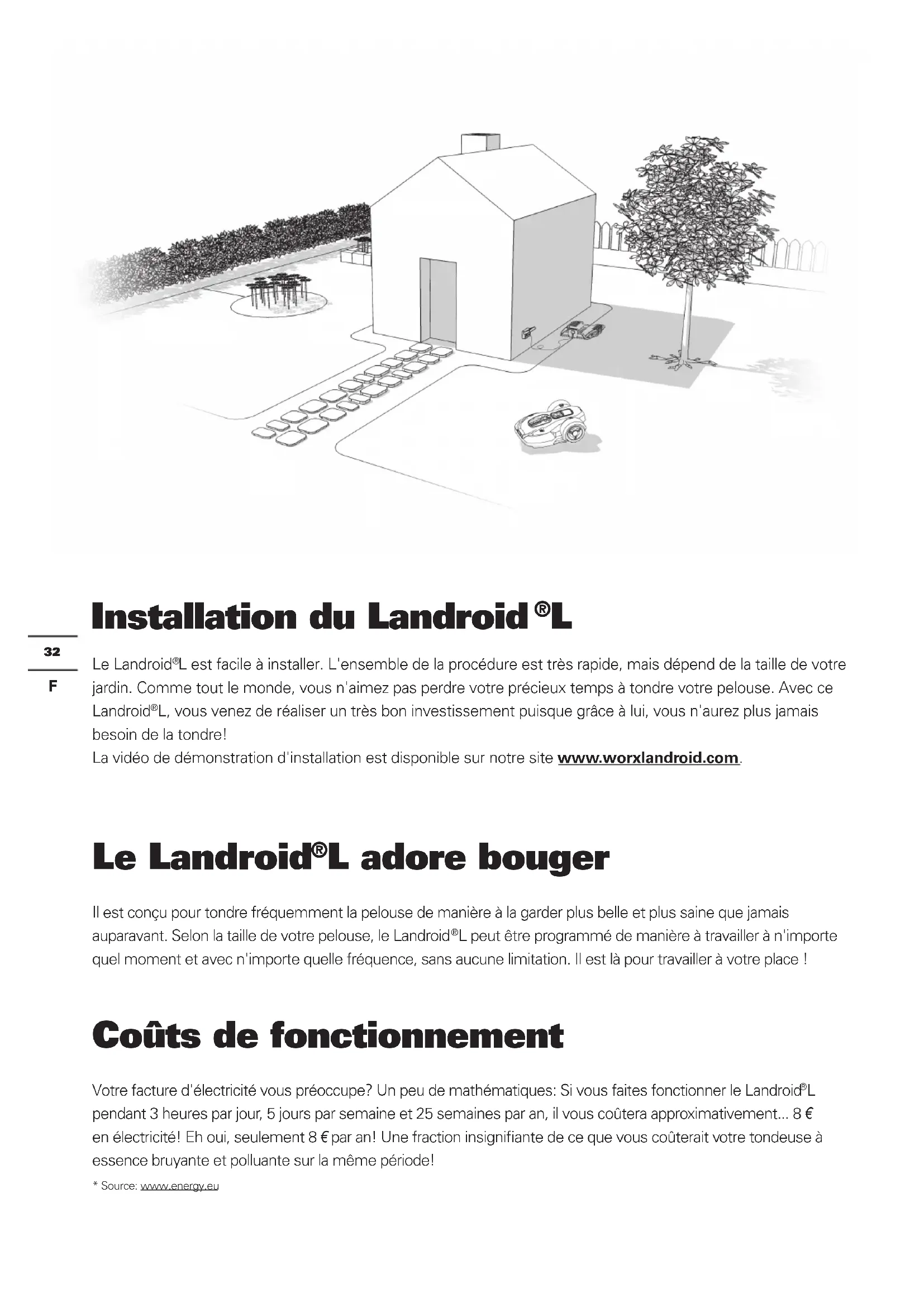

Guide d'installation F P32

Installation du Landroid®L

Le Landroid^® L est facile à installer. L'ensemble de la procédure est très rapide, mais dépend de la taille de votre jardin. Comme tout le monde, vous n'aimez pas perdre votre précieux temps à tondre votre pelouse. Avec ce Landroid^® L, vous venez de réaliser un très bon investissement puisque grâce à lui, vous n'aurez plus jamais besoin de la tondre!

La vidéo de démonstration d'installation est disponible sur notre site www.worxlandroid.com.

Le Landroid®L adore bouger

Il est conçu pour tondre fréquemment la pelouse de manière à la garder plus belle et plus saine que jamais auparavant. Selon la taille de votre pelouse, le Landroid®L peut être programmé de manière à travailler à n'importe quel moment et avec n'importe quelle fréquence, sans aucune limitation. Il est là pour travailler à votre place !

Coûts de fonctionnement

Votre facture d'électricité vous préoccupe? Un peu de mathématiques: Si vous faites fonctionner le Landroid®L pendant 3 heures par jour, 5 jours par semaine et 25 semaines par an, il vous coûtera approximativement... 8 € en électricité! Eh oui, seulement 8 € par an! Une fraction insignifiante de ce que vous coûterait votre tondeuse à essence bruyante et polluante sur la même période!

Préparation

Contenu

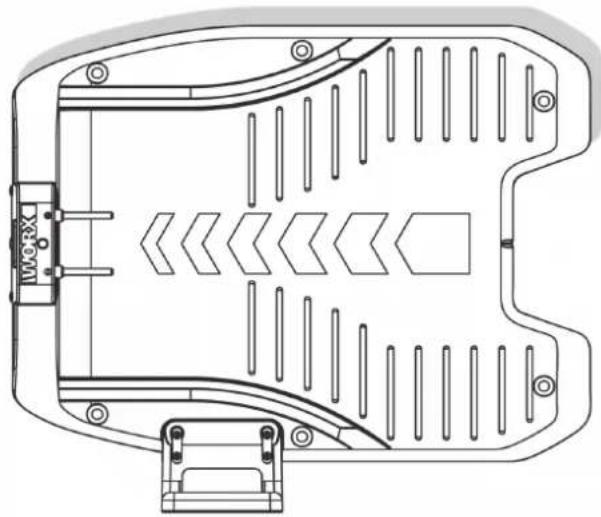

Chevilles de rétention de la base

Lames de rechange

Bobine de fil de bord

Chevilles de bord

Câble d'alimentation avec transformateur AC/DC

Jauge de distance du fil-barrière

Manuel de l'utilisateur
Guide d'installation

Clé
Guide de programmation et de dépannage
Conditions de garantie

De votre garage

Ciseaux Marteau

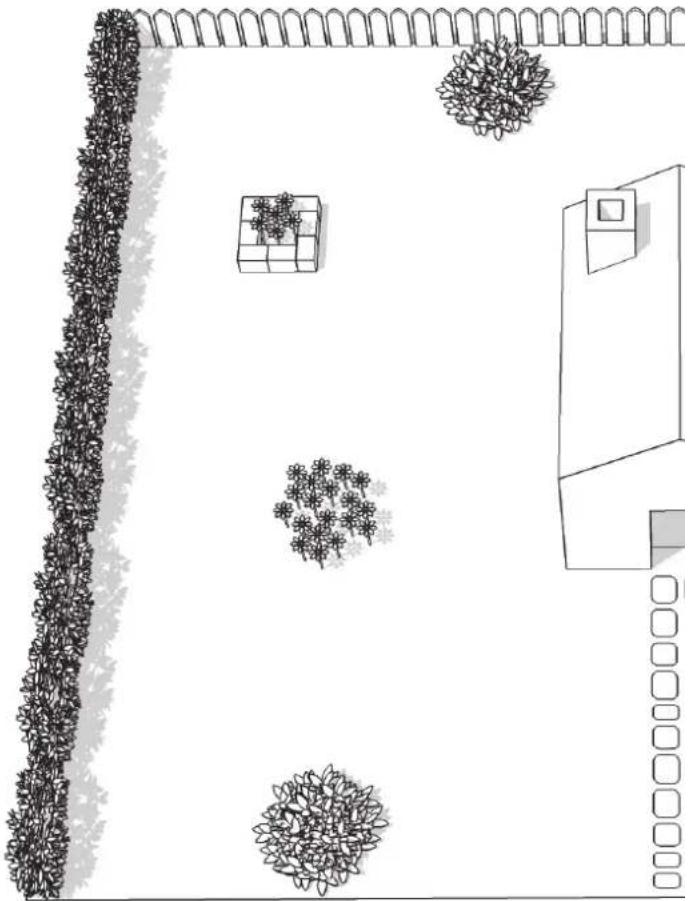

La nouvelle demeure du Landroid®L: votre jardin

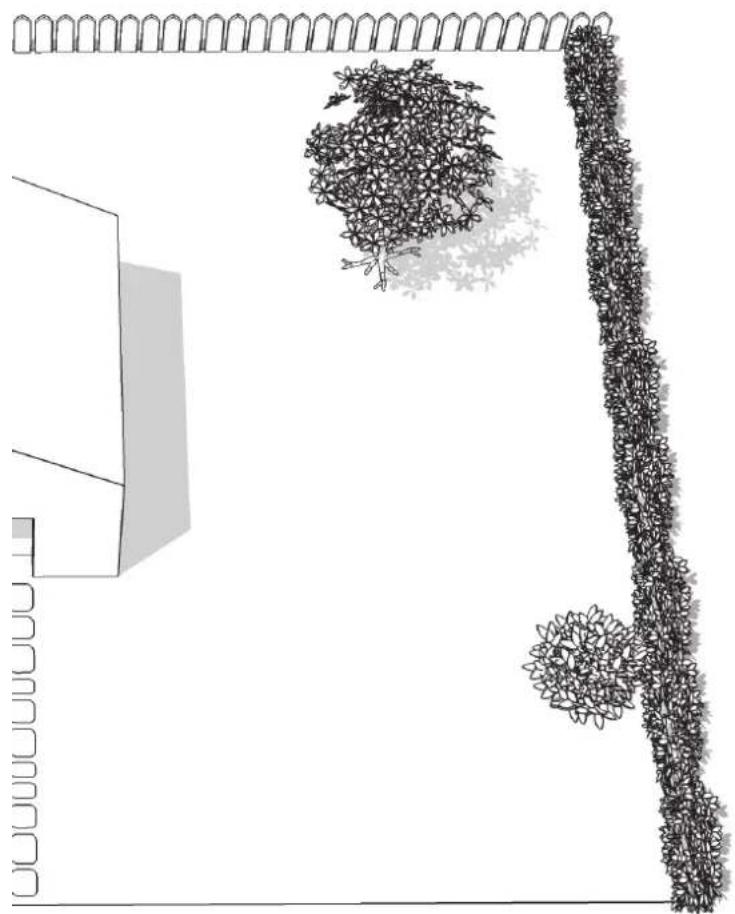

Pour commencer, examinons en détail ce qui sera la nouvelle demeure de votre Landroid®L: votre jardin. Faisons le tri entre les endroits où il pourra aller et les endroits qu'il devra éviter.

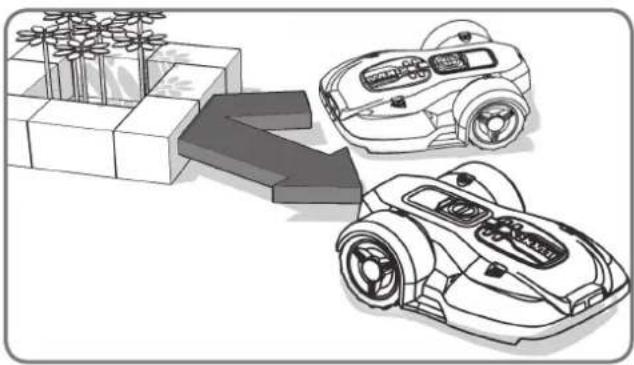

Lorsqu'il heurte un obstacle rigide et stable dont la hauteur est supérieure à 15 cm (ex: un mur ou une barrière), le Landroid® L s'arrête et s'en écarte.

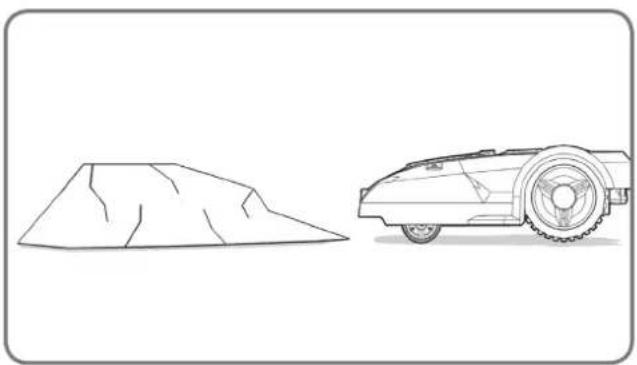

Les rochers suffisamment lourds pour ne pas être déplacés par le Landroid^®L ne constituent pas des obstacles à risque. Cependant, si un rocher comporte un plan incliné sur lequel le Landroid^®L risquerait de monter, enlevez-le ou excluez-le de la zone de travail.

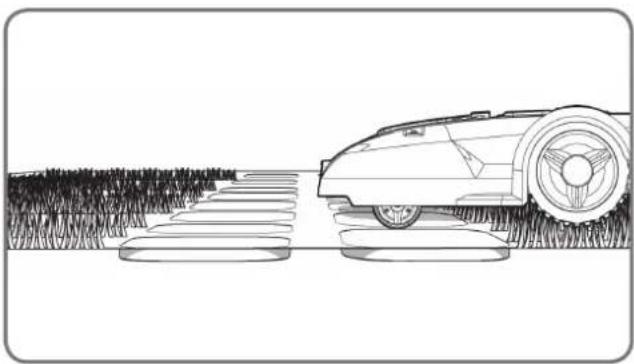

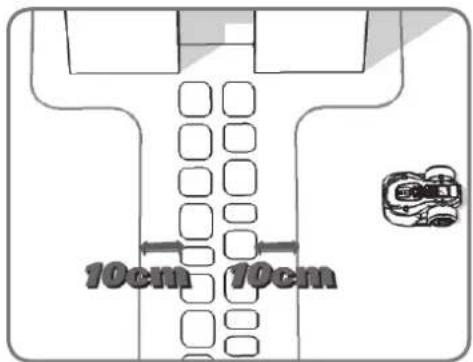

Si les allées sont au même niveau que le gazon et ne comportent aucune surface saillante, le Landroid^®L peut passer dessus en toute sécurité. Si vous souhaitez que le Landroid^®L évite une allée, un espace de 10cm* suffit entre l'allée et le fil-barrière. Si l'allée est recouverte de gravier, ne laissez pas le Landroid^®L rouler dessus: pour mesurer une distance de 45 cm* entre le fil et le bord.

* Il est recommandé de respecter cette distance. Utilisez la jauge de distance fournie pour assurer une bonne installation.

Parterres, bassins, étangs...

Il va de soi que vous ne voulez pas que le Landroid®L tonde vos fleurs, de même que vous ne souhaitez pas le voir tomber dans l'eau! Ces endroits sont donc à éviter.

Dans le cas de creux importants ou de bosses volumineuses, vérifiez s'il existe un risque que la lame touche le sol; si c'est le cas, réduisez l'inclinaison des pentes ou excluez cette surface de la zone de travail du Landroid®L.

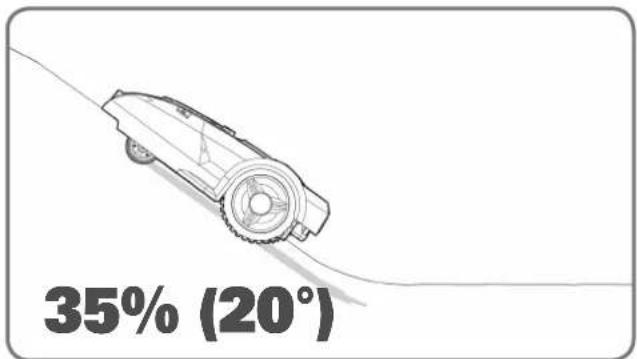

Le Landroid®L est en mesure de monter des pentes de 20°; toute pente plus raide doit donc être évitée.

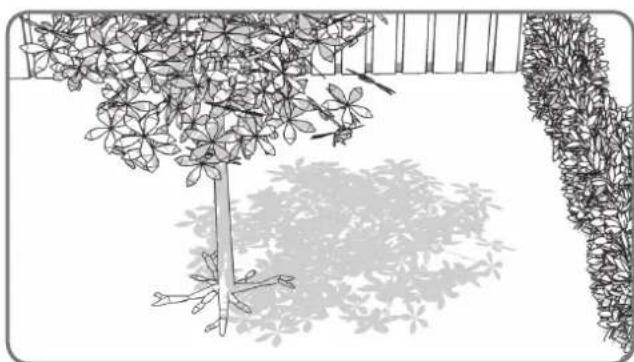

Si des racines dépassent du sol, il est cependant préférable que le Landroid®L évite cette zone car il risquerait d'abîmer les racines.

350m Câble périphurique supérieur Câble périphurique inférieur Câble périphurique inférieur 480m 25%-35% <25%

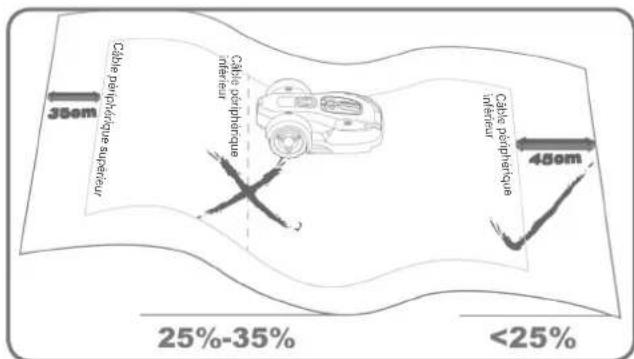

Pose du câble périphérique sur les pentes

Le câble périphérique supérieur NE DOIT PAS être placé sur des pentes plus raides que 35%(20°). Le câble périphérique supérieur doit être placé à une distance d'au moins 35cm des obstacles. Le câble périphérique inférieur NE DOIT PAS être placé sur des pentes plus raides que 25%(15°). Le câble périphérique inférieur doit être placé à une distance d'au moins 45cm des obstacles lorsqu'il est positionné sur une pente à 25%.

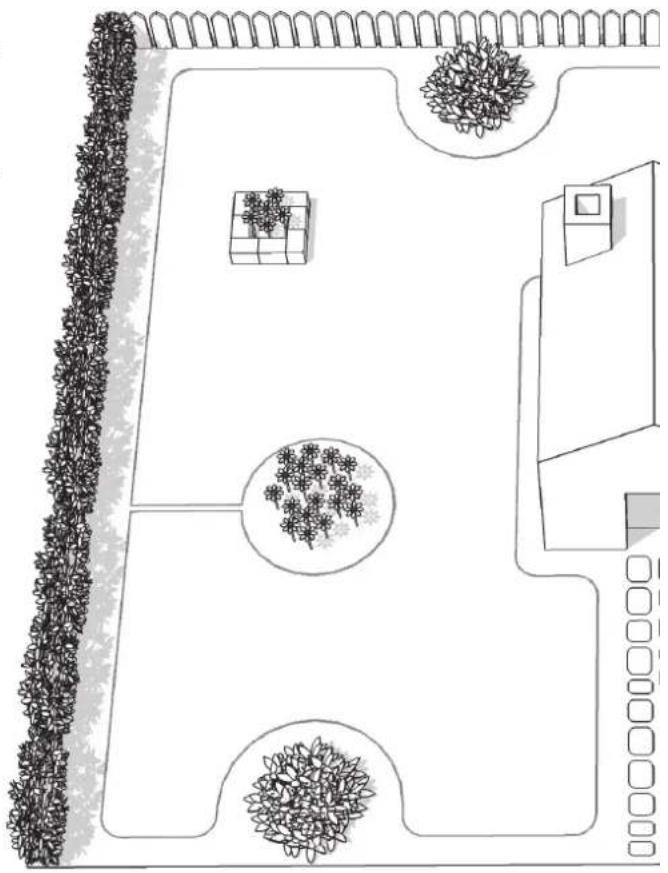

Marquage du territoire du Landroid®L dans le jardin

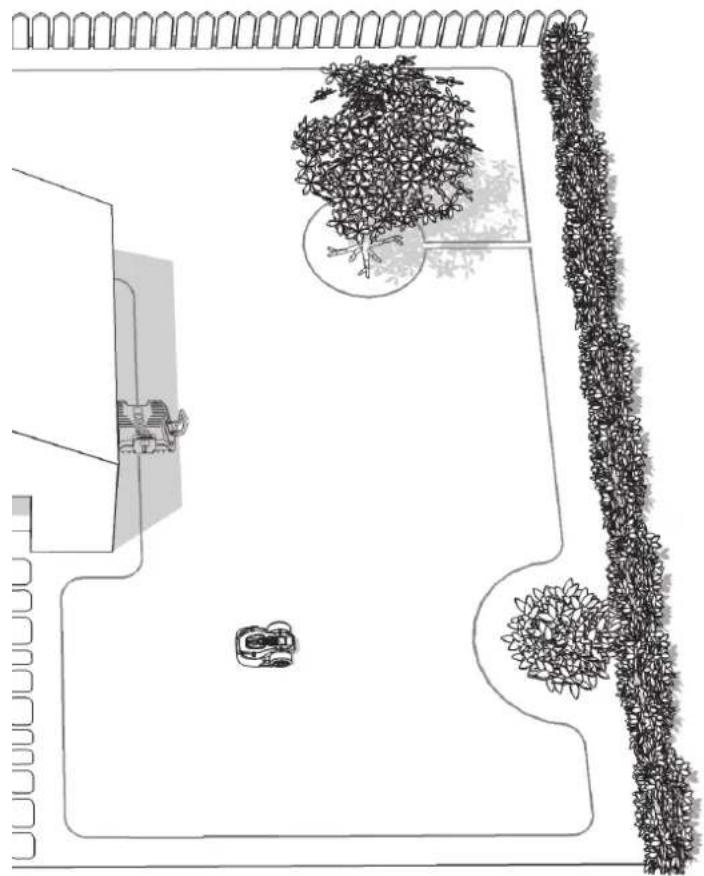

Votre Landroid^ a besoin de savoir où il est censé tondre. Il est donc indispensable de délimiter sa zone de travail grâce au fil fourni, qui constituera une sorte de barrière invisible. Ce fil permettra également de guider le Landroid^ vers son socle de recharge.

Si votre voisin utilise également un Landroid®L, vous devez garder un espace d'au moins 2 mètres entre votre fil périphérique et celui de vos voisins.

Veuillez garder à l'esprit que votre Landroid®L ne sera pas en mesure de recevoir un signal provenant du fil périphérique au-delà d'une distance de 25 m.

Pour commencer, choisissez un emplacement idéal pour le socle de recharge, en prenant en compte la distance qui le sépare de la prise de courant la plus proche. Le câble du socle de recharge fait 15m de long.

REMARQUE: Le transformateur et la prise électrique ne doivent en aucun cas être exposés à l'humidité.

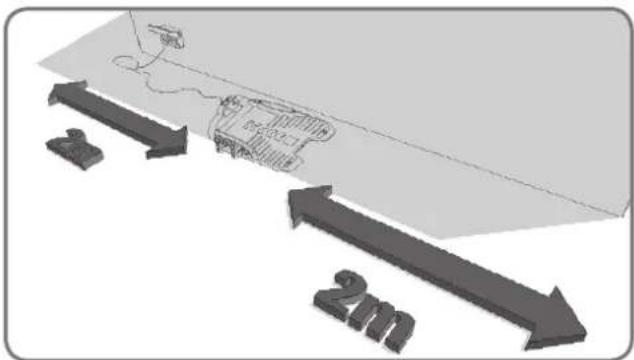

Le socle de recharge doit être placée le long d'une ligne droite, à au moins 2 mètres de chaque extrémité. Mettez-le à l'ombre si possible: les batteries se rechargent mieux dans un endroit frais.

La surface sur laquelle il est posé doit être plane et libre de tout obstacle.

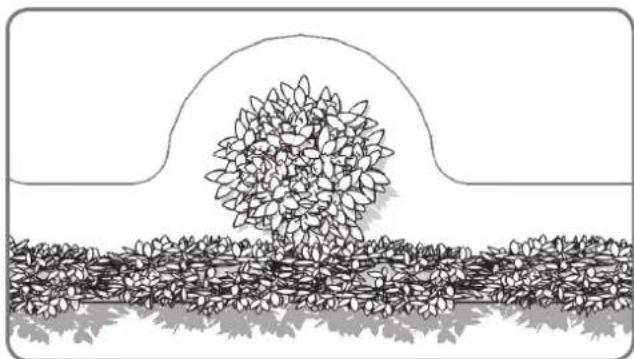

Un îlot est un espace situé au milieu du gazon dans lequel vous ne voulez pas que le Landroid®L pénètre. Le fil-barrière doit partir à angle droit du bord de la pelouse en direction de l'îlot, faire le tour de celui-ci puis repartir en ligne droite vers le bord, comme indiqué par les flèches sur l'illustration.

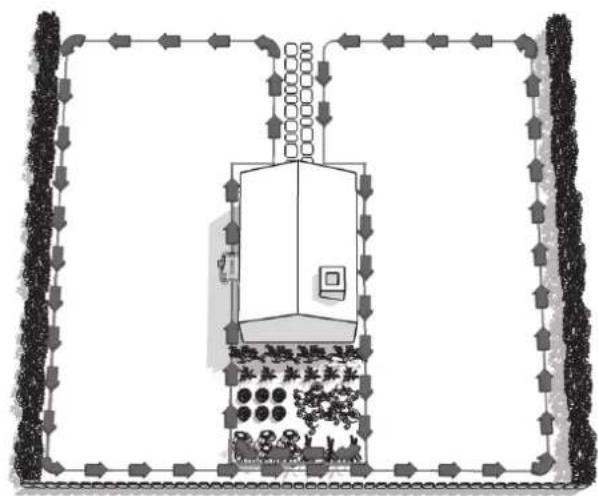

Si la pelouse est divisée en deux parties ou plus, séparées entre elles par un couloir, celui-ci doit faire au moins 1 mètres de large.

Si le couloir entre les deux parties n'est pas assez large, vous devrez ramassez le Landroid^®L et le porter vers l'autre partie du gazon, et une fois cette autre partie entièrement tondue, vous devrez rapporter vous-même le Landroid^®L sur le socle si la batterie est épuisée.

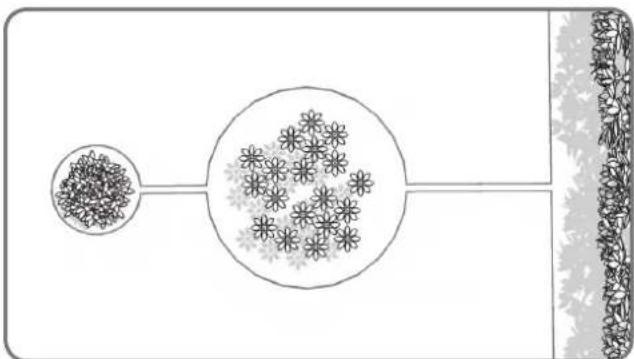

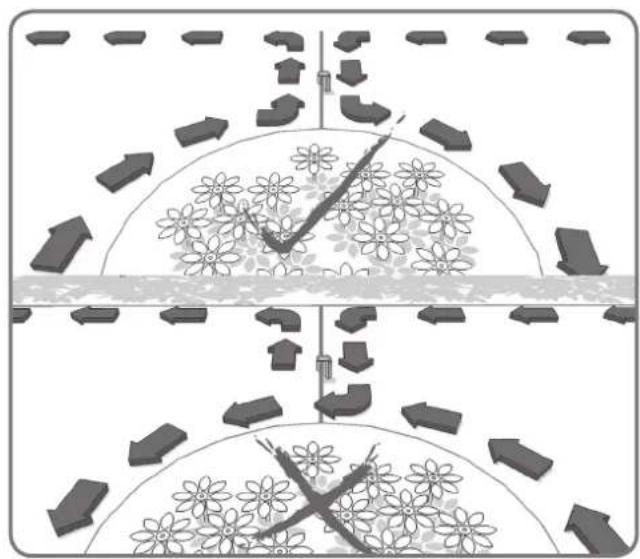

Dans le cas de deux îlots situés trop près l'un de l'autre, il est préférable de poser le fil de la manière indiquée ci-dessus.
Le L'Android ^3 L pourra ainsi passer par-dessus le fil situé entre les îlots d'une part, et entre les îlots et le bord du gazon d'autre part.

Une zone interdite située à proximité du bord de la pelouse est à considérer comme faisant partie du bord (voir illustration ci-dessus).

Instalación

Pose du fil-barrière

Avant de poser le fil, il est recommandé de tondre la pelouse au préalable, avec une tondeuse conventionnelle ou un coupe-gazon. Ainsi, le fil sera situé le plus près du sol possible et le Landroid®L ne risquera pas de le trancher accidentellement. Le fil-barrière est électrifié avec une tension très basse et est donc totalement inoffensif pour les personnes et les animaux domestiques.

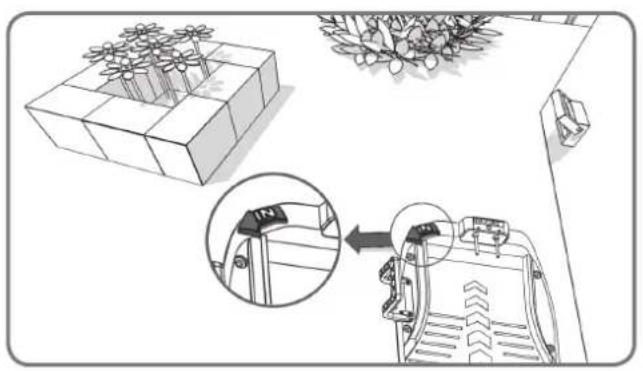

Placez le socle de recharge sur son emplacement désigné, sans le fixer définitivement. La flèche "IN" doit être orientée vers l'intérieur de la pelouse.

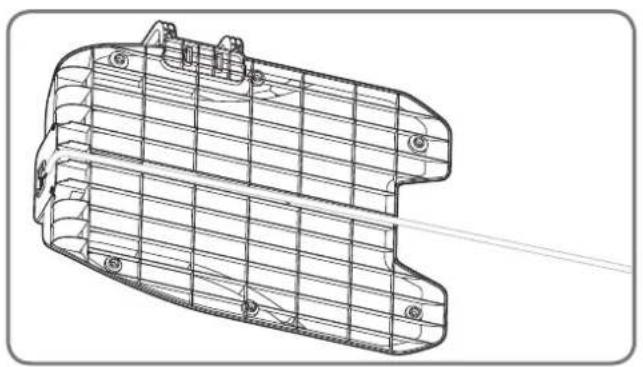

Faites passer le câble périphérique à travers le tunnel sous la base de charge.

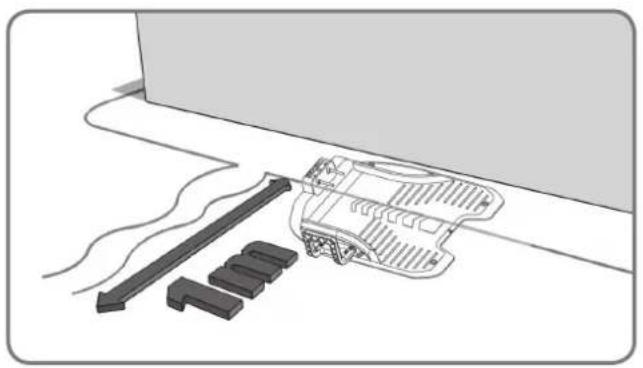

En laissant environ 1 mètre de longueur de fil supplémentaire, commencez à partir de l'arrière de votre base de charge et attachez le fil le long de la frontière. Quand vous avez fini de placer le câble le long de la frontière, revenez vers la base de charge, laissez un autre mètre de câble supplémentaire, puis coupez-le.

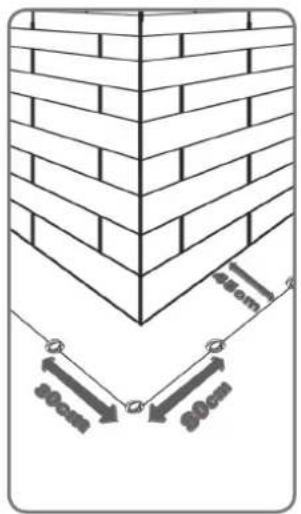

Lors de la pose du fil-barrière, laissez un espace de 45cm* entre le fil et le bord (utilisez la jauge de distance). Dans le cas d'obstacles situés au niveau du sol et ne représentant pas de danger pour le Landroid®L (ex: un trottoir ou une allée), un espace de 10cm* suffit.

Les piquets doivent être espacés d'au moins 80cm.

Enfoncez fermement les tiges dans le du sol avec l'aide du marteau, en évitant toutefois de mettre trop de pression sur le câble. Le fil doit être bien tendu entre chaque piquet: il ne doit pas y avoir de mou.

* C'est la distance recommandée, Utilisez la jauge de distance fournie pour assurer une bonne installation.

Assurez-vous que le fil du bord est parfaitement droit dans chaque coin.

6

Pour poser le fil autour d'un îlot, procédez de la manière suivante: Le fil-barrière doit partir à angle droit du bord de la pelouse en direction de l'îlot, faire le tour de celui-ci puis repartir en ligne droite vers le bord. Les deux portions de fil entre l'îlot et le bord doivent être très proches l'une de l'autre et être fixées sous le même piquet. Au cours du travail, le Landroid®L pourra ainsi passer librement par-dessus cette partie du fil.

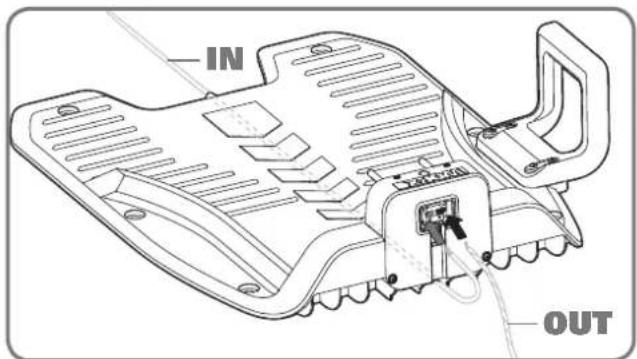

Connexion du fil au socle de recharge

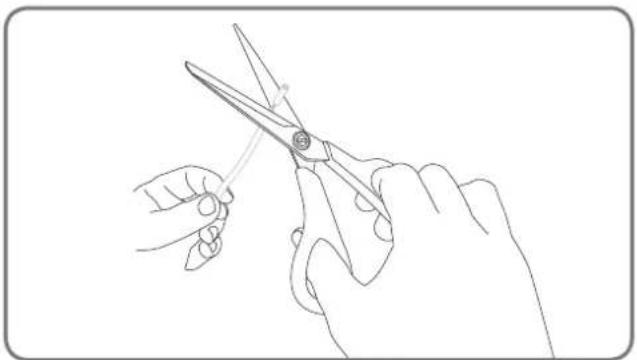

Coupez les bouts du fil à une longueur permettant d'atteindre facilement les bornes.

IN OUT

2

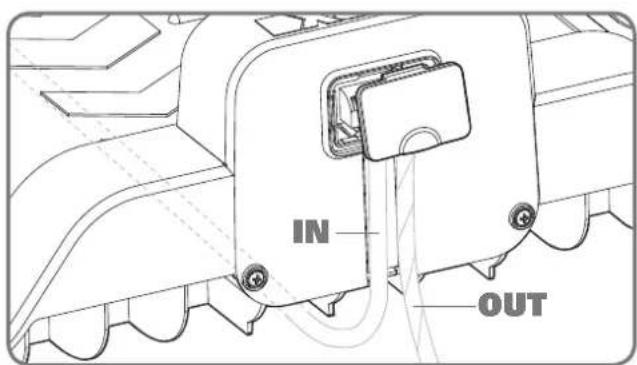

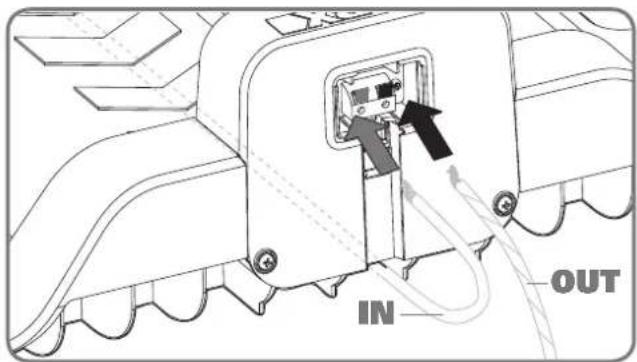

L'un des bouts du fil sera relié à la borne IN du socle de recharge, tandis que l'autre sera relié à la borne OUT (voir schéma).

Connectez le câble d'ENTRÉÉ à la pince rouge de la base de chargement et le câble de SORTIE à la pince noire.

Puis, refermez le couvercle.

IN OUT

IN OUT

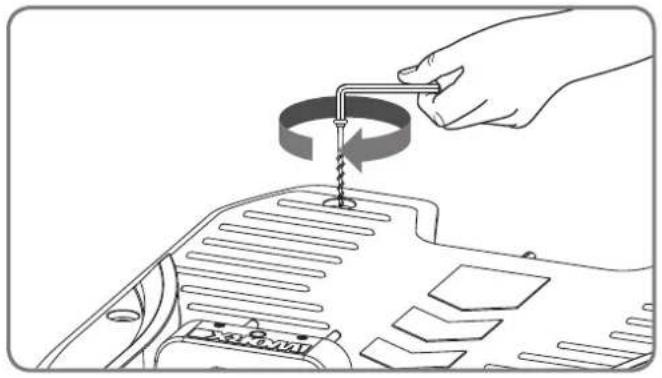

Vous pouvez maintenant fixer définitivement la base de chargement sur le sol en resserrant les tiges de maintien de la base fournies avec la clé hexagonale incluse.

REMARQUE: Faites attention à bien faire passer le fil IN sous le milieu du socle.

4

Reliez le câble d'alimentation au transformateur, puis branchez-le sur une prise de courant AC; la LED du socle de recharge s'allume. Si la LED est éteinte, référez-vous au guide de dépannage. Lors de la connexion, alignez l'encoche du connecteur du câble (a) avec la rainure située sur le connecteur du transformateur (b).

Seule la partie surlignée du connecteur doit être vissée ou dévissée.

Si le voyant vert ne s'allume pas, vérifiez les connections électriques.

Si le câble d'alimentation passe par la zone de travail, vous pouvez éventuellement l'enterrer si nécessaire.

Mise en marche et test d'installation

Le moment fatidique est arrivé: vous allez mettre en marche votre Landroid®L pour la première fois!

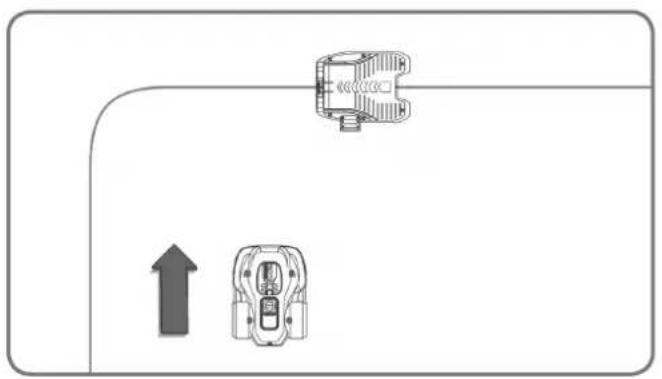

Placez le Landroid®L à l'intérieur de la zone de travail, quelques mètres derrière le socle de recharge.

2

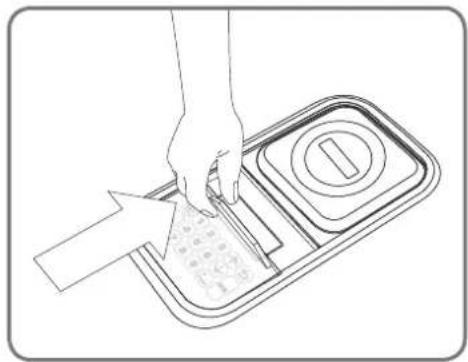

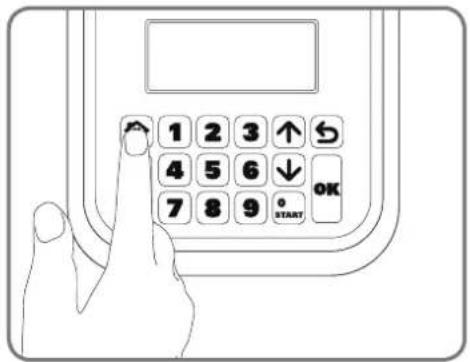

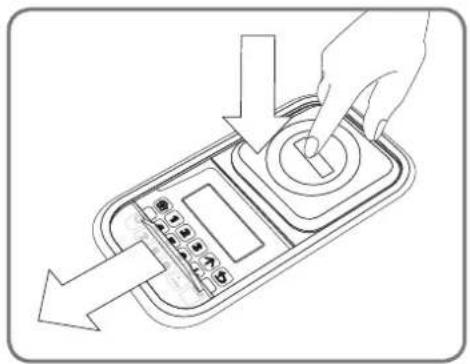

Ouvrez le couvercle du clavier en appuyant sur le gros bouton rouge situé sur le Landroid®L. Maintenez enfoncé le bouton marche/arrêt jusqu'à ce que le Landroid®L s'allume. puis introduire le code PIN par défaut 0000.

Appuyez sur la touche et fermez le couvercle du clavier: votre L doit maintenant se diriger automatiquement vers le socle de recharge. Regardez le trajet emprunté par le L droid ^ L pour revenir sur le socle et modifiez le tracé du fil-barrière si nécessaire. Si le L droid ^ L réussit à revenir sur le socle, cela veut dire que l'installation est achevée avec succès! Maintenant, le L droid ^ L restera sur le socle jusqu'à ce que la batterie soit entièrement rechargée.

1 2 3 ↑ 4 5 6 ↓ 7 8 9 OK START

REMARQUE: Si le Landroid®L se trouve sur le socle de recharge à une heure à laquelle vous l'avez programmé pour qu'il travaille, il vous suffit d'appuyer sur la touche Arrêt et de refermer le couvercle du clavier pour qu'il retourne au travail.

Avertissement

- Si le Landroid®L se trouve à l'extérieur de son périmètre, il reste immobile et l'écran indique le message d'erreur "hors de la zone de coupe". Remettez-le dans son périmètre et répétez l'étape 2.

- Si l'écran indique "hors de la zone de coupe" alors que le L'android®L est dans son périmètre et que la LED est allumée, cela signifie que vous avez inversé les branchements des bouts du fil-barrière. Rebranchez-les dans le bon sens.

- Le Landroid®L doit rester allumé en permanence. Si vous devez l'éteindre, n'oubliez pas de le remettre dans son périmètre avant de le rallumer.

- Si votre Landroid®L arrête de fonctionner normalement, appuyez simplement sur le bouton Arrêt, ouvrez la fenêtre du clavier, appuyez sur la touche MARCHE/ARRÊT pour mettre en MARCHE, rectifiez les problèmes, appuyez sur la touche fermez la fenêtre du clavier.

REMARQUE: Pour plus d'informations, veuillez vous référer au Guide de programmation et de dépannage.

Programmation

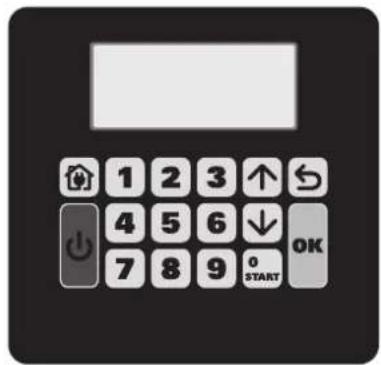

Une fois l'installation terminée, vous devez programmer les heures de travail de votre Landroid®L à l'aide du clavier affiché ci-dessous. Référez-vous au Guide de programmation et de dépannage inclus.

1 2 3 ↑ 4 5 6 ↓ 7 8 9 0 OK START

Prêt?

Le Landroid®L est conçu pour maintenir votre gazon à une hauteur parfaite pendant toute la saison; il ne peut pas servir pour débroussailler une jungle!

Avant de commencer à utiliser l'appareil,

1. Vous devez tondre votre pelouse à la hauteur souhaitée.

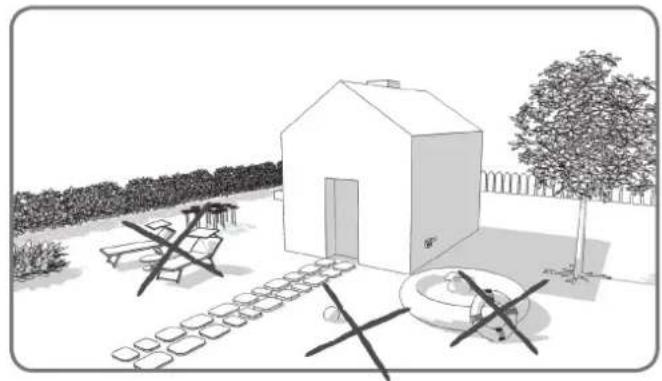

2. Vous devez vous assurer que la zone de travail ne comporte aucun objet étranger (ex: jouets, branches etc.).

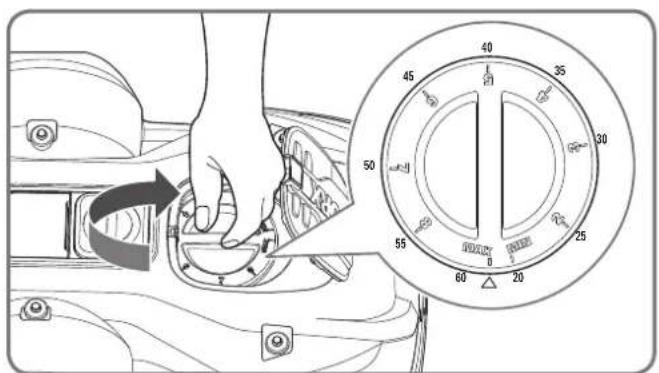

1. Tondez une première fois avec le réglage de hauteur maximal, puis une deuxième fois à la hauteur souhaitée.

Au printemps suivant, commencez à utiliser le Landroid®L le plus tôt possible, lorsque l'herbe est encore courte; ainsi, vous n'aurez pas besoin de tondre la pelouse au préalable.

Affûtage

Portez toujours des gants de protection lorsque vous ajustez les lames.

Chaque lame de votre Landroid^ L a 4 bords coupants. Selon la fréquence que le Landroid^ L tond votre pelouse, les lames devront être tournées/retournées périodiquement pour utiliser un nouveau bord coupant. Si votre Landroid^ L est programmé pour tondre la pelouse tous les jours, alors les lames devront être tournées tous les mois pour des meilleurs résultats. Chaque lame va durer jusqu'à 4 mois quand il est programmé pour tondre la pelouse tous les jours. Lorsque les lames sont usées et ne coupent plus bien, elles doivent être remplacées par les lames de rechange fourni avec votre Landroid^ L. Des lames de rechange sont également disponibles chez votre détaillant WORX le plus proche.

Entretien

Votre Landroid^® L est conçu pour rester dehors quelles que soient les conditions météorologiques. Tout ce que vous avez à faire est de vérifier régulièrement l'intérieur et d'enlever les dépôts de coupures d'herbe, et votre Landroid^® L vous fournira un travail irréprochable, saison après saison, année après année! Ne lavez pas la machine avec un pistolet à jet haute pression. Cela pourrait endommager la batterie ou la machine.

Repos hivernal

Bien que le Landroid®L soit un appareil très solide, nous vous recommandons néanmoins de le ranger dans une remise ou dans un garage pendant l'hiver. Avant de le ranger, laissez la batterie se recharger entièrement; cela lui évitera de s'abîmer. Puis débranchez le socle de recharge. Le fait de recharger régulièrement la batterie au cours de l'hiver est une bonne chose car cela permet de prolonger sa durée de vie. Il est raisonnable de la recharger entièrement une fois tous les 3 mois. D'autre part, nous vous conseillons également de recouvrir le socle avec une bâche en nylon pendant l'hiver.

Sécurité

Le Landroid®L ne représente aucun danger pour les animaux et les personnes. D'une part, il existe un espace très large entre les lames et le bord extérieur de la machine. D'autre part, les capteurs d'inclinaison arrêtent automatiquement les lames lorsque l'appareil est soulevé.

Protection

Votre Landroid^®L est protégé par un code PIN. Ce code permet d'en interdire l'utilisation aux personnes non autorisées. Une fois le Landroid^®L sorti de son périmètre, il est impossible de le redémarrer sans connaître le code PIN. Mais cela signifie également que vous ne pourrez pas le redémarrer non plus si vous oubliez votre code PIN! C'est pourquoi nous vous recommandons fortement de noter votre code PIN sur cette page afin de pouvoir vous y référer en cas d'oubli. Ou mieux encore, inscrivez votre Landroid^®L sur le site Internet www.worxlandroid.com et enregistrez votre code PIN. Vous pourrez ainsi y accéder à tout moment.

Écrivez votre code PIN ici
