MANUALE UTENTE Landroid WG793E WORX

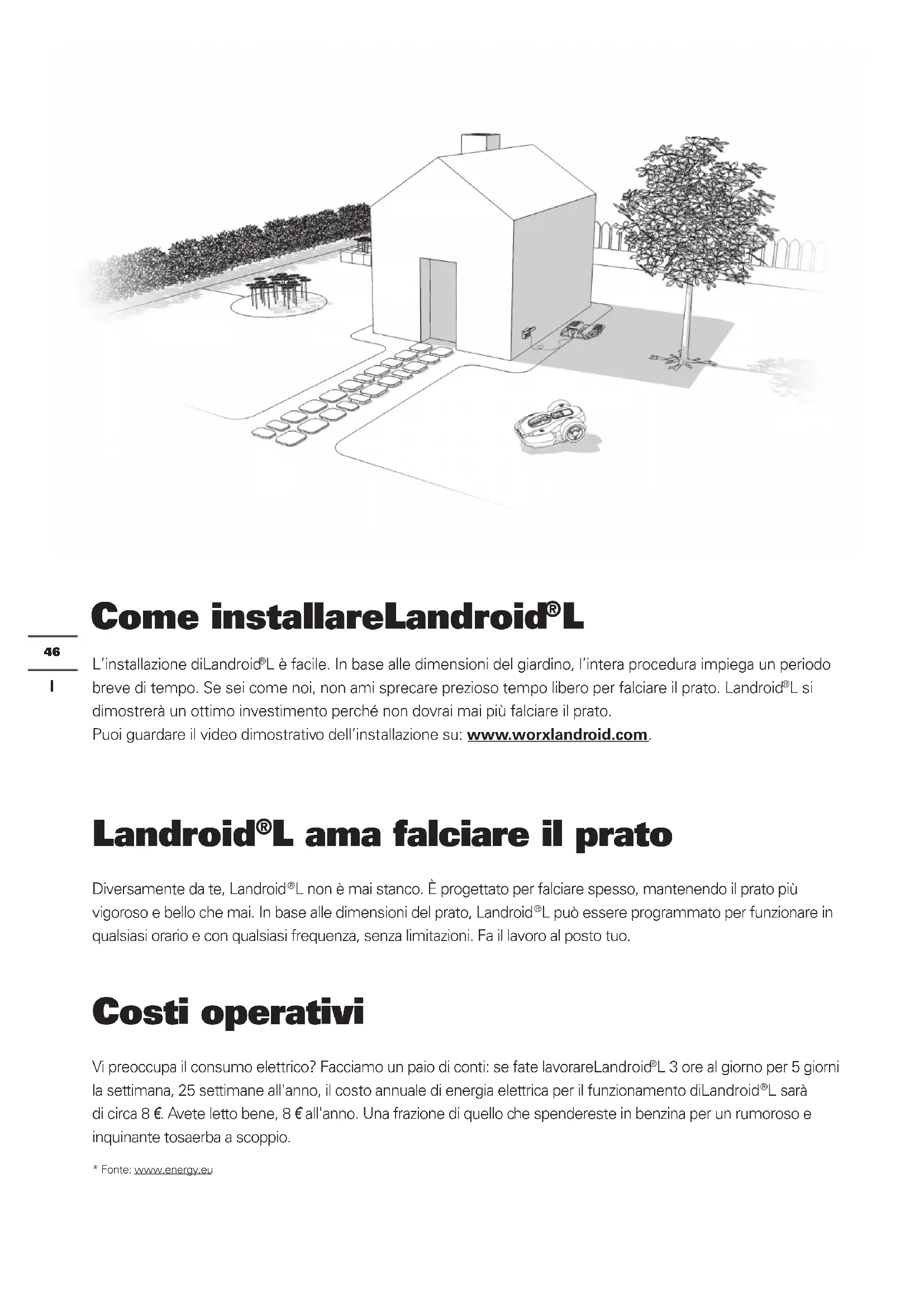

Guida d'installazione I P46

L'installazione diAndroid®L è facile. In base alle dimensioni del giardino, l'intera procedura impiega un periodo breve di tempo. Se sei come noi, non ami sprecare prezioso tempo libero per falciare il prato. Android®L si dimostrerà un ottimo investimento perché non dovrai mai più falciare il prato.

Puoi guardare il video dimostrativo dell'installazione su: www.worxlandroid.com.

Landroid®L ama falciare il prato

Diversamente da te, Landroid^®L non è mai stanco. È progettato per falciare spesso, mantenendo il prato più vigoroso e bello che mai. In base alle dimensioni del prato, Landroid^®L può essere programmato per funzionare in qualsiasi orario e con qualsiasi frequenza, senza limitazioni. Fa il lavoro al posto tuo.

Costi operativi

Vi preoccupa il consumo elettrico? Facciamo un paio di conti: se fate lavorareLandroid®L 3 ore al giorno per 5 giorni la settimana, 25 settimane all'anno, il costo annuale di energia elettrica per il funzionamento diLandroid®L sarà di circa 8 €. Avete letto bene, 8 € all'anno. Una frazione di quello che spendereste in benzina per un rumoroso e inquinante tosaerba a scoppio.

Preparazione

Nella confezione

Chiodi di ancoraggio

Lame di ricambio

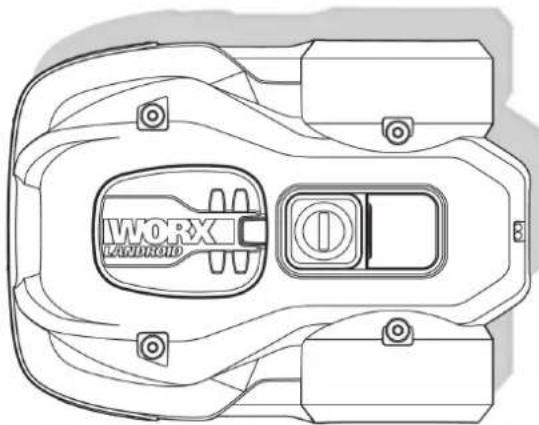

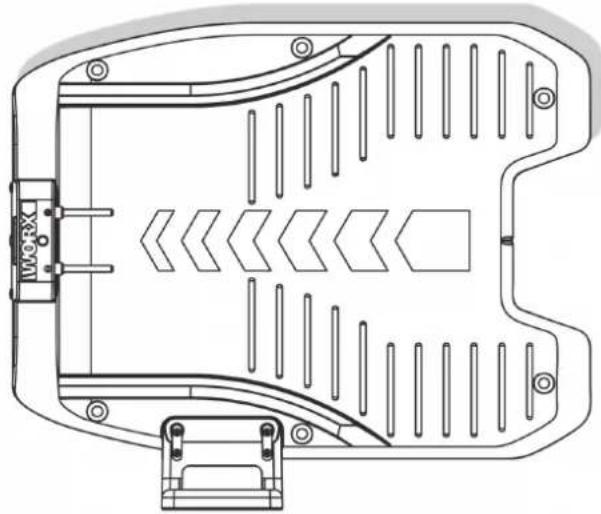

Landroid®LBase di ricarica

Bobina di filo perimetrale

Chiodi perimetrali

Cavo di alimentazione con trasformatore CA/ CC

Manuale dell'utente

Guida d'installazione

Distanziatore del filo perimetrale

Guida alla programmazione e alla risoluzione dei problemi

Dichiarazione di garanzia

Dal tuo garage

Forbici Martello

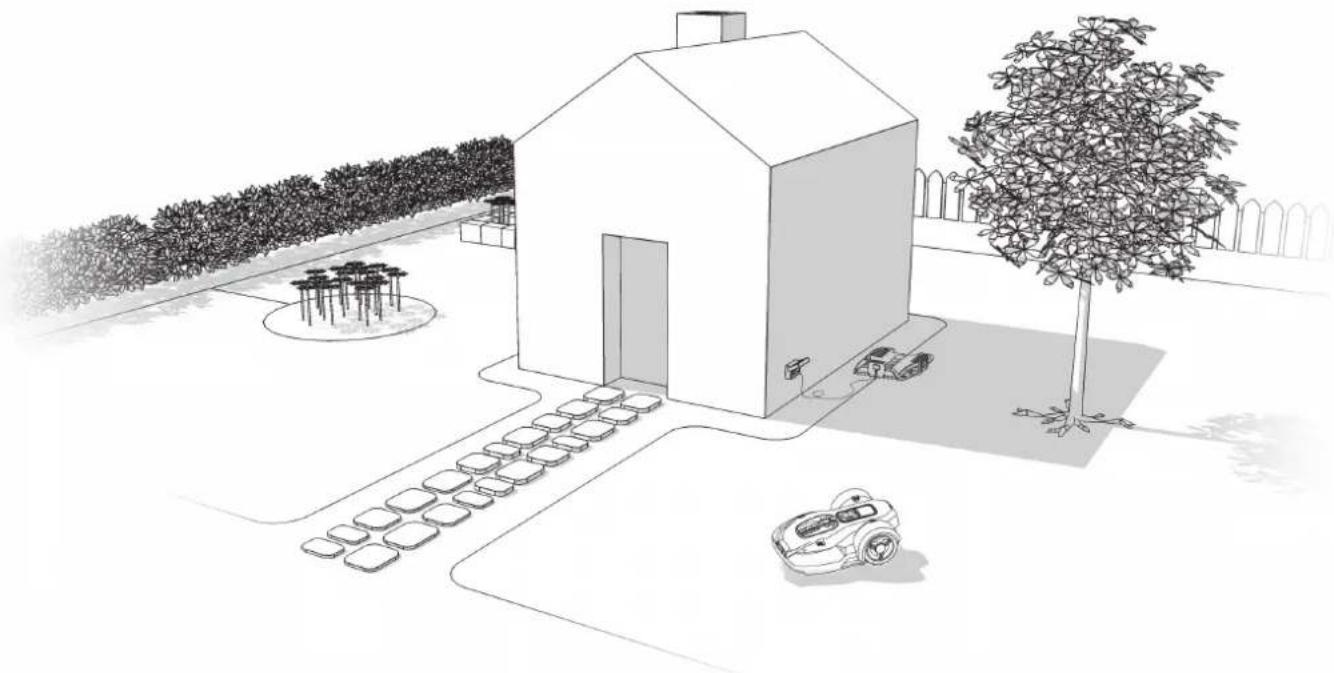

La nuova casa diLandroid®L: il vostro giardino

Iniziamo con uno sguardo più da vicino alla nuova casa diAndroid®L, il vostro prato, evidenziando le aree dove può tranquillamente andare e quelle che è meglio cheAndroid®L eviti.

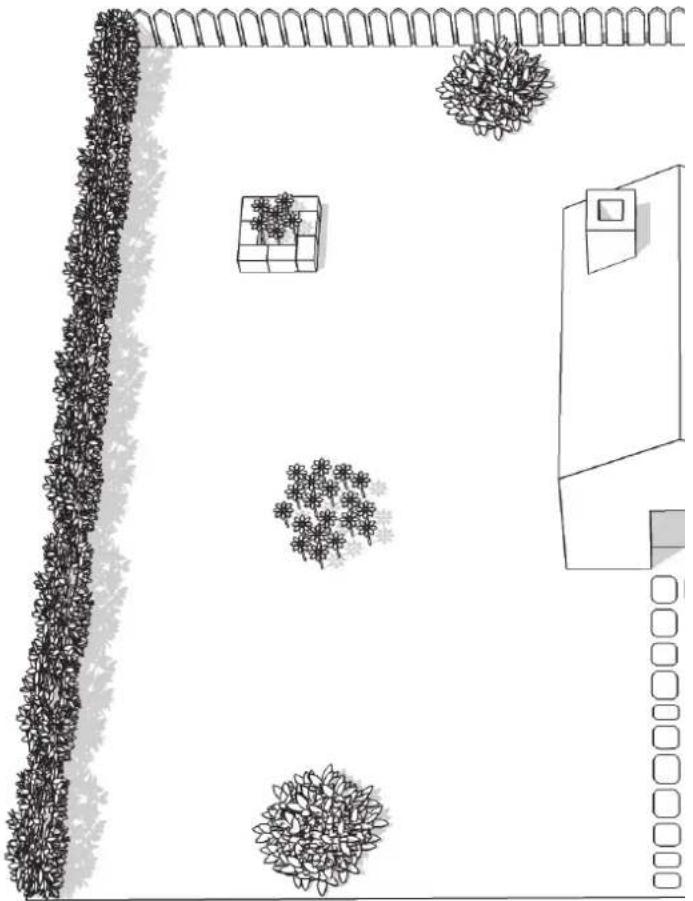

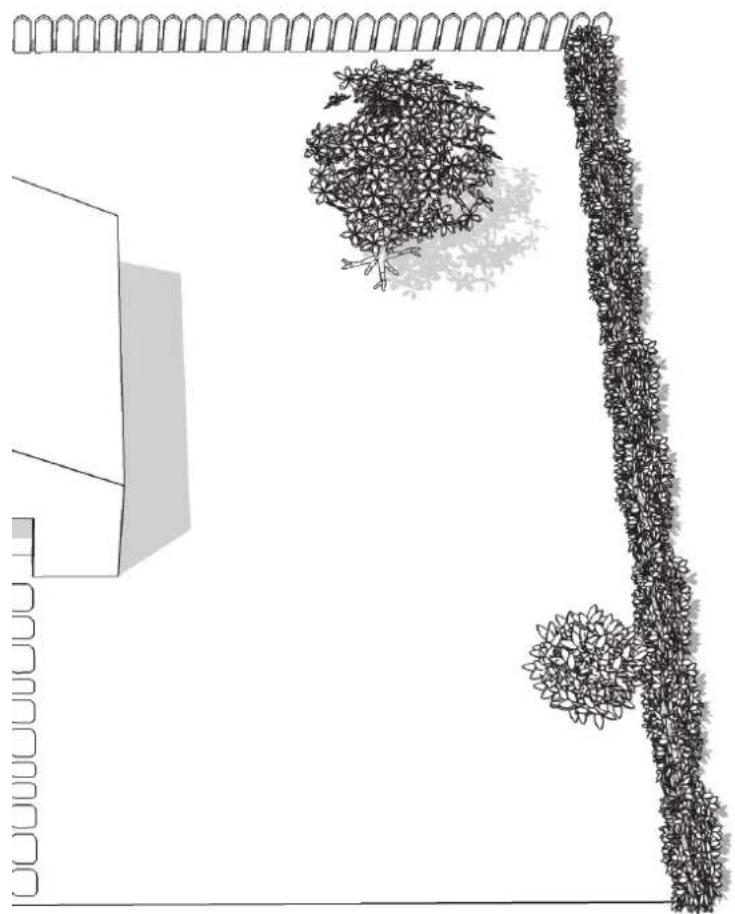

Ostacoli che possono essere urtati

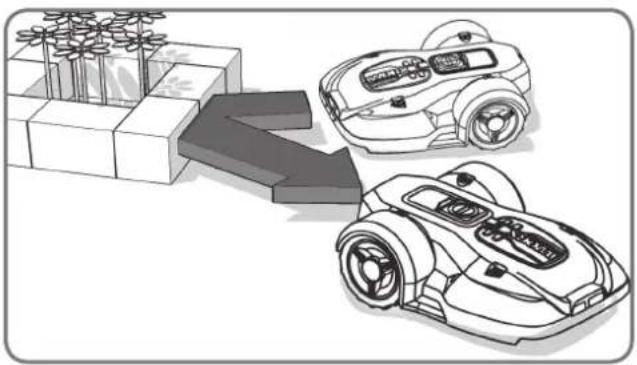

QuandoLandroid® L urta un ostacolo rigido, stabile e più alto di 15cm (ad esempio un muro o una palizzata), semplicemente si arresta e si dirige lontano dall'ostacolo.

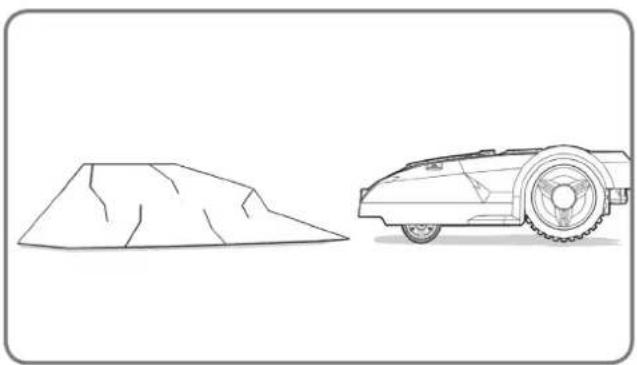

Pietre sufficientemente pesanti da non essere spostate daAndroid®L possono essere urtate, ma se presentano superfici inclinate su cuiAndroid®L può arrampicarsi, devono essere rimosse o escluse dall'area di lavoro.

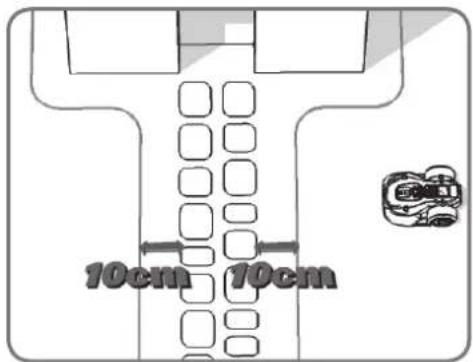

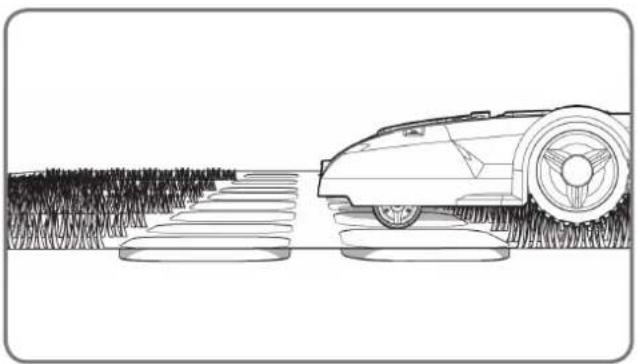

Se il vialetto è allo stesso livello del prato, senza nessuna sporgenza, Landroid^®L può tranquillamente passarci sopra. Se si vuole che Landroid^®L lo eviti, basta solo uno spazio di 10cm* tra il filo perimetrale e il vialetto.

Se invece il vialetto è in ghiaia, è necessario evitare cheLandroid® L si muova su di esso, utilizzando un distanziatore e lasciando uno spazio di 45cm*

* Questa è la distanza consigliata. Utilizzare il distanziatore per un'installazione adeguata.

Sicuramente non vorrete cheLandroid®L tagli i fiori né che cada in acqua, quindi queste aree devono essere escluse.

Avvallamenti e dossi

In caso di pendii accentuati, si dovrà valutare se le lame possano toccare il terreno. In tal caso, bisognerà procedere a smussare gli spigoli oppure a escludere queste zone dall'area di lavoro diLandroid®L.

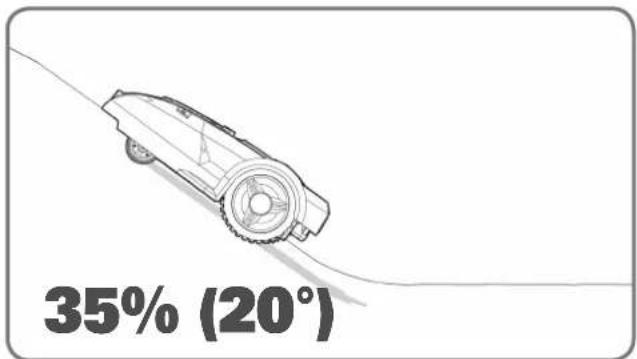

Landroid^ può arrampicarsi su superfici inclinate fino a 20°. Evitare pertanto superfici con un'inclinazione maggiore.

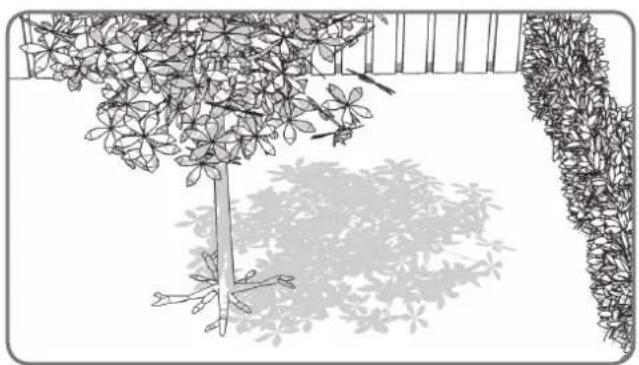

Tuttavia, se vi sono radici che emergono dal terreno, l'area deve essere esclusa per evitare di danneggiarle.

Cavo di corinne superioro 350m Cavo di corinne inferiore Cavo di corinne inferiore 450m 25%-35% <25%

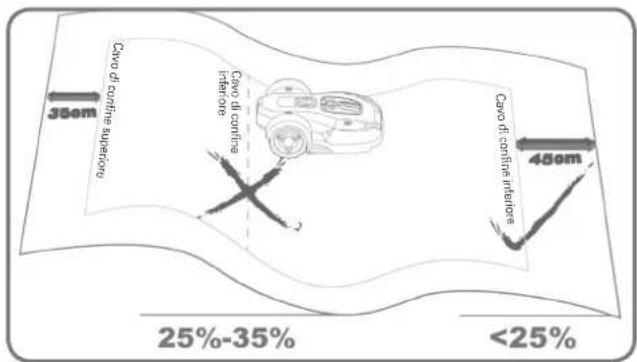

Sistemazione dei cavi di confine sui pendii

Il cavo del confine superiore NON va sistemato su pendenze superiori al 35%(20°). Il cavo di confine superiore deve avere una distanza di almeno 35cm dagli ostacoli. Il cavo di confine inferiore NON va sistemato su pendenze superiori al 25%(15°). Il cavo di confine inferiore si deve trovare a una distanza di almeno 45cm dagli ostacoli quando si trova su una pendenza del 25%.

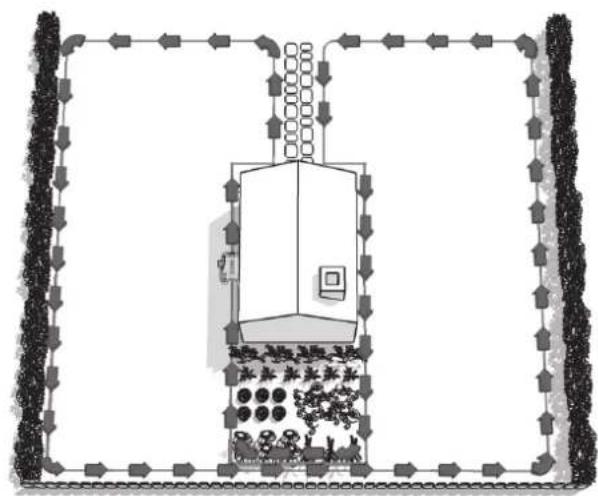

Delimitazione dell'area di lavoro diLandroid®L nel giardino

Landroid^ deve sapere dove tosare. Ecco perché è necessario delimitare la sua area di lavoro con il filo perimetrale che formerà una sorta di limite invisibile e che guiderà inoltre Landroid^ alla base di ricarica. Se anche i vostri vicini usano un Landroid^ , occorre mantenere una distanza di almeno 2 metri tra il cavo di confine e loro.

Tenere presente che il vostro LandroidL, non riuscirà a ricevere un segnale dal cavo di confine se la distanza supera i 25 mt.

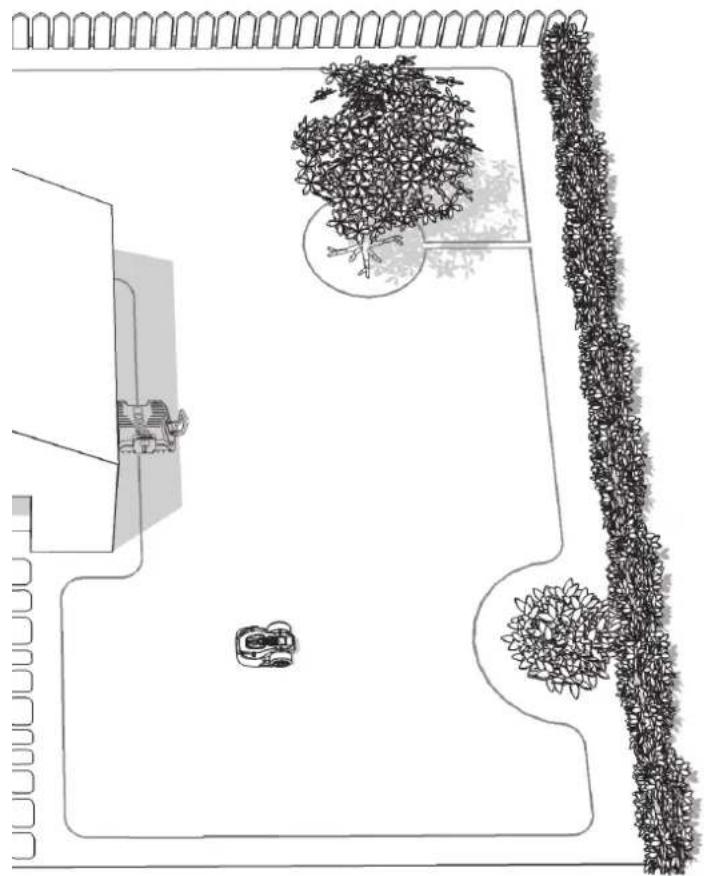

Prima di tutto, individuare il posto migliore in cui collocare la base di ricarica, tenendo in considerazione il punto in cui si trova la più vicina presa elettrica. La base di ricarica dispone di un cavo di alimentazioni di 15m.

NOTA: Assicurarsi che il trasformatore e la presa di corrente siano sempre all'asciutto.

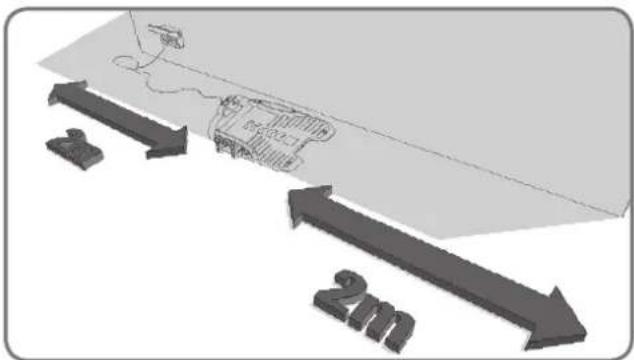

La base di ricarica deve essere collocata su una linea retta, con uno spazio di 2 metri sulla parte anteriore e posteriore. Se possibile, posizionare la base di ricarica all'ombra, in quanto le batterie si ricaricano più efficientemente in un posto fresco.

La base di ricarica deve essere collocata su una superficie piatta, priva di ostacoli.

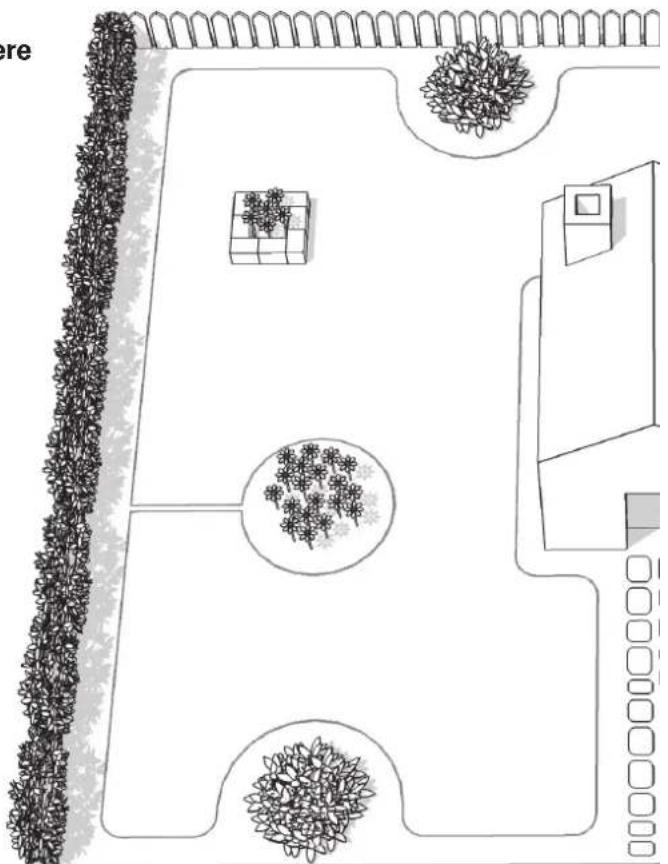

Chiameremo "isola" un'area all'interno del prato cuiLandroid ^® non avrà accesso. Il cavo perimetrale parte dal perimetro, prosegue dritto all'isola, la aggira e torna al perimetro, come mostrato dalle frecce nell'immagine.

Se il prato è formato da due o più aree separate collegate da un passaggio, quest'ultimo deve essere largo almeno 1 metri.

Se i prati non sono collegati da un passaggio sufficientemente ampio, spostare manualmenteLandroid®L sull'altro prato. Landroid®L toserà il prato senza problemi, ma sarà necessario riportarlo alla base di ricarica una volta scaricata la batteria.

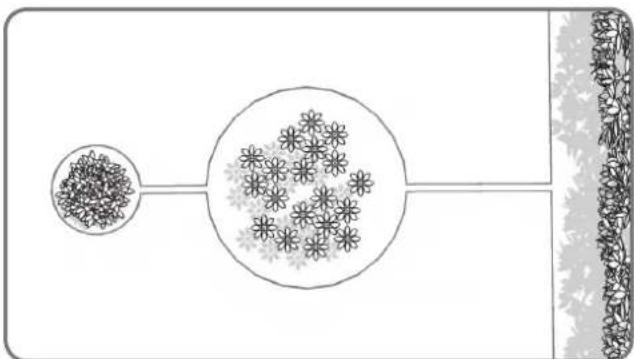

Nel caso di due isole ravvicinate, sarà conveniente stendere il filo perimetrale come illustrato in precedenza.
Landroid^ è in grado di muoversi liberamente sul filo perimetrale tra le isole e il perimetro stesso.

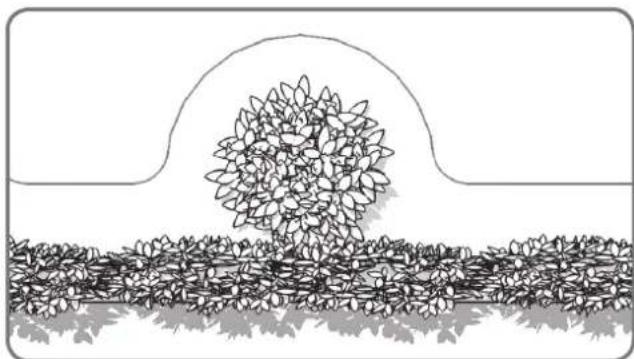

Una zona proibita che è vicina al perimetro deve essere parte del perimetro stesso, come mostrato nell'immagine.

Installazione

Per fissare il filo perimetrale

Si consiglia di tosare per la prima volta il prato nel punto in cui si deve stendere il filo utilizzando un normale tosaerba per prati. Questo assicurerà di stendere il filo il più vicino possibile al terreno in modo cheLandroid®L non tagli accidentalmente il filo. Il filo perimetrale è alimentato a bassissima tensione ed è pertanto completamente sicuro per esseri umani e animali domestici.

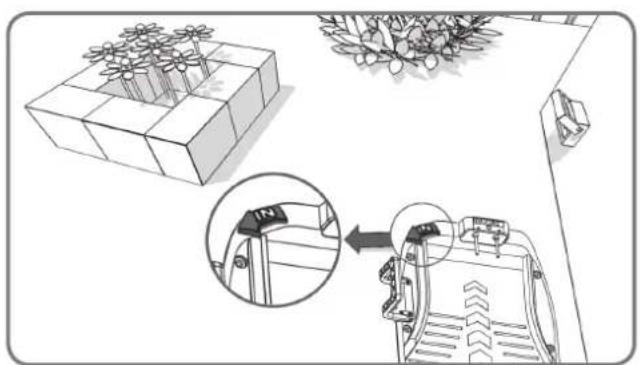

Collocare la base di ricarica nel posto stabilito, senza fissarla in modo definitivo. La freccia "IN" dovrà essere rivolta verso l'interno del prato.

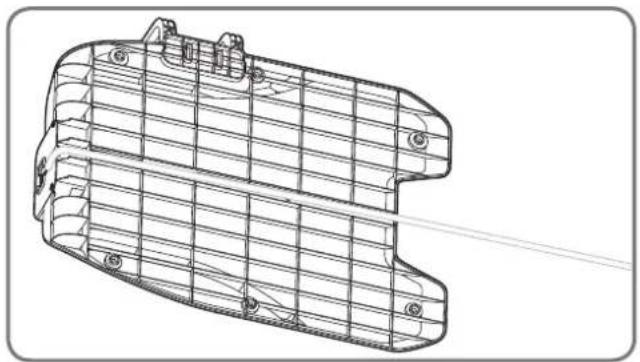

Fare passare il cavo di confine nel tunnel sotto la base di ricarica.

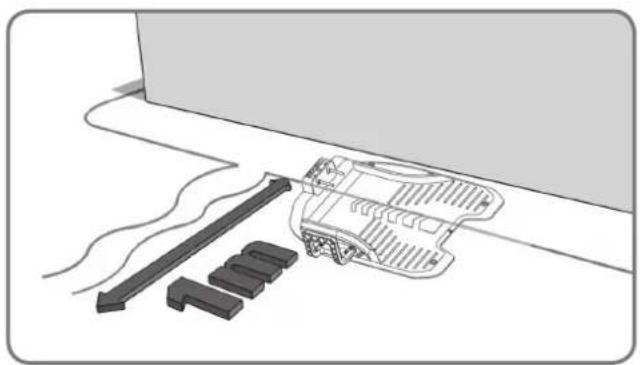

Lasciare circa 1 mt di cavo extra a partire dalla parte posteriore della base di ricarica e iniziare a fissare il cavo lungo il perimetro. Quando avete terminato di posare il cavo lungo il confine fino alla base di ricarica, lasciare un altro metro di cavo extra e poi tagliare

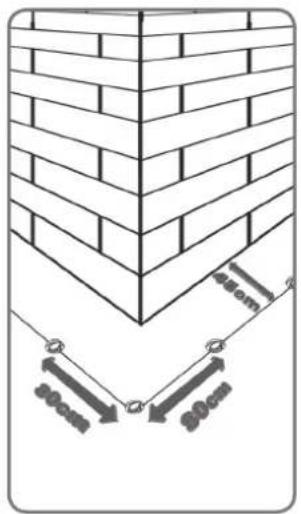

Quando si stende il filo perimetrale, utilizzare il distanziatore per mantenere uno spazio di 45cm* tra il filo e il perimetro. Tuttavia, in presenza di un ostacolo a livello del terreno e sicuro da percorrere perLandroid®L, come una vialetto o un marciapiede, è necessario solo uno spazio di 10cm*.

Ciascun picchetto deve essere posizionato ad una distanza di circa 80cm.

Inserire saldamente i picchetti nel terreno con il martello evitando di esercitare eccessiva pressione sul filo. Tenere il filo perimetrale e serrare i picchetti per evitare che si allenti.

* Questa è la distanza consigliata. Utilizzare il distanziatore per un'installazione adeguata.

Assicurarsi che il filo sia teso.

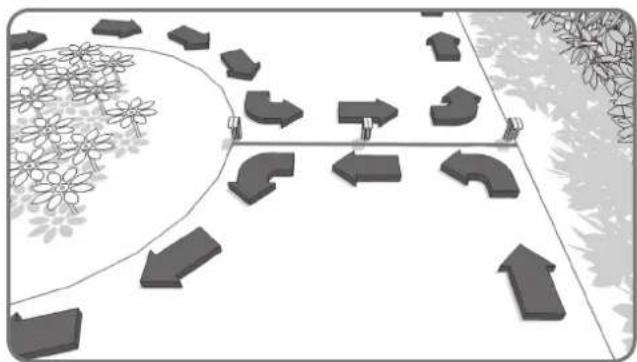

Quando si crea un'isola col cavo perimetrale, seguire il percorso mostrato. Il cavo deve partire dal perimetro, definire l'isola, e poi tornare al perimetro. Il cavo perimetrale di andata deve essere posato adiacente a quello di ritorno tra l'isola ed il perimetro e deve essere fissato usando lo stesso picchetto. Durante il funzionamentoLandroid®L sarà capace di transitare liberamente sopra questa parte di cavo.

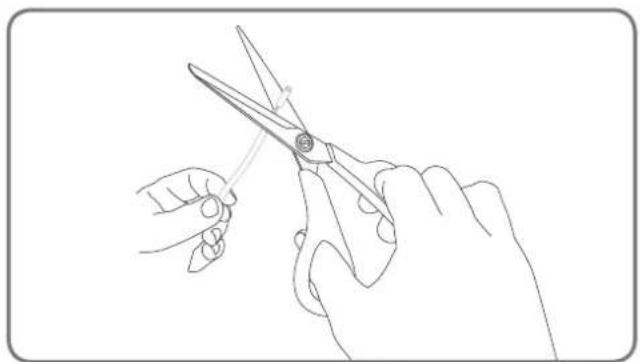

Collegare la base al filo perimetrale

Quindi chiudere il coperchio.

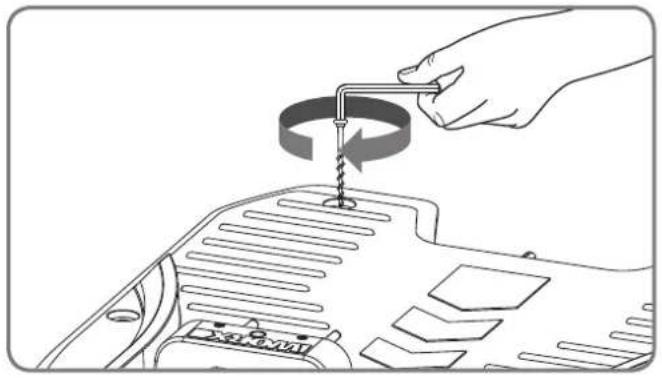

Ora si può procedere a fissare in maniera permanente la base di ricarica sul terreno serrando i picchetti di ancoraggio della base con la chiave esagonale in dotazione.

NOTA: Assicurarsi che la sezione d'ingresso del cavo sia diritta e si trovi sotto la parte centrale della base.

4

Collegare il cavo di alimentazione al trasformatore e quindi alla presa di rete CA. Il LED della base di ricarica si accende. Se il LED è spento, fare riferimento alla Guida alla risoluzione dei problemi. Quando si effettua il collegamento, allineare la tacca sul connettore del cavo di alimentazione (a) con la scanalatura sul connettore del trasformatore (b).

Assicurarsi di avvitare o svitare solo il pezzo evidenziato del connettore.

Se la luce verde non si accende controllare i collegamenti elettrici.

Se il cavo di alimentazione si trova all'interno dell'area di lavoro, potrebbe essere necessario interrarlo.

Accendere e testare l'installazione

Questa è la parte eccitante in cui si accendeLandroid®L per la prima volta.

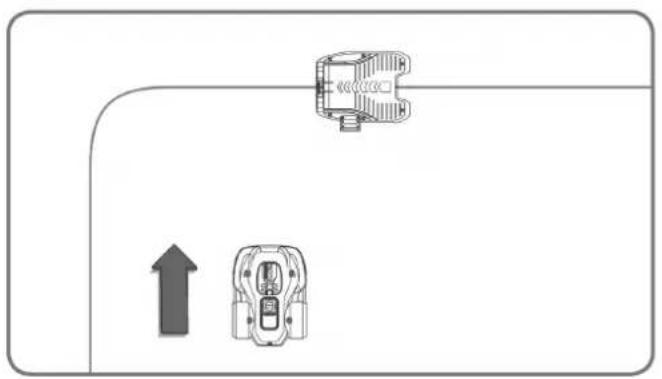

PosizionareLandroid®L all'interno dell'area di lavoro, a pochi metri di distanza dal retro della base di ricarica.

2

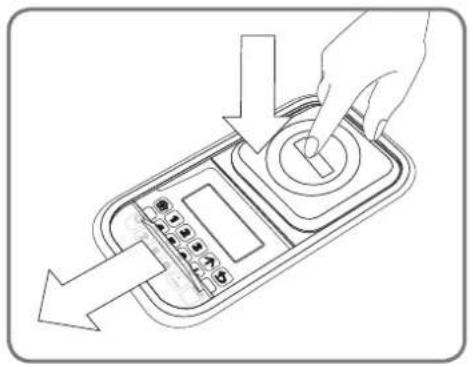

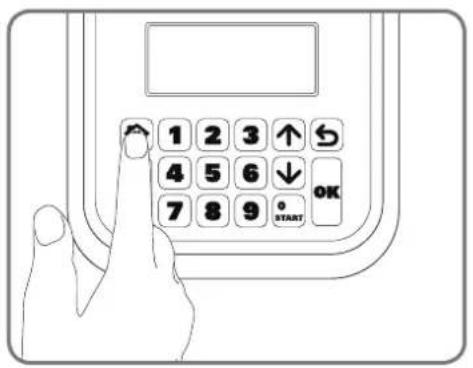

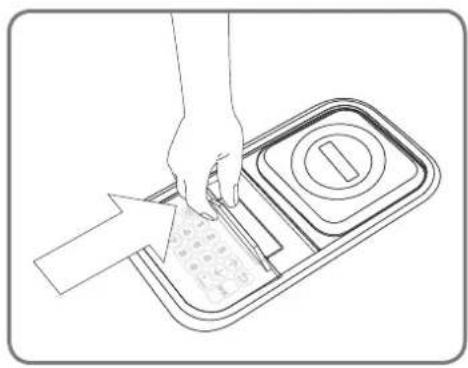

Aprire la finestra tastiera premendo il grande pulsante rosso sopraLandroid®L. Tenere premuto il tasto ON/OFF (di accensione finchéLandroid®L non si accende, quindi inserire il PIN predefinito 0000.

Premere il tasto e chiudere la finestra tastiera: Android®L quindi si muoverà fino alla base di ricarica. GuardareLandroid®L mentre torna alla base e modificare la posizione del cavo perimetrale, se necessario. QuandoLandroid®L torna egolarmente alla base, significa che l'installazione è stata completata correttamente! AdessoLandroid®L inizierà a caricarsi.

1 2 3 ↑ 4 5 6 ↓ 7 8 9 START OK

NOTA: SeLandroid ^® L è nella base di ricarica nel momento in cui si è programmata la tosatura, basta premere il pulsante di STOP e chiudere la finestra tastiera per riprendere il taglio.

Avvertenza

- SeLandroid®L è all'esterno dell'area di lavoro, non si azionerà e sul display viene visualizzato il messaggio di errore "Fuori area di taglio". Riportare Landroid®L all'interno dell'area di lavoro e ripetere la fase 2.

- SeLandroid®L è all'interno del suo territorio ma il display visualizza il messaggio "Fuori area di taglio" e la luce LED è accesa,, significa che le estremità del cavo perimetrale sono state collegare in modo sbagliato.Invertire i collegamenti.

- Landroid^®L deve rimanere sempre acceso. In caso di spegnimento, assicurarsi che alla riaccensione si trovi all'interno dell'area di lavoro.

- SeLandroid® L dovesse fermarsi accidentalmente, premere il tasto di STOP, aprire lo sportello, e premere sul tasto ON/OFF per riaccenderlo, correggere i problemi e premere su START e chiudere lo sportello.

NOTA: Per ulteriori informazioni, consultare la Guida alla programmazione e alla risoluzione dei problemi.

Programmazione

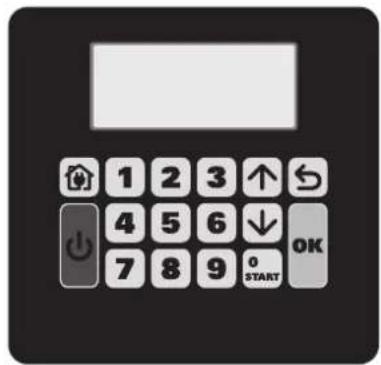

Una volta terminata l'installazione è ora di passare alla programmazione del percorso diAndroid®L usando il tastierino, come mostrato di seguito. Fare riferimento alla Guida alla programmazione ed alla Guida alla risoluzione dei problemi fornite in dotazione.

1 2 3 ↑ 4 5 6 ↓ 7 8 9 0 OK START

Pronti a partire?

Landroid^ è progettato per mantenere l'erba all'altezza perfetta per tutta la stagione, ma non per deforestare una giungla. In occasione del primo taglio,

1. È necessario tosare l'erba all'altezza desiderata.

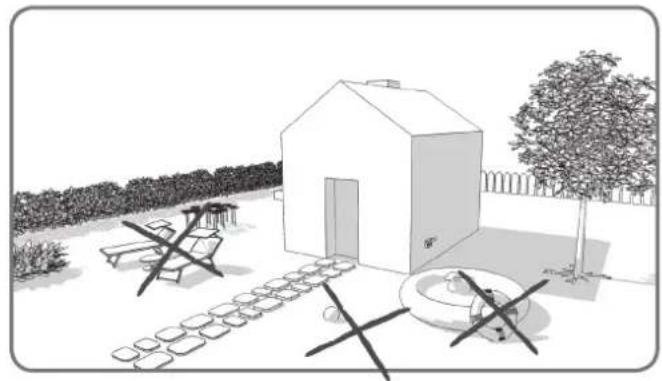

2. Assicurarsi che l'area di lavoro sia priva di oggetti quali giocattoli e rami...

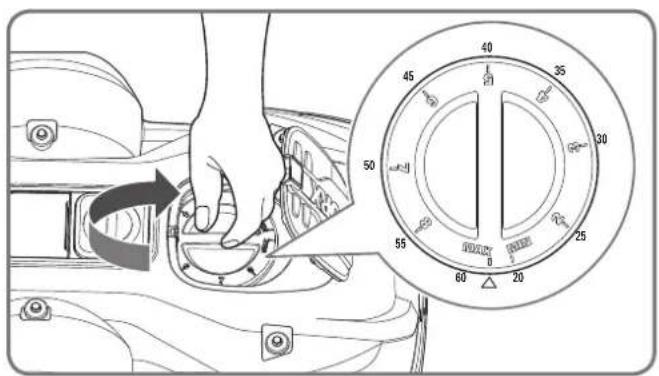

1. Alla prima tosatura, regolare l'altezza di taglio al livello massimo, quindi regolarla all'altezza preferita.

La prossima stagione fate in modo cheLandroid® L venga messo in funzione presto, quando l'erba è ancora corta, in modo da evitare il taglio preliminare.

Mantenere affiliate le lame

Indossare sempre i guanti quando si regolano le lame.

Ogni lama delAndroid®L ha 4 estremità taglienti. A seconda della frequenza con cuiAndroid®L tosa l'erba del giardino e per ottenere un taglio perfetto, le lame devono essere periodicamente capovolte/ruotate. Ad esempio seAndroid®L è programmato per rasare l'erba ogni giorno, le lame devono essere ruotate ogni mese per garantire una tosatura ottimale. Ogni lama durerà 4 mesi se il dispositivo è programmato per tagliare l'erba ogni giorno. Quando le lame sono smussate e usurate devono essere sostituite dalle lame di ricambio fornite conAndroid®L. Le lame di ricambio sono anche disponibili dal rivenditore WORX più vicino.

Manutenzione

Landroid^®L è progettato e costruito per rimanere all'esterno, incurante delle condizioni atmosferiche avverse. Landroid^®L necessita soltanto di una pulizia periodica dai frammenti d'erba che si accumulano per una tosatura senza problemi, anno dopo anno, stagione dopo stagione. Non lavare l'apparecchio con pistole ad alta pressione. Possono danneggiarne la batteria.

Rimessaggio invernale

Sebbene sia resistente, si consiglia di riporreLandroid®L nella rimessa o nel garage durante l'inverno. Prima del rimessaggio invernale, effettuare una carica completa diLandroid®L per prevenire possibili danni alla batteria. Sarà quindi possibile scollegare la spina della base di carica. Un buon sistema per prolungare la vita utile della batteria è di ricaricarla periodicamente durante l'inverno. Una carica completa ogni 3 mesi sarà sufficiente. Si consiglia inoltre di coprire la base con un foglio di nylon durante l'inverno.

Sicurezza

Landroid^ è sicuro per esseri umani e animali domestici. Prima di tutto, vi è una grande distanza tra il bordo esterno della macchina e le lame. Inoltre, i sensori di inclinazione arrestano immediatamente le lame se l'unità viene sollevata dal terreno.

Protezione

Landroid^ è protetto con un codice PIN, che impedisce l'utilizzo del prodotto da parte di persone non autorizzate. Una volta portato fuori dalla sua area di lavoro, non potrà essere riavviato da nessuno che non conosce il codice PIN. Ciò significa che il proprietario stesso non sarà in grado di riavviare Landroid^ nel caso in cui dimentichi il PIN! Si consiglia caldamente di annotare il codice PIN qui per riferimenti futuri. Meglio ancora: registrare Landroid^ online sul sito www.worxlandroid.com e registrare il codice PIN. Sarà sempre possibile accedere al proprio codice PIN online.

Annotare qui il codice PIN
