Landroid WG793E - Rasenmäher WORX - Kostenlose Bedienungsanleitung

Produkttyp	Roboter-Rasenmäher
Marke	WORX
Modell	Landroid WG793E
Versorgungsspannung	100-240 V ~ 50/60 Hz (Netzteil enthalten)
Maximale Arbeitsfläche	Bis zu 500 m² (abhängig von der Drahtkonfiguration)
Maximale Steigung	20° (35 %)
Schnitthöhe	Einstellbar (ca. 20-60 mm)
Schnittbreite	Nicht angegeben (ca. 18 cm)
Klingentyp	Klingen mit 4 wendbaren Schneidkanten
Akku	Lithium-Ionen-Akku wiederaufladbar
Diebstahlschutz	4-stelliger PIN-Code
Sensoren	Neigung (Stopp der Klingen beim Anheben), Kollision
Programmierung	Einstellbare Mähzeiten über integrierte Tastatur
Aufladen	Automatisch an der Ladestation mit Drahtführung
Installation	Begrenzungsdraht, Heringe und Abstandsmesslehre im Lieferumfang
Wartung	Regelmäßige Reinigung von Grasablagerungen, Klingenwechsel alle Monate
Winterlager	Akku aufladen, trocken lagern, Ladestation abstecken
Sicherheit	Automatischer Klingenstopp beim Anheben
Länge des Netzkabels	15 m
Mitgeliefertes Zubehör	Grenzdrahtspule (≈350 m), Heringe, Ersatzklingen, Innensechskantschlüssel, Abstandsmesslehre, Installationsanleitung

Häufig gestellte Fragen - Landroid WG793E WORX

Wie installiere ich den Begrenzungsdraht?

Stellen Sie die Ladestation auf eine ebene Fläche und wickeln Sie den Draht ab, wobei Sie auf jeder Seite 1 m Reserve lassen. Befestigen Sie den Draht im Abstand von 45 cm von den Rändern (10 cm für niedrige Hindernisse) mit den Heringen im Abstand von 80 cm. Gehen Sie zurück zur Ladestation, schließen Sie die Enden an die Klemmen IN und OUT an (IN-Draht an die rote Klemme, OUT an die schwarze) und testen Sie, indem Sie den Roboter einige Meter hinter der Ladestation platzieren und START drücken.

Welche maximale Steigung kann der Landroid bewältigen?

Der Landroid kann Steigungen bis zu 20° (35 %) erklimmen. Steilere Hänge müssen aus dem Arbeitsbereich ausgeschlossen werden. Der obere Begrenzungsdraht darf nicht auf Steigungen >35 % und der untere Draht nicht auf Steigungen >25 % verlegt werden.

Wie wechsle ich die Klingen?

Tragen Sie Schutzhandschuhe. Jede Klinge hat 4 Schneidkanten. Drehen Sie die Klinge alle Monate bei täglicher Nutzung, um eine neue Kante zu verwenden. Ersetzen Sie die Klinge durch eine der mitgelieferten Ersatzklingen, wenn sie abgenutzt ist. Ersatzklingen sind bei Ihrem WORX-Händler erhältlich.

Was tun, wenn die LED der Ladestation nicht leuchtet?

Überprüfen Sie die elektrischen Anschlüsse: Das Netzkabel muss an eine Steckdose angeschlossen sein und der Begrenzungsdraht korrekt an den Klemmen IN und OUT. Richten Sie die Kerben des Kabelsteckers und des Netzteil aus. Wenn das Problem weiterhin besteht, ziehen Sie die Fehlerbehebungsanleitung zu Rate.

Wie programmiere ich die Mähzeiten?

Öffnen Sie die Tastaturabdeckung, stellen Sie mit den Zifferntasten und Pfeilen die Uhrzeit und die Mähltage ein. Bestätigen Sie mit OK. Der Roboter folgt dem eingestellten Programm. Einzelheiten entnehmen Sie bitte der Programmieranleitung.

Was tun, wenn das Display 'Außerhalb des Mähbereichs' anzeigt, obwohl der Roboter im Bereich ist?

Dies zeigt an, dass die Anschlüsse des Begrenzungsdrahts vertauscht sind. Tauschen Sie die Drähte an den Klemmen IN und OUT der Ladestation. Wenn der Roboter tatsächlich außerhalb des Bereichs ist, setzen Sie ihn wieder in den Bereich.

Wie überwintere ich den Landroid?

Laden Sie den Akku vollständig auf, trennen Sie dann die Ladestation vom Netz. Lagern Sie Roboter und Ladestation an einem trockenen, frostfreien Ort (Garage, Schuppen). Laden Sie den Akku alle 3 Monate auf, um seine Lebensdauer zu verlängern. Decken Sie die Ladestation mit einer Nylonplane ab, wenn sie draußen bleibt.

Wie setze ich den vergessenen PIN-Code zurück?

Der PIN-Code wird im Roboter gespeichert. Wenn Sie ihn vergessen, können Sie den Roboter nicht außerhalb des Bereichs neu starten. Notieren Sie Ihren PIN-Code bei der ersten Nutzung auf der im Handbuch vorgesehenen Seite oder speichern Sie ihn auf der Website www.worxlandroid.com. Es ist kein Reset-Verfahren beschrieben; seien Sie vorsichtig.

Welcher Abstand muss zwischen Begrenzungsdraht und Hindernissen eingehalten werden?

Für harte Hindernisse (Wände, Wege auf gleicher Höhe) lassen Sie 10 cm. Für gefährliche Hindernisse (Teiche, Beete) oder Rasenkanten lassen Sie 45 cm (mit der mitgelieferten Messlehre). An Hängen können diese Abstände auf bis zu 65 cm vergrößert werden.

Wie reinige ich den Roboter?

Überprüfen Sie regelmäßig das Innere des Roboters und entfernen Sie Schnittgutablagerungen. Verwenden Sie keinen Hochdruckreiniger, da dies den Akku oder die Maschine beschädigen könnte. Verwenden Sie ein feuchtes Tuch oder eine weiche Bürste.

BEDIENUNGSANLEITUNG Landroid WG793E WORX

Installationsanleitung

D

P18

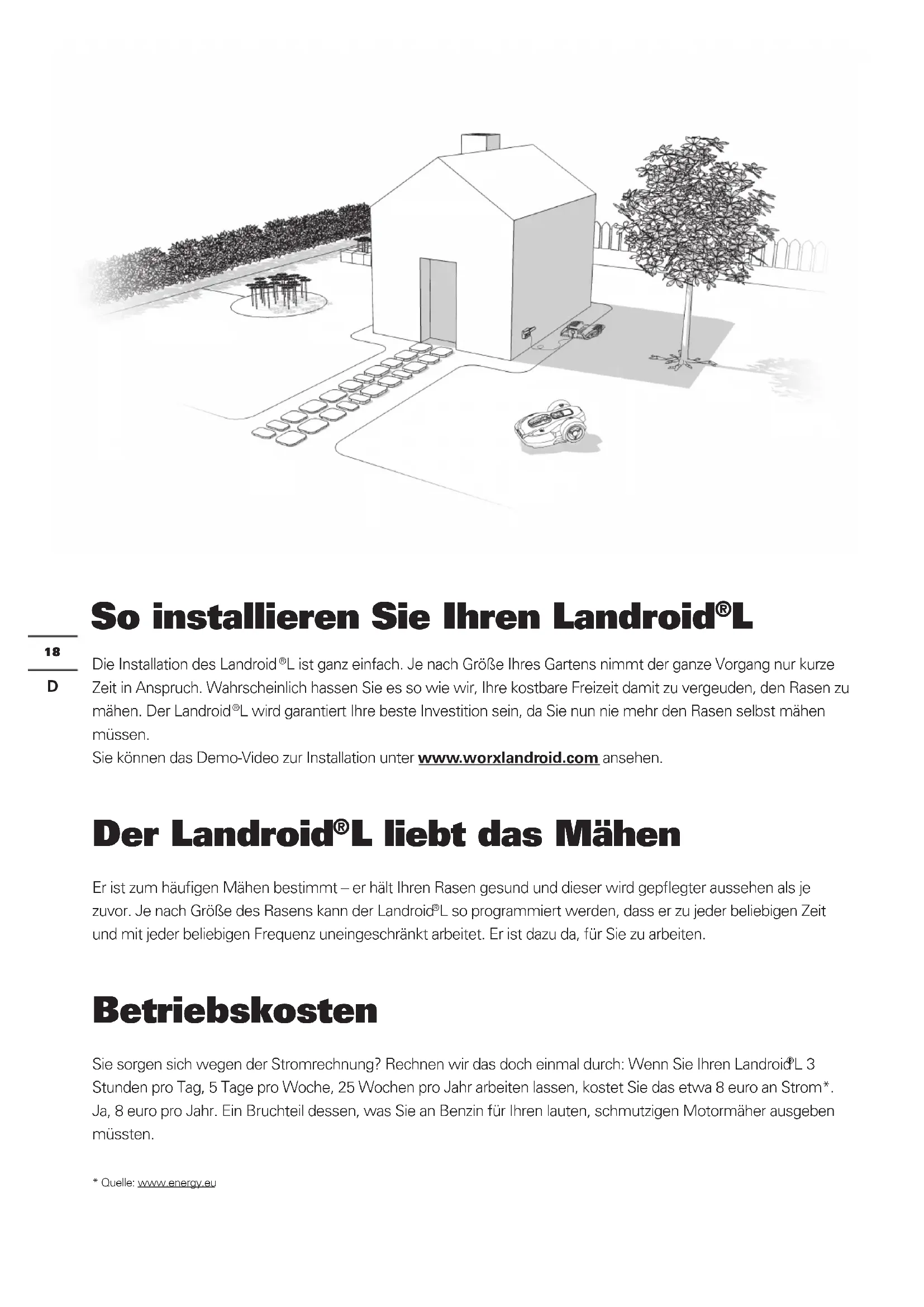

So installieren Sie Ihren Landroid®L

Die Installation des Landroid®L ist ganz einfach. Je nach Größe Ihres Gartens nimmt der ganze Vorgang nur kurze Zeit in Anspruch. Wahrscheinlich hassen Sie es so wie wir, Ihre kostbare Freizeit damit zu vergeuden, den Rasen zu mähen. Der Landroid®L wird garantiert Ihre beste Investition sein, da Sie nun nie mehr den Rasen selbst mähen müssen.

Sie können das Demo-Video zur Installation unter www.worxlandroid.com ansehen.

Der Landroid®L liebt das Mähen

Er ist zum häufigen Mähen bestimmt – er hält Ihren Rasen gesund und dieser wird gepflegter aussehen als je zuvor. Je nach Größe des Rasens kann der L so programmiert werden, dass er zu jeder beliebigen Zeit und mit jeder beliebigen Frequenz uneingeschränkt arbeitet. Er ist dazu da, für Sie zu arbeiten.

Betriebskosten

Sie sorgen sich wegen der Stromrechnung? Rechnen wir das doch einmal durch: Wenn Sie Ihren Android® L 3 Stunden pro Tag, 5 Tage pro Woche, 25 Wochen pro Jahr arbeiten lassen, kostet Sie das etwa 8 euro an Strom*. Ja, 8 euro pro Jahr. Ein Bruchteil dessen, was Sie an Benzin für Ihren lauten, schmutzigen Motormäher ausgeben müssten.

Vorbereitung

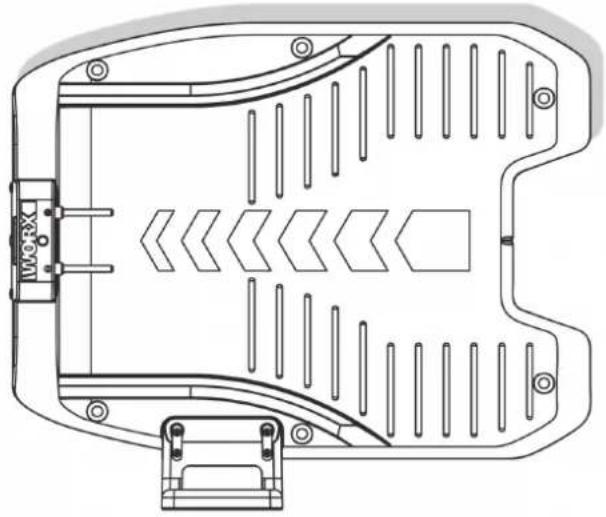

Im Lieferumfang

Begrenzungskabelrolle

Begrenzungsnägel

Netzkabel mit Netzteil

Bedienungsanleitung

Installationsanleitung

Begrenzungskabel- Abstandlehre

Programmierungs- und Problemlösungsanleitung

Garantieerklärung

Aus Ihrem Schuppen

Schere Hammer

Landroid®L's NEUES ZUHAUSE - IHR GARTEN

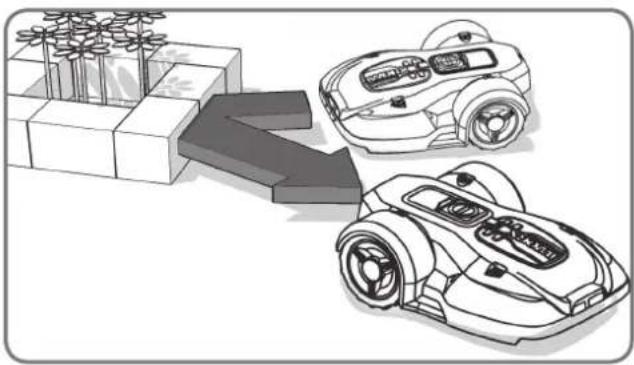

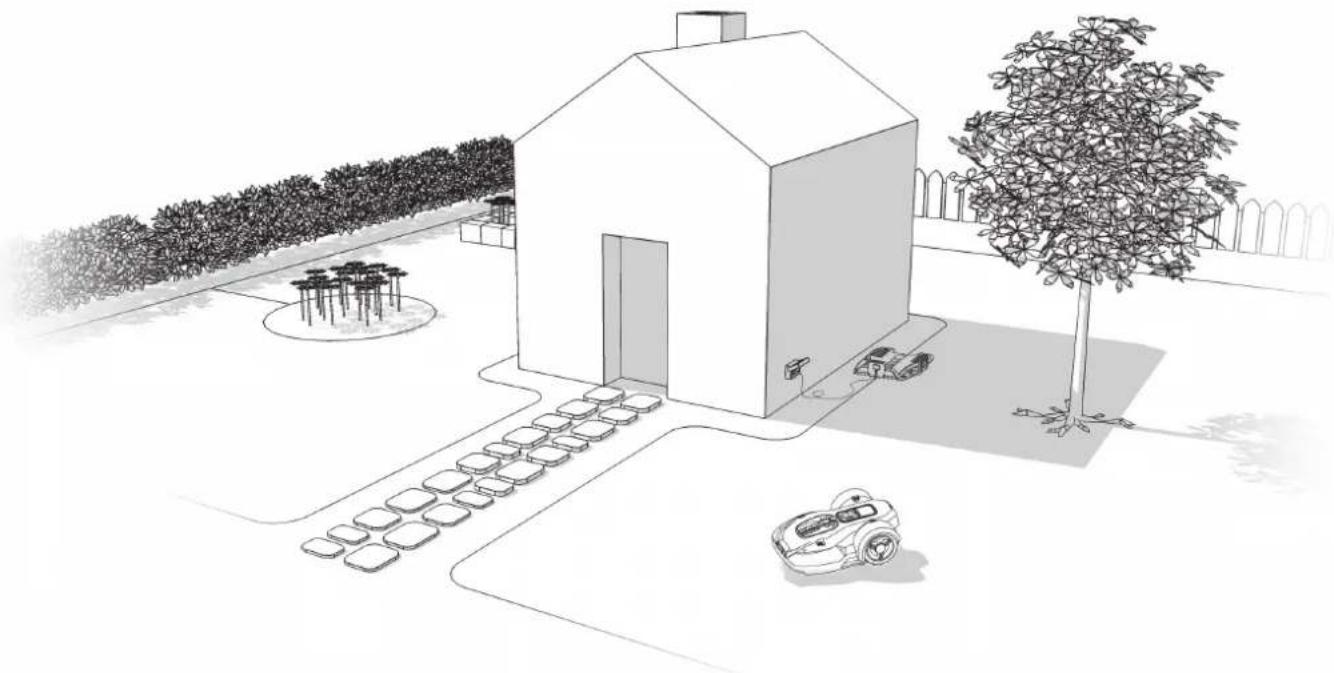

Lassen Sie uns zunächst einen Blick auf das neue Zuhause Ihres L werfen: Ihren Garten. Betrachten wir uns insbesondere die Stellen, die der L problemlos befahren kann – und welche er besser meiden sollte.

Hindernisse, die zu Kollisionen einladen

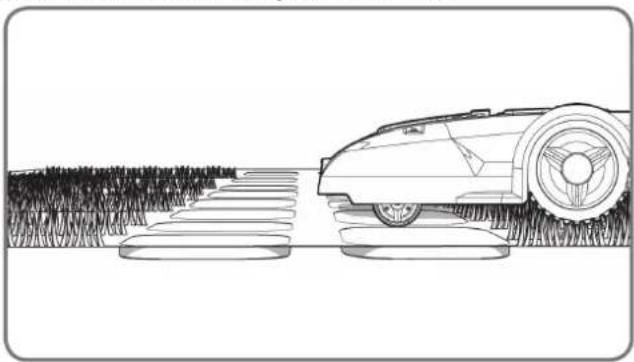

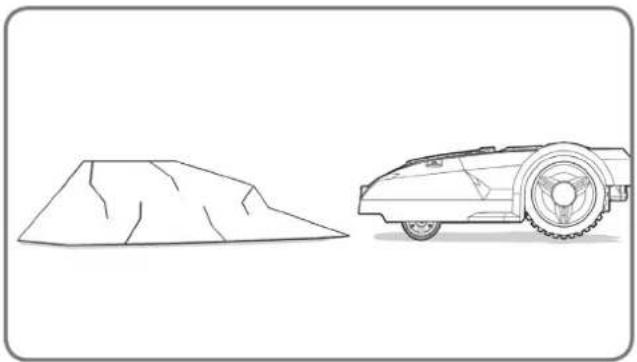

Bei festen, stabilen Hindernissen, die höher als 15 cm sind (wie Mauern oder Zäune) hält Ihr Landroid®L einfach an und fährt in eine andere Richtung.

Steine, die so schwer sind, dass sie nicht vom Landroid®L umgeworfen oder verschoben werden können, sind kein Problem. Falls Steine aber wie eine Rampe wirken und den Landroid®L zum Klettern verleiten könnten, sollten diese entweder entfernt oder aus dem Arbeitsbereich ausgeschlossen werden.

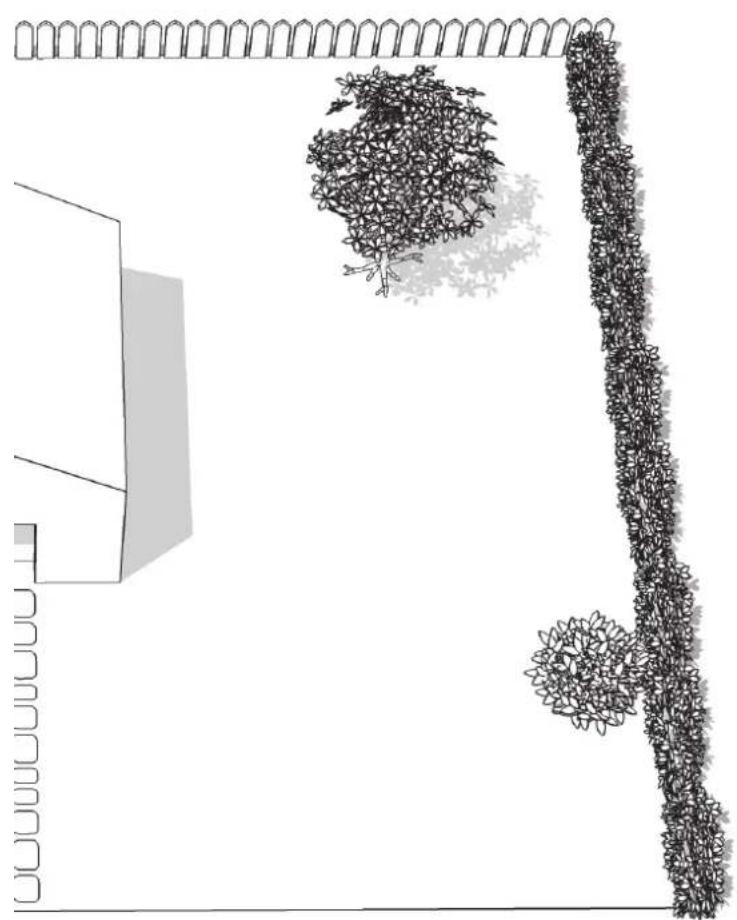

Zufahrten und Fahrwege

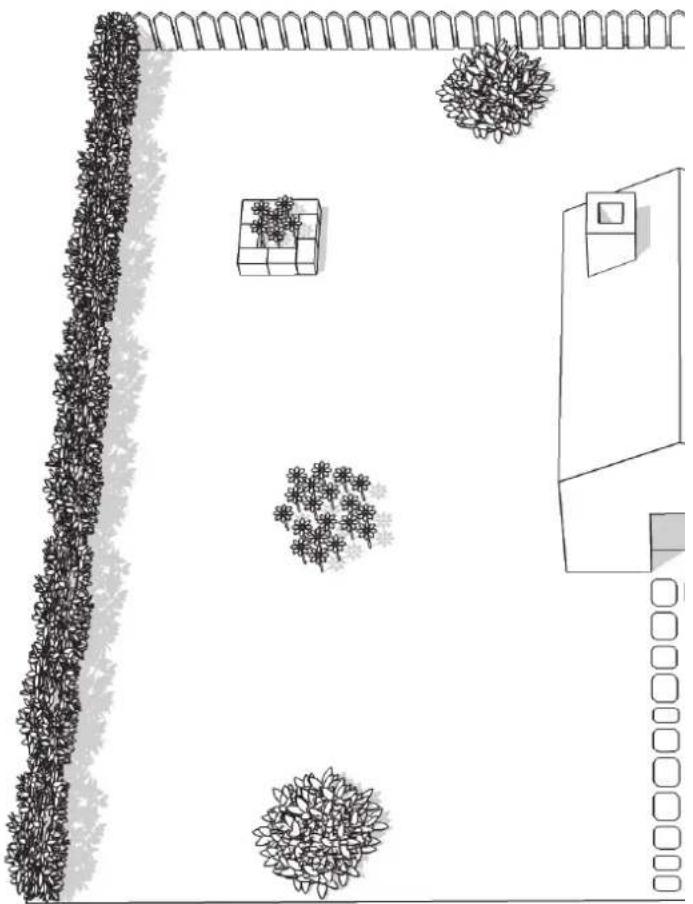

Wenn Ihre Zufahrt auf einer Ebene mit dem Rasen liegt, also nicht darüber hinaus ragt, kann sie vom Landroid®L problemlos überfahren werden. Wenn Sie wollen, dass der Landroid®L Ihre Einfahrt vermeidet, benötigen Sie nur einen Zwischenraum von 10cm* zwischen dem Begrenzungsdraht und der Einfahrt. Mit Kies bedeckte Zufahrten sollten nicht vom Landroid®L überfahren werden. wobei ein Zwischenraum von 45 cm* zwischen dem Begrenzungsdraht und der Einfahrt eingehalten werden soll.

* Dies ist ein empfohlener Abstand, Sorgen Sie mit der mitgelieferten Abstandlehre für die richtigen Entfernungen.

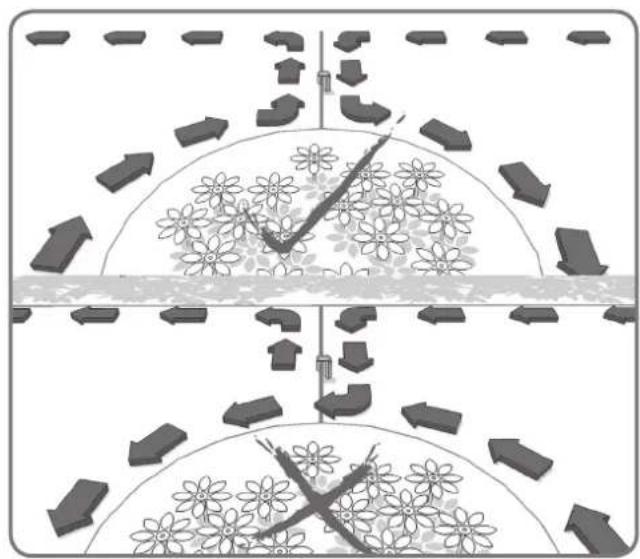

Sie möchten ganz bestimmt nicht, dass Ihr Landroid ^® L die Blumen mäht oder ein Vollbad nimmt. Daher sollten solche Stellen gemieden werden.

Bei großen Senken oder Buckeln sollten Sie abschätzen, ob die Messer den Boden berühren können. Falls dies der Fall ist, können Sie die Bodenneigung entweder verflachen oder solche Stellen für den Landroid®L zum Sperrgebiet erklären.

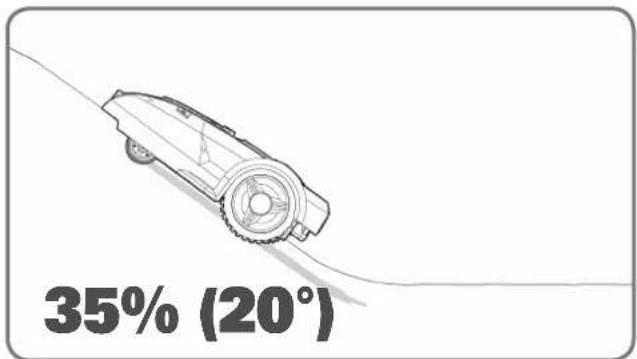

Ihr Android®L bewältigt Steigungen bis 20° problemlos; meiden Sie daher einfach alles, was steiler ist.

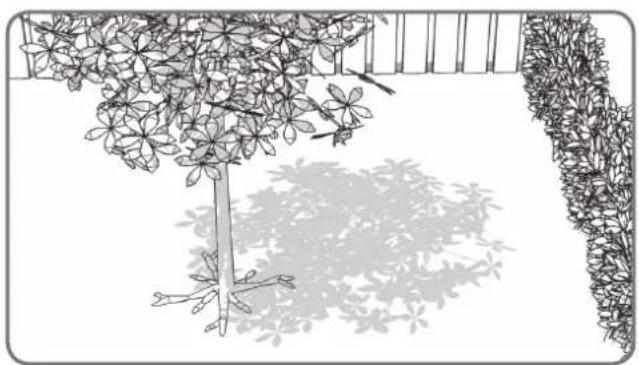

Falls aber Wurzeln aus dem Boden ragen, sollte der Android®L solche Stellen meiden, damit die Wurzeln nicht geschädigt werden.

350m Obser Begrenzungsräht Unterer Begrenzungsräht 480m 25%-35% <25%

Verlegung des Begrenzungsdrahtes auf Steigungen

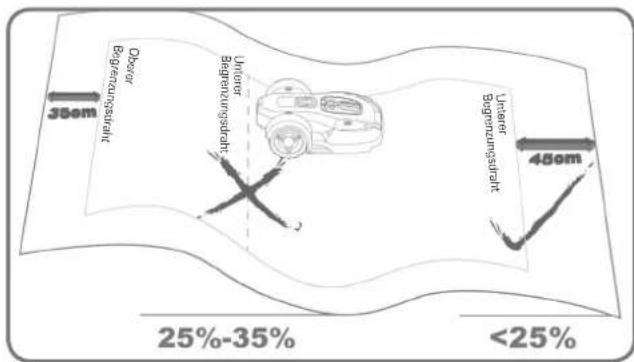

Der obere Begrenzungsdraht sollte NICHT auf Gefällen verlegt werden, die 35% (20°) überschreiten. Der Abstand zwischen dem oberen Begrenzungsdraht und etwaigen Hindernissen sollte mindestens 35cm betragen. Der untere Begrenzungsdraht sollte NICHT auf Gefällen verlegt werden, die 25% (15°) überschreiten. Der Abstand zwischen dem unteren Begrenzungsdraht und etwaigen Hindernissen sollte mindestens 45 cm betragen, wenn er auf einer 25%igen Steigung verlegt wird.

Arbeitsbereich im Garten markieren

In Landroid^®L muss wissen, wo er arbeiten soll. Daher müssen Sie seinen Arbeitsbereich mit einem Begrenzungskabel markieren, das wie ein unsichtbarer Zaun wirkt. Dieses Kabel leitet Ihren Landroid^®L auch zurück zu seiner Ladebasis.

Falls Ihr Nachbar auch einen Landroid^®L benutzt, müssen Sie zwischen Ihrem Begrenzungsdraht und dem des Nachbarn einen Abstand von mindestens 2 Metern halten.

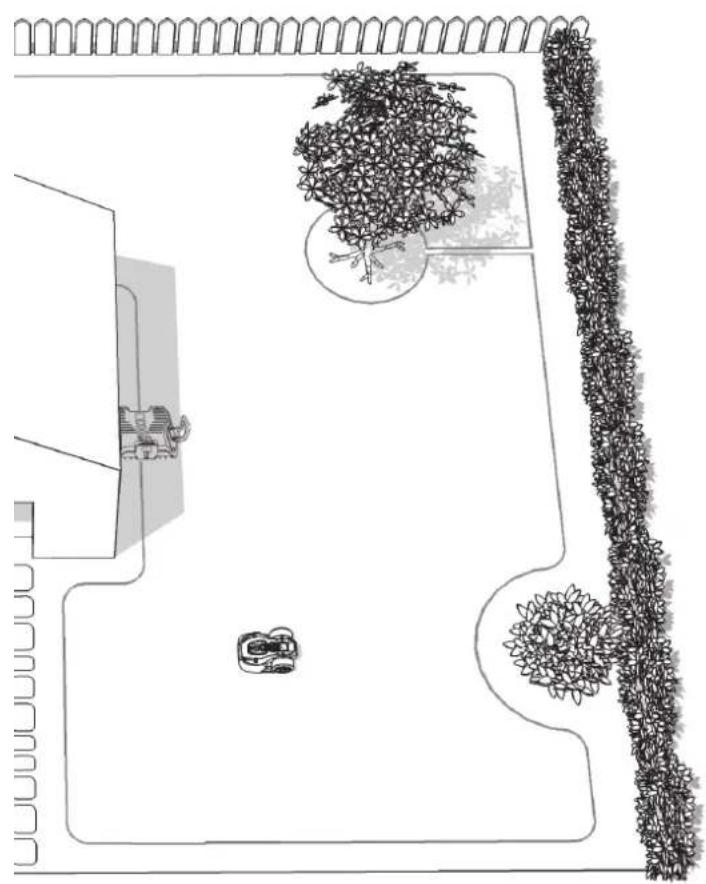

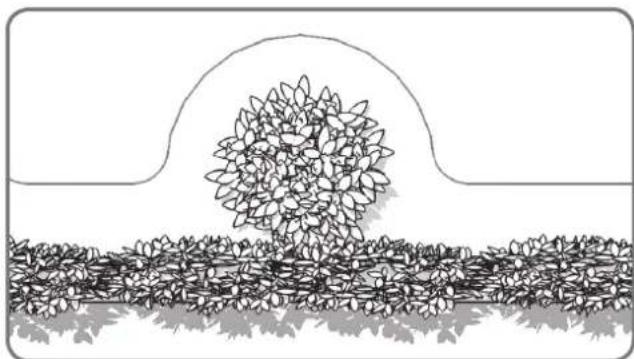

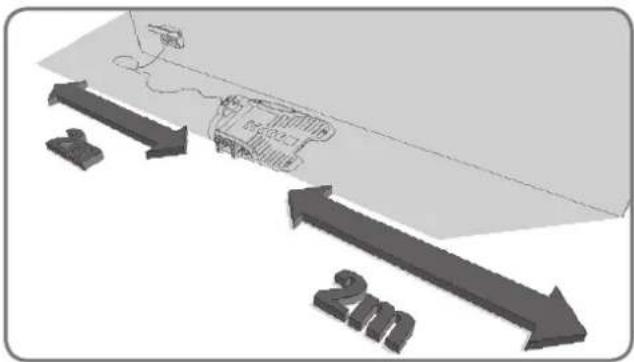

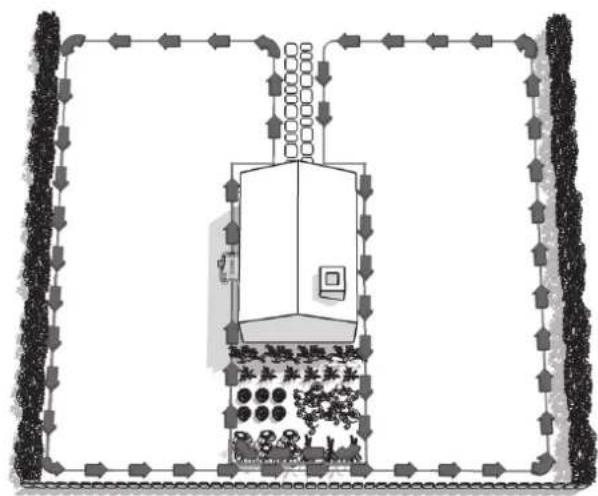

Bitte achten Sie darauf, dass Ihr Landroid ^® L kein Signal vom Begrenzungsdraht jenseits eines Abstands von 25m erhält.

Zu allererst wählen Sie die richtige Stelle für die Ladebasis aus; dabei sollte natürlich eine Steckdose in der Nähe sein. Das Netzkabel der Ladebasis ist 15 Metern lang.

HINWEIS: Stellen Sie sicher, dass sich der Transformator und die Elektrosteckdose stets in einem trockenen Bereich befinden.

Vor und hinter der Ladebasis sollten jeweils 2 m frei bleiben. Stellen Sie die Ladebasis wenn möglich im Schatten auf – Akkus lassen sich am besten an einem kühlen Ort aufladen.

Achten Sie auf eine flache Stelle ohne jegliche Hindernisse.

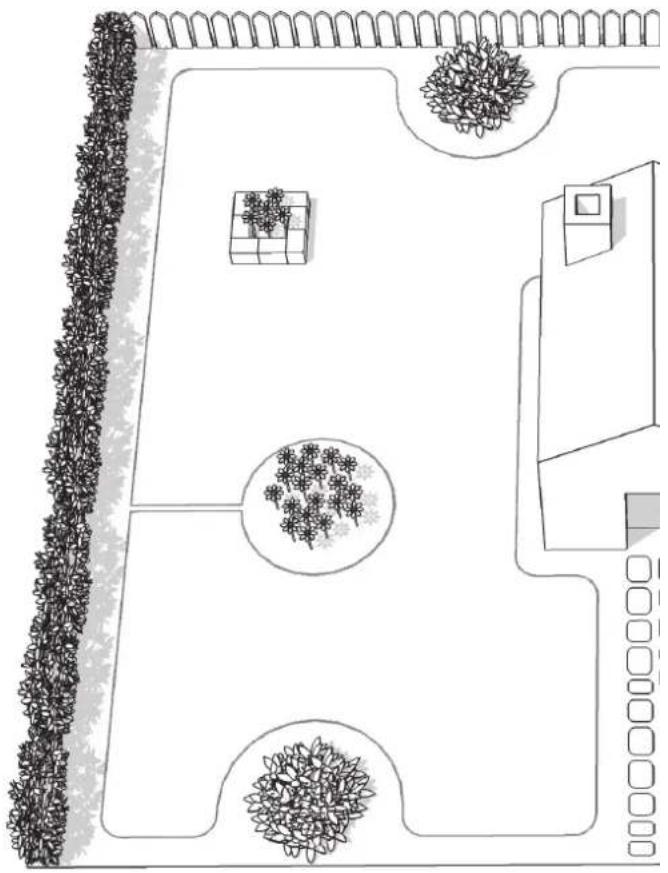

Eine Insel ist ein Bereich Ihres Rasens, die der Landroid®L nicht befahren soll. Der Begrenzungsdraht beginnt an der Mähgrenze, verläuft dann gerade zur Insel, um sie herum und dann zurück zum Rand, wie es die Pfeile in der Abbildung anzeigen.

Falls Ihr Rasen aus mehreren getrennten, aber miteinander verbundenen Flächen besteht, sollte der Korridor dazwischen mindestens 1 m breit sein.

Falls der Verbindungsweg zwischen Ihren Rasenflächen nicht breit genug sein sollte, müssen Sie Ihren Landroid^®L aufheben und auf den zweiten Rasen setzen. Der Landroid^®L mäht diesen Rasen mühelos; allerdings müssen Sie ihn wieder zu seiner Ladebasis zurückbringen, wenn ihm die Energie ausgeht.

Bei zwei nahe beieinander liegenden Inseln ist es sinnvoll, das Kabel wie oben gezeigt zu verlegen.

Der Landroid®L kann sich frei über das Begrenzungskabel zwischen Insel und Mähgrenze bewegen.

Ein gesperrter Bereich, der sich nahe an der Mähgrenze befindet, sollte selbst Teil der Grenze sein, siehe Abbildung.

Installation

Begrenzungskabel abstecken

Wir empfehlen, zunächst die Stellen des Rasens, an denen das Begrenzungskabel verlegt werden soll, mit einem normalen Rasenmäher oder einem Trimmer zu mähen oder zu kürzen. Dadurch kann das Kabel so nahe wie möglich am Boden verlegt werden, damit es vom Landroid®L nicht aus Versehen zerschnitten wird. Das Begrenzungskabel führt nur eine sehr niedrige Spannung, stellt daher absolut keine Gefahr für Menschen oder Tiere dar.

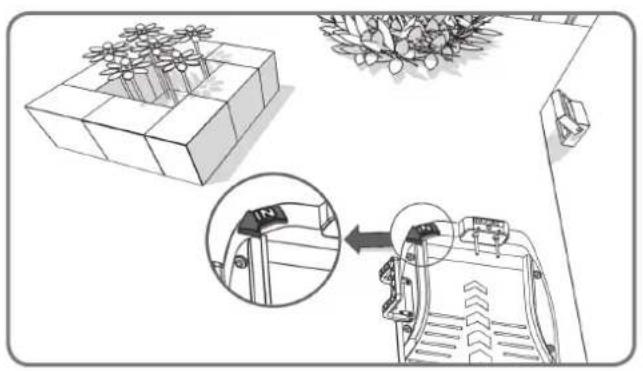

Stellen Sie die Ladebasis zunächst provisorisch an der gewünschten Stelle auf; noch nicht fixieren. Der „IN“-Pfeil sollte dabei zum Rasen zeigen.

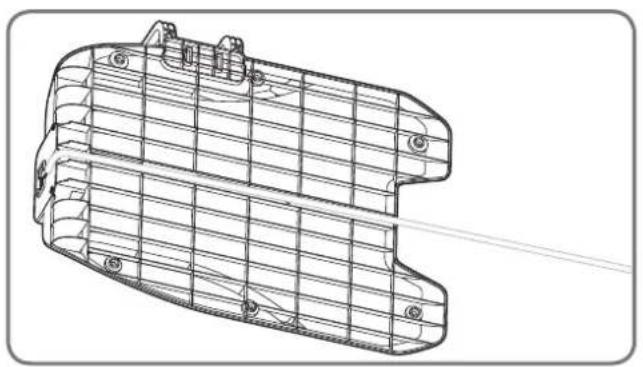

Verlegen Sie den Begrenzungsdraht durch das Tunnel unter der Ladestation.

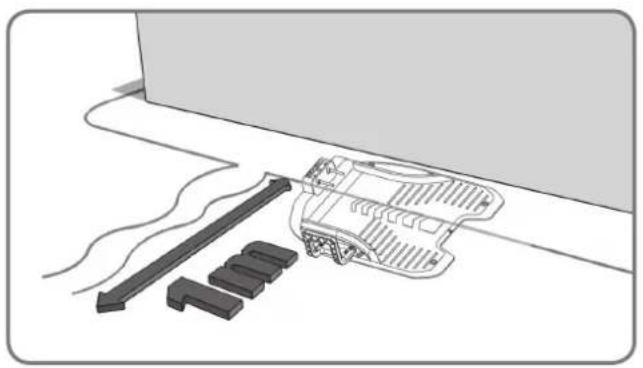

Lassen Sie etwa einen Meter Extradraht übrig und fangen Sie von der Rükseite der Ladestation aus an, den Draht der Begrenzung entlang festzupflocken. Wenn Sie mit dem Verlegen des Drahtes entlang der Begrenzung zurück zur Ladestation fertig sind, lassen Sie nochmals einen Meter Extradraht übrig und schneiden Sie dann den Draht ab.

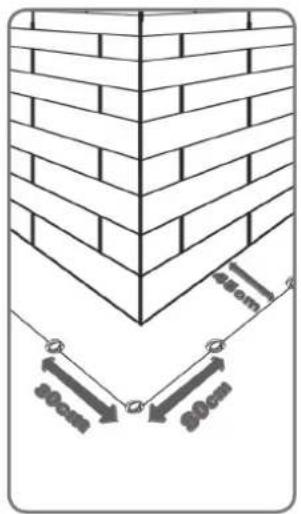

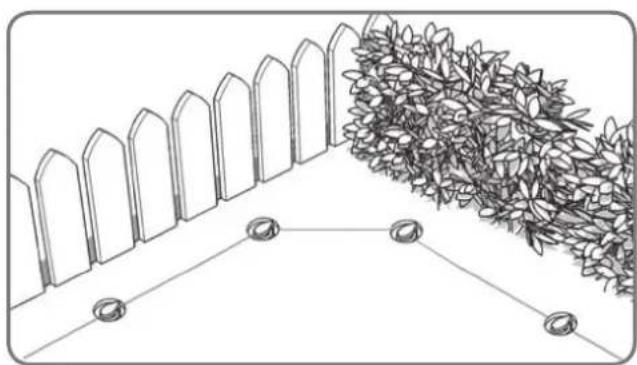

Setzen Sie beim Verlegen des Begrenzungskabels die Abstandlehre ein, damit stets 45cm* Platz zwischen Kabel und Grenze verbleiben. Bei Hindernissen auf Bodenhöhe, die problemlos vom Landroid®L überfahren werden können (z. B. Zufahrten oder Gehwege) ist lediglich 10cm* Abstand erforderlich.

Die Begrenzungsnägel sollten in einem Abstand von etwa 80 cm platziert werden.

Schlagen Sie die Begrenzungsstifte mithilfe des Hammers fest in den Boden, vermeiden Sie dabei jedoch zu viel Druck auf den Draht. Halten Sie das Begrenzungskabel zwischen den Begrenzungsnägeln straff gespannt und gerade.

* Dies ist ein empfohlener Abstand, Sorgen Sie mit der mitgelieferten Abstandlehre für die richtigen Entfernungen.

Stellen Sie sicher, dass das Begrenzungskabel in den Ecken keinen rechten Winkel aufweist.

6

Wenn Sie mit dem Begrenzungsdraht eine Insel legen, folgen Sie dem in der Abbildung angezeigten Pfad. Der Draht sollte vom äußeren Rand aus so verlaufen, dass er die Konturen der jeweiligen Insel zeichnet und dann zum äußeren Rand zurückkehrt. Die Begrenzungsdrähte zwischen der Insel und dem Rand sollten nahe aneinander verlegt und mit demselben Nagel fixiert werden. Während des Betriebs kann dann der Landroid®L ungehindert über dieses Stück Draht fahren.

Begrenzungskabel an die Basis anschließen

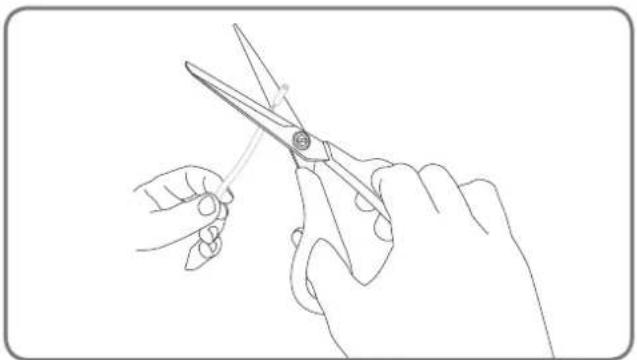

Schneiden Sie die beiden Enden des Kabels so weit ab, dass Sie die Klemmen noch bequem erreichen.

Isolieren Sie die beiden Kabelenden ab.

IN OUT

2

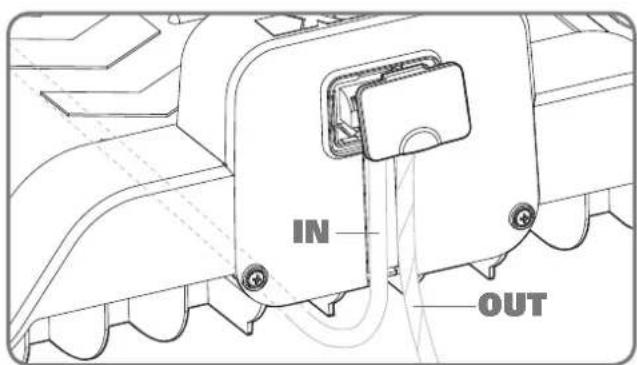

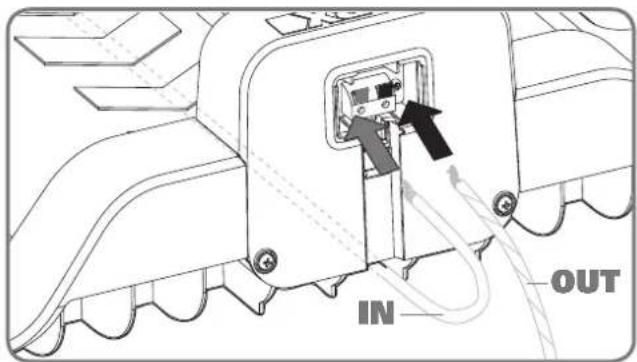

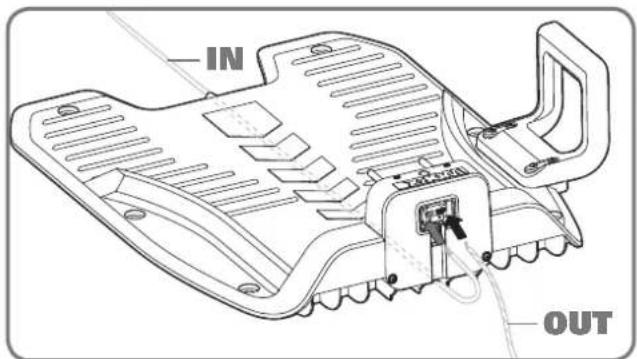

Die Kabelenden werden wie abgebildet als Eingangskabel (IN) und als Ausgangskabel (OUT) an die Ladebasis angeschlossen.

Verbinden Sie den IN-Draht mit der roten Klemme an der Ladestation und den OUT-Draht mit der schwarzen Klemme.

Schließen Sie anschließend die Abdeckung.

IN OUT

IN OUT

Sie können die Ladestation nun dauerhaft am Boden fixieren, indem Sie die mitgelieferten Basishalterungsstifte mit dem mitgelieferten Inbusschlüssel festdrehen.

HINWEIS: Stellen Sie sicher, dass der IN-Draht unterhalb der Mitte der Ladestation geradlinig verläuft.

4

Schließen Sie das Netzteil über das Netzkabel an die Steckdose an; die LED an der Ladebasis leuchtet auf. Sollte die LED-Anzeige nicht aufleuchten, so schlagen Sie bitte in der Störungsbehebung nach. Achten Sie beim Anschluss des Netzteils darauf, dass die Nase am Netzteilstecker (a) in die Aussparung am Netzteilanschluss (b) greift.

Verschrauben oder lösen Sie ausschließlich den markierten Teil des Verbinders.

Wenn das grüne Licht nicht aufleuchtet, sind die

Stromverbindungen zu überprüfen

Falls das Netzkabel durch den Arbeitsbereich verlaufen sollte, können Sie es bei Bedarf eingraben.

Einschalten und Installation ausprobieren

Jetzt wird es spannend – Sie können Ihren Landroid®L nun zum ersten Mal einschalten.

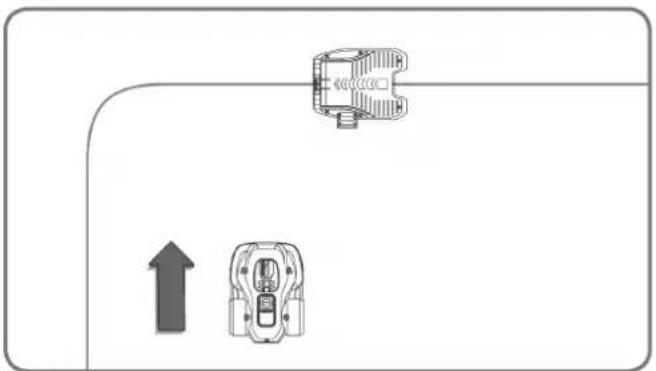

Setzen Sie Ihren Landroid®L in den Arbeitsbereich, ein paar

Meter von der Rückseite der

Ladebasis entfernt.

2

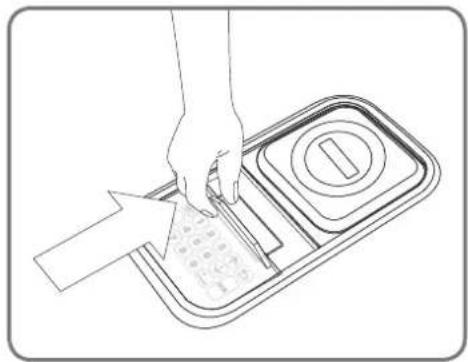

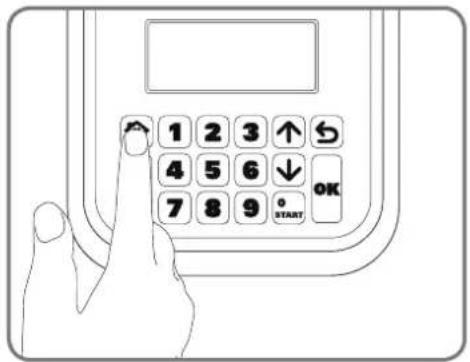

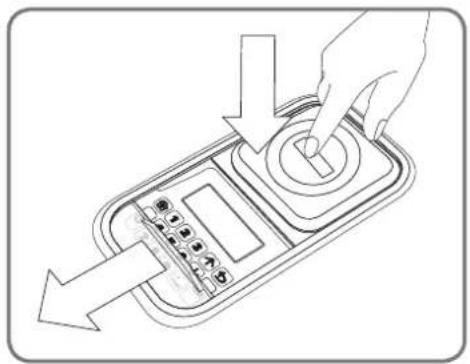

Öffnen Sie das Tastaturfenster mit einem Druck auf die große rote Taste am Landroid®L-Oberteil. Halten Sie die Ein-/Austaste 📍 gedrückt, bis sich der Landroid®L einschaltet. und geben Sie dann die Standard-PIN 0000 ein.

Drücken Sie die Taste

schließen Sie dann das

Tastaturfenster:

Ihr Landroid®L sucht sich nun einen Weg zur Ladebasis.

Beobachten Sie, wie der

Landroid®L zur Ladesation

zurückkehrt, und ändern Sie die

Position des Begrenzungsdrahts,

falls erforderlich. Wenn der

Landroid^®L seinen Weg zur

Ladestation zurückfindet, bedeutet

das, dass Sie die Installation

erfolgreich durchgeführt haben!

Jetzt fängt der Landroid®L an, sich

vollständig aufzuladen.

1 2 3 ↑ 4 5 6 ↓ 7 8 9 OK START

HINWEIS: Falls sich Ihr Landroid®L zu einem Zeitpunkt, zu dem er laut Programmierung eigentlich mähen sollte, in der Ladebasis aufhält, drücken Sie einfach die STOP und schließen das Tastaturfenster gleich wieder, um ihn zurück an die Arbeit zu schicken.

Warnung

- Falls sich Ihr Landroid®L außerhalb seines Arbeitsbereiches herumtreibt, bleibt er stehen und zeigt die Fehlermeldung „Arbeitsbereich überschritten“ an. Bringen Sie ihn einfach in seinen Arbeitsbereich zurück, wiederholen Sie dann Schritt 2.

- Sollte sich Ihr Landroid®L innerhalb seines Arbeitsbereichs befinden, aber das Display "außerhalb des

Mähbereichs" anzeigen und die LED-Anzeige aufleuchten, so bedeutet dies, dass Sie die Enden des Begrenzungsdrahts falsch abgeklemmt haben. Einfach wieder vertauschen.

- Ihr Landroid®L sollte stets eingeschaltet bleiben. Falls Sie ihn jemals abschalten müssen, achten Sie darauf, ihn vor dem Einschalten wieder in seinen Arbeitsbereich zu setzen.

- Falls Ihr Landroid®L seine Arbeit unerwartet einstellen sollte, drücken Sie die STOP, öffnen das Tastaturfenster, schalten ihn mit der Ein-/Austaste ein, beheben die Probleme, drücken die

-Taste und schließen

das Tastaturfenster wieder.

HINWEIS: Weitere Hinweise finden Sie in der Programmierungs- und Problemlösungsanleitung.

Programmieren

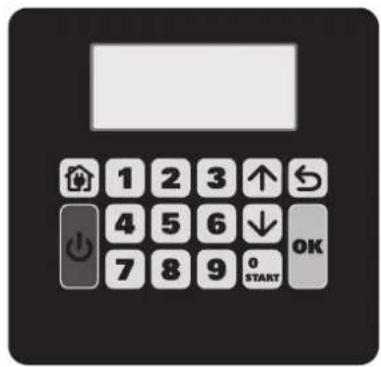

Wenn Sie die die Installation abgeschlossen haben, ist es an der Zeit, den Landroid® L zu programmieren und ihm zu sagen, wann er starten soll, indem Sie die unten angezeigte Tastatur benutzen. Bitte schlagen Sie im beigefügten Leitfaden zur Programmierung und Störungsbehebung nach.

1 2 3 ↑ 4 5 6 ↓ 7 8 9 0 START OK

Kann es losgehen?

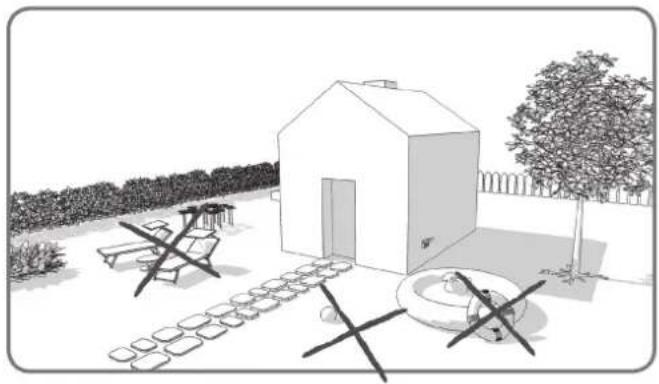

Der Landroid®Lsorgt während der Saison für eine perfekte Höhe Ihres Rasens, ist allerdings nicht zum Roden eines Urwaldes vorgesehen.

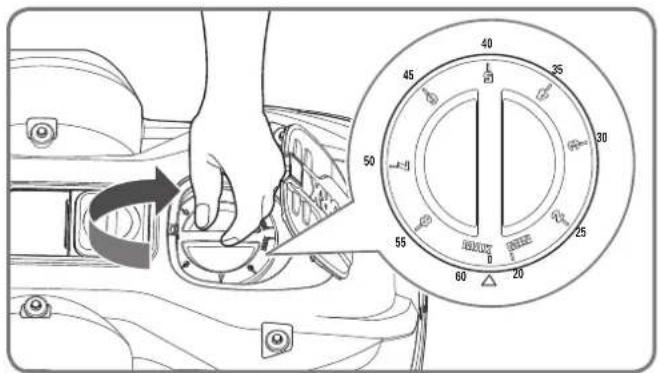

Vor dem ersten Einsatz:

1. Mähen Sie Ihren Rasen noch einmal auf herkömmliche Weise.

2. Achten Sie darauf, dass sich keine Fremdkörper wie Spielzeuge oder Äste im Arbeitsbereich befinden.

1. Stellen Sie die Schnitthöhe beim ersten Mähen maximal ein, stellen Sie dann die bevorzugte Rasenhöhe ein.

Im nächsten Frühjahr lassen Sie Ihren Landroid® Lmöglichst früh (nämlich dann, wenn das Gras noch kurz ist) mit dem Mähen beginnen; so können Sie sich den Vorschnitt sparen.

Immer schön scharf

Tragen Sie beim Einstellen der Messer grundsätzlich Schutzhandschuhe.

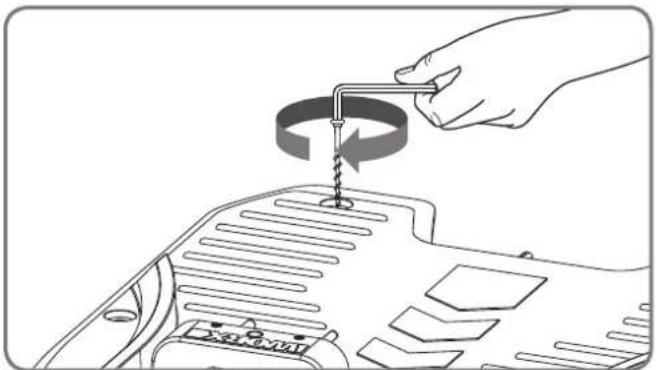

Jedes Messer Ihres Landroid^®L ist mit vier Schneiden ausgestattet. Je nachdem, wie häufig der Landroid^®L Ihren Rasen mäht, müssen die Messer früher oder später gedreht/umgedreht werden, damit eine neue Schneide ihre Arbeit aufnehmen kann. Falls Ihr Landroid^®L den Rasen täglich mäht, sollten Sie die Messer monatlich drehen, damit die Leistung nicht nachlässt. Die einzelnen Messer halten bis zu vier Monate, wenn täglich gemäht wird. Wenn die Messer stumpf und verschlissen sind, sollten sie durch die Ersatzmesser ersetzt werden, die mit Ihrem Landroid^®L geliefert wurden. Ersatzmesser erhalten Sie auch beim Worx-Händler in Ihrer Nähe.

Wartung

Ihr Landroid®L ist ein wahrer Naturbursche, der auch bei widrigen Wetterbedingungen gerne im Freien bleibt. Untersuchen Sie ihn lediglich hin und wieder auf Grasschnittablagerungen und entfernen Sie diese. So mäht der Landroid®L für Sie problemlos Jahr für Jahr, Saison für Saison. Waschen Sie die Maschinen nicht mit Hochdruckspritzpistolen, da dies dem Akku bzw. dem Gerät Schaden zufügen könnte.

Überwintern

Obwohl der Landroid^ ein zäher Bursche ist, sollten Sie ihm im Winter einen Platz im Schuppen oder in der Garage zugestehen. Laden Sie den Landroid^ -Akku vor dem Überwintern komplett auf, damit der Akku keinen Schaden nimmt. Anschließend können Sie die Ladebasis von der Stromversorgung trennen. Damit der Akku möglichst lange hält, laden Sie ihn in Winter hin und wieder nach. Eine volle Ladung alle drei Monate reicht aus. Zusätzlich kann es nicht schaden, die Ladebasis im Winter mit einer Nylonplane abzudecken.

Sicherheit

Ihr Landroid®L ist keine Gefahr für Menschen oder Tiere. Zunächst gibt es einen großen Abstand zwischen den Außenkanten des Gerätes und den Messern. Zusätzlich stoppen die Neigungssensoren die Messer sofort, falls das Gerät vom Boden abgehoben wird.

Schutz vor Missbrauch

Ihr Landroid®L wird mit einem PIN-Code geschützt. Dieser PIN-Code verhindert den Einsatz durch Unbefugte. Sobald der Landroid®L aus seinem Arbeitsbereich entfernt wird, lässt er sich nicht mehr starten, wenn nicht der richtige PIN-Code eingegeben wird. Das bedeutet aber auch, dass auch Sie Ihren Landroid®L nicht mehr starten können, falls Sie den PIN-Code vergessen! Wir empfehlen dringend, den PIN-Code hier zu notieren, damit Sie bei Bedarf nachschlagen können. Noch besser: Registrieren Sie Ihren Landroid®L online unter www.worxlandroid.com, hinterlegen Sie Ihren PIN-Code dort. So können Sie Ihren PIN-Code jederzeit online abrufen.

PIN-Code hier notieren
