MANUAL DE USUARIO Landroid WG793E WORX

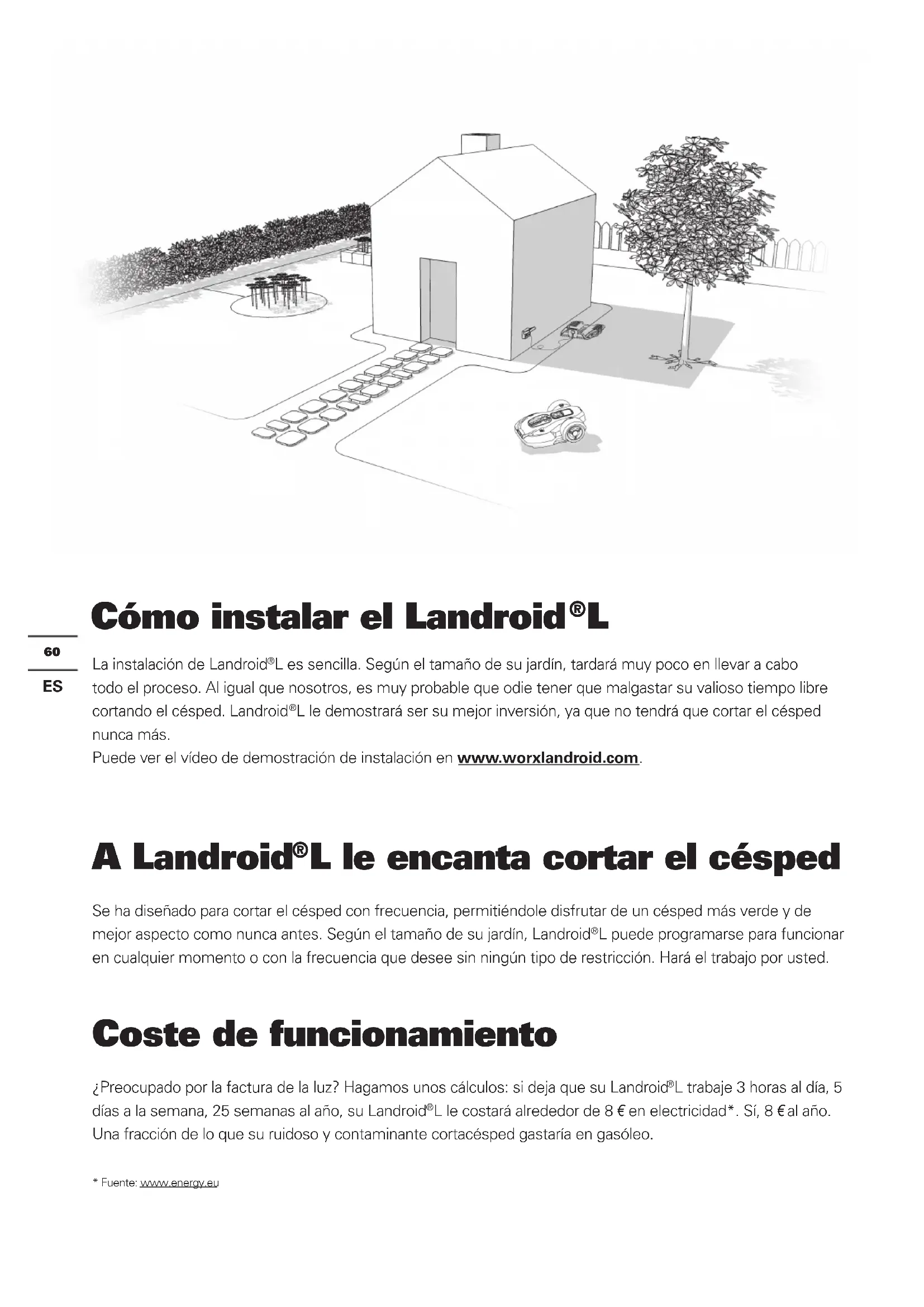

La instalación de Landroid

L es sencilla. Según el tamaño de su jardín, tardará muy poco en llevar a cabo todo el proceso. Al igual que nosotros, es muy probable que odie tener que malgastar su valioso tiempo libre cortando el césped. Landroid

L le demostrará ser su mejor inversión, ya que no tendrá que cortar el césped nunca más. Puede ver el vídeo de demostración de instalación en www.worxlandroid.com. A Landroid

L le encanta cortar el césped Se ha diseñado para cortar el césped con frecuencia, permitiéndole disfrutar de un césped más verde y de mejor aspecto como nunca antes. Según el tamaño de su jardín, Landroid

L puede programarse para funcionar en cualquier momento o con la frecuencia que desee sin ningún tipo de restricción. Hará el trabajo por usted. Coste de funcionamiento ¿Preocupado por la factura de la luz? Hagamos unos cálculos: si deja que su Landroid

L trabaje 3 horas al día, 5 días a la semana, 25 semanas al año, su Landroid

L le costará alrededor de 8 € en electricidad*. Sí, 8 € al año. Una fracción de lo que su ruidoso y contaminante cortacésped gastaría en gasóleo.

Preparación En la caja Del cobertizo Medidor de distancia del cable delimitador Llave hexagonal Tijeras Martillo Landroid

LBase de carga Estacas de sujeción de la base Estacas delimitadoras Carrete de alambre delimitador Manual del propietario Eclaración de garantía Guía de instalación Hojas de repuesto Cable de alimentación con transformador AC/DC Guía de programación y de solución de problemas62

El nuevo hogar de su Landroid

- su jardín Empecemos por echar un vistazo más de cerca al nuevo hogar de su Landroid

L, su césped, destacando aquellas zonas dónde puede ir con seguridad y las zonas que es mejor evitar. Al chocar contra cualquier obstáculo que sea rígido, estable y más alto de 15cm, como un muro o una valla, su Landroid

simplemente se detendrá y se alejará del obstáculo. Obstáculos con los que puede chocar Las piedras que son lo suficientemente pesadas como para no moverse con la acción del Landroid

L se pueden alcanzar de forma segura. Sin embargo, si la piedra tiene una superficie inclinada en la que su Landroid

L puede subir, debería eliminarla o excluirla de la zona de trabajo. Piedras Si su camino es a nivel del césped, sin ninguna superficie que sobresalga, el Landroid

L puede moverse libremente sobre él. Si quiere que Landroid

L la evite, solo es necesaria una distancia de 10cm* entre el cable delimitador y la entrada. Si está cubierto de grava, no debe permitir que el Landroid

L se desplace sobre ella. Utilice el medidor de distancia de separación en este caso, manteniendo una distancia de 45cm* entre el cable delimitador y la entrada.

• Esta es la distancia recomendada. Utilice el calibre de distancia proporcionado para garantizar la instalación adecuada Entradas de vehículos Seguro que no quiere que su Landroid

L corte las flores o caiga en el agua. Estas zonas tienen que evitarse. Parterres, estanques, piscinas...63

En el caso de bultos y hoyos grandes, tenga en cuenta si las hojas del Landroid

L pueden tocar el suelo. Si este es el caso, o bien suavizar la rampa, o bien excluir esas áreas de la zona de trabajo de su Landroid

Protuberancias y depresiones Su Landroid

L tiene la capacidad de subir de forma segura por pendientes de hasta 20°, por lo que evite pendientes más pronunciadas que estas. Pendientes 35% (20°) El Cable Delimitador Superior NO debe ser colocado en pendientes con una inclinación superior al 35% (20°). El Cable Delimitador Superior debe respetar una distancia minima de 35cm respecto a cualquier obstáculo. El Cable Delimitador Inferior NO debe ser colocado en pendientes con una inclinación superiror al 25% (15°). El Cable Delimitador Inferior debe respetar una distancia minima de 45cm respecto a cualquier obstáculo cuando esté colocado en una pendiente con una inclinación de un 25%. Instalación del Cable Delimitador en pendientes Cable delimitador superiorCable delimitador inferiorCable delimitador inferior Sin embargo, si hay raíces que sobresalen del terreno, esta zona debe evitarse para no dañar las raíces. Árboles64

Delimitar el territorio del Landroid

L en su jardín Su Landroid

L necesita saber dónde tiene que cortar el césped. Por eso tiene que marcar la zona de trabajo con el cable delimitador que formará una barrera invisible. Este cable también orientará a su Landroid

L hacia la base de carga. Si su negocio también utiliza un Landroid

L, entonces debe guardar una distancia de por lo menos 2 metros entre su Cable Delimitador y sus vecinos. Tenga presente que su Landroid

L no podrá recibir una señal del Cable Delimitador a una distancia superior a 25m. El cargador se debe colocar a lo largo de una línea recta, con 2 metros de margen tanto en la parte delantera como en la parte posterior. Si es posible, coloque la base de carga a la sombra, las baterías se recargan mejor en un lugar fresco. En primer lugar, localice el mejor sitio para la base de carga teniendo en cuenta la situación del enchufe exterior más cercano. La base de carga tiene un cable de 15m. NOTA: asegúrese de que el transformador y la toma de corriente se encuentren en un lugar seco en todo momento. Una isla es un área que se encuentra dentro de su césped en el que no quiere que el Landroid

L vaya. El cable delimitador comienza en el límite de corte, sigue recto hasta la isla, la rodea y vuelve al límite, tal y como se muestra en las flechas de la ilustración. Asegúrese de que la superficie es plana y libre de obstáculos.65

Una zona prohibida, que se encuentra próxima al límite de corte, debe formar parte del propio límite, tal y como se muestra en la ilustración. Si su césped tiene dos áreas o más separadas entre sí por medio de un pasillo, este debe ser por lo menos de 1 metros de ancho. En el caso de que hayan dos islas cerca una de la otra, sería conveniente colocar el cable como se ilustra en la figura de arriba. El Landroid

L puede desplazarse libremente a lo largo del cable delimitador que hay entre las islas y el perímetro de trabajo. Si sus áreas de césped no están conectadas por un pasillo lo suficientemente ancho, entonces tendrá que coger su Landroid

L y llevarlo al otro césped. El Landroid

L cortará el césped sin problema, pero tendrá que llevarlo de vuelta a la base de carga cuando la batería se agote.66

Coloque la base de carga en el lugar designado sin fijarla de forma definitiva. La flecha “IN” debe orientarse hacia la parte interior de su césped. Introduzca el cable delimitador a través del túnel bajo la base de recarga. Dejando cerca de 1 metro de longitud de cable extra, desde la parte posterior de su base de recarga comience a sujetar el cable a lo largo del límite de su terreno. Cuando haya finalizado de extender el cable alrededor del límite de su terreno y de vuelta a la base de recarga, deje otro metro extra de cable y entonces córtelo. Fijación del cable delimitador Instalación Le recomendamos que primero corte el césped de la zona donde vaya a colocarse el cable mediante un cortacésped normal o una podadora. Esto asegura que el cable se coloca lo más cerca posible del suelo para que el Landroid

L no lo corte accidentalmente. El cable delimitador se alimenta con una tensión muy baja por lo que es totalmente seguro para las personas y animales domésticos.

Al colocar el cable delimitador, utilice el medidor de distancia para mantener un espacio de 45cm* entre el cable y el perímetro. Sin embargo, en el caso de que haya un obstáculo a nivel de suelo y seguro para el desplazamiento del Landroid

L, como una entrada o acera, entonces solo se necesita un espacio de 10cm*. El espacio entre las clavijas del cable delimitador debe ser de 80cm Clave con firmeza las clavijas de protección en el suelo con la ayuda de un martillo, aunque evite ejercer demasiada presión sobre el cable.Mantenga el cable delimitador recto y ajustado entre las clavijas, no debería haber ningún cable flojo.

• Esta es la distancia recomendada. Utilice el calibre de distancia proporcionado para garantizar la instalación adecuada

Al crear una isla con el cable delimitador, siga la ruta tal y como se indica. El cable debe ir desde el perímetro para trazar la isla definida y volver de nuevo al perímetro. El cable delimitador ubicado entre la isla y el perímetro debe colocarse en una situación cercana y sujetarse con el mismo pasador delimitador. En funcionamiento, Landroid

L podrá pasar sin problemas por esta parte del cable. Asegúrese de que el alambre de limitador está perfectamente estirado en cada esquina.

Conectar la base al cable delimitador Corte los dos extremos del cable con la longitud adecuada para llegar a las pinzas.Despoje los dos extremos del cable.Cuando se conecte a la base de carga habrá un cable de entrada y un cable de salida, tal como se muestra en la figura. Conecte el cable de entrada (IN) a la abrazadera de color rojo de la base de carga y el cable de salida (OUT) a la abrazadera de color negro.A continuación, cierre la cubierta.

Ahora puede fijar de forma permanente la base de carga en el suelo apretando las clavijas de retención de la base con la llave hexagonal suministrada. NOTA: Asegúrese de que el cable de entrada pasa en línea recta por debajo del centro de la base de carga.

Encender y probar la instalación Conecte el cable de alimentación al transformador y luego a la toma de corriente AC, el LED de la base de carga se encenderá. Si el indicador LED está apagado, consulte la Guía de solución de problemas. Al conectar, alinee la muesca en el conector del cable de alimentación (a) con la ranura en el conector del transformador (b). Asegúrese de que solo enrosca o desenrosca la parte destacada del conector. Si no se enciende la luz verde, compruebe las conexiones de alimentación. En caso de que el cable de alimentación esté dentro de la zona de trabajo, puede enterrarlo lo que sea necesario.

L dentro del área de trabajo, a pocos metros de la parte posterior de la base de carga.

Esta es la parte emocionante en la que podrá poner en marcha su Landroid

Abra el panel del teclado pulsando el gran botón rojo que hay en la parte superior del Landroid

Pulse y mantenga pulsado la tecla ON/OFF hasta que el Landroid

L se encienda. Introduzca el PIN predeterminado 0000. Pulse la tecla y cierre el panel del teclado: su Landroid

L buscará el camino hacia la base de carga. Observe como Landroid

vuelve a la base de carga y modifica la posición del cable delimitador, si fuera necesario. Si Landroid

Lvuelve con éxito a la base de carga, esto significa que la instalación se ha llevado a cabo correctamente. Ahora su Landroid

L comenzará a cargarse por completo.

L está fuera de su territorio, no se moverá y la pantalla mostrará el error “fuera del área de trabajo”. Colóquelo otra vez dentro de su territorio y repita el paso 2.

L se encuentra dentro de su territorio, pero la pantalla indica “fuera de la zona de corte” y el indicador LED está encendido, esto significa que ha sujetado los extremos del cable delimitador de forma incorrecta. Inviértalos.

L debe permanecer siempre encendido. Si alguna vez tiene que apagarlo, entonces asegúrese de colocarlo dentro del perímetro de trabajo antes de volverlo a encender.

L deja de funcionar inesperadamente, simplemente presione el botón STOP, abra su ventana de teclado numérico, coloque su botón ENCENDIDO/APAGADO en la posición de ENCENDIDO, corrija los problemas, presione el botón y cierre su ventana de teclado numérico. NOTA: Si su Landroid

L está en la base de carga durante un tiempo que lo había programado para cortar el césped, simplemente presione el botón de STOP y cierre el panel del teclado para enviar el aparato de nuevo a cortar el césped. NOTA: Consulte la Guía de programación y resolución de problemas para obtener más información. Advertencia71

Programación Una vez finalizada la instalación, ha llegado el momento de programar Landroid

L para configurar cuando quiere que se ponga en funcionamiento, utilizando la pantalla de teclado mostrada a continuación. Consulte la Guía de programación y solución de problemas incluida en la caja. ¿Está listo? El Landroid

L está diseñado para mantener el césped en una longitud perfecta durante la temporada, pero no está diseñado para deforestar una selva. Antes de usar por primera vez,

1. Debería cortar el césped a la altura deseada.

2. Asegúrese de que el área de trabajo está limpia de objetos tales como juguetes y ramas...

3. Ajuste la altura de corte de césped a su nivel máximo la primera vez y luego ajústela a su altura de preferida.

La próxima primavera ponga el Landroid

L a cortar césped un poco antes, cuando la hierba es todavía baja, así puede evitar el corte de césped preliminar.

Mantenerlo afilado Utilice siempre guantes cuando ajuste las hojas. Cada hoja de su Landroid

L tiene 4 bordes de corte. Dependiendo con la frecuencia con la que su Landroid

L siegue el césped, la hoja de corte necesitarán darse la vuelta o girarse periódicamente para trabajar con un nuevo borde de corte. Si su Landroid

L está programado para segar el césped todos los días, entonces será necesario girar las hojas de corte mensualmente para conseguir los mejores resultados en la siega. Cada hoja de corte tendrá una duración de hasta 4 meses cuando la siega se realice diariamente. Cuando la hoja de corte esté roma o desgastada, se debe cambiar por una hoja de repuesto proporcionada con su Landroid

L. También puede obtener las hojas de repuesto en su distribuidor de WORX más cercano. Mantenimiento El Landroid

L se ha diseñado y construido para permanecer al aire libre, independientemente de las condiciones adversas. Periódicamente limpie la plataforma de la acumulación y restos de hierba y su Landroid

L cortará césped sin problemas, año tras año, temporada tras temporada. No lave la máquina con una pistola de alta presión. Podría ocasionar daños en la batería o en la máquina. Escriba su código PIN aquí Hibernación Aunque es pesado, le recomendamos que durante el invierno guarde su Landroid

L en el cobertizo o en el garaje. Antes de guardar su Landroid

L, haga una recarga completa de la batería para evitar que sufra daño. A continuación, puede desconectar el enchufe de la base de carga. Un buen consejo para prolongar la vida de la batería es recargarla periódicamente durante el invierno. Una carga completa cada 3 meses estará bien. También le recomendamos que en invierno cubra la base con un tejido de nylon. Seguridad El Landroid

L es seguro para las personas y animales domésticos. En primer lugar, hay una gran distancia entre el borde exterior de la máquina y las hojas. Por otra parte, los sensores de inclinación detendrán automáticamente las hojas si la unidad se eleva del suelo. Protección Su Landroid

L está protegido por un código PIN. Este código PIN evita que puedan usarlo personas no autorizadas. Una vez que se lleve fuera de su territorio, ninguna persona que desconozca el código PIN podrá reiniciarlo. ¡Esto también significa que usted no podrá iniciar su Landroid

L si se olvida del código PIN! Le recomendamos encarecidamente que escriba el código PIN aquí como referencia para el futuro. Mejor aún, registre su Landroid

L en línea a www.worxlandroid.com e introduzca su código PIN allí. Usted tendrá acceso al código PIN en línea en cualquier momento.
