MANUAL DE UTILIZARE WG368E.9 WORX

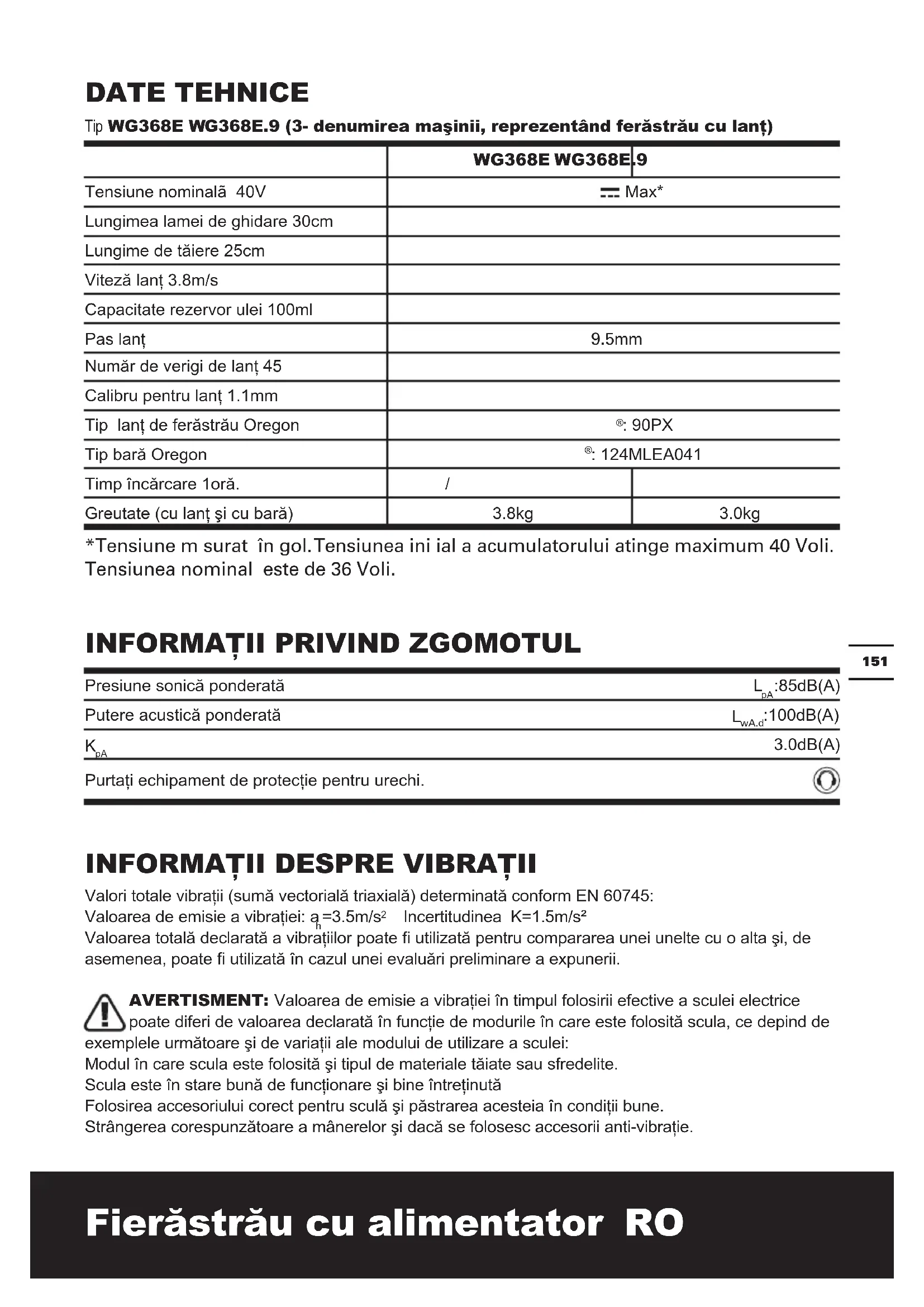

Tensiune nominalã 40V Max* Lungimea lamei de ghidare 30cm Lungime de tăiere 25cm Viteză lanţ 3.8m/s Capacitate rezervor ulei 100ml Pas lanţ 9.5mm Număr de verigi de lanţ 45 Calibru pentru lanţ 1.1mm Tip lanţ de ferăstrău Oregon

: 90PX Tip bară Oregon

: 124MLEA041 Timp încărcare 1oră. / Greutate (cu lanţ şi cu bară) 3.8kg 3.0kg *Tensiune męsuratę în gol. Tensiunea inięial a acumulatorului atinge maximum 40 Voli. Tensiunea nominalę este de 36 Voli.

Presiune sonică ponderată L

:85dB(A) Putere acustică ponderată

3.0dB(A) Purtaţi echipament de protecţie pentru urechi.

Valori totale vibraţii (sumă vectorială triaxială) determinată conform EN 60745: Valoarea de emisie a vibraţiei: a

Incertitudinea K=1.5m/s² Valoarea totală declarată a vibraţiilor poate utilizată pentru compararea unei unelte cu o alta şi, de asemenea, poate utilizată în cazul unei evaluări preliminare a expunerii. Valoarea de emisie a vibraţiei în timpul folosirii efective a sculei electrice poate diferi de valoarea declarată în funcţie de modurile în care este folosită scula, ce depind de exemplele următoare şi de variaţii ale modului de utilizare a sculei: Modul în care scula este folosită şi tipul de materiale tăiate sau sfredelite. Scula este în stare bună de funcţionare şi bine întreţinută Folosirea accesoriului corect pentru sculă şi păstrarea acesteia în condiţii bune. Strângerea corespunzătoare a mânerelor şi dacă se folosesc accesorii anti-vibraţie.152

Scula este folosită conform indicaţiilor din fabrică şi conform acestor instrucţiuni.

Pentru a corectă, estimarea nivelului de expunere în condiţii concrete de folosire trebuie să ia în considerare toate părţile ciclului de operare cum ar de câte ori scula este oprită şi cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnicativ nivelul de expunere de-a lungul perioadei de lucru totale. Ajută la micşorarea riscului de expunere le vibraţii. Păstraţi acest aparat în conformitate cu aceste instrucţiuni şi păstraţi-l bine gresat (dacă e cazul) Dacă acest aparat este folosit în mod constant, atunci cumprăaţi accesorii anti-vibraţie. Evitaţi folosirea aparaturii la temperaturi mai joase de 10

Planicaţi-vă programul de lucru pentru a folosi sculele cu număr mare de vibraţii de-a lungul a mai multe zile. ACCESORII

Ulei lubriant (100ml) 1 1 Capac de protejare a lamei 1 1 încărcător (WA3735) 1 / Acumulator (WA3536) 1 / Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta. Utilizaţi accesorii de bună calitate de la un producător cunoscut. Alegeţi tipul în funcţie de lucrarea pe care urmează să o efectuaţi. Consultaţi ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistenţă şi sfaturi.153

Nerespectarea avertismentelor şi instrucţiunilor poate duce la şoc electric, incendiu şi/sau accidentare gravă.

Termenul „sculă electrică” din avertismente se referă la scula electrică cu alimentare de la reţea (cu cordon de alimentare) sau scula electrică alimentată de la baterie (fără cordon de alimentare).

Spaţiile aglomerate şi întunecate predispun la accidente.

Sculele electrice produc scântei care pot aprinde praful sau vaporii.

Neatenţia vă poate face să pierdeţi controlul.

Fişele nemodicate şi bornele de ieşire potrivite vor reduce riscul de şoc electric.

Există un risc crescut de şoc electric în cazul în care corpul dvs. intră în contact cu obiectelelegate la pământ.

Apa care pătrunde în scula electrică creşte riscul de şoc electric.

Cordoanele de alimentare deteriorate sau încâlcite cresc riscul de şoc electric.

Utilizarea unui cordon de aimentare potrivit pentru utilizarea în aer liber reduce riscul de şoc electric.

Utilizarea unui RCD reduce riscul de şoc electric.

Un moment de neatenţie în timpul acţionării sculelor electrice poate duce la accidentarea personală gravă.

Echipamentul de protecţie, cum este masca de praf, încălţămintea de protecţie anti-derapantă, casca de protecţie sau protecţia auzului ,utilizat în condiţiile adecvate, reduce riscul accidentărilor.

Asiguraţi-vă că întrerupătorul este în poziţia oprit înainte de conectarea la sursa de alimentare şi/sau a bateriei, la ridicarea sau transportul sculei. Transportul sculelor154

electrice cu degetele pe întrerupător sau alimentarea sculelor electrice cu întrerupătorul pornit predispune la accidente.

O cheie xă lăsată ataşată pe o piesă în mişcare a sculei electrice poate duce la accidente grave.

Aceasta vă permite un control mai bun al sculei electrice în situaţii neaşteptate.

Îmbrăcămintea largă, bijuteriile sau părul lung pot prinse de piesele în mişcare.

Utilizarea instalaţiilor de colectare a prafului poate reduce pericolele legate de acesta.

Cu scula electrică adecvată ve-ţi efectua lucrarea mai bine şi mai sigur la viteza pentru care a fost proiectată.

Orice sculă electrică imposibil de controlat cu întrerupătorul este periculoasă şi trebuie reparată.

Astfel de măsuri de siguranţă preventive reduc riscul de pornire accidentală a sculei electrice.

Sculele electrice sunt periculoase în mâna utilizatorilor neinstruiţi.

Dacă este deteriorată, reparaţi scula electrică înainte de utilizare. Multe accidente sunt cauzate de scule electrice prost întreţinute.

Sculele aşchietoare margini ascuţite întreţinute adecvat sunt mai puţin predispuse la gripare şi sunt mai uşor de controlat.

Utilizarea sculei electrice pentru alte operaţii de cât pentru cele care a fost proiectată poate duce la situaţii periculoase.

Un încărcător potrivit pentru un tip de baterie poate produce un risc de incendiu când este utilizat la un alt tip de baterie.

Utilizarea oricărei alte baterii poate produce un risc de accidentare şi incendiu.

Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.

Dacă lichidul atinge ochii, cereţi asistenţă medicală de specialitate. Lichidul155

împroşcat din baterie poate cauza iritaţii sau arsuri sau chir orbirea.

Aceasta va asigura menţinerea utilizării în siguranţă şi de durată a sculei electrice.

În timpul lucrului cu un ferăstrău cu lanţ, într-un moment de neatenţie, îmbrăcămintea sau părţi ale corpului pot prinse de lanţul de ferăstrău.

Fixarea ferăstrăului cu lanţ în poziţie corporală inversă măreşte pericolul de accidente şi de aceea nu este permisă.

Contactul ferăstrăului cu lanţ cu un conductor aat sub tensiune poate pune sub tensiune componentele metalice ale sculei electrice şi duce la electrocutare.

Îmbrăcămintea de protecţie potrivită reduce pericolul de rănire provocată de aşchiile aate în zbor şi de atingerea involuntară a lanţului de ferăstrău.

În cazul utilizării ferăstrăului cu lanţ direct pe un copac există pericol de rănire.

Un teren alunecos sau suprafeţe de sprijin instabile, cum ar o scară, pot duce la pierderea echilibrului sau a controlului asupra ferăstrăului cu lanţ.

Atunci când tensiunea acumulată în brele lemnoase este eliberată, creanga întinsă poate lovi operatorul şi/sau smulge de sub controlul acestuia ferăstrăul cu lanţ.

Materialul subţire se poate încurca în lanţul de ferăstrău şi vă poate lovi sau vă poate face să vă pierdeţi echilibrul.

Manevrarea atentă a ferăstrăului cu lanţ reduce probabilitatea unei atingeri accidentale a lanţului de ferăstrău aat în mişcare.

Un lanţ de ferăstrău întins sau uns necorespunzător riscă să se rupă sau să genereze recul.

Mânerele unsuroase, murdărite cu ulei, alunecă din mână şi duc la pierderea controlului.

Utilizarea ferăstrăului cu lanţ pentru executarea operaţiilor neconforme destinaţiei poate duce la situaţii periculoase.

Reculul se poate produce, când vârful şinei de ghidare atinge un obiect sau când lemnul se încovoaie iar lanţul de ferăstrău se blochează în tăietură. În anumite cazuri, o atingere cu vârful şinei poate provoca o reacţie neaşteptată, direcţionată spre spate, la care şina de ghidare să e aruncată în sus şi spre operator. Blocarea lanţului de ferăstrău la marginea superioară a şinei de ghidare poate arunca rapid înapoi şina, spre operator. Orice astfel de reacţie vă poate face să pierdeţi controlul asupra ferăstrăului şi eventual să vă răniţi grav. Nu vă bazaţi exclusiv pe dispozitivele de siguranţă montate pe ferăstrăul cu lanţ. În calitate de utilizator al unui ferăstrău cu lanţ ar trebui să luaţi anumite măsuri, pentru a putea lucra fără accidente şi fără a vă răni. Reculul este consecinţa utilizării necorespunzătoare sau greşite a sculei electrice. El poate împiedicat prin măsuri preventive adecvate, asemenea celor descrise în cele ce urmează:

Dacă se adoptă măsuri adecvate, operatorul poate stăpâni forţele de recul. Nu lăsaţi niciodată din mână ferăstrăul cu lanţ.

umerilor. Astfel veţi evita contactul involuntar cu vârful şinei şi veţi putea controla mai bine ferăstrăul cu lanţ în situaţii neaşteptate.

Şinele şi lanţurile de ferăstrău de schimb necorespunzătoare pot duce la ruperea lanţului sau la recul.

Limitatoarele de adâncime prea joase măresc probabilitatea de producere a reculului.

Când acumulatorul nu este utilizat, ţineţi-l la distanţă de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii.

Un încărcător destinat unui anumit tip de acumulator poate genera riscul de izbucnire a incendiilor dacă este utilizat cu un alt acumulator.

AVERTISMENT Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucţiuni. Purtaţi echipament de protecţie pentru urechi Purtaţi echipament de protecţie pentru ochi Purtaţi mască de protecţie contra prafului Nu expuneţi la umezeală Nu expuneţi la ploaie sau apă Nu ardeţi Nu aruncaţi acumulatorii. Returnaţi acumulatorii consumaţi la punctul local de colectare sau reciclare. Acest produs a fost marcat cu un simbol referitor la înlăturarea deşeurilor electrice şi electronice. Acesta semnică faptul că produsul nu trebuie depus în acelaşi loc cu deşeurile menajere, ci trebuie returnat într-un sistem de colectare ce respectă Directiva Europeană 2002/96/CE. Ulterior va reciclat sau dezasamblat pentru a reduce impactul asupra mediului. Echipamentele electrice şi electronice pot periculoase pentru mediul înconjurător şi pentru sănătatea umană deoarece conţin substanţe periculoase.158

Fierăstrăul este destinat tăierii copacilor, trunchiurilor de copaci, crengilor, traverselor din lemn, plăcilor de lemn etc. Se pot realiza tăieturi longitudinale sau transversale. Acest produs nu este adecvat pentru tăierea materialelor minerale.

1. Despachetaţi cu atenţie toate componentele.

2. Aşezaţi erăstrăul pe o suprafaţă plană.

3. Folosiţi numai lanţuri WORX create special

pentru această bară.

4. Treceţi lanţul (8) prin fanta din jurul barei

de ghidare (7). Asiguraţi-vă că lanţul este instalat pentru a se roti în direcţia corectă, prin consultarea simbolului de direcţie (13) de pe corpul erăstrăului (consultaţi B). Asiguraţi- vă că placa de tensionare a barei (17) este orientată către exterior. (Consultaţi A)

5. Potriviţi lanţul pe pinionul de acţionare (12),

astfel încât şurubul pentru bara de prindere (16) şi cele două urechi de xare a barei (14), aate pe clema de prinde a barei (20) intră în locaşul aat pe bara de ghidare (7). (Consultaţi B)

6. Asiguraţi-vă că toate componentele sunt

aşezate corespunzător. (Consultaţi C)

7. Montaţi protecţia pentru lanţ (11) şi asiguraţi-

vă că mecanismul de prindere a lanţului (19) intră în mod corect în protecţia pentru lanţ (11). (Consultaţi D)

8. Strângeţi protecţia pentru lanţ (11) prin rotirea

butonului de tensionare a lanţului (10) în sensul acelor de ceasornic, până se obţine o strângere adecvată. (Consultaţi E)

Lanţurile noi pentru erăstraie se vor întinde. Vericaţi frecvent tensiunea lanţului cu ocazia primei utilizări şi strângeţi lanţul atunci când acesta se slăbeşte în jurul barei de ghidare (7).

1. Aşezaţi erăstrăul pe o suprafaţă plană.

2. Rotiţi butonul de tensionare a lanţului (10) în

sens invers acelor de ceasornic până când se obţinere o strângere adecvată. Tensiunea este reglată în mod automat atunci când se realizează strângerea cu ajutorul butonului de tensionare a lanţului. Mecanismul cu clichet (a) previne slăbirea tensiunii lanţului. (Consultaţi F1)

3. Vericaţi de două ori tensiunea obţinută

cu ajutorul butonului rotativ de tensionare a lanţului. Veţi obţine o tensionare corectă atunci când lanţul (8) poate ridicat cu aprox. 3-6 mm de pe bara de ghidare (7), în partea centrală (zalele lanţului ar trebui să rămână aliniate cu bara). Acest lucru se poate verica prin folosirea unei mâini pentru a ridica lanţul, contra greutăţii instrumentului. (Consultaţi F2)159

Pentru a vă asigura că nu există îndoituri ale lanţului, folosiţi o şurubelniţă pentru a mişca lanţul în jurul barei de ghidare. Lanţul ar trebui să se mişte liber. (Consultaţi F3)

4. Atunci când lanţul are joc, deşurubaţi butonul

de tensionare a lanţului complet şi înşurubaţi strâns placa de acoperire cu butonul de blocare din nou.

durata de viaţă a lanţului şi capacitatea de tăiere a instrumentului depind de o lubriere optimă. Din acest motiv, lanţul este gresat în mod automat în timpul funcţionării.

1. Aşezaţi erăstrăul pe o suprafaţă plană,

cu capacul oriciului de umplere cu ulei (4) orientat în sus.

2. Curăţaţi zona din jurul capacului oriciului

de umplere cu ulei cu o cârpă, după care deşurubaţi capacul.

3. Adăugaţi ulei pentru gresarea barei şi a

lanţului, până când rezervorul este plin. ISO VG32 Pentru gresarea barei şi a lanţului se poate utiliza ulei de la orice producător.

4. Preveniţi pătrunderea în rezervor a murdăriei

sau a reziduurilor, iar la nal puneţi la loc capacul oriciului de umplere cu ulei şi strângeţi-l.

Funcţionarea sistemului de lubriere automată a lanţului poate vericată pornind ferăstrăul şi ţinându-l cu vârful îndreptat în direcţia unui carton sau a unei hârtii de pe sol. Dacă apare o dâră crescândă de ulei atunci rezultă că lubrierea automată funcţionează impecabil. Dacă uleiul nu este dozat în mod regulat, în ciuda faptului că rezervorul de ulei este plin, contactaţi un agent al serviciului de relaţii cu clienţii WORX sau un agent de service autorizat WORX. Nu atingeţi solul cu lanţul, păstraţi o distanţă de siguranţă de 30 cm.

Acumulatorul este NEÎNCĂRCAT şi trebuie să îl încărcaţi o dată înainte de utilizare. Încărcătorul furnizat este compatibil cu acumulatorul litiu-ion montat în maşină. Nu utilizaţi un alt acumulator.

Acumulatorul litiu-ion este protejat împotriva descărcării complete. Când acumulatorul este descărcat, maşina este oprită cu ajutorul unui circuit de protecţie. Într-un mediu cald sau după o utilizare intensă, acumulatorul se poate încinge prea tare pentru a putea încărcat. Permiteţi răcirea acestuia înainte de a-l reîncărca.160

Apăsaţi butonul de eliberare a acumulatorului (9) pentru eliberarea acumulatorului din unealtă. După reîncărcare, introduceţi acumulatorul în portul destinat acestuia. (Consultaţi G). Este sucient să împingeţi şi să aplicaţi o uşoară presiune. Vericaţi dacă acumulatorul este xat corespunzător.

Indicatoarele LED detectează şi aşează constant starea acumulatorului după cum urmează: Apăsaţi butonul “POWERTEST”, butonul de iluminare se aprinde. Când sunt aprinse cele trei lumini verzi, nivelul de încărcare a acumulatorului este maxim. Când sunt aprinse două lumini ( ), nivelul de încărcare a acumulatorului este mediu. Când este aprinsă doar o lumină verde ( ), nivelul de încărcare a acumulatorului este minim.

Pentru a porni instrumentul, apăsaţi butonul de blocare (3), după care apăsaţi complet comutatorul de pornire/oprire (2) şi menţineţi-l în această poziţie. Acum puteţi elibera butonul de blocare (3). Pentru a opri instrument, eliberaţi comutatorul de pornire/oprire (2).

1. Introduceţi acumulatorul în instrument

2. Asiguraţi-vă că secţiunea care urmează să

e tăiată nu se aă pe pământ. Acest lucru previne contactul dintre lanţ (8) şi pământ atunci când se realizează tăierea. Atingerea pământului atunci când lanţul se aă în mişcare este periculoasă şi va conduce la tocirea lanţului.

3. Utilizaţi ambele mâini pentru a prinde ferm

ferăstrăul. Utilizaţi întotdeauna mâna stângă pentru a prinde mânerul frontal şi mâna dreapta pentru a prinde mânerul posterior. Menţineţi o priză fermă. Toate degetele trebuie să se înfăşoare în jurul mânerelor ferăstrăului. (Consultaţi K)

4. Asiguraţi-vă că xaţi bine picioarele pe sol.

Păstraţi picioarele la acelaşi nivel cu umerii. Asiguraţi-vă că distribuiţi greutatea în mod egal pe ambele picioare.

5. Când sunteţi pregătit să tăiaţi, apăsaţi butonul

de blocare (3) complet cu degetul mare de la mâna dreaptă şi strângeţi declanşatorul. Acest lucru va determina pornirea erăstrăului. Eliberarea declanşatorului va determina oprirea erăstrăului. Asiguraţi-vă că erăstrăul funcţionează la viteză maximă înainte de a începe să tăiaţi.

6. Când începeţi să tăiaţi, aşezaţi cu atenţie

lanţul aat în mişcare pe bucata de lemn. Ţineţi ferm erăstrăul pentru a evita ca acesta să sară sau să se deplaseze în lateral.

7. Ghidaţi erăstrăul aplicând o presiune uşoară

şi nu exercitaţi o forţă excesivă asupra acestuia. Motorul va lucra în suprasarcină şi se poate arde. Motorul vă va ajuta să nalizaţi lucrarea mai bine şi în condiţii de siguranţă sporite dacă îl utilizaţi la viteza pentru care a161

8. Scoateţi erăstrăul din bucata de lemn tăiată

cât timp acesta se aă în continuare la viteză maximă. Opriţi funcţionarea erăstrăului eliberând comutatorul de pornire/oprire. Asiguraţi-vă că erăstrăul s-a oprit complet din funcţionare înainte de a-l aşeza jos.

9. Exersaţi utilizarea erăstrăului folosind bucăţi

de lemn rămase în urma tăierii şi lucraţi într-o zonă sigură până când vă familiarizaţi cu erăstrăul şi îl puteţi utiliza cu uşurinţă, cu mişcări uide şi la o viteză de tăiere constantă.

Acest erăstrău este dotat cu un lanţ şi cu o bară de ghidare care permit reducerea la minim a reculului. Ambele componente reduc riscul de recul al lanţului. Cu toate acestea, există în continuare un oarecare risc de recul la folosirea acestui erăstrău. Următorii paşi vor reduce riscul de recul

• Utilizaţi ambele mâini pentru a prinde ferăstrăul în timp ce ferăstrăul funcţionează. Menţineţi o priză fermă. Degetele trebuie aşezate în jurul mânerelor ferăstrăului.

• Menţineţi toate elementele de siguranţă pe ferăstrău. Asiguraţi-vă că funcţionează corespunzător.

• Nu tăiaţi cu erăstrăul deasupra capului sau peste nivelul umerilor.

• Menţineţi-vă permanent echilibrul şi sprijiniţi- vă ferm pe picioare.

• Menţineţi o poziţie uşor către partea stângă a erăstrăului. Acest lucru ajută la evitarea menţinerii corpului aliniat cu lanţul.

• Nu lăsaţi vârful lamei de ghidare să intre în contact cu niciun obiect când lanţul de ferăstrău se mişcă.

• Nu încercaţi niciodată să tăiaţi două bucăţi de lemn în acelaşi timp. Tăiaţi o singură bucată de lemn o dată.

• Nu introduceţi vârful lamei de ghidare şi nu efectuaţi tăieturi oblice (perforând lemnul utilizând vârful lamei).

• Aveţi grijă la deplasarea lemnului sau la alte forţe care pot prinde lanţul de ferăstrău.

• Acordaţi atenţie maximă când reluaţi o tăietură anterioară.

• Folosiţi numai lanţul şi bara de ghidare cu caracteristici de reducere a reculului care au fost furnizate împreună cu acest erăstrău.

• Nu utilizaţi niciodată un lanţ de ferăstrău uzat sau slăbit. Menţineţi lanţul de ferăstrău ascuţit cu tensiunea corespunzătoare.

1. Folosiţi erăstrăul numai după ce vă asiguraţi

că aveţi o poziţie fermă a picioarelor.

2. Ţineţi erăstrăul în partea dreaptă a corpului

3. Lanţul (8) trebuie să se rotească la viteză

maximă înainte de a intra în contact cu lemnul.

4. Folosiţi dinţii de prindere din metal (9) pentru

a asigura contactul dintre erăstrău şi lemn înainte de a începe tăierea.

5. Folosiţi dinţii de prindere ca punct de sprijin (a)

atunci când tăiaţi. (Consultaţi M)

6. Nu utilizaţi erăstrăul cu mâinile complet

întinse, nu încercaţi să tăiaţi bucăţi de lemn la care ajungeţi cu dicultate şi nu folosiţi scări pentru a ajunge la aceste bucăţi de lemn (Consultaţi N).

moarte. Când tăiaţi butuci sprijiniţi la ambele capete, începeţi să tăiaţi de sus (Y) la aproximativ 1/3 de diametru în buştean şi apoi nalizaţi tăietura (Z) din partea de jos pentru a evita contactul ferăstrăului Jawsaw

cu solul. Când tăiaţi butuci sprijiniţi la un singur capăt, începeţi tăietura de jos (Y) la aproximativ 1/3 de diametru în buştean şi nalizaţi tăietura de sus (Z) pentru a evita ruperea buşteanului sau blocarea uneltei.

Dacă în zonă există două sau mai multe persoane, care simultan debitează buşteni şi doboară copaci, distanţa dintre persoanele care debitează buşteni şi care doboară copaci ar trebui să e cel puţin de două ori mai mare decât înălţimea copacului care trebuie doborât. La doborârea copacilor aveţi grijă să nu puneţi în pericol alte persoane, să nu atingeţi linii electrice şi să nu produceţi pagube materiale. Dacă un copac atinge o linie electrică, trebuie înştiinţată neîntârziat asupra acestui fapt întreprinderea furnizoare de energie. La lucrările de tăiere în pantă operatorul ferăstrăului cu lanţ trebuie să staţioneze în amonte de copacul care trebuie doborât, pentru că, după tăiere, copacul se va rostogoli sau va aluneca probabil în aval. Înainte de tăiere trebuie stabilită o cale de retragere iar dacă este necesar, aceasta se va elibera de obstacole. Calea de retragere ar trebui să plece de la linia de tăiere dorită şi să ducă oblic înapoi. În scopul determinării direcţiei de cădere a copacului, înainte de tăierea acestuia trebuie avute în vedere înclinarea naturală a copacului, poziţia crengilor mai mari şi direcţia vântului. Trebuie îndepărtate din copac murdăria, pietrele, scoarţa care s-a desprins, cuiele, clemele şi sârma. Faceţi o crestătură (X–W) perpendicular pe direcţia de cădere, având o adâncime de 1/3 din diametrul trunchiului. Executaţi mai întâi crestătura orizontală inferioară. Astfel veţi evita blocarea lanţului de ferăstrău sau a şinei de ghidare la executarea celei de a doua crestături. Faceţi tăietura de cădere (Y) la cel puţin 50 mm deasupra crestăturii orizontale. Nu executaţi tăietura de cădere complet ci numai atât de adânc încât să mai rămână o legătură (margine de doborâre), care să acţioneze ca o balama. Astfel veţi împiedica răsucirea copacului şi căderea acestuia în direcţie greşită. Nu tăiaţi complet marginea rămasă. În momentul apropierii tăieturii de cădere de margine, copacul ar trebui să înceapă să cadă. În cazul în care se pare că, copacul nu va cădea în direcţia dorită sau se înclină înapoi iar lanţul de ferăstrău se blochează, întrerupeţi tăierea şi introduceţi pene de lemn, material plastic sau aluminiu în linia de tăiere dorită, pentru deschiderea tăieturii şi doborârea copacului. Când copacul începe să cadă scoateţi ferăstrăul din tăietură, opriţi-l, puneţi-l jos şi părăsiţi zona periculoasă folosind calea de retragere stabilită. Fiţi atenţi la crengile care cad şi nu vă împiedicaţi. Introduceţi acum pana (Z) în tăietura orizontală pentru a determina căderea copacului. Aveţi grijă la crengile care ar putea cădea atunci când copacul începe să se mişte.

Prin tăierea crengilor se înţelege tăierea de separare a crengilor copacului doborât. La tăierea crengilor, în primă etapă evitaţi crengile mai mari, îndreptate în jos, care sprijină copacul. Tăiaţi crengile mai mici conform gurii, dintr-o singură tăietură. Crengile tensionate trebuie tăiate de jos în sus, pentru a evita prindrea şi blocarea ferăstrăului.

Prin aceasta se înţelege secţionarea copacului doborât în mai multe părţi. Asiguraţi-vă o poziţie stabilă şi aveţi grijă să vă repartizaţi uniform greutatea corporală pe ambele picioare. Dacă este posibil, ar trebui să sprijiniţi trunchiul de copac punând dedesubt crengi, grinzi sau pene. Respectaţi instrucţiunile simple pentru o tăiere uşoară cu ferăstrăul. Dacă trunchiul de copac este sprijinit uniform de toată lungimea sa, tăiaţi pornind de sus. Dacă trunchiul de copac este sprijin la un capăt, tăiaţi mai întâi 1/3 din diametrul trunchiului începând din partea inferioară, apoi tăiaţi restul de sus în jos, până la nivelul tăieturii executate de jos în sus. (Consultaţi S) Dacă trunchiul de copac este sprijint la ambele capete, tăiaţi mai întâi 1/3 din diametrul trunchiului începând din partea de sus, apoi tăiaţi 2/3 plecând din partea inferioară, până la nivelul tăieturii executate de sus în jos. (Consultaţi T)163

Urmaţi instrucţiunile de întreţinere din acest manual. Curăţarea şi întreţinerea corespunzătoare a lanţului de ferăstrău şi a lamei de ghidare, precum şi a ferăstrăul în general, poate reduce riscul de recul. Inspectaţi şi întreţineţi ferăstrăul după ecare utilizare. Acest lucru va creşte durata de viaţă a ferăstrăului dumneavoastră. Chiar după o ascuţire corespunzătoare, riscul de recul poate creşte după ecare ascuţire.

1. Scoateţi acumulatorul din ferăstrău:

• Dacă nu este utilizat.

• înainte de a vă deplasa dintr-un loc în altul;

• Înainte de a înlocui accesoriile sau dispozitivele de ataşare, precum lanţul de ferăstrău sau lama de ghidare.

2. Înainte de ecare utilizare, inspectaţi ferăstrăul.

Vericaţi cu atenţie erăstrăul în cazul în care mecanismul de protecţie a utilizatorului sau o altă componentă a fost deteriorată. Vericaţi pentru a vedea dacă există deteriorări care ar putea afecta siguranţa operatorului sau funcţionarea erăstrăului. Vericaţi alinierea sau conexiunile dintre componentele mobile. Vericaţi dacă există componente rupte sau deteriorate. Nu folosiţi erăstrăul dacă există deteriorări de natură să afecteze siguranţa sau funcţionarea. Asiguraţi- vă că repararea se realizează într-un centru de service autorizat. Pentru a găsi un centru de service autorizat, accesaţi www.worx.com

3. Întreţineţi cu grijă erăstrăul.

• Nu expuneţi niciodată erăstrăul la condiţii de ploaie.

• Păstraţi lanţul de ferăstrău ascuţit, curat şi lubriat pentru o funcţionare mai bună şi mai sigură.

• Urmaţi paşii evidenţiaţi în acest manual pentru a ascuţi lanţul de ferăstrău.

• Menţineţi mânerele uscate, curate şi nu permiteţi ca acestea să intre în contact cu ulei sau vaselină.

• Menţineţi toate şuruburile şi piuliţele strânse.

4. La efectuarea operaţiilor de service, utilizaţi numai

piese de schimb identice cu cele înlocuite.

5. Depozitaţi întotdeauna în condiţii optime erăstrăul

atunci când nu îl utilizaţi

• Într-un loc înalt sau încuiat, departe de copii.

Pentru a maximiza durata de viaţă a barei, se recomandă să respectaţi următoarele indicaţii privind întreţinerea. Şinele barei pe care este aşezat lanţul trebuie să e curăţate înainte de depozitarea instrumentului sau dacă bara şi lanţul sunt murdare. Şinele trebuie curăţate de ecare dată când este scos lanţul. La ecare 5 ore de utilizare, întoarceţi bara, astfel încât şina de jos şi şina de sus să e poziţionate invers.164

1. Demontaţi protecţia pentru lanţ, bara şi lanţul.

(consultaţi secţiunea ASAMBLAREA)

2. Folosind o perie de sârmă, o şurubelniţă

sau un instrument similar, curăţaţi urmele de murdărie de pe şinele barei. (Consultaţi V)

3. Aveţi grijă să curăţaţi complet locurile prin care

• Fierăstrăul taie într-o parte sau în unghi;

• Fierăstrăul trebuie forţat pentru a înainta în tăietură;

• Alimentarea cu ulei a barei şi a lanţului este inadecvată. Vericaţi starea barei de ghidare de ecare dată când lanţul este ascuţit. O bară de ghidare uzată va determina deteriorarea lanţului şi va îngreuna tăierea. După ecare utilizare, cu unitatea deconectată de la sursa de alimentare, curăţaţi rumeguşul de pe bara de ghidare şi din oriciul pinionului. Când partea de sus a şinei este neuniformă, folosiţi o pilă pentru a reface muchiile şi părţile laterale, astfel încât acestea să e drepte. Pilirea muchilor şi părţilor laterale ale şinei Canelură uzată Canelură corectă Înlocuiţi bara de ghidare când canelura este uzată, când bara de ghidare este îndoită sau crăpată sau când are loc o supraîncălzire sau o debavurare a şinelor. Dacă se impune înlocuirea, folosiţi numai bare de ghidare specice pentru erăstrăul dvs. (tipul acesteia poate regăsit în lista cu piese de înlocuire sau pe autocolantul aat pe erăstrău).

Montaţi lanţul şi bara de ghidare după cum se descrie în secţiunea „Asamblarea şi tensionarea lanţului”. Canalul de ghidare al lamei se uzează în timp. Înainte de a schimba lanţul de ferăstrău, rotiţi lama cu 180°, pentru a compensa uzura; aceasta prelungeşte durata de folosinţă a lamei. Vericaţi roata de lanţ. Dacă acesta este uzat sau deteriorat ca urmare a tensiunilor la care a fost supus, solicitaţi înlocuirea acestuia de către un agent de service autorizat. Dacă bara lanţului este uzată excesiv sau deteriorată, demontaţi mecanismul de prindere şi tensionare a lanţului de pe bară prin desfacerea şurubului (rotire în sens invers acelor de ceasornic). După aceea, montaţi mecanismul de prindere şi tensionare în noua bară prin strângerea şurubului (rotire în sensul acelor de ceasornic). Urechea mecanismului de prindere şi tensionare (a) trebuie introdusă în oriciul barei. (Consultaţi W)

Menţineţi lanţul ferăstrăului ascuţit. Veţi tăia mai rapid şi mai sigur. Un lanţ de ferăstrău tocit va cauza uzura rapidă a roţii de lanţ, lamei de ghidare, lanţului de ferăstrău şi motorului. Dacă trebuie să forţaţi pătrunderea lanţului de ferăstrău în lemn şi tăierea produce doar rumeguş cu câteva aşchii mari, lanţul de ferăstrău este uzat.

Purtaţi mănuşi cu rezistenţă sporită atunci când realizaţi operaţii de mentenanţă sau reparaţii asupra acestui instrument. Întotdeauna scoateţi acumulatorul din erăstrău înainte de a realiza orice operaţii de mentenanţă sau reparaţii asupra acestui instrument. Nu este necesar să scoateţi lanţul sau lama când lubrianţi roata de lanţ.

1. Curăţaţi lama de ghidare şi roata de lanţ.

2. Utilizând o pompă de uns, introduceţi vârful

acesteia în oriciul de lubriere şi injectaţi unsoare până când iese pe muchia exterioară a vârfului roţii de lanţ (Consultaţi X)

3. Pentru a roti pinionul, eliberaţi mecanismul de

oprire a lanţului şi trageţi de lanţ (cu mâna)165

până când partea negresată a pinionului este aliniată cu oriciul de gresare. Repetaţi procedura de lubriere.

Curăţaţi carcasa din material plastic a ferăstrăului cu lanţ cu o perie moale şi o lavetă curată. Nu este permis să folosiţi apă, solvent şi ceară de lustruit. Îndepărtaţi toate murdăriile, în special din fantele de aerisire ale motorului. După o durată de utililizare de 1 – 3 ore demontaţi capacul de acoperire, lama şi lanţul de ferăstrău şi curăţaţi-le cu o perie. Îndepărtaţi cu peria toate depunerile aderente din zona de sub capacul de acoperire, roata de lanţ şi dispozitivul de xare a lamei. Curăţaţi cu o lavetă curată duza de ulei. În cazul în care ferăstrăul cu lanţ urmează a depozitat o perioadă mai îndelungată, curăţaţi lanţul de ferăstrău şi lama. Depozitaţi ferăstrăul cu lanţ într-un loc sigur, uscat şi inaccesibil copiilor. Nu puneţi alte obiecte pe scula electrică. Pentru a preveni scurgerile, asiguraţi-vă că utilajul este păstrat în poziţie orizontală (cu capacul oriciului de umplere cu ulei (4) orientat în sus). Atunci când depozitaţi utilajul în ambalajul original, este necesar ca rezervorul de ulei să e golit complet.

Acest produs a fost marcat cu un simbol referitor la înlăturarea deşeurilor electrice şi electronice. Acesta semnică faptul că produsul nu trebuie depus în acelaşi loc cu deşeurile menajere, ci trebuie returnat într- un sistem de colectare ce respectă Directiva Europeană 2002/96/CE. Ulterior va reciclat sau dezasamblat pentru a reduce impactul asupra mediului. Echipamentele electrice şi electronice pot periculoase pentru mediul înconjurător şi pentru sănătatea umană deoarece conţin substanţe periculoase.166

Simptom Ferăstrăul cu lanţ nu funcţionează Acumulatorul este consumat Siguranţă defectă Încărcaţi acumulatorul Înlocuiţi siguranţa Ferăstrăul cu lanţ lucrează intermitent Conexiune slabă Cabluri interne slăbit Întrerupătorul pornit/oprit defect Contactaţi agentul de service Contactaţi agentul de service Contactaţi agentul de service Lanţul de ferăstrău este uscat Nu există ulei în rezervor Aerisirea dopului de închidere al rezervorului de ulei este înfundată Canalul de scurgere a uleiului este înfundat Completaţi cu ulei Curăţaţi dopul de închidere al rezervorului de ulei Curăţaţi canalul de scurgere a uleiului Frâna nu elimină efectul de recul Frâna nu opreşte rotirea lanţului Contactaţi agentul de service Lanţul/Bara lanţului se supraîncălzeşte Nu există ulei în rezervor Aerisirea dopului de închidere al rezervorului de ulei este înfundată Canalul de scurgere a uleiului este înfundat Lanţul de ferăstrău este întins prea tare Lanţul de ferăstrău este tocit Completaţi cu ulei Curăţaţi dopul de închidere al rezervorului de ulei Curăţaţi oriciul de ieşire pentru trecerea uleiului Reglaţi butonul rotativ de blocare Ascuţiţi sau înlocuiţi lanţul de ferăstrău Ferăstrăul cu lanţ se smulge, vibrează sau nu taie corect Lanţul nu este întins sucient Lanţul de ferăstrău este tocit Lanţul de ferăstrău este uzat Dinţii de ferăstrău sunt îndreptaţi în direcţia greşită Reglaţi întinderea lanţului Ascuţiţi sau înlocuiţi lanţul de ferăstrău Înlocuiţi lanţul de ferăstrău Montaţi corect lanţul de ferăstrău Nu utilizaţi niciodată instrumente care au comutatoare de pornire/oprire defecte sau un mecanism defect de protejare a mâinilor împotriva reculului. În cazul tuturor celorlalte tipuri de defecţiuni tehnice, contactaţi biroul de asistenţă sau cel mai apropiat centru de service.167

COnFORmITATE Subsemnaţii, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declarăm că produsul, Descriere: wOR

Funcţie: T Respectă următoarele Directive,

2000/14/CE modicată prin 2005/88/CE - Procedură de evaluare a conformităţii conformă

- Nivel de putere sonoră măsurat - Nivel de putere sonoră garantat declarat

Se conformează standardelor,

Persoana responsabilă pentru elaborarea şei tehnice,
