BEDIENUNGSANLEITUNG WG368E.9 WORX

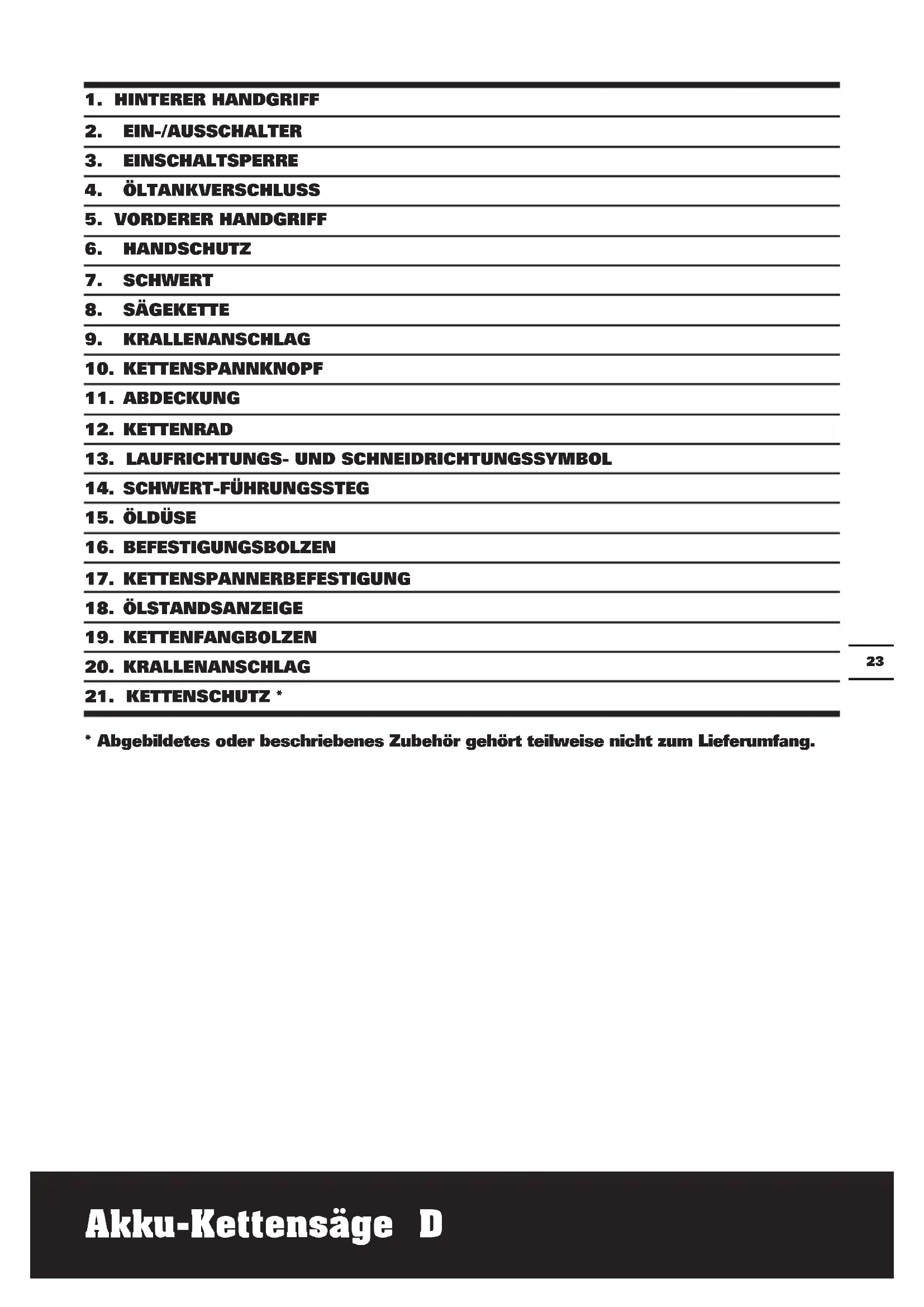

13. LAUFRICHTUNGS- UND SCHNEIDRICHTUNGSSYMBOL

14. SCHWERT-FÜHRUNGSSTEG

16. BEFESTIGUNGSBOLZEN

17. KETTENSPANNERBEFESTIGUNG

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.Akku-Kettensäge D

TECHNISCHE DATEN Type WG368E WG368E.9 (3- Bezeichnung der Maschine, repräsentiert die Kettensäge) WG368E WG368E.9 Nennspannung 40V Max* Schwertlänge 30cm Schnittlänge 25cm Kettengeschwindigkeit 3.8m/s Füllmenge Öl-Vorratsbehälter 100ml Kettenteilung 9.5mm Anzahl der Treibglieder 45 Kettenbreite 1.1mm Sägekettentyp Oregon

: 90PX Schwerttyp Oregon

: 124MLEA041 Ladezeit 1Stunde / Gewicht (inkl. Ketten & Schwert) 3.8kg 3.0kg

• Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 40 Volt. Nennspannung ist 36 Volt.

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L

:85dB(A) Gewichtete Schallleistung L wA.d :100dB(A)

3.0dB(A Tragen Sie einen Gehörschutz

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745: Vibrationsemissionswert: a

Unsicherheit K=1.5m/s² Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläufigen Expositionsbewertung verwendet werden. WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Der Pflege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand.Akku-Kettensäge D

Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch. Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand-Arm-Vibrationssyndroms kommen. WARNUNG: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden. So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich). Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZUBEHÖRTEILE WG368E WG368E.9 Sägekettenhaftöl (100ml) 1 1 Kettenschutz 1 1 Ladegerät (WA3735) 1 / Akku (WA3536) 1 / Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.Akku-Kettensäge D

SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske,Akku-Kettensäge D

rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) VERWENDUNG UND BEHANDLUNG

DES ELEKTROWERKZEUGES a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) VERWENDUNG UND BEHANDLUNG

DES AKKUWERKZEUGS a) Laden Sie die Akkus nur in Ladegeräten auf, die vom HerstellerAkku-Kettensäge D

empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. SICHERHEITSHINWEISE

1. Halten Sie bei laufender Säge alle

Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

2. Halten Sie die Kettensäge mit Ihrer

rechten Hand am hinteren Handgriff und mit Ihrer linken Hand am vorderen Handgriff fest. Das Festhalten der Kettensäge in einer anderen Arbeitshaltung erhöht das Risko von Verletzungen und darf nicht angewendet werden.

3. Halten Sie das Elektrowerkzeug

ausschließlich an den isolierten Griffflächen, da es vorkommen kann, dass die Kettensäge mit verdeckter Verkabelung in Berührung gerät. Falls Kettensägen mit Strom führenden Leitern in Berührung kommen, können frei liegende Teile des Elektrowerkzeuges unter Spannung gesetzt werden und Stromschläge verursachen.

4. Tragen Sie Schutzbrille

und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzbekleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.

5. Arbeiten Sie mit der Kettensäge nicht

auf einem Baum. Bei Betrieb einer Kettensäge auf einem Baum besteht Verletzungsgefahr.

6. Achten Sie immer auf einen festen

Stand und benutzen Sie die Kettensäge nur, wenn Sie auf gefestigtem, sicheren und ebenen Untergrund stehen. Rutschiger oder instabiler Untergrund kann bei Benutzung von Leitern zum Verlust der Kontrolle über die Balance und der Kettensäge führen.

7. Rechnen Sie beim Schneiden eines

unter Spannung stehenden Astes damit, das dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

8. Seien Sie besonders vorsichtig beim

Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

9. Tragen Sie die Kettensäge am

vorderen Griff mit stillstehender Sägekette und nach hinten zeigender Führungsschiene. Bei Transport oderAkku-Kettensäge D

Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette. 10.Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen. 11.Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle. 12.Nur Holz sägen. Die Kettensäge nur für Arbeiten verwenden, für die sie bestimmt ist – Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

URSACHEN UND VERMEIDUNG EINES

RÜCKSCHLAGS: Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt. Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird. Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrichtung zurückstoßen. Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden: – Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen. – Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht. – Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette oder zu Rückschlag führen. – Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

SICHERHEIT HINWEISE FÜR

AKKUPACK a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken. b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern,Akku-Kettensäge D

Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen. c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden. d) Akkupack nicht mechanischen Stößen aussetzen. e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen. f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden. g) Akkupack sauber und trocken halten. h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.

i) Akkupackmuss vor Gebrauch

aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen. j) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen. k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten. l) Akkupacks funktionieren bei normaler Zimmertemperatur (20°C ± 5°C) am besten. m) Beim Entsorgen von Akkupacks sollten Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden. n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen. o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist. p) Akkupacks von Kindern fernhalten. q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren. r) Den Akku bei Nichtverwendung aus dem Gerät nehmen. s) Ordnungsgemäß entsorgen.Akku-Kettensäge D

BESTIMMUNGSGEMÄSSER GEBRAUCH

Die Kettensäge ist für das Sägen von Bäumen bestimmt, Baumstämme, Äste, Balken, Bohlen, etc. Cuts kann mit oder quer zur Faser gesägt werden. Dieses Produkt eignet sich nicht für das Sägen von mineralischen Stoffen. MONTAGE WARNUNG! Vor dem Berühren der Kette bzw. dem Vornehmen von Einstellungen ist darauf zu achten, dass das Gerät ausgeschaltet und der Akku entfernt ist. Bei Handhabung der Sägekette stets Schutzhandschuhe tragen.

1. Alle Teile vorsichtig auspacken.

2. Die Kettensäge auf einer geraden Fläche

3. Verwenden Sie nur Original WORX Ketten

für das jeweilige Kettenschwert.

4. Die Sägekette (8) in die umlaufende Nut

des Schwertes (7) einlegen. Auf die richtige Laufrichtung achten. Die Kette mit dem Laufrichtungssymbol (13) vergleichen. (Siehe B). Achten Sie darauf, dass die Kettenspannerbefestigung (17) nach außen zeigt. (Siehe A)

5. Die Kettenglieder um das Kettenrad (12)

legen so, dass der Befestigungsbolzen (16) und die beiden Schwert-Führungsstege (14) in das Langloch des Schwertes (7). (Siehe B)

6. Prüfen, ob alle Teile gut platziert sind.

7. Abdeckung genau aufsetzen. Prüfen Sie,

dass der Kettenbolzen (19) in die Nut der Abdeckplatte (11) passt. (Siehe D)

8. Schrauben Sie die Abdeckplatte (11)

mithilfe des Verriegelungsknopfes (10) auf. (Siehe E) WARNUNG! Die Kette ist noch nicht gespannt. Spannen Sie die Kette wie unter „Spannen der Sägekette“ beschrieben. Überprüfen Sie nun, dass die Kette richtig gespannt ist. WARNUNG! Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen Tragen Sie einen Gehörschutz Tragen Sie eine Schutzbrille Tragen Sie eine Staubmaske Vor Regen und Feuchtigkeit schützen Vor Regen und Feuchtigkeit schützen Nicht verbrennen Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu Ihrer lokalen Sammel- oder Recyclingstelle Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.Akku-Kettensäge D

Die Kettenspannung ist vor Arbeitsbeginn, nach den ersten Schnitten und während dem Sägen regelmäßig zu überprüfen. Insbesondere bei neuen Sägeketten ist anfangs mit erhöhter Ausweitung zu rechnen. WARNUNG: Entfernen Sie den Akku vom Gerät, bevor Sie die Kettenspannung einstellen. WARNUNG: Die Schneidzähne der Kette sind scharf. Verwenden Sie Schutzhandschuhe beim Handhaben der Kette. WARNUNG: Achten Sie stets auf eine ordnungsgemäße Kettenspannung. Eine lose Kette erhöht das Risiko eines Rückschlags. Eine lose Kette kann aus der Kettenführung springen. Dies kann zu Verletzungen und Kettenbeschädigungen führen. Eine lose Kette führt zu erhöhtem Verschleiß von Kette, Kettenschwert und Kettenrad.

1. Die Kettensäge auf einer geraden Fläche

2. Den Kettenspannknopf (10) im Uhrzeigersinn

drehen, bis die richtige Kettenspannung erreicht ist. Die korrekte Kettenspannung wird dabei automatisch erreicht. Der Ratschenmechanismus verhindert ein Nachlassen der Kettenspannung. (Siehe F1)

3. Überprüfen Sie die von dem

automatischen Kettenspannungs- Einstellknopf eingestellte Spannung der Kette. Die Sägekette (8) ist richtig gespannt, wenn sie in der Mitte um ca. 3 – 6 mm angehoben warden kann (die Kettenglieder müssen in der Stangenspur bleiben). Dies sollte mit einer Hand durch Hochziehen der Sägekette gegen das Eigengewicht des Gerätes erfolgen. (Siehe F2) Bewegen Sie die Kette mit einem Schraubendreher rund um die Führungsschiene, achten Sie darauf, dass keine Kinken vorhanden sind und die Kette sich völlig frei bewegt. (Siehe F3)

4. Wenn die Kettenspannung nachlässt,

schrauben Sie den Kettenspannknopf ganz ab und schrauben Sie die Abdeckung mithilfe des Verriegelungsknopfes erneut fest an. KETTENSCHMIERUNG WICHTIG: Die Kettensäge wird nicht mit Sägekettenhaftöl befüllt geliefert. Es ist wichtig sie vor dem Gebrauch mit Öl zu füllen. Die Benutzung der Kettensäge ohne Sägekettenhaftöl oder bei einem Ölstand unterhalb der Minimum- Markierung führt zur Beschädigung der Kettensäge. HINWEIS: Die Lebensdauer und Schnittleistung der Kette hängt von der optimalen Schmierung ab. Deswegen wird während des Betriebes die Sägekette automatisch mit Sägekettenhaftöl geschmiert. Öltank füllen:

1. Die Kettensäge mit dem Öltankverschluss

nach oben auf einer geeigneten Unterlage abstellen.

2. Mit einem Lappen den Bereich um den

Öltankverschluss säubern und den Verschluss aufschrauben.

3. Geben Sie Kettensägenöl hinzu, bis der

Tank voll ist. ISO VG32 Zum Ölen von Führungsschiene und Kette kann jedes Markenöl verwendet werden.

4. Darauf achten, dass kein Schmutz in den

Öltank gelangt. Den Öltankverschluss wieder aufschrauben und verschließen. WICHTIG: Um den Luftaustausch zwischen Öltank und Umgebung zu ermöglichen, sind am Öltankverschluss kleine Ausgleichskanäle vorhanden. Um einen Ölaustritt zu vermeiden immer darauf achten, dass die Säge bei Nichtgebrauch waagrecht abgestellt wird (Öltankverschluss (4) zeigt nach oben). Ausschließlich empfohlenes, biologisch abbaubares Haftöl verwenden, um eine Beschädigung der Kettensäge zu vermeiden. Niemals recyceltes Öl oder Altöl verwenden. Bei Verwendung von nicht zugelassenem Öl erlischt die Garantie.

ÜBERPRÜFEN DER AUTOMATISCHEN

ÖLVORRICHTUNG Die einwandfreie Funktion der automatischen Ölvorrichtung lässt sich leicht überprüfen, in dem man die Kettensäge mit der SpitzeAkku-Kettensäge D

der Führungsschiene (7) über einem auf den Boden gelegten Bogen Karton oder Papier laufen lässt. Bildet sich ein größer werdender Ölfleck auf dem Papier, so arbeitet die Ölvorrichtung einwandfrei. Bildet sich trotz eines gefüllten Ölbehälters kein Ölfleck, so setzen Sie sich mit ihrem Worx-Händler oder einem von Worx zugelassenen Kundendienst in Verbindung. VORSICHT: Achten Sie darauf, dass die Kette nicht den Boden berührt. Halten Sie einen Sicherheitsabstand von etwa 30cm ein. BETRIEB

1. EHE SIE IHR AKKU-WERKZEUG

BENUTZEN WARNUNG: Das Ladegerät und der Akku sind aufeinander abgestimmt und sollten nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie darauf, dass keine Metallteile o. ä. die Anschlüsse des Ladegeräts oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommen. HINWEIS: Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden. Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-Ionen- Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät.

Der Lithium-Ionen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet. In einer warmen Umgebung oder nach extremem Gebrauch könnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sie ihn aufladen.

3. ANBRINGEN UND ENTFERNEN DES

AKKUS (Siehe G) Drücken Sie auf den Verschlussknopf des Batteriefachs ihres Werkzeugs. Öffnen Sie das Fach, nehmen Sie den Akku heraus und setzen Sie ihn in das Ladegerät ein. Setzen Sie den Akku, nachdem er voll geladen ist, wieder in das Batteriefach ein (Siehe G). Durch leichten Druck rastet der Akku mit einem hörbaren Klick ein. Überprüfen Sie, dass der Akku wirklich fest sitzt. HINWEIS: Halten Sie das Akkupack beim Herausnehmen fest, um zu vermeiden, dass Sie es fallen lassen und sich verletzen.

4. LED-STATUSANZEIGEN DER BATTERIE

(Siehe H) HINWEIS: LED-Statusanzeigen zeigen den Zustand der Batterie an, wenn der Knopf auf der Batterie gedrückt wird. Die LED-Anzeige tastet ständig den Zustand der Batterie ab und zeigt ihn wie folgt an: Drücken Sie den Knopf “POWERTEST”. Der Lichtknopf ist erleuchtet. Wenn die drei grünen Lampen aufleuchten, ist die Batterie sehr stark aufgeladen. Wenn zwei Lampen ( ) aufleuchten, ist die Batterie mittelstark aufgeladen. Wenn nur eine Lampe ( ) aufleuchtet, ist die Batterie erschöpft. WICHTIG: Leuchtet nur eine der Kontrollleuchten, ist der Akku größtenteils entladen, das Werkzeug ist zwar auch in diesem Zustand noch arbeitsfähig, doch kann sich ein weiterer Betrieb in diesem entladenen Zustand negativ auf die Gebrauchslebensdauer des Akkus auswirken.

5. EIN- UND AUSSCHALTEN (Siehe I)

Zur Inbetriebnahme des Gerätes die Einschaltsperre eindrücken, dann den Ein-/ Ausschalter durchdrücken und in dieser Stellung festhalten. Die Einschaltsperre kann jetzt losgelassen werden. Zum Ausschalten den Ein-/Ausschalter loslassen. Arbeiten WICHTIG: Ist der Öltank gefüllt? Die Ölstandsanzeige (18) vor der Arbeit und regelmäßig während derAkku-Kettensäge D

Arbeit überprüfen. Das Öl nachfüllen, wenn der Ölpegel die Unterkante im Sichtfenster erreicht hat. Die Füllung reicht für ca. 20 Minuten, abhängig von den Pausen und der Intensität der Arbeit. (Siehe J). Die Kettenspannung während dem Sägen alle 10 Minuten überprüfen.

1. Einsetzen des Akkus in die Säge (Siehe G).

2. Achten Sie darauf, dass das zu sägende

Holz beim Sägen nicht auf dem Boden liegt, damit die Kette (8) beim Austreten aus dem Holz nicht mit dem Boden in Berührung kommt. Das Berühren des Bodens mit der in Bewegung befindlichen Kette ist einmal gefährlich und macht andererseits die Kette sehr schnell stumpf.

3. Greifen Sie die Säge fest mit beiden

Händen. Greifen Sie mit der linken Hand immer die vordere und mit der rechten Hand immer die hintere Griffposition. Halten Sie sie kräftig fest. Mit Daumen und Finger die Griffe jederzeit umschließen. (Siehe K).

4. Vergewissern Sie sich, dass Sie einen

festen Stand haben. Stehen Sie breitbeinig. Verteilen Sie ihr Gewicht gleichmäßig auf beide Füße

5. Wenn Sie bereit für den ersten Schnitt

sind, drücken Sie den Entriegelungsknopf (3) mit dem rechten Daumen ganz hinein und betätigen dann den Einschalter. Hierdurch wird die Säge eingeschaltet. Wird der Einschalter wieder freigegeben, wird die Säge ausgeschaltet. Vergewissern sie sich, bevor Sie zu sägen anfangen, dass die Säge mit voller Drehzahl läuft.

6. Führen Sie bei Arbeitsbeginn die laufende

Säge langsam an das Holz heran. Halten Sie die Säge gut fest, damit sie nicht zurückspringen oder seitlich ausweichen kann.

7. Führen Sie die Säge mit leichtem Druck,

vermeiden Sie zu starken Druck, da der Motor dann überlastet werden und durchbrennen kann. Die Säge arbeitet effizienter, wenn sie mit hoher Drehzahl läuft.

8. Nehmen Sie die Säge nur bei voller

Drehzahl aus dem Schnitt. Stillgesetzt wird die Säge in dem Sie den Ein-/Ausschalter freigegeben. Legen Sie die Säge erst ab, wenn die Kette völlig zum Stillstand gekommen ist.

9. Üben Sie das Sägen in einer sicheren

Arbeitsumgebung an Abfallholz bis Sie ein sicheres Gefühl für die Säge haben und Schnitte zügig und mit gleichmäßiger Vorschubgeschwindigkeit durchführen können. Rückschlagsicherung der Säge Sägeketten und Führungsschiene der Säge sind rückschlagarm ausgeführt, so dass Rückschläge weitgehend vermieden werden aber unter bestimmten Umständen doch möglich sind. Zur Vermeidung von Sägenrückschlag:

• Greifen Sie die Säge, wenn sie läuft, mit beiden Händen. Halten Sie sie kräftig fest. Mit Daumen und Finger die Griffe jederzeit umschließen.

• Entfernen Sie an der Säge keine Sicherheitseinrichtungen. Prüfen Sie, ob sie alle korrekt arbeiten.

• Arbeiten Sie mit der Kettensäge nicht mit ausgestreckten Armen und nicht über Schulterhöhe.

• Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

• Stehen Sie (als Rechtshänder) immer etwas links neben der Kettensäge, sodass ihr Körper sich nicht direkt in einer Linie mit der Kette befindet.

• Achten Sie darauf, dass die Kettenführung nichts berührt, wenn sich die Kette bewegt.

• Versuchen Sie nie zwei Stämme gleichzeitig zu durchtrennen. Zersägen Sie immer nur einen Stamm nach dem anderen.

• Sägen Sie nie mit der Kettenführungsspitze und versuchen Sie keinen Eintauchschnitt (die Spitze der Kettenführung in das Holz bohren).

• Achten Sie auf die Bewegung des geschnittenen Astes und auf andere Kräfte, die dazu führen könnten, dass sich der Schnittspalt schließt und die Kette einklemmt oder dass Holz in die laufende Kette fällt.

• Arbeiten Sie mit höchster Vorsicht, wennAkku-Kettensäge D

Sie die Säge in einen vorhandenen Schnittspalt einführen.

• Arbeiten Sie nur mit rückschlagarmen Ketten und Führungsschienen, wie sie für diese Kettensäge geliefert werden.

• Niemals mit lockerer, ausgeweiteter oder stark verschlissener Sägekette arbeiten. Sichere Benutzung der Säge

1. Arbeiten Sie mit der Kettensäge nur dann,

wenn sie einen sicheren Stand haben.

2. Halten Sie die Kettensäge immer seitlich

von Ihrem Körper (als Rechtshänder auf der rechten, als Linkshänder auf der linken Seite) (Siehe L).

3. Die Sägekette (8) muss mit voller

Geschwindigkeit laufen wenn sie das Holz berührt.

4. Setzen Sie die Säge vor dem Schnitt mit

dem Krallenanschlag (9) an dem Holz an.

5. Verwenden Sie den Krallenanschlag beim

Sägen als Drehpunkt (a). (Siehe M)

6. Arbeiten Sie nie mit ausgestreckten Armen

mit der Kettensäge. Versuchen Sie nicht an schwierig zu erreichenden Stellen zu sägen und benutzen Sie die Kettensäge nicht, wenn Sie auf einer Leiter stehen. (Siehe N).

SÄGEN VON HOLZ UNTER SPANNUNG

(Siehe O) WARNUNG: Beim Sägen von unter Spannung stehendem Holz, Ästen oder Bäumen besteht erhöhte Unfallgefahr. Hier ist äußerste Vorsicht geboten. Machen Sie sich beim Durchtrennen eines Astes unter Spannung auf das Zurückschnellen gefasst. Sobald die Spannung in den Holzfasern freigesetzt wird, kann der Ast den Bediener treffen und/oder gegen das Gerät schlagen und dieses außer Kontrolle bringen. Liegt Holz auf beiden Seiten auf, zuerst von oben (Y) ein Drittel des Durchmessers durch den Stamm schneiden und dann von unten (Z) an gleicher Stelle den Stamm durchtrennen, um Splittern und Festklemmen der Säge zu vermeiden. Dabei den Kontakt der Sägekette mit dem Boden vermeiden. Liegt das Holz nur einseitig auf, zuerst von unten (Y) ein Drittel des Durchmessers nach oben sägen und dann an gleicher Stelle von oben (Z) den Stamm durchtrennen, um Splittern und Festklemmen der Säge zu vermeiden. BÄUME FÄLLEN (Siehe P) Immer einen Helm tragen, um vor fallenden Ästen geschützt zu sein. Mit der Kettensäge dürfen nur Bäume gefällt werden, deren Stammdurchmesser kleiner ist als die Länge des Schwertes. Den Arbeitsbereich sichern. Darauf achten, dass sich keine Personen oder Tiere im Fallbereich des Baumes aufhalten. Niemals versuchen eine eingeklemmte Säge mit laufendem Motor frei zu bekommen. Holzkeile verwenden um die Sägekette zu befreien. Wird von zwei oder mehreren Personen gleichzeitig zugeschnitten und gefällt, so sollte der Abstand zwischen den fällenden und zuschneidenden Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen. Beim Fällen von Bäumen ist darauf zu achten, dass andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getroffen und keine Sachschäden verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Berührung kommen, so ist das Energieversorgungsunternehmen sofort in Kenntnis zu setzen. Bei Sägearbeiten am Hang sollte sich der Bediener der Kettensäge im Gelände oberhalb des zu fällenden Baum aufhalten, da der Baum nach dem Fällen wahrscheinlich bergab rollen oder rutschen wird. Vor dem Fällen sollte ein Fluchtweg geplant und wenn nötig freigemacht werden. Der Fluchtweg sollte von der erwarteten Falllinie aus schräg nach hinten wegführen. Vor dem Fällen ist die natürliche Neigung des Baumes, die Lage größerer Äste und die Windrichtung in Betracht zu ziehen, um die Fallrichtung des Baumes beurteilen zu können. Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht sind vom Baum zu entfernen.Akku-Kettensäge D

Kerbschnitt setzen: Sägen Sie im rechten Winkel zur Fallrichtung eine Kerbe (X – W) mit einer Tiefe von 1/3 des Baumdurchmessers. Zuerst den unteren waagrechten Kerbschnitt durchführen. Dadurch wird das Einklemmen der Sägekette oder der Führungsschiene beim Setzen des zweiten Kerbschnitts vermieden. Fällschnitt setzen: Den Fällschnitt (Y) mindestens 50 mm über den waagrechten Kerbschnitt ansetzen. Den Fällschnitt parallel zum waagrechten Kerbschnitt ausführen. Den Fällschnitt nur so tief einsägen, dass noch ein Steg (Fällleiste) stehen bleibt, der als Scharnier wirken kann. Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fällt. Sägen Sie den Steg nicht durch. Bei Annäherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum möglicherweise nicht in die gewünschte Richtung fällt oder sich zurück neigt und die Sägekette festklemmt, den Fällschnitt unterbrechen und zur Öffnung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium verwenden. Wenn der Baum zu fallen beginnt, die Kettensäge aus dem Schnitt entfernen, ausschalten, ablegen und den Gefahrenbereich über den geplanten Fluchtweg verlassen. Auf herunterfallende Äste achten und nicht stolpern. Durch Eintreiben eines Keils (Z) in den waagrechten Schnitt muss der Baum jetzt zu Fall gebracht werden. Wenn der Baum zu fallen beginnt, auf herunterfallende Äste oder Zweige achten. ENTASTEN (Siehe Q) Hierunter versteht man das Abtrennen der Äste vom gefällten Baum. Beim Entasten größere nach unten gerichtete Äste, die den Baum stützen, vorerst stehen lassen. Kleinere Äste gemäß Abbildung mit einem Schnitt trennen. Äste, die unter Spannung stehen, sollten von unten nach oben gesägt werden, um ein Einklemmen der Säge zu vermeiden. BAUMSTAMM ABLÄNGEN (Siehe R) Hierunter versteht man das Teilen des gefällten Baumes in Abschnitte. Achten Sie auf Ihren sicheren Stand und die gleichmäßige Verteilung Ihres Körpergewichts auf beide Füße. Falls möglich, sollte der Stamm durch Äste, Balken oder Keile unterlegt und gestützt sein. Folgen Sie den einfachen Anweisungen für leichtes Sägen. Wenn die gesamte Länge des Baumstammes wie dargestellt gleichmäßig aufliegt, wird von oben her gesägt. Wenn der Baumstamm wie dargestellt an einem Ende aufliegt, zuerst 1/3 des Stammdurchmessers von der Unterseite her sägen, dann den Rest von oben auf Höhe des Unterschnitts. (Siehe S) Wenn der Baumstamm wie dargestellt an beiden Enden aufliegt, zuerst 1/3 des Stammdurchmessers von der Oberseite her sägen, dann 2/3 von der Unterseite auf Höhe des Oberschnitts. (Siehe T) WARNUNG: (Siehe U)

• Stellen Sie, wenn Sie an einem Hang arbeiten, sicher, dass der Stamm nicht talwärts rollen kann. Sichern Sie den Stamm mit Stöcken. Schlagen Sie auf der Talseite Holzstöcke neben dem Stamm in den Boden. Stellen Sie sich beim Sägen auf die Bergseite des Stamms. Die Stammteile können nach dem Sägen wegrollen.

• Versuchen Sie nie zwei Stämme gleichzeitig zu durchtrennen. Hierdurch wird das Risiko eines Rückschlags erhöht.

• Halten Sie den Stamm beim Sägen nie mit einer Hand oder einem Fuß.

• Lassen Sie den Stamm beim Sägen auch nie von einer anderen Person halten.

• Schalten Sie die Säge vor jedem Transport aus und nehmen Sie den Akku aus dem Batteriefach.Akku-Kettensäge D

Befolgen Sie die indem Handbuch aufgeführten Wartungshinweise. Regelmäßiges Säubern von Säge und Kette sowie die Wartung der Kettenführung kann die Gefahr von Rückschlägen reduzieren. Inspizieren und warten Sie die Säge nach jedem Gebrauch. Hierdurch können Sie die Lebensdauer der Säge verlängern. hINwEIS: Selbst bei korrektem Nachschleifen steigt das Risiko von Rückschlägen mit jedem Schärfen.

WARTUNG UND LAGERUNG

1. Entfernen Sie den Akkupack von der Säge

• Wenn sie nicht verwendet wird

• Ehe Sie die Säge transportieren

• Bevor sie gewartet wird.

• Vor dem Austauschen von Zubehör oder Aufsätzen, wie etwa der Sägekette und der Führungsschiene.

2. Inspizieren Sie die Säge vor und nach

jedem Gebrauch. Überprüfen Sie sorgfältig, ob eine Schutzvorrichtung oder ein sonstiges Teil der Säge beschädigt ist. Überprüfen Sie die Säge auf Schäden, die die Sicherheit des Bedieners oder die Funktionsfähigkeit der Säge beeinträchtigen können. Überprüfen Sie die Ausrichtung und Kopplung von beweglichen Teilen. Überprüfen Sie die Säge auf beschädigte oder gebrochene Teile. Verwenden Sie keine Kettensäge, deren Sicherheit oder Funktionsfähigkeit durch beschädigte Teile beeinträchtigt ist. Lassen Sie Beschädigungen von einem zugelassenen Kundendienst beheben. Unsere zugelassenen Kundendienste finden auf der Webseite www.worx.com.

3. Halten Sie Ihre Kettensäge immer in

einwandfreiem Pflegezustand.

• Setzen Sie die Kettensäge keinem Regen aus.

• Sorgen Sie dafür, dass die Kette scharf, sauber und geölt ist, um eine gute, sichere Funktion zu gewährleisten.

• Folgen Sie den hier beschriebenen Schritten, wenn Sie die Kette schärfen wollen.

• Halten Sie alle Griffe sauber, trocken und frei von Öl und Fett.

• Sorgen Sie dafür, dass alle Schrauben und Muttern fest angezogen sind.

4. Verwenden Sie bei der Wartung nur

Originalersatzteile.

5. Lagern Sie die Kettensäge bei Nichtgebrauch

an einem geeigneten trockenen Ort.

• An einem hohen oder verschließbaren Platz, außerhalb der Reichweite von Kindern.

• An einem trockenen Platz. wARTuNg DER FühRuNgSSChIENE Damit Ihre Führungsschiene eine möglichst lange Gebrauchs¬lebensdauer erreicht, werden folgende Wartungsarbeiten empfohlen: Die Führungsschiene, auf der die Kette läuft, muss vor dem Einlagern oder wenn die Kette oder die Führungsschiene verschmutzt ist, gereinigt werden. Ferner sollten die Führungsschiene bei jedem Abnehmen der Kette gesäubert werden. Um eine gleichmäßige Abnutzung zu erreichen, sollte die Führungsschiene nach jeweils 5 Betriebsstunden gedreht werden (Oberseite nach unten). REINIgEN DER FühRuNgSSChIENE:

1. Bauen Sie die Kettenabdeckung, die

Führungsschiene und die Kette ab. (siehe Abschnitt Zusammenbau)

2. Mit einer Drahtbürste, einem schmalen

Schraubendreher oder einem ähnlichen Werkzeug werden dann alle Rückstände in der Führungsnut und von der Führungsschiene entfernt. (Siehe V)

3. Achten Sie auch darauf, dass alle

Ölbohrungen sorgfältig gereinigt werden. zuSTäNDE DIE EINE wARTuNg DER FühRuNgSSChIENE ERFORDERLICh MAChEN:

• Sägeschnitte einseitig oder im Winkel.Akku-Kettensäge D

• Die Säge muss durch den Schnitt gedrückt werden.

• Unzureichende Ölversorgung von Führungsschiene und Kette. Überprüfen Sie bei jedem Schärfen der Kette auch den Zustand der Führungsschiene. Eine ausgearbeitete Führungsschiene führt zur Beschädigung der Kette und erschwert das Sägen. Nach jedem Gebrauch sollte das gesamte Gerät, insbesondere das Kettenradgehäuse und die Führungsschiene, bei ausgebauter Batterie, von allen Sägemehlrückständen gereinigt werden. Unebenheiten der Laufschienen der Kette sind mit einer feinen Flachfeile so zu beheben, dass wieder rechtwinklige Kanten und Seiten vorhanden sind. Kanten und Seiten der Füh- rungsschiene rechtwinklig feilen Ausgearbeitete Nut Einwandfreie Nut Ist die Führungsnut verschlissen, die Führungsschiene verbogen oder gerissen oder tritt übermäßige Erhitzung oder Gratbildung an der Führungsschiene auf, muss das diese ausgewechselt werden. Es darf nur eine in der Ersatzteilliste oder auf dem Aufkleber an der Säge für dieses Gerät zugelassene Führungsschiene verwendet werden.

SÄGEKETTE UND SCHWERT

AUSWECHSELN/WENDEN Die Sägekette und das Schwert gemäß Abschnitt „Sägekette spannen“ prüfen. Die Führungsnut des Schwertes nützt sich mit der Zeit ab. Beim Auswechseln der Sägekette das Schwert um 180° drehen, um die Abnutzung auszugleichen. Das Kettenrad prüfen. Wenn es aufgrund der hohen Belastung abgenutzt oder beschädigt ist, muss es von einer Kundendienstwerkstatt ausgewechselt werden. Ist das Kettenschwert verschlissen oder beschädigt, nehmen Sie die Kettenspannungsbefestigung ab, indem Sie die Schraube gegen den Uhrzeigersinn lösen. Befestigen Sie die Kettenspannungsbefestigung am neuen Schwert, indem Sie die Schraube im Uhrzeigersinn festziehen. Der Vorsprung (a) muss in die Nut des Schwertes passen. (Siehe W)

SCHÄRFEN DER SÄGEKETTE

WARNUNG: Entfernen Sie den Akkupack vor Reparaturarbeiten vom Gerät. Anderenfalls kann es zu schweren Verletzungen oder zum Tod durch Stromschlag oder Kontakt mit der laufenden Kette kommen. Die Schneidzähne der Kette sind scharf. Verwenden Sie Schutzhandschuhe beim Handhaben der Kette. Halten Sie Schneidwerkzeuge scharf und sauber. Ihre Säge schneidet schneller und sicherer. Eine stumpfe Kette kann Zähne abbrechen sowie Kettenführung, Kette und Motor verschleißen. Wenn Sie die Kette in das Holz zwingen müssen und es entstehen große Sägespäne, ist die Kette stumpf.

SCHMIEREN DES KETTENRADES

WARNUNG: Tragen Sie bei der Wartung der Kettensäge feste Arbeitshandschuhe Entfernen Sie vor Beginn mit irgendwelchen Arbeiten an der Kettensäge immer die Batterie aus dem Batteriefach. HINWEIS: Het is niet nodig de ketting of het zwaard te verwijderen om het tandwiel te smeren .

hand aan de ketting tot de ongesmeerde kant van het tandwiel bij de smeeropening (h) is. Herhaal de procedure. REINIGUNG/LAGERUNG Das geformte Kunststoffgehäuse der Kettensäge mit Hilfe einer weichen Bürste und einem sauberen Lappen reinigen. Wasser, Lösemittel und Poliermittel dürfen nicht verwendet werden. Alle VerschmutzungenAkku-Kettensäge D

entfernen, insbesondere von den Lüftungsschlitzen des Motors. Nach einer Einsatzdauer von 1 bis 3 Stunden die Abdeckung, das Schwert und die Kette demontieren und mit Hilfe einer Bürste reinigen. Den Bereich unter der Abdeckung, das Kettenrad und die Schwertbefestigung mit Bürste von allen Anhaftungen befreien. Die Öldüse mit einem sauberen Lappen säubern. Falls die Kettensäge über längere Zeit gelagert warden soll, Sägekette und Schwert reinigen. Die Kettensäge an einem sicheren Platz trocken und außerhalb der Reichweite von Kindern lagern. Stellen Sie keine anderen Gegenstände auf das Elektrowerkzeug. Um ein Auslaufen zu verhindern, sicherstellen dass das Gerät in waagerechter Position abgelegt wird (Öleinfüllschraube 4 nach oben gerichtet). Bei Aufbewahrung in der Verkaufsverpackung muss der Öltank restlos entleert werden. UMWELTSCHUTZ Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.Akku-Kettensäge D

PROBLEMLÖSUNG Symptome Mögliche ursache Abhilfe Kettensäge funktioniert nicht Akku leer Sicherung defekt Akkupack aufladen Sicherung wechseln Kettensäge arbeitet intermittierend Externer Wackelkontakt Interner Wackelkontakt Ein-/Ausschalter defekt Fachwerkstatt aufsuchen Fachwerkstatt aufsuchen Fachwerkstatt aufsuchen Sägekette trocken Kein Öl im Öltank Entlüftung im Öltankverschluss verstopft Ölausflusskanal verstopft Öl nachfüllen Öltankverschluss reinigen Ölausflusskanal frei machen Rückschlagbremse/ Auslaufbremse Kette wird nicht abgebremst Fachwerkstatt aufsuchen Kette/Führungsschiene heiß Kein Öl im Öltank Entlüftung im Öltankverschluss verstopft Ölausflusskanal verstopft Kettenspannung zu hoch Kette stumpf Öl nachfüllen Öltankverschluss reinigen Ölausflusskanal frei machen Kettenspannung einstellen Kette nachschleifen oder ersetzen Kettensäge rupft, vibriert oder sägt nicht richtig Kettenspannung zu locker Kette stumpf Kette verschlissen Sägezähne zeigen in die falsche richtung Kettenspannung einstellen Kette nachschleifen oder ersetzen Kette ersetzen Sägekette neu montieren mit Zähnen in korrekter Richtung Verwenden Sie niemals Werkzeuge mit defektem Ein-/Ausschalter oder defekter Rückschlagbremse (Handschutz). Wenden Sie sich bei anderen technischen Fehlern bitte an die lokale Hilferufnummer oder Ihr lokales Servicezentrum.Akku-Kettensäge D

KONFORMITÄTSERKLÄRUNG

Wir,, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären hiermit, dass unser Produkt Beschreibung: WORX Akku-Kettensäge Typ: WG368E/WG368E.9 (3- Bezeichnung der Maschine, repräsentiert die Kettensäge) Funktionen: Holz sägen Den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC, 2004/108/EC, 2011/65/EU, 2000/14/EC geändert durch 2005/88/EC Zertifizierungsstelle Name: Intertek Deutschland GmbH (notifizierte Stelle 0905) Anschrift: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN 2000/14/EC geändert durch 2005/88/EC: - Konformitätsbewertungsverfahren nach Anhang V - Gemessene Schallleistung 96.1dB(A) - Garantierte Schallleistung 100dB(A) Werte nach, EN 60745-1 EN 60745-2-13

EN ISO 3744 EN 55014-1

EN 55014-2 Zur Kompilierung der technischen Datei ermächtigte Person, Name: Russell Nicholson Anschrift: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/12/26 Leo Yue POSITEC QualitätsleiterTronçonneuse à chaîne sur batterie f
